PoniŜej przedstawiono przykład komunikacji pomiędzy CPU224XP a CPU314C-2 DP. UŜyty sprzęt:

Transkrypt

1 Sieć PROFIBUS DP pozwala na komunikację Master-Slave, w której S7-200 wraz z modułem EM277 pracują w trybie Slave, natomiast S7-300 pracuje w trybie Master. Typowa sieć PROFIBUS to jedno urządzenie Master i kilka urządzeń Slave. Urządzenie Master zawiera dane konfiguracyjne współpracujących urządzeń Slave oraz ich adresy. Master inicjalizuje komunikację oraz weryfikuje, czy stacje Slave są zgodne z danymi konfiguracyjnymi. Master w sposób ciągły zapisuje dane wyjściowe do stacji Slave oraz odczytuje z nich dane wejściowe. PoniŜej przedstawiono przykład komunikacji pomiędzy CPU224XP a CPU314C-2 DP. UŜyty sprzęt: S7-300 (CPU 314C-2 DP) S7-200 (CPU 224XP) moduł PROFIBUS Slave (EM 277) Do komunikacji pomiędzy sterownikami oraz pomiędzy programatorem a sterownikiem - kabel Profibus (nr kat: 6XV18300EH10) - wtyczka Profibus (nr kat: 6ES79720BB500XA0) UŜyte oprogramowanie: STEP 7 STEP 7-Micro/Win Doradztwo techniczne: simatic.pl@siemens.com 1

2 1. Konfiguracja modułu EM277 Odłącz zasilanie od modułu. Ustaw adres, który będzie widoczny w sieci PROFIBUS DP. Aby to zrobić, przekręć dolny przełącznik adresu na pozycję 5 (co oznacza przypisanie adresu 5). Włącz ponownie zasilanie. 2. Konfiguracja S7-200 Otwórz SIMATIC Manager i stwórz nowy projekt. Wybierz Insert -> Subnet -> PROFIBUS. Dwa razy kliknij na Hardware W Hardware Catalog wybierz RACK-300 -> Rail i kliknik dwa razy Do otwartego okna szyny dodaj wymagany sprzęt: zasilacz oraz CPU314C-2 DP Doradztwo techniczne: simatic.pl@siemens.com 2

3 Aby nawiązanie komunikacji z S7-200 było moŝliwe, naleŝy zintegrować moduł EM277 z ustawieniami sprzętowymi w HW Config przez zainstalowanie odpowiedniego pliku GSD. Wymagany plik zaleŝy ściągnąć z serwisu internetowego w Niemczech. W tym celu wejdź na stronę następnie w prawym menu rozwiń Technical Info i wybierz Manuals/Operating instructions. W nowo otwartym oknie w lewym menu rozwiń Automation systems -> SIMATIC Industrial Automation Systems -> Distributed I/Os -> PROFIBUS GSD files. W zakładce Downloads wybierz PROFIBUS GSD files: SIMATIC, a następnie wybierz i zapisz na dysku plik EM277.ZIP. Po rozpakowaniu otwórz EM277. Plik, który nas interesuje nazywa się siem089d.gsd. W SIMATIC Manager wejdź w Hardware. Rozwiń Options i kliknij Install GSD File. Doradztwo techniczne: simatic.pl@siemens.com 3

4 W oknie instalacji wybierz Browse a następnie katalog, w którym znajduje się plik siem089d.gsd. Jeśli plik zostanie odnaleziony, w oknie instalacji pojawi się wpis z jego nazwą. Kliknij na niego i wciśnij przycisk Install. Doradztwo techniczne: simatic.pl@siemens.com 4

5 Po zakończeniu instalacji rozwiń Options i kliknij Update Catalog. W HW Config w polu Find wpisz EM 277 a następnie wciśnij ENTER. Kliknij na wyszukane EM 277 PROFIBUS-DP i przeciągnij na łącze PROFIBUS. W oknie Properties wpisz adres 5, taki sam jak ustawiony wcześniej na module EM 277. NaleŜy zaplanować przestrzeń pamięci dla zapisu i odczytu zarówno w S7-300 jak i S Wymiana danych z pozostałą przestrzenią pamięci moŝliwa jest na dwa sposoby: Doradztwo techniczne: simatic.pl@siemens.com 5

6 1. przesyłanie danych bajt po bajcie 2. przesyłanie danych w całości Ad 1. Przesyłanie danych bajt po bajcie opisano na przykładzie odczytu i zapisu dwóch bajtów. W HW Config kliknij na ikonę modułu EM 277. Przy pomocy pola Find znajdź i rozwiń EM 277 PROFIBUS-DP. Z listy wybierz 2 Byes Out / 2 Bytes In dwukrotnie klikając. W tym momencie powinien zostać dodany wpis do listy elementów EM 277. Prawym przyciskiem kliknij na dodany moduł i wybierz Object Properties. W polu Address dla Output oraz Input wpisz 10 (wpisywany adres moŝe być oczywiście róŝny dla Output i Input). Jest to początek przestrzeni pamięci przydzielonej na wysyłanie oraz odczytywanie danych. Doradztwo techniczne: simatic.pl@siemens.com 6

7 W polu Consistent over widnieje napis Unit. Oznacza to, Ŝe dane mogą być przekazywane bajt po bajcie. Kliknij prawym przyciskiem na ikonę modułu EM 277 i wybierz Object Properties. W zakładce Parameter Assignment określ początek przestrzeni pamięci przydzielonej na odbieranie oraz wysyłanie danych. Doradztwo techniczne: simatic.pl@siemens.com 7

8 Rozkład przestrzeni pamięci odczytu i zapisu dla obu sterowników wygląda następująco: Napisz program, który będzie zarządzał przesyłanymi danymi. Doradztwo techniczne: simatic.pl@siemens.com 8

9 Aby przesłać większą ilość danych, naleŝy postępować analogicznie, wybierając dla modułu EM 277 odpowiedni wpis: N Bytes(Word) Out/ M Bytes(Word) In, gdzie N liczba bajtów (słów) wysyłanych oraz M liczna bajtów (słów) odbieranych Ad 2. Przesyłanie danych w całości opisano na przykładzie odczytu i zapisu ośmiu bajtów. W HW Config kliknij na ikonę modułu EM 277. Przy pomocy pola Find znajdź i rozwiń EM 277 PROFIBUS-DP. Z listy wybierz 8 Byte Buffer I/O dwukrotnie klikając. W tym momencie powinien zostać dodany wpis do listy elementów EM 277. Doradztwo techniczne: simatic.pl@siemens.com 9

10 Prawym przyciskiem kliknij na dodany moduł i wybierz Object Properties. W polu Address dla Output oraz Input wpisz 30 (wpisywany adres moŝe być oczywiście róŝny dla Output i Input). Jest to początek przestrzeni pamięci przydzielonej na wysyłanie oraz odczytywanie danych. Doradztwo techniczne: simatic.pl@siemens.com 10

11 W polu Consistent over widnieje napis Total length. Oznacza to, Ŝe dane mogą być przekazywane wyłącznie w całości. Kliknij prawym przyciskiem na ikonę modułu EM 277 i wybierz Object Properties. W zakładce Parameter Assignment określ początek przestrzeni pamięci przydzielonej na odbieranie oraz wysyłanie danych. Doradztwo techniczne: simatic.pl@siemens.com 11

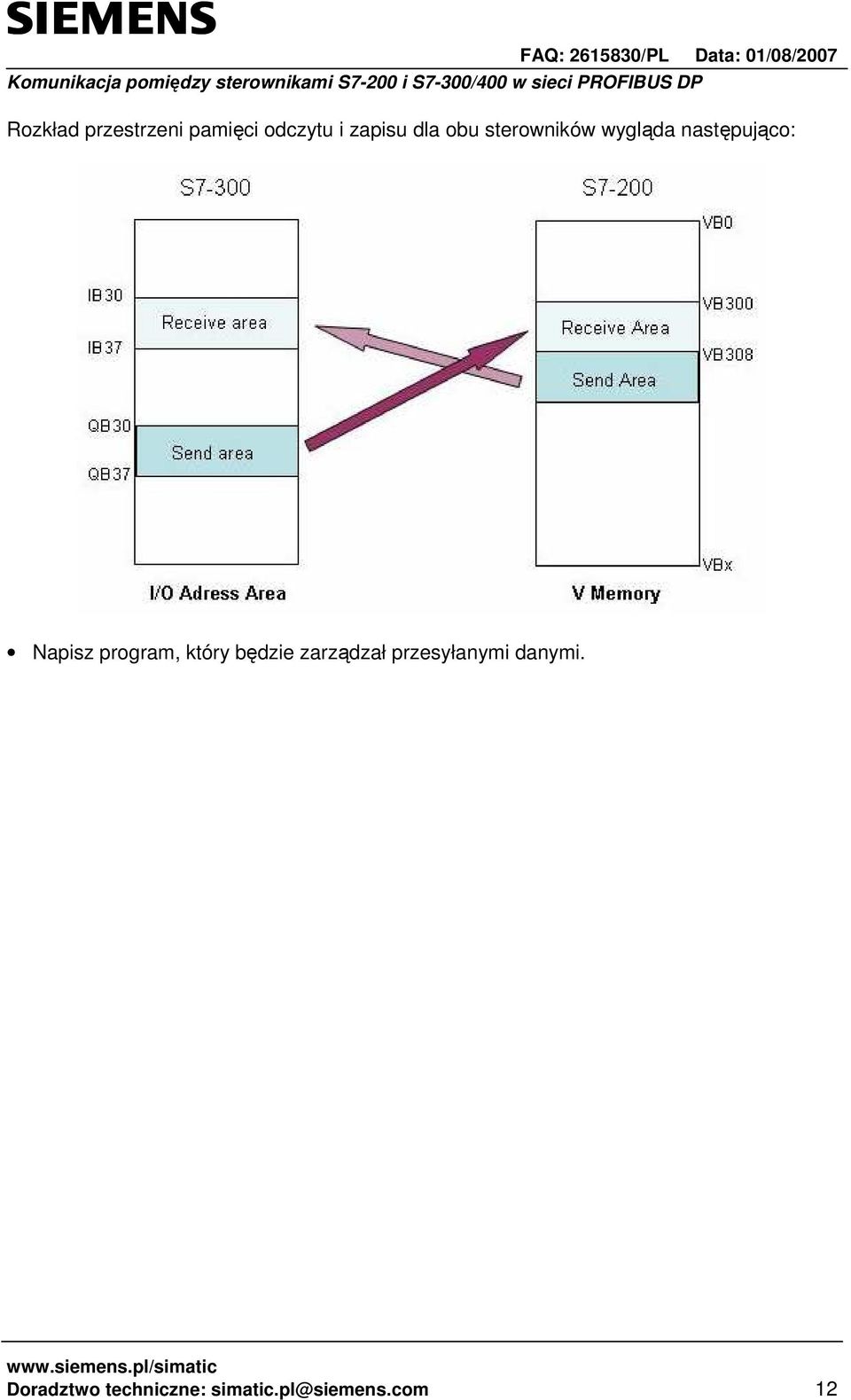

12 Rozkład przestrzeni pamięci odczytu i zapisu dla obu sterowników wygląda następująco: Napisz program, który będzie zarządzał przesyłanymi danymi. Doradztwo techniczne: simatic.pl@siemens.com 12

13 W celu przesyłania danych w całości do bufora komunikacji Profibus DP, wykorzystywane są dwie funkcje DPRD_DAT (SFC14) oraz DPWR_DAT (SFC15), które znajdują się w bibliotece Standard Library / System Function Block. Funkcja DPRD_DAT Parametr Typ danych Obszar danych Opis LADDR WORD I, Q, M, D, L, stała wartość Adres początku pamięci w stacji Master przeznaczonej na odczyt danych. Wymagany zapis w postaci heksadecymalnej. RET_VAL INT I, Q, M, D, L W przypadku wystąpienia błędu w komunikacji, zwraca jego numer. Przy braku błędu wynosi 0. RECORD* ANY I, Q, M, D, L Obszar pamięci w stacji Master przeznaczony dla przechowywania danych odczytanych ze Slave. Doradztwo techniczne: simatic.pl@siemens.com 13

14 Funkcja DPWR_DAT Parametr Typ danych Obszar danych Opis LADDR WORD I, Q, M, D, L, stała wartość Adres początku pamięci w stacji Master przeznaczonej dla wysyłania danych do Slave. Wymagany zapis w postaci heksadecymalnej. RET_VAL INT I, Q, M, D, L W przypadku wystąpienia błędu w komunikacji, zwraca jego numer. Przy braku błędu wynosi 0. RECORD* ANY I, Q, M, D, L Obszar pamięci w stacji Master, z którego dane będą pobierane dla zapisu w stacji Slave. (*) Parametr wymaga formatu ANY, którego składnia wygląda następująco (na przykładzie P#DB1.DBX100.0 BYTE 10): P# - oznaczenie wskaźnika DB1 blok danych (obszar V pamięci danych w S7-200) DBX bit określający początek przestrzeni danych BYTE - typ danych 10 - ilość danych określonego wcześniej typu Aby przesłać inną liczbę bajtów, naleŝy postępować analogicznie, wybierając dla modułu EM 277 odpowiedni wpis: N Byte buffer I/O, gdzie N liczba bajtów bufora komunikacji Profibus DP. Uruchom i skonfiguruj PG/PC Interface dla STEP 7-Micro/Win oraz komunikacji Profibus DP Doradztwo techniczne: simatic.pl@siemens.com 14

15 PG/PC Interface Doradztwo techniczne: 15

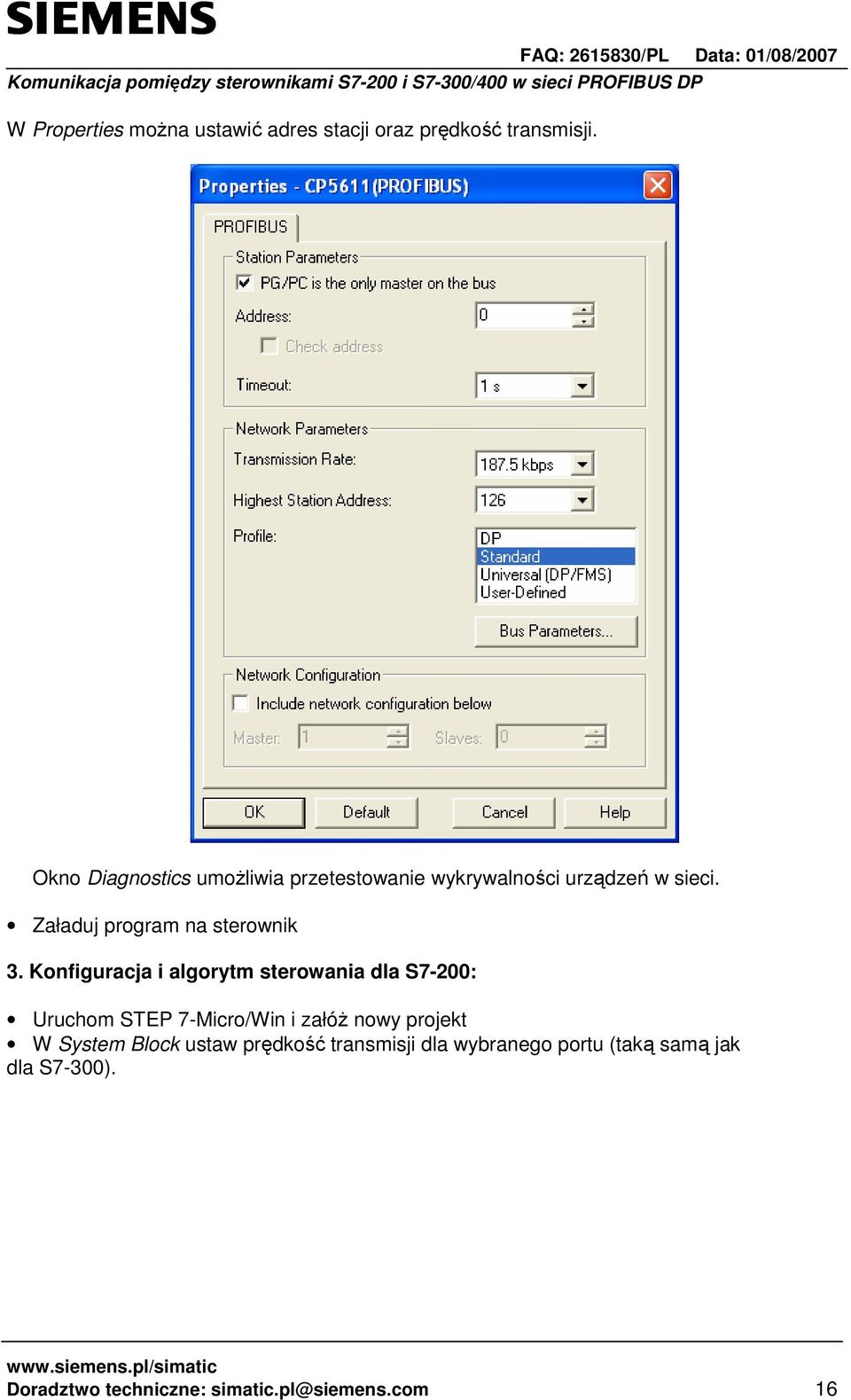

16 W Properties moŝna ustawić adres stacji oraz prędkość transmisji. Okno Diagnostics umoŝliwia przetestowanie wykrywalności urządzeń w sieci. Załaduj program na sterownik 3. Konfiguracja i algorytm sterowania dla S7-200: Uruchom STEP 7-Micro/Win i załóŝ nowy projekt W System Block ustaw prędkość transmisji dla wybranego portu (taką samą jak dla S7-300). Doradztwo techniczne: simatic.pl@siemens.com 16

17 W Communications ustaw adres ID dla S7-200, następnie kliknij dwa razy Double Click to Refresh w celu odświeŝenia listy urządzeń w sieci. Doradztwo techniczne: simatic.pl@siemens.com 17

18 Zdefiniuj Data Block dla przesyłu danych Doradztwo techniczne: 18

19 Stwórz program główny Main(OB1). Przedstawiono poniŝej przykładowy program przesyłający po dwa bajty do przestrzeni odczytu i zapisu wykorzystując funkcję Move. Doradztwo techniczne: simatic.pl@siemens.com 19

20 Uruchom i skonfiguruj PG/PC Interface dla STEP 7-Micro/Win oraz komunikacji Profibus DP. Doradztwo techniczne: simatic.pl@siemens.com 20

21 PG/PC Interface Doradztwo techniczne: 21

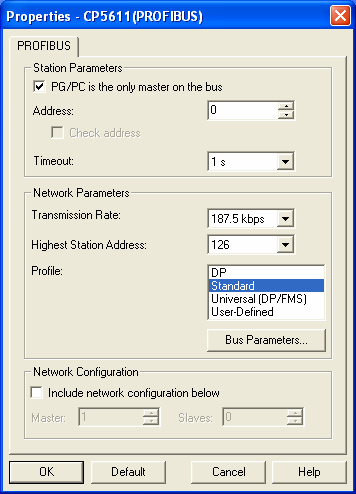

22 W Properties moŝna ustawić adres stacji oraz prędkość transmisji. Okno Diagnostics umoŝliwia przetestowanie wykrywalności urządzeń w sieci. Załaduj program na sterownik Doradztwo techniczne: simatic.pl@siemens.com 22
