DESKLIFT DL11 DANE TECHNICZNE

Transkrypt

1 DANE TECHNICZNE DESKLIFT DL11 Właściwości: Siła: do 800 N na siłownik (600 N w wersji XL) Prędkość: 38 mm/s bez obciążenia Standardowy wymiar zabudowy: 575 mm Standardowa długość skoku: 635 mm Kolor: wszystkie części czarne (RAL 9005) lub wszystkie części szare (RAL 9006) Niski poziom hałasu Napęd synchroniczny profilu pośredniego Oddzielny kabel silnika (czarny: 1000 mm, 2000 mm lub 2500 mm) Kompaktowy wzór z siłownikiem i prowadnicą w jednej jednostce Wymiary kolumny: 70 mm (profil zewnętrzny), 63,5 mm (profil pośredni) i 57 mm (profil wewnętrzny) Profil siłownika DL11 jest zabezpieczony przed obracaniem/zginaniem Wymiary obudowy silnika: 177 x 97 x 46 mm (jak w DL6, ale ze wzmocnieniem w postaci metalowego płaskownika) Moment zginający: My = maks. 150 Nm dynamiczny (maks. 100 Nm dla DL11XL) Czujnik Halla (umożliwia napęd równoległy) Opcja: Kolory klienta Wersja XL wydłużona przeznaczona do płaskich ekranów - Wymiar zabudowy: 740 mm - Długość skoku: 965 mm - Obciążenie: 600 N - Cykl pracy 5% ~ 3 min na godzinę lub 2 min pracy ciągłej przy pełnym obciążeniu - Moment zginający: maks. 100 Nm - Kolor: czarny RAL 9005 i szary RAL 9006 Zasady użytkowania: Napęd pojedynczy lub równoległy dla 2, 3, 4 jednostek; do 16 kolumn w układach równoległych Cykl pracy: 10% ~ 6 min na godzinę lub 2 min pracy ciągłej przy pełnym obciążeniu Temperatura otoczenia: od +10 do +40 C Kompatybilność ze skrzynkami kontrolnymi CBD4, CBD5 oraz układami sterowania: DP, DPA, DPB i WDP Planowane potwierdzenie zgodności z normami EN i UL 962 Temperatury magazynowania i transportu: od -10 C do + 70 C Model DL11 LINAK to owalna trzyczęściowa kolumna podnosząca. Oprócz owalnej prowadnicy model DL11 posiada znaną z innych systemów obudowę silnika DL5/6 oraz trzyczęściowy siłownik do zabudowy DB9. Solidna konstrukcja z największym profilem umieszczonym najniżej oraz wzmocnioną obudową silnika odznacza się niewielkimi rozmiarami, co zawdzięcza również wyeliminowaniu poprzecznicy. Model DL11 jest kompatybilny ze standardowymi skrzynkami kontrolnymi CBD4 i CBD5, co stanowi gwarancję niskiego poziomu hałasu i szerokiego wyboru opcji. Jest dostępny w wersji wydłużonej do stosowania z płaskimi ekranami.

2 Wymiary: Wersja standardowa Wersja wydłużona

3 Wskazówki montażowe dla DL11 (obudowa silnika) W obudowie silnika znajduje się 6 gwintowanych otworów M6 do mocowania obudowy do ramy biurka. Zalecamy mocowanie obudowy za pomocą 6 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do obudowy silnika na głębokość większą niż 10 mm. Moment dokręcania nie może przekroczyć 7,5 Nm. Maks. 10 mm Śruby należy wkręcić w 6 gwintowanych otworów montażowych Obudowa silnika DL11: należy zwrócić uwagę na długości śrub. Zbyt długie śruby mogą spowodować uszkodzenia. Do zamocowania obudowy do ramy biurka zalecamy wykorzystanie wszystkich sześciu otworów montażowych M6. Wartości momentu zginającego jednostek podnoszących mają zastosowanie tylko dla montażu przeprowadzonego w powyższy sposób. Testy przeprowadzone na obudowach zamocowanych przy wykorzystaniu tylko 4 otworów montażowych wykazały, że taki sposób montażu nie zapewnia wystarczającej wytrzymałości na skręcanie. Wskazówki montażowe dla DL11 (stopa) W modelu DL11 znajdują się 4 gwintowane otwory montażowe M6 do mocowania stopy. Zalecamy mocowanie obudowy za pomocą 4 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do kolumny DL11 na głębokość większą niż 20 mm. Moment dokręcania podstawy nie może przekroczyć 10 Nm. Średnica otworów stopy powinna być dostatecznie duża (większa niż ø6), tak aby możliwe było wypoziomowanie stopy w czasie składania/ montażu. Stopa 4 otwory montażowe w podstawie kolumny rozmieszczone są na okręgu o średnicy Ø 46 mm.

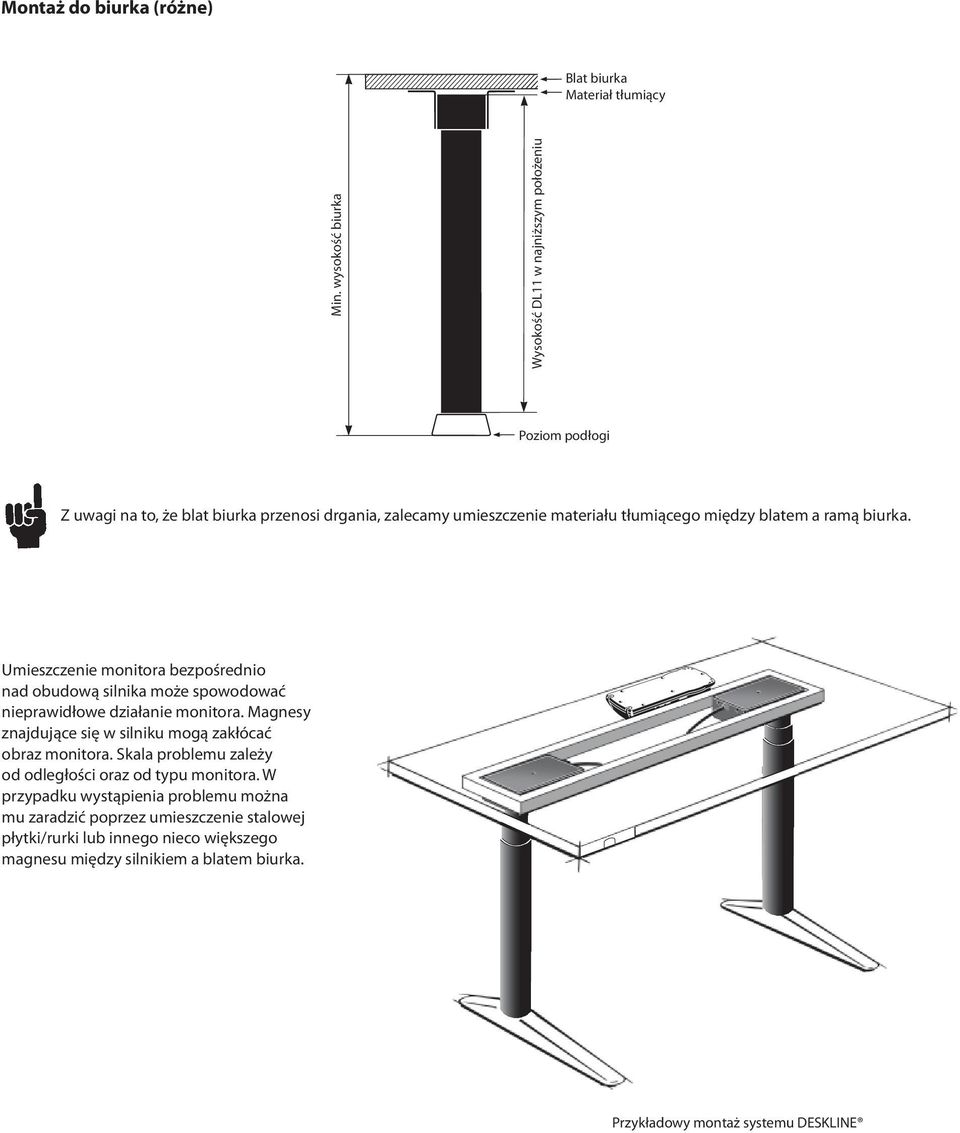

4 Montaż do biurka (różne) Blat biurka Materiał tłumiący Min. wysokość biurka Wysokość DL11 w najniższym położeniu Poziom podłogi Z uwagi na to, że blat biurka przenosi drgania, zalecamy umieszczenie materiału tłumiącego między blatem a ramą biurka. Umieszczenie monitora bezpośrednio nad obudową silnika może spowodować nieprawidłowe działanie monitora. Magnesy znajdujące się w silniku mogą zakłócać obraz monitora. Skala problemu zależy od odległości oraz od typu monitora. W przypadku wystąpienia problemu można mu zaradzić poprzez umieszczenie stalowej płytki/rurki lub innego nieco większego magnesu między silnikiem a blatem biurka. Przykładowy montaż systemu DESKLINE

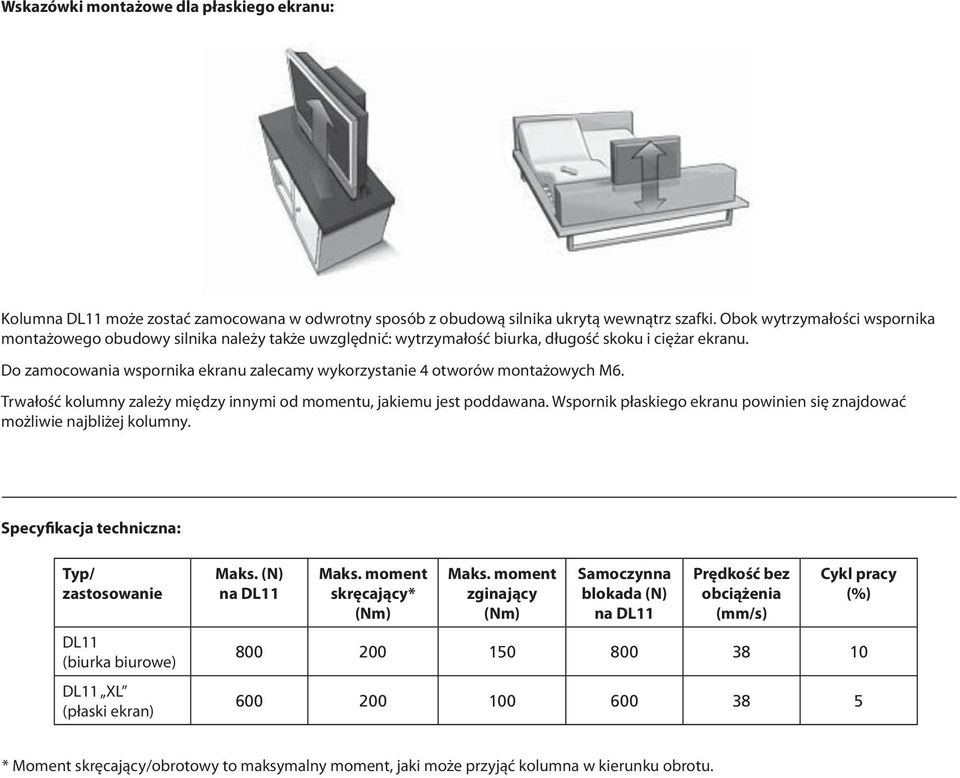

5 Wskazówki montażowe dla płaskiego ekranu: Kolumna DL11 może zostać zamocowana w odwrotny sposób z obudową silnika ukrytą wewnątrz szafki. Obok wytrzymałości wspornika montażowego obudowy silnika należy także uwzględnić: wytrzymałość biurka, długość skoku i ciężar ekranu. Do zamocowania wspornika ekranu zalecamy wykorzystanie 4 otworów montażowych M6. Trwałość kolumny zależy między innymi od momentu, jakiemu jest poddawana. Wspornik płaskiego ekranu powinien się znajdować możliwie najbliżej kolumny. Specyfikacja techniczna: Typ/ zastosowanie DL11 (biurka biurowe) DL11 XL (płaski ekran) Maks. (N) na DL11 Maks. moment skręcający* (Nm) Maks. moment zginający (Nm) Samoczynna blokada (N) na DL11 Prędkość bez obciążenia (mm/s) Cykl pracy (%) * Moment skręcający/obrotowy to maksymalny moment, jaki może przyjąć kolumna w kierunku obrotu.

6 DL11 w wersji standardowej: 2 x DL11 z CBD [mm/s] Transformator 200 W Transformator 300 W [N] Maks. obciążenie kolumny DL11XL wynosi 600N Powyższe dane uzyskano na podstawie pomiarów wykonanych na dwóch jednostkach podnoszących DL11. Biurko jest podnoszone. Powyższy wykres odnosi się do ładunku położonego centralnie. Podczas obciążenia momentem w kolumnie pojawia się podwyższone tarcie, które powoduje odpowiednie zmniejszenie siły podnoszenia. Zalecamy stosowanie systemu DL11 DESKLINE tylko do pchania.

7 Przykładowe zamówienie: DL B Wym. zabudowy: Dł. skoku: Typ silnika: Opcja: Kolor: Standard: 575 = 575 mm (standard) 740 = 740 mm (XL) 635 = 635 mm (standard) 965 = 965 (XL) 0 = Standard 0 = Standard A = Szary - RAL 9006 z czarnymi częściami z tworzywa B = Czarny - RAL 9005 (standard) 0 = Standard Kabel: Typ wrzeciona: Typ: 0 = 200 mm (standard) 0 = Skok 10 mm (standard) DL11 Kabel silnika: L Kable silnika należy zamawiać oddzielnie. Numery katalogowe: (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm)

8 Warunki Użytkowania Za określenie przydatności produktów firmy LINAK do konkretnych zastosowań odpowiada użytkownik. Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach. Z uwagi na ciągły rozwój produkty firmy LINAK ulegają częstym zmianom, co odbywa się bez wcześniejszego zawiadomienia. Z tego powodu firma LINAK nie może zagwarantować, że powyższe informacje są prawdziwe i aktualne. Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamówienia. Niemniej z tych samych powodów, które podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych produktów. Z tego względu firma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektórych produktów, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie materiałach. Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw firmy LINAK. W celu uzyskania kopii powyższego dokumentu, prosimy o kontakt z firmą LINAK. Copyright LINAK MA M C. Rozdział
