SIŁOWNIK LA37 DANE TECHNICZNE

Transkrypt

1 DANE TECHNICZNE SIŁOWNIK LA37 Właściwości: Silnik 24 V DC z magnesem trwałym Siła 7,5 kn (7000 cykli) 15 kn (700 cykli); MODBUS 10 kn Statyczna siła trzymania: 45 kn* w kierunku pchania i ciągnięcia Siły obciążenia dynamicznego wiatrem: 15 kn * w kierunku pchania/ciągnięcia przy powtórzeń Maks. szybkość: 3,5 mm/s Długość skoku 500, 750 i 1000 mm Wytrzymała aluminiowa obudowa do pracy w trudnych warunkach Wydajne wrzeciono z gwintem napędowym trapezowym Stopień szczelności: IP66 do eksploatacji na zewnątrz (dynamiczny) Korba do ręcznej obsługi Zintegrowany hamulec, wysoka zdolność do samoblokowania Typowy luz wzdłużny między tubą zewnętrzną a uchem trzpienia: od 0,4 do 0,8 mm, maks. luz wzdłużny: 1,05 mm, spodziewany luz wzdłużny po 10 latach: + 0,35 mm Nieobrotowy otwór trzpienia Wbudowana elektronika zapewniająca sprzężenie zwrotne, np. czujnik Halla lub interfejs MODBUS RTU Ucho trzpienia Poziom hałasu: 73 db (A); metoda pomiarowa DS/EN ISO 8746, siłownik bez zablokowania 5 lat gwarancji** Opcje: Wbudowane wyłączniki krańcowe Czujnik Halla z sygnałem A/B Wymienne kable o różnych długościach Zasady użytkowania: Cykl pracy przy obciążeniu maks. na poziomie 15% w temp. od -30 C do +70 C Temperatura otoczenia zapewniająca maks. siłę 15 kn: od -30 C do +70 C Temperatura otoczenia zapewniająca maks. siłę 10 kn dla siłowników MODBUS: od +5 C to +40 C * w zależności od długości skoku ** warunki specjalne Trudne warunki pracy wymagają zastosowania odpowiednio wytrzymałych rozwiązań. Siłownik LA37 skonstruowany został specjalnie z myślą o zastosowaniach w farmach solarnych, w których istnieje zapotrzebowanie na większy udźwig i większą wytrzymałość na działające siły. Najwyższe parametry eksploatacyjne uzyskaliśmy bez kompromisów w zakresie wysokiej jakości, z której słynie firma LINAK. Użytkownik otrzymuje produkt wymagający minimum konserwacji i zapewniający długi okres użytkowania nawet 20 lat. Dlatego właśnie udzielamy gwarancji na 5 lat. iflex to nowa marka zależna LINAK, wskazująca te inteligentne siłowniki TECHLINE, w których przeprowadzono integrację różnych standardów, np. LINBUS i MODBUS. Więcej informacji na temat marki iflex znaleźć można na stronach:

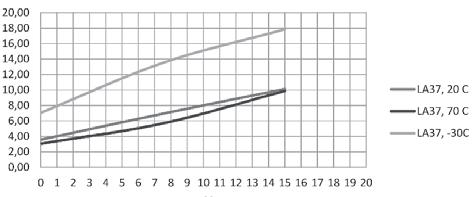

2 Parametry techniczne LA37 z silnikiem 24 V Numer katalogowy Pchanie maks. (N) Ciągnięcie maks. (N) Samoczynna blokada min. (N) pchanie* Samoczynna blokada min. (N) ciągnięcie Skok (mm/obrót śruby) Typowa szybkość (mm/s) obciążenie brak pełne Standardowe długości skoku (mm) Typowe natężenie prądu** (A) 24V 371CXXX1XXXX2XX , 750, Amp 371CXXXAXXXX2XX , 750, Amp * W zależności od długości skoku przy pchaniu ** W zależności od temperatury (patrz wykresy) Bez obciążenia Pełne obciążenie Wykresy i tabele: LA37: natężenie prądu w zależności od obciążenia (rozpoczęcie) LA37: obciążenie statyczne przy długości skoku 500 mm Natężenie (A) Statyczna siła trzymania (kn) Rozłożony (mm) Obciążenie (kn) LA37: natężenie prądu w zależności od obciążenia (praca) LA37: obciążenie statyczne przy długości skoku 750 mm Natężenie (A) Statyczna siła trzymania (kn) Rozłożony (mm) Wystąpienie natężenia szczytowego (25 A) w czasie zwykłej pracy grozi awarią wewnętrznych wyłączników krańcowych. Konieczne jest zatrzymanie siłownika i zlecenie wykwalifikowanemu serwisantowi przeprowadzenie przeglądu. Zalecane jest wprowadzenie ochrony w formie zabezpieczenia nadprądowego. Rozłożony (mm) LA37: szybkośćw zależności od obciążenia LA37: obciążenie statyczne przy długości skoku mm Szybkość mm/s Statyczna siła trzymania (kn) Obciążenie (kn) Rozłożony (mm) LA37: obciążenie statyczne w zależności od długości skoku Statyczna siła trzymania (kn) w pełni rozłożony (mm) Szybkość i natężenie prądu dla źródła zasilania o napięciu znamionowym 24 V DC.

3 Szybkość i natężenie prądu Temperatura Siła Szybkość temp. w ºC siła w czasie pchania / kn średnia standardowa ,31 0,03 7,5 2,87 0, ,51 0, ,94 0,04 7,5 2,40 0, ,06 0, ,58 0,02 7,5 3,07 0, ,55 0,08 Temperatura Siła Natęż. prądu (rozpoczęcie) Natęż. prądu (praca) temp. w ºC siła w czasie pchania / kn średnie standardowe średnie standardowe ,57 0,20 2,23 0,14 7,5 6,93 0,22 6,07 0, ,13 0,38 9,42 0, ,03 2,19 4,17 0,37 7,5 13,50 0,53 9,73 0, ,85 1,55 13,18 0, ,03 0,38 1,70 0,09 7,5 5,67 0,27 5,67 0, ,87 0,63 9,80 0,54 LA37 Przykładowe zamówienie: Kabel: Stopień IP: Typ silnika: 0 = brak kabla 7 = kabel zasilający o dł. 5 m z ochroną przed promieniowaniemuv + kabel danych M12x1 (szyna) 8 = kabel zasilający i sygnałowy, oba o dł. 5 m z ochroną przed promieniowaniem UV ( = kabel zasilający o dł. 5 m z ochroną przed promieniowaniem UV ( )) 2 = Standard (IP66) 2 = 24 V DC bez sprzęgła Dł. skoku: XXX = mm 500 mm 750 mm 999 mm = 1000 mm Sprzężenie zwrotne: Wyłącznik krańcowy: Zabezpieczenia: 0 = standard (brak sprzężenia zwrotnego) H = czujnik Halla D = szyna 1 = z wyłącznikami krańcowymi A = Modbus + = bez nakrętki bezpieczeństwa Magnes Otwór trzpienia: 0 = ucho giętkie Ø 20H = ucho giętkie Ø 19,2 ± 0,1 (3/4 ) Tylny uchwyt : 0 = Ø30 mm (mocowanie obrotowe na tubie zewnętrznej) mocujący: Przekładnia: Typ wrzeciona: Typ siłownika: C = Przełożenie przekładni 1 = wrzeciono z pojedynczym gwintem trapezowym (skok 2,5 mm) 37 = LA37

4 LA37: wymiary (1000 mm)

5 LA37: otwory trzpienia Ø 20 H7 or 19.2 ± 0.1 (3/4") Ø 51 Ø

6 Schemat połączeń: Dla 37xxxx+1Hxxxxxx Schemat połączeń: Dla 37xxxx+10xxxxxx Hall A Hall B Uwaga: Jeżeli dostępny ma być sygnał z wyłączników krańcowych, należy podłączyć przewody brązowy i niebieski. Uwaga: Schemat połączeń dla technologii MODBUS opisano w oddzielnym podręczniku instalacji.

7 Sygnał zwrotny pozycjonowania czujniki Halla Funkcja Specyfikacja Komentarz Pozycjonowanie względne Opis sygnału Możliwość zastosowania do wyboru kierunku i pozycjonowania Napięcie wejściowe V DC Wymiary kabla: 6 x 0,5 mm² (6 x AWG20) dla wszystkich napięć Napięcie wyjściowe Odstęp (odległość, jaką pokonuje trzpień w czasie jednego cyklu) Zawsze jednakowe napięcie wejściowe Uwaga: maks. napięcie wyjściowe 24V DC 12 V: 11 V ± 1 V 24 V: 23 V ± 1 V 36 V: 23 V ± 1 V LA37: siłownik = 0,0343 mm na cykl Przesunięcie na jeden impuls czujnika Halla: siłownik LA37 = 0,1372 mm na impuls Sygnał czujnika Halla jest generowany podczas pracy przekładni siłownika. Sygnał ten może być przekazywany do sterownika programowalnego. Powstający w sterowniku sygnał kwadraturowy (ryc. 1) może być wykorzystany do zapisywania kierunku pracy i położenia trzpienia. Uwaga: aby uzyskać bardziej precyzyjne wartości, prosimy skontaktować się z LINAK A/S. Częstotliwość Częstotliwość sygnału A (podobnie jak sygnału B) wynosi Hz w zależności od obciążenia. Czas trwania każdego impulsu wynosi 10 ms. Między fazami występuje przesunięcie fazowe 90º ± 30º. Niska częstotliwość przy dużym obciążeniu. Wyższa częstotliwość przy braku obciążenia. Pobór prądu 15 ma Także w przypadku, gdy siłownik nie pracuje. Zdolność przełączania 40 ma, maks. na kanał Max. 680 nf Podłączenie Zasilanie = czerwony Hall A = żółty Hall B = zielony Wspólne - = czarny Impuls Schemat Hall A Hall B Sygnał do sterownika programowalnego Sygnał kwadraturowy Cykl Odzwierciedlenie kierunku i położenia Fig. 1

8 Copyright LINAK MA M A. Chapter 5.17 Zasady użytkowania Użytkownik odpowiada za określenie przydatności produktów LINAK do konkretnych zastosowań. Firma LINAK przykłada ogromną wagę do zapewnienia rzetelnych i aktualnych informacji na temat swoich produktów. Niemniej ze względu na trwające prace nad udoskonaleniami należy spodziewać się częstych niezapowiedzianych zmian i modyfi kacji produktów fi rmy. Dlatego też fi rma LINAK nie może zagwarantować, że podane informacje są prawidłowe i aktualne. Firma LINAK dokłada także wszelkich starań, aby zapewnić szybką realizację wszystkich zamówień. Niemniej z przyczyn opisanych powyżej nie jest możliwe zagwarantowanie dostępności każdego produktu. Firma LINAK zastrzega sobie prawo do wycofania ze sprzedaży produktów opisanych na swojej stronie internetowej, w katalogach i wszelkich innych publikacjach. Wszystkie transakcje podlegają ogólnym zasadom sprzedaży i dystrybucji fi rmy LINAK. Aby otrzymać kopię, prosimy o kontakt. FOR MOUNTING INSTRUCTIONS AND GUIDANCE IN USAGE, PLEASE SEE THE RELEVANT USER S MANUALS
