1 Tel Fax Ingrid L. BLECHA Ges.m.b.H. IMPORT-EXPORT A-2620 NEUNKIRCHEN, Triftweg 102 HURTOWNIA Systemy ogrodzeniowe 2011 Stwórz swoje w łasne......ogrodzenie aluminiowe! Listwy i daszki Strona 2-6 Uchwyty i listwy Strona 7+8 Palisady i gałki Strona 9-12 Profile zamknięte trójkątne,profile ośmiokątne i owalne Strona Słupki i daszki Akcesoria ogrodzeniowe Wszystko do budowy bram Budowa balkonu Strona Strona Strona Strona 23-25

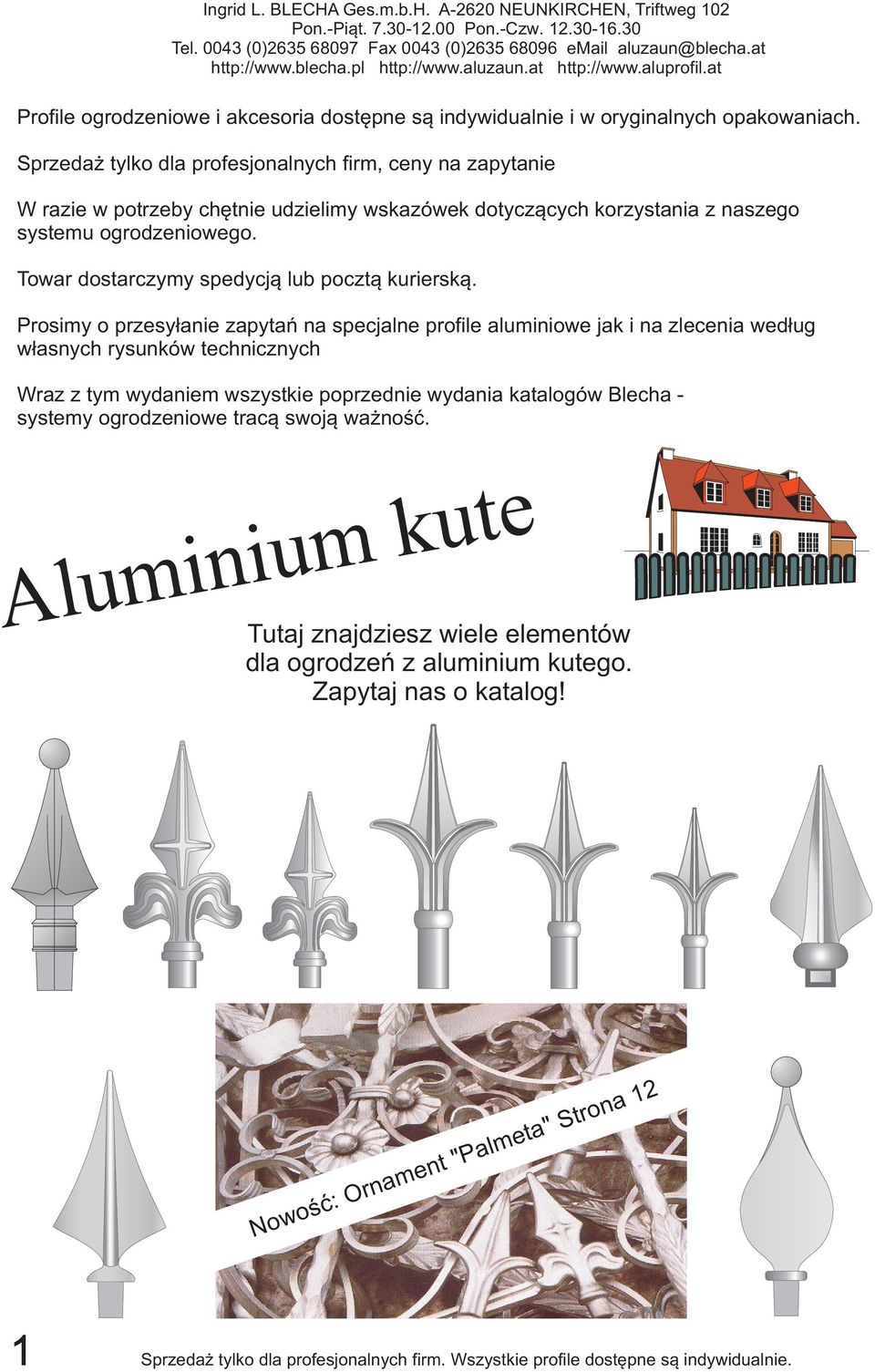

2 Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 Pon.-Piąt Pon.-Czw Tel (0) Fax 0043 (0) Profile ogrodzeniowe i akcesoria dostępne są indywidualnie i w oryginalnych opakowaniach. Sprzedaż tylko dla profesjonalnych firm, ceny na zapytanie W razie w potrzeby chętnie udzielimy wskazówek dotyczących korzystania z naszego systemu ogrodzeniowego. Towar dostarczymy spedycją lub pocztą kuriersk ą. Prosimy o przesyłanie zapytań na specjalne profile aluminiowe jak i na zlecenia według własnych rysunków technicznych Wraz z tym wydaniem wszystkie poprzednie wydania katalogów Blecha - systemy ogrodzeniowe tracą swoją ważność. Aluminium kute Tutaj znajdziesz wiele elementów dla ogrodzeń z aluminium kutego. Zapytaj nas o katalog! Nowo ść: Ornament "Palmeta" Strona 12 1

3 Nowość Nowość Nowość Nowość Nowość Nowość Nowość Nowość Nowość... MasywneK118E kanciasty 118 x 19 z odlewu cynkowego Daszek K118R i K118E tak jak listwa P118PS i listwa P118KS są prawnie chronione K118R okrągły 118 x 19 z odlewu cynkowego Nowość Nowość 118 mm szerokość 118 mm szerokość P 118 PS Listwa ogrodzeniowa prostokątna 118 x 19 ze wzmocnieniem i kanałem na śrube P 118 KS Listwa ogrodzeniowa z rowkiem prostokątna 118 x 19 ze wzmocnieniem i kanałem na śrube szerokość całkowita 145 mm Rowek i piórko dla ograniczenia widoczno ci ogrodzenia Daszki ogrodzeniowe K118R i K118E pasują na obie listwy ś 2

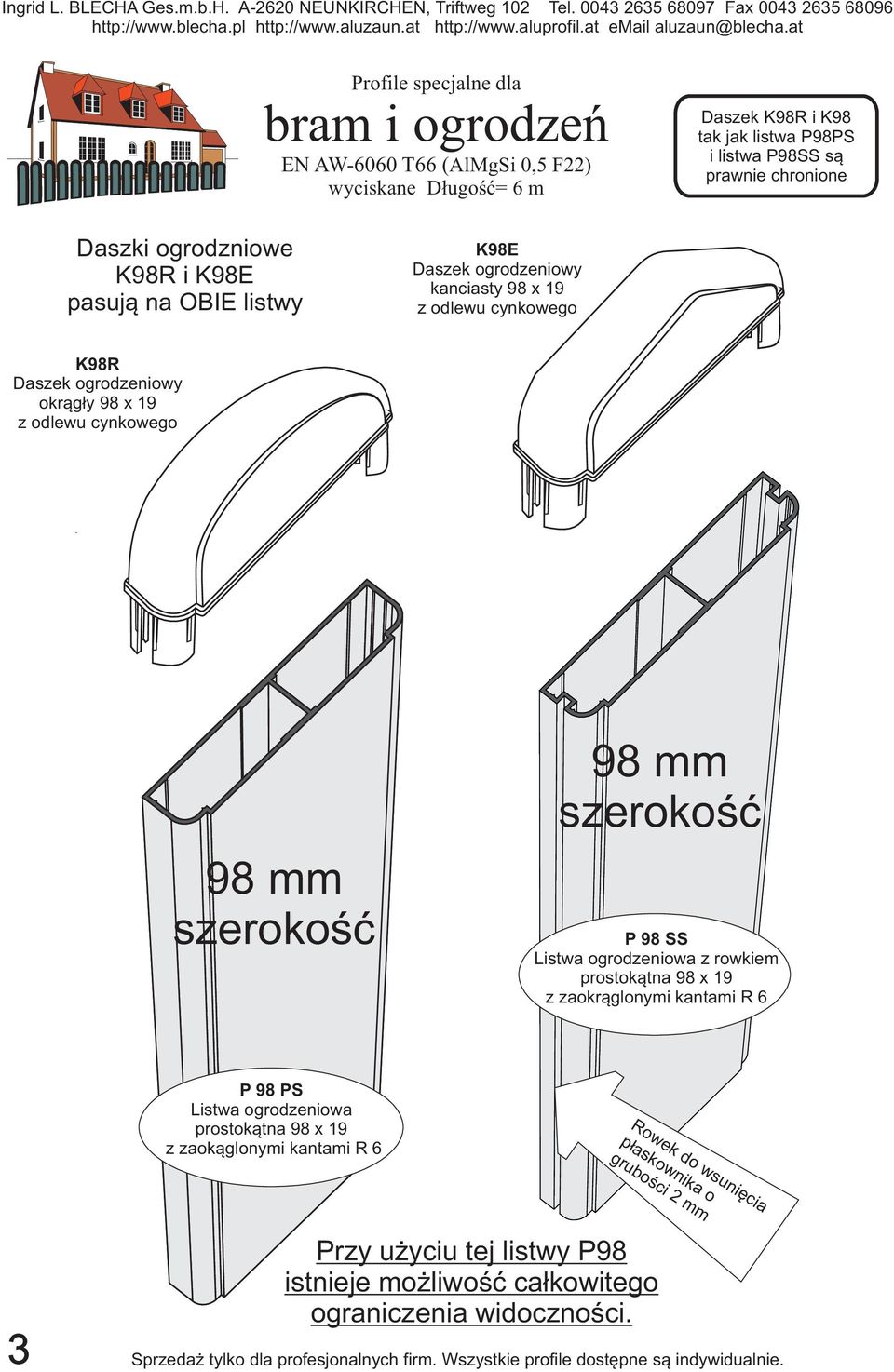

4 wyciskane D ługość= 6 m Daszek K98R i K98 tak jak listwa P98PS i listwa P98SS są prawnie chronione Daszki ogrodzniowe K98R i K98E pasują na OBIE listwy K98E kanciasty 98 x 19 z odlewu cynkowego K98R okrągły 98 x 19 z odlewu cynkowego 98 mm szerokość 98 mm szerokość P 98 SS Listwa ogrodzeniowa z rowkiem prostokątna 98 x 19 z zaokrąglonymi kantami R 6 P 98 PS Listwa ogrodzeniowa prostokątna 98 x 19 z zaokąglonymi kantami R 6 3 Przy użyciu tej listwy P98 istnieje możliwość całkowitego ograniczenia widoczności. Rowek do wsunięcia płaskownika o grubości 2 mm

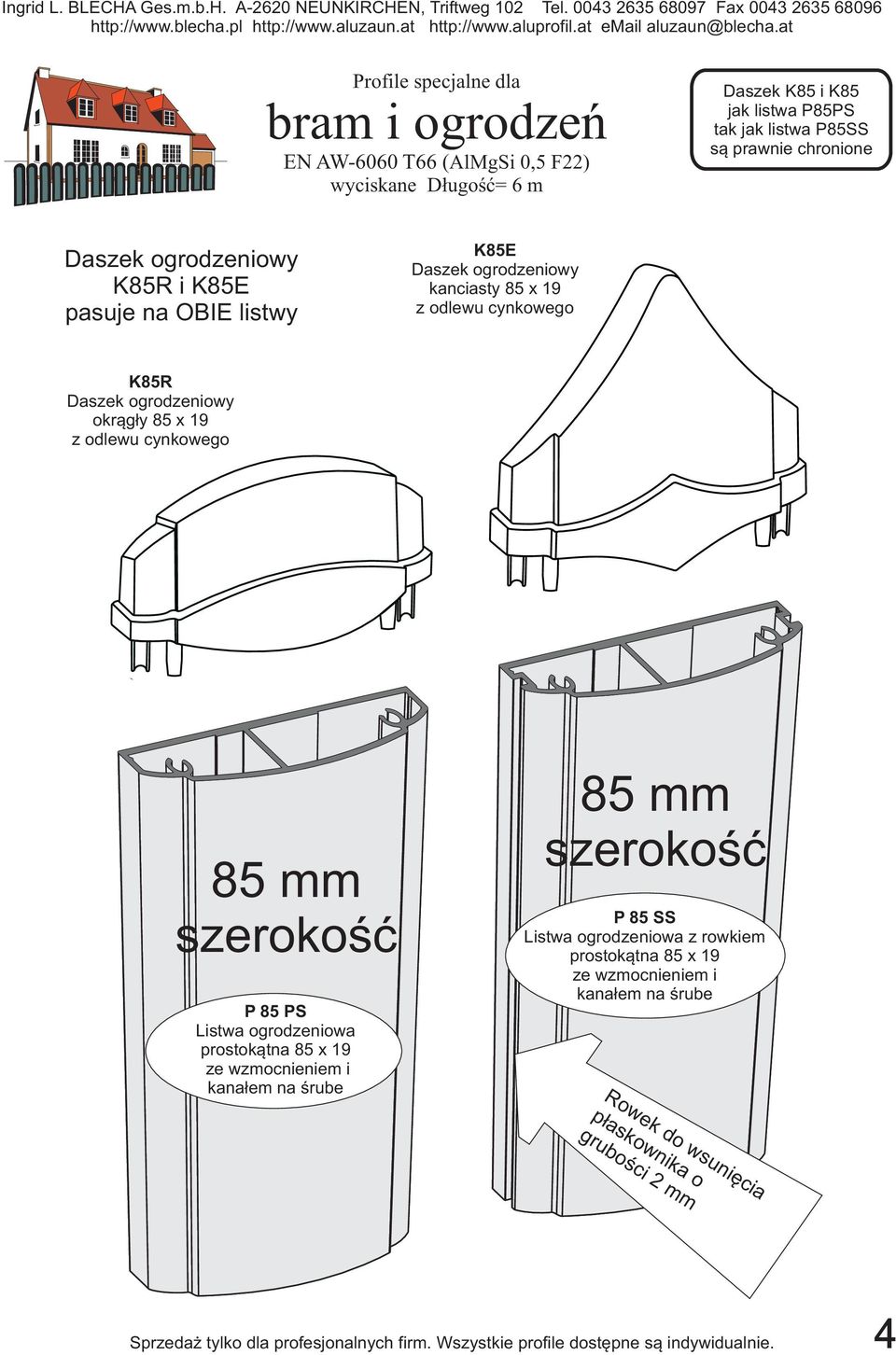

5 wyciskane D ługość= 6 m Daszek K85 i K85 jak listwa P85PS tak jak listwa P85SS są prawnie chronione K85R i K85E pasuje na OBIE listwy K85E kanciasty 85 x 19 z odlewu cynkowego K85R okrągły 85 x 19 z odlewu cynkowego 85 mm szerokość P 85 PS Listwa ogrodzeniowa prostokątna 85 x 19 ze wzmocnieniem i kanałem na śrube 85 mm szerokość P 85 SS Listwa ogrodzeniowa z rowkiem prostokątna 85 x 19 ze wzmocnieniem i kanałem na śrube Rowek do wsunięcia płaskownika o grubości 2 mm 4

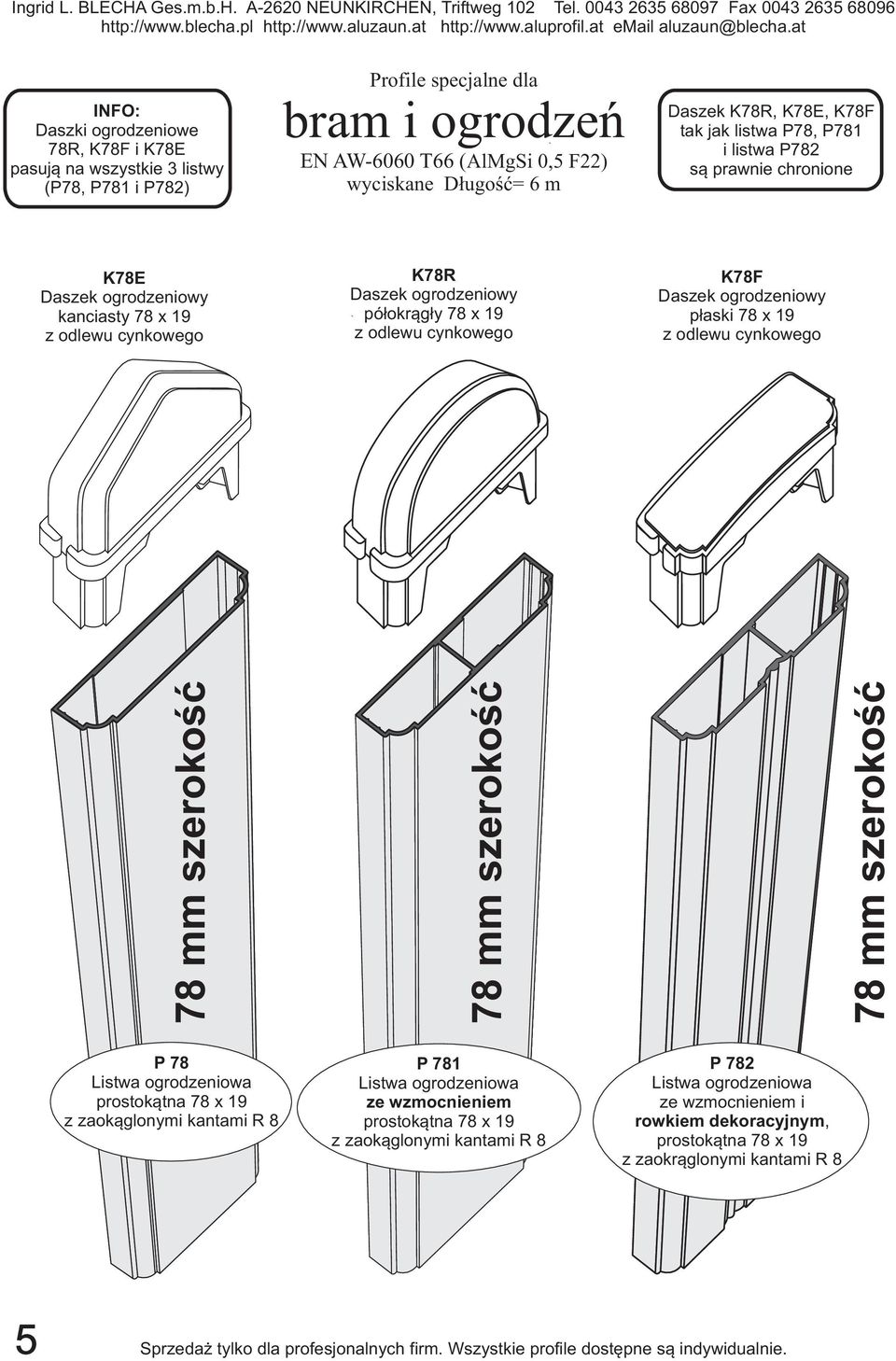

6 INFO: Daszki ogrodzeniowe 78R, K78F i K78E pasują na wszystkie 3 listwy (P78, P781 i P782) wyciskane D ługość= 6 m Daszek K78R, K78E, K78F tak jak listwa P78, P781 i listwa P782 są prawnie chronione K78E kanciasty 78 x 19 z odlewu cynkowego K78R półokrągły 78 x 19 z odlewu cynkowego K78F płaski 78 x 19 z odlewu cynkowego 78 mm szerokość 78 mm szerokość 78 mm szerokość P78 Listwa ogrodzeniowa prostokątna 78 x 19 z zaokąglonymi kantami R 8 P 781 Listwa ogrodzeniowa ze wzmocnieniem prostokątna 78 x 19 z zaokąglonymi kantami R 8 P 782 Listwa ogrodzeniowa ze wzmocnieniem i rowkiem dekoracyjnym, prostokątna 78 x 19 z zaokrąglonymi kantami R 8 5

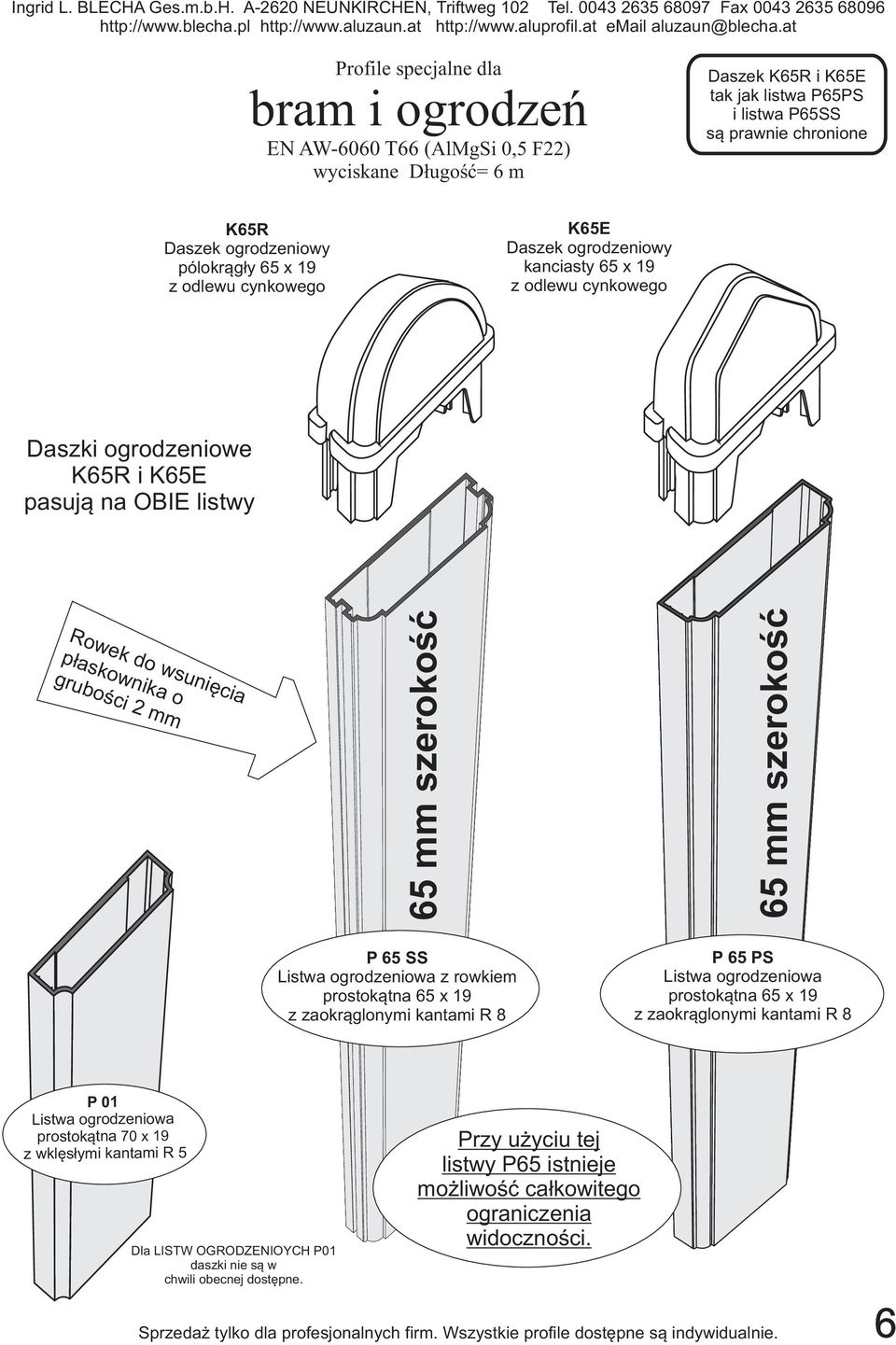

7 wyciskane D ługość= 6 m Daszek K65R i K65E tak jak listwa P65PS i listwa P65SS są prawnie chronione K65R pólokrągły 65 x 19 z odlewu cynkowego K65E kanciasty 65 x 19 z odlewu cynkowego Daszki ogrodzeniowe K65R i K65E pasują na OBIE listwy Rowek do wsunięcia płaskownika o grubości 2 mm 65 mm szerokość 65 mm szerokość P 65 SS Listwa ogrodzeniowa z rowkiem prostokątna 65 x 19 z zaokrąglonymi kantami R 8 P 65 PS Listwa ogrodzeniowa prostokątna 65 x 19 z zaokrąglonymi kantami R 8 P01 Listwa ogrodzeniowa prostokątna 70 x 19 z wklęsłymi kantami R 5 Dla LISTW OGRODZENIOYCH P01 daszki nie są w chwili obecnej dostępne. Przy użyciu tej listwy P65 istnieje możliwość całkowitego ograniczenia widoczności. 6

8 wyciskane D ługość= 6 m Możliwa jest do otrzmania listwa kryjąca P03, P24 i uchwyt do listwy ogrodzeniowej P02 w długościach 5000 mm, 6000 mm i 7000 mm P 245 Listwa kryjąca C-Profil 24,5 x 10 x 2 Otwór 14,5 mm P50 Uchwyt do listwy ogrodzeniowej Profil z rowkiem 50 x 30 x 2 (rowek 25,3 x 10,5) P25 Listwa kryjąca C-Profil 25 x 10 x 2,5 Otwór 13 mm P24 Listwa kryjąca C-Profil 24,3 x 10 x 1,5 Otwór 19,1 mm P 021 Uchwyt do listwy ogrodzeniowej Profil z rowkiem 60 x 30 x 1,8 (rowek 25,3 x 10,5) ze wzmocnieniem P03 Listwa kryjąca C-Profil 25 x 10 x 1,5 Otwór 18 mm P02 Uchwyt do listwy ogrodzeniowej Profil z rowkiem 60 x 30 x 2 (rowek 25,3 x 10,5) 7 Złącze kątowe V02 BLECHA Uchwyt do listwy ogrodzeniowej P02 BLECHA Złącze kątowe V02 dla uchwytu listwy ogrodzeniowej P02 odlew aluminiowy (dla furtek i małych bram) Nowość

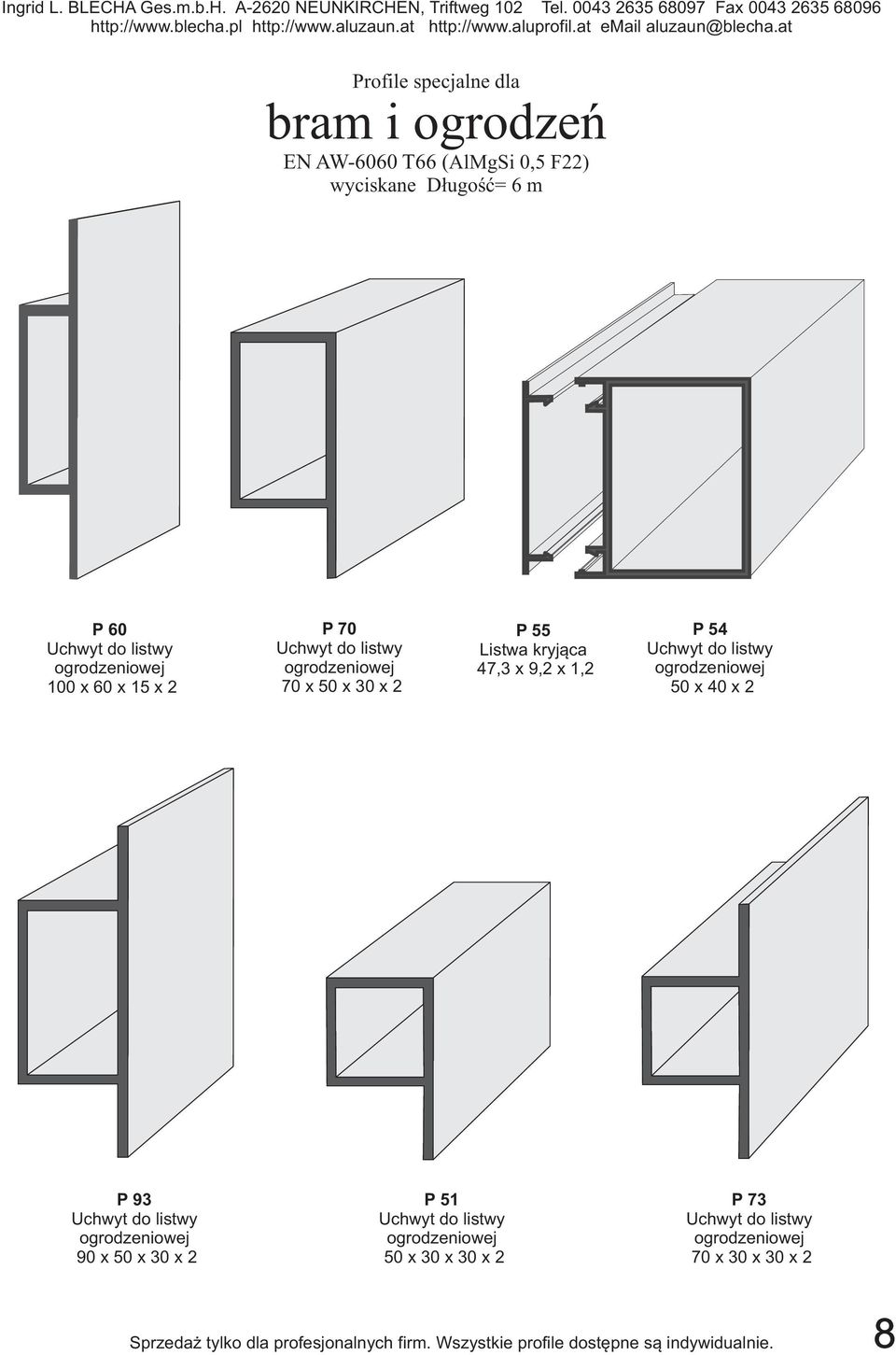

9 wyciskane D ługość= 6 m P60 Uchwyt do listwy ogrodzeniowej 100 x 60 x 15 x 2 P70 Uchwyt do listwy ogrodzeniowej 70 x 50 x 30 x 2 P55 Listwa kryjąca 47,3 x 9,2 x 1,2 P54 Uchwyt do listwy ogrodzeniowej 50 x 40 x 2 P93 Uchwyt do listwy ogrodzeniowej 90 x 50 x 30 x 2 P51 Uchwyt do listwy ogrodzeniowej 50 x 30 x 30 x 2 P73 Uchwyt do listwy ogrodzeniowej 70 x 30 x 30 x 2 8

10 wyciskane D ługość= 6 m Gałki ogrodzeniowe do powlekania proszkowego patrz strona 11 K 26 Gałka ogrodzeniowa Okrągła Aluminium surowe Z 26 Gałka ogrodzeniowa Cebula Aluminium surowe S 26 Gałka ogrodzeniowa Szpic Aluminium surowe D 26 Gałka ogrodzeniowa Ozdobna Aluminium surowe Gałka ogrodzeniowa serii 26 i 30 może być proszkowana lub anodowana Środek rozety dla P261 AlMgSi0,5 Ø 35 mm P 261 Palisada (rura ozdobna) Średnica zewnętrzna 26 średnica wewnętrzna 21,8 (20 x Promień 1,8 zewnętrzny) Palisada P261 9

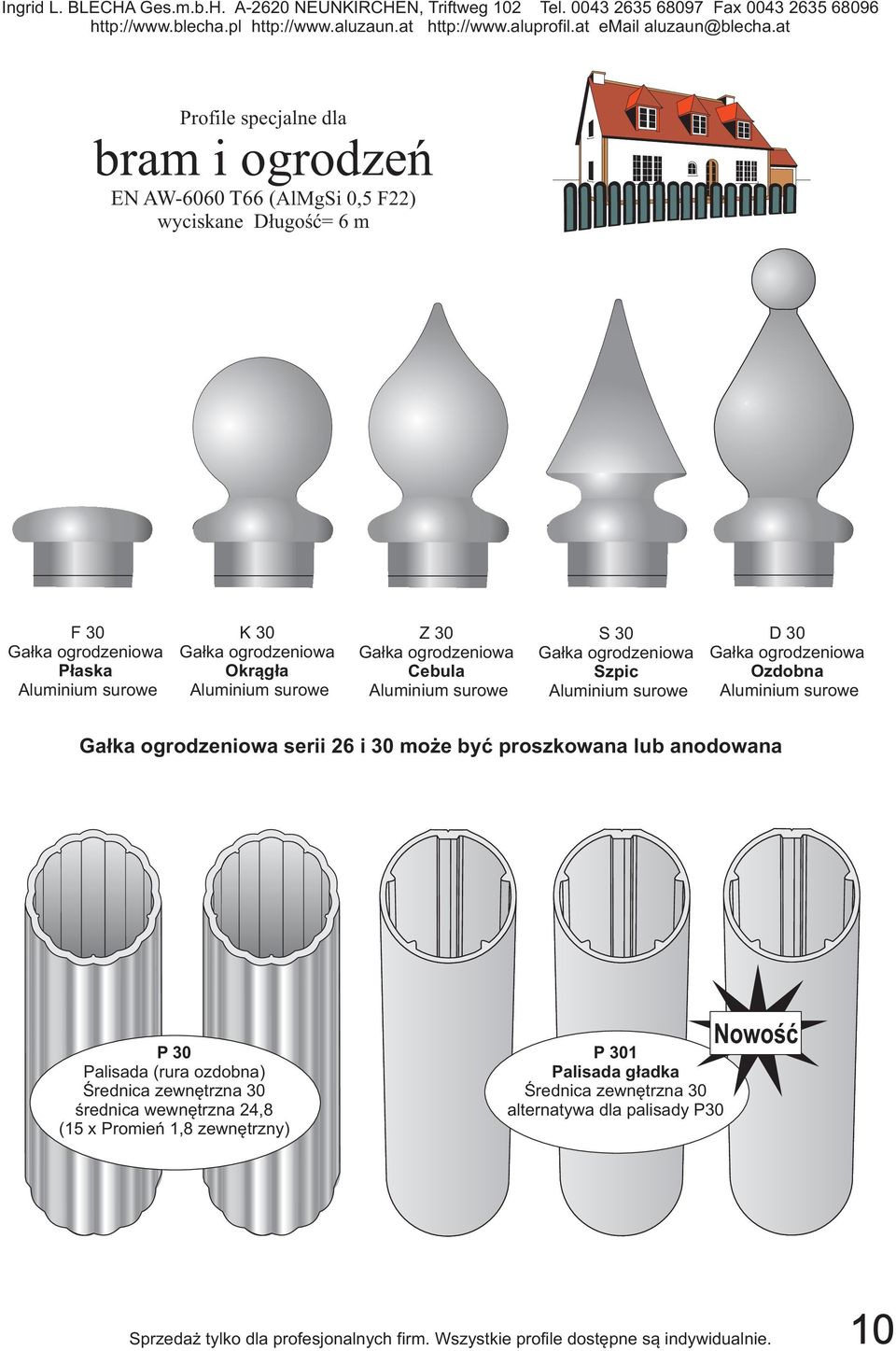

11 wyciskane D ługość= 6 m F 30 Gałka ogrodzeniowa Płaska Aluminium surowe K 30 Gałka ogrodzeniowa Okrągła Aluminium surowe Z 30 Gałka ogrodzeniowa Cebula Aluminium surowe S 30 Gałka ogrodzeniowa Szpic Aluminium surowe D 30 Gałka ogrodzeniowa Ozdobna Aluminium surowe Gałka ogrodzeniowa serii 26 i 30 może być proszkowana lub anodowana P30 Palisada (rura ozdobna) Średnica zewnętrzna 30 średnica wewnętrzna 24,8 (15 x Promień 1,8 zewnętrzny) P 301 Palisada gładka Średnica zewnętrzna 30 alternatywa dla palisady P30 Nowość 10

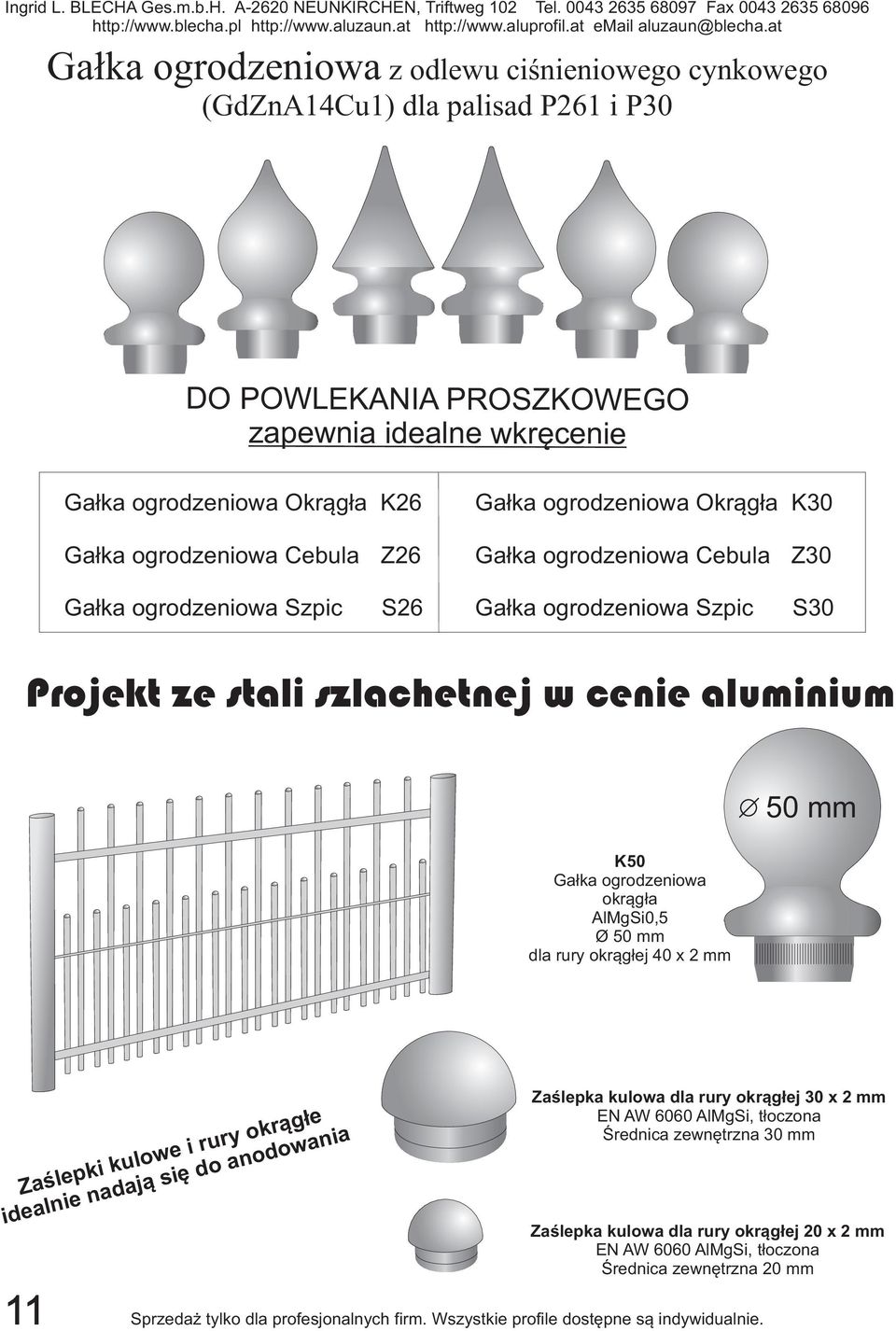

12 Gałka ogrodzeniowa z odlewu ciśnieniowego cynkowego (GdZnA14Cu1) dla palisad P261 i P30 DO POWLEKANIA PROSZKOWEGO zapewnia idealne wkręcenie Gałka ogrodzeniowa Okrągła K26 Gałka ogrodzeniowa Okrągła K30 Gałka ogrodzeniowa Cebula Z26 Gałka ogrodzeniowa Cebula Z30 Gałka ogrodzeniowa Szpic S26 Gałka ogrodzeniowa Szpic S30 Projekt ze stali szlachetnej w cenie aluminium K50 Gałka ogrodzeniowa okrągła AlMgSi0,5 Ø 50 mm dla rury okrągłej 40 x 2 mm 50 mm Zaślepki kulowe i rury okrągłe idealnie nadają się do anodowania 11 Zaślepka kulowa dla rury okrągłej 30 x 2 mm EN AW 6060 AlMgSi, tłoczona Średnica zewnętrzna 30 mm Zaślepka kulowa dla rury okrągłej 20 x 2 mm EN AW 6060 AlMgSi, tłoczona Średnica zewnętrzna 20 mm

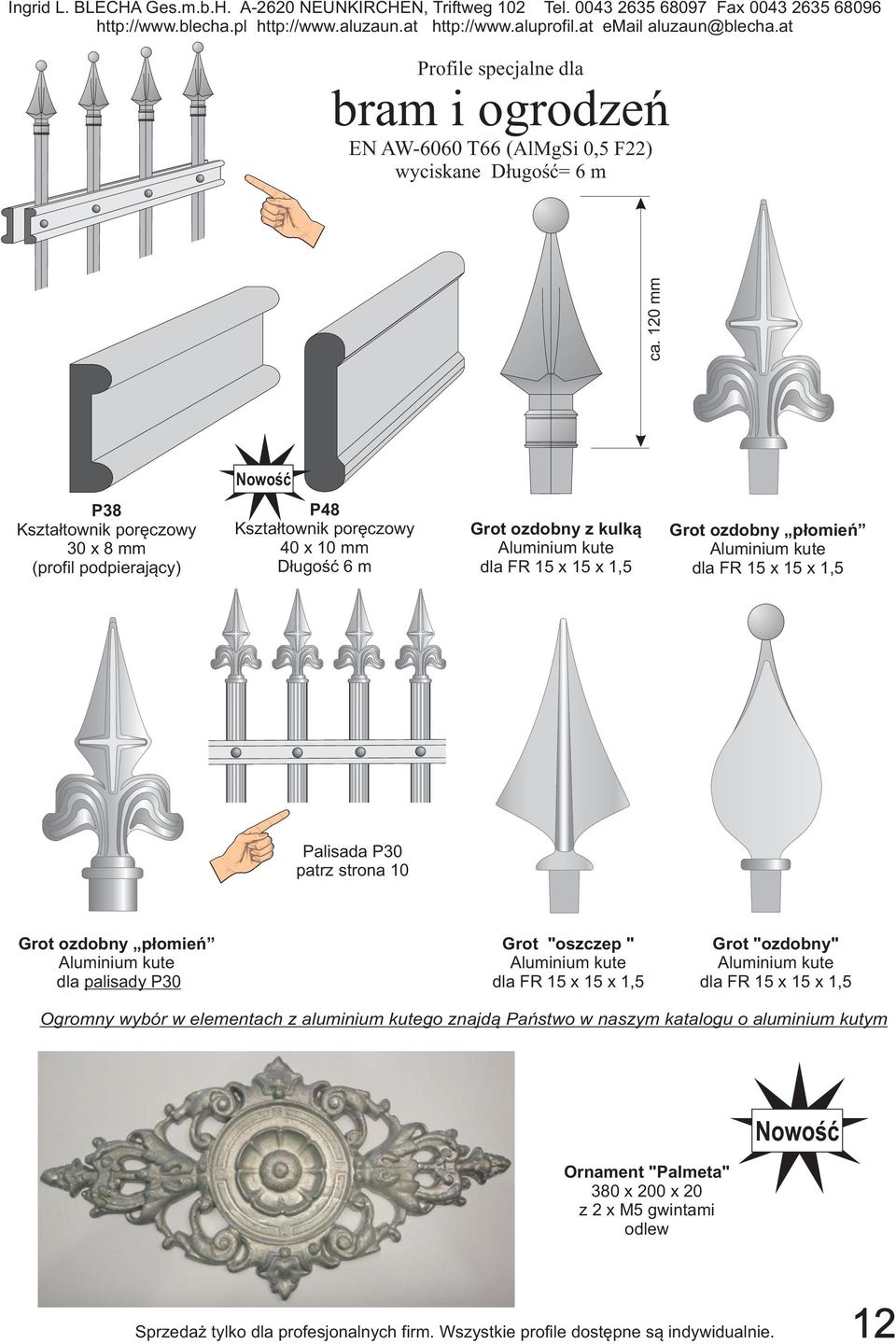

13 wyciskane D ługość= 6 m ca. 120 mm Nowość P38 Kształtownik poręczowy 30 x 8 mm (profil podpierający) P48 Kształtownik poręczowy 40 x 10 mm Długość 6 m Grot ozdobny z kulką Aluminium kute dla FR 15 x 15 x 1,5 Grot ozdobny p łomie ń Aluminium kute dla FR 15 x 15 x 1,5 Palisada P30 patrz strona 10 Grot ozdobny p łomie ń Aluminium kute dla palisady P30 Grot "oszczep " Aluminium kute dla FR 15 x 15 x 1,5 Grot "ozdobny" Aluminium kute dla FR 15 x 15 x 1,5 Ogromny wybór w elementach z aluminium kutego znajdą Państwo w naszym katalogu o aluminium kutym Ornament "Palmeta" 380 x 200 x 20 z 2 x M5 gwintami odlew Nowość 12

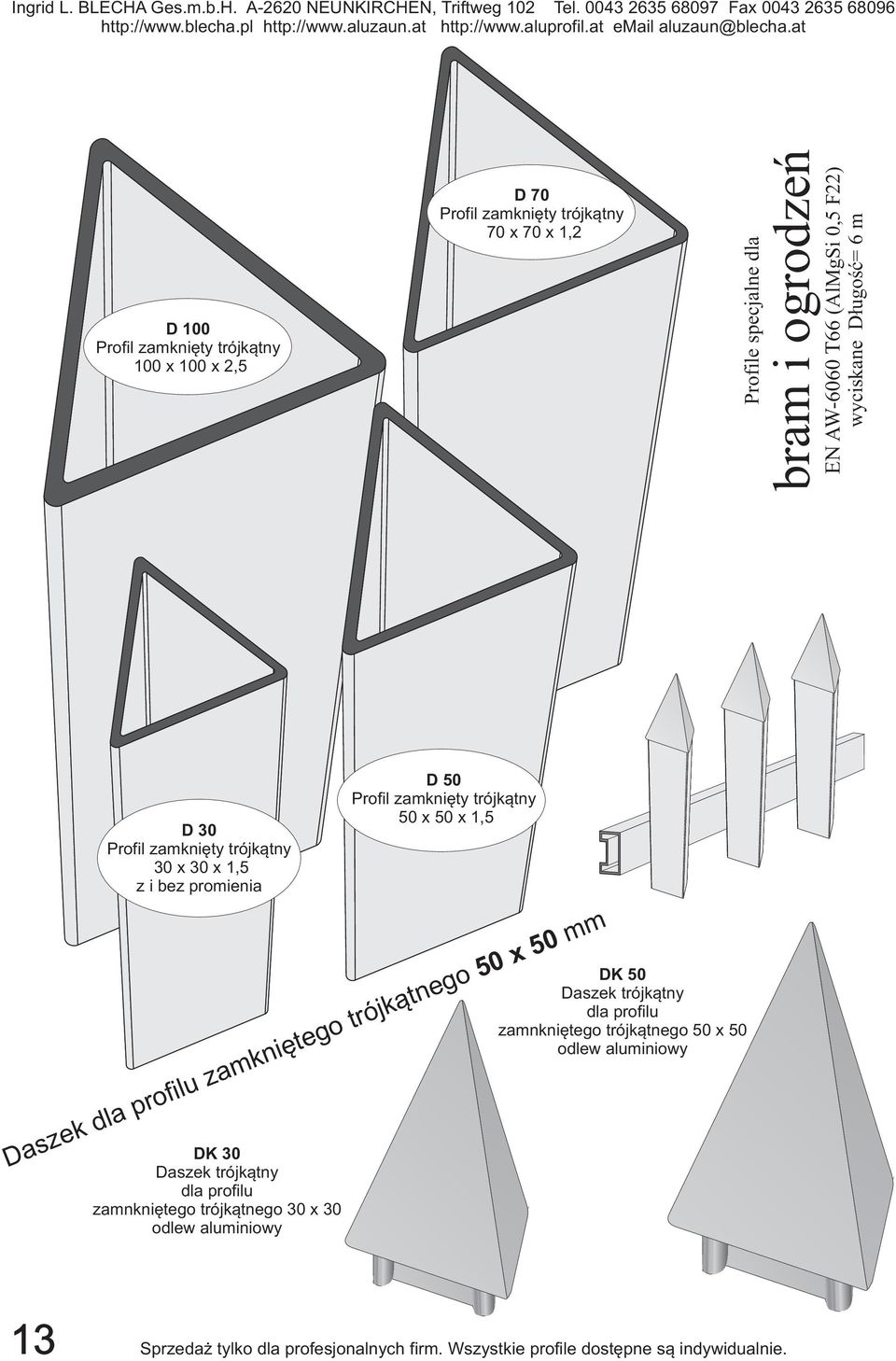

14 D 100 Profil zamknięty trójkątny 100 x 100 x 2,5 D 70 Profil zamknięty trójkątny 70 x 70 x 1,2 AlMgSi 0,5 F22) wyciskane D ługość = 6 m EN AW-6060 T66 ( D 30 Profil zamknięty trójkątny 30 x 30 x 1,5 z i bez promienia DK 30 Daszek trójkątny dla profilu zamnkniętego trójkątnego 30 x 30 odlew aluminiowy D 50 Profil zamknięty trójkątny 50 x 50 x 1,5 Daszek dla profilu zamkniętego trójkątnego 50 x 50 mm DK 50 Daszek trójkątny dla profilu zamnkniętego trójkątnego 50 x 50 odlew aluminiowy 13

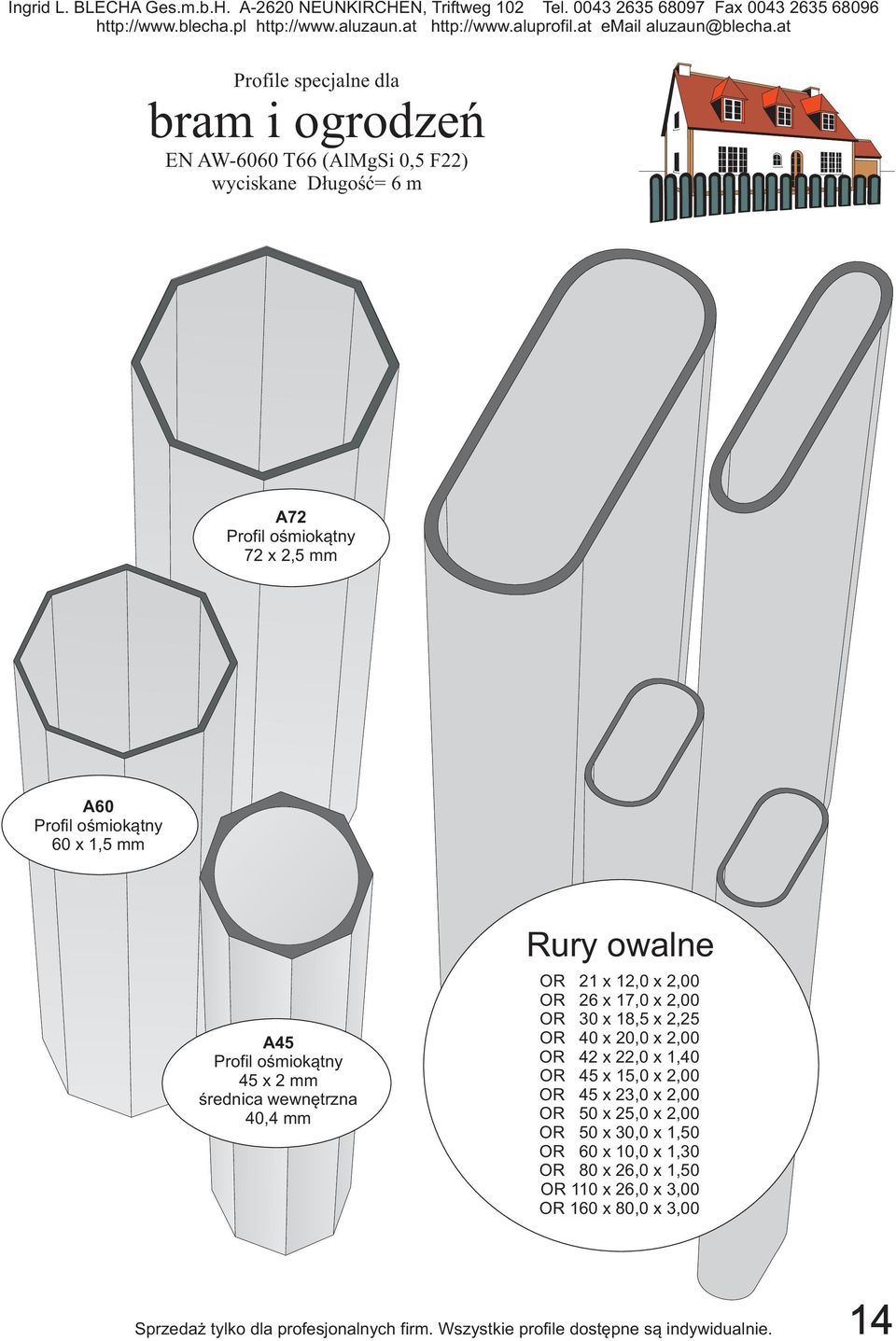

15 wyciskane D ługość= 6 m A72 Profil ośmiokątny 72 x 2,5 mm A60 Profil ośmiokątny 60 x 1,5 mm A45 Profil ośmiokątny 45 x 2 mm średnica wewnętrzna 40,4 mm Rury owalne OR 21 x 12,0 x 2,00 OR 26 x 17,0 x 2,00 OR 30 x 18,5 x 2,25 OR 40 x 20,0 x 2,00 OR 42 x 22,0 x 1,40 OR 45 x 15,0 x 2,00 OR 45 x 23,0 x 2,00 OR 50 x 25,0 x 2,00 OR 50 x 30,0 x 1,50 OR 60 x 10,0 x 1,30 OR 80 x 26,0 x 1,50 OR 110 x 26,0 x 3,00 OR 160 x 80,0 x 3,00 14

16 Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 Tel Fax wyciskane D ługość= 6 m K80B z kulą odlewany z aluminium dla P80 i P088 K100B z kulą odlewany z aluminium dla P061 i P066 K60A odlewany z aluminium dla rury kwadratowej 60 x 60 K80A odlewany z aluminium dla P80 i P088 (dosępne są także ostrokantowe) K100A odlewany z aluminium dla P061 i P066 (dosępne są także ostrokantowe) P80 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 80 x 80 x 4 (Promień 6 zewn ętrzny) P 061 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 100 x 100 x 4 (Promień 10 zewn ętrzny) 15 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 60 x 60 x 3 Promień 6 kwadratowy profil zamknięty 60 x 60 x 4 Promień 3 lub kwadratowy profil zamknięty 60 x 60 z ostrymi krawędziami P 088 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 80 x 80 x 3 (Promień 6 zewn ętrzny) P 066 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 100 x 100 x 3 (Promień 8 zewn ętrzny)

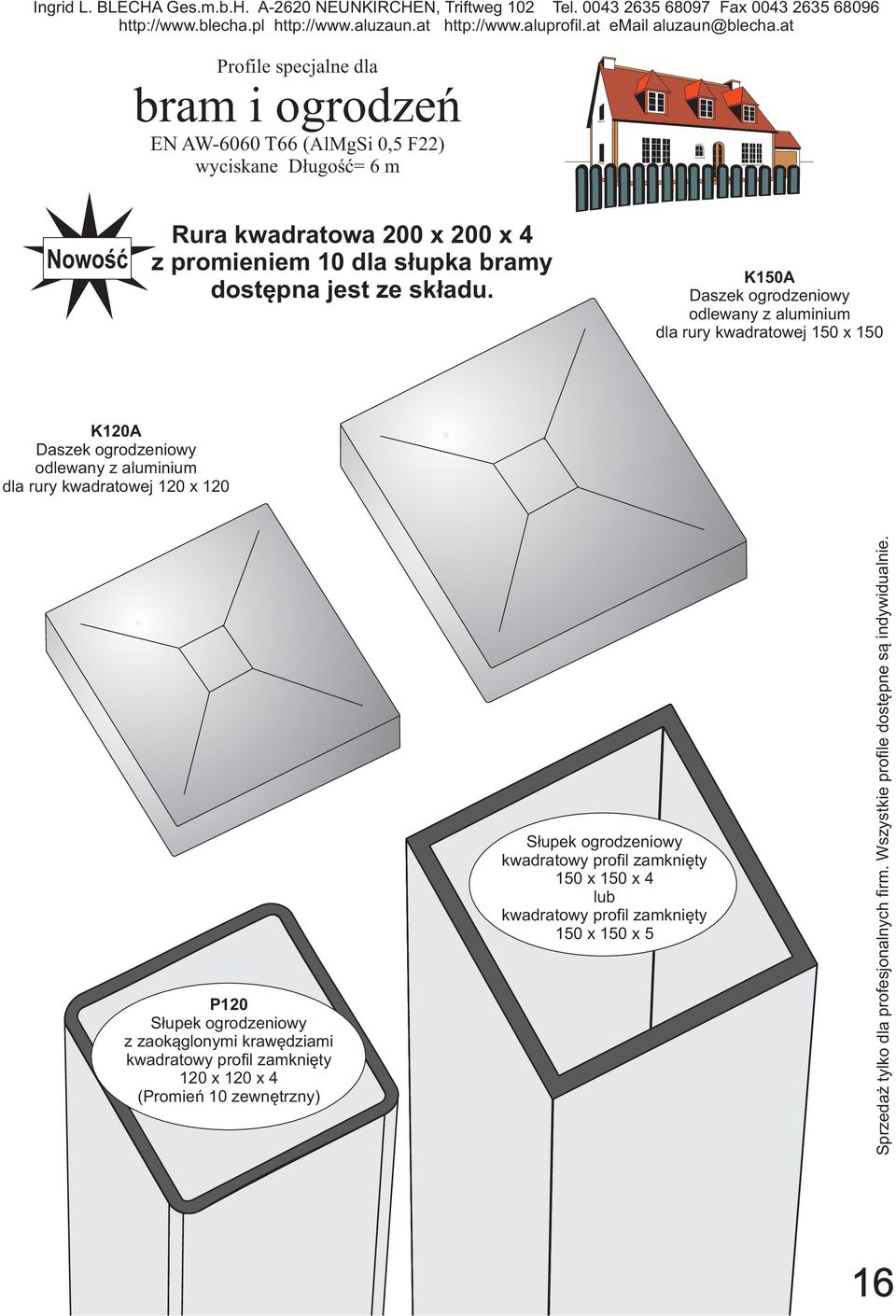

17 Ingrid L. BLECHA Ges.m.b.H. A-2620 NEUNKIRCHEN, Triftweg 102 Tel Fax wyciskane D ługość= 6 m Nowość Rura kwadratowa 200 x 200 x 4 z promieniem 10 dla s łupka bramy dostępna jest ze sk ładu. K150A odlewany z aluminium dla rury kwadratowej 150 x 150 K120A odlewany z aluminium dla rury kwadratowej 120 x 120 Słupek ogrodzeniowy kwadratowy profil zamknięty 150 x 150 x 4 lub kwadratowy profil zamknięty 150 x 150 x 5 P120 Słupek ogrodzeniowy z zaokąglonymi krawędziami kwadratowy profil zamknięty 120 x 120 x 4 (Promień 10 zewn ętrzny) 16

18 wyciskane D ługość= 6 m K30C Kula ozdobna Ø 30 mm, M8 Odlewana z aluminium K50C Kula ozdobna Ø 50 mm, M8 Odlewana z aluminium K80C Kula ozdobna Ø 80 mm, M8 Odlewana z aluminium K100C Kula ozdobna Ø 100 mm, M8 Odlewana z aluminium K100C Ozdobna Kula ozdobna z pierścieniem Ø 100 mm ze średnicą wewnętrzną M8 Odlewana z aluminium ALUMINIUM ALUMINIUM 17 Stopa montażowa 80 dla rury kwadratowej 80 x 80 mm AlMgSi0,5 F22 z płaskownika 70 x 5 mm Stopa montażowa 100 dla rury kwadratowej 100 x 100 mm AlMgSi0,5 F22 z płaskownika 90 x 5 mm

19 wyciskane D ługość= 6 m Kątownik montażowy 60 x 40 x 25 mm (s= 6 mm) z podłużnym otworem 30 x 6 Balustrada odlew aluminiowy 145 x 145 mm wysoko ść= 880 mm Płyta przypawana środkowo 200 x 200 mm dla słupku 120 x 120 odlew aluminiowy Płyta przypawana bocznie 200 x 200 mm dla słupku 120 x 120 odlew aluminiowy Płyta przypawana Płyta przypawana środkowo bocznie 200 x 200 mm 200 x 200 mm dla słupku 100 x 100 dla słupku 100 x 100 odlew aluminiowy odlew aluminiowy 18

20 wyciskane D ługość= 6 m Zawias S055 Stal nierdzewna - Aluminium Gwint M14 z profilem P05 (bez p łyty montażowej) płyta montażowa Ø 10 mm płyta montażowa 100 x 60 x 10 AlMgSi0,5 płyta montażowa 100 x 100 x 10 AlMgSi0,5 R 05 Zamek do drzwi ( bez stopy bramowej) d ługość całkowia: 295 mm 19 P05 Zawias i Rygiel 30 x 25 - Otwór 15,3 rozstaw osi 18 D ługość= 6000 mm P41 ( 41 x 22 x 3) Profil T-przylga do bram i drzwi pasuje do wszystkich listw D ługość= 6000 mm Stopa bramy odlew aluminiowy dla R05

21 P84 Profil ramowy do bram 80 x 60 mm W długościach 6000 mm mm Do tego profilu może byćwsunięty płaskownik 50 x 10 mm i złącze kątowe V104 (róg) Profil ramowy do bram P84 stosowany jest dokładnie tak jak profil P104, proszęzauważyć - przetwarzanie informacji na stronie 21 EN AW-6060 T66 (AlMgSi 0,5 F22) wyciskane D ługość= 6 m P86 i P84 dla małych konstrukcji bramowych, możliwe jest mocowanie przęsełmiędzy listwami lub po zewnętrznej stronie listwy P86 Profil ramowy do bram 80 x 60 mm W długościach 6000 mm mm Do tego profilu może byćwsunięty płaskownik 50 x 10 mm i złącze kątowe V104 (róg) Profil ramowy do bram P86 stosowany jest dokładnie tak jak profil P104, proszęzauważyć -przetwarzanie informacji na stronie 22 20

22 P 104 Profil ramowy do bram 104 x 60 mm Wpust dla listwy kryjącej P03, P24, P25 lub P245 wyciskane D ługość= 6 m W długościach 6000 mm mm Do tego profilu może być wykorzystany płaskownik 50 x 15 mm i 50 x 10 mm lub profil zamknięty 80 x 40 mm (Stal nierdzewna lub ocynkowana), złącze kątowe V104 lub kątownik 120 x120 x 10 mm (róg) Złącze kątowe V104 dla profilu ramowego bram P104, P204, P84 i P86 odlew Nowość BLECHA Przetwarzanie informacji Złącze kątowe V104 Płaskownik 50 x 10 mm Profil zamknięty 50 x 50 mm Profil zamknięty 80 x 40 mm Płaskownik 50 x 15 mm 21 Kątowniki 120 x 120 x 10 mm

23 P 204 Profil ramowy do bram 104 x 60 mm wyciskane D ługość= 6 m W długościach 6000 mm mm Wpust dla listwy kryjącej P03, P24, P25 lub P245 Do tego profilu może być wykorzystany płaskownik 50 x 15 mm i 50 x 10 mm lub profil zamknięty 50 x 30 mm i 80 x 30 mm(stal nierdzewna lub ocynkowana), złącze kątowe V104 lub kątownik 120 x120 x 10 mm (róg) Możliwe jest wkręcanie listw, palisad, itp.z przedniej strony profilu Przetwarzanie informacji Złącze kątowe V104 Płaskownik 50 x 10 mm Profil zamknięty 50 x 30 mm Profil zamknięty 80 x 30 mm Płaskownik 50 x 15 mm Kątowniki 120 x 120 x 10 mm 22

24 Balkony i balustrady P63 Balustrada 60 mm szerokość 40 mm wysokość szerokość wewnętrzna 51,5 mm P62 Wspornik balustrady 51 mm szerokość 21 mm wysokość Zaślepka dla balustrady P63/P62 czer ń, tworzywo sztuczne Profil poręczy P39 czerń 60 mm szerokość 39,5 mm wysokość szerokość wewnętrzna 40,2 mm P09 Balustrada 65 mm szerokość 45 mm wysokość szerokość wewnętrzna mm Zaślepka dla profilu poręczy P39 czer ń, tworzywo sztuczne 45 Zaślepka dla profilu poręczy P39 czer ń, tworzywo sztuczne Ceowniki 20 x 40 x 20 x 2 lub 20 x 40 x 20 x 4 Zaślepka aluminiowa dla balustrady P09 odlew aluminiowy, na zatrzask P35 Poręcz 50 x 35 x 2 mm szerokość wewnętrzna 35,5 mm inne modele 23

25 Balkony i balustrady P 662 Balustrada Ø 66,2 mm szerokość wewnętrzna 51,5 mm Metalowa zaślepka dla balustrady P662/P62 do spawania i przykręcania P62 Wspornik balustrady 51 mm szerokość 21 mm wysokość P15 Poręcz rurowa 80 mm szerokość 40 mm wysokość szerokość wewnętrzna 36 mm Zaślepka dla poręczy P15 Aluminium błyszczące na zatrzask P14 Wspornik balustrady 37,2 mm szerokość 16,5 mm wysokość P 341 Poręcz ze wzmocnieniem 120 x 40 x 2 mm szerokość wewnętrzna 100,8 mm Zaślepka dla poręczy P341 odlew aluminiowy do wbicia Nowość ulepszona jakość dla słupka 100 mm P 101 Poręcz ze wzmocnieniem 100 x 33 x 1,8 mm szerokość wewnętrzna 80,8 mm Zaślepka dla poręczy P101 odlew aluminiowy do wbicia Nowość ulepszona jakość dla słupka 80 mm 24

26 Balkony i balustrady Zaprojektuj z różnych przęseł ogrodzeniowych swoje własne, niepowtarzalne ogrodzenie P22 Przęsło ogrodzenia z kanałem na śrube 25 x 25 x 1,2 (Promień 6 zewn ętrzny) P19 Przęsło ogrodzenia z kanałem na śrube 25 x 15 x 1,2 (Promień 6 zewn ętrzny) P44 Przęsło ogrodzenia z kanałem na śrube 44 x 25 x 1,2 (Promień 11 zewn ętrzny) P04 Przęsło ogrodzenia z kanałem na śrube 25 x 25 x 1,2 (Promień 1 zewn ętrzny) P43 U - Klips (sztacheta) z kanałem na śrube 25 x 25 x 1,2 (Promień 1 zewn ętrzny) P42 D-Klips pokrywa dla U-Klips (Promień 1 zewn ętrzny) P40 Przęsło ogrodzenia z kanałem na śrube 40 x 25 x 1,2 (Promień 1 zewn ętrzny) P10 Przęsło ogrodzenia z kanałem na śrube 30 x 15 x 1,5 (Promień 4 wkl ęsły) P31 Przęsło ogrodzenia z kanałem na śrube 30 x 30 x 1,2 (Promień 5 wkl ęsły) 25

27 Rury półokrągłe i rury trapezowe idealnie nadają się jako wypełnienia do bram i balkonów P 9268 Rura półokrągła 30 x 20 x 1,3 P 9231 Rura półokrągła 40 x 25 x 1,3 P23 Rura półokrągła 44 x 26,6 x 1,2 Średnica wewnętrzna 23,6 mm P 9254 Profil zamknięty trapezowy 25 x 22 x 10 x 1,2 P 9227 Profil zamknięty trapezowy 30 x 25 x 10 x 1,3 P 9256 Profil do zabudowy 139 x 6,6 P 9279 Profil do ograniczenia widoczności 124 x 8,5 26

28 Czechy Liech. Eksport do 46 krajów Bodensee Bregenz Feldkirch Szwajcaria Niemcy Landeck Innsbruck Włochy Kufstein Lienz Salzburg Poszukujesz konkretnego profilu? Skorzystaj z naszych profili - wyszukiwarka na Wels Bischofshofen Villach Linz Steyr Klagenfurt Gmünd AUSTRIA Eisenerz Słowenia Graz Wels Bruck Krems St. Pölten Linz Steyr Baden Wiener Neustadt Czechy Wien Eisenstadt Gmünd Węgry Słowacja Krems Chorwacja Neunkirchen Tel 0043 (0) Fax 0043 (0) export@blecha.at Ingrid L. BLECHA Ges.m.b.H. IMPORT-EXPORT A-2620 NEUNKIRCHEN, Triftweg 102
