1 Pirometry stacjonarne Video - pirometry Kamery termowizyjne Pirometry przenośne katalog produktów Bezkontaktowe pomiary temperatury innowacyjna technologia podczerwieni

2 wybór odpowiedniego urządzenia Pomiar punktowy czy termowizyjny? Podstawą doboru urządzeń do bezkontaktowych pomiarów temperatury powierzchni jest wybór urządzenia w zależności od poniższych parametrów: Rodzaj powierzchni i długości fali Pirometry do pomiarów punktowych powinny być stosowane pod warunkiem, że wiesz w którym miejscu znajduje się punkt lub obszar krytyczny dla Twojej aplikacji. Znajomość wymiarów powierzchni mierzonej jest niezbędna do prawidłowego dobrania soczewki pirometru. Rodzaj powierzchni mierzonej definiuje typ urządzenia (działającego m.in. na określonej długości fali), które powinno zostać użyte w Twojej aplikacji. Emisyjność materiału Ɛ ma decydujący wpływ na uzyskane wyniki pomiarowe. Wybór odpowiedniego urządzenia jest niezwykle istotny przede wszystkim w przypadku metali, których emisyjność zależy zarówno od temperatury jak i od długości fali. Optris oferuje sprawdzone rozwiązania do większości zastosowań. Poniższe informacje pomogą Ci znaleźć właściwą długość fali dla Twojej aplikacji: 7,9 μm dla plastikowych folii i szklanych powierzchni (Typ urządzeń: P7) 8 14 μm dla powierzchni niemetalicznych (Typ urządzeń: LT) 4,64; 4,24; 3,9 μm dla specjalnych zastosowań (Typ urządzeń: F6; F2; MT) 5,0 μm dla powierzchni szklanych (Typ urządzeń: G5) 2,3; 1,6; 1,0; 0,5 μm dla ciekłych metali i powierzchni metalicznych (Typ urządzeń: 3M; 2M; 1M; 05M) Kalkulator plamki pomiarowej: /kalkulator-plamki Błąd (%) Temperatura ( C) Mała długość fali redukuje błędy pomiarowe na powierzchniach o niskiej, nieznanej lub zmieniającej się emisyjności (typowe dla np. metali). Charakterystyka przedstawia błędy pomiarowe w całym przedziale długości fali, jeśli emisyjność jest ustawiona błędnie tylko o 10% w stosunku do rzeczywistej. Zakres mierzonych temperatur Kamery termowizyjne takie, jak Optris PI powinny być stosowane w aplikacjach, w których istnieje więcej niż jeden punkt/obszar krytyczny dla Twojego procesu. Możesz wykorzystać kamerę termowizyjną do ich dokładnej lokalizacji a następnie zastąpić ją odpowiednią liczbą pirometrów. Temperatura powierzchni jest dodatkowym czynnikiem, decyującym o doborze konkretnego urządzenia. µm 0 C C 50 C C 200 C C 100 C C 50 C C Zakres pomiarowy powinien obejmować wszystkie istotne temperatury dla danej aplikacji. P7 LT MT G5 05M, 1M, 2M, 3M Temperatura ( C) Zakres temperatur mierzonych przez urządzenia Optris w zależności od długości fali. 2

3 innowacyjna technologia podczerwieni Szybkość procesu Aby uzyskać dokładny pomiar temperatury warto znać prędkość z jaką obiekty mierzone będą poruszały się przed pirometrem lub jak szybko będzie zmieniała się ich temperatura. Urządzenia dostępne w ofercie firmy Optris są w stanie zarejestrować zmianę temperatury w procesach trwających nawet 1ms! Wymiary i odległość od obiektu Rozdzielczość optyczna urządzenia jest dobierana w zależności od wymiarów powierzchni mierzonej oraz odległości pomiędzy nią a czujnikiem. Podobnie jak w przypadku emisyjności, wybór niewłaściwej soczewki będzie prowadził do dużych różnic temperatur ( T), pomiędzy wskazaniami pirometru a rzeczywistą temperaturą. Plamka urządzenia pomiarowego (d meas ) nie może być większa niż wymiary mierzonej powierzchni (d real ). W przeciwnym wypadku stosuje się następujący wzór: T real (d real / d meas ) 2 = T meas (dla d real d meas ) Przykład: pomiar temperatury elementów SMD 80 C (5 mm / 10 mm) 2 = 20 C 80 C (5 mm / 5 mm) 2 = 80 C Wyświetlanie szybkich zmian temperatury podczas cyklu pomiarowego. 20 C Możliwość integracji czujników Montaż urządzeń Oprtis odbywa się za pomocą opcjonalnych uchwytów lub kołnierzy montażowych. W zależności od rodzaju, dysponują one różnymi wyjściamy cyfrowymi i/lub analogowymi, które mogą służyć do np. automatycznego wyzwalania, ostrzegania lub zapisu danych. Wyjścia analogowe: 0 20 ma, 4 20 ma, 0 5 mv, 0 10 mv, termopara (typ J, typ K) Wyjścia cyfrowe: USB, RS232, RS485, przekaźnikowe, Profibus DP, CAN Bus, Ethernet Zbyt duża plamka urządzenia (spowodowana doborem niewłaściwej optyki) powoduje błędy powstałe w wyniku pomiaru tzw. temperatury tła 80 C Odpowiednio dobrana plamka urządzenia oraz poprawnie przeprowadzony pomiar temperatury 3

4 SERIA COMPACT Małe, kompaktowe pirometry, idealne do stosowania w ciasnym i gorącym otoczeniu pracy Model bazowy CS CSmicro CSmicro 2W CSmicro 2W CSmicro 2W Typ LT LT02 / LT15 / 3M LT15 / LT15H / LT22H hs LT 2M Klasyfikacja / cechy szczególne 1-częściowy, ze wskaźnikiem LED (samodiagnostyka, alarm, kod temperaturowy) 1-częściowy, z elektroniką na przewodzie oraz ze wskaźnikiem LED (alarm, kod temperaturowy) 1-częściowy, z elektroniką na przewodzie oraz ze wskaźnikiem LED (alarm, kod temperaturowy) 1-częściowy, z elektroniką na przewodzie oraz ze wskaźnikiem LED (alarm, kod temperaturowy), odporny na wys. temp. Detektor Termostos Termostos / 3M: Roz. InGaAs Termostos Termostos InGaAs Wymienna głowica 1-częściowy, z elektroniką na przewodzie oraz ze wskaźnikiem LED (alarm, kod temperaturowy) Moliwość skrócenia przewodu (za elektroniką) (za elektroniką) (za elektroniką) (za elektroniką) Gwint (głowica) M12x1 M12x1 M12x1 M18x1 M12x1 Zakres spektralny 8 14 μm 8 14 μm / 3M: 2.3 μm 8 14 μm 8 14 μm 1.6 μm Zakres pomiarowy 40 C C 40 C C 3ML: 50 C C 3MH: 100 C C 40 C C 20 C C 2ML: 250 C C 2MH: 385 C C Rozdzielczość 0.1 K 0.1 K 0.1 K K [>20 C] 0.1 K 4 Rozdzielczość optyczna 15:1 LT02: 2:1 / LT15: 15:1 / 3ML: 22:1 / 3MH: 33:1 LT15: 15:1 / LT15H: 15:1 / LT22H: 22:1 15:1 2ML: 40:1 2MH: 75:1 Opcja: soczewka CF Najmniejsza plamka (optyka CF / dodatkowa soczewka CF) mm LT02: mm LT15: mm 3M: mm LT15: mm LT15H: mm LT22H: mm mm 2MH: 1.5 mm@110 mm 2ML: 2.7 mm@110 mm Najmniejsza plamka (optyka SF) 7 mm 7 mm 7 mm 7 mm 7 mm Wskaźnik Dioda LED Dioda LED Dioda LED Dioda LED Dioda LED Czas odpowiedzi (90 %) 25 ms 30 ms LT: 30 ms / LTH: 150 ms 150 ms 10 ms Dokładność ±1.5 C lub ±1.5 % ±1.5 C lub ±1.5 % ±1.5 C lub ±1 % ±1 C lub ±1 % ±(0.3 % T Meas +2 C) Wyjścia analogowe: 0 20 ma / / / / / / / / / / / / / / / / / / / / / 4 20 ma / 0 5 V / 0 10 V / t/c (K/J) Dodatkowe wyjście analogowe Interfejsy: USB / RS232 / / / / / / / / / / / / / / / / / / / / / RS485 / Profibus / Ethernet Przetwarzanie sygnałów:: / / / / / / / / / / / / / / / MAX / MIN / AVG / HOLD T Amb Min. temp. pracy głowycy 20 C 20 C 20 C 20 C 20 C T Amb Max. temp. pracy głowycy 80 C LT02 / LT15: 120 C 3M: 85 C LT15: 120 C LT15H / LT22H: 180 C 75 C 125 C T Amb Max. temp. pracy elektroniki 80 C 80 C 75 C 75 C 75 C Wejścia funkcyjne / ilość / 1 / 1 / / / Zewnętrzna regulacja emisyjności (poprzez reg. napięcia) (poprzez reg. napięcia) Zewnętrzna regulacja temperatury tła Trigger do resetowania funkcji HOLD We/Wy cyfrowe / liczba Jednoczesne wyjście analog. i cyfr. Wyj. alarmowe niezależne od wyj. analog. Dodatkowe wyj. alarmowe / przekaźnik. Przedział napięcia zasilania 5 30 VDC 5 30 VDC 5 30 VDC 5 30 VDC 5 30 VDC Standardowa długość przewodu 1 m 1 m 1 m 4 m 1 m Opcjonalne długości przewodu 3 / 8 / 15 m Opcja do 9 m Opcja do 9 m Opcja do 9 m

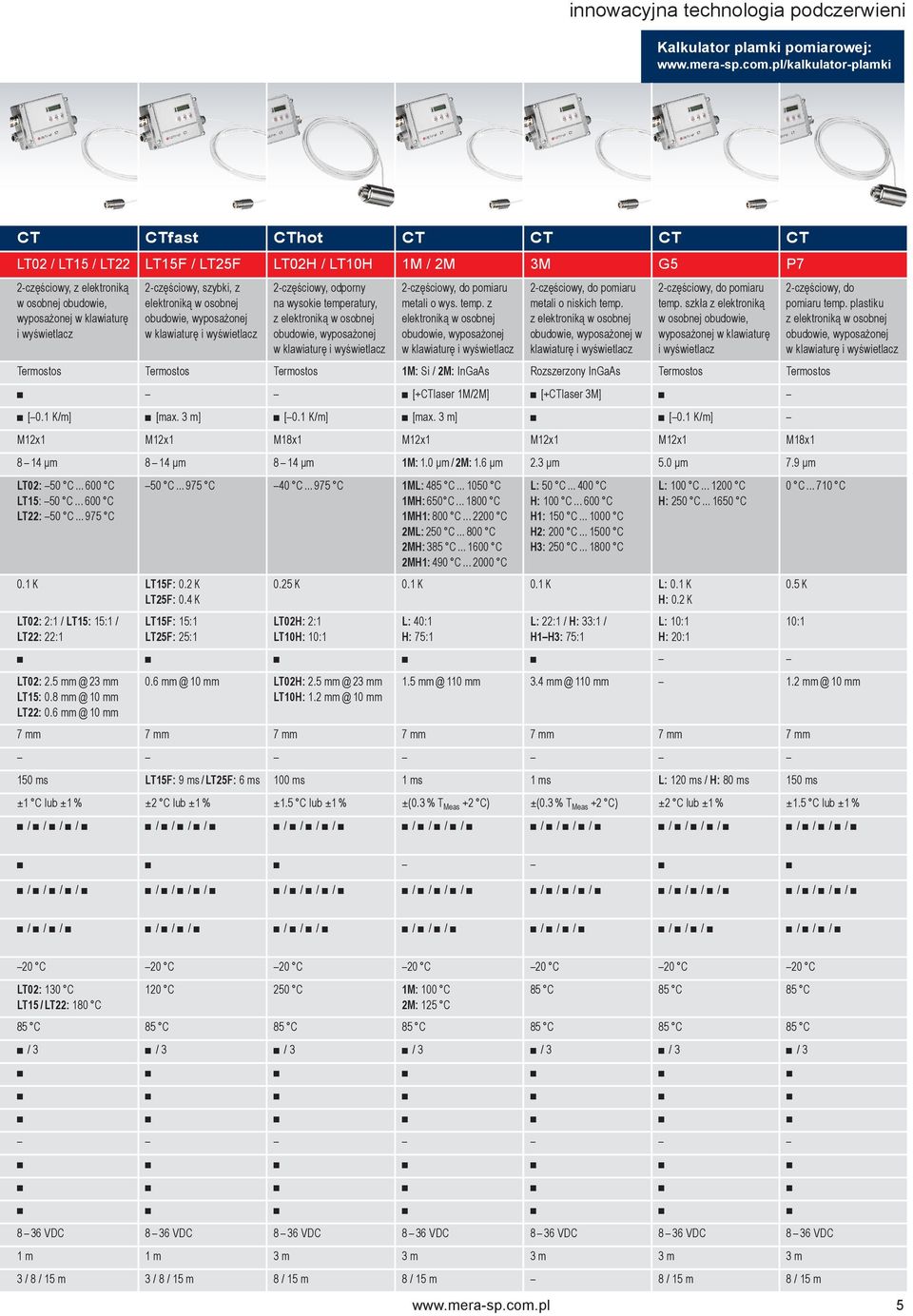

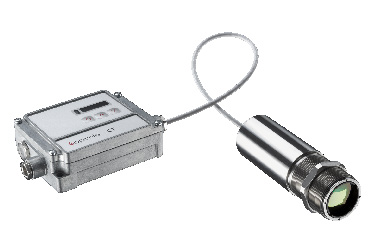

5 innowacyjna technologia podczerwieni Kalkulator plamki pomiarowej: /kalkulator-plamki CT CTfast CThot CT CT CT CT LT02 / LT15 / LT22 LT15F / LT25F LT02H / LT10H 1M / 2M 3M G5 P7 2-częściowy, z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, szybki, z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, odporny na wysokie temperatury, z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, do pomiaru metali o wys. temp. z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, do pomiaru metali o niskich temp. z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, do pomiaru temp. szkła z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz Termostos Termostos Termostos 1M: Si / 2M: InGaAs Rozszerzony InGaAs Termostos Termostos [+CTlaser 1M/2M] [+CTlaser 3M] [ 0.1 K/m] [max. 3 m] [ 0.1 K/m] [max. 3 m] [ 0.1 K/m] M12x1 M12x1 M18x1 M12x1 M12x1 M12x1 M18x μm 8 14 μm 8 14 μm 1M: 1.0 μm / 2M: 1.6 μm 2.3 μm 5.0 μm 7.9 μm LT02: 50 C C LT15: 50 C C LT22: 50 C C 0.1 K LT15F: 0.2 K LT25F: 0.4 K LT02: 2:1 / LT15: 15:1 / LT22: 22:1 50 C C 40 C C 1ML: 485 C C 1MH: 650 C C 1MH1: 800 C C 2ML: 250 C C 2MH: 385 C C 2MH1: 490 C C LT15F: 15:1 LT25F: 25:1 L: 50 C C H: 100 C C H1: 150 C C H2: 200 C C H3: 250 C C 0.25 K 0.1 K 0.1 K L: 0.1 K H: 0.2 K LT02H: 2:1 LT10H: 10:1 L: 40:1 H: 75:1 L: 22:1 / H: 33:1 / H1 H3: 75:1 L: 100 C C H: 250 C C LT02: mm LT15: mm LT22: mm mm LT02H: mm LT10H: mm L: 10:1 H: 20:1 2-częściowy, do pomiaru temp. plastiku z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 0 C C mm mm mm 7 mm 7 mm 7 mm 7 mm 7 mm 7 mm 7 mm 150 ms LT15F: 9 ms / LT25F: 6 ms 100 ms 1 ms 1 ms L: 120 ms / H: 80 ms 150 ms ±1 C lub ±1 % ±2 C lub ±1 % ±1.5 C lub ±1 % ±(0.3 % T Meas +2 C) ±(0.3 % T Meas +2 C) ±2 C lub ±1 % ±1.5 C lub ±1 % / / / / / / / / / / / / / / / / / / / / / / / / / / / / 0.5 K 10:1 / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 20 C 20 C 20 C 20 C 20 C 20 C 20 C LT02: 130 C LT15 / LT22: 180 C 120 C 250 C 1M: 100 C 2M: 125 C 85 C 85 C 85 C 85 C 85 C 85 C 85 C 85 C 85 C 85 C / 3 / 3 / 3 / 3 / 3 / 3 / VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 1 m 1 m 3 m 3 m 3 m 3 m 3 m 3 / 8 / 15 m 3 / 8 / 15 m 8 / 15 m 8 / 15 m 8 / 15 m 8 / 15 m 5

6 SERIA High Performance Pirometry z największą rozdzielczością optyczną oraz z podwójnym celownikiem laserowym Model bazowy CSlaser CSlaser CSlaser CTlaser CTlaser Typ LT / hs LT 2M G5HF LT / LTF 05M Klasyfikacja / cechy szczególne 1-częściowy, z elektroniką wbudowaną w głowicę 1-częściowy, do pomiaru temp. metali, z elektroniką wbudowaną w głowicę 1-częściowy, do pomiaru temp. szkła, z elektroniką wbudowaną w głowicę 2-częściowy, szybki, z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz Detektor Termostos InGaAs Termostos Termostos Si Wymienna głowica 2-częściowy, do pomiaru ciekłego metalu o wys. temp., z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz Możliwość skrócenia przewodu [max. 6 m] [max. 6 m] Gwint (głowica) M48x1.5 M48x1.5 M48x1.5 M48x1.5 M48x1.5 Zakres spektralny 8 14 μm 1.6 μm 5.0 μm 8 14 μm μm Zakres pomiarowy LT: 30 C C hs LT: 20 C C L: 250 C C H: 385 C C C 50 C C 1000 C C Rozdzielczość LT: 0.1 K / hs LT: K 0.1 K 0.1 K LT: 0.1 K / LTF: 0.5 K 0.2 K Rozdzielczość optyczna 50:1 300:1 45:1 LT: 75:1 150:1 LTF: 50:1 Opcja: soczewka CF Najmniejsza plamka (optyka CF / dodatkowa soczewka CF) mm mm mm LT: mm LTF: mm Najmniejsza plamka (optyka SF) mm mm mm LT: mm mm LTF: mm Wskaźnik Podwójny laser Podwójny laser Podwójny laser Podwójny laser Podwójny laser Czas odpowiedzi (90 %) 150 ms 10 ms 30 ms LT: 120 ms / LTF: 9 ms 1 ms Dokładność ±1 C lub ±1 % ±(0.3 % T Meas +2 C) ±1% lub ±1 C LT: ±1 C lub ±1 % ±(0.3 % T Meas +2 C) LTF: ±1.5 C lub ±1.5 % Wyjścia analogowe: 0 20 ma / / / / / / / / / / / / / / / / / / / / / 4 20 ma / 0 5 V / 0 10 V / t/c (K/J) Dodatkowe wyjście analogowe Interfejsy: / / / / / / / / / / / / / / / / / / / / USB / RS232 / RS485 / Profibus / Ethernet Przetwarzanie sygnałów:: / / / / / / / / / / / / / / / MAX / MIN / AVG / HOLD T Amb Min. temp. pracy głowycy 20 C 20 C 20 C 20 C 20 C T Amb Max. temp. pracy głowycy 85 C 85 C 85 C 85 C 85 C T Amb Max. temp. pracy elektroniki 85 C 85 C 85 C 85 C 85 C Wejścia funkcyjne / ilość / / / / 3 / 3 Zewnętrzna regulacja emisyjności Zewnętrzna regulacja temperatury tła Trigger do resetowania funkcji HOLD We/Wy cyfrowe / liczba Jednoczesne wyjście analog. i cyfr. Wyj. alarmowe niezależne od wyj. analog. Dodatkowe wyj. alarmowe / przekaźnik. Przedział napięcia zasilania 5 30 VDC 5 30 VDC 5 28 VDC 8 36 VDC 8 36 VDC Standardowa długość przewodu 3 m 3 m 3 m 3 m 3 m Opcjonalne długości przewodu 8 / 15 m 8 / 15 m 3 m / 8 m / 15 m 8 / 15 m 8 / 15 m 6

7 innowacyjna technologia podczerwieni Kalkulator plamki pomiarowej: /kalkulator-plamki CTlaser CTlaser CT XL CTlaser CTlaser CTlaser CTratio 1M / 2M 3M 3M MT / F2 / F6 G5 P7 1M 2-częściowy, do pomiaru metali o wys. temp., z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, do pomiaru metali o niskiej temp. z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, do aplikacji wykorzystujących laser. z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy, z elektroniką w osobnej obudowie, (klawiaturę i wyświetlacz): MT: przez płomienie F2: płomień CO 2 F6: płomień CO 2-częściowy, do pomiaru temp. szkła z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 2-częściowy do pomiaru temp. plastiku z elektroniką w osobnej obudowie, wyposażonej w klawiaturę i wyświetlacz 1M: Si / 2M: InGaAs Rozszerzony InGaAs Rozszerzony InGaAs Termostos Termostos Termostos warstwa Si [+CT 1M / 2M] [+CT 3M] [max. 6 m] [max. 6 m] [max. 6 m] [max. 6 m] [max. 6 m] M48x1.5 M48x1.5 M30x1 M48x1.5 M48x1.5 M48x1.5 M18x1 1M: 1.0 μm 2M: 1.6 μm 1ML: 485 C C 1MH: 650 C C 1MH1: 800 C C 2ML: 250 C C 2MH: 385 C C 2MH1: 490 C C 2.3 μm 2.3 μm MT: 3.9 μm / F2: 4.24 μm / F6: 4.64 μm L: 50 C C H: 100 C C H1: 150 C C H2: 200 C C H3: 250 C C H: 100 C C H1: 150 C C H2: 200 C C H3: 250 C C MT: 200 C C F2/6: 200 C C Pirometr do pomiaru temp. metali, z przewodem z włókna szklanego i ze wskaźnikiem laserowym z elektroniką w osobnej obudowie 5.0 μm 7.9 μm μm L: 100 C C H: 250 C C 0 C C 700 C C 0.1 K 0.1 K 0.1 K 0.1 K L: 0.1 K / H: 0.2 K 0.5 K 0.1 K (> 900 C) L: 150:1 H: 300:1 L: 60:1 / H: 100:1 / H1-H3: 300:1 H: 100:1 H1-H3: 300:1 45:1 L: 45:1 H: 70:1 45:1 40: mm mm mm mm 1 70 mm mm mm mm mm mm mm mm mm mm Podwójny laser Podwójny laser Podwójny laser Podwójny laser Podwójny laser Laser 1 ms 1 ms 1 ms 10 ms L: 120 ms / H: 80 ms 150 ms 5 ms ±(0,3 % T Meas +2 C) ±(0.3 % T Meas +2 C) ±(0.3 % T Meas +2 C) ±1.5 C lub ±1 % ±1 C lub ±1 % ±1.5 C lub ±1 % ±(0.5 % T Meas +1 C) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 20 C 20 C 20 C 20 C 20 C 20 C 20 C 85 C 85 C 85 C 85 C 85 C 85 C 250 C 85 C 85 C 85 C 85 C 85 C 85 C 85 C / 3 / 3 / 3 / 3 / 3 / 3 / (poprzez We/Wy) / 2 (poprzez We/Wy) 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 8 36 VDC 3 m 3 m 3 m 3 m 3 m 3 m 3 m 8 / 15 m 8 / 15 m 8 / 15 m 8 / 15 m 8 / 15 m 6 / 10 / 15 / 22 m 7

8 Video pirometry Pirometry stacjonarne z najwyższą rozdzielczością optyczną, wyposażone w opatentowany, krzyżowy celownik laserowy Model bazowy CSvideo CTvideo CTvideo Typ 2M (L / H) 1M / 2M (L / H) 3M (L / H) Klasyfikacja / cechy szczególne 1-częściowy pirometr z elektroniką wbudowaną w głowicę, wyposażony w kamerę video oraz krzyżowy celownik laserowy, przeznaczony do pomiaru temperatury metali 1) Specyfikacja dotyczy obiektów o temperaturze najmniejszemu zakresowi pomiarowemu +50 C 2-częściowy pirometr do pomiaru metalu o wys. temp., z elektroniką w osobnej obudowie, wyposażony w kamerę video oraz krzyżowy celownik laserowy 2-częściowy pirometr do pomiaru metalu o niskiej. temp., z elektroniką w osobnej obudowie, wyposażony w kamerę video oraz krzyżowy celownik laserowy Detektor InGaAs 1M: Si / 2M: InGaAs Rozszerzony InGaAs Wymienna głowica [+CT 1M / 2M] [+CT 3M] Możliwość skrócenia przewodu [max. 6 m] [max. 6 m] Gwint (głowica) M48x1.5 M48x1.5 M48x1.5 Zakres spektralny 1.6 μm 1M: 1.0 μm / 2M: 1.6 μm 2.3 μm Zakres pomiarowy (skalowany w oprogramowaniu) 250 C C (2ML) 385 C C (2MH) 485 C C (1ML) 650 C C (1MH) 800 C C (1MH1) 250 C C (2ML) 385 C C (2MH) 490 C C (2MH1) Rozdzielczość 0.1 K ML: 0.1 K / MH: 0.2 K 0.1 K 50 C C (3ML) 100 C C (3MH) 150 C C (3MH1) 1) 200 C C (3MH2) 1) 250 C C (3MH3) 1) Rozdzielczość optyczna 2MH: 300:1 / 2ML: 150:1 L: 150:1 / H: 300:1 L: 60:1 / H: 100:1 / H1 H3: 300:1 Najmniejsza plamka (optyka CF) Optyka CF regulowana w zakresie 90 mm do 250 mm Najmniejsza plamka (optyka SF) Optyka SF regulowana w zakresie 200 mm do nieskończoności 2ML: mm (CF) 2MH: mm (CF) 2ML: mm (SF) 2MH: mm (SF) 1ML/2ML: mm (CF) 1MH-H1/ 2MH-H1: mm (CF) 1ML/2ML: mm (SF) 1MH-H1/ 2MH-H1: mm (SF) 3ML: mm (CF) 3MH: mm (CF) 3MH1 H3: mm (CF) 3MH: mm (SF) 3MH: mm (SF) 3MH1 H3: mm (SF) Wskaźnik kamera video oraz celownik laserowy kamera video oraz celownik laserowy kamera video oraz celownik laserowy Czas odpowiedzi (90 %) 10 ms 1 ms 1 ms Dokładność ±(0.3 % T Meas +2 C) ±(0.3 % T Meas +2 C) ±(0.3 % T Meas +2 C) Wyjścia analogowe: 0 20 ma / / / / / / / / / / / / / 4 20 ma / 0 5 V / 0 10 V / t/c (K/J) Interfejsy: USB / RS232 / / / / / / / / / / / / / RS485 / Profibus / Ethernet Przetwarzanie sygnałów:: / / / / / / / / / MAX / MIN / AVG / HOLD T Amb Min. temp. pracy głowycy 20 C 20 C 20 C T Amb Max. temp. pracy głowycy 70 C 85 C 85 C T Amb Max. temp. pracy elektroniki 70 C 85 C 85 C Wejścia funkcyjne / liczba / / 3 / 3 Zewnętrzna regulacja emisyjności Zewnętrzna regulacja temperatury tła Trigger do resetowania funkcji HOLD Jednoczesne wyjście analog. i cyfr. Wyjścia alarmowe niezależne od wyjścia analogowego Dodatkowe wyjście alarmowe 0 30 V / 500 ma (otwarty kolektor) 24 V / 50 ma (otwarty kolektor) 24 V / 50 ma (otwarty kolektor) Przedział napięcia zasilania 5 28 VDC 8 36 VDC 8 36 VDC Standardowa długość przewodu 3 m 3 m 3 m Opcjonalne długości przewodu 8 / 15 m 5 / 10 m 5 / 10 m 8

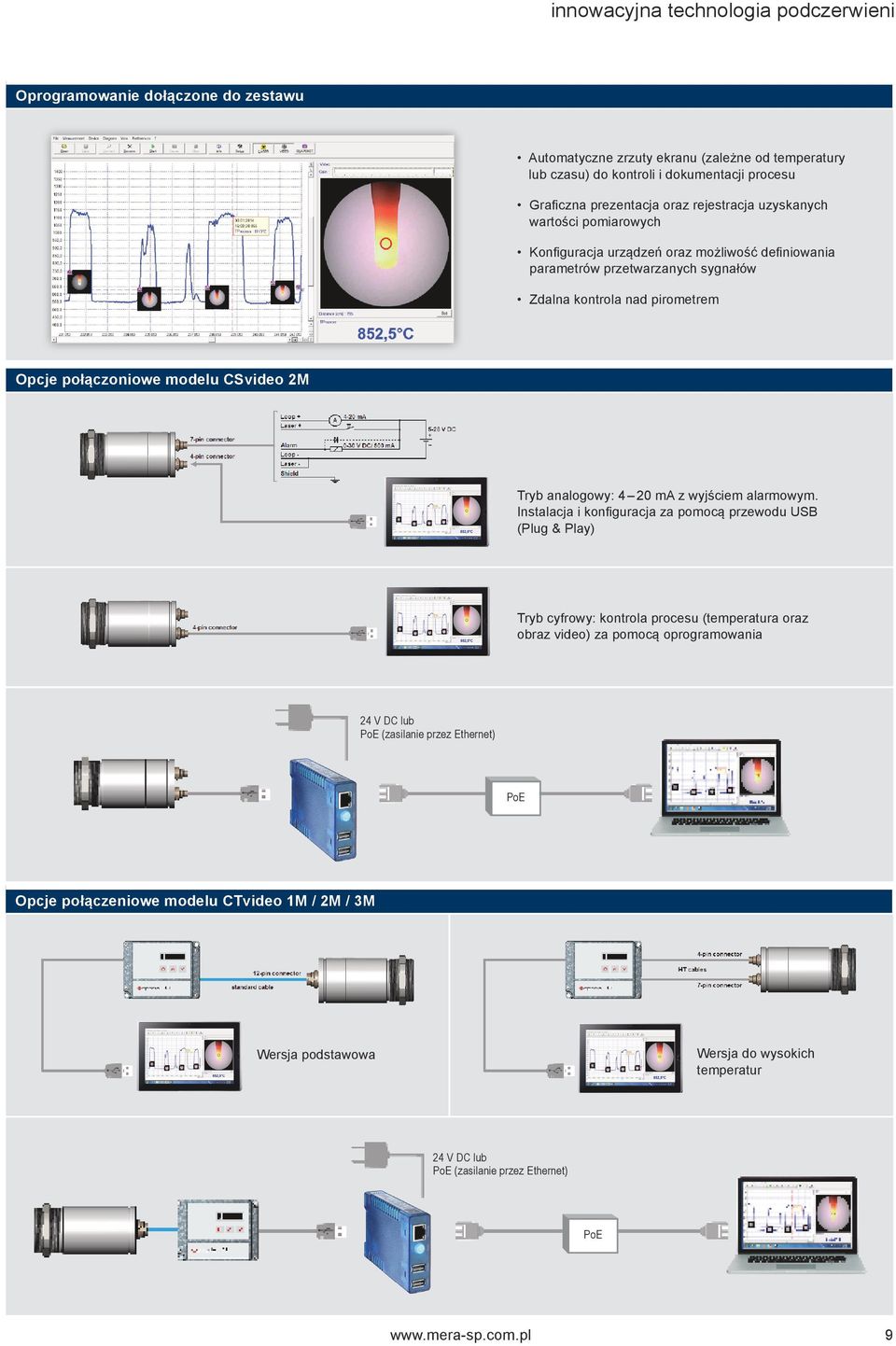

9 innowacyjna technologia podczerwieni Oprogramowanie dołączone do zestawu Automatyczne zrzuty ekranu (zależne od temperatury lub czasu) do kontroli i dokumentacji procesu Graficzna prezentacja oraz rejestracja uzyskanych wartości pomiarowych Konfiguracja urządzeń oraz możliwość definiowania parametrów przetwarzanych sygnałów Zdalna kontrola nad pirometrem Opcje połączoniowe modelu CSvideo 2M Tryb analogowy: 4 20 ma z wyjściem alarmowym. Instalacja i konfiguracja za pomocą przewodu USB (Plug & Play) Tryb cyfrowy: kontrola procesu (temperatura oraz obraz video) za pomocą oprogramowania 24 V DC lub PoE (zasilanie przez Ethernet) PoE Opcje połączeniowe modelu CTvideo 1M / 2M / 3M Wersja podstawowa Wersja do wysokich temperatur 24 V DC lub PoE (zasilanie przez Ethernet) PoE 9

10 kamery termowizyjne Kompaktowe kamery termowizyjne do monitorowania procesów szybkozmiennych, wyposażone w funckję skanera liniowego Model bazowy PI 160 PI 200 / PI 230 PI 400 / PI 450 Typ IR BI-SPEKTRALNA IR Detektor FPA, niechłodzony (25 μm x 25 μm) FPA, niechłodzony (25 μm x 25 μm) FPA, niechłodzony (25 μm x 25 μm) Rozdzielczość optyczna 160 x 120 pikseli 160 x 120 pikseli 382 x 288 pikseli Zakres spektralny μm μm μm Zakres pomiarowy 20 C C, 0 C C, 150 C C, opcjonalny zakres: 200 C C (opcja) * 20 C C, 0 C C, 150 C C, opcjonalny zakres: 200 C C (opcja) * Częstotliwość odświeżania 120 Hz 128 Hz *** 80 Hz Optyka (FOV) 23 x 17 FOV / f = 10 mm 6 x 5 FOV / f = 35,5 mm 41 x 31 FOV / f = 5,7 mm 72 x 52 FOV / f = 3,3 mm 23 x 17 FOV ** / f = 10 mm 6 x 5 FOV / f = 35,5 mm 41 x 31 FOV ** / f = 5,7 mm 72 x 52 FOV / f = 3,3 mm 20 C C, 0 C C, 150 C C, opcjonalny zakres: 200 C C (opcja dla PI 400) 38 x 29 FOV / f = 15 mm 62 x 49 FOV / f = 8 mm 13 x 10 FOV / f = 41 mm Czułość termiczna (NETD) Kamera video (tylko dla kamer bi-spektralnych) 0.08 K dla 23 x 17 FOV / F = K dla 6 x 5 FOV / F = K dla 41 x 31 FOV oraz 72 x 52 FOV / F = K dla 23 x 17 FOV / F = K dla 6 x 5 FOV / F = K dla 41 x 31 FOV oraz 72 x 52 FOV / F = 1 Rozdzielczość optyczna: 640 x 480 pikseli Częstotliwość odświerzania: 32 Hz *** Optyka (FOV): PI 200: 54 x 40, PI 230: 30 x 23 PI 400: 0.08 K PI 450: 0.04 K dla 38 x 29 FOV / F = 0.8 PI 400: 0.08 K PI 450: 0.04 K dla 62 x 49 FOV / F = 0.8 PI 400: 0.1 K PI 450: 0.06 K dla 13 x 10 FOV / F = 1.0 Dokładność ±2 C lub ±2 % (która większa) ±2 C lub ±2 % (która większa) ±2 C lub ±2 % (która większa) Interfejs PC USB 2.0 USB 2.0 USB 2.0 Interfejs procesowy (PIF) Standardowy PIF Przemysłowy PIF (opcja) Standardowy PIF: wejście 0 10 V, wejście cyfrowe (max. 24 V), wyjście 0 10 V Przemysłowy PIF: 2 x wejście 0 10 V, wejście cyfrowe (max. 24 V), 3 x wyjście 0 10 V, 3 x wyjście przekaźnikowe (0 30 V / 400 ma), wyjście fail-safe wejście 0 10 V, wejście cyfrowe (max. 24 V), wyjście 0 10 V Standardowy PIF: wejście 0 10 V, wejście cyfrowe (max. 24 V), wyjście 0 10 V Przemysłowy PIF: 2 x wejście 0 10 V, wejście cyfrowe (max. 24 V), 3 x wyjście 0 10 V, 3 x wyjście przekaźnikowe (0 30 V / 400 ma), wyjście fail-safe Temperatura pracy (T Amb ) 0 C C 0 C C PI 400: 0 C C / PI 450: 0 C C Temperatura przechowywania 40 C C 40 C C PI 400: 40 C C PI 450: 40 C C Wilgotność względna %, bez kondensacji %, bez kondensacji %, bez kondensacji Obudowa (wymiary / stopień IP) 45 mm x 45 mm x 62 mm / IP 67 (NEMA 4) 45 mm x 45 mm x 62 mm / IP 67 (NEMA 4) 46 mm x 56 mm x 90 mm / IP 67 (NEMA 4) Waga 195 g (z optyką) 215 g (z optyką) 320 g (z optyką) Wstrząsy / wibracje Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) Mocowanie statywu ¼ -20 UNC ¼ - 20 UNC ¼ - 20 UNC Zasilanie przez USB przez USB przez USB Wyposażenie (standard) Kamera z jedną, wybraną soczewką Przewód USB (1 m) Mini statyw Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka Kamera z jedną, wybraną soczewką Przewód USB (1 m) Mini statyw Narzędzie do ustawiania ostrości Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) Kamera z jedną, wybraną soczewką Przewód USB (1 m) Mini statyw Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka * Zakres ten nie jest dostępny dla optyki 72 HFOV ** Dla idealnej kombinacji obrazu termowizyjnego i widzialnego, poleca się zastosowanie optyki 41 HFOV dla kamery PI 200 oraz 23 HFOV dla PI

11 innowacyjna technologia podczerwieni Kalkulator optyki: /kalkulator-optyki PI 450 G7 PI 640 PI 1M IR IR IR FPA, niechłodzony (25 μm x 25 μm) FPA, niechłodzony (17 µm x 17 µm) CMOS (15 μm x 15 μm) 382 x 288 pikseli 640 x 480 pikseli VGA 382 x Hz, przełączalny do 27 Hz, 72 x Hz 7.9 μm μm μm C C, C, C C C 80 Hz / przełączalny do 27 Hz 32 Hz 38 x 29 FOV / f = 15 mm 62 x 49 FOV / f = 8 mm 33 x 25 FOV / f = 19 mm 60 x 45 FOV / f = 10 mm 382 x 288 pikseli: 51 x 39 / f = 6 mm 26 x 20 / f = 12 mm 20 x 15 / f = 16 mm 13 x 10 / f = 25 mm 6.2 x 4.7 / f = 50 mm 4.0 x 3.0 / f = 75 mm 130 mk 75 mk < 1 K (700 C) < 2 K (1000 C) ±2 C lub ±2 % (która większa) ±2 C lub ±2 % (która większa) ±2 C lub ±2 % (która większa) USB 2.0 USB 2.0 USB 2.0 Standardowy PIF: wejście 0 10 V, wejście cyfrowe (max. 24 V), wyjście 0 10 V Przemysłowy PIF: 2 x wejście 0 10 V, wejście cyfrowe (max. 24 V), 3 x wyjście 0 10 V, 3 x wyjście przekaźnikowe (0 30 V / 400 ma), wyjście fail-safe Standardowy PIF: wejście 0 10 V, wejście cyfrowe (max. 24 V), 0 10 V Przemysłowy PIF: 2 x wejście 0 10 V, wejście cyfrowe (max. 24 V), 3 x wyjście 0 10 V, 3 x wyjście przekaźnikowe (0 30 V/ 400 ma), wyjście fail-safe C C C C C C Standardowy PIF: wejście 0 10 V, wejście cyfrowe (max. 24 V), wyjście 0 10 V Przemysłowy PIF: 2 x wejście 0 10 V, wejście cyfrowe (max. 24 V), 3 x wyjście 0 10 V, 3 x wyjście przekaźnikowe (0 30 V/ 400 ma), wyjście fail-safe %, bez kondensacji %, bez kondensacji %, bez kondensacji 46 mm x 56 mm x 90 mm/ IP 67 (NEMA 4) 46 mm x 56 mm x 90 mm / IP 67 (NEMA 4) 6 mm x 56 mm x 90 mm / IP 67 (NEMA 4) 320 g (z optyką) 320 g (z optyką) 320 g (z optyką) Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) ¼ - 20 UNC ¼ - 20 UNC ¼ - 20 UNC przez USB przez USB przez USB Kamera z jedną, wybraną soczewką Przewód USB (1 m) Mini statyw Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka Kamera z jedną, wybraną soczewką Przewód USB (1 m) Mini statyw Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka *** Dostępne są poniższe opcje: Opcja 1 (IR z 96 Hz przy 160 x 120 px; VIS z 32 Hz przy 640 x 480 px) Opcja 2 (IR z 128 Hz przy 160 x 120 px; VIS z 32 Hz przy 596 x 447 px) Wstrząsy: IEC (25 g i 50 g) Wibracje: IEC (przebieg sinsoidalny)/ IEC (szum szerokopasmowy) Kamera z jedną, wybraną soczewką Osłona ochronna na soczewkę w zestawie ze szkłem zabezpieczającym Przewód USB (1 m) Mini statyw Interfejs procesowy PIF z terminalem (1 m) Oprogramowanie Optris PI Connect Aluminiowa walizka 11

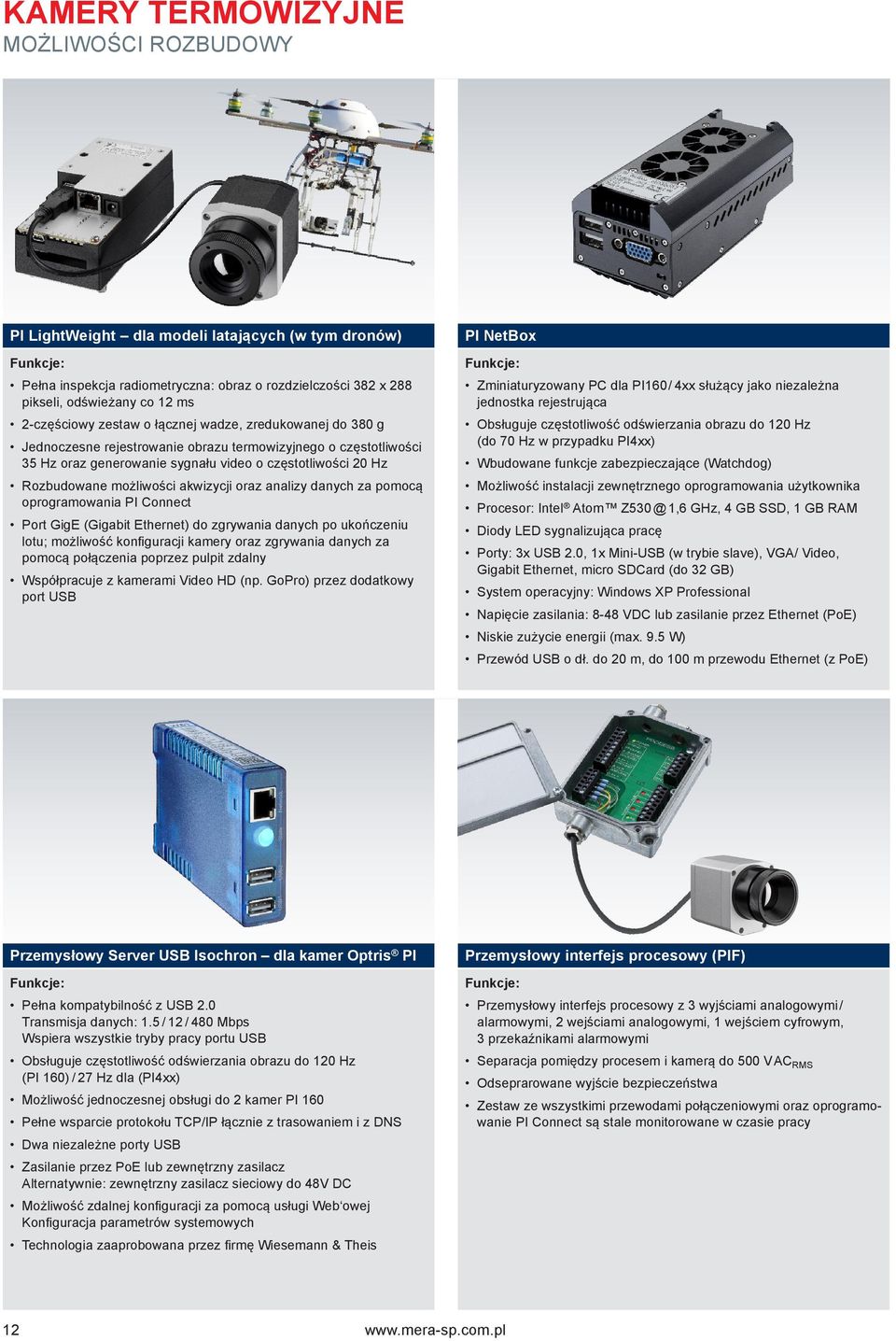

12 kamery termowizyjne Możliwości rozbudowy PI LightWeight dla modeli latających (w tym dronów) Funkcje: Pełna inspekcja radiometryczna: obraz o rozdzielczości 382 x 288 pikseli, odświeżany co 12 ms 2-częściowy zestaw o łącznej wadze, zredukowanej do 380 g Jednoczesne rejestrowanie obrazu termowizyjnego o częstotliwości 35 Hz oraz generowanie sygnału video o częstotliwości 20 Hz Rozbudowane możliwości akwizycji oraz analizy danych za pomocą oprogramowania PI Connect Port GigE (Gigabit Ethernet) do zgrywania danych po ukończeniu lotu; możliwość konfiguracji kamery oraz zgrywania danych za pomocą połączenia poprzez pulpit zdalny Współpracuje z kamerami Video HD (np. GoPro) przez dodatkowy port USB PI NetBox Funkcje: Zminiaturyzowany PC dla PI160 / 4xx służący jako niezależna jednostka rejestrująca Obsługuje częstotliwość odświerzania obrazu do 120 Hz (do 70 Hz w przypadku PI4xx) Wbudowane funkcje zabezpieczające (Watchdog) Możliwość instalacji zewnętrznego oprogramowania użytkownika Procesor: Intel Atom 1,6 GHz, 4 GB SSD, 1 GB RAM Diody LED sygnalizująca pracę Porty: 3x USB 2.0, 1x Mini-USB (w trybie slave), VGA/ Video, Gigabit Ethernet, micro SDCard (do 32 GB) System operacyjny: Windows XP Professional Napięcie zasilania: 8-48 VDC lub zasilanie przez Ethernet (PoE) Niskie zużycie energii (max. 9.5 W) Przewód USB o dł. do 20 m, do 100 m przewodu Ethernet (z PoE) Przemysłowy Server USB Isochron dla kamer Optris PI Funkcje: Pełna kompatybilność z USB 2.0 Transmisja danych: 1.5 / 12 / 480 Mbps Wspiera wszystkie tryby pracy portu USB Obsługuje częstotliwość odświerzania obrazu do 120 Hz (PI 160) / 27 Hz dla (PI4xx) Możliwość jednoczesnej obsługi do 2 kamer PI 160 Pełne wsparcie protokołu TCP/IP łącznie z trasowaniem i z DNS Dwa niezależne porty USB Zasilanie przez PoE lub zewnętrzny zasilacz Alternatywnie: zewnętrzny zasilacz sieciowy do 48V DC Możliwość zdalnej konfiguracji za pomocą usługi Web owej Konfiguracja parametrów systemowych Technologia zaaprobowana przez firmę Wiesemann & Theis Przemysłowy interfejs procesowy (PIF) Funkcje: Przemysłowy interfejs procesowy z 3 wyjściami analogowymi / alarmowymi, 2 wejściami analogowymi, 1 wejściem cyfrowym, 3 przekaźnikami alarmowymi Separacja pomiędzy procesem i kamerą do 500 V AC RMS Odseprarowane wyjście bezpieczeństwa Zestaw ze wszystkimi przewodami połączeniowymi oraz oprogramowanie PI Connect są stale monitorowane w czasie pracy 12

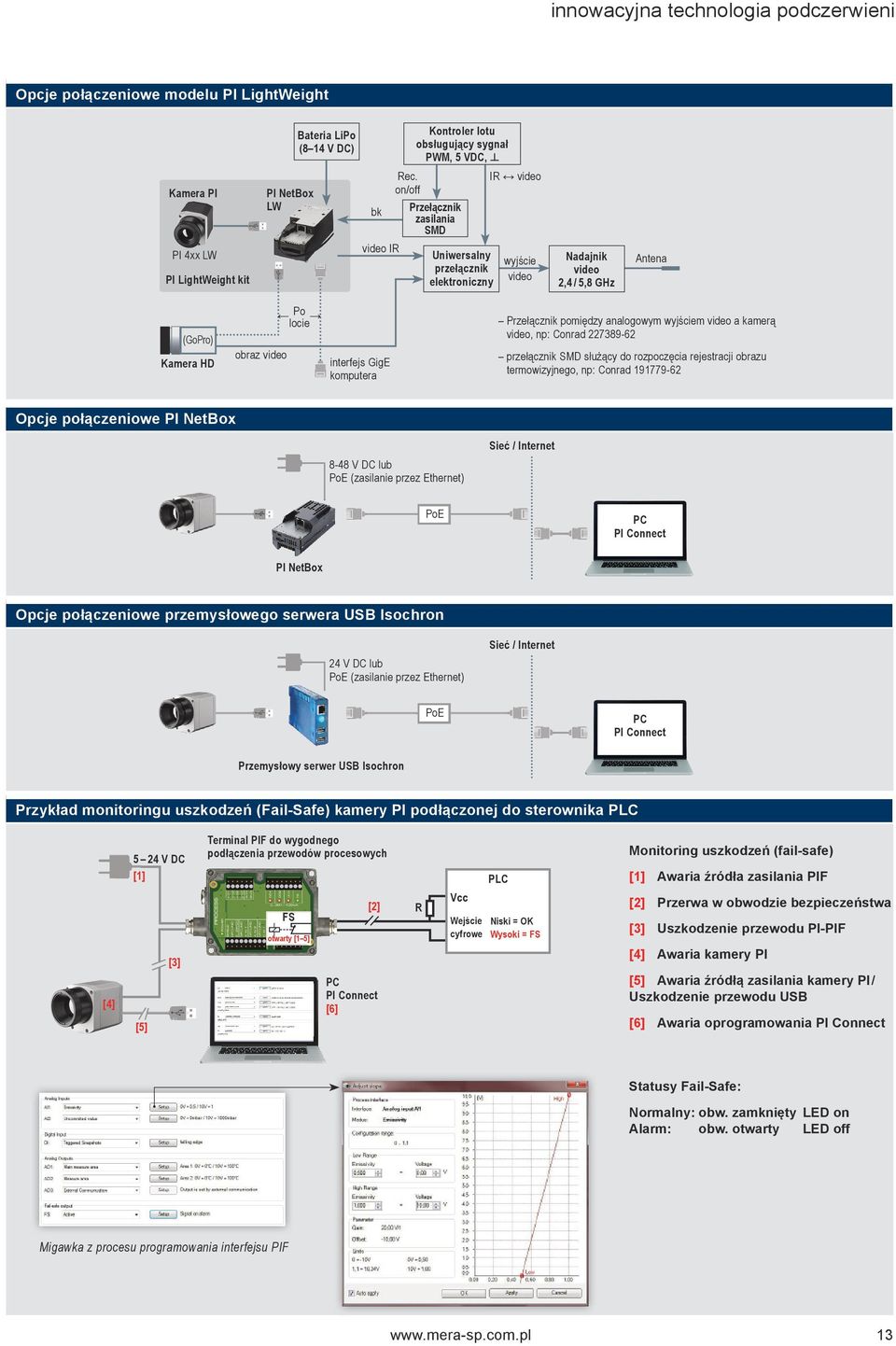

13 innowacyjna technologia podczerwieni Opcje połączeniowe modelu PI LightWeight Kamera PI PI 4xx LW PI LightWeight kit PI NetBox LW Bateria LiPo (8 14 V DC) bk video IR Kontroler lotu obsługujący sygnał PWM, 5 VDC, Rec. IR video on/off Przełącznik zasilania SMD Uniwersalny przełącznik elektroniczny wyjście video Nadajnik video 2,4 / 5,8 GHz Antena (GoPro) Kamera HD obraz video Po locie interfejs GigE komputera Przełącznik pomiędzy analogowym wyjściem video a kamerą video, np: Conrad przełącznik SMD służący do rozpoczęcia rejestracji obrazu termowizyjnego, np: Conrad Opcje połączeniowe PI NetBox 8-48 V DC lub PoE (zasilanie przez Ethernet) Sieć / Internet PoE PC PI Connect PI NetBox Opcje połączeniowe przemysłowego serwera USB Isochron 24 V DC lub PoE (zasilanie przez Ethernet) Sieć / Internet PoE PC PI Connect Przemysłowy serwer USB Isochron Przykład monitoringu uszkodzeń (Fail-Safe) kamery PI podłączonej do sterownika PLC [4] 5 24 V DC [1] [5] [3] Terminal PIF do wygodnego podłączenia przewodów procesowych FS otwarty [1 5] PC PI Connect [6] [2] R Vcc Wejście cyfrowe PLC Niski = OK Wysoki = FS Monitoring uszkodzeń (fail-safe) [1] awaria źródła zasilania PIF [2] Przerwa w obwodzie bezpieczeństwa [3] uszkodzenie przewodu PI-PIF [4] Awaria kamery PI [5] Awaria źródłą zasilania kamery PI / Uszkodzenie przewodu USB [6] awaria oprogramowania PI Connect Statusy Fail-Safe: Normalny: obw. zamknięty LED on Alarm: obw. otwarty LED off Migawka z procesu programowania interfejsu PIF 13

14 Oprogramowanie optris PI CONNECT Oprogramowanie Bezpłatne, intuicyjne 1 oprogramowanie 2 z możliwością rozbudowy Brak dodatkowych kosztów Brak ograniczeń licencyjnych Nowoczesne oprogramowanie z intuicyjnym interfejsem Umożliwia zdalną obsługę i konfigurację kamer Wyświetla obraz pochodzący z wielu kamer w niezależnych od siebie oknach Kompatybilne z systemami Windows XP, Vista, 7, 8 oraz Linux (Ubuntu) Otwarte oprogramowanie z możliwością dostosowania do własnych potrzeb w ramach pakietu SDK Zaawansowane funkcje analizy danych online i offline Temperatura wyświetlana w czasie rzeczywistym w postaci danych liczbowych lub wykresu Narzędzia umożliwiające tworzenie obszarów pomiarowych oraz automatyczną detekcję gorących/ zimnych punktów Operacje logiczne na uzyskanych wynikach pomiarowych (np. odejmowanie obszarów) Możliwość odtworzenia plików radiometrycznych w zwolnionym tempie, bez podtrzeby podłączania kamery Edycja sekwencji takich, jak wycinanie i zapisywanie pojedynczych obrazów radiometrycznych Dostępne różne palety kolorów, zapewniające wysoki kontrast obrazu termowizyjnego Dostosowanie do 3 własnych potrzeb 4 Łatwe i szybkie konfigurowanie okna roboczego wegług własnych potrzeb (dostosowanie sposobu wyświetlania, paska narzędzi itp.) Szereg przydatnych narzędzi, pozwalających na dostosowanie oprogramowania do każdej aplikacji Manipulacja obrazem termowizyjnym (obracanie, odbicie lustrzane) Indywidualne opcje uruchamiania programu (tryb ukryty, pełnoekranowy etc.) Automatyczna kontrola jakości i procesu Indywidualne ustawianie alarmów w zależności od procesu Bi-spektralny monitoring procesów (obraz IR i Video) do łatwej orientacji w miejscu pomiaru Definiowanie alarmów wizualnych, dźwiękowych lub wyjścia analogowego za pomocą interfejsu procesowego Analogowe i cyfrowe wejścia sygnałowe (parametry procesu) Komunikacja zewnętrzna za pomocą portu COM i bibliotek DLL Ustawianie obrazu termowizyjnego za pomocą danych referencyjnych Rejestracja video oraz 5 automatyczne wykonywanie zdjęć 6 (IR lub bi-spektralnych) Rejestracja sekwencji video oraz obrazów zawierających informacje o temperaturze, w celu ich późniejszej analizy Bi-spektralna analiza video (obraz IR i Video) w celu uwydatnienia krytycznych temperatur Regulacja częstotliwości zapisu w celu redukcji ilości zapisywanych danych Wyświetlanie sekwencji zapisanych obrazów w celu ich narychmiastowej analizy Analiza i dokumentacja zebranych wyników pomiarowych Wyzwalanie zbierania danych (trigger) Radiometryczne sekwencje video (*.ravi) Obrazy radiometryczne (*.tiff) Pliki tekstowe zawierające pełną informację na temat zmierzonych temperatur (*.csv, *.dat) Dane z zapisanymi informacjami o kolorach, pozwalające na otworzenie w standardowych programach jak: Photoshop lub Windows Media Player (*.avi, *.tiff) Transfer danych do innego oprogramowania w czasie rzeczywistym za pomocą plików DLL lub poprzez port COM 14

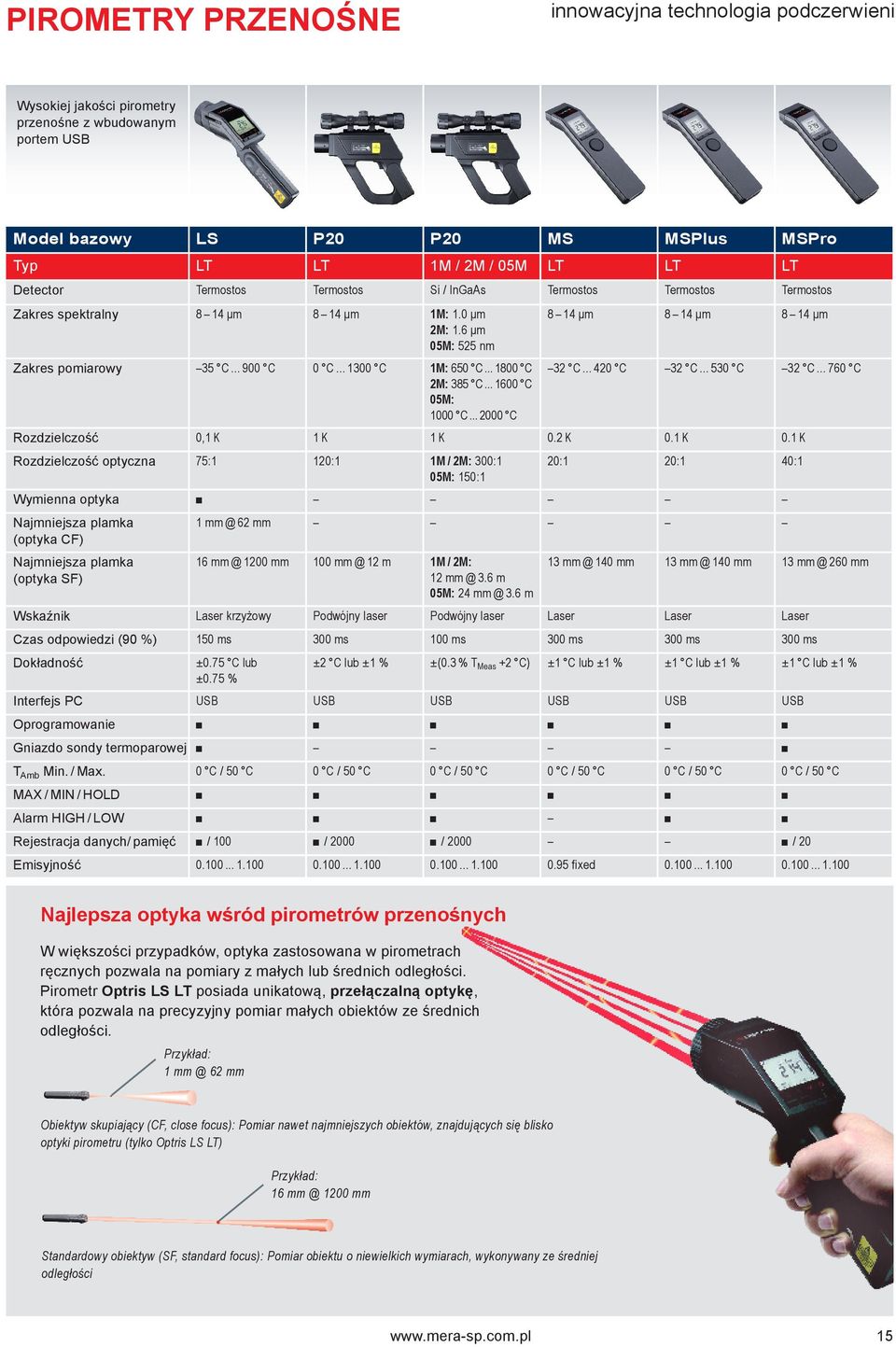

15 Pirometry przenośne innowacyjna technologia podczerwieni Wysokiej jakości pirometry przenośne z wbudowanym portem USB Model bazowy LS P20 P20 MS MSPlus MSPro Typ LT LT 1M / 2M / 05M LT LT LT Detector Termostos Termostos Si / InGaAs Termostos Termostos Termostos Zakres spektralny 8 14 μm 8 14 μm 1M: 1.0 μm 2M: 1.6 μm 05M: 525 nm 8 14 μm 8 14 μm 8 14 μm Zakres pomiarowy 35 C C 0 C C 1M: 650 C C 32 C C 32 C C 32 C C 2M: 385 C C 05M: 1000 C C Rozdzielczość 0,1 K 1 K 1 K 0.2 K 0.1 K 0.1 K Rozdzielczość optyczna 75:1 120:1 1M / 2M: 300:1 20:1 20:1 40:1 05M: 150:1 Wymienna optyka Najmniejsza plamka (optyka CF) Najmniejsza plamka (optyka SF) 1 62 mm mm m 1M / 2M: m 05M: m mm mm mm Wskaźnik Laser krzyżowy Podwójny laser Podwójny laser Laser Laser Laser Czas odpowiedzi (90 %) 150 ms 300 ms 100 ms 300 ms 300 ms 300 ms Dokładność ±0.75 C lub ±2 C lub ±1 % ±(0.3 % T Meas +2 C) ±1 C lub ±1 % ±1 C lub ±1 % ±1 C lub ±1 % ±0.75 % Interfejs PC USB USB USB USB USB USB Oprogramowanie Gniazdo sondy termoparowej T Amb Min. / Max. 0 C / 50 C 0 C / 50 C 0 C / 50 C 0 C / 50 C 0 C / 50 C 0 C / 50 C MAX / MIN / HOLD Alarm HIGH / LOW Rejestracja danych/ pamięć / 100 / 2000 / 2000 / 20 Emisyjność fixed Najlepsza optyka wśród pirometrów przenośnych W większości przypadków, optyka zastosowana w pirometrach ręcznych pozwala na pomiary z małych lub średnich odległości. Pirometr Optris LS LT posiada unikatową, przełączalną optykę, która pozwala na precyzyjny pomiar małych obiektów ze średnich odległości. Przykład: 1 62 mm Obiektyw skupiający (CF, close focus): Pomiar nawet najmniejszych obiektów, znajdujących się blisko optyki pirometru (tylko Optris LS LT) Przykład: mm Standardowy obiektyw (SF, standard focus): Pomiar obiektu o niewielkich wymiarach, wykonywany ze średniej odległości 15

16 Przykładowe aplikacje Laminacja wnętrza pojazdów Laminacja jest jedną z metod stosowanych do dekoracji wnętrza pojazdów. Za pomocą pirometrów można w łatwy sposób monitorować czy proces przebiega w prawidłowej temperaturze. Produkt: Optris CSmicro LT Produkcja szklanych strzykawek Podczas produkcji szklanych strzykawek, igła przyklejana jest do szklanej rurki. Pomiar punktowy wykorzystywany jest do monitorowania procesu oraz kontroli jakości wyrobów. Produkt: Optris CTfast LT Procesy związane z ogrzewaniem indukcyjnym Ogrzewanie indukcyjne odgrywa obecnie duże znaczenie w procesie obróbki metalu. Struktura przetwarzanego surowca zależy od temperatury i czasu w jakim został on przetworzony. Produkt: Optris CTlaser 1M Testy funkcyjne zmontowanych obwodów elektronicznych Coraz więcej producentów podzespołów i obwodów elektronicznych dostrzega korzyści ze stosowania kamer termowizyjnych w celu poprawy jakości produkowanych elementów. Produkt: Optris PI 450 Obróbka plastyczna metali na gorąco Podczas obróbki na gorąco, temperatura surowca powinna zawierać się w ściśle określonych granicach. Pirometry stosuje się do kontroli temperatury obrabianego metalu, form, tygli, pieców itp. Produkt: Optris P20 2M Działania profilaktyczne w służbach utrzymania ruchu Prawie każde urządzenie elektryczne, przed uszkodzeniem zaczyna się przegrzewać. Pomiar temperatury jest jednym z najlepszych i najczęściej stosowanych działań profilaktycznych Produkt: Optris LS LT Przegląd produktów -EN A Dane techniczne mogą ulec zmianie bez uprzedzenia Autoryzowane centrum kompetencji Firma MERA Sp. z o.o. jest jedynym w Polsce, autoryzowanym centrum kompetencji firmy Optris. Nasza firma wykonuje wzorcowanie wszystkich urządzeń dostępnych w ofercie firmy Optris (pirometry LS/ MS/ CS/ CT/ CTL oraz kamery termowizyjne PI) w zakresie od +25 do +400 C. Więcej informacji na temat usługi wzorcowania oraz aktualny cennik znajdziesz na naszej stronie internetowej, pod adresem: /laboratorum-pomiarowe Oficjalny dystrybutor: MERA Sp. z o.o. Al. Jerozolimskie Warszawa Tel.: Fax: aparatura@mera-sp.com.pl
