HP CM8060/CM8050 Color MFP with Edgeline Technology Przewodnik administratora systemu

Transkrypt

1

2

3 HP CM8060/CM8050 Color MFP with Edgeline Technology Przewodnik administratora systemu

4 Prawa autorskie i licencja 2008 Copyright Hewlett-Packard Development Company, L.P. Kopiowanie, dostosowywanie czy tłumaczenie bez wcześniejszej zgody pisemnej jest zabronione, z wyjątkiem przypadków dopuszczonych przez prawa autorskie. Informacje zawarte w tym podręczniku mogą ulec zmianie bez wcześniejszego powiadomienia. Jedyne gwarancje dla produktów i usług firmy HP zostały zawarte w oświadczeniu gwarancyjnym dostarczonym z tymi produktami i usługami. Żadna informacja w niniejszym dokumencie nie powinna być interpretowana jako stanowiąca dodatkową gwarancję. Firma HP nie odpowiada za błędy techniczne, edytorskie lub pominięcia w tym dokumencie. Edition 1, 3/2008 C Znaki handlowe Adobe Photoshop i PostScript są zarejestrowanymi znakami handlowymi firmy Adobe Systems Incorporated. Corel jest zarejestrowanym znakiem handlowym firmy Corel Corporation lub Corel Corporation Limited. Microsoft, Windows i Windows XP są zarejestrowanymi w USA znakami handlowymi firmy Microsoft Corporation. Windows Vista jest zarejestrowanym znakiem handlowym lub znakiem handlowym firmy Microsoft Corporation w USA i/lub w innych krajach/regionach. Informacje dotyczące bezpieczeństwa OSTRZEŻENIE! Do podłączenia urządzenia do źródła zasilania użyj wyłącznie uziemionego gniazdka elektrycznego. Jeśli nie wiesz, czy gniazdko jest uziemione, poproś o pomoc wykwalifikowanego elektryka. Zainstaluj urządzenie w bezpiecznej lokalizacji, tak aby nikt nie potknął się o przewód zasilający i go nie uszkodził. W przypadku używania źródła zasilania o napięciu V lub 120 V urządzenie należy podłączyć do dedykowanego gniazdka 20 A. Oświadczenie dotyczące układu zasilania typu trójkąt i typu gwiazda na prąd przemienny: Urządzenie zostało zaprojektowane do pracy w obwodzie zasilania IT (z izolowanym punktem neutralnym). Wymiana baterii na inną, niewłaściwego typu może spowodować wybuch. W przypadku zużycia baterii należy postępować zgodnie z instrukcjami. OSTRZEŻENIE! Ryzyko obrażeń ciała spowodowanych przez poruszające się elementy. Nie wolno wkładać rąk do zszywacza. Nie wolno wkładać rąk pod przesuwające się podajniki.

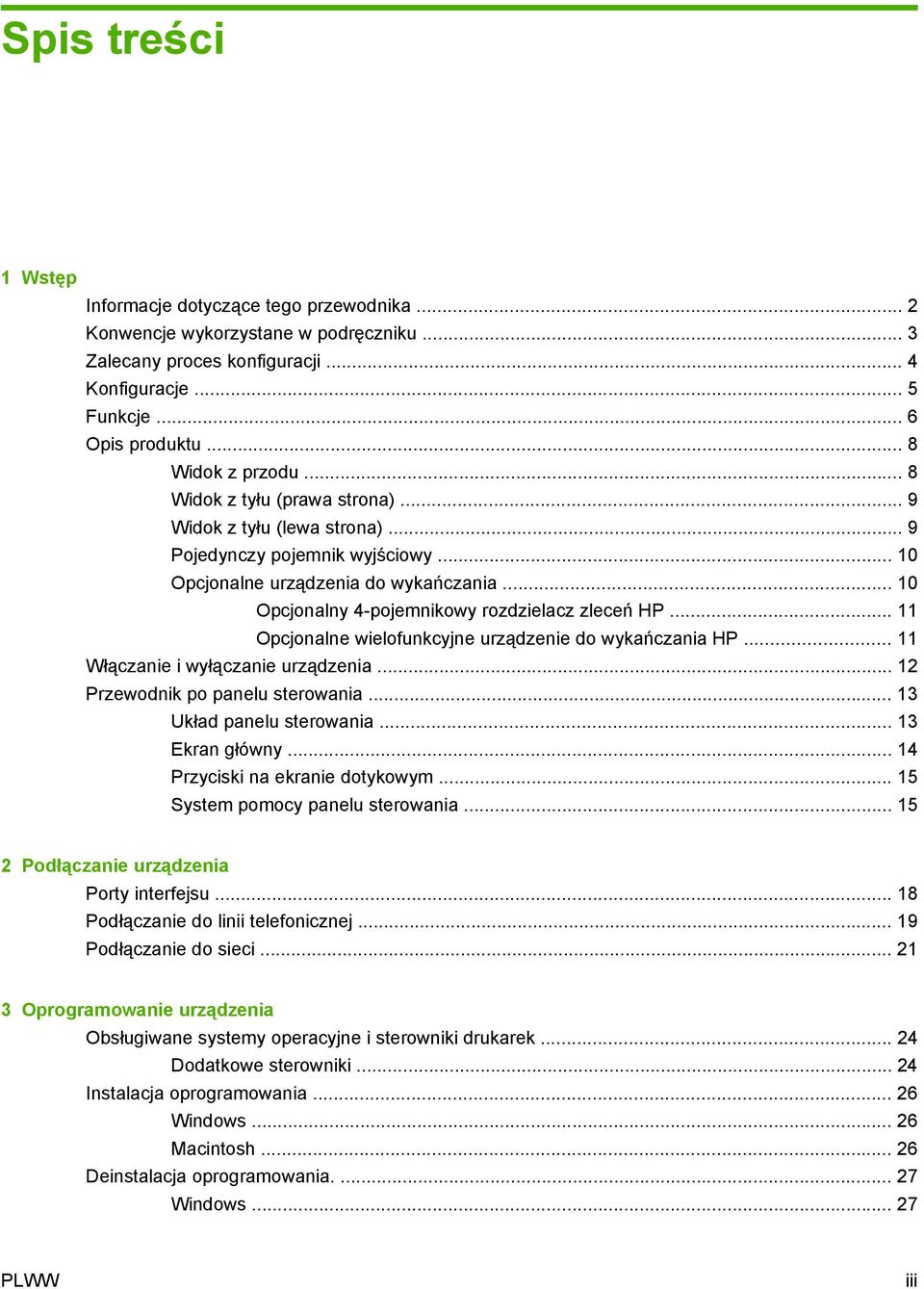

5 Spis treści 1 Wstęp Informacje dotyczące tego przewodnika... 2 Konwencje wykorzystane w podręczniku... 3 Zalecany proces konfiguracji... 4 Konfiguracje... 5 Funkcje... 6 Opis produktu... 8 Widok z przodu... 8 Widok z tyłu (prawa strona)... 9 Widok z tyłu (lewa strona)... 9 Pojedynczy pojemnik wyjściowy Opcjonalne urządzenia do wykańczania Opcjonalny 4-pojemnikowy rozdzielacz zleceń HP Opcjonalne wielofunkcyjne urządzenie do wykańczania HP Włączanie i wyłączanie urządzenia Przewodnik po panelu sterowania Układ panelu sterowania Ekran główny Przyciski na ekranie dotykowym System pomocy panelu sterowania Podłączanie urządzenia Porty interfejsu Podłączanie do linii telefonicznej Podłączanie do sieci Oprogramowanie urządzenia Obsługiwane systemy operacyjne i sterowniki drukarek Dodatkowe sterowniki Instalacja oprogramowania Windows Macintosh Deinstalacja oprogramowania Windows PLWW iii

6 Macintosh Kreator dostosowywania instalatora drukarek dla systemu Windows Uruchamianie Kreatora dostosowywania instalatora drukarek Okna dialogowe Okno dialogowe Wybór języka Okno dialogowe Zapraszamy! Okno dialogowe Umowa licencyjna oprogramowania Okno dialogowe Język Okno dialogowe Port drukarki Okno dialogowe Model Okno dialogowe Sterowniki Okno dialogowe Konfiguracja sterownika Okno dialogowe Dodatkowe oprogramowanie Okno dialogowe Lokalizacja dostosowanego Instalatora Okno dialogowe Gotowy do utworzenia Instalatora Okno dialogowe Instalacja Okno dialogowe Zakończ Dystrybucja Ustawienia konfiguracji urządzenia Miejsce konfigurowania ustawień Konfiguracja ustawień urządzenia z poziomu panelu sterowania Wstępna konfiguracja poczty Korzystanie z Kreatora ustawień poczty Konfiguracja wstępna faksu Korzystanie z Kreatora konfiguracji faksu Korzystanie z menu Konfiguracja faksu Ustawianie domyślnych opcji faksu Ustawianie domyślnych opcji kopiowania Zdalna konfiguracja ustawień urządzenia Otwieranie wbudowanego serwera internetowego Zaawansowana konfiguracja poczty Dodawanie lub edycja serwerów SMTP Importowanie adresów z innych źródeł Pobieranie adresów ze współdzielonego serwera LDAP Importowanie adresów z pliku.csv Tworzenie plików.csv z adresami urządzenia Importowanie z innego urządzenia adresów i rekordów z numerami szybkiego wybierania faksów Importowanie pliku.csv z adresami Uzyskiwanie dostępu do adresów z listy osobistych kontaktów użytkownika programu Microsoft Exchange Konfiguracja folderu sieciowego Dodawanie lub edycja folderów szybkiego dostępu iv PLWW

7 Konfiguracja wysyłania faksu Ustawienia wspólne zlecenia Konfiguracja faksowania w sieci lokalnej Ustawienia faksowania przez Internet Importowanie list numerów szybkiego wybierania faksu Tworzenie pliku.csv z numerami szybkiego wybierania faksu Wymagane pola Przykładowe rekordy pliku.csv z numerami szybkiego wybierania Importowanie pliku.csv z numerami szybkiego wybierania faksu Bezpieczeństwo urządzenia Standardy bezpieczeństwa IPsec Ustawianie hasła administratora urządzenia Blokada sekcji Administrator Tools (Narzędzia administratora) w menu startowym Wyłączanie możliwości drukowania przez połączenie bezpośrednie Wyłączenie drukowania za pomocą wbudowanego serwera internetowego Ograniczanie możliwości wysyłania wiadomości na inne konta niż swoje własne Kontrola dostępu do urządzenia Poziom kontroli dostępu do funkcji urządzenia Zestawy uprawnień Tworzenie kont użytkowników i grup Przypisywanie pojedynczych użytkowników i grup użytkowników do zestawów uprawnień Dodawania nowych użytkowników lub grup systemu Windows lub serwera LDAP oraz przypisywanie ich do zestawów uprawnień Edycja przypisań zestawów uprawnień dla istniejących użytkowników i grup systemu Windows lub serwera LDAP Usuwanie przypisań zestawów uprawnień dla istniejących użytkowników i grup systemu Windows lub serwera LDAP Dodawanie nowych kont użytkownika i przypisywanie zestawów uprawnień Edycja istniejących kont użytkownika Usuwanie istniejących kont użytkowników Wyświetlanie listy wszystkich kont użytkowników urządzenia Dodawanie nowych użytkowników Novell NDS oraz przypisywanie zestawów uprawnień Edycja zestawów uprawnień przypisanym użytkownikom serwera Novell NDS Usuwanie zestawów uprawnień przypisanym użytkownikom serwera Novell NDS Metody logowania Konfiguracja logowania Windows PLWW v

8 Konfiguracja logowania serwera LDAP Ustawienia logowania do serwera Novell NDS Ograniczanie użycia kolorów Ograniczanie drukowania w kolorze z określonych programów Jak zarządzać certyfikatami Ładowanie certyfikatu Ładowanie listy certyfikatów wycofanych Przykładowe konfiguracje zabezpieczeń Scenariusz 1: Wszyscy użytkownicy muszą być zalogowani i korzystają z tego samego kodu dostępu Scenariusz 2: Aby użytkownicy posiadali dostęp do wybranych funkcji, muszą być zalogowani z wykorzystaniem poświadczeń systemu Windows Scenariusz 3: Nietypowy dostęp dla wskazanych użytkowników Zarządzenie urządzeniem Sprawdzanie stanu zlecenia i korzystanie z kolejki zleceń Otwieranie kolejki zleceń Przetwarzanie różnych typów zleceń Podwyższanie statusu i przerywanie zleceń Priorytety zlecenia Przerywanie zleceń Korzystanie z wbudowanego serwera internetowego Karta Informacje Karta Ustawienia Karta Dystrybucja cyfrowa Karta Faks Karta Sieć Korzystanie z oprogramowania HP Web Jetadmin Konfiguracja serwera powiadomień Ustawienia alarmów Ustawianie funkcji Automatyczne wysyłanie Ustawianie daty i godziny Ustawianie harmonogramu uśpienia Ustawienia tworzenia kopii zapasowej i odzyskiwania danych Aktualizacja oprogramowania sprzętowego Korzystanie z oprogramowania HP Web Jetadmin do aktualizacji oprogramowania sprzętowego Korzystanie z serwera FTP do aktualizacji oprogramowania Korzystanie z wiersza poleceń systemu Windows do aktualizacji oprogramowania sprzętowego Menu Administracja Nawigacja po menu Administracja Struktura menu vi PLWW

9 menu Informacje menu Domyślne opcje zlecenia Domyślne opcje kopiowania Domyślne opcje faksowania Domyślne opcje drukowania Menu Godzina/Harmonogram menu Zarządzanie menu Konfiguracja wstępna Menu Sieć i wejście/wyjście menu Konfiguracja faksu menu Konfiguracja menu Zachowania urządzenia Menu Rozwiązywanie problemów Menu Zerowanie Papier i podajniki Obsługiwany papier Zalecany papier Wskazówki dotyczące używania papieru specjalnego Papier zalecany do drukowania dokumentów określonego typu Obsługiwane rodzaje papieru dla każdego podajnika Obsługiwane formaty papieru dla każdego podajnika Pojemność podajników i pojemników Obsługiwane formaty papieru w poszczególnych pojemnikach Ładowanie podajników Ładowanie podajnika 1 (podajnik ręczny) Ładowanie podajników 2, 3, i Ładowanie podajnika Ładowanie papieru specjalnego rodzaju Kopia Kopiowanie z podajnika dokumentów Kopiowanie oryginałów mających różny format Kopiowanie z szyby skanera Dostosowywanie ustawień kopiowania Korzystanie z funkcji kompilacji zlecenia Faks Konfiguracja opcji faksu dla pojedynczego zlecenia Wysyłanie faksów Anulowanie faksów Odbieranie faksów Korzystanie z raportów faksowania PLWW vii

10 Konfiguracja sterownika wysyłania faksu w systemie Windows Ustaw informacje o nadawcy Ustawianie jakości faksowania Konfiguracja ustawień powiadamiania Ustawianie informacji o stronie tytułowej Ustawianie preferencji podglądu Ustawianie preferencji sterownika faksu Konfiguracja ustawień kodu bilingowego Wysyłanie faksu z komputera z systemem Windows Wysyłanie faksu do jednego odbiorcy Wysyłanie faksu do wielu odbiorców Wstawianie znaków specjalnych do numeru faksu Wysyłanie faksu przy użyciu książki telefonicznej Edycja książki telefonicznej Dodawanie nazw do książki telefonicznej Usuwanie nazw z książki telefonicznej Edycja nazw w książce telefonicznej Cyfrowa dystrybucja Informacje dotyczące cyfrowej dystrybucji Porównanie funkcji cyfrowej dystrybucji urządzenia z innymi urządzeniami HP Wysyłanie do wiadomości Wysyłanie zeskanowanego pliku jako załącznika wiadomości Korzystanie z książki adresowej poczty Konfiguracja opcji poczty dla pojedynczego zlecenia Wysyłanie do folderu sieciowego Wysyłanie zeskanowanego pliku do foldera sieciowego Ustawianie opcji folderu Zapisywanie zleceń Przechowywanie zleceń w urządzeniu Przechowywanie zleceń z komputera Konfiguracja opcji przechowywania zleceń Pobieranie przechowywanych zleceń Zarządzanie przechowywanymi zleceniami Usuwanie przechowywanych zleceń Maksymalna liczba przechowywanych zleceń szybkiego kopiowania Czas przechowywania zlecenia szybkiego kopiowania Drukuj Funkcje sterownika drukarki systemu Windows Wybieranie podajnika Wybieranie pojemnika wyjściowego dla zleceń drukowania viii PLWW

11 Wybór rodzaju papieru Ustawianie jakości koloru Przechowywanie zleceń Tworzenie i używanie skrótów drukowania Korzystanie ze znaków wodnych Zmiana formatu dokumentów Ustawianie niestandardowego formatu papieru Drukowanie przy użyciu innego papieru Wstawianie pustych arkuszy lub z nadrukiem Układ strony w rozdziale Drukowanie po obu stronach arkusza papieru Opcje układu podczas drukowania na obu stronach Druk kilku stron na jednym arkuszu papieru Tworzenie broszur Ustawianie opcji zszywania Ustawianie opcji kolorów Korzystanie z karty Usługi Funkcje sterownika drukarki systemu Macintosh Wybieranie podajnika Wybieranie pojemnika wyjściowego Wybór rodzaju papieru Ustawianie jakości kolorów Przechowywanie zleceń Tworzenie i stosowanie ustawień wstępnych Korzystanie ze znaków wodnych Zmiana rozmiaru dokumentów Drukowanie na papierze w formacie niestandardowym Drukowanie okładki Drukowanie po obu stronach arkusza papieru Drukowanie kilku stron na jednym arkuszu papieru Tworzenie broszur Przesuwanie obrazów na stronie Ustawianie opcji zszywania Ustawianie opcji kolorów Korzystanie z menu Services (Usługi) Kolor Korzystanie z kolorów Wybór papieru Standard srgb Drukowanie w czterech kolorach (CMYK) Emulacja zestawu tuszów CMYK Zarządzanie kolorami za pomocą sterownika drukarki PLWW ix

12 Dopasowywanie kolorów Dokonywanie konserwacji urządzenia Zamawianie materiałów eksploatacyjnych i akcesoriów Wymiana kaset z tuszem Wymiana kaset ze zszywkami Czyszczenie urządzenia Czyszczenie zewnętrznej części urządzenia Czyszczenie ekranu dotykowego Czyszczenie szyby skanera Czyszczenie szklanego paska skanera Czyszczenie białej, winylowej podstawy pokrywy Przenoszenie urządzenia Rozwiązywanie problemów Listy czynności przy rozwiązywaniu problemów Problemy ze wszystkimi zleceniami Problemy ze zleceniami kopiowania i skanowania Problemy ze zleceniami drukowania Komunikaty panelu sterowania Usuwanie zacięć Środki ostrożności dotyczące usuwania zacięć Sposób usuwania zacięć Zapobieganie zacięciom Problemy z obsługą papieru Problemy związane z jakością obrazu Problemy z jakością obrazu występujące w zleceniach kopiowania i drukowania Problemy z jakością obrazu występujące tylko w zleceniach kopiowania Problemy z jakością obrazu występujące tylko w zleceniach drukowania Problemy związane z faksem Lista czynności przy faksowaniu Ogólne problemy związane z faksowaniem Problemy z odbiorem faksów Problemy z wysyłaniem faksów Problemy z funkcjami , Alarmy i Automatyczne wysyłanie Problemy z wysyłaniem do wiadomości Problemy z funkcjami Alarmy i Automatyczne wysyłanie Sprawdź konfigurację serwera SMTP Problemy z wysyłaniem do folderu sieciowego Problemy z podłączeniem do sieci Sprawdź komunikację w sieci Załącznik A Charakterystyka techniczna x PLWW

13 Parametry fizyczne Parametry elektryczne Parametry akustyczne Parametry środowiska pracy Załącznik B Arkusze robocze Arkusz informacyjny pomocy technicznej firmy HP Arkusz roboczy konfiguracji cyfrowej dystrybucji Lista czynności konfiguracji zabezpieczeń Załącznik C Oświadczenia prawne Umowa licencyjna dla użytkownika końcowego (EULA) Przepisy FCC Oświadczenia o emisji Oświadczenia telekomunikacyjne Oświadczenie FCC (telekomunikacyjne) Wymagania Industry Canada CS Oświadczenie firmy Telecom dla terytorium Nowej Zelandii Oświadczenie firmy Telecom dla terytorium Australii Oświadczenie telekomunikacyjne (Japonia) Program ochrony środowiska Zużycie papieru Arkusz danych dotyczących bezpieczeństwa materiałów Zużycie energii Akustyka Informacje dotyczące programu recyklingu materiałów eksploatacyjnych HP inkjet Recykling sprzętu Usuwanie zużytych baterii Usuwanie zużytych urządzeń przez użytkowników indywidualnych na terenie Unii Europejskiej Usuwanie materiałów Deklaracja zgodności Oświadczenie o ograniczonej gwarancji firmy Hewlett-Packard Indeks PLWW xi

14 xii PLWW

15 1 Wstęp Niniejszy rozdział zawiera informacje dotyczące następujących tematów: Informacje dotyczące tego przewodnika Konwencje wykorzystane w podręczniku Zalecany proces konfiguracji Konfiguracje Funkcje Opis produktu Włączanie i wyłączanie urządzenia Przewodnik po panelu sterowania OSTRZEŻENIE! Aby uniknąć obrażeń, nie należy dotykać ruchomych elementów. Nie należy wkładać rąk do środka urządzenia z wyjątkiem sytuacji związanych z usuwaniem zacięć, wymianą kaset z tuszem i dodawaniem lub usuwaniem papieru. PLWW 1

16 Informacje dotyczące tego przewodnika Ten przewodnik zawiera informacje potrzebne administratorowi systemu do skonfigurowania, zarządzania i dokonywania przeglądów HP CM8060/CM8050 Color MFP with Edgeline Technology. Zawiera także informacje dotyczące korzystania z urządzenia, które są również dostępne w Podręcznej instrukcji obsługi HP CM8060/CM8050 Color MFP with Edgeline Technology. Użytkownicy urządzenia otrzymują ten podręcznik w postaci drukowanej. 2 Rozdział 1 Wstęp PLWW

17 Konwencje wykorzystane w podręczniku Ważne informacje w tym podręczniku przekazane są w postaci wskazówek, uwag, przestróg i ostrzeżeń. WSKAZÓWKA: Wskazówki dostarczają pomocnych rad lub skrótów. UWAGA: zadania. Uwagi dostarczają ważnych informacji pomocnych w wyjaśnieniu pojęcia lub w wykonaniu OSTROŻNIE: Przestrogi wskazują na procedury, według których należy postępować, aby uniknąć utraty danych lub uszkodzenia urządzenia. OSTRZEŻENIE! Ostrzeżenia informują o określonych procedurach, według których należy postępować, aby uniknąć zranienia, znacznej utraty danych lub znacznego uszkodzenia urządzenia. PLWW Konwencje wykorzystane w podręczniku 3

18 Zalecany proces konfiguracji Zanim możliwe będzie korzystanie z urządzenia, należy skonfigurować pewne domyślne ustawienia. Ustawienia opcji konfiguracyjnych można zmieniać, dostosowując je do własnych potrzeb. Firma HP zaleca następującą ogólną procedurę konfigurowania urządzenia. Aby uzyskać szczegółowe informacje, sprawdź łącza do odpowiednich części w niniejszym przewodniku. 1. Zainstaluj wszystkie elementy sprzętu. Czynność tę przeprowadza przedstawiciel firmy HP. 2. Załaduj materiały do urządzenia. Zobacz Ładowanie podajników na stronie Podłącz urządzenie do sieci. Jeśli zainstalowany jest moduł faksu analogowego, podłącz urządzenie do linii telefonicznej. Zobacz Podłączanie urządzenia na stronie Zainstaluj oprogramowanie urządzenia. Zobacz Oprogramowanie urządzenia na stronie Włącz urządzenie i poczekaj na pojawienie się ekranu głównego z napisem Gotowość w lewym górnym rogu. Zobacz część Włączanie i wyłączanie urządzenia na stronie 12 i Przewodnik po panelu sterowania na stronie Na panelu sterowania dotknij opcji Adres sieciowy i sprawdź, czy wpisany został prawidłowy adres sieci. Dotknij przycisku Drukuj, aby wydrukować stronę konfiguracji serwera HP Jetdirect. Zachowaj tę stronę na przyszłość. 7. Zaznajom się ze wszystkimi funkcjami dostępnymi na ekranie głównym. Niektóre z tych opcji wymagają konfiguracji, np. i Folder sieciowy. Wybierz, które z tych funkcji chcesz udostępnić użytkownikom. Zobacz Przewodnik po panelu sterowania na stronie Skonfiguruj te funkcje za pomocą menu Administracja na panelu sterowania i korzystając z wbudowanego serwera internetowego. Zobacz Ustawienia konfiguracji urządzenia na stronie 33. UWAGA: Aby skonfigurować funkcje cyfrowej dystrybucji oraz funkcje Alarmy i Automatyczne wysyłanie, potrzebne są informacje dotyczące serwerów w sieci, np. adresy serwerów SMTP i LDAP. Zobacz Arkusz roboczy konfiguracji cyfrowej dystrybucji na stronie W panelu sterowania urządzenia sprawdź, czy funkcje działają tak, jak powinny. 10. Możliwa jest kontrola dostępu użytkowników do urządzenia oraz ograniczenie drukowania w kolorze do wszystkich lub tylko wybranych użytkowników. Można też skonfigurować zabezpieczenia urządzenia i ograniczyć drukowanie w kolorze za pomocą wbudowanego serwera internetowego. Zobacz Bezpieczeństwo urządzenia na stronie W panelu sterowania urządzenia sprawdź, czy funkcje bezpieczeństwa działają tak jak powinny. 4 Rozdział 1 Wstęp PLWW

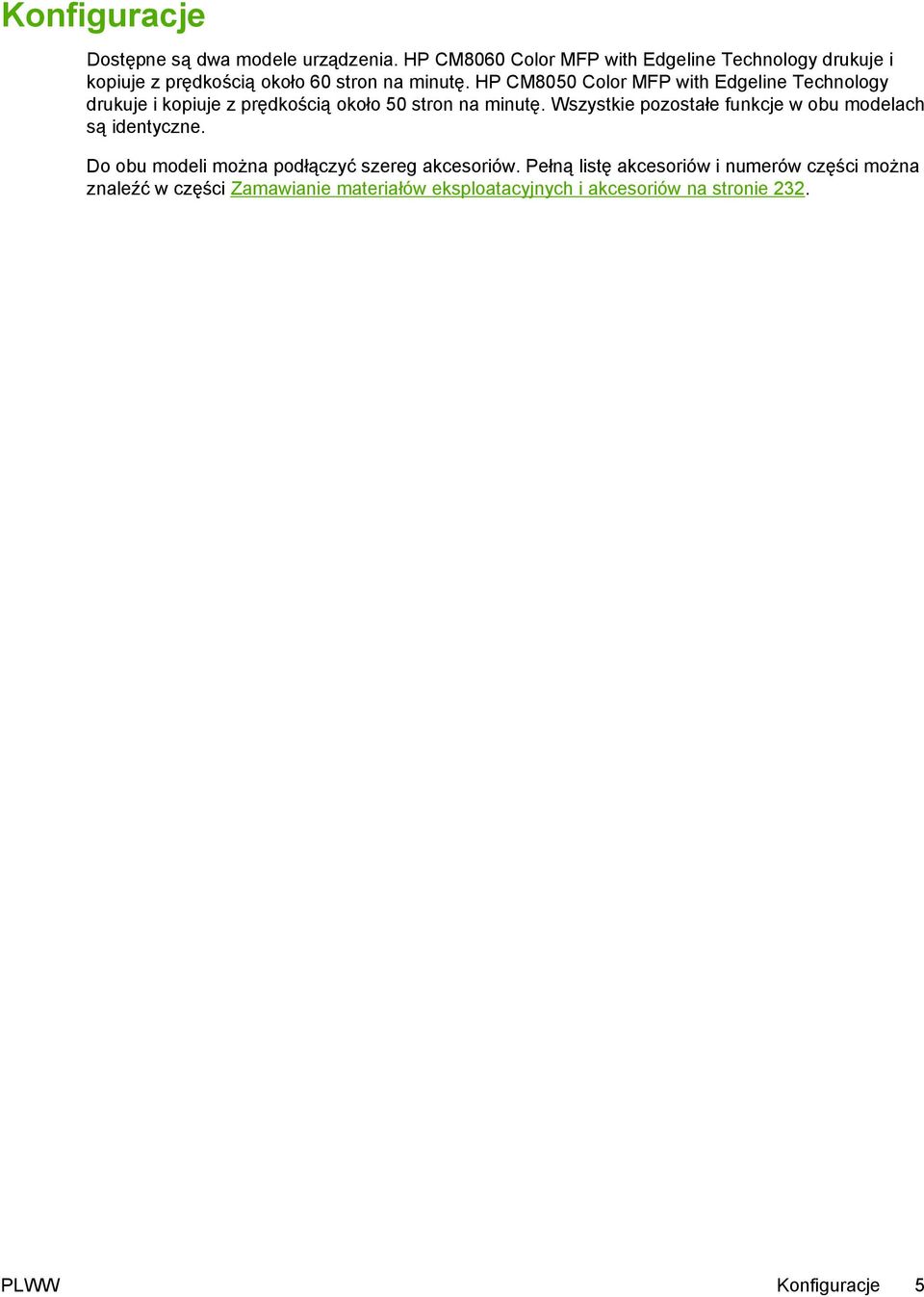

19 Konfiguracje Dostępne są dwa modele urządzenia. HP CM8060 Color MFP with Edgeline Technology drukuje i kopiuje z prędkością około 60 stron na minutę. HP CM8050 Color MFP with Edgeline Technology drukuje i kopiuje z prędkością około 50 stron na minutę. Wszystkie pozostałe funkcje w obu modelach są identyczne. Do obu modeli można podłączyć szereg akcesoriów. Pełną listę akcesoriów i numerów części można znaleźć w części Zamawianie materiałów eksploatacyjnych i akcesoriów na stronie 232. PLWW Konfiguracje 5

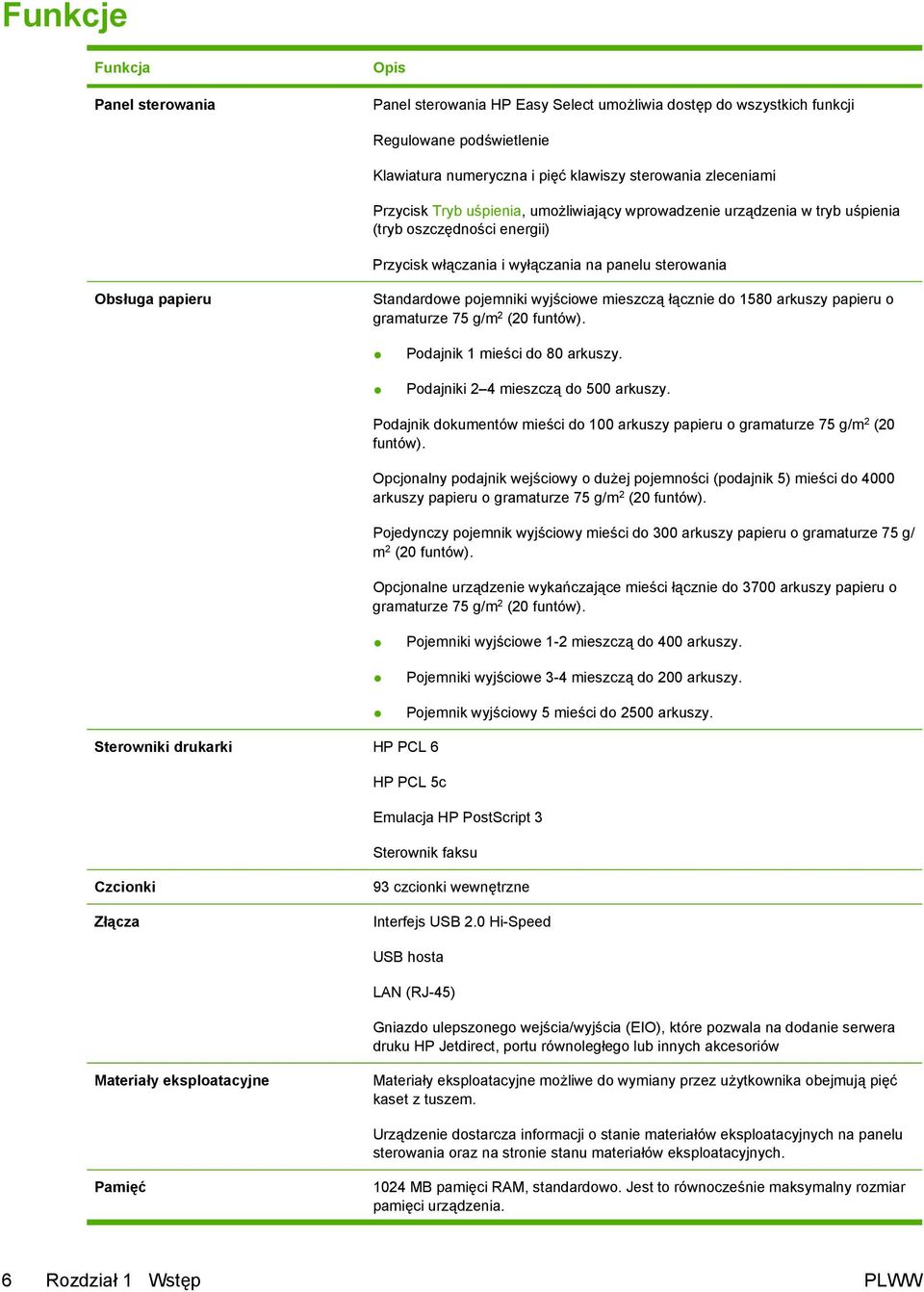

20 Funkcje Funkcja Panel sterowania Opis Panel sterowania HP Easy Select umożliwia dostęp do wszystkich funkcji Regulowane podświetlenie Klawiatura numeryczna i pięć klawiszy sterowania zleceniami Przycisk Tryb uśpienia, umożliwiający wprowadzenie urządzenia w tryb uśpienia (tryb oszczędności energii) Przycisk włączania i wyłączania na panelu sterowania Obsługa papieru Standardowe pojemniki wyjściowe mieszczą łącznie do 1580 arkuszy papieru o gramaturze 75 g/m 2 (20 funtów). Podajnik 1 mieści do 80 arkuszy. Podajniki 2 4 mieszczą do 500 arkuszy. Podajnik dokumentów mieści do 100 arkuszy papieru o gramaturze 75 g/m 2 (20 funtów). Opcjonalny podajnik wejściowy o dużej pojemności (podajnik 5) mieści do 4000 arkuszy papieru o gramaturze 75 g/m 2 (20 funtów). Pojedynczy pojemnik wyjściowy mieści do 300 arkuszy papieru o gramaturze 75 g/ m 2 (20 funtów). Opcjonalne urządzenie wykańczające mieści łącznie do 3700 arkuszy papieru o gramaturze 75 g/m 2 (20 funtów). Pojemniki wyjściowe 1-2 mieszczą do 400 arkuszy. Pojemniki wyjściowe 3-4 mieszczą do 200 arkuszy. Pojemnik wyjściowy 5 mieści do 2500 arkuszy. Sterowniki drukarki HP PCL 6 HP PCL 5c Emulacja HP PostScript 3 Sterownik faksu Czcionki Złącza 93 czcionki wewnętrzne Interfejs USB 2.0 Hi-Speed USB hosta LAN (RJ-45) Gniazdo ulepszonego wejścia/wyjścia (EIO), które pozwala na dodanie serwera druku HP Jetdirect, portu równoległego lub innych akcesoriów Materiały eksploatacyjne Materiały eksploatacyjne możliwe do wymiany przez użytkownika obejmują pięć kaset z tuszem. Urządzenie dostarcza informacji o stanie materiałów eksploatacyjnych na panelu sterowania oraz na stronie stanu materiałów eksploatacyjnych. Pamięć 1024 MB pamięci RAM, standardowo. Jest to równocześnie maksymalny rozmiar pamięci urządzenia. 6 Rozdział 1 Wstęp PLWW

21 Funkcja Opis Wbudowany dysk twardy 80 GB Akcesoria Opcjonalny podajnik o wysokiej pojemności (podajnik 5) Opcjonalne wielofunkcyjne urządzenie do wykańczania HP Opcjonalny 4-pojemnikowy separator zleceń HP Gama akcesoriów EIO Moduł faksu analogowego HP UWAGA: Pełną listę akcesoriów i numerów części można znaleźć w części Zamawianie materiałów eksploatacyjnych i akcesoriów na stronie 232. Ułatwienia dostępu Jedną ręką można wykonać kompletną wielostronicową kopię lub zlecenie drukowania. Jedną ręką można też ładować papier do wszystkich podajników. Wszystkie kasety z tuszem można wymieniać, używając jednej ręki. Większość zacięć papieru można usunąć jedną ręką, jedynie niektóre wymagają użycia dwóch rąk. Wielkość czcionki tekstu panelu sterowania wynosi przynajmniej 10,5 punktu (12 pikseli). Urządzenie wydaje sygnał dźwiękowy, każdorazowo potwierdzając naciśnięcie przycisku. PLWW Funkcje 7

22 Opis produktu Przed korzystaniem z urządzenia zapoznaj się z jego głównymi elementami. Widok z przodu 1 Przycisk wł./wył. 2 Podajnik dokumentów 3 Panel sterowania 4 Drzwiczki przednie 5 Podajnik 1 (podajnik ręczny; mieści do 80 arkuszy papieru standardowego) 6 Podajnik 5 (opcjonalny podajnik wejściowy o dużej pojemności; mieści do 4000 arkuszy papieru standardowego) 7 Podajnik 4 (mieści do 500 arkuszy papieru standardowego) 8 Podajnik 3 (mieści do 500 arkuszy papieru standardowego) 9 Podajnik 2 (mieści do 500 arkuszy papieru standardowego) 10 drzwiczki kasety z tuszem 11 Opcjonalne urządzenie do wykańczania 8 Rozdział 1 Wstęp PLWW

23 Widok z tyłu (prawa strona) 1 Główny wyłącznik zasilania 2 Złącze zasilania OSTRZEŻENIE! Nie należy używać głównego wyłącznika zasilania ani wyłączać urządzenia z sieci przed wyłączeniem urządzenia za pomocą przycisku wł./wył. na panelu sterowania. Po wyłączeniu urządzenia za pomocą głównego wyłącznika zasilania należy zaczekać, aż wyłączy się pomarańczowa dioda LED. Dopiero wtedy można ponownie włączyć urządzenie. Widok z tyłu (lewa strona) Na poniższym rysunku widoczne są porty interfejsu urządzenia. PLWW Opis produktu 9

24 1 Kody inicjacji monitora LCD (tylko dla pracowników serwisu) 2 USB hosta (do podłączenia urządzeń dodatkowych) 3 Faks (RJ-11) (zakryty etykietą) 4 Wbudowany port LAN (RJ-45) (brak połączeń telekomunikacyjnych) 5 Interfejs CAN (urządzenie wykańczające) 6 Interfejs napędu (PCI Express) 7 Interfejs skanera 8 Gniazdo EIO 9 Złącze FIH (Foreign Interface Harness) 10 USB urządzenia (do podłączenia urządzenia do komputera) 11 Diody LED stanu (tylko dla pracowników serwisu) 12 Kontrola zasilania napędu (szeregowe) Pojedynczy pojemnik wyjściowy 1 Pojedynczy pojemnik wyjściowy Opcjonalne urządzenia do wykańczania Kiedy opcjonalne urządzenie do wykańczania jest zainstalowane, wszystkie zlecenia kopiowania są wysyłane domyślnie do pojemnika wyjściowego 1, zlecenia drukowania są wysyłane do pojemnika wyjściowego 2, a zlecenia faksowania są wysyłane do pojemnika wyjściowego 3. Administrator systemu może zmienić te ustawienia domyślne. 10 Rozdział 1 Wstęp PLWW

25 Opcjonalny 4-pojemnikowy rozdzielacz zleceń HP 1 Pojemnik wyjściowy 1 (zlecenia kopiowania) 2 Pojemnik wyjściowy 2 (zlecenia drukowania) 3 Pojemnik wyjściowy 3 (zlecenia faksowania) 4 Pojemnik wyjściowy 4 Opcjonalne wielofunkcyjne urządzenie do wykańczania HP 1 Pojemnik wyjściowy 1 (zlecenia kopiowania) 2 Pojemnik wyjściowy 2 (zlecenia drukowania) 3 Pojemnik wyjściowy 3 (zlecenia faksowania) 4 Pojemnik wyjściowy 4 5 Pojemnik wyjściowy 5 (wszystkie zlecenia zszywania są dostarczane do pojemnika wyjściowego 5) 6 Zszywacz 2 7 Zszywacz 1 PLWW Opis produktu 11

26 Włączanie i wyłączanie urządzenia Aby włączyć i wyłączyć urządzenie, należy nacisnąć przycisk wł./wył. na panelu sterowania urządzenia. OSTRZEŻENIE! Nie należy używać głównego wyłącznika zasilania ani wyłączać urządzenia z sieci przed wyłączeniem urządzenia za pomocą przycisku wł./wył. na panelu sterowania. 12 Rozdział 1 Wstęp PLWW

27 Przewodnik po panelu sterowania Panel sterowania jest wyposażony w kolorowy ekran dotykowy VGA, który umożliwia łatwy dostęp do wszystkich funkcji urządzenia. Przyciski i klawiatura numeryczna umożliwiają sterowanie zleceniami i stanem urządzenia. Kontrolki LED wskazują ogólny stan urządzenia. Układ panelu sterowania 1 Przycisk wł./wył. Włączanie i wyłączanie urządzenia 2 Ekran dotykowy Wybieranie i korzystanie z wszystkich funkcji urządzenia 3 Klawiatura numeryczna Określanie ilości kopii i innych informacji numerycznych 4 Przycisk Przerwanie Wstrzymywanie urządzenia w celu wstawienia nowego zlecenia do kolejki i natychmiastowego jego wydrukowania 5 Przycisk Tryb uśpienia Wprowadzanie urządzenia w tryb niskiego poboru mocy (tryb uśpienia) w celu oszczędzania energii Jeżeli urządzenie znajduje się w trybie uśpienia, kontrolka obok przycisku świeci się na pomarańczowo. Naciśnij przycisk Tryb uśpienia, aby powrócić do trybu gotowości. 6 Przycisk Reset Przywracanie ustawień domyślnych urządzenia i powrót do ekranu głównego. Naciśnięcie tego przycisku powoduje wylogowanie z urządzenia. 7 Przycisk Stop Zatrzymywanie bieżącego zlecenia. Otworzy się ekran stanu zlecenia. Jeżeli urządzenie było w trakcie wykonywania zlecenia drukowania, poprosi o potwierdzenie anulowania zlecenia lub jego wznowienie. Jeżeli urządzenie było w trakcie wykonywania zlecenia skanowania, nastąpi natychmiastowe anulowanie zlecenia. Dotknij przycisku OK, aby kontynuować. 8 Przycisk Start Rozpoczynanie kopiowania, skanowania, drukowania przechowywanych zleceń oraz wznawianie drukowania przerwanego zlecenia 9 Przycisk Usuń Usuwanie aktywnego numeru lub pola tekstowego lub powrót do wartości domyślnych. 10 Kontrolka Uwaga Wskazuje, czy stan urządzenia wymaga interwencji. Na przykład podajnik papieru jest pusty lub na ekranie dotykowym pojawił się komunikat o błędzie. 11 Kontrolka Dane Wskazuje, czy urządzenie odbiera dane. PLWW Przewodnik po panelu sterowania 13

28 12 Kontrolka Gotowość Wskazuje, czy urządzenie jest gotowe do przetwarzania zlecenia. 13 Przełącznik regulacji kontrastu Kontroluje jasność tła ekranu dotykowego. Ekran główny Ekran główny umożliwia dostęp do funkcji urządzenia i wskazuje jego aktualny stan. UWAGA: W zależności od sposobu, w jaki administrator skonfigurował urządzenie, funkcje widoczne na ekranie głównym mogą się różnić. Do korzystania z niektórych funkcji może być wymagane zalogowanie się HP CM8060 Color MFP with Edgeline Technology Linia Stan urządzenia Dostarcza informacji o ogólnym stanie urządzenia. W zależności od aktualnego stanu w obszarze tym widoczne są różne przyciski. Aby zobaczyć opis każdego z przycisków, który może się pojawić na ekranie dotykowym, zobacz Przyciski na ekranie dotykowym na stronie Funkcje W zależności od sposobu w jaki administrator skonfigurował urządzenie w tym obszarze widoczne mogą być następujące funkcje: Kopia Faks Folder sieciowy Przechowywanie zadań Stan zlecenia Stan materiałów eksploatacyjnych. Administracja Serwis Aby zobaczyć wszystkie funkcje, konieczne może być przewijanie. 3 Przycisk Pomoc Otwieranie wbudowanego systemu pomocy. Informacji można szukać korzystając z menu Pomoc lub wyszukując według hasła. Zobacz System pomocy panelu sterowania na stronie Rozdział 1 Wstęp PLWW

29 4 Liczba kopii Wskazuje liczbę kopii, które ma wykonać urządzenie. Aby zmienić liczbę kopii, należy dotknąć okna i otworzyć klawiaturę wirtualną lub skorzystać z klawiatury numerycznej na panelu sterowania. 5 Pasek przewijania Dotknięcie strzałki do góry lub strzałki w dół pozwala obejrzeć pełną listę dostępnych funkcji. 6 Zarejestruj lub Wyrejestruj W przypadku korzystania z funkcji, do których dostęp jest kontrolowany przez administratora systemu, konieczne może być zalogowanie. Obok tych funkcji widnieje symbol blokady ( ). W zależności od posiadanych uprawnień, nawet po zalogowaniu można nie mieć dostępu do niektórych funkcji. UWAGA: Symbol blokady pojawia się po zalogowaniu. Administrator urządzenia ma dostęp do wszystkich funkcji urządzenia, oprócz menu Serwis. Dotknij opcji Zarejestruj, aby otworzyć klawiaturę wirtualną i wprowadzić nazwę użytkownika i hasło lub kod dostępu. Po zalogowaniu nazwa tego przycisku zmienia się na Wyrejestruj. 7 Adres sieciowy Wyszukiwanie informacji w celu podłączenia urządzenia do sieci lub instalacji sterownika drukarki 8 Data i godzina W tym miejscu pojawia się data i godzina. Administrator systemu może wybrać format wyświetlania daty i godziny przez urządzenie, np.: format dwunastogodzinny lub dwudziestoczterogodzinny. Przyciski na ekranie dotykowym Na ekranie dotykowym mogą pojawić się różne przyciski. Przycisk ekran główny. Dotknięcie tego przycisku powoduje przejście do ekranu głównego z dowolnego innego ekranu. Przycisk Start. Dotknięcie przycisku powoduje rozpoczęcie działania wybranej funkcji UWAGA: Nazwa tego przycisku zmienia się dla każdej funkcji. Przykładowo dla funkcji Kopia przycisk ten nosi nazwę Rozpocznij kopiowanie. Przycisk Informacje. Ten przycisk pojawia się w przypadku zaistnienia konfliktu dwóch lub więcej ustawień. Dotknięcie tego przycisku pomaga dowiedzieć się, jak rozwiązać konflikt. Przycisk Błąd. Ten przycisk widoczny jest za każdym razem, gdy pojawi się błąd wymagający podjęcia określonych czynności przed kontynuacją zadania. Dotknięcie tego przycisku umożliwia obejrzenie komunikatu opisującego błąd. Komunikat zawiera także instrukcje pozwalające rozwiązać ten problem. Przycisk Ostrzeżenie. Ten przycisk widoczny jest za każdym razem, gdy pojawi się problem, ale możliwe jest kontynuowanie przetwarzania zlecenia. Dotknij przycisku ostrzegawczego, aby wyświetlić komunikat opisujący napotkany problem. Komunikat zawiera także instrukcje pozwalające rozwiązać ten problem. Przycisk Pomoc. Dotknięcie tego przycisku otworzy wbudowany system pomocy online. Więcej informacji można znaleźć w części System pomocy panelu sterowania na stronie 15. System pomocy panelu sterowania Urządzenie posiada wbudowany system pomocy, wyjaśniający sposób użycia każdego ekranu. Aby otworzyć system pomocy, dotknij przycisku Pomoc ( ) w prawym górnym rogu ekranu. PLWW Przewodnik po panelu sterowania 15

30 W przypadku niektórych ekranów uruchomienie pomocy powoduje otwarcie ogólnego menu, umożliwiającego wyszukanie określonych tematów. Nawigację po strukturze tego menu umożliwiają przyciski dotykowe w menu. Informacji można także szukać korzystając z funkcji wyszukiwania hasła. Dotknij opcji Indeks, a następnie wpisz hasło. W przypadku ekranów zawierających ustawienia dla poszczególnych zleceń, pomoc otwiera temat zawierający wyjaśnienie opcji dla tego ekranu. Jeśli urządzenie wyświetla powiadomienie o błędzie lub ostrzeżeniu, dotknij przycisku błędu ( ) lub ostrzeżenia ( ), aby otworzyć komunikat opisujący ten problem. Komunikat zawiera także instrukcje pomocne w rozwiązywaniu tego problemu. 16 Rozdział 1 Wstęp PLWW

31 2 Podłączanie urządzenia Niniejszy rozdział zawiera informacje dotyczące następujących tematów: Porty interfejsu Podłączanie do linii telefonicznej Podłączanie do sieci PLWW 17

32 Porty interfejsu Na poniższym rysunku widoczne są porty interfejsu urządzenia. 1 Kody inicjacji monitora LCD (tylko dla pracowników serwisu) 2 USB hosta (do podłączenia urządzeń dodatkowych) 3 Faks (RJ-11) (zakryty etykietą) 4 Wbudowany port LAN (RJ-45) (brak połączeń telekomunikacyjnych) 5 Interfejs CAN (urządzenie wykańczające) 6 Interfejs napędu (PCI Express) 7 Interfejs skanera 8 Gniazdo EIO 9 Złącze FIH (Foreign Interface Harness) 10 USB urządzenia (do podłączenia urządzenia do komputera) 11 Diody LED stanu (tylko dla pracowników serwisu) 12 Kontrola zasilania napędu (szeregowe) 18 Rozdział 2 Podłączanie urządzenia PLWW

33 Podłączanie do linii telefonicznej Aby możliwe było wysyłanie i odbieranie faksów, urządzenie musi być podłączone do analogowej linii telefonicznej. Podłącz urządzenie do linii telefonicznej w następujący sposób: 1. Zdejmij etykietę osłaniającą port interfejsu faksu (RJ11). 2. Podłącz jeden koniec przewodu telefonicznego do portu interfejsu faksu (RJ11). OSTRZEŻENIE! Dla ochrony przed przepięciami do połączenia z modułem modemu urządzenia należy użyć przewodów o przekroju zgodnym z oznaczeniem 26 AWG lub większym. PLWW Podłączanie do linii telefonicznej 19

34 3. Podłącz drugi koniec przewodu telefonicznego do gniazdka telefonicznego. 20 Rozdział 2 Podłączanie urządzenia PLWW

35 Podłączanie do sieci Do ustawiania urządzenia z wykorzystaniem konfiguracji sieciowej firma HP zaleca korzystanie z instalatora oprogramowania HP, umieszczonego na płycie CD dołączonej do urządzenia. Po skorzystaniu z instalatora nie jest konieczna instalacja dodatkowego oprogramowania. Istnieją dwie możliwe konfiguracje urządzenia sieciowego i wydruku: Urządzenie jest podłączone bezpośrednio do sieci (tryb bezpośredni lub drukowanie w trybie każdy z każdym). Każdy użytkownik w sieci drukuje bezpośrednio do adresu sieciowego lub nazwy hosta urządzenia. Użycie tej konfiguracji sieciowej jest zalecane dla grup od 10 do 20 użytkowników lub w niewielkim biurze. Urządzenie jest podłączone bezpośrednio do sieci, a na serwerze sieciowym włączono współdzieloną kolejkę wydruku (drukowanie klient-serwer). Ta kolejka współdzielonego wydruku powiązana jest bezpośrednio z urządzeniem za pośrednictwem portu sieciowego. Ta konfiguracja sieciowa zalecana jest dla grupy powyżej 30 użytkowników i umożliwia administratorowi kontrolowanie ustawień sterownika na komputerach klienckich. Wymagania połączenia Wymagane jest połączenie sieciowe na urządzeniu lub wewnętrznym albo zewnętrznym serwerze wydruku. Wymagane informacje do konfiguracji oprogramowania Adres sieciowy lub nazwa hosta. Na ekranie głównym na panelu sterowania dotknij przycisku Adres sieciowy. Określ nazwę udziału. (Opcjonalnie) Przegląd instalacji Konfiguracja sprzętu podłącz urządzenie bezpośrednio do sieci za pomocą przewodu sieciowego o przekroju zgodnym z oznaczeniem 26 AWG lub większym. Włóż płytę CD dostarczoną z urządzeniem i włącz możliwość drukowania na komputerach klienckich, postępując zgodnie z procedurami instalacji dla każdego z tych komputerów. Postępuj zgodnie z poniższymi instrukcjami, aby podłączyć urządzenie do sieci i skonfigurować opcje drukowania w sieci. Konfiguracja współdzielonej kolejki wydruku jest opcjonalna i opisana została w czynnościach 9 i 10. PLWW Podłączanie do sieci 21

36 Czynności instalacyjne 1. Podłącz jeden koniec przewodu sieciowego do portu interfejsu wbudowanego LAN (RJ-45), a drugi koniec do sieci. 2. Włącz urządzenie i poczekaj na ukończenie procesu inicjacji i przydzielenie adresu sieciowego oraz nazwy hosta. Na ekranie głównym na panelu sterowania dotknij przycisku Adres sieciowy, aby poznać adres sieciowy i nazwę hosta. Dotknij przycisku Drukuj, aby wydrukować dokument. UWAGA: Aby ręcznie przypisać adres sieciowy, postępuj zgodnie z instrukcjami opisanymi w uwadze do czynności Włóż płytę CD dostarczoną z urządzeniem. Instalator oprogramowania powinien uruchomić się w sposób automatyczny. Jeśli tak się nie stanie, odszukaj na płycie CD w katalogu głównym plik SETUP.EXE i kliknij go dwukrotnie. 4. Wybierz język instalatora i zaakceptuj zasady licencji, aby kontynuować instalację. 5. Na ekranie Połączenie z drukarką wybierz opcję Sieć przewodowa. 6. Na ekranie Znaleziono drukarki wybierz urządzenie, które chcesz zainstalować. 7. Na ekranie Potwierdzenie ustawień sprawdź ustawienia urządzenia. UWAGA: Aby ręcznie zmienić adres sieciowy urządzenia, kliknij opcję Zmień ustawienia na ekranie Potwierdzenie ustawień i postępuj zgodnie ze wskazówkami. 8. Na ekranie Typ instalacji wybierz typ instalacji, który chcesz przeprowadzić. 9. (Opcjonalne) Na ekranie Udostępnianie drukarki kliknij przycisk Udostępnianie drukarki i postępuj zgodnie ze wskazówkami. 10. (Opcjonalne) Jeśli urządzenie jest współdzielone z komputerami, które działają pod kontrolą innego systemu operacyjnego, po zainstalowaniu urządzenia należy dodać te sterowniki na ekranie Obsługa sterownika klienta, postępując zgodnie z poniższymi instrukcjami: a. Zaznacz urządzenie, a następnie kliknij opcję Plik. b. Kliknij opcję Właściwości. c. Na karcie Udostępnianie wybierz opcję Dodatkowe sterowniki, a następnie wskaż pożądane sterowniki. 11. W systemie Windows 2000 oraz Windows XP można podać lokalizację i dodać opis. 12. Na ekranie Gotowy do instalacji kliknij opcję Zainstaluj i poczekaj na zakończenie instalacji. 22 Rozdział 2 Podłączanie urządzenia PLWW

37 3 Oprogramowanie urządzenia Obsługiwane systemy operacyjne i sterowniki drukarek Instalacja oprogramowania Deinstalacja oprogramowania. Kreator dostosowywania instalatora drukarek dla systemu Windows Do urządzenia dołączone są trzy płyty CD: Windows. Na dysku znajduje się na instalator sterowników drukarki dla systemu operacyjnego Windows, dokumentacja użytkownika, Kreator dostosowywania instalatora drukarek i łącze internetowe do uniwersalnego sterownika drukarki HP. Macintosh. Na dysku znajduje się instalator sterowników drukarki dla systemu operacyjnego Macintosh i dokumentacja użytkownika. Płyta CD Administratora systemu. Zawiera dokumentację użytkownika i administratora. Te dokumenty wraz z podręcznikiem użytkownika oprogramowania i dokumentacją w językach, które nie zostały załączone na płycie CD są dostępne na następujących stronach internetowych: Niniejszy rozdział zawiera informacje dotyczące następujących tematów: Obsługiwane systemy operacyjne i sterowniki drukarek Instalacja oprogramowania Deinstalacja oprogramowania. Kreator dostosowywania instalatora drukarek dla systemu Windows PLWW 23

38 Obsługiwane systemy operacyjne i sterowniki drukarek Urządzenie dostarczone jest ze sterownikami drukarki, wykorzystywanymi przez komputer do komunikacji z urządzeniem. Sterowniki drukarki umożliwiają dostęp do funkcji urządzenia takich, jak papier nietypowego formatu, zmiana formatu dokumentów i wstawianie znaków wodnych. Sterowniki drukarki zawierają pomoc elektroniczną, w której przedstawiono instrukcje dotyczące typowych zadań drukowania, opisy przycisków, pola wyboru i listy rozwijane zawarte w sterowniku drukarki. Urządzenie wykorzystuje w obsługiwanych systemach operacyjnych sterowniki PCL 5c, PCL 6 oraz emulację HP Postscipt 3 (PS 3). Urządzenie wykorzystuje również sterownik faksu, aby uzyskać dostęp do funkcji faksu. UWAGA: Zaktualizowane sterowniki oprogramowania są dostępne pod adresem CM8060edgeline_sw dla programu HP CM8060 Color MFP with Edgeline Technology lub pod adresem dla programu HP CM8050 Color MFP with Edgeline Technology. System operacyjny 1 PCL 5c PCL 6 Emulacja PS 3 Sterownik faksu 2 Windows 2000 X X X X Windows XP (32- bitowy i 64-bitowy) Windows Server 2003 (32-bitowy i 64-bitowy) Windows Vista (32- bitowy i 64-bitowy) X X X X X X X X X X X Windows Server 2008 X X X X System Mac OS X V10.2.8, V10.3.9, V i V10.5 X 1 Nie wszystkie funkcje drukowania są dostępne ze wszystkich sterowników drukarki i we wszystkich systemach operacyjnych. 2 Sterownik faksu nie jest w chwili obecnej dostępny dla systemu Windows Vista, ale będzie dostępny w przyszłości. Dodatkowe informacje może znaleźć na następujących witrynach internetowych: lub go/cm8050edgeline_sw. Sterownik drukarki PCL 5c służy do typowych zadań biurowych. Sterownik drukarki PCL 6 zapewnia najlepszą wydajność. Sterownik PS 3 jest używany do drukowania w programach wykorzystujących język PostScript, zapewnia zgodność z wymaganiami języka PostScript poziomu 3 i wsparcie dla czcionek PS flash. Dodatkowe sterowniki Poniższe sterowniki nie są zamieszczone na płycie CD z oprogramowaniem drukarki, lecz są dostępne w Internecie: Uniwersalny sterownik drukarki HP. Więcej informacji można znaleźć na stronie internetowej Linux. Więcej informacji można znaleźć na stronie internetowej 24 Rozdział 3 Oprogramowanie urządzenia PLWW

39 Unix. Więcej informacji można znaleźć na stronie internetowej Sterowniki do drukowania SAP. Więcej informacji można znaleźć na stronie internetowej Rozwiązania HP Output management. Więcej informacji można znaleźć na stronie internetowej PLWW Obsługiwane systemy operacyjne i sterowniki drukarek 25

40 Instalacja oprogramowania Windows Użyj płyty CD z oprogramowaniem systemu drukowania do instalacji sterowników drukarki oraz obsługiwanego oprogramowania. Przy każdym typie instalacji wyświetlana jest seria okien dialogowych, przeprowadzających użytkownika przez proces instalacji i monitujących o podanie informacji dotyczących środowiska komputerowego. Instalator przeprowadza użytkownika przez proces instalacji połączenia bezpośredniego lub sieciowego. Możliwy jest wybór spośród następujących typów instalacji sterowników drukarek: Standardowa. Instalacja sterownika PCL 6 i wbudowanych czcionek. Standardowa z faksem. Instalacja sterownika PCL 6, sterownika faksu i wbudowanych czcionek. Niestandardowa. Instalacja Niestandardowa umożliwia wybór sterowników, które chcesz zainstalować i daje możliwość instalacji wewnętrznych czcionek. Macintosh Aby zainstalować oprogramowanie systemu drukowania w systemie Windows, należy postępować zgodnie z następującą procedurą: 1. Zamknij wszystkie otwarte programy. 2. Włóż płytę CD z oprogramowaniem systemu drukowania do napędu CD-ROM. UWAGA: Jeśli płyta CD-ROM nie uruchomi się automatycznie, kliknij prawym przyciskiem myszy menu Start, a następnie kliknij polecenie Eksploruj, przejdź do katalogu głównego płyty CD i kliknij plik SETUP.EXE. 3. Kliknij opcję Zainstaluj i postępuj zgodnie z instrukcjami na ekranie. Aby zainstalować oprogramowanie systemu drukowania w systemie Macintosh, należy postępować zgodnie z następującą procedurą: 1. Zamknij wszystkie otwarte programy. 2. Włóż płytę CD z oprogramowaniem systemu drukowania do napędu CD-ROM. 3. Kliknij dwukrotnie ikonę instalatora CD na pulpicie, aby rozpocząć proces instalacji. 4. Kliknij dwukrotnie ikonę pobierania urządzenia, aby zainstalować oprogramowanie. Kliknij dwukrotnie ikonę Dokument, aby wyświetlić foldery dokumentów. Dokumenty te można skopiować do komputera użytkownika. 26 Rozdział 3 Oprogramowanie urządzenia PLWW

41 Deinstalacja oprogramowania. Windows Macintosh Postępuj zgodnie z poniższą procedurą, aby odinstalować oprogramowanie za pomocą opcji Odinstaluj, dostępnej na płycie CD systemu drukowania dla systemu Windows. 1. Zamknij wszystkie otwarte programy. 2. Włóż płytę CD z oprogramowaniem systemu drukowania do napędu CD-ROM. UWAGA: Jeśli płyta CD-ROM nie uruchomi się automatycznie, kliknij prawym przyciskiem myszy menu Start, a następnie kliknij polecenie Eksploruj, przejdź do katalogu głównego płyty CD i kliknij plik SETUP.EXE. 3. Kliknij opcję Modyfikuj instalację i postępuj zgodnie z instrukcjami na ekranie. Postępuj zgodnie z poniższą procedurą, aby odinstalować oprogramowanie w systemie operacyjnym Macintosh. 1. Usuń kolejkę wydruku w programie Print Center (Centrum drukowania), Printer Setup Utility (Narzędzie konfiguracji drukarki) lub Print & Fax (Drukowanie i faksowanie) dostępnym z poziomu okna System Preferences (Preferencje systemu). 2. Przeciągnij plik PPD określonego modelu urządzenia do kosza. UWAGA: HP. Nie usuwaj plików PDE. Niektóre pliki PDE mogą być współdzielone przez kilka urządzeń PLWW Deinstalacja oprogramowania. 27

42 Kreator dostosowywania instalatora drukarek dla systemu Windows Administratorzy systemu mogą użyć Kreatora dostosowywania instalatora drukarek do dostosowania bezobsługowego, niewidocznego instalatora poprzez wstępne ustawienie jego opcji w pliku zwrotnym. UWAGA: Aby uzyskać szczegółowe informacje dotyczące Kreatora dostosowywania instalatora drukarek, sprawdź przewodnik po wstępnej konfiguracji sterownika HP dostępny na dysku CD administratora. Uruchamianie Kreatora dostosowywania instalatora drukarek Uruchom Kreatora dostosowywania instalatora drukarek z dysku CD z oprogramowaniem instalacyjnym. Działa on niezależnie od instalatora MSI i posiada swój własny interfejs. Uruchomienie Kreatora dostosowywania instalatora drukarek powoduje utworzenie jednego pakietu instalacyjnego i pliku zwrotnego (RESPONSE.INI) dla instalacji jednosystemowych. Pakiet instalacyjny może działać na wielu systemach o tej samej informacji zwrotnej, można też edytować bezpośrednio plik RESPONSE.INI pod kątem różnic w konfiguracji systemów. Przewodnik po wstępnej konfiguracji sterownika HP zawiera dokładny tekst do edycji wpisów w pliku RESPONSE.INI. Uruchom Kreatora dostosowywania instalatora drukarek. 1. Włóż płytę CD z oprogramowaniem urządzenia do napędu CD-ROM. 2. Na głównym ekranie przeglądarki CD kliknij opcję Opcjonalne oprogramowanie, a następnie kliknij opcję Kreator dostosowywania instalatora drukarek. Aby zakończyć działanie Kreatora dostosowywania instalatora drukarek, postępuj zgodnie z instrukcjami w oknach dialogowych. Okna dialogowe W tej sekcji opisano instrukcje postępowania dla okien dialogowych w Kreatorze dostosowywania instalatora drukarek. UWAGA: W zależności od dokonanych wyborów, aby ukończyć niektóre okna dialogowe, w szczególności okno Port drukarki, należy ukończyć niektóre inne powiązane z nimi okna dialogowe. Okno dialogowe Wybór języka Wybierz język i kliknij OK. Pojawi się okno dialogowe Zapraszamy! Okno dialogowe Zapraszamy!. Kliknij przycisk Dalej. Pojawi się okno dialogowe Umowa licencyjna oprogramowania. Okno dialogowe Umowa licencyjna oprogramowania Aby powrócić do poprzedniego okna dialogowego, kliknij Wstecz na tym oknie dialogowym lub dowolnym innym oknie, które się pojawi. Okno dialogowe uzależnione jest od wcześniejszych wyborów. Aby anulować instalację, kliknij przycisk Anuluj na tym lub jakimkolwiek innym oknie dialogowym, na którym występuje. 28 Rozdział 3 Oprogramowanie urządzenia PLWW

43 Przeczytaj zasady licencji na oprogramowanie, wybierz opcję Zgadzam się, a następnie kliknij przycisk Dalej. Pojawi się okno dialogowe Język. Okno dialogowe Język UWAGA: Dostosowany instalator ogranicza wszystkie instalacje systemowe urządzenia do języka wybranego w oknie dialogowym Język. Tryb konserwacyjny w systemach, w których instalacja została przeprowadzona z wykorzystaniem dostosowanego instalatora, nie umożliwia zmiany języka. Aby zmienić język systemu, w którym użyto Kreatora dostosowywania instalatora drukarek, należy usunąć dostosowaną instalację i na nowo zainstalować oprogramowanie, aby powrócić do wyboru innego języka. Wybrany język jest instalowany na komputerach użytkowników niezależnie od języka tekstów w oknach dialogowych, zgodnie z wcześniejszym ustaleniem w oknie dialogowym Wybór języka. Okno dialogowe Język ustawione jest domyślnie na język wybrany w oknie dialogowym Wybór języka, ale za pomocą dostosowanego instalatora możliwy jest wybór dowolnego innego języka dostępnego na dysku CD z oprogramowaniem. Wybrany język zapisany jest w pliku zwrotnym. Wybierz język z menu rozwijanego Język i kliknij przycisk Dalej. Pojawi się okno dialogowe Port drukarki Okno dialogowe Port drukarki Okno dialogowe Port drukarki zawiera trzy możliwości wyboru. Wykonaj jedną z trzech czynności. W celu podłączenia urządzenia do istniejącej sieci wybierz opcję Ścieżka sieciowa, aby udostępnić pole tekstowe do wpisania nazwy kolejki. Wypełnij pole tekstowe na jeden z poniższych sposobów: Kliknij przycisk Przeglądaj... pojawi się okno dialogowe Przeglądanie w poszukiwaniu drukarki. Przejdź do urządzenia, kliknij przycisk OK, by zapisać ścieżkę w polu tekstowym Ścieżka tekstowa, a następnie kliknij przycisk Dalej. Pojawi się okno dialogowe Model. Zobacz Okno dialogowe Model na stronie 30. -lub- Wpisz ścieżkę sieciową w polu tekstowym i kliknij przycisk Dalej. Pojawi się okno dialogowe Model. Zobacz Okno dialogowe Model na stronie 30. Aby podłączyć urządzenie bezpośrednio do komputera, wybierz opcję Port lokalny (połączenie bezpośrednie) i kliknij przycisk Dalej. Pojawi się okno dialogowe Połączenie z drukarką. Okno dialogowe Połączenie z drukarką zawiera wszystkie typy portów niezależnie od obsługiwanych lokalnie. Zawiera także wszystkie niestandardowe porty sieciowe dostępne w systemie lokalnym. Aby dostosowany instalator korzystał z jakiegokolwiek nietypowego portu sieciowego, dany port musi być skonfigurowany w identyczny sposób w docelowym systemie. Wybierz typ wykorzystywanego połączenia i kliknij przycisk Dalej. Pojawi się okno dialogowe Model. Zobacz Okno dialogowe Model na stronie 30. Aby utworzyć nowy port dla połączenia sieciowego, wybierz opcję Nowy port TCP/IP i kliknij przycisk Dalej. Pojawi się okno dialogowe Określ port TCP/IP. Okno dialogowe Określ port TCP/ IP zawiera wszystkie niestandardowe porty sieciowe, które są dostępne w danym systemie lokalnym. Aby dostosowany instalator korzystał z jakiegokolwiek nietypowego portu sieciowego, dany port musi być skonfigurowany w identyczny sposób w docelowym systemie. Okno dialogowe Określ port TCP/IP zawiera pięć możliwości wyboru podzielonych na dwie sekcje. Wybierz jedną PLWW Kreator dostosowywania instalatora drukarek dla systemu Windows 29
