Wpusty tarasowe/dachowe, wpusty parkingowe/podwórzowe i wpusty deszczowe System 200/400 na zewnątrz budynków

Transkrypt

1 Wpusty tarasowe/dachowe, wpusty parkingowe/podwórzowe i wpusty deszczowe /400 na zewnątrz budynków Wpusty tarasowe / dachowe / deszczowe i podwórzowe / W 61

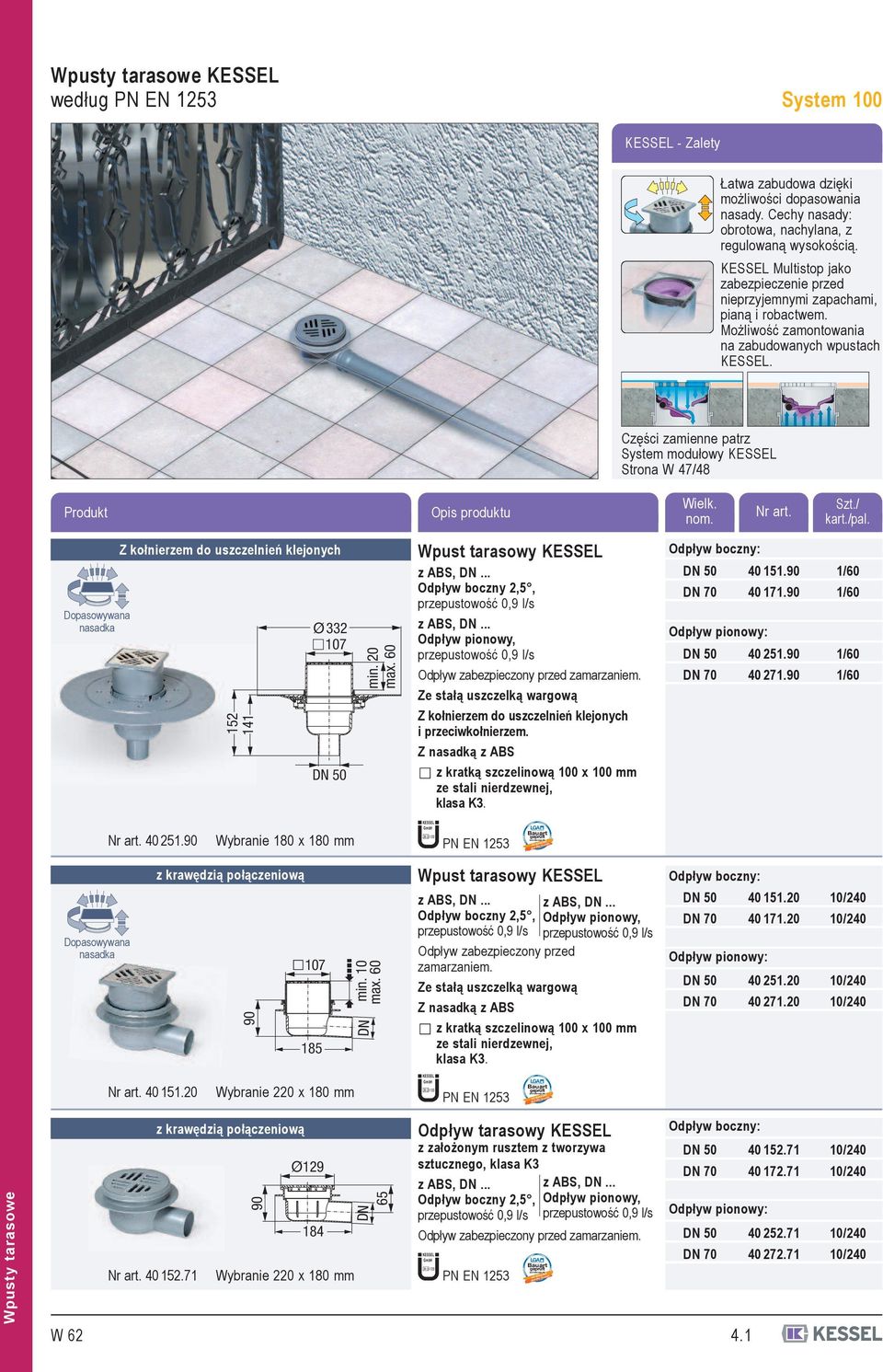

2 und überwacht und überwacht und überwacht Wpusty tarasowe KESSEL według PN EN 1253 System 100 KESSEL - Zalety Łatwa zabudowa dzięki możliwości dopasowania nasady. Cechy nasady: obrotowa, nachylana, z regulowaną wysokością. KESSEL Multistop jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem. Możliwość zamontowania na zabudowanych wpustach KESSEL. Części zamienne patrz System modułowy KESSEL Strona W 47/48 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. Dopasowywana nasadka Z kołnierzem do uszczelnień klejonych Ø min. 20 max. 60 Wpust tarasowy KESSEL z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s z ABS,... Odpływ pionowy, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z kołnierzem do uszczelnień klejonych i przeciwkołnierzem. Z nasadką z ABS z kratką szczelinową 100 x 100 mm ze stali nierdzewnej, klasa K3. Odpływ boczny: Odpływ pionowy: /60 1/60 1/60 1/60 Nr art Wybranie 180 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 Dopasowywana nasadka z krawędzią połączeniową min. 10 max. 60 Wpust tarasowy KESSEL z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s z ABS,... Odpływ pionowy, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Ze stałą uszczelką wargową Z nasadką z ABS z kratką szczelinową 100 x 100 mm ze stali nierdzewnej, klasa K3. Odpływ boczny: Odpływ pionowy: /240 10/240 10/240 10/240 Nr art Wybranie 220 x 180 mm KESSEL GmbH DIN EN1253 PN EN 1253 Wpusty tarasowe Nr art z krawędzią połączeniową 90 Ø Wybranie 220 x 180 mm 65 Odpływ tarasowy KESSEL z założonym rusztem z tworzywa sztucznego, klasa K3 z ABS,... Odpływ boczny 2,5, przepustowość 0,9 l/s z ABS,... Odpływ pionowy, przepustowość 0,9 l/s Odpływ zabezpieczony przed zamarzaniem. Odpływ boczny: Odpływ pionowy: W KESSEL GmbH DIN EN1253 PN EN /240 10/240 10/240 10/240

3 Wpusty dachowe KESSEL według PN EN 1253 System 100 KESSEL - Zalety Z praktycznym koszem zabezpieczającym przed liśćmi z tworzywa sztucznego. (nr części zamiennej ) Wersja podgrzewana Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z dociskowym kołnierzem uszczelniającym Wpust dachowy KESSEL z PP, 100 Odpływ pionowy, przepustowość 4,5 l/s Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście /60 Wybranie 180 x 180 mm z dwoma dociskowymi kołnierzami uszczelniającymi KESSEL GmbH DIN EN1253 Wpust dachowy KESSEL z PP, 100 Odpływ pionowy, przepustowość 4,5 l/s Z podwójnym uszczelnieniem. Z dociskowym kołnierzem uszczelniającym z PP. Z przeciwkołnierzem ze stali nierdzewnej. Z koszem ochronnym na liście /60 Wybranie 180 x 180 mm KESSEL GmbH DIN EN W 63 Wpusty dachowe

4 Wpusty dachowe Ecoguss z podwójnym i pojedynczym uszczelnieniem według PN EN 1253 / DIN EN do grawitacyjnego odwadniania dachów System grawitacyjnego odwadniania dachów Rodzaje przewodów do grawitacyjnego odwodnienia dachów określone są w normie PN EN część 3 i DIN 1986 część 100. W systemie odwadniania grawitacyjnego woda z dachu odprowadzana jest przez wpusty dachowe oraz system przewodów ułożonych ze spadkiem. Rury są przy tym częściowo wypełnione wodą. Nie wolno jednak tutaj przekroczyć maksymalnego poziomu wypełnienia: h/d = 0,7 w przypadku przewodów zbiorczych i odprowadzających i f = 0,33 w przypadku pionowych rur spustowych Wydajność odprowadzania wody z dachu zależy głównie od spadku dna rury oraz konstrukcji wpustów dachowych. Kształt wlotu wpustu ma wpływ na zwiększenie wydajności odprowadzania. Cechy odwadniania grawitacyjnego System przewodów rurowych, układany ze spadkiem System przewodów rurowych, częściowo wypełniony wodą Bardziej rozbudowana sieć przewodów odprowadzających Wysoka wydajność wpustów dachowych dzięki korpusowi wykonanemu w kształcie lejka Odwodnienie najniższego punktu Ułożenie systemu odwadniania awaryjnego h d Przykład zabudowy z podwójnym uszczelnieniem Zalety produktu KESSEL Wpusty dachowe Dach płaski/żwir Papa bitumiczna układana na gorąco Izolacja cieplna 120 mm Papa bitum. układana na gorąco Jastrych ze spadkiem Strop betonowy 180 mm Tworzywo high-tec Ecoguss Wysoka wydajność odprowadzania wody większa niż przewiduje norma w przypadku dużych powierzchni odwadnianych Wysoka odporność na temperatury do 250 C Łatwa zabudowa możliwość późniejszej przebudowy w celu otrzymania przelewu awaryjnego dzięki zastosowaniu systemu modułowego Szeroka gama elementów osprzętowych w zależności od warunków zabudowy, strona W 68 Korpus dostępny w wielkościach 70, 100 i 125 System Lock & Lift. Konserwacja bez narzędzi Multistop 200 jako osprzęt: suchy syfon zabezpieczający przed nieprzyjemnymi zapachami i robactwem (zabezpieczenie przeciwzapachowe bez wody) W Możliwość bardziej wydajnego podgrzewania

5 und überwacht und überwacht Wpusty dachowe Ecoguss z podwójnym uszczelnieniem według PN EN 1253 / DIN do odwodnienia grawitacyjnego Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z pojedynczym uszczelnieniem Wpust dachowy KESSEL Ecoguss z pojedynczym uszczelnieniem z tworzywa Ecoguss, przepustowość: wykres strona W 69 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss /18 1/18 1/18 Ø365 min. 40 max.140 H 72 99,5 H 72 99,5 H 70 96,5 Wybranie Ø 370 mm z podwójnym uszczelnieniem Ø PN EN 1253 / DIN Wpust dachowy KESSEL Ecoguss z podwójnym uszczelnieniem z tworzywa Ecoguss, przepustowość: wykres strona W 69 do podłączenia do rury z tworzywa sztucznego Z dociskowym kołnierzem uszczelniającym z tworzywa Ecoguss z nasadką z tworzywa Ecoguss 200, z dociskowym kołnierzem uszczelniającym i koszem na liście jako podwójnym uszczelnieniem podgrzewany podgrzewany /18 1/18 1/18 1/12 1/12 1/12 1/12 1/12 1/12 H Wybranie Ø 370 mm 70 96, PN EN 1253 / DIN Wpusty dachowe 4.1 W 65

6 Wpusty dachowe Ecoguss z przelewem awaryjnym według PN EN 1253 / DIN EN do grawitacyjnego odwadniania dachów Odwadnianie awaryjne Przepisy normy DIN i PN EN zalecają teraz, aby w celu odciążenia głównego systemu odwadniania dachu na skutek wystąpienia silnych opadów zainstalowany był oddzielny system odwadniania awaryjnego. Jeśli główny system odwadniania jest przepełniony i wystąpi dokładnie zdefiniowana wysokość zebranej wody, zaczyna działać system odwadniania awaryjnego. Należy przy tym zwrócić uwagę, że woda z systemu odwadniania awaryjnego musi być odprowadzana swobodnie na teren posesji albo przez fasadę, albo alternatywnie przez dodatkowy system przewodów. Ponieważ w przypadku wystąpienia silnych deszczów przewody odwadniające głównego systemu odwadniania są już przeciążone, nie wolno do nich w żadnym wypadku podłączać odwadniania awaryjnego. Jedynie w ten sposób można uniknąć niekontrolowanego cofania się wody oraz wynikającego stąd statycznego przeciążenia dachów płaskich. Według DIN 1986 każdy dach płaski musi zostać zabezpieczony przed tzw. krótką ulewą stulecia. Przykład zabudowy wpustu dachowego z odwadnianiem awaryjnym Papa bitumiczna układana na gorąco Izolacja cieplna 120 mm Papa bitumiczna układana na gorąco Jastrych ze spadkiem Strop betonowy 180 mm Wpusty dachowe Wpust dachowy Ecoguss z podwójnym uszczelnieniem Wpust dachowy Ecoguss z podwójnym uszczelnieniem z przelewem awaryjnym wyposażony w pierścień spiętrzeniowy W

7 Wpusty dachowe Ecoguss z odwadnianiem awaryjnym według PN EN 1253 / DIN EN do odwadniania grawitacyjnego dachów Przezbrojenie w celu uzyskania wpustu awaryjnego z pojedynczym i podwójnym uszczelnieniem z pierścieniem spiętrzeniowym Przykład przezbrojenia: uszczelnienie pojedyncze Przed Wpust dachowy KESSEL Ecoguss Produkty: strona W 65 1 wyjęcie i usunięcie osłony przed żwirem 2 usunięcie przeciwkołnierza 3 założenie pierścienia spiętrzeniowego, osprzęt, odpowiednio do 70, 100 lub H: 35 mm nr art H: 45 mm nr art Po Wpust dachowy KESSEL Ecoguss z przelewem awaryjnym 4.1 W 67 Wpusty dachowe

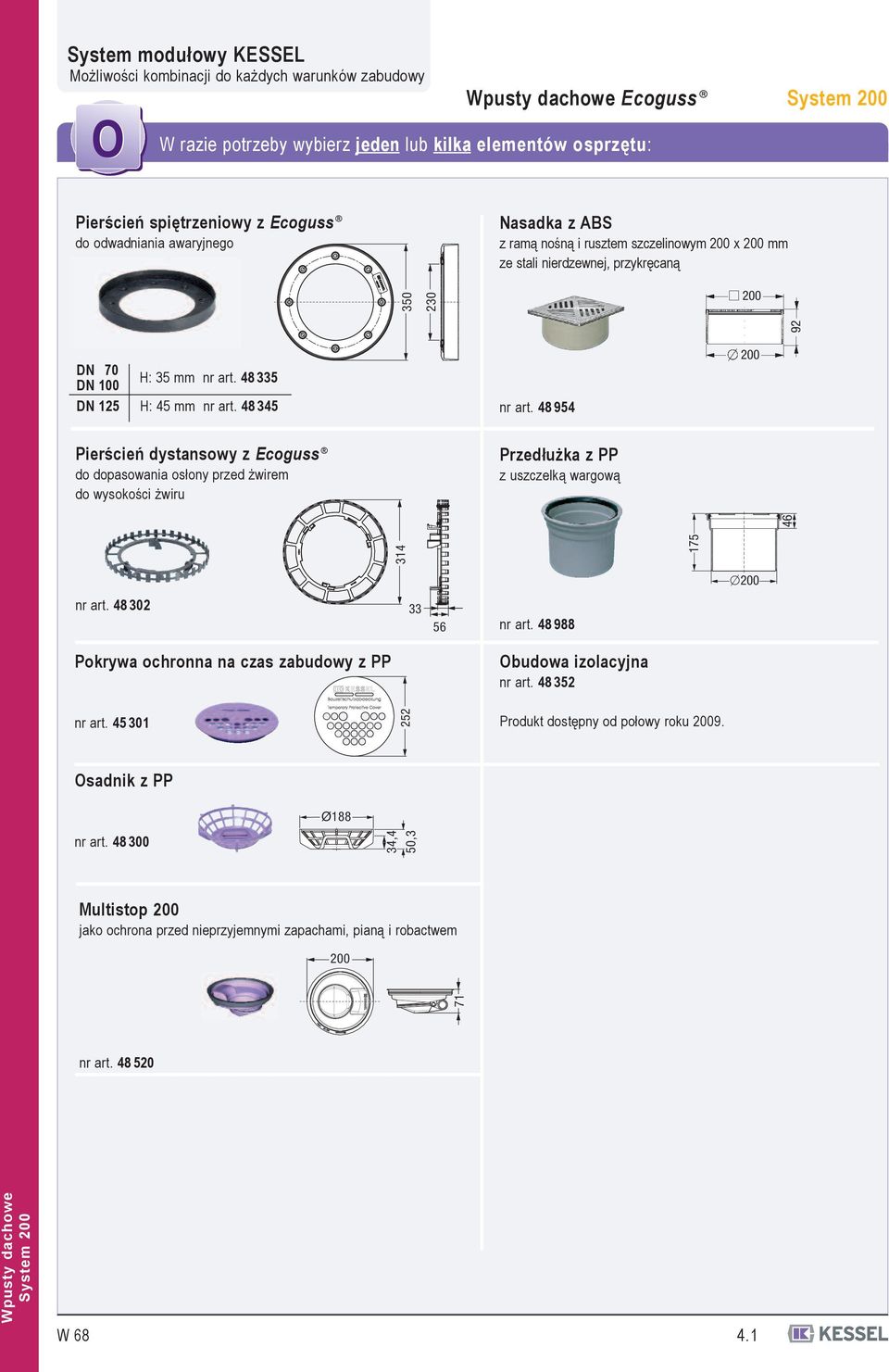

8 System modułowy KESSEL Możliwości kombinacji do każdych warunków zabudowy O W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Wpusty dachowe Ecoguss Pierścień spiętrzeniowy z Ecoguss do odwadniania awaryjnego Nasadka z ABS z ramą nośną i rusztem szczelinowym 200 x 200 mm ze stali nierdzewnej, przykręcaną H: 35 mm nr art H: 45 mm nr art nr art Pierścień dystansowy z Ecoguss do dopasowania osłony przed żwirem do wysokości żwiru Przedłużka z PP z uszczelką wargową nr art nr art Pokrywa ochronna na czas zabudowy z PP Obudowa izolacyjna nr art nr art Produkt dostępny od połowy roku Osadnik z PP nr art Ø188 34,4 50,3 Multistop 200 jako ochrona przed nieprzyjemnymi zapachami, pianą i robactwem nr art Wpusty dachowe W

9 Przepustowość Wpusty dachowe z tworzywa Ecoguss h (mm) Przykład 1: Wpust dachowy z podwójnym uszczelnieniem Q (l/s) Spiętrzenie h (mm) Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 1,00 2,80 5,65 8,50 11,95 16,10 20,50 Odpływ Q (l/s) 0,00 1,10 3,00 5,75 8,60 12,30 16,70 20,90 Przykład 2: Wpust dachowy z pojedynczym uszczelnieniem h (mm) Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 0,60 1,90 4,50 7,30 11,10 14,65 19, Q (l/s) Spiętrzenie h (mm) Odpływ Q (l/s) 0,00 0,90 3,30 5,95 9,00 12,75 15,10 19,40 h (mm) Przykład 3: Wpust dachowy z pojedynczym uszczelnieniem z pierścieniem spiętrzeniowym jako odwodnieniem awaryjnym Nadpiętrzenie (mm) (real) Nadpiętrzenie (mm) (real) (h2) (h2) Odpływ (l/s) Q 0,00 4,45 8,80 12,60 Odpływ (l/s) Q 0,00 5,10 9,60 15, Q (l/s) 4.1 W 69 Wpusty dachowe

10 und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System 125 Zalety KESSEL Metaliczne tworzywo kompozytowe Zminimalizowana średnica wiercenia Ø 160 mm > oszczędność 2/3 kosztów Quick-Fit uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. Ochrona przeciwpożarowa i przeciwdymowa Odporność na wysokie temperatury do 400 C (krótkotrwale). Opcjalnie z wkładem przeciwpożarowym Fire- Kit 125 do wpustów pionowych. Podłączenie do rury SML NOWOŚĆ: 80 Brak konieczności stosowania elementów przejściowych! Wyrównanie potencjałów nie jest konieczne Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z dociskowym kołnierzem uszczelniającym min. 57 max. 113 Wpust parkingowy KESSEL Ecoguss z tworzywa Ecoguss, odpływ pionowy, do podłączenia do rury SML według DIN Z osadnikiem. Z dociskowym kołnierzem uszczelniajacym ze stali nierdzewnej z nasadką kwadratową z tworzywa Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 234 mm, z systemem Lock & Lift klasa B /12 1/12 Średnica otworu tylko Ø 160 mm z mocowaniem Quick-Fit H 107 Wpusty parkingowe Ecoguss H 135 Nr art PN EN 124/PN EN 1253 W

11 und überwacht und überwacht Wpusty parkingowe Ecoguss według PN EN 124 i PN EN 1253 System 100/125 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. wpust do podłączenia do rury, kwadratowy NOWOŚĆ Wpust parkingowy KESSEL Ecoguss, kwadratowy z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego przyłączenia do rury SML według DIN Z osadnikiem. z nasadką kwadratową z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 235 mm, z systemem Lock & Lift klasa B /36 1/36 H 196 H1 40 Nr art Wybranie Ø 215 mm H H PN EN 124/PN EN 1253 NOWOŚĆ wpust do podłączenia do rury, okrągły Wpust parkingowy KESSEL Ecoguss, okrągły z tworzywa Ecoguss,... odpływ pionowy, do bezpośredniego podłaczenia do rury SML według DIN Z osadnikiem. z nasadką okrągłą z Ecoguss 247 mm x 247 mm z krawędzią połączeniową i okrągłą kratką szczelinową Ø 235 mm, z systemem Lock & Lift klasa B /36 1/36 H 196 H1 40 Nr art H H1 4.1 Wybranie Ø 215 mm PN EN 124/PN EN 1253 W 71 Wpusty parkingowe Ecoguss

12 System modułowy KESSEL Możliwości kombinacji do każdych warunków zabudowy N Nasadki: System 100 Nasadka z Ecoguss VE 1/36 Wpusty parkingowe Ecoguss System 100/125 Nasadki: System 125 Nasadka z Ecoguss VE 1/36 z ramą kwadratową 247 mm z tworzywa Ecoguss z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 235 mm, z systemem Lock & Lift nr art O Przedłużka z ABS z uszczelką wargową bez bocznego dopływu nr art z ramą okrągłą Ø 247 mm z tworzywa Ecoguss z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 235 mm, z systemem Lock & Lift nr art z ramą kwadratową 247 mm z tworzywa Ecoguss z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 235 mm, z systemem Lock & Lift nr art Osprzęt: System 100 Osprzęt: System 125 Przedłużka z PP z uszczelką wargową bez bocznego dopływu nr art z ramką okrągłą Ø 247 mm z tworzywa Ecoguss z krawędzią połączeniową i okrągłym rusztem szczelinowym Ø 235 mm, z systemem Lock & Lift nr art Ø Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Wkład przeciwpożarowy Fire-Kit* dla korpusów Ecoguss, odpływ pionowy nr art Syfon dzwonowy z tworzywa sztucznego wys. zamknięcia wodnego 50 mm nr art Multistop zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Mocowanie Quick-Fit Quick-Fit, uszczelka przejściowa do wprowadzenia w nawiercony otwór korpusu wpustu Ecoguss. z ochroną przeciwpożarową nr art bez ochrony przeciwpożarowej nr art Ø Na rys. art. nr Wpusty parkingowe Ecoguss K Korpus: System 100 Nasadki systemu 100 przyłącza się bezpośrednio do rur SML. * tylko w połączeniu z nr art Korpus: System 125 Korpus Ecoguss VE 1/20 z dociskowym kołnierzem uszczelniającym odporny na wysokie temperatury, bez syfonu, odpływ pionowy 70 nr art nr art nr art Zastosowanie korpusu bez kołnierza na zapytanie! Obudowa izolacyjna 360 mm nr art W

13 und überwacht Wpusty podwórzowe z tworzywa Ecoguss / z tworzywa sztucznego Na zewnątrz budynków według PN EN 752 KESSEL Zalety Dopasowywana nasada: obrotowa nachylana z regulacją wysokości o 110 mm Głębsza zabudowa i dołączenie bocznego dopływu realizowane za pomocą łącznika nr art dla przyłącza rury 100. System modułowy KESSEL Osprzęt strona W 77/78 Głębsza zabudowa do głębokości przemarzania 1020 mm z nasadką nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z nasadką z Ecoguss, klasa B od 40 do 150 Wpust podwórzowy KESSEL Ecoguss 200 z korpusem z tworzywa sztucznego i nasadką z tworzywa Ecoguss odpływ boczny 2,5, 2 odpływ pionowy, przepustowość 4,5 l/s Nasada z ramą nośną okrągłą/kwadratową ruszt szczelinowy klasy B 125 z tworzywa Ecoguss z systemem Lock & Lift 1 Odpływ boczny: Nasada okrągła B 1/18 Odpływ boczny: Nasada kwadratowa B 1/12 2 Odpływ pionowy: Nasada okrągła B 1/18 Odpływ pionowy: Nasada kwadratowa B 1/12 Nr art B z nasadką z tworzywa sztucznego, klasa A 15 od 40 do 150 Wpust podwórzowy KESSEL z tworzywa sztucznego odpływ boczny 2,5 2 odpływ pionowy, 2,5 przepustowość 4,5 l/s Nasada z ramą nośną. ruszt szczelinowy klasy A 15 z tworzywa sztucznego 1 2 Odpływ boczny: /18 Odpływ pionowy: /18 Nr art PN EN 1253 W 73 Wpusty podwórzowe

14 Wpusty podwórzowe Ecoguss Na zewnatrz budynków według PN EN 752 System 100, 125 Zalety KESSEL Kompaktowa konstrukcja Bezpośrednie przyłączenie do rury KG Korzystna alternatywna W komplecie osadnik Multistop (osprzęt) jako zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem 100 nr art nr art Klucz ryglujący do wpustów Ecoguss z rusztem szczel. z systemem Lock & Lift, nr art Produkt wpust do podłączenia do rury kwadratowy / okrągły H H1 40 Nr art B Opis produktu Wpust podwórzowy KESSEL Ecoguss z tworzywa Ecoguss odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. z kwadratową ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift. Wielk. nom. Nr art. Szt./ kart./pal B 1/ B 1/ H H z okrągłą ramą nośną i okrągłym rusztem szczelinowym Ø 235 mm z tworzywa Ecoguss, klasa B 125, z systemem Lock & Lift B 1/ B 1/36 Nr art B Wpusty podwórzowe System 100/125 H H PN EN 1253 W

15 und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 Zalety KESSEL Optymalne czyszczenie przewodu dzięki wyjmowanemu osadnikowi Podłączanie bocznych dopływów Z praktycznym mocowaniem do ściany Zabudowa chroniona przed zamarzaniem Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z syfonem i osadnikiem Wpust deszczowy KESSEL z tworzywa sztucznego,... Odpływ boczny 2,5, przepustowość 2,8 l/s /12 Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany. Wybranie 380 x 320 mm 4.1 PN EN 752 W 75 Wpusty deszczowe

16 und überwacht und überwacht und überwacht Wpusty deszczowe Na zewnątrz budynków PN EN 752 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z syfonem i osadnikiem Wpust deszczowy KESSEL Z tworzywa sztucznego,... Odpływ pionowy, przepustowość 2,8 l/s Dla głębokości przemarzania do 545 mm. Z wyjmowanym syfonem dzwonowym, dwoma łącznikami, osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany /12 Wybranie 320 x 320 mm PN EN 1253 z osadnikiem Wpust deszczowy KESSEL Z tworzywa sztucznego,... Odpływ boczny 2,5, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany /10 Wybranie 380 x 320 mm PN EN 752 z osadnikiem Wpust deszczowy KESSEL z tworzywa sztucznego,... Odpływ pionowy, przepustowość 4,5 l/s Z osadnikiem. Pokrywa z otworem wlotowym z rurą ochronną z tworzywa sztucznego. Z mocowaniem do ściany /10 Wpusty deszczowe Wybranie 320 x 320 mm PN EN 1253 W

17 System modułowy KESSEL Możliwości kombinacji do każdych warunków zabudowy N Nasadka O Osprzęt K Tutaj wybierz jeden korpus: Korpus z tworzywa sztucznego VE 3/36 Przepustowość 4,5 l/s Odpływ boczny 2,5 100 nr art Wpusty deszczowe, wpusty podwórzowe K Odpływ pionowy 100 nr art Korpus N Tutaj wybierz jedną nasadę / pokrywę: Nasadka z tworzywa Ecoguss z rusztem szczelinowym z tworzywa Ecoguss 250 mm klasa B 125 płynna regulacja wysokości mm Ruszt szczelinowy z tworzywa sztucznego klasy A15 / L15 nr art Pokrywa z tworzywa sztucznego klasy A15 / L15, wodoszczelna nr art nr art Rama nośna z tworzywa sztucznego klasy A15 / L15 nr art Pokrywa wpustu z tworzywa sztucznego z rurą ochronną 100 nr art Nasada z tworzywa sztucznego Płynna regulacja wysokości mm. nr art Ruszt wpustu deszczowego z tworzywa sztucznego do dodatk. odwadniania powierzchni z rurą ochronną 100 nr art W 77 Wpusty deszczowe

18 System modułowy KESSEL Możliwości kombinacji do każdych warunków zabudowy O Wpusty deszczowe, wpusty podwórzowe W razie potrzeby wybierz jeden lub kilka elementów osprzętu: Łącznik z tworzywa sztucznego zwiększa wysokość o 240 mm nr art VE 3/36 Łącznik z tworzywa sztucznego z bocznym dopływem nr art VE 3/36 Syfon dzwonowy z PP wysokość zamknięcia wodnego 100 mm nr art Syfon dzwonowy z PP wysokość zamknięcia wodnego 70 mm nr art VE 12 Syfon dzwonowy ze stali nierdzewnej wyjmowany, wysokość zamknięcia wodnego 70 mm nr art Multistop 200 zabezpieczenie przed nieprzyjemnymi zapachami, pianą i robactwem nr art Osadnik z PE HD nr art VE 12 Uszczelka wargowa nr art Uszczelka wargowa Zabezpieczenie przed przesuwaniem nr art Mocowanie naścienne do wpustów deszczowych nr art Klucz ryglujący do rusztów szczelinowych Ecoguss z systemem Lock & Lift nr art Wpusty deszczowe i podwórzowe Przyrząd do wyjmowania syfonów przy pogłębionej zabudowie nr art W

19 Wpusty podwórzowe Na zewnątrz budynków PN EN 752 System 400 KESSEL - Zalety Dopasowywana nasada: obrotowa nachylana regulowana wysokość Dopływy boczne maks. do średnicy nom. 150 poprzez nawiercenie bocznych otworów, łatwe i szybkie podłączenie. Optymalne czyszczenie przewodu dzięki możliwości wyjmowania syfonu/osadnika Dopasowanie do poziomu podłoża Możliwość rozbudowy i łączenia z elementami systemu Odporność chemiczna na paliwa Do powierzchni z ruchem kołowym ciężkim System modułowy KESSEL osprzęt strona W 81/82 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z osadnikiem Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z osadnikiem. Do głębokości zabudowy (T) od 380 do 510 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo A B D A B D 325 od 55 do 185 Nr art A T Wybranie 585 x 535 mm Nasada z rusztem szczelinowym klasa A z tworzywa sztucznego, klasa B, D z żeliwa szarego według EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 10 kg klasa B ok. 12,5 kg klasa D ok. 20 kg Wpusty podwórzowe System W 79

20 Wpusty podwórzowe Na zewnątrz budynków PN EN 752 System 400 Produkt Opis produktu Wielk. nom. Nr art. Szt./ kart./pal. z syfonem i osadnikiem Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 580 do 710 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo A B D A B D 525 od 55 do T Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 20 kg klasa B ok. 23 kg klasa D ok. 30 kg Nr art A Wybranie 585 x 535 mm z syfonem i osadnikiem Wpust podwórzowy KESSEL System 400 z polietylenu,... Odpływ boczny, przepustowość 4,5 l/s Z syfonem i osadnikiem Do głębokości zabudowy (T) od 730 do 1080 mm, wodoszczelny, odporny na ścieki agresywne. Z uszczelkami odpornymi na paliwo A B D A B D Wpusty podwórzowe System od 55 do 405 Nr art A T Wybranie 585 x 535 mm Nasadka z rusztem szczelinowym klasy A z tworzywa sztucznego, klasy B, D z żeliwa szarego wg EN 124 do płynnej regulacji wysokości do wyrównywania z poziomem podłoża. Ciężar: klasa A ok. 45 kg klasa B ok. 47,5 kg klasa D ok. 55 kg W
