1 BIURO PROJEKTOWE I USŁUG TECHNICZNYCH mgr inŝ. Tadeusz Pabin Piotrków Trybunalski, ul. Korczaka 9 tel/fax /044/ NIP: REGON PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA UL. MIŁEJ - USUNIĘCIE KOLIZJI Z LINIAMI ENERGETYCZ. NN JAROSTY GM. MOSZCZENICA /Dz. nr 73, 75/1 obr. Jarosty/ LOKALIZACJA: Jarosty gmina Moszczenica powiat piotrkowski INWESTOR: GMINA MOSZCZENICA Moszczenica ul. Kosowska 1 OBIEKT: LINIA ENERGETYCZNA NAPOWIETRZNA NN LINIE ENERGETYCZNE KABLOWE NN BRANśA: ELEKTRYCZNA PROJEKTANT: mgr inŝ. Tadeusz Pabin Upr. Nr UAN.V 8388/2487 z $4 ust.2, $7 i $13 ust.1 pkt. 4 lit. d Specjalność instalac.-inŝynieryjna w zakresie instal. elektrycznych maj 2006 r.

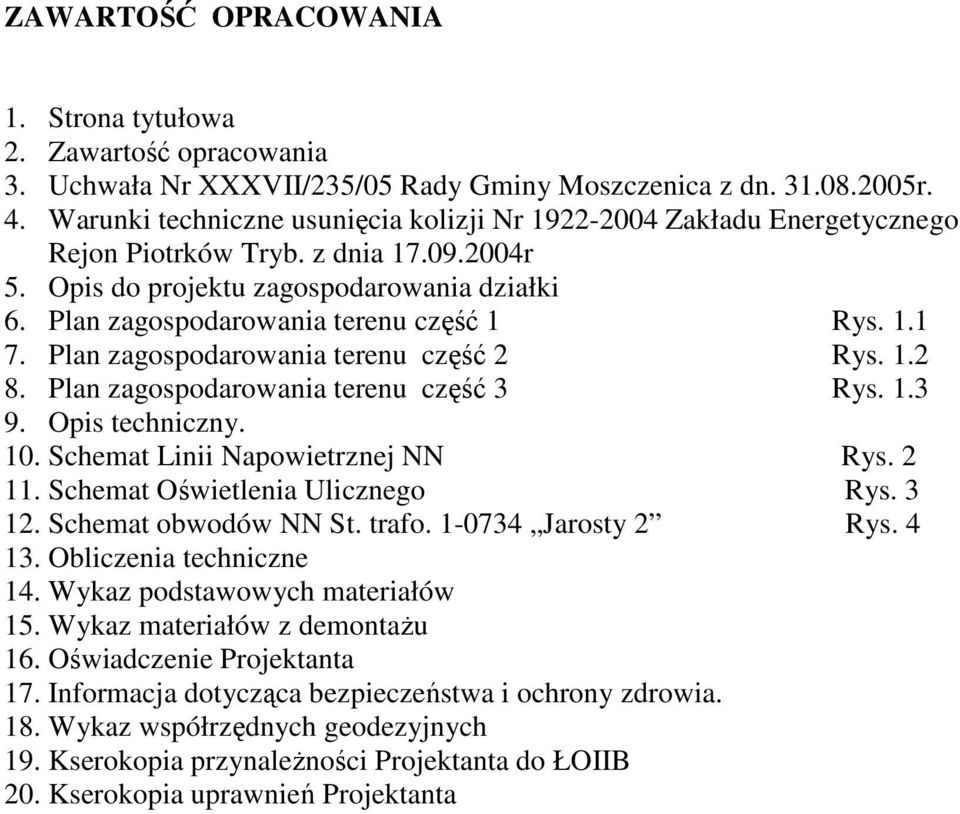

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Zawartość opracowania 3. Uchwała Nr XXXVII/235/05 Rady Gminy Moszczenica z dn r. 4. Warunki techniczne usunięcia kolizji Nr Zakładu Energetycznego Rejon Piotrków Tryb. z dnia r 5. Opis do projektu zagospodarowania działki 6. Plan zagospodarowania terenu część 1 Rys Plan zagospodarowania terenu część 2 Rys Plan zagospodarowania terenu część 3 Rys Opis techniczny. 10. Schemat Linii Napowietrznej NN Rys Schemat Oświetlenia Ulicznego Rys Schemat obwodów NN St. trafo Jarosty 2 Rys Obliczenia techniczne 14. Wykaz podstawowych materiałów 15. Wykaz materiałów z demontaŝu 16. Oświadczenie Projektanta 17. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 18. Wykaz współrzędnych geodezyjnych 19. Kserokopia przynaleŝności Projektanta do ŁOIIB 20. Kserokopia uprawnień Projektanta

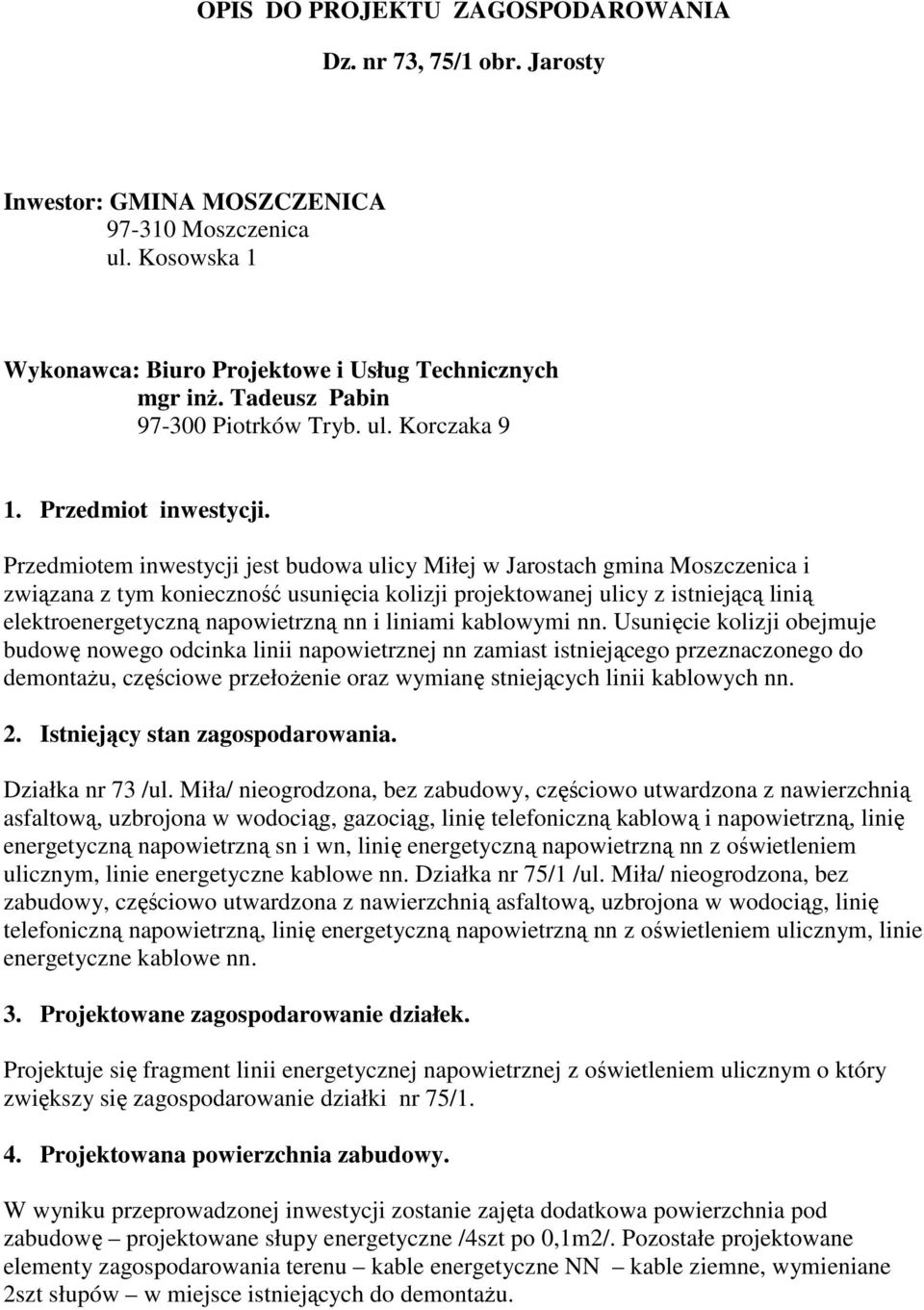

3 OPIS DO PROJEKTU ZAGOSPODAROWANIA Dz. nr 73, 75/1 obr. Jarosty Inwestor: GMINA MOSZCZENICA Moszczenica ul. Kosowska 1 Wykonawca: Biuro Projektowe i Usług Technicznych mgr inŝ. Tadeusz Pabin Piotrków Tryb. ul. Korczaka 9 1. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa ulicy Miłej w Jarostach gmina Moszczenica i związana z tym konieczność usunięcia kolizji projektowanej ulicy z istniejącą linią elektroenergetyczną napowietrzną nn i liniami kablowymi nn. Usunięcie kolizji obejmuje budowę nowego odcinka linii napowietrznej nn zamiast istniejącego przeznaczonego do demontaŝu, częściowe przełoŝenie oraz wymianę stniejących linii kablowych nn. 2. Istniejący stan zagospodarowania. Działka nr 73 /ul. Miła/ nieogrodzona, bez zabudowy, częściowo utwardzona z nawierzchnią asfaltową, uzbrojona w wodociąg, gazociąg, linię telefoniczną kablową i napowietrzną, linię energetyczną napowietrzną sn i wn, linię energetyczną napowietrzną nn z oświetleniem ulicznym, linie energetyczne kablowe nn. Działka nr 75/1 /ul. Miła/ nieogrodzona, bez zabudowy, częściowo utwardzona z nawierzchnią asfaltową, uzbrojona w wodociąg, linię telefoniczną napowietrzną, linię energetyczną napowietrzną nn z oświetleniem ulicznym, linie energetyczne kablowe nn. 3. Projektowane zagospodarowanie działek. Projektuje się fragment linii energetycznej napowietrznej z oświetleniem ulicznym o który zwiększy się zagospodarowanie działki nr 75/1. 4. Projektowana powierzchnia zabudowy. W wyniku przeprowadzonej inwestycji zostanie zajęta dodatkowa powierzchnia pod zabudowę projektowane słupy energetyczne /4szt po 0,1m2/. Pozostałe projektowane elementy zagospodarowania terenu kable energetyczne NN kable ziemne, wymieniane 2szt słupów w miejsce istniejących do demontaŝu.

4 O P I S T E C H N I C Z Y 1. Podstawa opracowania. - Umowa z Inwestorem nr OGD/11/ Uchwała Nr XXXVII/235/05 Rady Gminy Moszczenica z dn r. - Warunki techniczne usunięcia kolizji Nr Zakładu Energetycznego Rejon Piotrków Tryb. z dnia r - mapa sytuacyjno-wysokościowa w skali 1:500 do celów projektowych. - projekt zagospodarowania terenu-część drogowa - inwentaryzacja istniejącej linii energetycznej napowietrznej nn - aktualnie obowiązujące normy i przepisy. 2. Zakres opracowania. Zakres projektu obejmuje: uzupełnienie rur ochronnych na przyłączu do działki nr 41/1 i 41/4, uzupełnienie rur ochronnych i wymianę kabli zasilających linię napowietrzną nn ze stacji trafo , wydłuŝenie przyłącza kablowego do działki 46/1 i 51/1, budowę odcinka linii energetycznej napowietrznej nn z przewodami izolowanymi od słupa nr 5 do 10, wymianę słupa nr 5 i 10, demontaŝ istniejącego odcinka linii napowietrznej nn z przewodami gołymi między tymi słupami, częściowe przełoŝenie i demontaŝ przyłącza kablowego do działki 145/8, częściowe przełoŝenie kabla zasilającego słup nr 3 ze stacji trafo , montaŝ skrzynki oświetlenia ulicznego na słupie nr 3, podział oświetlenia ulicznego na słupie podziałowym nr Wykonanie robót. Linie kablowe NN 0,4 kv. Istniejące kable z projektowanym uzupełnieniem rur ochronnych naleŝy odkopać, nałoŝyć rury ochronne dwudzielne fi 110 i powtórnie zasypać. Kable do przełoŝenia naleŝy odkopać na odpowiedniej długości i powtórnie ułoŝyć wzdłuŝ nowej trasy po nałoŝeniu rur ochronnych niedzielonych lub dwudzielnych fi 110. W przyłączach kablowych wydłuŝanych przestawić złącza kablowo-pomiarowe w miejsca projektowane, po wykonaniu wykopu ułoŝyć projektowany odcinek kabla i połączyć z odcinkiem istniejącym za pomocą mufy kablowej typu 91-AH 22 S firmy 3M i po nałoŝeniu rur ochronnych fi 110 zasypać. Projektowane kable typu YAKXS 4x120, 4x25 i 35 mm2 1kV. Kable układać w ziemi na głębokości 0,7m dla poboczy i chodników, 1m dla jezdni, 0,5m pod dnem rowu odwadniającego na podsypce z piasku z przykryciem folią koloru niebieskiego zgodnie z normą PN 76/E Kable pod jezdnią i wjazdami, pod rowami odwadniającymi i na skrzyŝowaniach z istniejącym uzbrojeniem układać w rurach ochronnych fi 110. Przy wzroście długości kabla ze względu na przejście pod dnem rowu odwadniającego wykorzystać istniejące zapasy przy złączach i słupach. Przy zasypywaniu wykopów uzyskać odpowiedni stopień zagęszczenia gruntu. W rejonie istniejącego uzbrojenia terenu wykopy wykonywać tylko ręcznie. Trasy kabli oraz długości rur ochronnych podano na planie zagospodarowania terenu na rysunkach 1.1, 1.2 i 1.3.

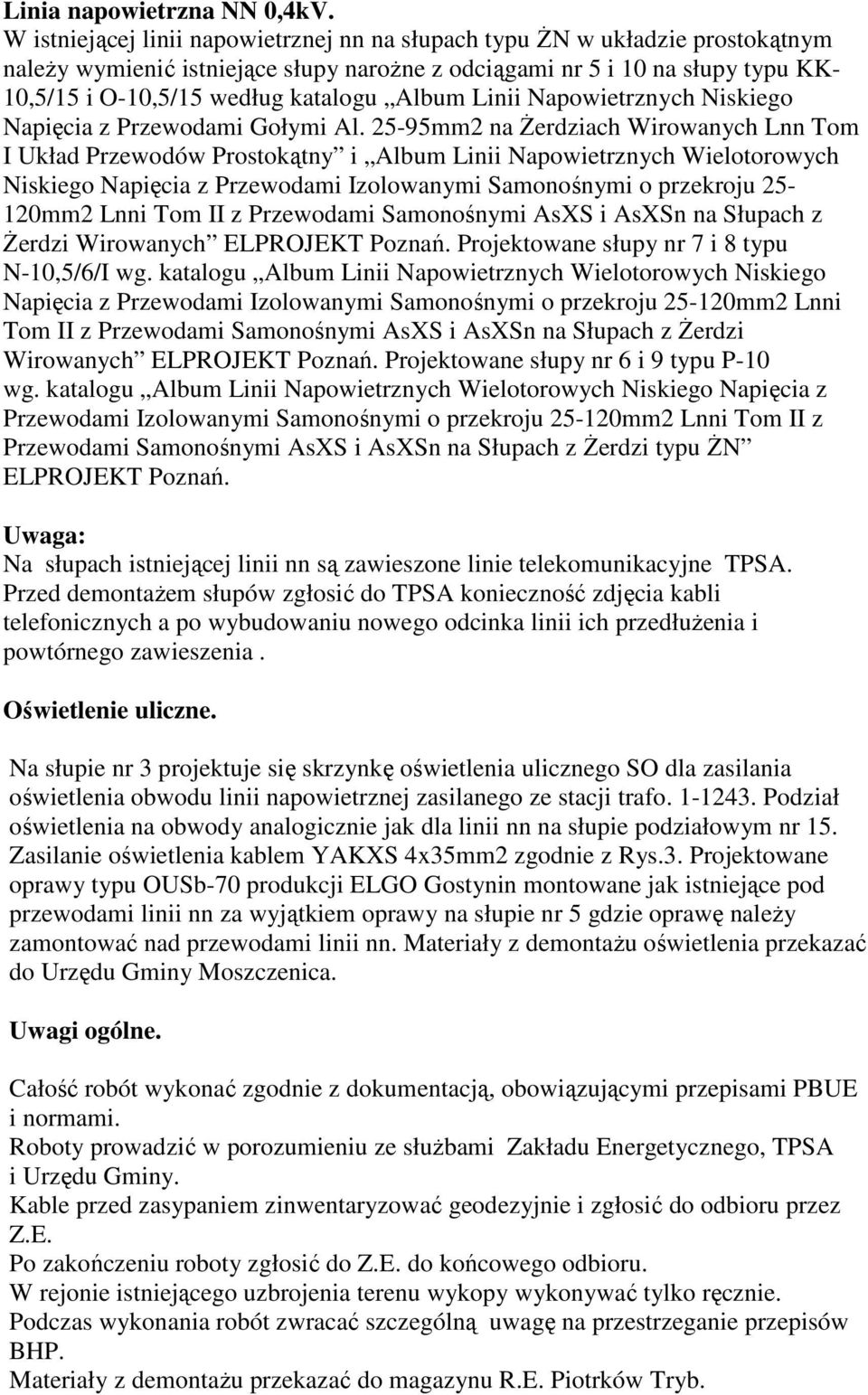

5 Linia napowietrzna NN 0,4kV. W istniejącej linii napowietrznej nn na słupach typu śn w układzie prostokątnym naleŝy wymienić istniejące słupy naroŝne z odciągami nr 5 i 10 na słupy typu KK- 10,5/15 i O-10,5/15 według katalogu Album Linii Napowietrznych Niskiego Napięcia z Przewodami Gołymi Al mm2 na śerdziach Wirowanych Lnn Tom I Układ Przewodów Prostokątny i Album Linii Napowietrznych Wielotorowych Niskiego Napięcia z Przewodami Izolowanymi Samonośnymi o przekroju mm2 Lnni Tom II z Przewodami Samonośnymi AsXS i AsXSn na Słupach z śerdzi Wirowanych ELPROJEKT Poznań. Projektowane słupy nr 7 i 8 typu N-10,5/6/I wg. katalogu Album Linii Napowietrznych Wielotorowych Niskiego Napięcia z Przewodami Izolowanymi Samonośnymi o przekroju mm2 Lnni Tom II z Przewodami Samonośnymi AsXS i AsXSn na Słupach z śerdzi Wirowanych ELPROJEKT Poznań. Projektowane słupy nr 6 i 9 typu P-10 wg. katalogu Album Linii Napowietrznych Wielotorowych Niskiego Napięcia z Przewodami Izolowanymi Samonośnymi o przekroju mm2 Lnni Tom II z Przewodami Samonośnymi AsXS i AsXSn na Słupach z śerdzi typu śn ELPROJEKT Poznań. Uwaga: Na słupach istniejącej linii nn są zawieszone linie telekomunikacyjne TPSA. Przed demontaŝem słupów zgłosić do TPSA konieczność zdjęcia kabli telefonicznych a po wybudowaniu nowego odcinka linii ich przedłuŝenia i powtórnego zawieszenia. Oświetlenie uliczne. Na słupie nr 3 projektuje się skrzynkę oświetlenia ulicznego SO dla zasilania oświetlenia obwodu linii napowietrznej zasilanego ze stacji trafo Podział oświetlenia na obwody analogicznie jak dla linii nn na słupie podziałowym nr 15. Zasilanie oświetlenia kablem YAKXS 4x35mm2 zgodnie z Rys.3. Projektowane oprawy typu OUSb-70 produkcji ELGO Gostynin montowane jak istniejące pod przewodami linii nn za wyjątkiem oprawy na słupie nr 5 gdzie oprawę naleŝy zamontować nad przewodami linii nn. Materiały z demontaŝu oświetlenia przekazać do Urzędu Gminy Moszczenica. Uwagi ogólne. Całość robót wykonać zgodnie z dokumentacją, obowiązującymi przepisami PBUE i normami. Roboty prowadzić w porozumieniu ze słuŝbami Zakładu Energetycznego, TPSA i Urzędu Gminy. Kable przed zasypaniem zinwentaryzować geodezyjnie i zgłosić do odbioru przez Z.E. Po zakończeniu roboty zgłosić do Z.E. do końcowego odbioru. W rejonie istniejącego uzbrojenia terenu wykopy wykonywać tylko ręcznie. Podczas wykonania robót zwracać szczególną uwagę na przestrzeganie przepisów BHP. Materiały z demontaŝu przekazać do magazynu R.E. Piotrków Tryb.

6 O B I C Z E N I A T E C H N I C Z N E Bilans mocy. Linia napowietrzna nn zasil. ze stacji trafo. nr Przyłącza 3-fazowe Pi = 14 szt. x 10kW = 140kW Moc zainstalowana Pi = 140 kw Moc szczytowa Psz = 0,32 x 140 kw = 42kW Oświetlenie Pi = Psz = 1kW Ogółem moc P = 43kW Prąd I = 65A Zabezpieczenie obwodu WTN-1/gG 80A Oświetlenie uliczne Oprawa OUSb 70 4 szt. /proj./ Moc P = 4 szt. x 82W = 328W Prąd In = 4 szt. x 1A = 4A Oprawa ORZ-7 4 szt. /istn./ Moc P = 4 szt. x 147W = 588W Prąd In = 4 szt. x 1,15A = 4,6A Ogółem moc P = 916W Prąd I = 8,6A Główne zabezpieczenie zalicznikowe Zabezpieczenie przedlicznikowe w SO - S 301 C16A - WTN OO/gG 25A

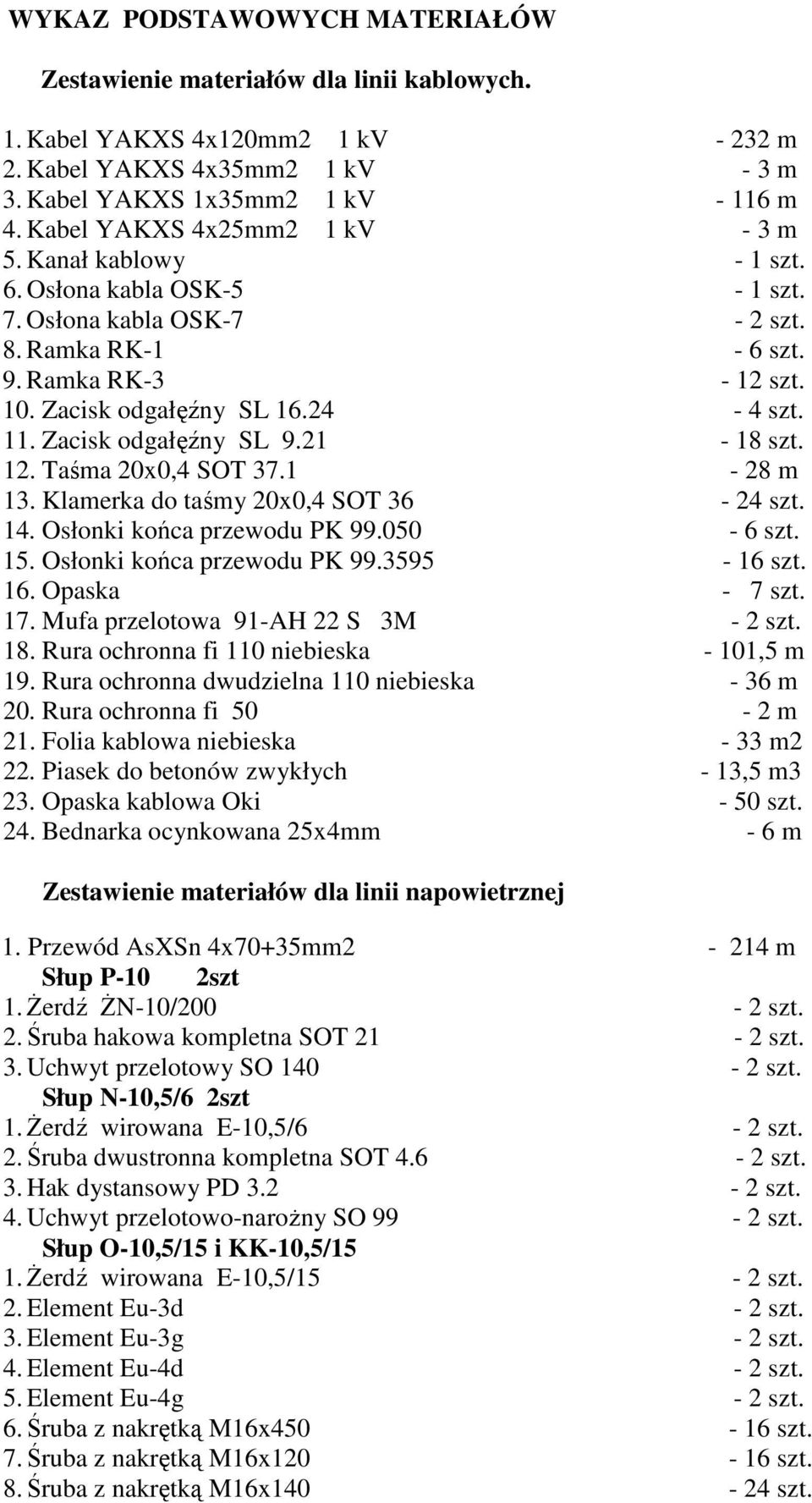

7 WYKAZ PODSTAWOWYCH MATERIAŁÓW Zestawienie materiałów dla linii kablowych. 1. Kabel YAKXS 4x120mm2 1 kv m 2. Kabel YAKXS 4x35mm2 1 kv - 3 m 3. Kabel YAKXS 1x35mm2 1 kv m 4. Kabel YAKXS 4x25mm2 1 kv - 3 m 5. Kanał kablowy - 1 szt. 6. Osłona kabla OSK-5-1 szt. 7. Osłona kabla OSK-7-2 szt. 8. Ramka RK-1-6 szt. 9. Ramka RK-3-12 szt. 10. Zacisk odgałęźny SL szt. 11. Zacisk odgałęźny SL szt. 12. Taśma 20x0,4 SOT m 13. Klamerka do taśmy 20x0,4 SOT szt. 14. Osłonki końca przewodu PK szt. 15. Osłonki końca przewodu PK szt. 16. Opaska - 7 szt. 17. Mufa przelotowa 91-AH 22 S 3M - 2 szt. 18. Rura ochronna fi 110 niebieska - 101,5 m 19. Rura ochronna dwudzielna 110 niebieska - 36 m 20. Rura ochronna fi 50-2 m 21. Folia kablowa niebieska - 33 m2 22. Piasek do betonów zwykłych - 13,5 m3 23. Opaska kablowa Oki - 50 szt. 24. Bednarka ocynkowana 25x4mm - 6 m Zestawienie materiałów dla linii napowietrznej 1. Przewód AsXSn 4x70+35mm2-214 m Słup P-10 2szt 1. śerdź śn-10/200-2 szt. 2. Śruba hakowa kompletna SOT 21-2 szt. 3. Uchwyt przelotowy SO szt. Słup N-10,5/6 2szt 1. śerdź wirowana E-10,5/6-2 szt. 2. Śruba dwustronna kompletna SOT szt. 3. Hak dystansowy PD szt. 4. Uchwyt przelotowo-naroŝny SO 99-2 szt. Słup O-10,5/15 i KK-10,5/15 1. śerdź wirowana E-10,5/15-2 szt. 2. Element Eu-3d - 2 szt. 3. Element Eu-3g - 2 szt. 4. Element Eu-4d - 2 szt. 5. Element Eu-4g - 2 szt. 6. Śruba z nakrętką M16x szt. 7. Śruba z nakrętką M16x szt. 8. Śruba z nakrętką M16x szt.

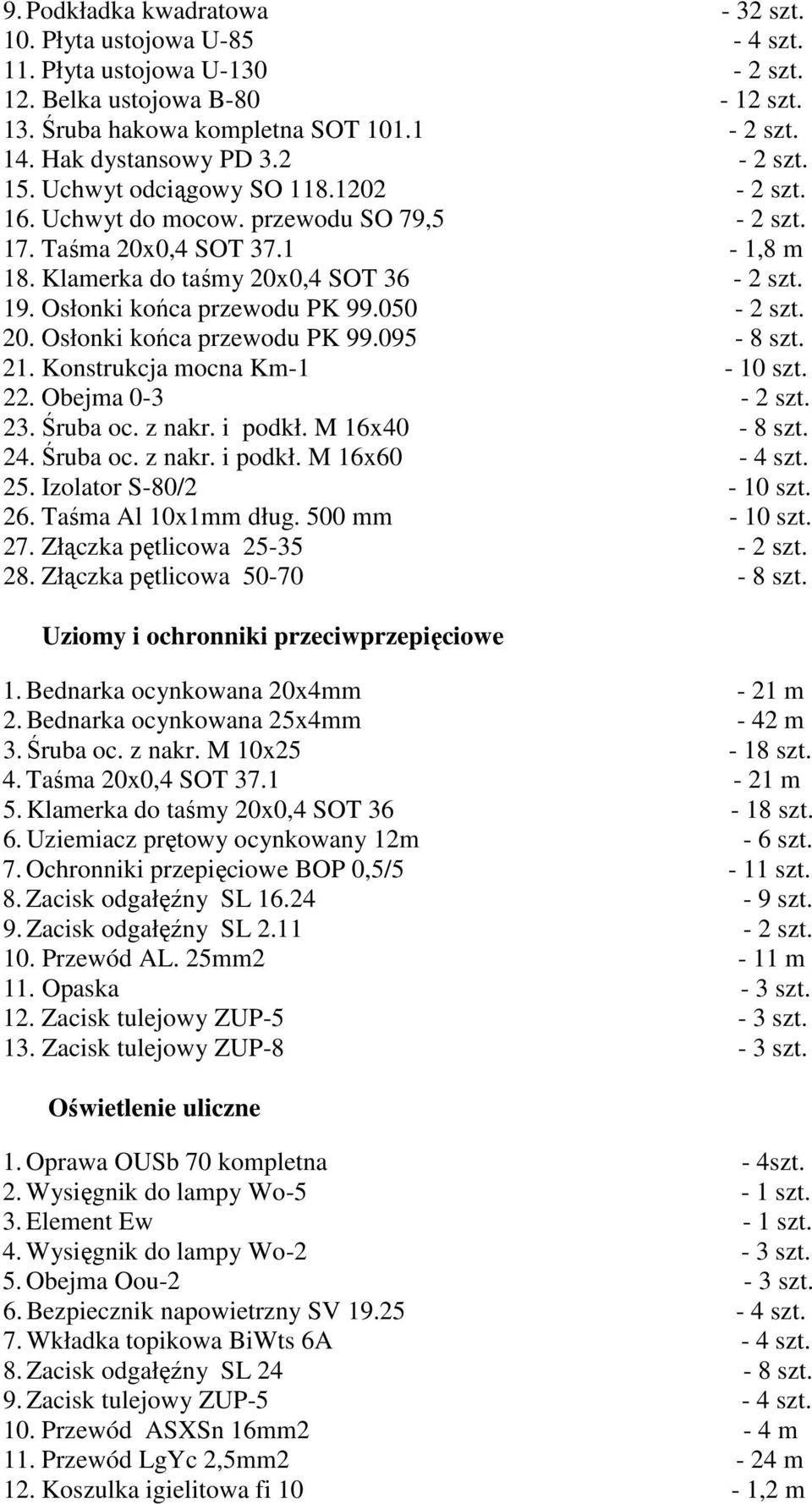

8 9. Podkładka kwadratowa - 32 szt. 10. Płyta ustojowa U-85-4 szt. 11. Płyta ustojowa U szt. 12. Belka ustojowa B szt. 13. Śruba hakowa kompletna SOT szt. 14. Hak dystansowy PD szt. 15. Uchwyt odciągowy SO szt. 16. Uchwyt do mocow. przewodu SO 79,5-2 szt. 17. Taśma 20x0,4 SOT ,8 m 18. Klamerka do taśmy 20x0,4 SOT 36-2 szt. 19. Osłonki końca przewodu PK szt. 20. Osłonki końca przewodu PK szt. 21. Konstrukcja mocna Km-1-10 szt. 22. Obejma szt. 23. Śruba oc. z nakr. i podkł. M 16x40-8 szt. 24. Śruba oc. z nakr. i podkł. M 16x60-4 szt. 25. Izolator S-80/2-10 szt. 26. Taśma Al 10x1mm dług. 500 mm - 10 szt. 27. Złączka pętlicowa szt. 28. Złączka pętlicowa szt. Uziomy i ochronniki przeciwprzepięciowe 1. Bednarka ocynkowana 20x4mm - 21 m 2. Bednarka ocynkowana 25x4mm - 42 m 3. Śruba oc. z nakr. M 10x25-18 szt. 4. Taśma 20x0,4 SOT m 5. Klamerka do taśmy 20x0,4 SOT szt. 6. Uziemiacz prętowy ocynkowany 12m - 6 szt. 7. Ochronniki przepięciowe BOP 0,5/5-11 szt. 8. Zacisk odgałęźny SL szt. 9. Zacisk odgałęźny SL szt. 10. Przewód AL. 25mm2-11 m 11. Opaska - 3 szt. 12. Zacisk tulejowy ZUP-5-3 szt. 13. Zacisk tulejowy ZUP-8-3 szt. Oświetlenie uliczne 1. Oprawa OUSb 70 kompletna - 4szt. 2. Wysięgnik do lampy Wo-5-1 szt. 3. Element Ew - 1 szt. 4. Wysięgnik do lampy Wo-2-3 szt. 5. Obejma Oou-2-3 szt. 6. Bezpiecznik napowietrzny SV szt. 7. Wkładka topikowa BiWts 6A - 4 szt. 8. Zacisk odgałęźny SL 24-8 szt. 9. Zacisk tulejowy ZUP-5-4 szt. 10. Przewód ASXSn 16mm2-4 m 11. Przewód LgYc 2,5mm2-24 m 12. Koszulka igielitowa fi 10-1,2 m

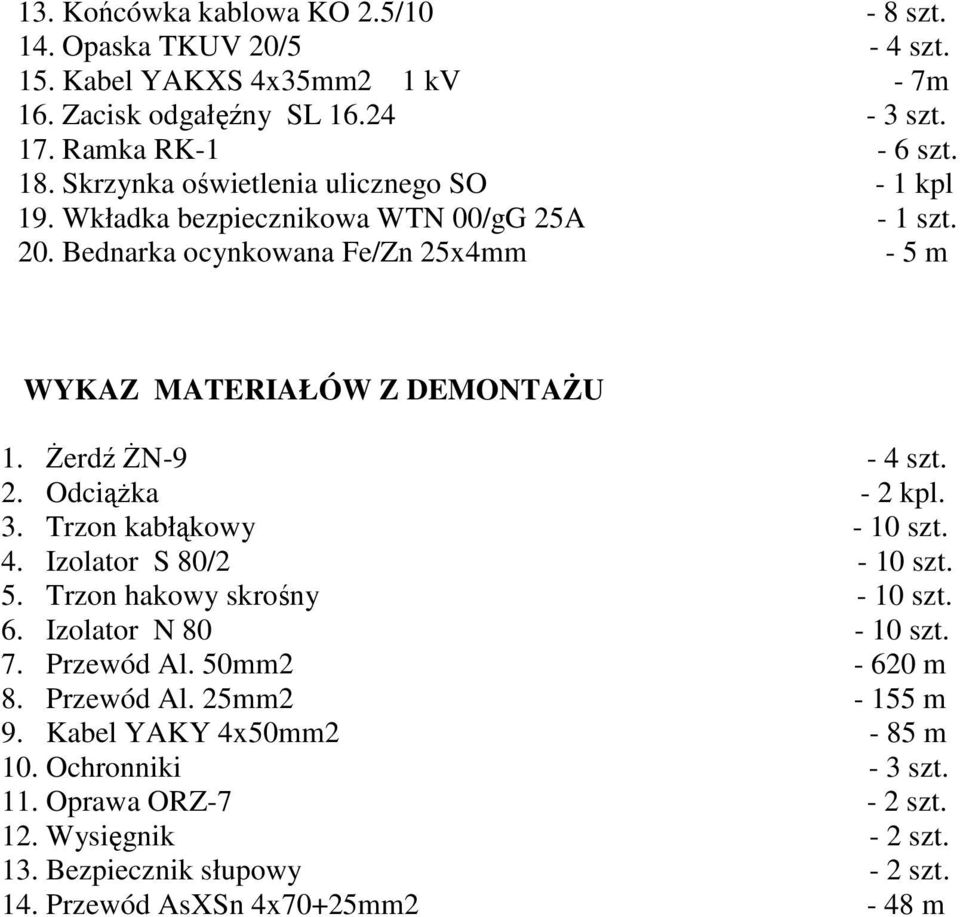

9 13. Końcówka kablowa KO 2.5/10-8 szt. 14. Opaska TKUV 20/5-4 szt. 15. Kabel YAKXS 4x35mm2 1 kv - 7m 16. Zacisk odgałęźny SL szt. 17. Ramka RK-1-6 szt. 18. Skrzynka oświetlenia ulicznego SO - 1 kpl 19. Wkładka bezpiecznikowa WTN 00/gG 25A - 1 szt. 20. Bednarka ocynkowana Fe/Zn 25x4mm - 5 m WYKAZ MATERIAŁÓW Z DEMONTAśU 1. śerdź śn-9-4 szt. 2. OdciąŜka - 2 kpl. 3. Trzon kabłąkowy - 10 szt. 4. Izolator S 80/2-10 szt. 5. Trzon hakowy skrośny - 10 szt. 6. Izolator N szt. 7. Przewód Al. 50mm2-620 m 8. Przewód Al. 25mm2-155 m 9. Kabel YAKY 4x50mm2-85 m 10. Ochronniki - 3 szt. 11. Oprawa ORZ-7-2 szt. 12. Wysięgnik - 2 szt. 13. Bezpiecznik słupowy - 2 szt. 14. Przewód AsXSn 4x70+25mm2-48 m

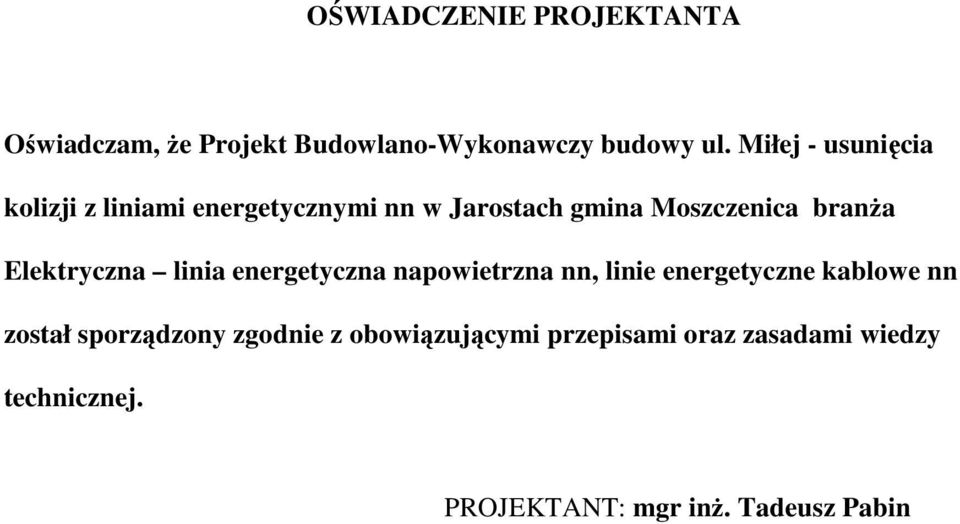

10 OŚWIADCZENIE PROJEKTANTA Oświadczam, Ŝe Projekt Budowlano-Wykonawczy budowy ul. Miłej - usunięcia kolizji z liniami energetycznymi nn w Jarostach gmina Moszczenica branŝa Elektryczna linia energetyczna napowietrzna nn, linie energetyczne kablowe nn został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: mgr inŝ. Tadeusz Pabin

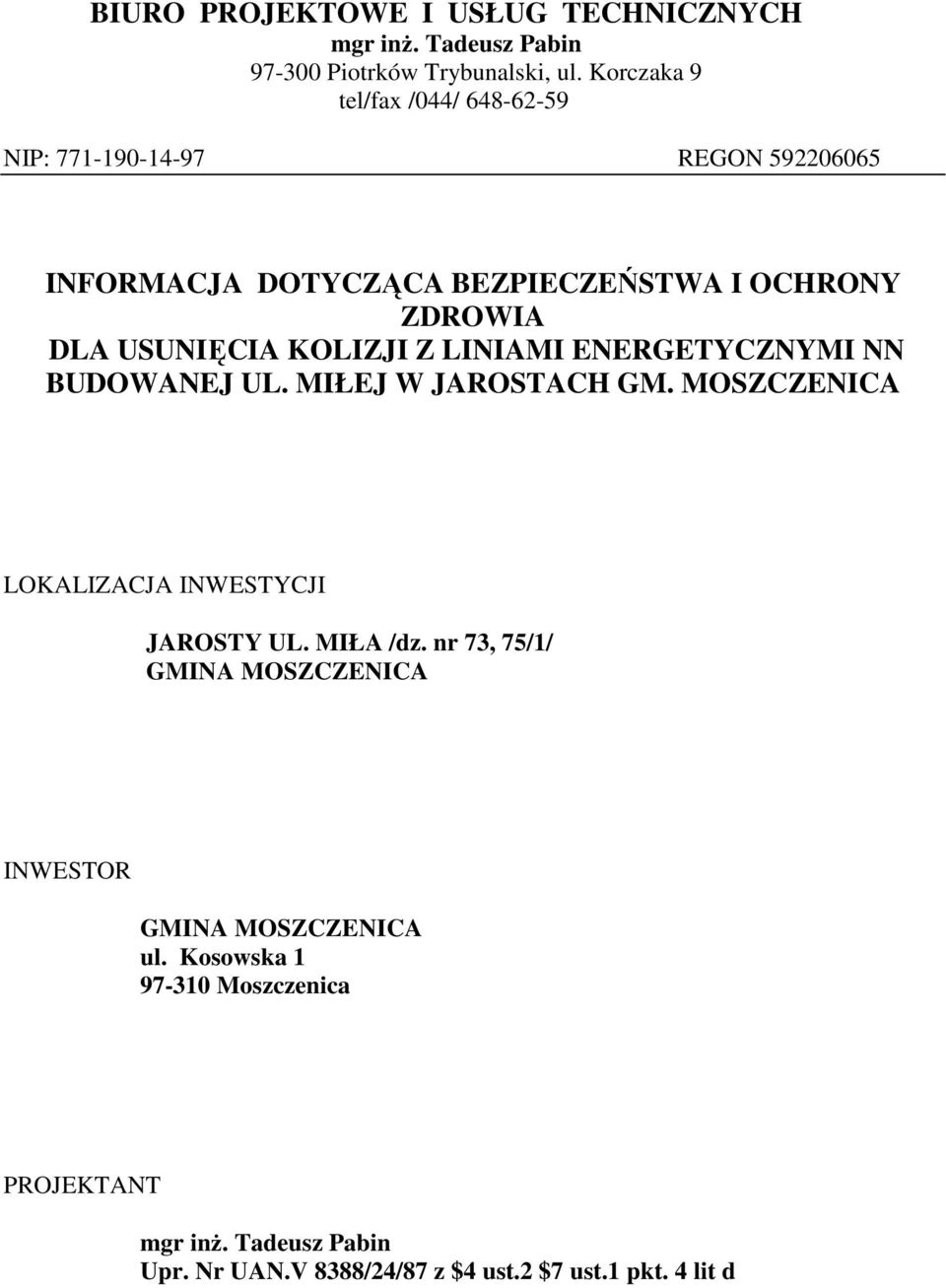

11 BIURO PROJEKTOWE I USŁUG TECHNICZNYCH mgr inŝ. Tadeusz Pabin Piotrków Trybunalski, ul. Korczaka 9 tel/fax /044/ NIP: REGON INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA USUNIĘCIA KOLIZJI Z LINIAMI ENERGETYCZNYMI NN BUDOWANEJ UL. MIŁEJ W JAROSTACH GM. MOSZCZENICA LOKALIZACJA INWESTYCJI JAROSTY UL. MIŁA /dz. nr 73, 75/1/ GMINA MOSZCZENICA INWESTOR GMINA MOSZCZENICA ul. Kosowska Moszczenica PROJEKTANT mgr inŝ. Tadeusz Pabin Upr. Nr UAN.V 8388/24/87 z $4 ust.2 $7 ust.1 pkt. 4 lit d

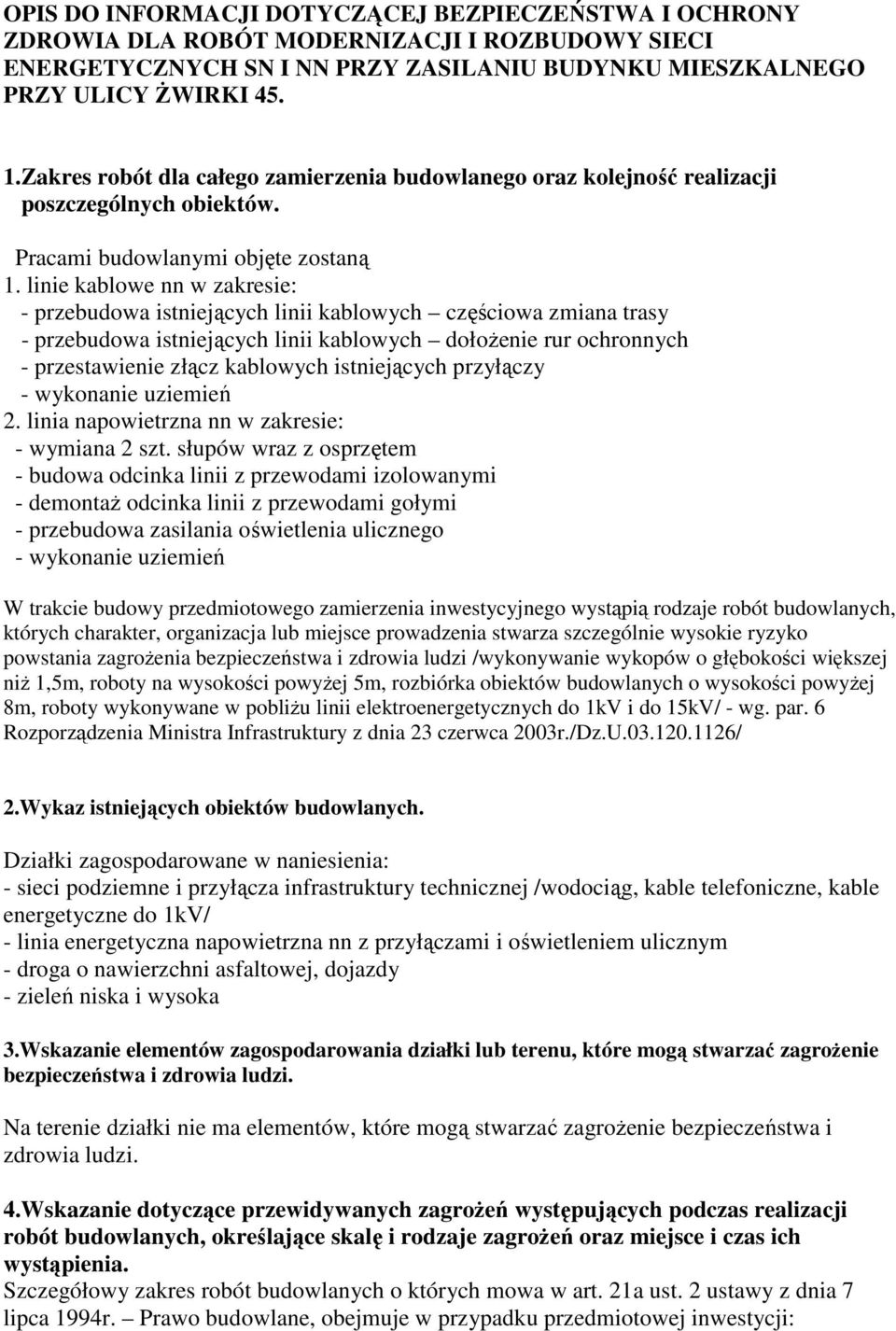

12 OPIS DO INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA ROBÓT MODERNIZACJI I ROZBUDOWY SIECI ENERGETYCZNYCH SN I NN PRZY ZASILANIU BUDYNKU MIESZKALNEGO PRZY ULICY świrki Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Pracami budowlanymi objęte zostaną 1. linie kablowe nn w zakresie: - przebudowa istniejących linii kablowych częściowa zmiana trasy - przebudowa istniejących linii kablowych dołoŝenie rur ochronnych - przestawienie złącz kablowych istniejących przyłączy - wykonanie uziemień 2. linia napowietrzna nn w zakresie: - wymiana 2 szt. słupów wraz z osprzętem - budowa odcinka linii z przewodami izolowanymi - demontaŝ odcinka linii z przewodami gołymi - przebudowa zasilania oświetlenia ulicznego - wykonanie uziemień W trakcie budowy przedmiotowego zamierzenia inwestycyjnego wystąpią rodzaje robót budowlanych, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi /wykonywanie wykopów o głębokości większej niŝ 1,5m, roboty na wysokości powyŝej 5m, rozbiórka obiektów budowlanych o wysokości powyŝej 8m, roboty wykonywane w pobliŝu linii elektroenergetycznych do 1kV i do 15kV/ - wg. par. 6 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r./Dz.U / 2.Wykaz istniejących obiektów budowlanych. Działki zagospodarowane w naniesienia: - sieci podziemne i przyłącza infrastruktury technicznej /wodociąg, kable telefoniczne, kable energetyczne do 1kV/ - linia energetyczna napowietrzna nn z przyłączami i oświetleniem ulicznym - droga o nawierzchni asfaltowej, dojazdy - zieleń niska i wysoka 3.Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Na terenie działki nie ma elementów, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. 4.Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia. Szczegółowy zakres robót budowlanych o których mowa w art. 21a ust. 2 ustawy z dnia 7 lipca 1994r. Prawo budowlane, obejmuje w przypadku przedmiotowej inwestycji:

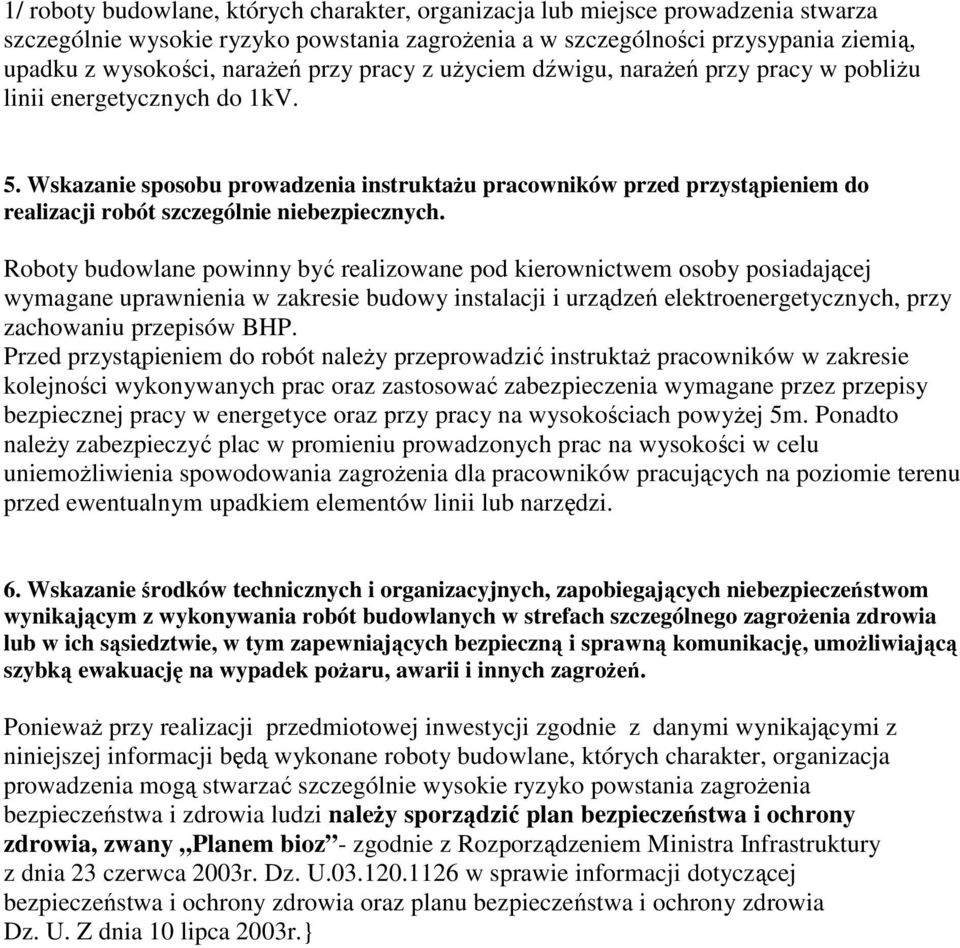

13 1/ roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia a w szczególności przysypania ziemią, upadku z wysokości, naraŝeń przy pracy z uŝyciem dźwigu, naraŝeń przy pracy w pobliŝu linii energetycznych do 1kV. 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty budowlane powinny być realizowane pod kierownictwem osoby posiadającej wymagane uprawnienia w zakresie budowy instalacji i urządzeń elektroenergetycznych, przy zachowaniu przepisów BHP. Przed przystąpieniem do robót naleŝy przeprowadzić instruktaŝ pracowników w zakresie kolejności wykonywanych prac oraz zastosować zabezpieczenia wymagane przez przepisy bezpiecznej pracy w energetyce oraz przy pracy na wysokościach powyŝej 5m. Ponadto naleŝy zabezpieczyć plac w promieniu prowadzonych prac na wysokości w celu uniemoŝliwienia spowodowania zagroŝenia dla pracowników pracujących na poziomie terenu przed ewentualnym upadkiem elementów linii lub narzędzi. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. PoniewaŜ przy realizacji przedmiotowej inwestycji zgodnie z danymi wynikającymi z niniejszej informacji będą wykonane roboty budowlane, których charakter, organizacja prowadzenia mogą stwarzać szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi naleŝy sporządzić plan bezpieczeństwa i ochrony zdrowia, zwany Planem bioz - zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. Dz. U w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. Z dnia 10 lipca 2003r.}

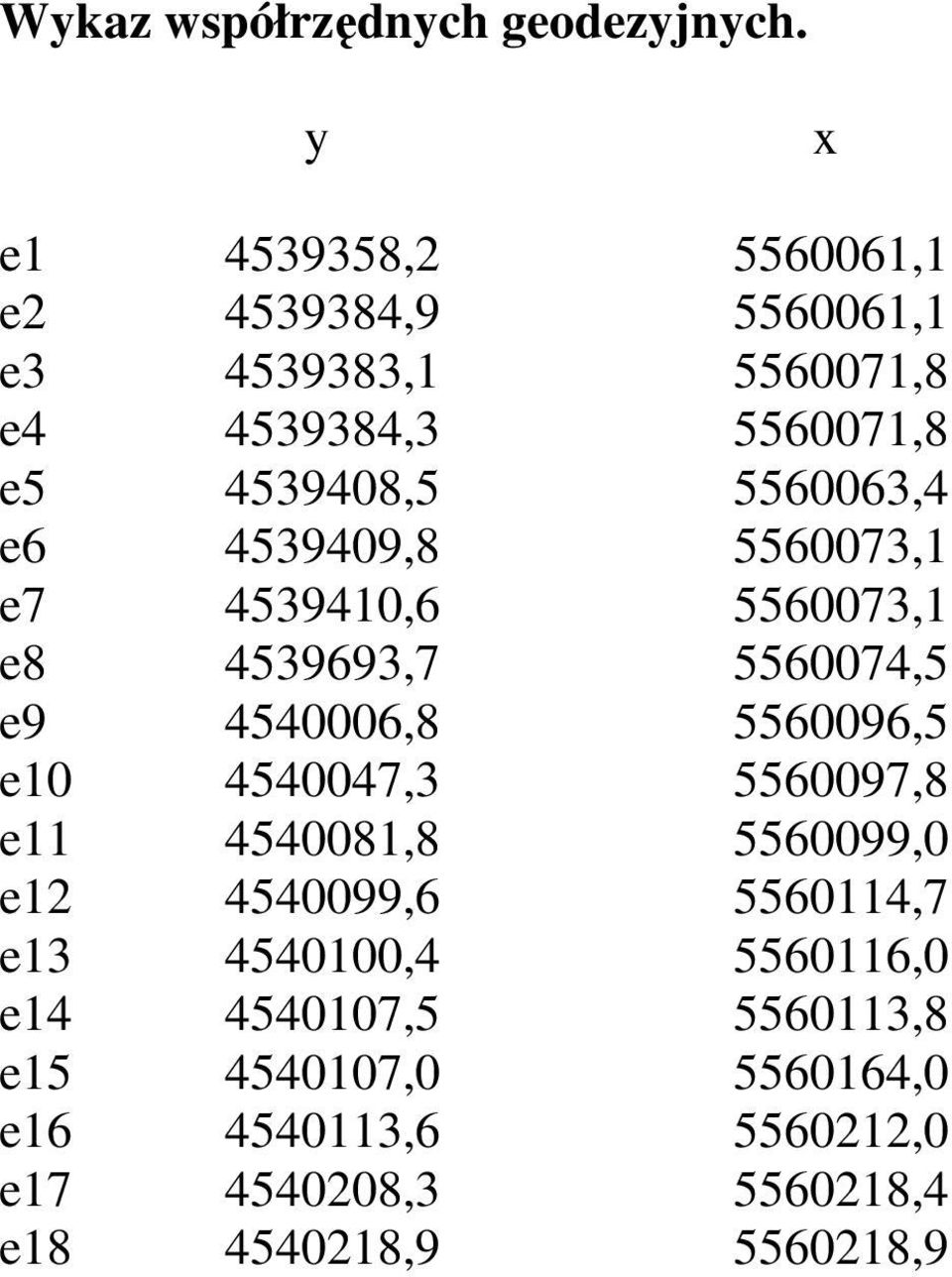

14 Wykaz współrzędnych geodezyjnych. y x e , ,1 e , ,1 e , ,8 e , ,8 e , ,4 e , ,1 e , ,1 e , ,5 e , ,5 e , ,8 e , ,0 e , ,7 e , ,0 e , ,8 e , ,0 e , ,0 e , ,4 e , ,9
