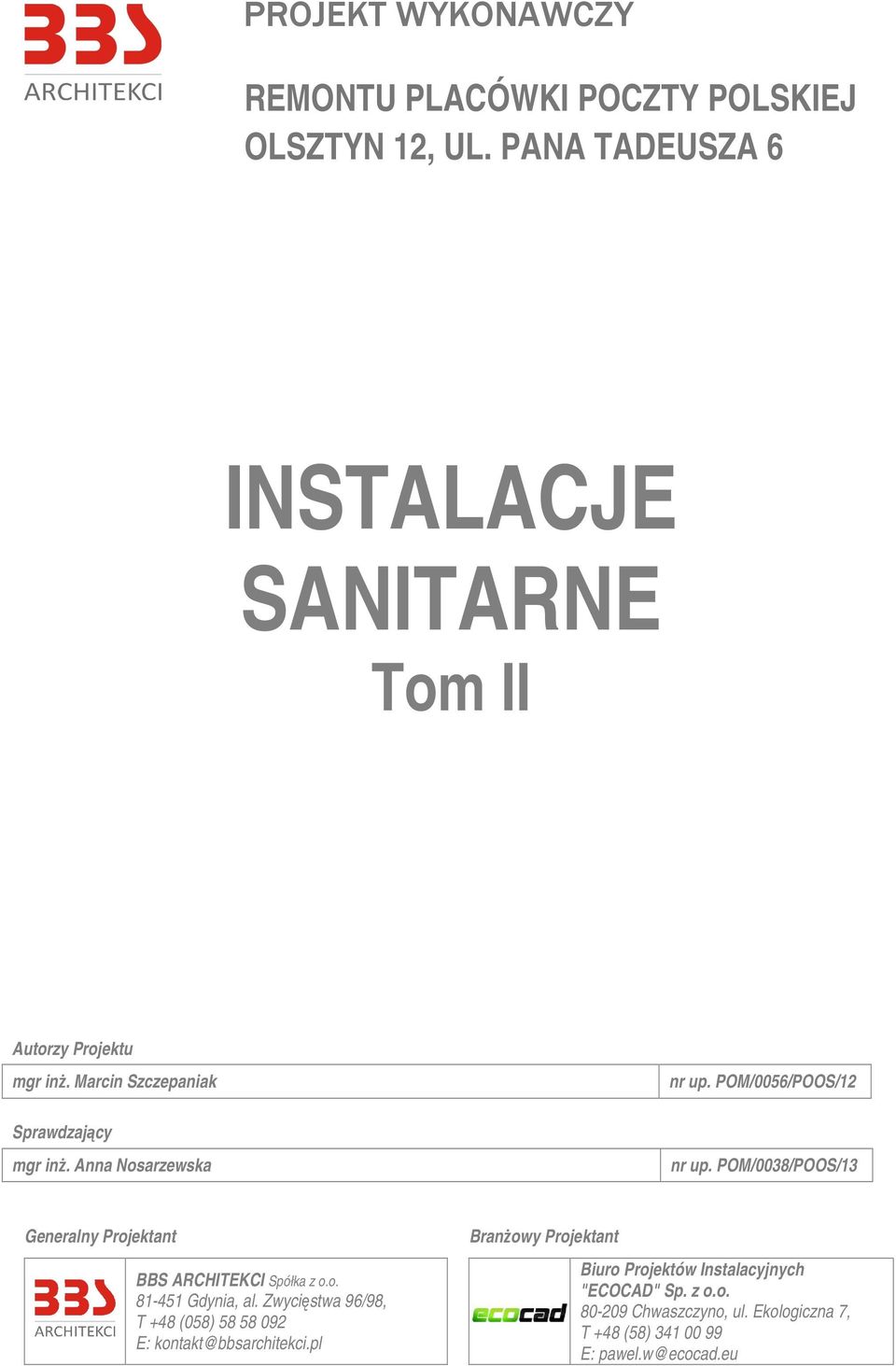

1 PROJEKT WYKONAWCZY REMONTU PLACÓWKI POCZTY POLSKIEJ OLSZTYN 12, UL. PANA TADEUSZA 6 INSTALACJE SANITARNE Tom II Autorzy Projektu mgr inż. Marcin Szczepaniak nr up. POM/0056/POOS/12 Sprawdzający mgr inż. Anna Nosarzewska nr up. POM/0038/POOS/13 Generalny Projektant BBS ARCHITEKCI Spółka z o.o Gdynia, al. Zwycięstwa 96/98, T +48 (058) E: kontakt@bbsarchitekci.pl Branżowy Projektant Biuro Projektów Instalacyjnych "ECOCAD" Sp. z o.o Chwaszczyno, ul. Ekologiczna 7, T +48 (58) E: pawel.w@ecocad.eu

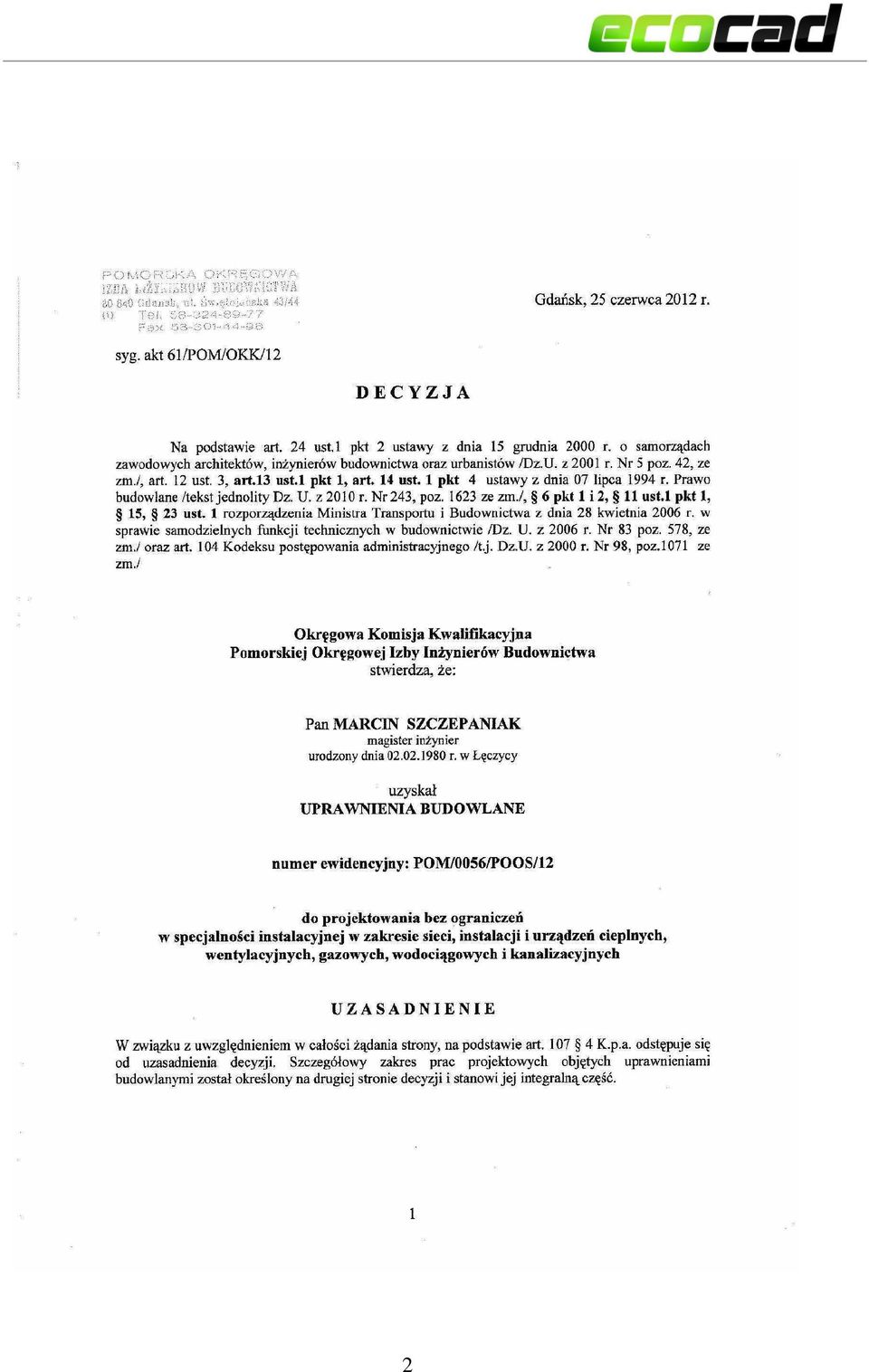

2 2

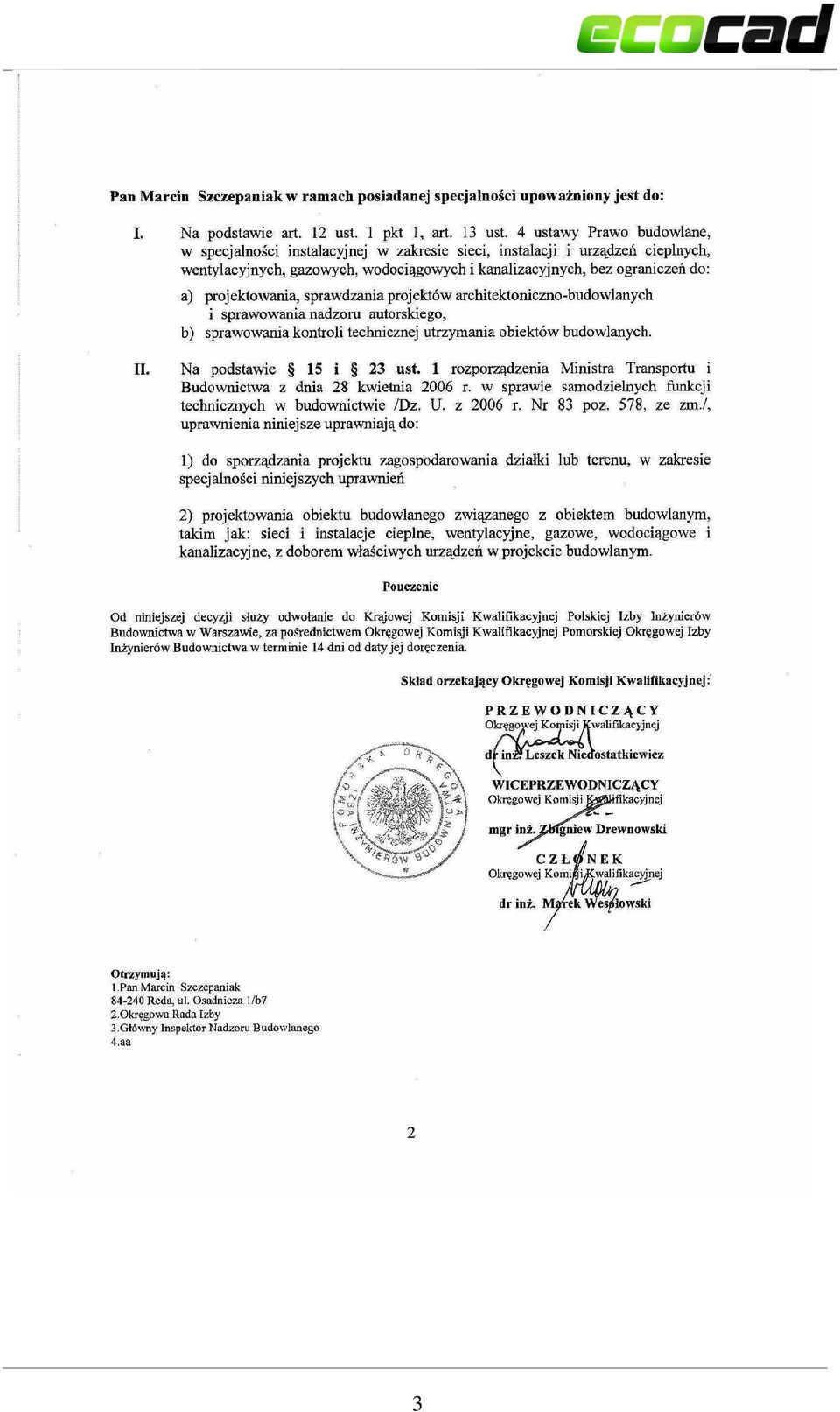

3 3

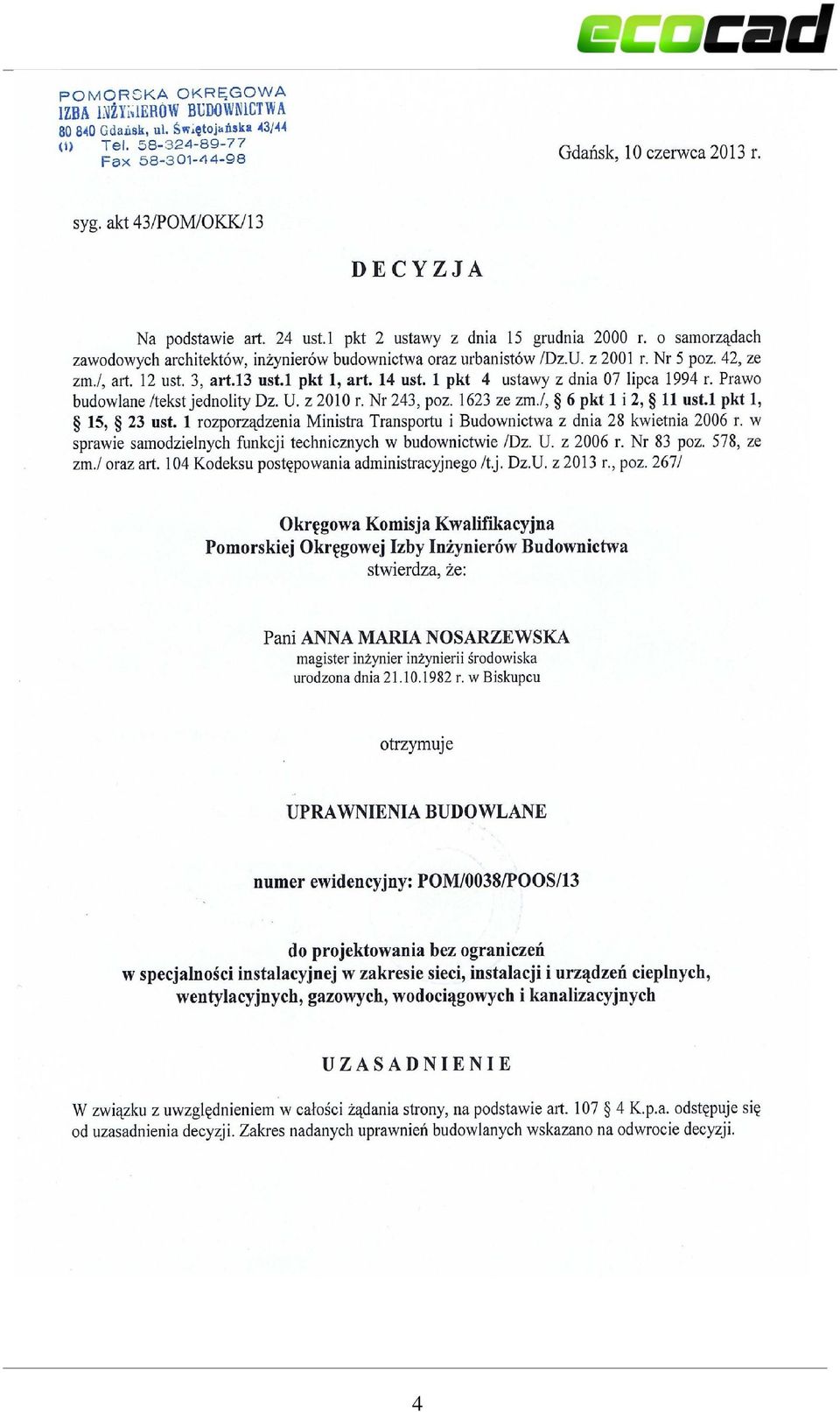

4 4

5 5

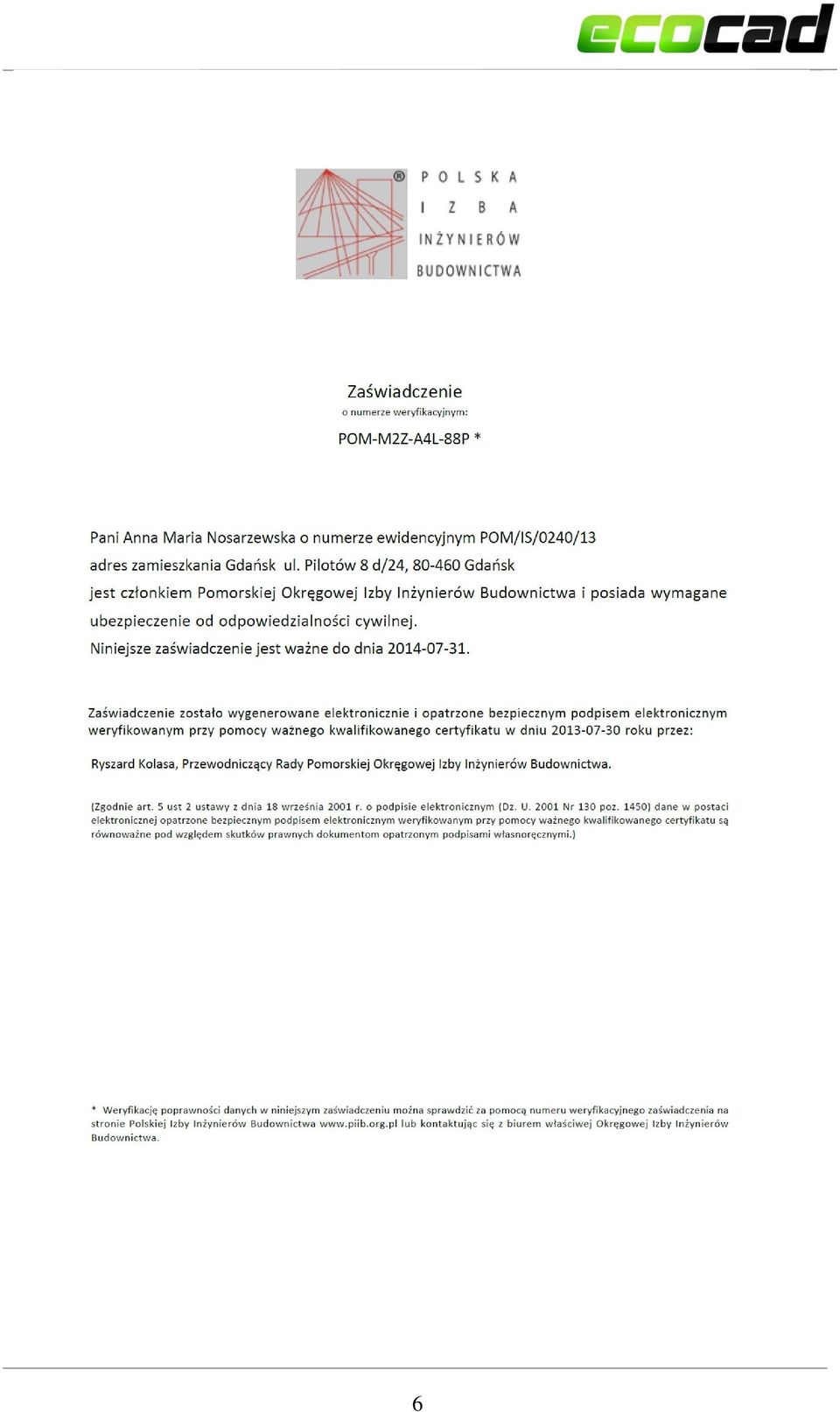

6 6

7 7

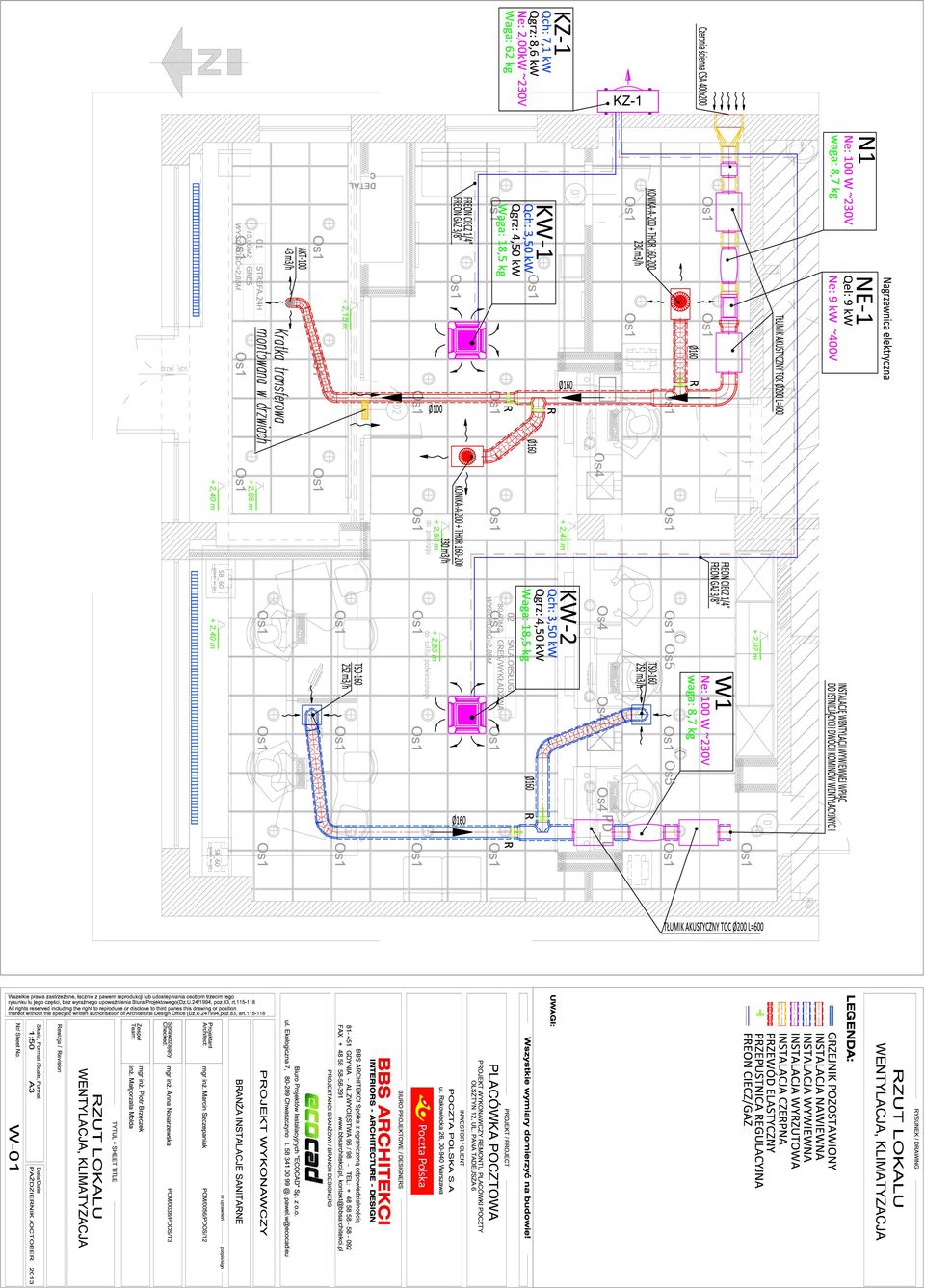

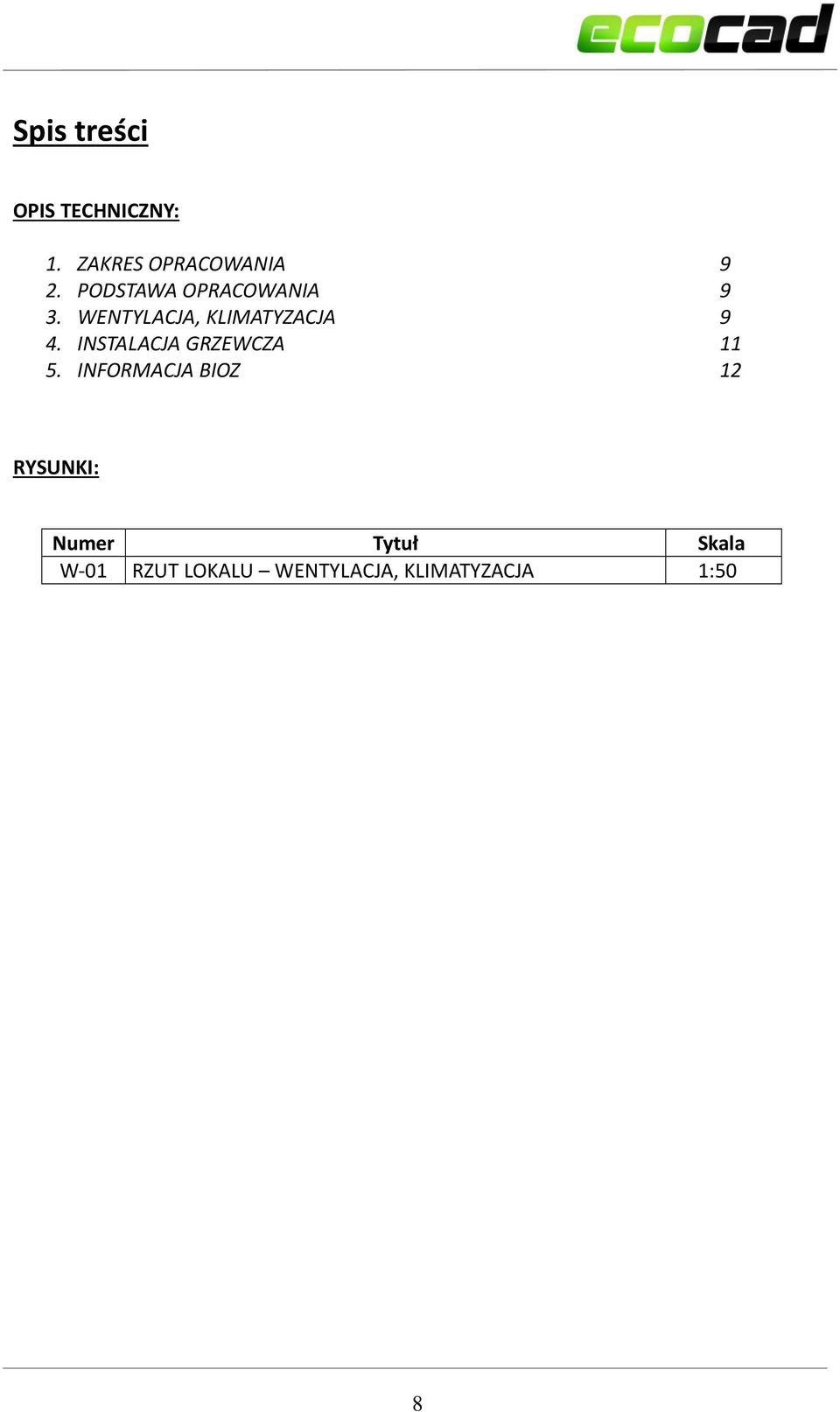

8 Spis treści OPIS TECHNICZNY: 1. ZAKRES OPRACOWANIA 9 2. PODSTAWA OPRACOWANIA 9 3. WENTYLACJA, KLIMATYZACJA 9 4. INSTALACJA GRZEWCZA INFORMACJA BIOZ 12 RYSUNKI: Numer Tytuł Skala W-01 RZUT LOKALU WENTYLACJA, KLIMATYZACJA 1:50 8

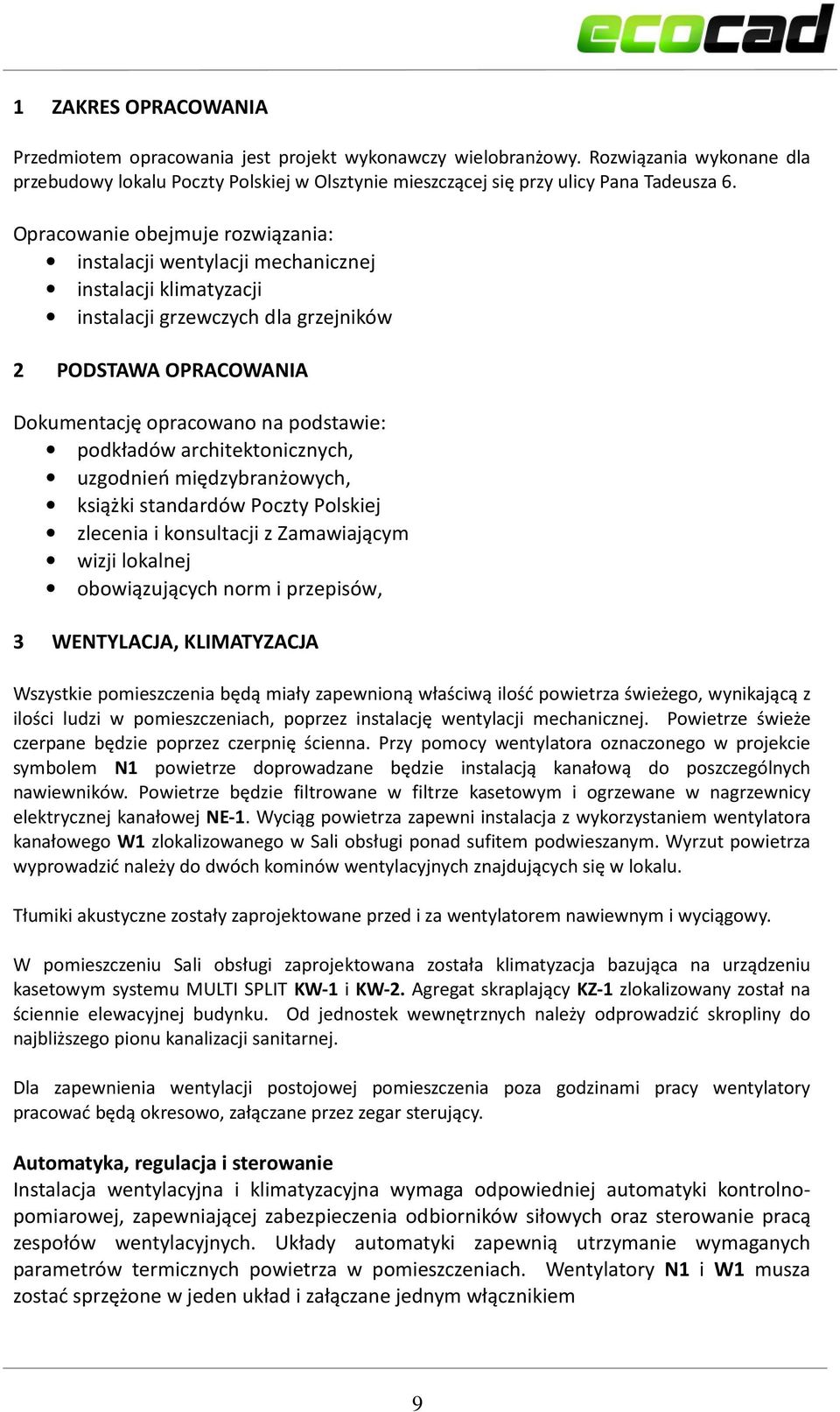

9 1 ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej w Olsztynie mieszczącej się przy ulicy Pana Tadeusza 6. Opracowanie obejmuje rozwiązania: instalacji wentylacji mechanicznej instalacji klimatyzacji instalacji grzewczych dla grzejników 2 PODSTAWA OPRACOWANIA Dokumentację opracowano na podstawie: podkładów architektonicznych, uzgodnień międzybranżowych, książki standardów Poczty Polskiej zlecenia i konsultacji z Zamawiającym wizji lokalnej obowiązujących norm i przepisów, 3 WENTYLACJA, KLIMATYZACJA Wszystkie pomieszczenia będą miały zapewnioną właściwą ilość powietrza świeżego, wynikającą z ilości ludzi w pomieszczeniach, poprzez instalację wentylacji mechanicznej. Powietrze świeże czerpane będzie poprzez czerpnię ścienna. Przy pomocy wentylatora oznaczonego w projekcie symbolem N1 powietrze doprowadzane będzie instalacją kanałową do poszczególnych nawiewników. Powietrze będzie filtrowane w filtrze kasetowym i ogrzewane w nagrzewnicy elektrycznej kanałowej NE-1. Wyciąg powietrza zapewni instalacja z wykorzystaniem wentylatora kanałowego W1 zlokalizowanego w Sali obsługi ponad sufitem podwieszanym. Wyrzut powietrza wyprowadzić należy do dwóch kominów wentylacyjnych znajdujących się w lokalu. Tłumiki akustyczne zostały zaprojektowane przed i za wentylatorem nawiewnym i wyciągowy. W pomieszczeniu Sali obsługi zaprojektowana została klimatyzacja bazująca na urządzeniu kasetowym systemu MULTI SPLIT KW-1 i KW-2. Agregat skraplający KZ-1 zlokalizowany został na ściennie elewacyjnej budynku. Od jednostek wewnętrznych należy odprowadzić skropliny do najbliższego pionu kanalizacji sanitarnej. Dla zapewnienia wentylacji postojowej pomieszczenia poza godzinami pracy wentylatory pracować będą okresowo, załączane przez zegar sterujący. Automatyka, regulacja i sterowanie Instalacja wentylacyjna i klimatyzacyjna wymaga odpowiedniej automatyki kontrolnopomiarowej, zapewniającej zabezpieczenia odbiorników siłowych oraz sterowanie pracą zespołów wentylacyjnych. Układy automatyki zapewnią utrzymanie wymaganych parametrów termicznych powietrza w pomieszczeniach. Wentylatory N1 i W1 musza zostać sprzężone w jeden układ i załączane jednym włącznikiem 9

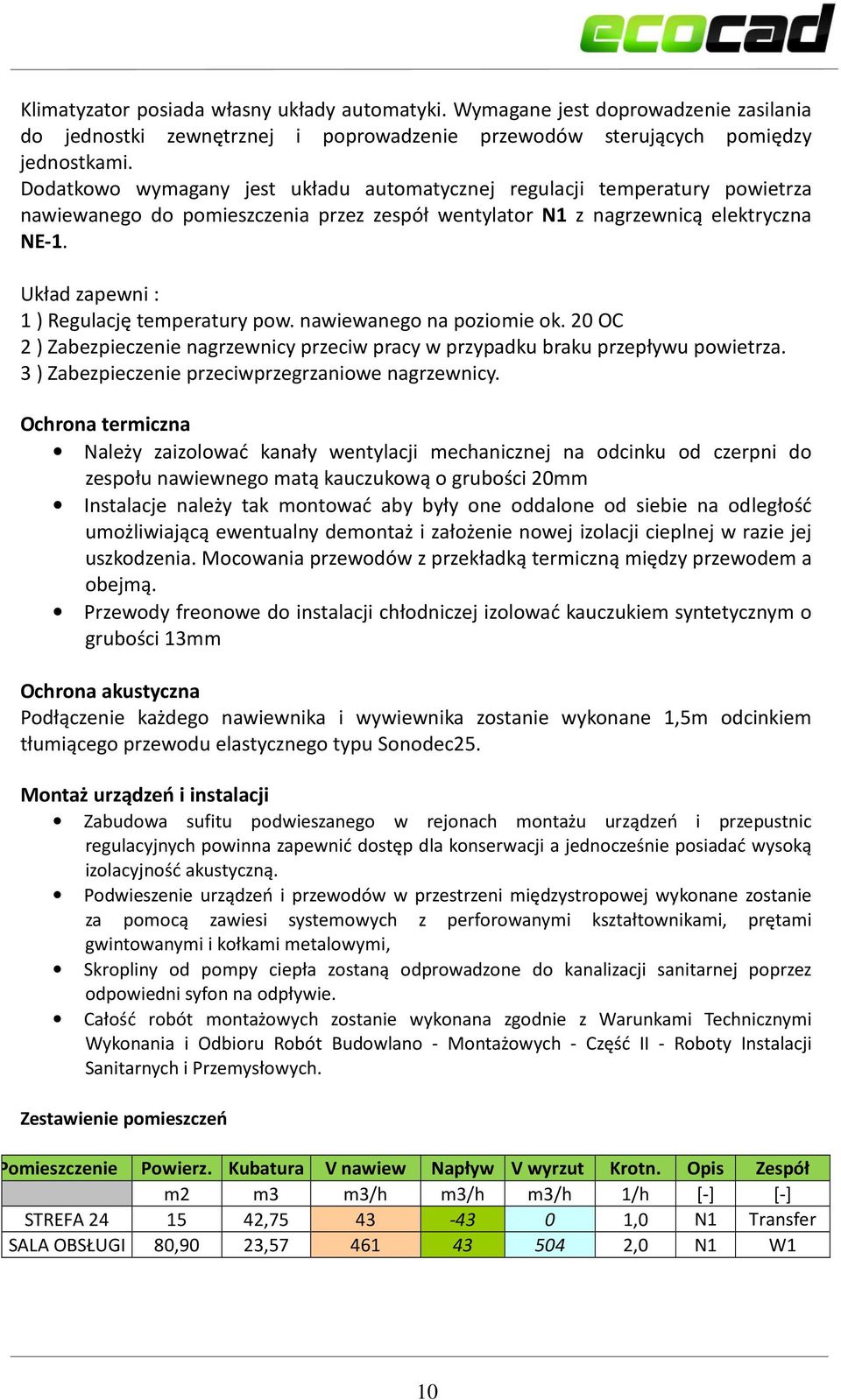

10 Klimatyzator posiada własny układy automatyki. Wymagane jest doprowadzenie zasilania do jednostki zewnętrznej i poprowadzenie przewodów sterujących pomiędzy jednostkami. Dodatkowo wymagany jest układu automatycznej regulacji temperatury powietrza nawiewanego do pomieszczenia przez zespół wentylator N1 z nagrzewnicą elektryczna NE-1. Układ zapewni : 1 ) Regulację temperatury pow. nawiewanego na poziomie ok. 20 OC 2 ) Zabezpieczenie nagrzewnicy przeciw pracy w przypadku braku przepływu powietrza. 3 ) Zabezpieczenie przeciwprzegrzaniowe nagrzewnicy. Ochrona termiczna Należy zaizolować kanały wentylacji mechanicznej na odcinku od czerpni do zespołu nawiewnego matą kauczukową o grubości 20mm Instalacje należy tak montować aby były one oddalone od siebie na odległość umożliwiającą ewentualny demontaż i założenie nowej izolacji cieplnej w razie jej uszkodzenia. Mocowania przewodów z przekładką termiczną między przewodem a obejmą. Przewody freonowe do instalacji chłodniczej izolować kauczukiem syntetycznym o grubości 13mm Ochrona akustyczna Podłączenie każdego nawiewnika i wywiewnika zostanie wykonane 1,5m odcinkiem tłumiącego przewodu elastycznego typu Sonodec25. Montaż urządzeń i instalacji Zabudowa sufitu podwieszanego w rejonach montażu urządzeń i przepustnic regulacyjnych powinna zapewnić dostęp dla konserwacji a jednocześnie posiadać wysoką izolacyjność akustyczną. Podwieszenie urządzeń i przewodów w przestrzeni międzystropowej wykonane zostanie za pomocą zawiesi systemowych z perforowanymi kształtownikami, prętami gwintowanymi i kołkami metalowymi, Skropliny od pompy ciepła zostaną odprowadzone do kanalizacji sanitarnej poprzez odpowiedni syfon na odpływie. Całość robót montażowych zostanie wykonana zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych - Część II - Roboty Instalacji Sanitarnych i Przemysłowych. Zestawienie pomieszczeń Pomieszczenie Powierz. Kubatura V nawiew Napływ V wyrzut Krotn. Opis Zespół m2 m3 m3/h m3/h m3/h 1/h [-] [-] STREFA , ,0 N1 Transfer SALA OBSŁUGI 80,90 23, ,0 N1 W1 10

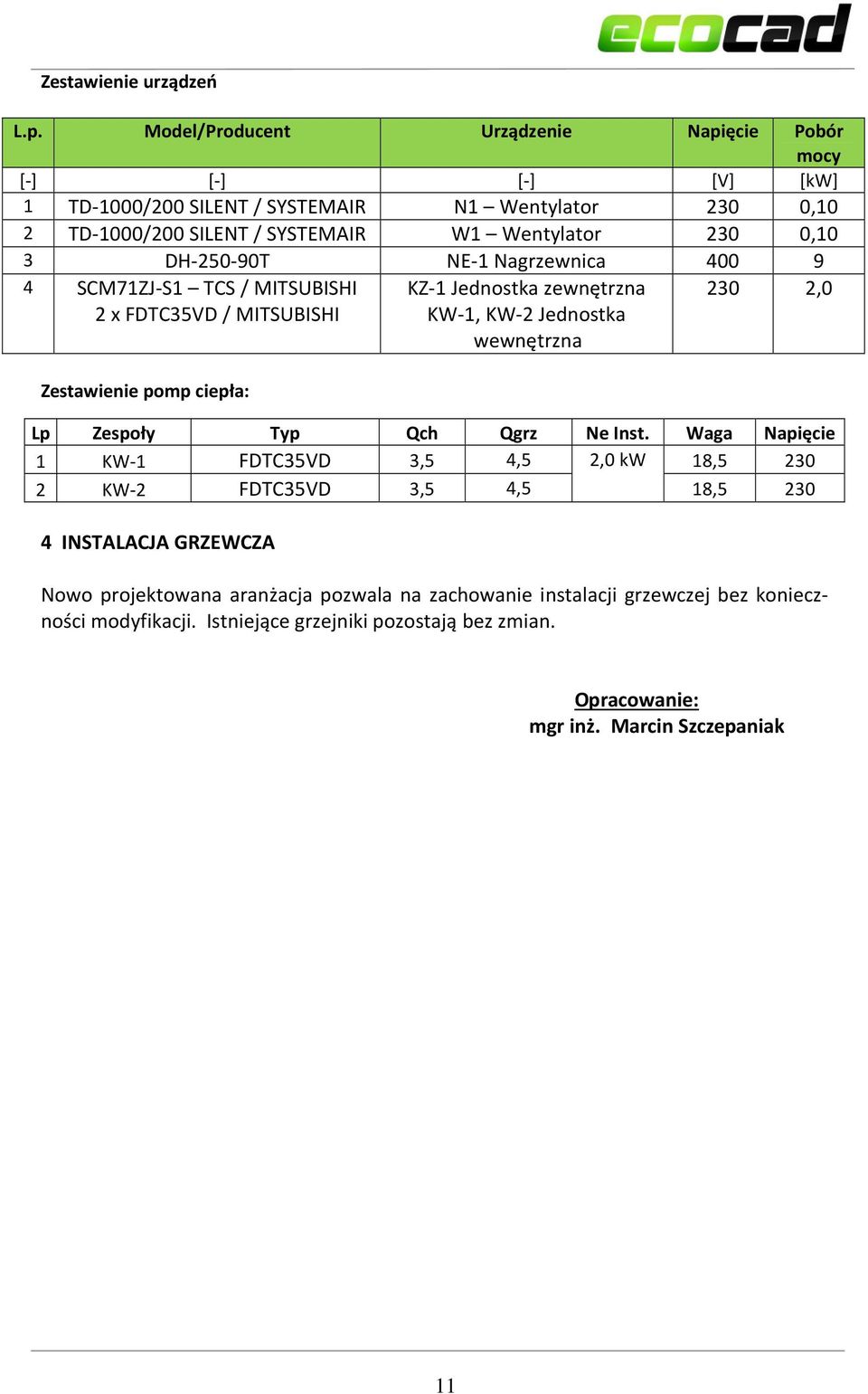

11 Zestawienie urządzeń L.p. Model/Producent Urządzenie Napięcie Pobór mocy [-] [-] [-] [V] [kw] 1 TD-1000/200 SILENT / SYSTEMAIR N1 Wentylator 230 0,10 2 TD-1000/200 SILENT / SYSTEMAIR W1 Wentylator 230 0,10 3 DH T NE-1 Nagrzewnica SCM71ZJ-S1 TCS / MITSUBISHI 2 x FDTC35VD / MITSUBISHI Zestawienie pomp ciepła: KZ-1 Jednostka zewnętrzna KW-1, KW-2 Jednostka wewnętrzna 230 2,0 Lp Zespoły Typ Qch Qgrz Ne Inst. Waga Napięcie 1 KW-1 FDTC35VD 3,5 4,5 2,0 kw 18, KW-2 FDTC35VD 3,5 4,5 18, INSTALACJA GRZEWCZA Nowo projektowana aranżacja pozwala na zachowanie instalacji grzewczej bez konieczności modyfikacji. Istniejące grzejniki pozostają bez zmian. Opracowanie: mgr inż. Marcin Szczepaniak 11

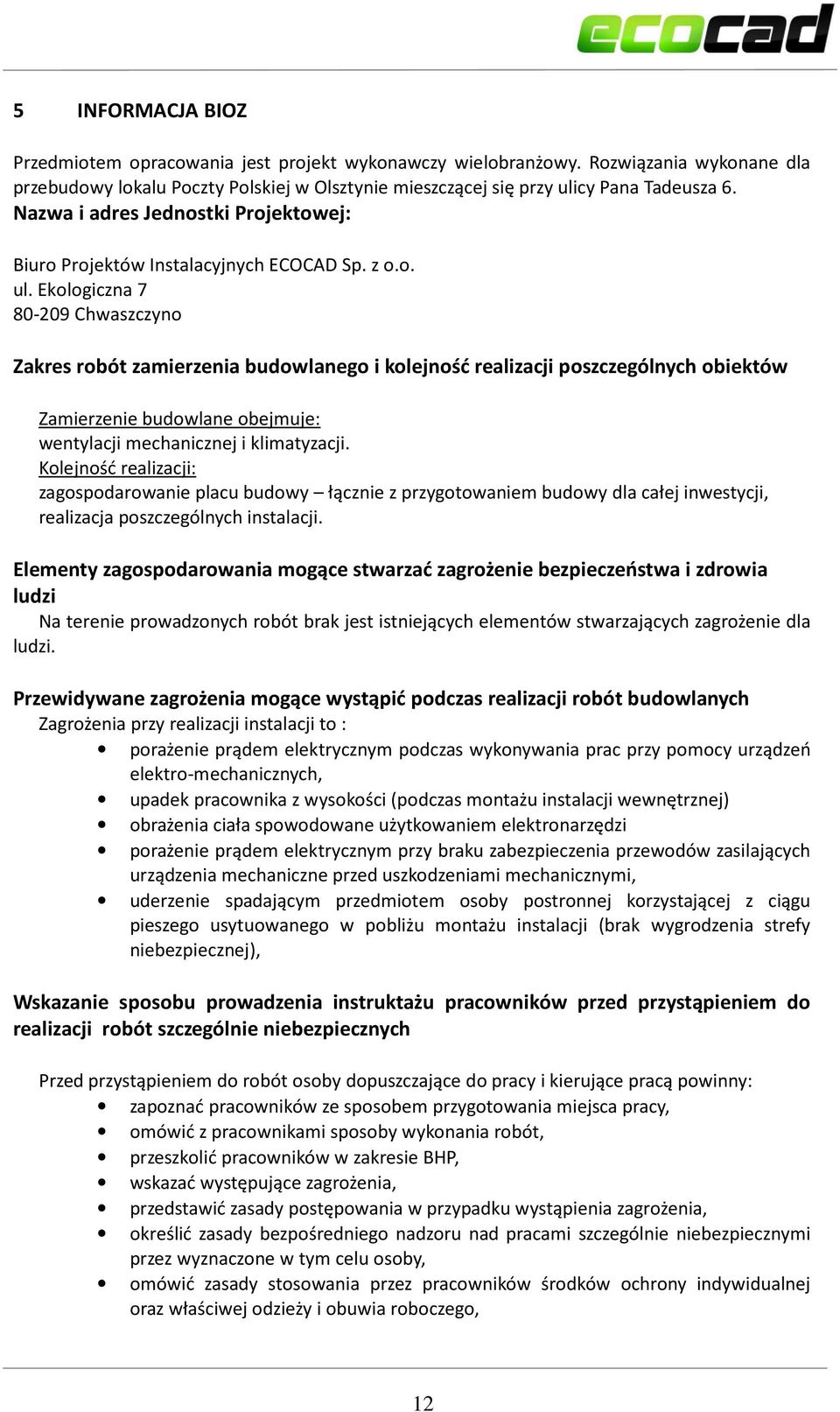

12 5 INFORMACJA BIOZ Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej w Olsztynie mieszczącej się przy ulicy Pana Tadeusza 6. Nazwa i adres Jednostki Projektowej: Biuro Projektów Instalacyjnych ECOCAD Sp. z o.o. ul. Ekologiczna Chwaszczyno Zakres robót zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów Zamierzenie budowlane obejmuje: wentylacji mechanicznej i klimatyzacji. Kolejność realizacji: zagospodarowanie placu budowy łącznie z przygotowaniem budowy dla całej inwestycji, realizacja poszczególnych instalacji. Elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie prowadzonych robót brak jest istniejących elementów stwarzających zagrożenie dla ludzi. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych Zagrożenia przy realizacji instalacji to : porażenie prądem elektrycznym podczas wykonywania prac przy pomocy urządzeń elektro-mechanicznych, upadek pracownika z wysokości (podczas montażu instalacji wewnętrznej) obrażenia ciała spowodowane użytkowaniem elektronarzędzi porażenie prądem elektrycznym przy braku zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi, uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego w pobliżu montażu instalacji (brak wygrodzenia strefy niebezpiecznej), Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót osoby dopuszczające do pracy i kierujące pracą powinny: zapoznać pracowników ze sposobem przygotowania miejsca pracy, omówić z pracownikami sposoby wykonania robót, przeszkolić pracowników w zakresie BHP, wskazać występujące zagrożenia, przedstawić zasady postępowania w przypadku wystąpienia zagrożenia, określić zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, omówić zasady stosowania przez pracowników środków ochrony indywidualnej oraz właściwej odzieży i obuwia roboczego, 12

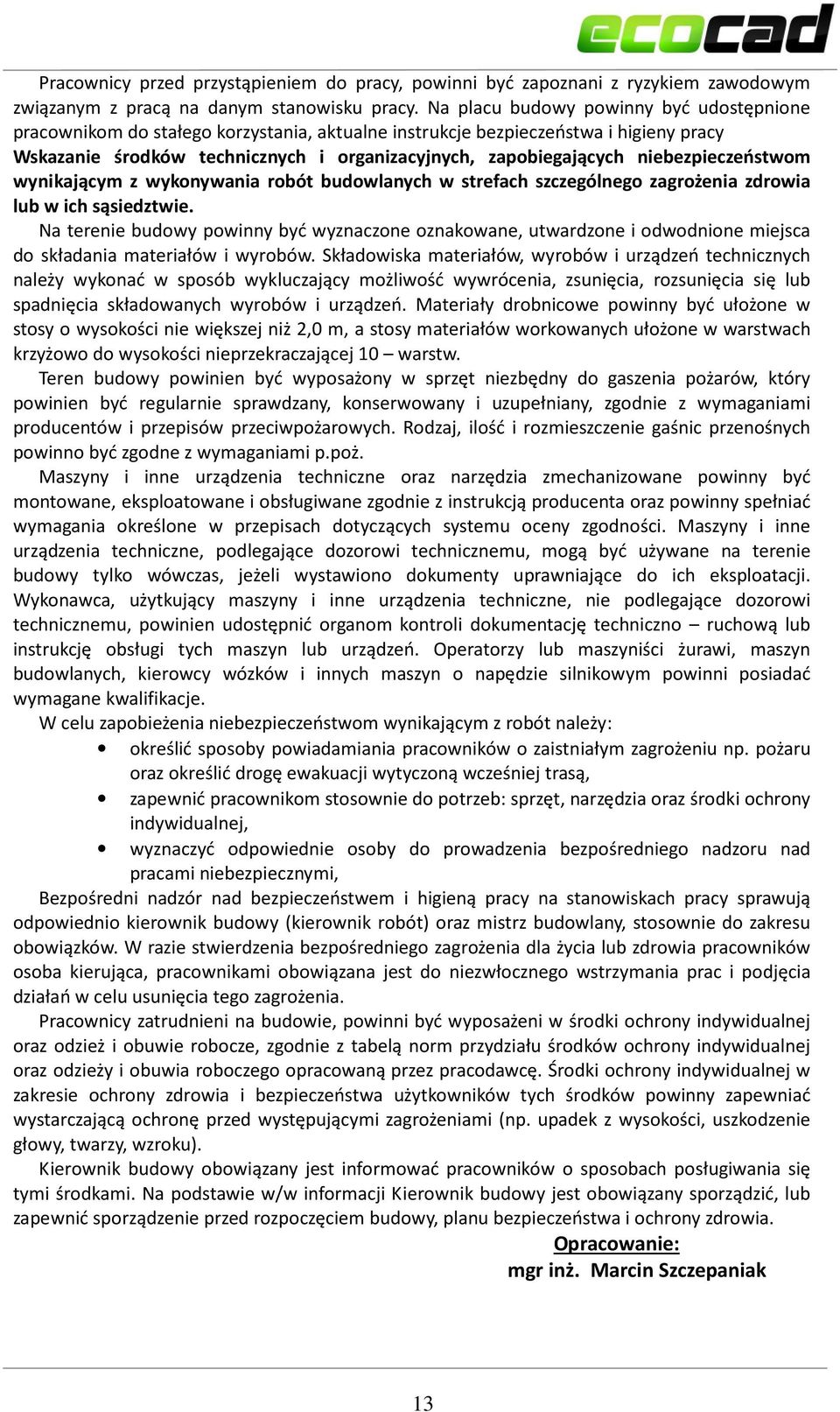

13 Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. Na terenie budowy powinny być wyznaczone oznakowane, utwardzone i odwodnione miejsca do składania materiałów i wyrobów. Składowiska materiałów, wyrobów i urządzeń technicznych należy wykonać w sposób wykluczający możliwość wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń. Materiały drobnicowe powinny być ułożone w stosy o wysokości nie większej niż 2,0 m, a stosy materiałów workowanych ułożone w warstwach krzyżowo do wysokości nieprzekraczającej 10 warstw. Teren budowy powinien być wyposażony w sprzęt niezbędny do gaszenia pożarów, który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami producentów i przepisów przeciwpożarowych. Rodzaj, ilość i rozmieszczenie gaśnic przenośnych powinno być zgodne z wymaganiami p.poż. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz powinny spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być używane na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do ich eksploatacji. Wykonawca, użytkujący maszyny i inne urządzenia techniczne, nie podlegające dozorowi technicznemu, powinien udostępnić organom kontroli dokumentację techniczno ruchową lub instrukcję obsługi tych maszyn lub urządzeń. Operatorzy lub maszyniści żurawi, maszyn budowlanych, kierowcy wózków i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. W celu zapobieżenia niebezpieczeństwom wynikającym z robót należy: określić sposoby powiadamiania pracowników o zaistniałym zagrożeniu np. pożaru oraz określić drogę ewakuacji wytyczoną wcześniej trasą, zapewnić pracownikom stosownie do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej, wyznaczyć odpowiednie osoby do prowadzenia bezpośredniego nadzoru nad pracami niebezpiecznymi, Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić, lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia. Opracowanie: mgr inż. Marcin Szczepaniak 13

14

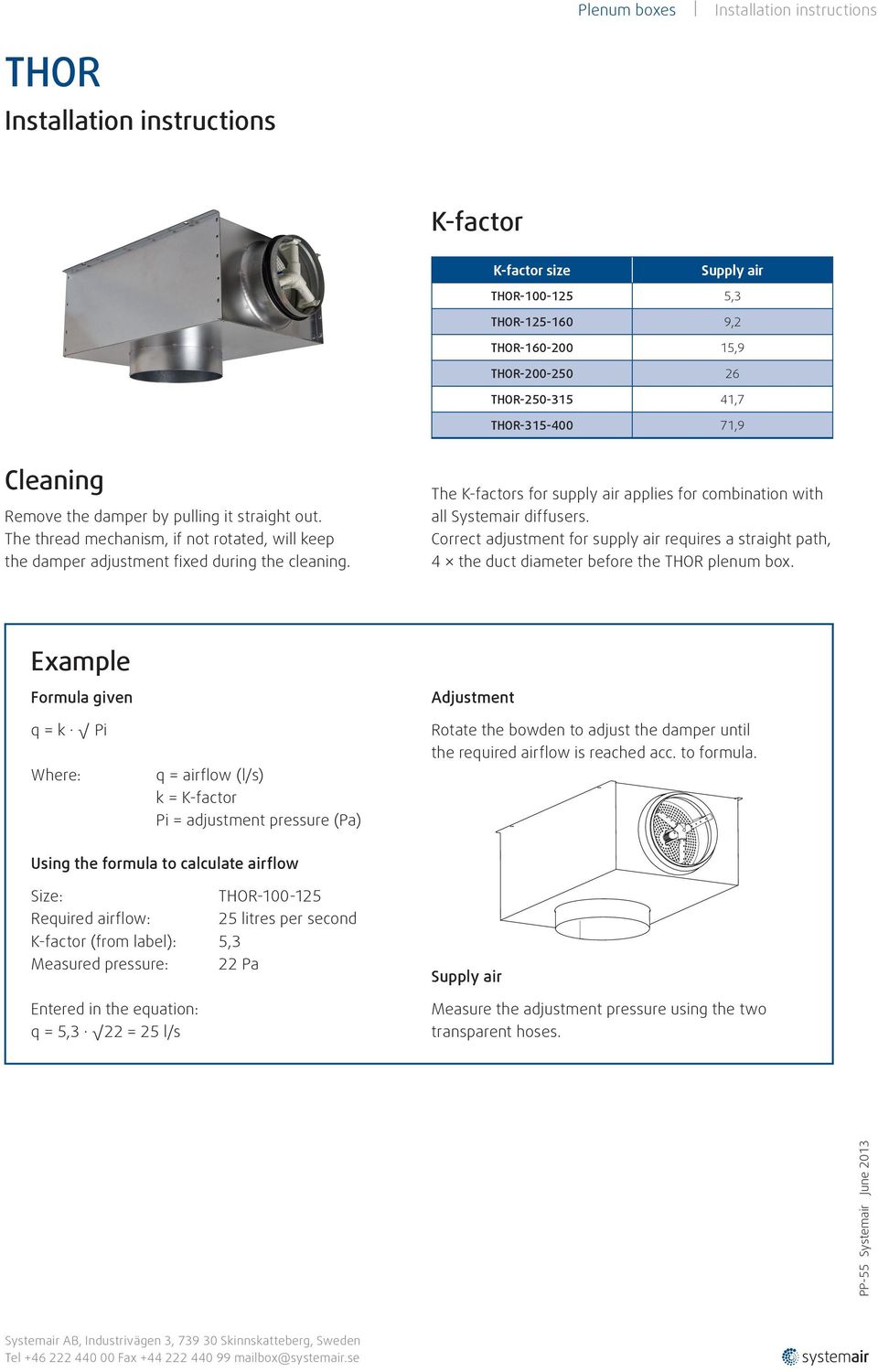

15 Plenum boxes Installation instructions THOR Installation instructions K-factor K-factor size Supply air THOR ,3 THOR ,2 THOR ,9 THOR THOR ,7 THOR ,9 Cleaning Remove the damper by pulling it straight out. The thread mechanism, if not rotated, will keep The K-factors for supply air applies for combination with all Systemair diffusers. Correct adjustment for supply air requires a straight path, 4 the duct diameter before the THOR plenum box. Example Formula given k = K-factor Adjustment Rotate the bowden to adjust the damper until Size: Measured pressure: Entered in the equation: THOR Pa Supply air Measure the adjustment pressure using the two transparent hoses. PP-55 Systemair June 2013 Systemair AB, Industrivägen 3, Skinnskatteberg, Sweden Tel Fax mailbox@systemair.se

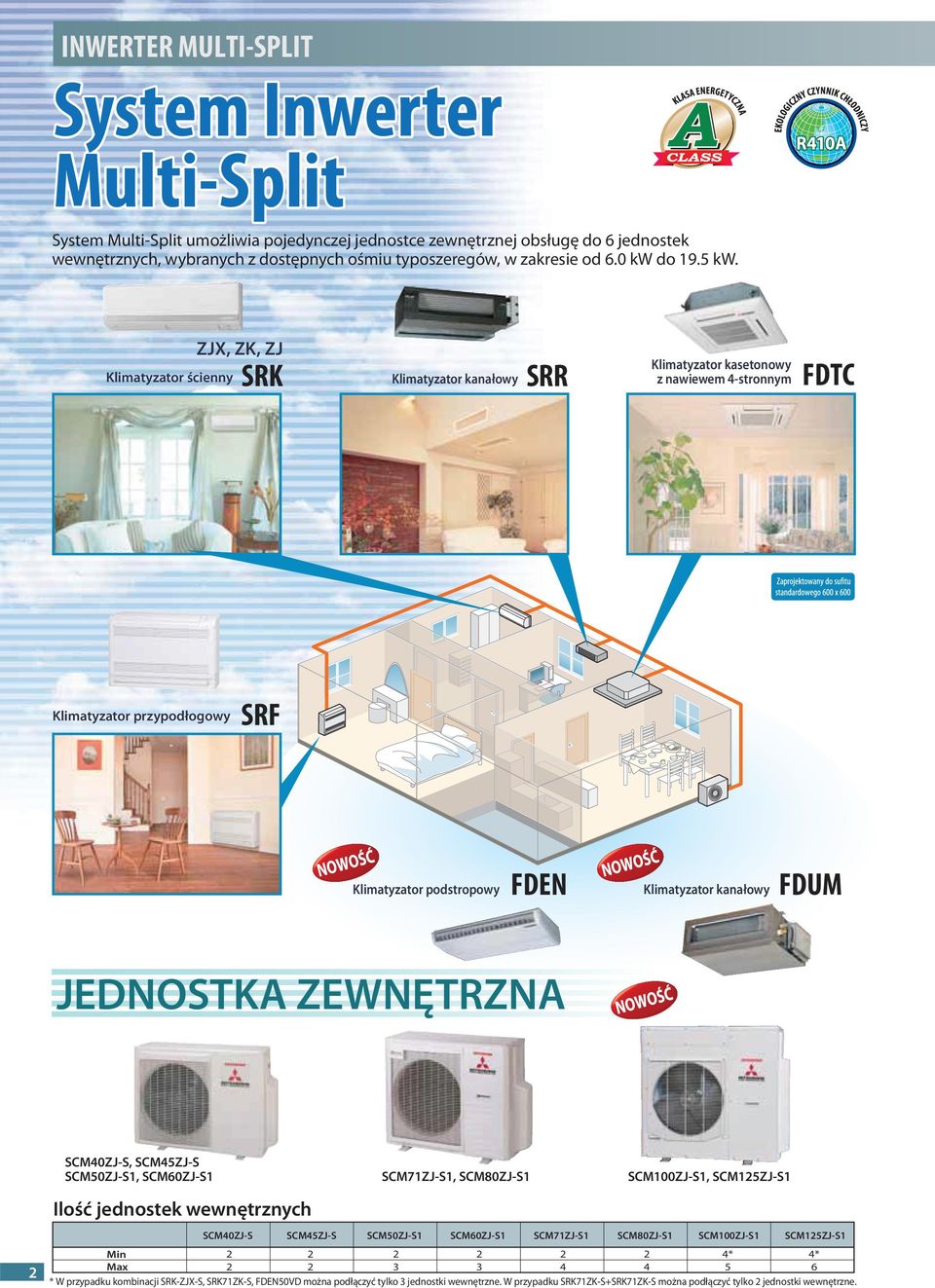

16 INWERTER MULTI-SPLIT System Inwerter Multi-Split System Multi-Split umożliwia pojedynczej jednostce zewnętrznej obsługę do 6 jednostek wewnętrznych, wybranych z dostępnych ośmiu typoszeregów, w zakresie od 6.0 kw do 19.5 kw. Klimatyzator ścienny ZJX, ZK, ZJ SRK Klimatyzator kanałowy SRR Klimatyzator kasetonowy z nawiewem 4-stronnym FDTC Klimatyzator przypodłogowy SRF Klimatyzator podstropowy FDEN Klimatyzator kanałowy FDUM JEDNOSTKA ZEWNĘTRZNA 2 SCM40ZJ-S, SCM45ZJ-S SCM50ZJ-S1, SCM60ZJ-S1 Ilość jednostek wewnętrznych Min Max SCM40ZJ-S 2 2 SCM45ZJ-S 2 2 SCM71ZJ-S1, SCM80ZJ-S1 SCM50ZJ-S1 SCM60ZJ-S1 SCM71ZJ-S1 SCM80ZJ-S1 SCM100ZJ-S1 SCM125ZJ-S1 2 3 * W przypadku kombinacji SRK-ZJX-S, SRK71ZK-S, FDEN50VD można podłączyć tylko 3 jednostki wewnętrzne. W przypadku SRK71ZK-S+SRK71ZK-S można podłączyć tylko 2 jednostki wewnętrzne SCM100ZJ-S1, SCM125ZJ-S * 5 4* 6

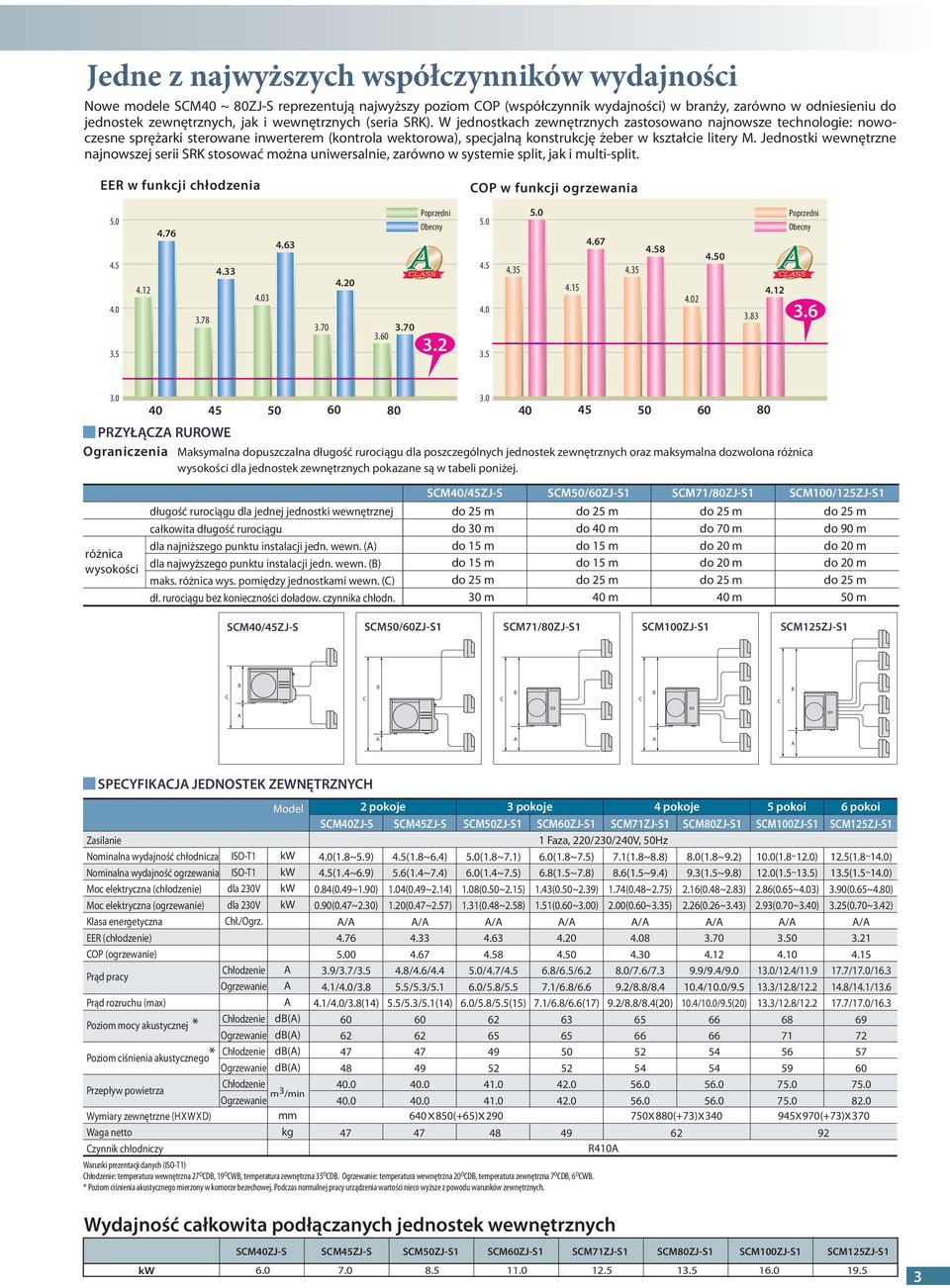

17 Jedne z najwyższych współczynników wydajności Nowe modele SCM40 ~ 80ZJ-S reprezentują najwyższy poziom COP (współczynnik wydajności) w branży, zarówno w odniesieniu do jednostek zewnętrznych, jak i wewnętrznych (seria SRK). W jednostkach zewnętrznych zastosowano najnowsze technologie: nowoczesne sprężarki sterowane inwerterem (kontrola wektorowa), specjalną konstrukcję żeber w kształcie litery M. Jednostki wewnętrzne najnowszej serii SRK stosować można uniwersalnie, zarówno w systemie split, jak i multi-split. EER w funkcji chłodzenia COP w funkcji ogrzewania Poprzedni Obecny A CLASS Poprzedni Obecny A CLASS PRZYŁĄCZA RUROWE Ograniczenia Maksymalna dopuszczalna długość rurociągu dla poszczególnych jednostek zewnętrznych oraz maksymalna dozwolona różnica wysokości dla jednostek zewnętrznych pokazane są w tabeli poniżej różnica wysokości długość rurociągu dla jednej jednostki wewnętrznej całkowita długość rurociągu dla najniższego punktu instalacji jedn. wewn. (A) dla najwyższego punktu instalacji jedn. wewn. (B) maks. różnica wys. pomiędzy jednostkami wewn. (C) dł. rurociągu bez konieczności doładow. czynnika chłodn. SCM40/45ZJ-S do 25 m do 30 m do 15 m do 15 m do 25 m 30 m SCM50/60ZJ-S1 do 25 m do 40 m do 15 m do 15 m do 25 m 40 m SCM71/80ZJ-S1 do 25 m do 70 m do 20 m do 20 m do 25 m 40 m SCM100/125ZJ-S1 do 25 m do 90 m do 20 m do 20 m do 25 m 50 m SCM40/45ZJ-S SCM50/60ZJ-S1 SCM71/80ZJ-S1 SCM100ZJ-S1 SCM125ZJ-S1 C B C B C B C B C B A A A A A SPECYFIKACJA JEDNOSTEK ZEWNĘTRZNYCH Zasilanie Nominalna wydajność chłodnicza ISO-T1 Nominalna wydajność ogrzewania ISO-T1 Moc elektryczna (chłodzenie) dla 230V Moc elektryczna (ogrzewanie) dla 230V Klasa energetyczna Chł./Ogrz. EER (chłodzenie) COP (ogrzewanie) Prąd pracy Prąd rozruchu (max) Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza * Wymiary zewnętrzne (HXWXD) Waga netto Czynnik chłodniczy * Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Model kw kw kw kw A A A db(a) db(a) db(a) db(a) Chłodzenie m 3 /min Ogrzewanie mm kg 2 pokoje 3 pokoje 4 pokoje SCM40ZJ-S SCM45ZJ-S SCM50ZJ-S1 SCM60ZJ-S1 SCM71ZJ-S1 SCM80ZJ-S1 1 Faza, 220/230/240V, 50Hz 4.0(1.8~5.9) 4.5(1.4~6.9) 0.84(0.49~1.90) 0.90(0.47~2.30) A/A /3.7/ /4.0/ /4.0/3.8(14) (1.8~6.4) 5.6(1.4~7.4) 1.04(0.49~2.14) 1.20(0.47~2.57) A/A /4.6/ /5.3/ /5.3/5.1(14) (1.8~7.1) 6.0(1.4~7.5) 1.08(0.50~2.15) 1.31(0.48~2.58) A/A /4.7/ /5.8/ /5.8/5.5(15) X850(+65)X (1.8~7.5) 6.8(1.5~7.8) 1.43(0.50~2.39) 1.51(0.60~3.00) A/A /6.5/ /6.8/ /6.8/6.6(17) (1.8~8.8) 8.6(1.5~9.4) 1.74(0.48~2.75) 2.00(0.60~3.35) A/A /7.6/ /8.8/ /8.8/8.4(20) (1.8~9.2) 9.3(1.5~9.8) 2.16(0.48~2.83) 2.26(0.26~3.43) A/A /9.4/ /10.0/ /10.0/9.5(20) X880(+73)X R410A Warunki prezentacji danych (ISO-T1) Chłodzenie: temperatura wewnętrzna 27 0 CDB, 19 0 CWB, temperatura zewnętrzna 35 0 CDB. Ogrzewanie: temperatura wewnętrzna 20 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Wydajność całkowita podłączanych jednostek wewnętrznych 5 pokoi 6 pokoi SCM100ZJ-S1 SCM125ZJ-S1 10.0(1.8~12.0) 12.0(1.5~13.5) 2.86(0.65~4.03) 2.93(0.70~3.40) A/A /12.4/ /12.8/ /12.8/ (1.8~14.0) 13.5(1.5~14.0) 3.90(0.65~4.80) 3.25(0.70~3.42) A/A /17.0/ /14.1/ /17.0/ X970(+73)X kw SCM40ZJ-S SCM45ZJ-S SCM50ZJ-S1 SCM60ZJ-S1 SCM71ZJ-S1 SCM80ZJ-S1 SCM100ZJ-S1 SCM125ZJ-S

18 FDTC-VD Klimatyzator kasetonowy z nawiewem 4-stronnym Sterownik przewodowy Sterownik bezprzewodowy FUNKCJE Komfort Dystrybucja powietrza Auto Flap Memory UP/DOWN Wygoda i ekonomia OFF Timer Sleep DRY 24h Timer RC-E5 (opcja) On Timer RCH-E3 (opcja) Serwis MC RCN-TC-24W-ER (opcja) Self Diagnostic Inne Back-up Switch Auto Restart SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Przyłącze rurowe * ISO-T1(JIS) ISO-T1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Jednostka Panel Jednostka Panel Ciecz Gaz Model kw kw db(a) db(a) m 3 /min m 3 /min mm mm kg kg mm (cal) mm (cal) FDTC25VD FDTC35VD FDTC50VD FDTC60VD Hi:36 Me:32 Lo:29 Hi:38 Me:33 Lo:29.5 Hi:9 Me:8 Lo:6.5 Hi:9.5 Me:8.5 Lo:7 6.35(1/4") 9.52(3/8") Hi:40 Me:36 Lo:30 Hi:42 Me:35 Lo:32 Hi:9.5 Me:9 Lo:7 Hi:10 Me:9 Lo:8 248X570X570 35X700X Hi:42 Me:36 Lo:30 Hi:42 Me:36 Lo:32 Hi:11.5 Me:9 Lo:7 Hi:11.5 Me:9 Lo:8 6.35(1/4") 12.7(1/2") Hi:46 Me:39 Lo:30 Hi:46 Me:39 Lo:32 Hi:13.5 Me:10 Lo:7 Hi:13.5 Me:10 Lo:8 Warunki prezentacji danych (ISO-T1) Chłodzenie: temperatura wewnętrzna 27 0 CDB, 19 0 CWB, temperatura zewnętrzna 35 0 CDB. Ogrzewanie: temperatura wewnętrzna 20 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu Powerful-Hi. Poziom hałasu db(a): 25VD(Chłodz.:38 Ogrzew.:39), 35VD(Chłodz.:41 Ogrzew.:43), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 25VD(Chłodz.:10 Ogrzew.:10.5), 35VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.:13.5 Ogrzew.:13.5) FDUM-VF Klimatyzator kanałowy mały/średni spręż Sterownik przewodowy Sterownik bezprzewodowy RC-E5 (opcja) RCH-E3 (opcja) RCN-KIT3-E (opcja) FUNKCJE Komfort Wygoda i ekonomia OFF Timer Sleep DRY 24h Timer On Timer Serwis MC Self Diagnostic Inne Back-up Switch Auto Restart Filtr UM-FLIEF (opcja) SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe * ISO-T1(JIS) ISO-T1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) m 3 /min m 3 /min mm kg mm (cal) mm (cal) FDUM50VF Hi:32 Me:29 Lo:26 Hi:32 Me:29 Lo:26 Hi:10 Me:9 Lo:8 Hi:10 Me:9 Lo:8 280X750X Zakup lokalny 6.35(1/4") 12.7(1/2") Warunki prezentacji danych (ISO-T1) Chłodzenie: temperatura wewnętrzna 27 0 CDB, 19 0 CWB, temperatura zewnętrzna 35 0 CDB. Ogrzewanie: temperatura wewnętrzna 20 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu Powerful-Hi. Poziom hałasu db(a): 25VD(Chłodz.:38 Ogrzew.:39), 35VD(Chłodz.:41 Ogrzew.:43), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 25VD(Chłodz.:10 Ogrzew.:10.5), 35VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.:13.5 Ogrzew.:13.5) 7

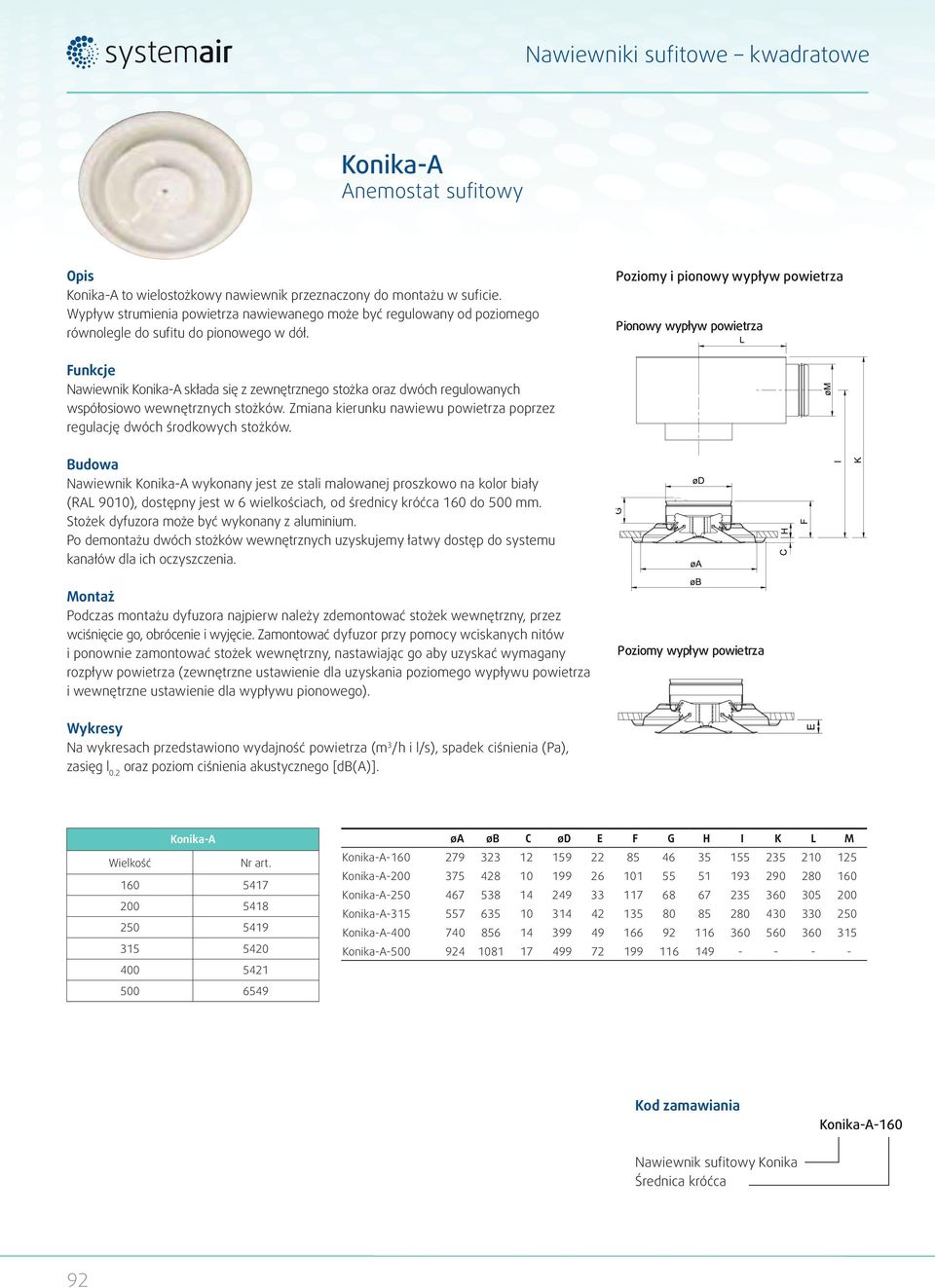

19 Nawiewniki sufitowe kwadratowe Konika-A Anemostat sufitowy Opis Konika-A to wielostożkowy nawiewnik przeznaczony do montażu w suficie. Wypływ strumienia powietrza nawiewanego może być regulowany od poziomego równolegle do sufitu do pionowego w dół. Poziomy i pionowy wypływ powietrza Pionowy wypływ powietrza Funkcje Nawiewnik Konika-A składa się z zewnętrznego stożka oraz dwóch regulowanych współosiowo wewnętrznych stożków. Zmiana kierunku nawiewu powietrza poprzez regulację dwóch środkowych stożków. Budowa Nawiewnik Konika-A wykonany jest ze stali malowanej proszkowo na kolor biały (RAL 9010), dostępny jest w 6 wielkościach, od średnicy króćca 160 do 500 mm. Stożek dyfuzora może być wykonany z aluminium. Po demontażu dwóch stożków wewnętrznych uzyskujemy łatwy dostęp do systemu kanałów dla ich oczyszczenia. Montaż Podczas montażu dyfuzora najpierw należy zdemontować stożek wewnętrzny, przez wciśnięcie go, obrócenie i wyjęcie. Zamontować dyfuzor przy pomocy wciskanych nitów i ponownie zamontować stożek wewnętrzny, nastawiając go aby uzyskać wymagany rozpływ powietrza (zewnętrzne ustawienie dla uzyskania poziomego wypływu powietrza i wewnętrzne ustawienie dla wypływu pionowego). Poziomy wypływ powietrza Wykresy Na wykresach przedstawiono wydajność powietrza (m 3 /h i l/s), spadek ciśnienia (Pa), zasięg l 0.2 oraz poziom ciśnienia akustycznego [db(a)]. Konika-A Wielkość Nr art øa øb C ød E F G H I K L M Konika-A Konika-A Konika-A Konika-A Konika-A Konika-A Kod zamawiania Konika-A-160 Nawiewnik sufitowy Konika Średnica króćca 92

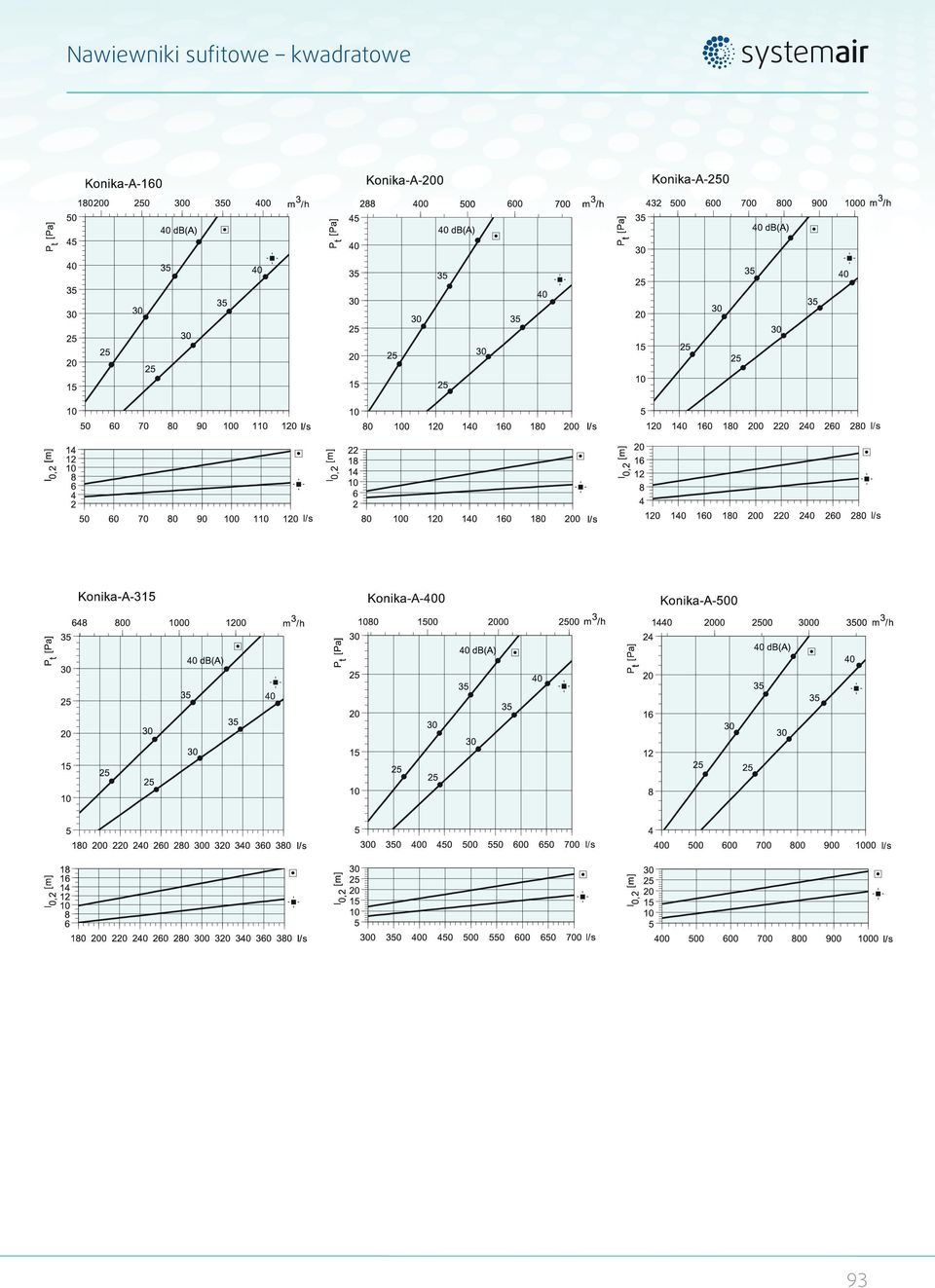

20 Nawiewniki sufitowe kwadratowe 93
