UC-8410A. Pełny opis produktu. Wbudowany mini komputer przemysłowy z 8 x RS-232/422/485, 3 x LAN, DIO, slot na karty SD, USB

Transkrypt

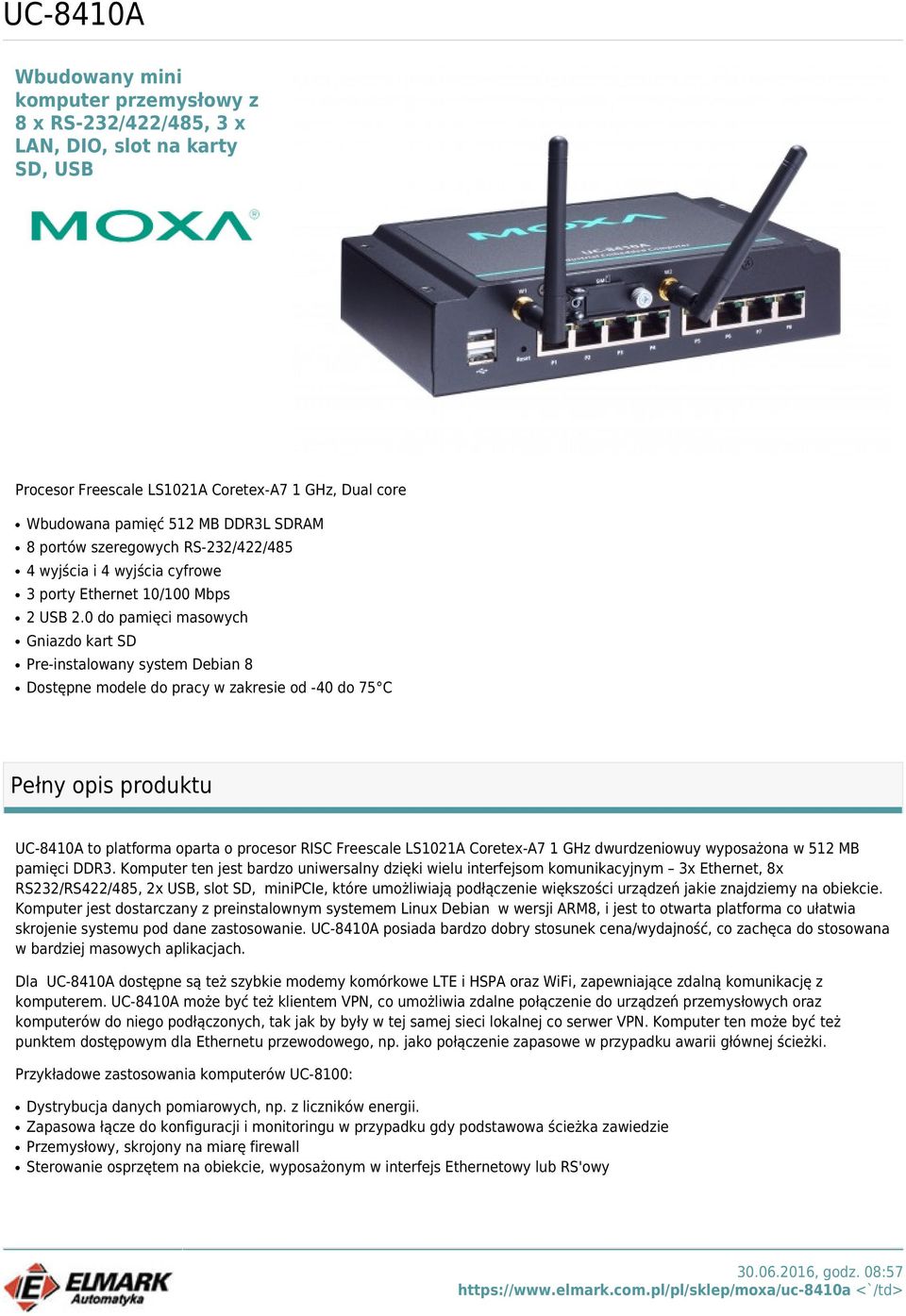

1 UC-8410A Wbudowany mini komputer przemysłowy z 8 x RS-232/422/485, 3 x LAN, DIO, slot na karty SD, USB Procesor Freescale LS1021A Coretex-A7 1 GHz, Dual core Wbudowana pamięć 512 MB DDR3L SDRAM 8 portów szeregowych RS-232/422/485 4 wyjścia i 4 wyjścia cyfrowe 3 porty Ethernet 10/100 Mbps 2 USB 2.0 do pamięci masowych Gniazdo kart SD Pre-instalowany system Debian 8 Dostępne modele do pracy w zakresie od -40 do 75 C Pełny opis produktu UC-8410A to platforma oparta o procesor RISC Freescale LS1021A Coretex-A7 1 GHz dwurdzeniowuy wyposażona w 512 MB pamięci DDR3. Komputer ten jest bardzo uniwersalny dzięki wielu interfejsom komunikacyjnym 3x Ethernet, 8x RS232/RS422/485, 2x USB, slot SD, minipcie, które umożliwiają podłączenie większości urządzeń jakie znajdziemy na obiekcie. Komputer jest dostarczany z preinstalownym systemem Linux Debian w wersji ARM8, i jest to otwarta platforma co ułatwia skrojenie systemu pod dane zastosowanie. UC-8410A posiada bardzo dobry stosunek cena/wydajność, co zachęca do stosowana w bardziej masowych aplikacjach. Dla UC-8410A dostępne są też szybkie modemy komórkowe LTE i HSPA oraz WiFi, zapewniające zdalną komunikację z komputerem. UC-8410A może być też klientem VPN, co umożliwia zdalne połączenie do urządzeń przemysłowych oraz komputerów do niego podłączonych, tak jak by były w tej samej sieci lokalnej co serwer VPN. Komputer ten może być też punktem dostępowym dla Ethernetu przewodowego, np. jako połączenie zapasowe w przypadku awarii głównej ścieżki. Przykładowe zastosowania komputerów UC-8100: Dystrybucja danych pomiarowych, np. z liczników energii. Zapasowa łącze do konfiguracji i monitoringu w przypadku gdy podstawowa ścieżka zawiedzie Przemysłowy, skrojony na miarę firewall Sterowanie osprzętem na obiekcie, wyposażonym w interfejs Ethernetowy lub RS'owy

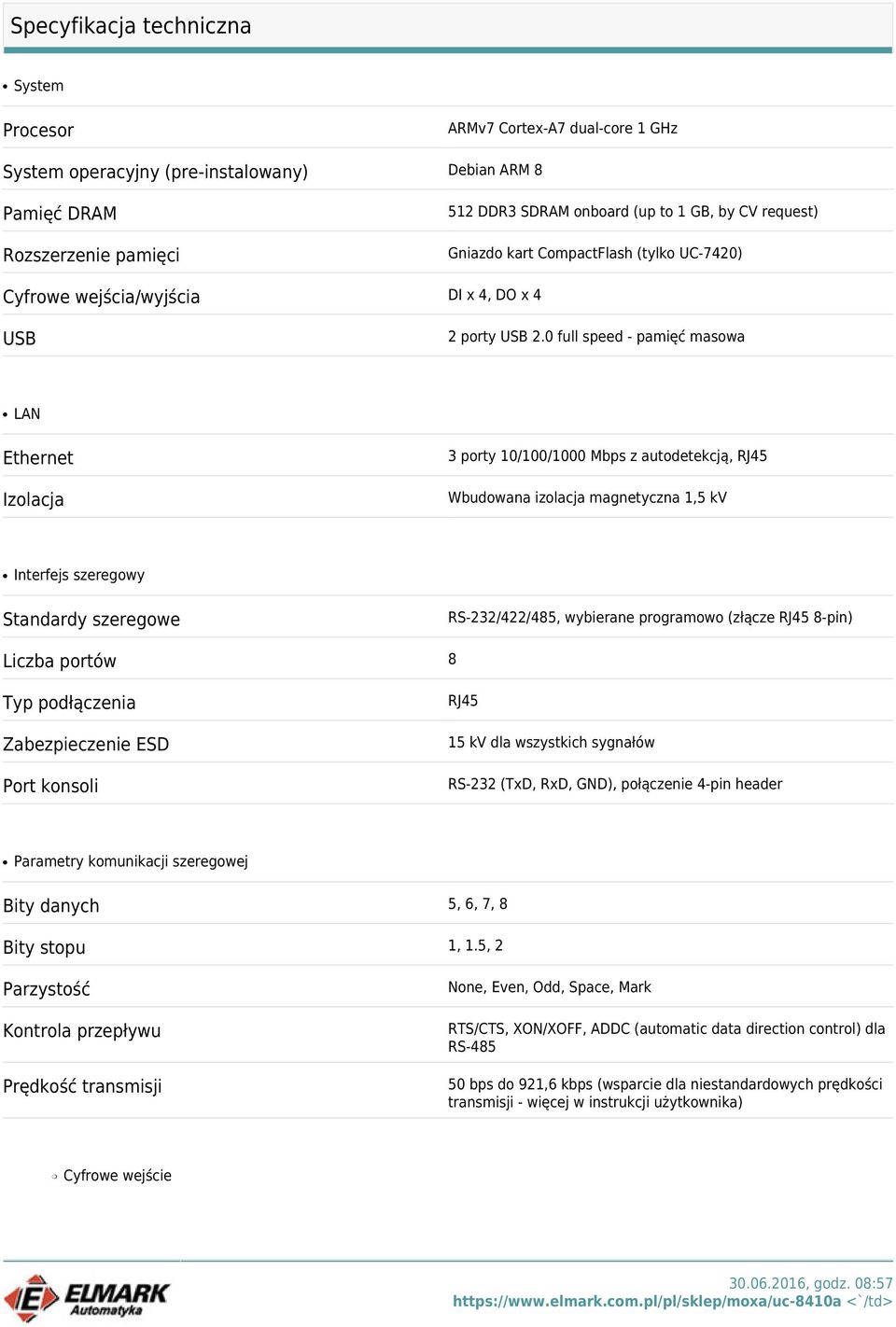

2 Specyfikacja techniczna System Procesor ARMv7 Cortex-A7 dual-core 1 GHz System operacyjny (pre-instalowany) Debian ARM 8 Pamięć DRAM Rozszerzenie pamięci 512 DDR3 SDRAM onboard (up to 1 GB, by CV request) Gniazdo kart CompactFlash (tylko UC-7420) Cyfrowe wejścia/wyjścia DI x 4, DO x 4 USB 2 porty USB 2.0 full speed - pamięć masowa LAN Ethernet 3 porty 10/100/1000 Mbps z autodetekcją, RJ45 Wbudowana izolacja magnetyczna 1,5 kv Interfejs szeregowy Standardy szeregowe RS-232/422/485, wybierane programowo (złącze RJ45 8-pin) Liczba portów 8 Typ podłączenia Zabezpieczenie ESD Port konsoli RJ45 15 kv dla wszystkich sygnałów RS-232 (TxD, RxD, GND), połączenie 4-pin header Parametry komunikacji szeregowej Bity danych 5, 6, 7, 8 Bity stopu 1, 1.5, 2 Parzystość Kontrola przepływu Prędkość transmisji None, Even, Odd, Space, Mark RTS/CTS, XON/XOFF, ADDC (automatic data direction control) dla RS bps do 921,6 kbps (wsparcie dla niestandardowych prędkości transmisji - więcej w instrukcji użytkownika) Cyfrowe wejście

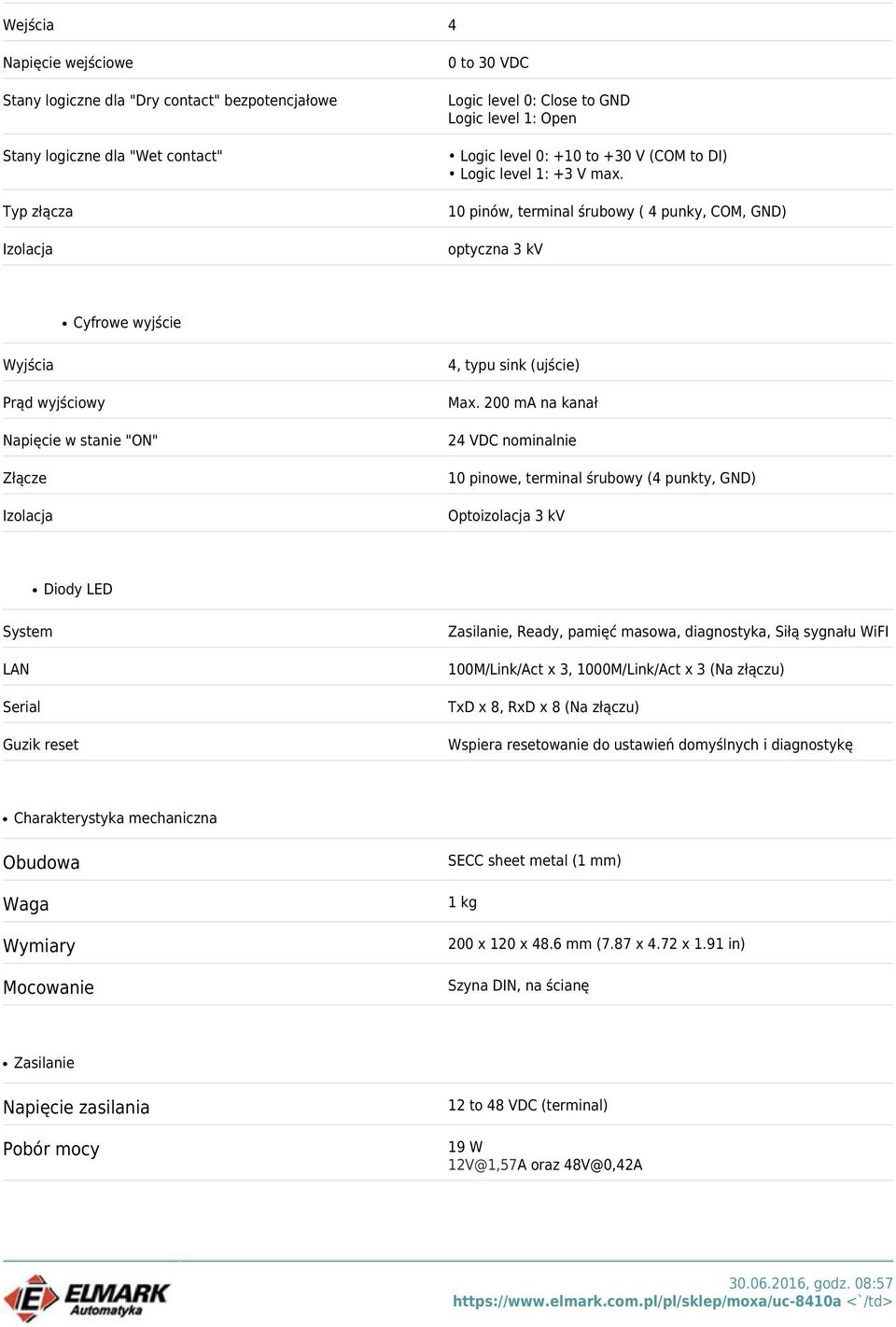

3 Wejścia 4 Napięcie wejściowe Stany logiczne dla "Dry contact" bezpotencjałowe Stany logiczne dla "Wet contact" Typ złącza 0 to 30 VDC Logic level 0: Close to GND Logic level 1: Open Logic level 0: +10 to +30 V (COM to DI) Logic level 1: +3 V max. 10 pinów, terminal śrubowy ( 4 punky, COM, GND) optyczna 3 kv Cyfrowe wyjście Wyjścia Prąd wyjściowy Napięcie w stanie "ON" Złącze 4, typu sink (ujście) Max. 200 ma na kanał 24 VDC nominalnie 10 pinowe, terminal śrubowy (4 punkty, GND) Optoizolacja 3 kv Diody LED System LAN Serial Guzik reset Zasilanie, Ready, pamięć masowa, diagnostyka, Siłą sygnału WiFI 100M/Link/Act x 3, 1000M/Link/Act x 3 (Na złączu) TxD x 8, RxD x 8 (Na złączu) Wspiera resetowanie do ustawień domyślnych i diagnostykę Charakterystyka mechaniczna Obudowa Waga Wymiary Mocowanie SECC sheet metal (1 mm) 1 kg 200 x 120 x 48.6 mm (7.87 x 4.72 x 1.91 in) Szyna DIN, na ścianę Zasilanie Napięcie zasilania Pobór mocy 12 to 48 VDC (terminal) 19 W 12V@1,57A oraz 48V@0,42A

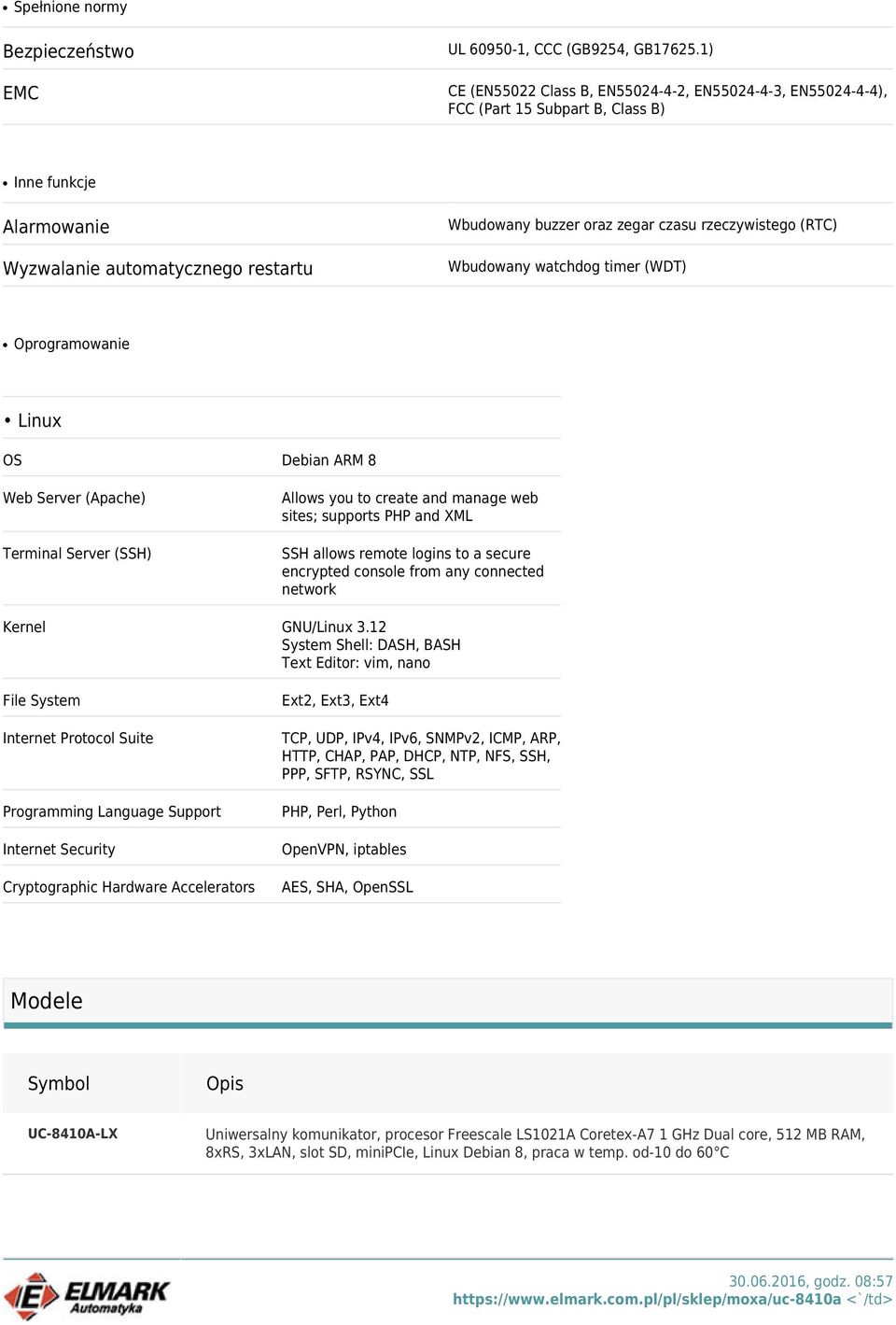

4 Spełnione normy Bezpieczeństwo EMC UL , CCC (GB9254, GB ) CE (EN55022 Class B, EN , EN , EN ), FCC (Part 15 Subpart B, Class B) Inne funkcje Alarmowanie Wyzwalanie automatycznego restartu Wbudowany buzzer oraz zegar czasu rzeczywistego (RTC) Wbudowany watchdog timer (WDT) Oprogramowanie Linux OS Debian ARM 8 Web Server (Apache) Terminal Server (SSH) Allows you to create and manage web sites; supports PHP and XML SSH allows remote logins to a secure encrypted console from any connected network Kernel GNU/Linux 3.12 System Shell: DASH, BASH Text Editor: vim, nano File System Internet Protocol Suite Programming Language Support Internet Security Cryptographic Hardware Accelerators Ext2, Ext3, Ext4 TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL PHP, Perl, Python OpenVPN, iptables AES, SHA, OpenSSL Modele Symbol Opis UC-8410A-LX Uniwersalny komunikator, procesor Freescale LS1021A Coretex-A7 1 GHz Dual core, 512 MB RAM, 8xRS, 3xLAN, slot SD, minipcie, Linux Debian 8, praca w temp. od-10 do 60 C

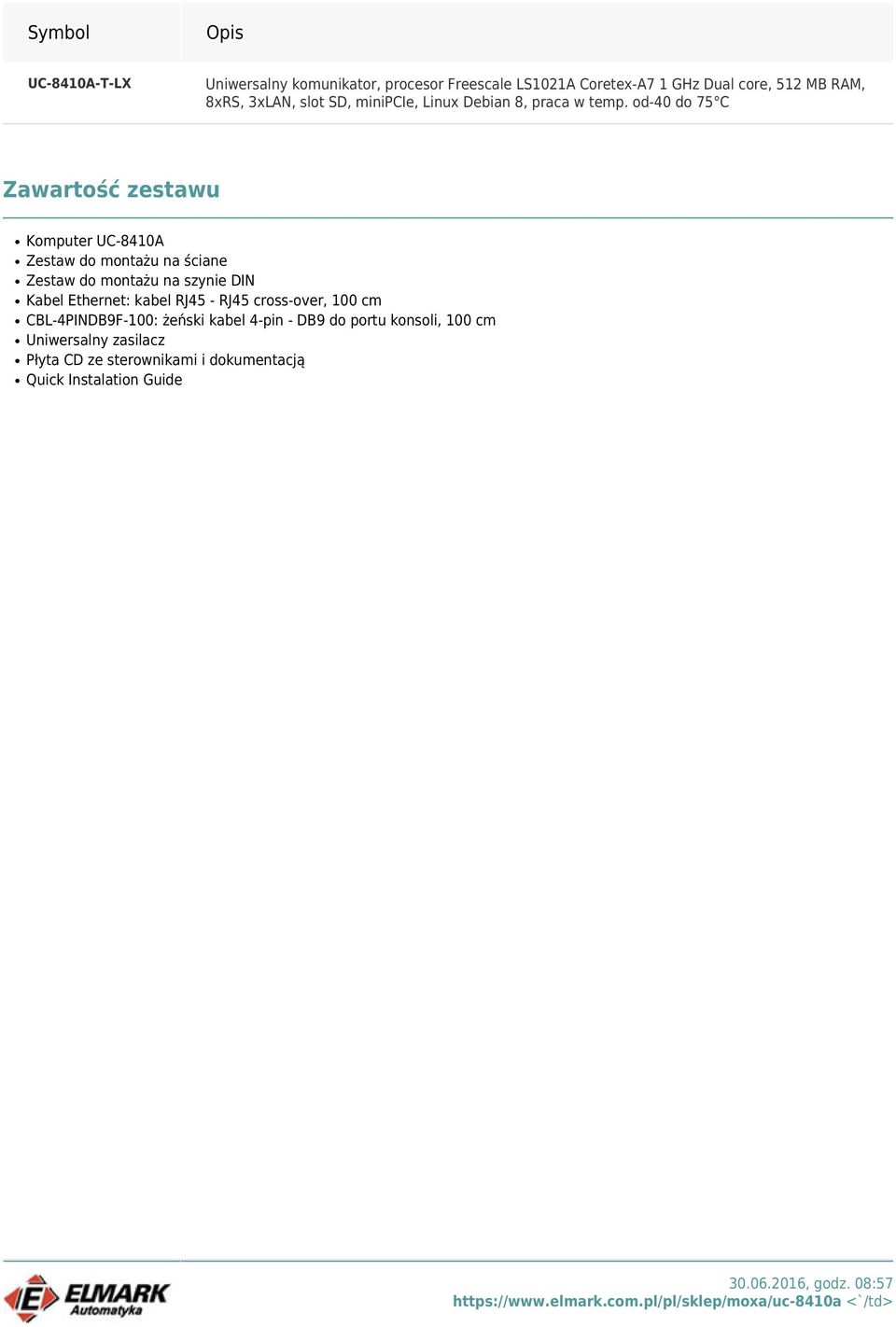

5 Symbol Opis UC-8410A-T-LX Uniwersalny komunikator, procesor Freescale LS1021A Coretex-A7 1 GHz Dual core, 512 MB RAM, 8xRS, 3xLAN, slot SD, minipcie, Linux Debian 8, praca w temp. od-40 do 75 C Zawartość zestawu Komputer UC-8410A Zestaw do montażu na ściane Zestaw do montażu na szynie DIN Kabel Ethernet: kabel RJ45 - RJ45 cross-over, 100 cm CBL-4PINDB9F-100: żeński kabel 4-pin - DB9 do portu konsoli, 100 cm Uniwersalny zasilacz Płyta CD ze sterownikami i dokumentacją Quick Instalation Guide
