IA260. Pełny opis produktu. Wbudowany komputer przemysłowy 4 x RS-232/422/485, DIO, 2x Ethernet, VGA, CompactFlash, USB

Transkrypt

1 IA260 Wbudowany komputer przemysłowy 4 x RS-232/422/485, DIO, 2x Ethernet, VGA, CompactFlash, USB USB Procesor Cirrus Logic EP9315 ARM9 CPU, 200 MHz 128 MB RAM, 32 MB dysk Flash wbudowanej pamięci Interfejs VGA 4 porty szeregowe RS-232/422/485 2 porty Ethernet 10/100 Mbps do redundancji sieciowej 8 cyfrowych wejść i 8 cyfrowych wyjść z izolacją optyczną 3 kv Wsparcie dla CompactFlash i USB 2.0 Host Pre-instalowany system Windows CE 6.0 lub Linux Montaż na szynie DIN Dostępne modele z rozszerzonym zakresem temperatur pracy od -40 do +75 st. C Pełny opis produktu Komputery IA260 wyposażone są w 4 porty szeregowe RS-232/422/485, dwa porty Ethernet, 8 wejść i 8 wyjść cyfrowych, interfejs VGA, 2 porty USB 2.0 oraz gniazdo kart CompactFlash. Komputer został zamknięty w kompaktowej, wzmocnionej obudowie aluminiowej. Komputer IA260 bazuje na procesorze Cirrus Logic EP9315 ARM9 CPU, 200 MHz RISC. Jest to mocna jednostka obliczeniowa, która wspiera wiele protokołów komunikacyjnych, jednak nie generując podczas pracy znacznej ilości ciepła. Wbudowana pamięć 32 MB NOR Flash ROM i 128 MB SDRAM zapewnia wystarczającą przestrzeń do uruchamiania aplikacji użytkownika prosto z IA260. Wbudowany interfejs VGA czyni IA260 dostosowanym do zastosowania w aplikacjach nadzoru procesu przemysłowego (SCADA), które wymagają interfejsu komunikacyjnego z człowiekiem (HMI). Komputer IA260 posiadający wbudowane porty szeregowe RS-232/422/485, cyfrowe I/O oraz dwa porty LAN jest idealny jako platforma komunikacyjna do zastosowania w aplikacjach przemysłowych wymagających redundantnego połączenia sieciowego. Dodatkowo obok standardowych modeli, dostępne są również z rozszerzonym zakresem temperatur pracy od -40 do 75 C. Komputer wbudowany IA261-I ma pre-instalowany system operacyjny Windows CE 6.0 oraz zapewnione wsparcie dla środowisko Windows i.net 2.0. Oznacza to, że przeniesienie aplikacji napisanej na zwykły komputer PC za pomocą narzędzi deweloperskich takich jak Embedded Visual C++ lub Visual Studio 2005 może zostać uruchomione na IA261-I bez znacznego nakładu czasu.

2 Specyfikacja techniczna System Procesor System operacyjny (pre-instalowany) Pamięć DRAM Pamięć Flash Cyfrowe wejścia/wyjścia Rozszerzenie pamięci Port USB Cirrus EP9315 ARM9 CPU, 200 MHz Windows CE 6.0 lub Linux 128 MB 32 MB 8 cyfrowych wejść 8 cyfrowych wyjść Gniazdo kart CompactFlash 2 porty USB host, kompatybilne z USB 2.0 (OHCI) złącze typu A LAN Ethernet Izolacja 2 x 10/100 Mbps z autodetekcją, RJ45 Wbudowana izolacja magnetyczna 1,5 kv Interfejs szeregowy Standardy szeregowe RS-232/422/485, wybierane programowo Liczba portów 4 Typ podłączenia Port konsoli Zabezpieczenie ESD DB9 RS-232, złącze 4-pin header 15 kv dla wszystkich sygnałów Parametry komunikacji szeregowej Bity danych 5, 6, 7, 8 Bity stopu 1, 1.5, 2 Parzystość Kontrola przepływu Prędkość transmisji None, Even, Odd, Space, Mark RTS/CTS, XON/XOFF, ADDC? (automatic data direction control) dla RS bps do kbps (wsparcie dla niestandardowych prędkości transmisji - więcej w instrukcji użytkownika)

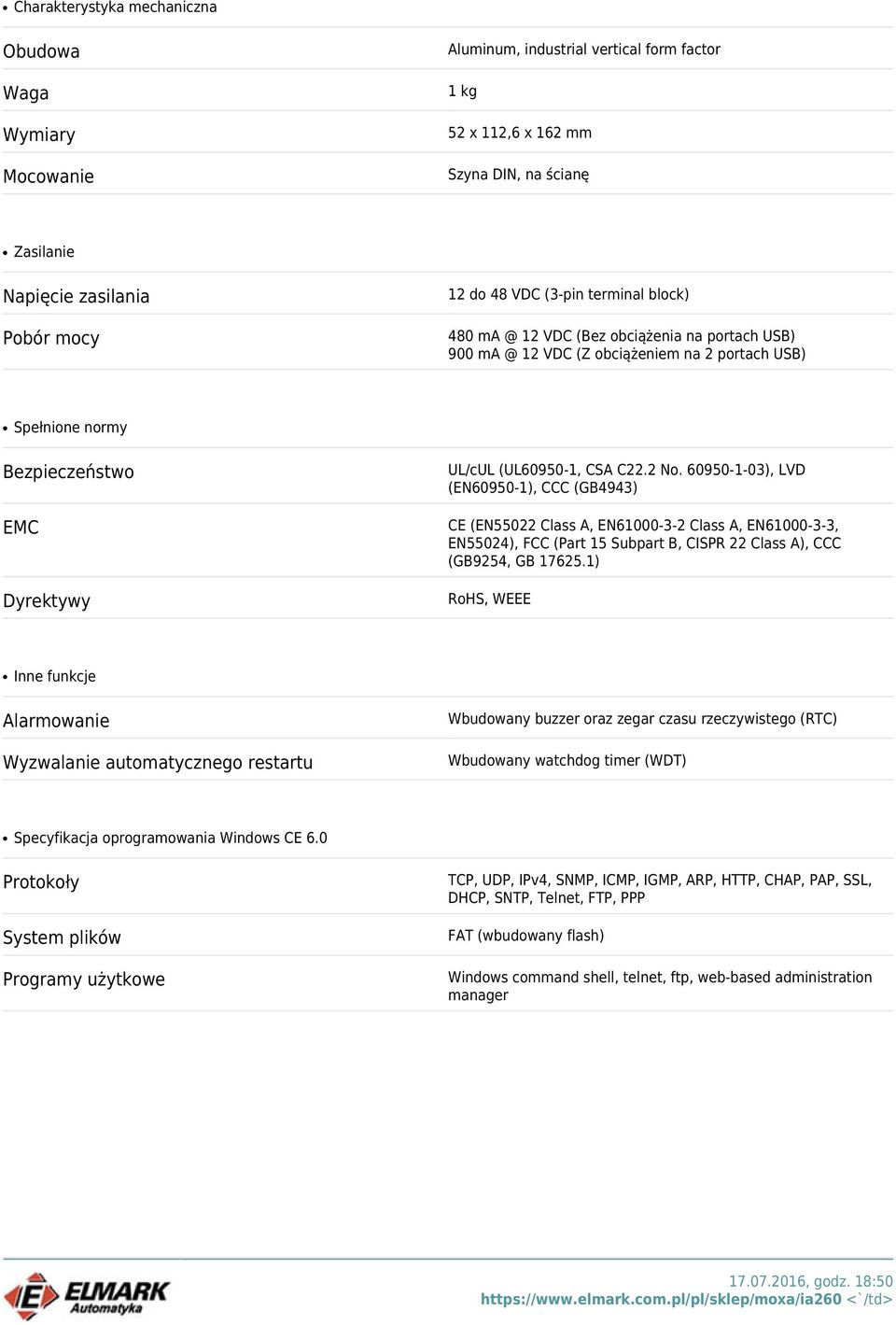

3 Charakterystyka mechaniczna Obudowa Waga Wymiary Mocowanie Aluminum, industrial vertical form factor 1 kg 52 x 112,6 x 162 mm Szyna DIN, na ścianę Zasilanie Napięcie zasilania Pobór mocy 12 do 48 VDC (3-pin terminal block) VDC (Bez obciążenia na portach USB) VDC (Z obciążeniem na 2 portach USB) Spełnione normy Bezpieczeństwo EMC Dyrektywy UL/cUL (UL , CSA C22.2 No ), LVD (EN ), CCC (GB4943) CE (EN55022 Class A, EN Class A, EN , EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A), CCC (GB9254, GB ) RoHS, WEEE Inne funkcje Alarmowanie Wyzwalanie automatycznego restartu Wbudowany buzzer oraz zegar czasu rzeczywistego (RTC) Wbudowany watchdog timer (WDT) Specyfikacja oprogramowania Windows CE 6.0 Protokoły System plików Programy użytkowe TCP, UDP, IPv4, SNMP, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, Telnet, FTP, PPP FAT (wbudowany flash) Windows command shell, telnet, ftp, web-based administration manager

4 Wspierane usługi Środowisko deweloperskie Telnet Server: Allows remote administration through a standard telnet client. FTP Server: Used for transferring fi les to and from remote computer systems over a network. Web Server (httpd): Includes ASP, ISAPI Secure Socket Layer support, SSL 2, SSL 3, and Transport Layer Security (TLS/SSL 3.1) public key-based protocols, and Web Administration ISAPI Extensions. Dial-up Networking Service: RAS client API and PPP, supporting Extensible Authentication Protocol (EAP) and RAS scripting. Watchdog Server: CPU hardware function for resetting the CPU in a user-specifi ed time interval; activated by a Moxa library function Moxa WinCE 6.0 SDK C Libraries and Run-times Component Services (COM and DCOM) Microsoft?.NET Compact Framework 2.0 with SP2 XML, including DOM, XQL, XPATH, XSLT, SAX SOAP Toolkit Winsock 2.2 CANopen library that conforms to DS301. V.4.02 Specyfikacja oprogramowania Linux Protokoły ARP, PPP, CHAP, PAP, IPv4, ICMP, TCP, UDP, DHCP, FTP, SNMP V1, HTTP, NTP, NFS, SMTP, SSH 1.0/2.0, SSL, Telnet, PPPoE, OpenVPN System plików Programy użytkowe Środowisko deweloperskie JFFS2, NFS, Ext2, Ext3, VFAT/FAT bash, tinylogin, telnet, ftp, smtpclient, scp telnetd: telnet server daemon sshd: secure shell server Apache: web server daemon openvpn: virtual private network pppd: dial in/out over serial port daeon snmpd: snmpd agent daeon inetd: TCP server manager program openssl: open SSL Linux Tool Chain: GCC (V4.2.1): C/C++ PC Cross Compiler GDB (V5.3): Source level debug server Glibc (V2.2.5): POSIX standard C library Modele Symbol Opis IA260-CE USB, WinCE IA260-T-CE USB, WinCE o zwiększonym zakresie temperatur pracy od -40 do 70 st. C

5 Symbol Opis IA260-LX USB, Linux IA260-T-LX USB, Linux o zwiększonym zakresie temperatur pracy od -40 do 70 st. C Zawartość zestawu IA260 Zestaw do mocowania na ścianie Zestaw do mocowania na szynie DIN Kabel Ethernet: kabel RJ45 - RJ45 cross-over, 100 cm CBL-RJ45F9-150: żeński kabel 8-pin RJ45 - DB9 do portu konsoli, 150 cm CBL-RJ45M9-150: męski kabel 8-pin RJ45 - DB9 do portów szeregowych, 150 cm Uniwersalny zasilacz Płyta CD ze sterownikami i dokumentacją Quick Instalation Guide
