1 automatyczny magazyn wertykalny

2 Automatyczny magazyn wertykalny Clasimat zbudowany jest na pionowej strukturze nośnej. Wejście i wyjście towarów do i z magazynu jest zautomatyzowane dzięki zastosowaniu wózka wahadłowego mechanizmu obsługującego i podnoszącego towary. W urządzeniu tym zastosowano zasadę produkt do operatora, co pozwala: - zoptymalizować przebiegi, - zredukować czas trwania poszczególnych operacji. Zasada działania systemu jest bardzo prosta: operator wybiera na ekranie konsoli sterowniczej żądany produkt, po czym wózek wahadłowy przemieszcza się automatycznie do poziomu, gdzie produkt ten jest umiejscowiony. Następnie mechanizm wyciąga odpowiednią tacę i przenosi ją na stanowisko obsługowe. Wybór żądanego zlecenia za pomocą konsoli sterowniczej Mechanizm wyjmująco-podnoszący podczas pracy Pobieranie produktów z tacy umieszczonej na stanowisku obsługowym

3 Zalety - Skomputeryzowane zarządzanie magazynem. - Oszczędność przestrzeni: wykorzystuje się całkowitą wysokość pomieszczenia. - Oszczędność czasu: operator nie musi odchodzić od stanowiska, aby przygotować zamówienie. - Bezpieczeństwo magazynowanych towarów. Oszczędność przestrzeni Magazyn konwencjonalny W magazynie konwencjonalnym regały zajmują dużą powierzchnię, a ponadto w celu przygotowania zamówienia składającego się z różnych produktów, konieczne jest przemieszczanie się po całym magazynie. Magazyn Clasimat Clasimat może zostać umieszczony na niewielkiej przestrzeni. Automatyczny magazyn wertykalny ułatwia wykorzystanie całej dostępnej wysokości pomieszczenia. Jego zastosowanie umożliwia znaczną redukcję czasu przygotowania zamówienia. Operator ma do dyspozycji szybkie, automatyczne i ergonomiczne stanowisko pracy, dzięki czemu nie musi przemieszczać się po magazynie, wykonując operacje kompletacji. 3

4 Charakterystyka Clasimat to szybki i niezawodny magazyn automatyczny, który uzupełnia się i integruje z innymi systemami logistycznymi. Jego zastosowanie umożliwia maksymalne wykorzystanie wysokości pomieszczenia magazynowego, optymalizację czasu i sposobu realizacji operacji przez sprawne zarządzanie magazynowanymi towarami. Clasimat ułatwia przygotowanie zamówień, szczególnie w przypadku przechowywanych w pojemnikach produktów takich jak: narzędzia, części elektryczne, części zamienne do maszyn przemysłowych, produkty farmaceutyczne i laboratoryjne, artykuły perfumeryjne i jubilerskie, materiały tekstylne itp. Jego główne cechy to: System tac Towar jest umieszczany na tacach, które stanowią jednostkę transportową i magazynową. Optymalizacja składowania ładunków System pozwala na umieszczenie tacy w najbardziej odpowiednim miejscu, dobranym pod względem wysokości towaru, wykorzystując optymalnie dostępną przestrzeń. Wysoka wydajność Automatyzacja operacji redukuje czas realizacji zleceń. OBSŁUGA TOWARÓW PRZEZ WÓZEK WAHADŁOWY ŁATWOŚĆ UŻYCIA STEROWANIE POŁOŻENIEM WÓZKA WAHADŁOWEGO ZARZĄDZANIE STANAMI MAGAZYNOWYMI 4 Automatyczny magazyn wertykalny

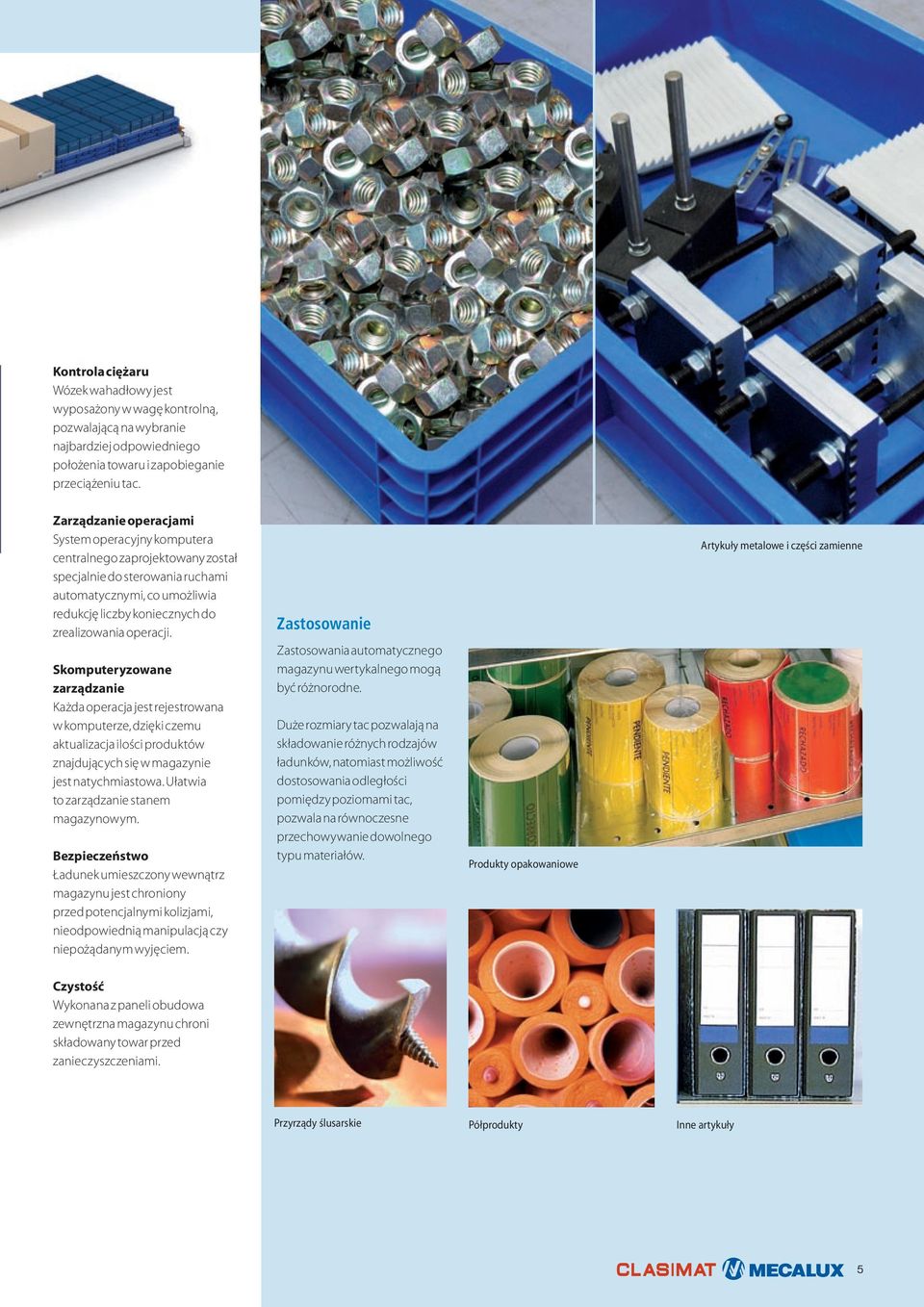

5 Kontrola ciężaru Wózek wahadłowy jest wyposażony w wagę kontrolną, pozwalającą na wybranie najbardziej odpowiedniego położenia towaru i zapobieganie przeciążeniu tac. Zarządzanie operacjami System operacyjny komputera centralnego zaprojektowany został specjalnie do sterowania ruchami automatycznymi, co umożliwia redukcję liczby koniecznych do zrealizowania operacji. Skomputeryzowane zarządzanie Każda operacja jest rejestrowana w komputerze, dzięki czemu aktualizacja ilości produktów znajdujących się w magazynie jest natychmiastowa. Ułatwia to zarządzanie stanem magazynowym. Bezpieczeństwo Ładunek umieszczony wewnątrz magazynu jest chroniony przed potencjalnymi kolizjami, nieodpowiednią manipulacją czy niepożądanym wyjęciem. Zastosowanie Zastosowania automatycznego magazynu wertykalnego mogą być różnorodne. Duże rozmiary tac pozwalają na składowanie różnych rodzajów ładunków, natomiast możliwość dostosowania odległości pomiędzy poziomami tac, pozwala na równoczesne przechowywanie dowolnego typu materiałów. Produkty opakowaniowe Artykuły metalowe i części zamienne Czystość Wykonana z paneli obudowa zewnętrzna magazynu chroni składowany towar przed zanieczyszczeniami. Przyrządy ślusarskie Półprodukty Inne artykuły 5

6 3 1 2 Elementy 1) Bariera ochronna (fotokomórki) 2) Listwa diodowa ze wskaźnikiem pozycji produktów (opcjonalnie) 3) Monitor Łatwość użycia Clasimat charakteryzuje się dużą wygodą użytkowania: - Strefa pracy znajduje się na ergonomicznej wysokości, by ułatwić dokonywanie wszelkich operacji. - Monitor oraz konsola sterująca magazynem są umieszczone tak, aby maksymalnie udogodnić obsługę i dostęp do wszystkich niezbędnych informacji oraz funkcji. - Lokalizacja poszukiwanego produktu wyświetlana jest na monitorze, co ułatwia i przyspiesza kompletację zamówień. - Ilość do wyjęcia i kod produktu zostają wyświetlone na monitorze. - Możliwość składowania produktów o maksymalnej wysokości nawet do 70 cm. - W przypadku gdy w strefie obsługowej znajdują się jednocześnie dwie tace, maksymalna wysokość składowanego towaru może wynosić do 30 cm. - Automatyczny pomiar wysokości towaru umieszczonego na tacy jest realizowany dzięki zestawowi czujników zainstalowanych wewnątrz stanowiska pracy. Czujniki te umożliwiają umieszczenie ładunku w żądanej lokalizacji. Wysokość towaru składowanego na tacy może wynosić do 70 cm w przypadku obsługi jednej tacy. W przypadku, gdy na stanowisku obsługowym pobierane są produkty z dwóch tac jednocześnie, maksymalna wysokość ładunku, znajdującego się na każdej z tac, może wynosić 30 cm. Listwa diodowa ze wskaźnikiem pozycji produktów Monitor 6 Automatyczny magazyn wertykalny

7 Konfiguracje tac Różnorodne rozmiary i modele tac umożliwiają dostosowanie magazynu do najrozmaitszych potrzeb. Cztery wykonane z tworzywa sztucznego prowadnice, umieszczone na krawędziach, gwarantują delikatne wsuwanie się tac na poziomy magazynowe, co zapewnia cichą pracę urządzenia. Dostępne są następujące rodzaje tac: - Płaska - dla różnego typu produktów o średnich i dużych gabarytach. - Z przegródkami - dla towarów drobnych. Do dzielenia tac używa się podziałek z plastiku, które tworzą przegródki dostosowane do rozmiarów towaru. Inną formą podziału tac jest użycie pojemników z tworzywa, których wnętrze również może zostać podzielone na mniejsze części za pomocą plastikowych podziałek, umożliwiając składowanie bardzo zróżnicowanych produktów. Dostępne rozmiary tac Prowadnica umieszczona na krawędzi tacy Model Wymiary nominalne Obciążenie maks. na tacę M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 M x / 500 Wymiary nominalne w mm. Obciążenia maksymalne na tacę w kg. Pojemniki plastikowe z opcją dodatkowych przegródek z plastiku Produkty luzem, odseparowane za pomocą przegródek z plastiku Produkty w pojemnikach 7

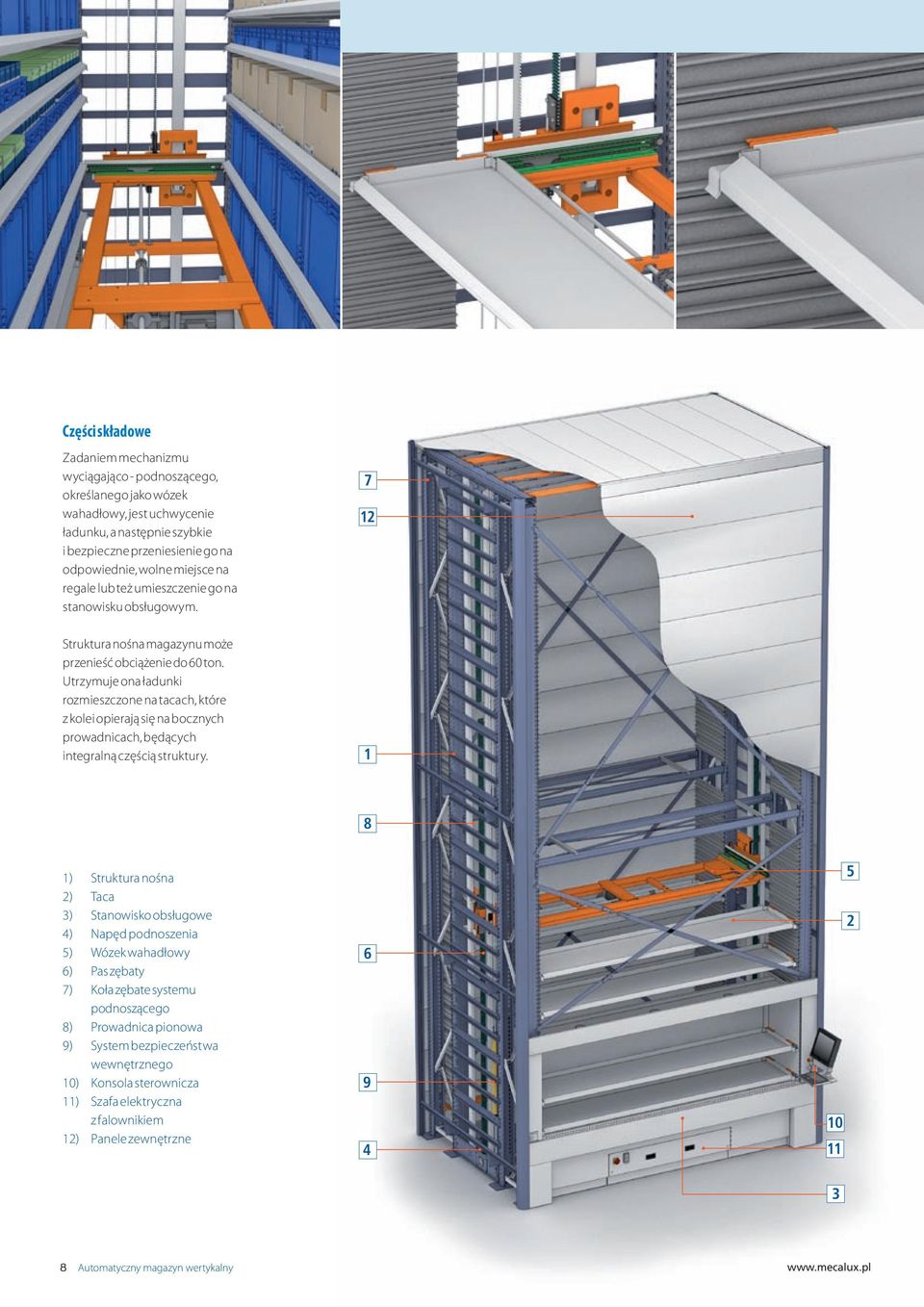

8 Części składowe Zadaniem mechanizmu wyciągająco - podnoszącego, określanego jako wózek wahadłowy, jest uchwycenie ładunku, a następnie szybkie i bezpieczne przeniesienie go na odpowiednie, wolne miejsce na regale lub też umieszczenie go na stanowisku obsługowym. Struktura nośna magazynu może przenieść obciążenie do 60 ton. Utrzymuje ona ładunki rozmieszczone na tacach, które z kolei opierają się na bocznych prowadnicach, będących integralną częścią struktury ) Struktura nośna 2) Taca 3) Stanowisko obsługowe 4) Napęd podnoszenia 5) Wózek wahadłowy 6) Pas zębaty 7) Koła zębate systemu podnoszącego 8) Prowadnica pionowa 9) System bezpieczeństwa wewnętrznego 10) Konsola sterownicza 11) Szafa elektryczna z falownikiem 12) Panele zewnętrzne Automatyczny magazyn wertykalny

9 Minimalna odległość pomiędzy ładunkami Charakterystyczny kształt prowadnic wspierających tace pozwala na zmianę odległości między nimi. Odległość ta może się zmieniać w zależności od potrzeb: od wartości minimalnej 75 mm, wzrastając w odcinkach co 25 mm. Sprawia to, że przestrzeń magazynu jest optymalnie wykorzystana, zgodnie z zasadą dynamicznego zarządzania wolnymi miejscami. 50 mm 25 mm A Regulacja w odcinkach co 25 mm (położenia A i B) B Prowadnice wspierające tace Bezpieczeństwo Magazyny Clasimat są konstruowane zgodnie z normą EN i oznaczone znakiem bezpieczeństwa CE. 13) System pozycjonowania wózka wahadłowego w pionie 14) Czujnik krańcowy 15) Czujnik obecności tacy 16) Bramka pomiarowa wysokości towaru 17) Optyczna bariera bezpieczeństwa 18) Przycisk blokady bezpieczeństwa 19) Drzwi wewnętrzne (opcjonalne) Operator jest chroniony przed bezpośrednim kontaktem z mechanizmem poprzez optyczne bariery bezpieczeństwa. Ruch mechanizmów wewnętrznych pozostaje pod stałą kontrolą dzięki różnego typu czujnikom położenia. W związku z dużą prędkością wózka wahadłowego, w podnośniku umieszczono czujniki krańcowe, by nie zostały przekroczone wyznaczone granice przebiegu. W przedniej części stołu znajduje się łatwo dostępny przycisk awaryjny. Drzwi Składające się z dwóch skrzydeł drzwi podnoszone, umieszczone w tylnej części okna dostępowego, otwierają się automatycznie tylko przy przyjęciu lub wydaniu tacy do/ze stanowiska obsługowego. Dzięki temu dostęp do wózka wahadłowego jest odgrodzony, co chroni zarówno operatora, jak i składowane produkty, a ponadto tłumi hałas emitowany podczas jazdy wózka. 18 9

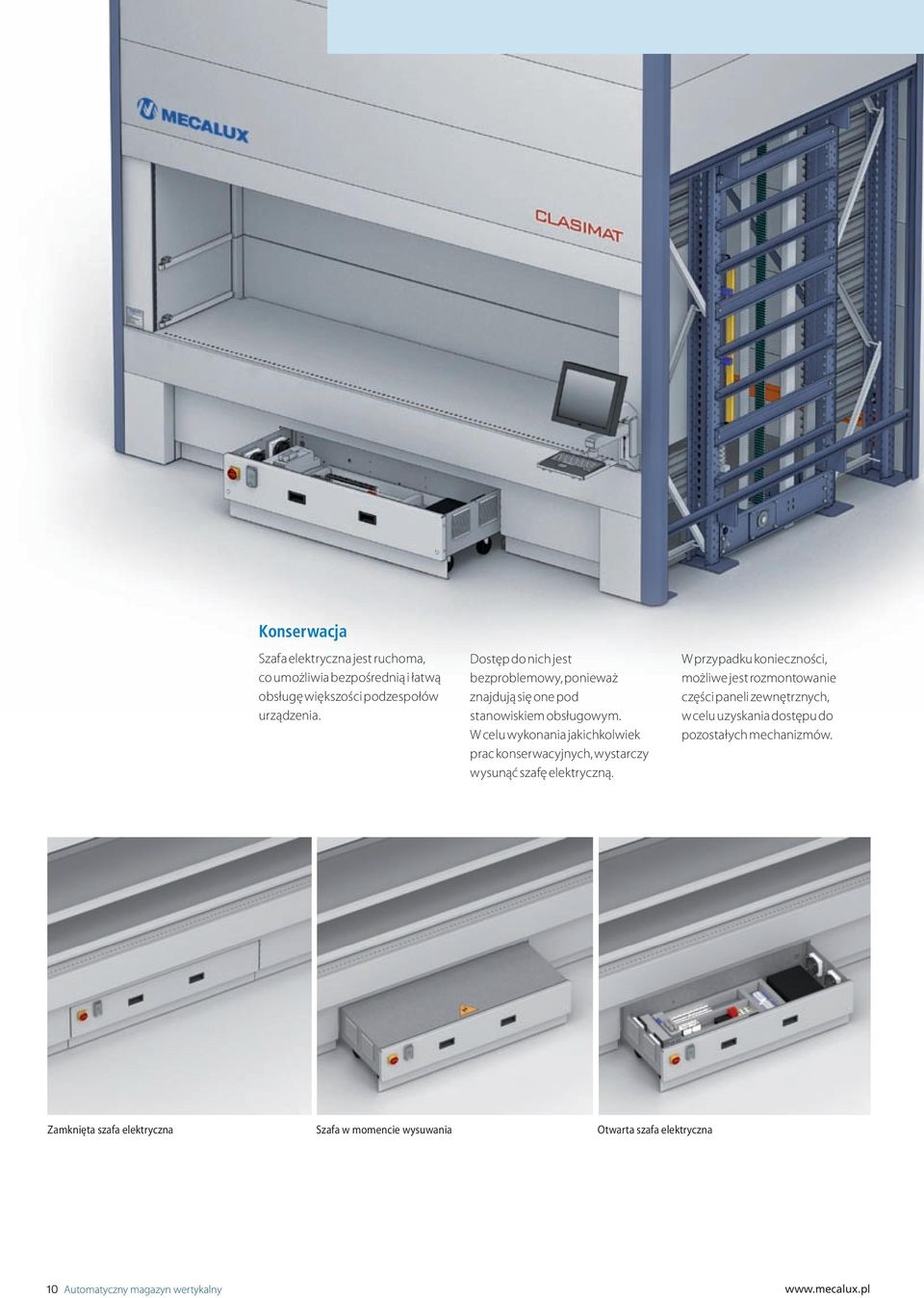

10 Konserwacja Szafa elektryczna jest ruchoma, co umożliwia bezpośrednią i łatwą obsługę większości podzespołów urządzenia. Dostęp do nich jest bezproblemowy, ponieważ znajdują się one pod stanowiskiem obsługowym. W celu wykonania jakichkolwiek prac konserwacyjnych, wystarczy wysunąć szafę elektryczną. W przypadku konieczności, możliwe jest rozmontowanie części paneli zewnętrznych, w celu uzyskania dostępu do pozostałych mechanizmów. Zamknięta szafa elektryczna Szafa w momencie wysuwania Otwarta szafa elektryczna 10 Automatyczny magazyn wertykalny

11 Wymiary zewnętrzne magazynu Clasimat Wysokość magazynu Clasimat można dobrać w odstępach co 250 lub 500 mm, od wysokości minimalnej: 3163 mm do maksymalnej: mm. Możliwość dobrania praktycznie dowolnej wysokości magazynu wertykalnego oraz dostępność różnych modeli tac, pozwalają dostosować jego finalną postać do indywidualnych wymogów i potrzeb Klientów. Zestawienie wymiarów Model A B H Zajmowana powierzchnia Zajmowana objętość M 206 M 246 M 286 M 306 M 326 M 208 M 248 M 288 M 308 M Wymiary A, B i H w mm. Zajmowana powierzchnia w m 2. Zajmowana objętość w m 3. min maks min maks min maks min maks min maks min maks min maks min maks min maks min maks ,72 7,72 8,72 9,22 9,72 7,26 8,34 9,42 9,96 10,50 min. 21,25 - maks. 103,57 min. 24,41 - maks. 118,98 min. 27,58 - maks. 134,40 min. 29,16 - maks. 142,10 min. 30,74 - maks. 149,81 min. 22,96 - maks. 111,89 min. 26,37 - maks. 128,54 min. 29,79 - maks. 145,19 min. 31,50 - maks. 153,51 min. 33,21 - maks. 161, mm mm H B A 11

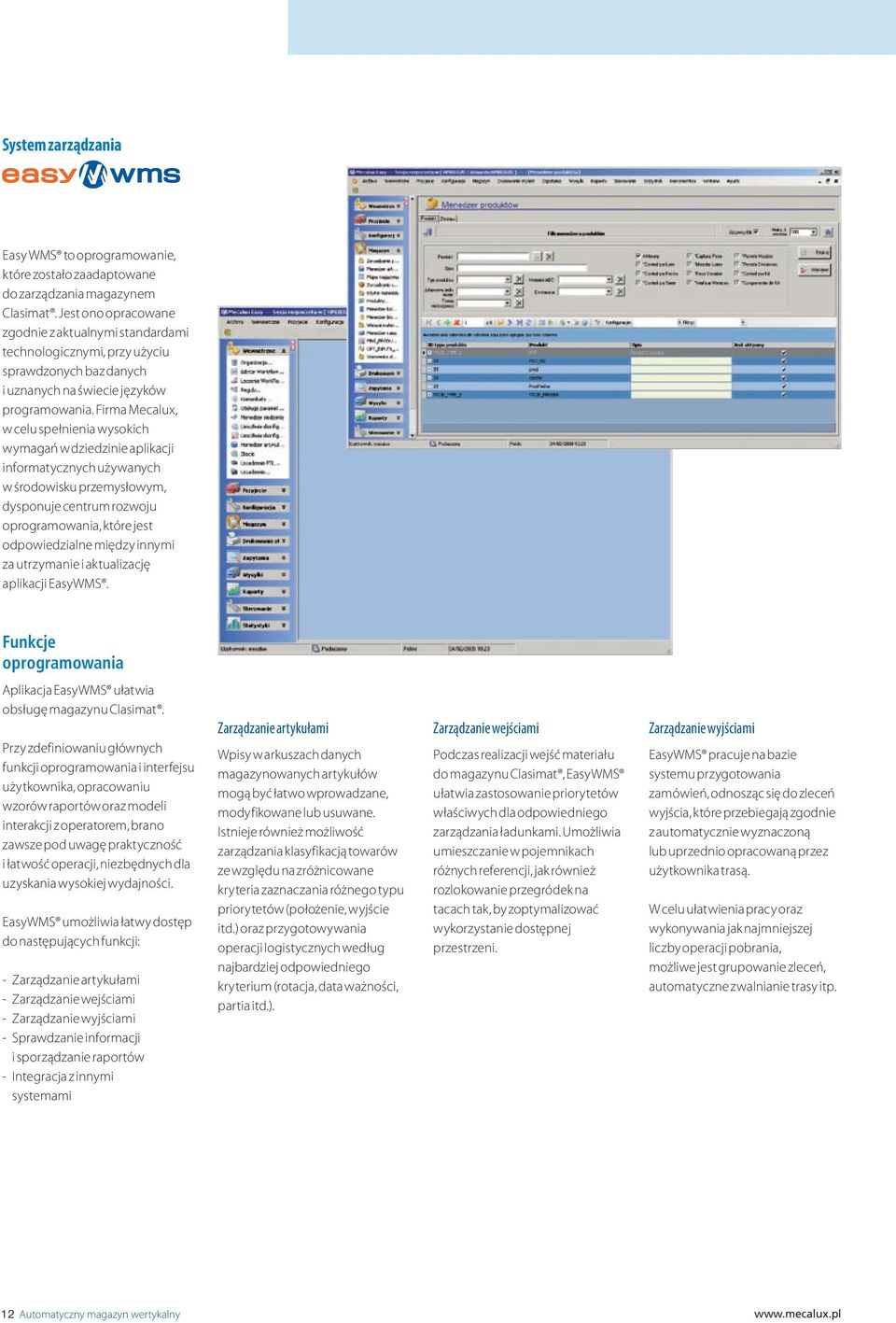

12 System zarządzania wm Easy WMS to oprogramowanie, które zostało zaadaptowane do zarządzania magazynem Clasimat. Jest ono opracowane zgodnie z aktualnymi standardami technologicznymi, przy użyciu sprawdzonych baz danych i uznanych na świecie języków programowania. Firma Mecalux, w celu spełnienia wysokich wymagań w dziedzinie aplikacji informatycznych używanych w środowisku przemysłowym, dysponuje centrum rozwoju oprogramowania, które jest odpowiedzialne między innymi za utrzymanie i aktualizację aplikacji EasyWMS. Funkcje oprogramowania Aplikacja EasyWMS ułatwia obsługę magazynu Clasimat. Przy zdefiniowaniu głównych funkcji oprogramowania i interfejsu użytkownika, opracowaniu wzorów raportów oraz modeli interakcji z operatorem, brano zawsze pod uwagę praktyczność i łatwość operacji, niezbędnych dla uzyskania wysokiej wydajności. EasyWMS umożliwia łatwy dostęp do następujących funkcji: - Zarządzanie artykułami - Zarządzanie wejściami - Zarządzanie wyjściami - Sprawdzanie informacji i sporządzanie raportów - Integracja z innymi systemami Zarządzanie artykułami Wpisy w arkuszach danych magazynowanych artykułów mogą być łatwo wprowadzane, modyfikowane lub usuwane. Istnieje również możliwość zarządzania klasyfikacją towarów ze względu na zróżnicowane kryteria zaznaczania różnego typu priorytetów (położenie, wyjście itd.) oraz przygotowywania operacji logistycznych według najbardziej odpowiedniego kryterium (rotacja, data ważności, partia itd.). Zarządzanie wejściami Podczas realizacji wejść materiału do magazynu Clasimat, EasyWMS ułatwia zastosowanie priorytetów właściwych dla odpowiedniego zarządzania ładunkami. Umożliwia umieszczanie w pojemnikach różnych referencji, jak również rozlokowanie przegródek na tacach tak, by zoptymalizować wykorzystanie dostępnej przestrzeni. Zarządzanie wyjściami EasyWMS pracuje na bazie systemu przygotowania zamówień, odnosząc się do zleceń wyjścia, które przebiegają zgodnie z automatycznie wyznaczoną lub uprzednio opracowaną przez użytkownika trasą. W celu ułatwienia pracy oraz wykonywania jak najmniejszej liczby operacji pobrania, możliwe jest grupowanie zleceń, automatyczne zwalnianie trasy itp. 12 Automatyczny magazyn wertykalny

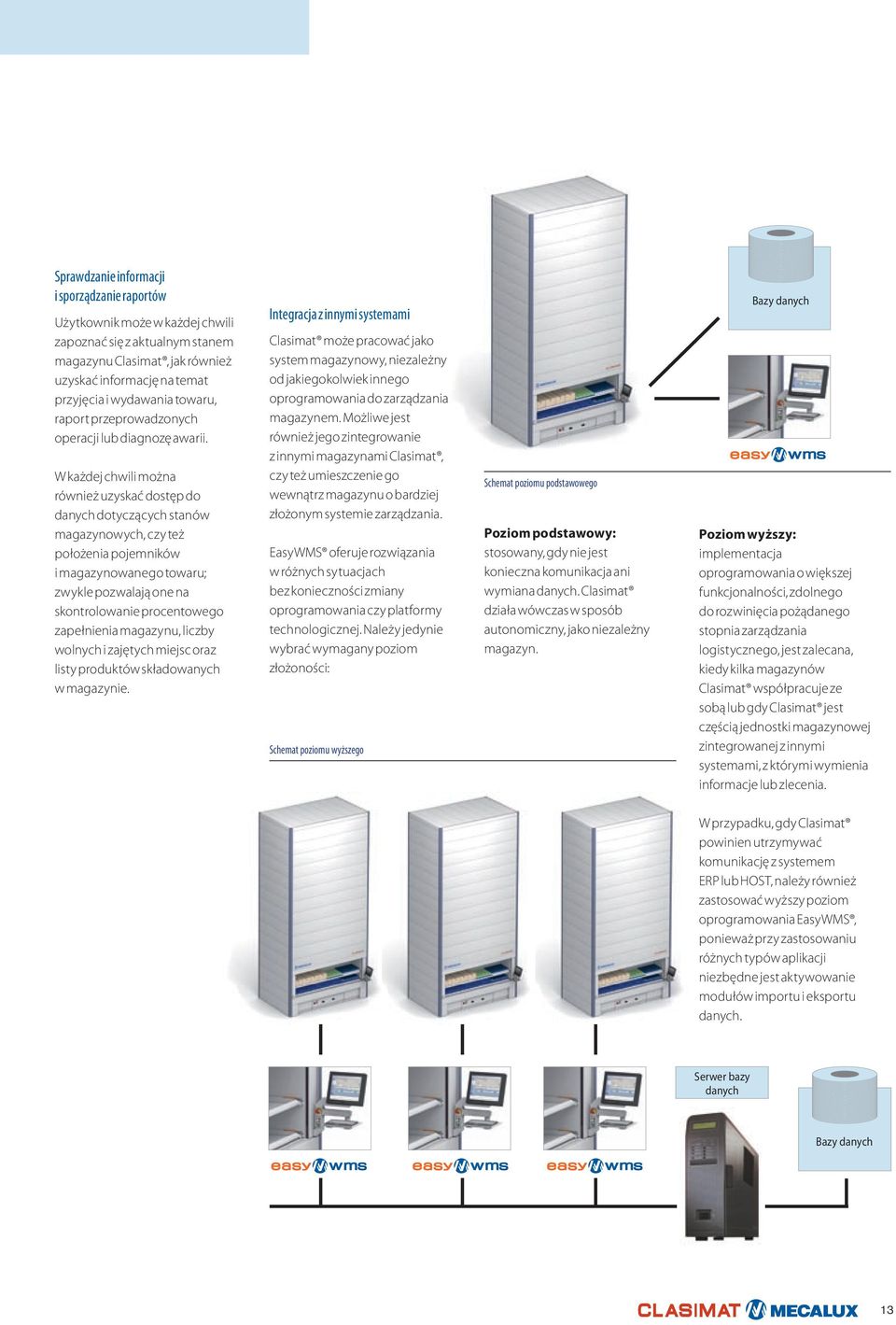

13 Sprawdzanie informacji i sporządzanie raportów Użytkownik może w każdej chwili zapoznać się z aktualnym stanem magazynu Clasimat, jak również uzyskać informację na temat przyjęcia i wydawania towaru, raport przeprowadzonych operacji lub diagnozę awarii. W każdej chwili można również uzyskać dostęp do danych dotyczących stanów magazynowych, czy też położenia pojemników i magazynowanego towaru; zwykle pozwalają one na skontrolowanie procentowego zapełnienia magazynu, liczby wolnych i zajętych miejsc oraz listy produktów składowanych w magazynie. Integracja z innymi systemami Clasimat może pracować jako system magazynowy, niezależny od jakiegokolwiek innego oprogramowania do zarządzania magazynem. Możliwe jest również jego zintegrowanie z innymi magazynami Clasimat, czy też umieszczenie go wewnątrz magazynu o bardziej złożonym systemie zarządzania. EasyWMS oferuje rozwiązania w różnych sytuacjach bez konieczności zmiany oprogramowania czy platformy technologicznej. Należy jedynie wybrać wymagany poziom złożoności: Schemat poziomu wyższego Schemat poziomu podstawowego Poziom podstawowy: stosowany, gdy nie jest konieczna komunikacja ani wymiana danych. Clasimat działa wówczas w sposób autonomiczny, jako niezależny magazyn. Bazy danych wm Poziom wyższy: implementacja oprogramowania o większej funkcjonalności, zdolnego do rozwinięcia pożądanego stopnia zarządzania logistycznego, jest zalecana, kiedy kilka magazynów Clasimat współpracuje ze sobą lub gdy Clasimat jest częścią jednostki magazynowej zintegrowanej z innymi systemami, z którymi wymienia informacje lub zlecenia. W przypadku, gdy Clasimat powinien utrzymywać komunikację z systemem ERP lub HOST, należy również zastosować wyższy poziom oprogramowania EasyWMS, ponieważ przy zastosowaniu różnych typów aplikacji niezbędne jest aktywowanie modułów importu i eksportu danych. Serwer bazy danych Bazy danych wm wm wm 13

14 Konsola sterująca Kompaktowy komputer z monitorem TFT 17 zapewniającym czytelne i precyzyjne wyświetlanie informacji potrzebnych operatorowi oraz bezpieczne i kontrolowane wykonywanie czynności. Dzięki ergonomii stanowiska pracy, operator może wykorzystać cały potencjał urządzenia. Opcjonalny blat pod komputer można umieścić z lewej lub prawej strony magazynu Clasimat. Komputer można ustawić również na pulpicie. Urządzenia peryferyjne Magazyn Clasimat jest przygotowany do obsługi różnego rodzaju urządzeń peryferyjnych, takich jak klawiatura zewnętrzna, drukarka, czytnik kodów kreskowych, czy też urządzenia PTL (pick to light). 14 Automatyczny magazyn wertykalny

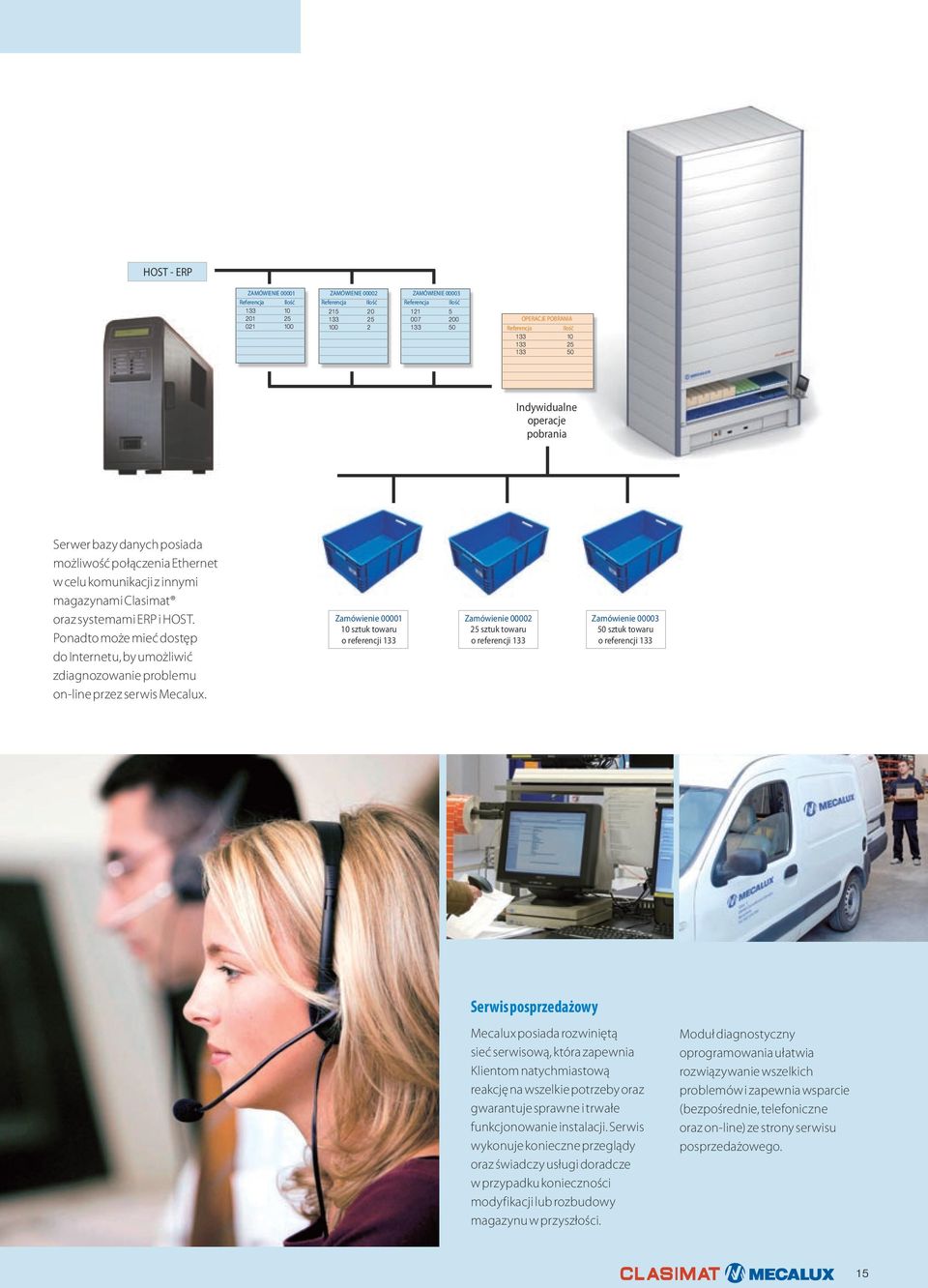

15 HOST - ERP ZAMÓWIENIE ZAMÓWIENIE ZAMÓWIENIE Referencja Ilość Referencja Ilość Referencja Ilość OPERACJE POBRANIA Referencja Ilość Indywidualne operacje pobrania Serwer bazy danych posiada możliwość połączenia Ethernet w celu komunikacji z innymi magazynami Clasimat oraz systemami ERP i HOST. Ponadto może mieć dostęp do Internetu, by umożliwić zdiagnozowanie problemu on-line przez serwis Mecalux. Zamówienie sztuk towaru o referencji 133 Zamówienie sztuk towaru o referencji 133 Zamówienie sztuk towaru o referencji 133 Serwis posprzedażowy Mecalux posiada rozwiniętą sieć serwisową, która zapewnia Klientom natychmiastową reakcję na wszelkie potrzeby oraz gwarantuje sprawne i trwałe funkcjonowanie instalacji. Serwis wykonuje konieczne przeglądy oraz świadczy usługi doradcze w przypadku konieczności modyfikacji lub rozbudowy magazynu w przyszłości. Moduł diagnostyczny oprogramowania ułatwia rozwiązywanie wszelkich problemów i zapewnia wsparcie (bezpośrednie, telefoniczne oraz on-line) ze strony serwisu posprzedażowego. 15

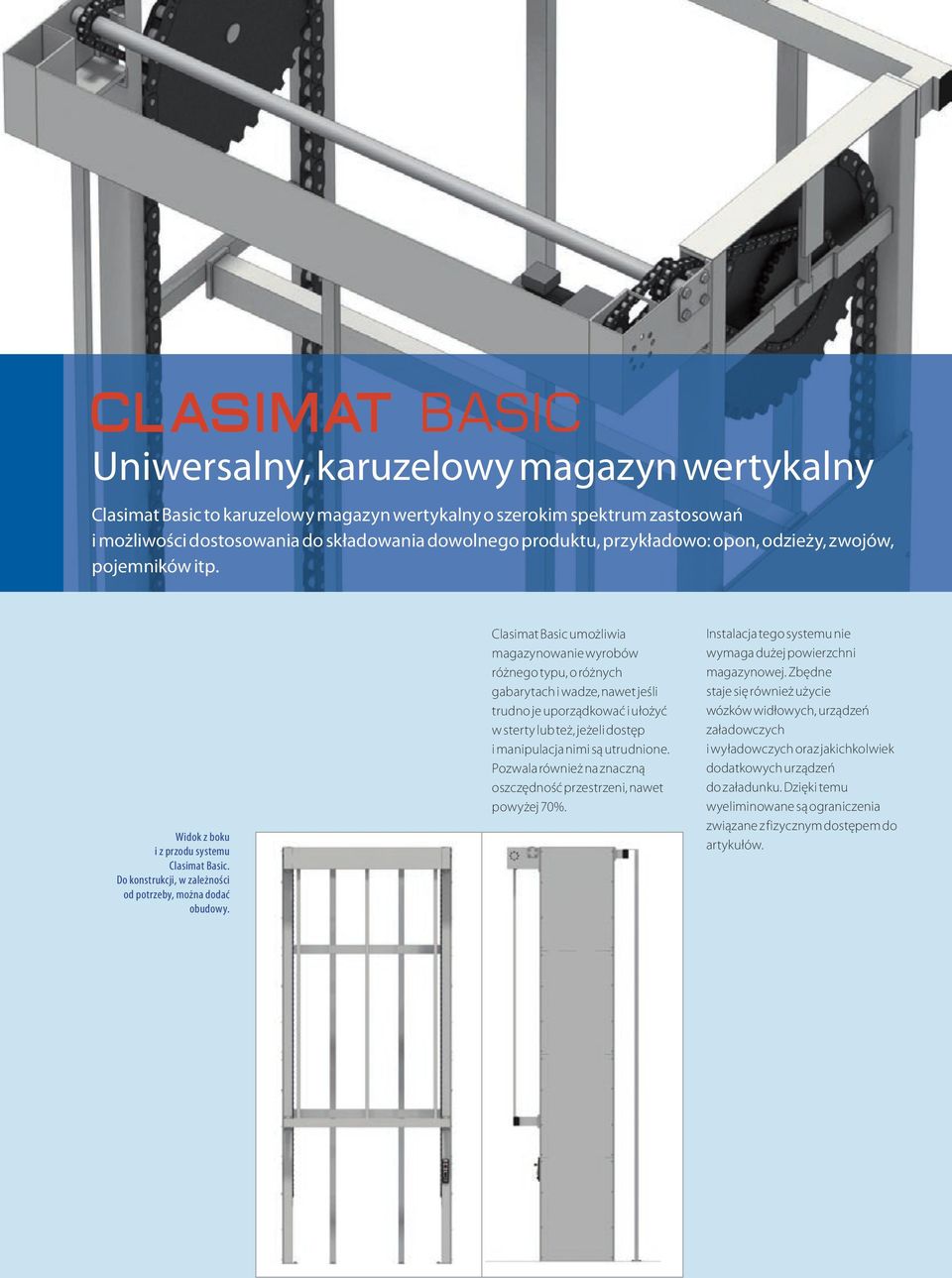

16 Uniwersalny, karuzelowy magazyn wertykalny Clasimat Basic to karuzelowy magazyn wertykalny o szerokim spektrum zastosowań i możliwości dostosowania do składowania dowolnego produktu, przykładowo: opon, odzieży, zwojów, pojemników itp. Widok z boku i z przodu systemu Clasimat Basic. Do konstrukcji, w zależności od potrzeby, można dodać obudowy. Clasimat Basic umożliwia magazynowanie wyrobów różnego typu, o różnych gabarytach i wadze, nawet jeśli trudno je uporządkować i ułożyć w sterty lub też, jeżeli dostęp i manipulacja nimi są utrudnione. Pozwala również na znaczną oszczędność przestrzeni, nawet powyżej 70%. Instalacja tego systemu nie wymaga dużej powierzchni magazynowej. Zbędne staje się również użycie wózków widłowych, urządzeń załadowczych i wyładowczych oraz jakichkolwiek dodatkowych urządzeń do załadunku. Dzięki temu wyeliminowane są ograniczenia związane z fizycznym dostępem do artykułów.

17 Jest to uniwersalna i bardzo prosta konstrukcja składająca się z dwóch bocznych ram i pionowej prowadnicy łańcuchowej. Magazyn ten dostosowuje się również do systemów mocowania produktów, ułatwiając przemieszczenie ich w pionie oraz manipulację na stanowisku obsługowym. Zasilanie trójfazowe umożliwia pracę silnika prądu zmiennego. Wystarczy, że operator wprowadzi kod i wciśnie przycisk. Clasimat uruchamia się, podając wybrany towar do stanowiska obsługowego, skąd jest on odbierany. System posiada wszystkie niezbędne zabezpieczenia. Podłączenie napięcia480 V i 20 A umożliwia pracę silnika prądu zmiennego. Za pomocą kół zębatych, poruszających dwoma zwojami łańcuchów bocznych, silnik ten przekazuje ruch do wszystkich przytwierdzonych do łańcucha wsporników, na których podtrzymywane są produkty. System można zautomatyzować, podłączając magazyn Clasimat Basic do oprogramowania zarządzającego magazynem EasyWMS. W zależności od rodzaju magazynowanego towaru, dostępnych jest sześć różnych modeli Clasimat Basic: - CB-POLE: dowolne tkaniny, dywany, bele materiałów. - CB-WIRES: kable i szpule. - CB-TIRES: koła i opony. - CB-SLING: walce i rolki. - CB-GARMENTS: odzież złożona lub wisząca. - CB-TRAY: różne produkty składowane luzem, w pojemnikach lub kontenerach. Schemat i element konstrukcji magazynu Clasimat Basic Skrzynka elektryczna. Magazyn Clasimat Basic uruchamia się po wciśnięciu przycisku. Specyfikacja ogólna Minimalna wysokość magazynu 2641 mm Maksymalna wysokość magazynu 7289 mm Maksymalna szerokość magazynu CB-Tires 262/85 mm Pozostałe modele 1929/75 mm Maksymalna waga magazynu wliczając nośniki ładunku 5454 kg Wytrzymałość podłoża 1,69 kg/cm 2 17

18 Modele w zależności od rodzaju zastosowania i produktu CB-POLE Karuzelowy magazyn wertykalny - zwoje Idealny do produktów zwiniętych, rolek, długich zwojów. W razie potrzeby system może równocześnie mierzyć i ciąć żądaną ilość materiału, dzięki odpowiednim akcesoriom dodanym do magazynu Clasimat Basic (CB). Ten rodzaj magazynu Clasimat Basic jest idealny dla hurtowni tkanin. Można w nim zainstalować stół do cięcia. Nadaje się również do warsztatów krawieckich i tkackich, w których stół odbiorczy pełni funkcję stołu wzorcowego z funkcją automatycznego cięcia. Clasimat Basic CB-POLE Szerokość Waga produktu Średnica wału / ,4 / 38,1 / 76, / ,4 / 38,1 / 76, / ,4 / 38,1 / 76, / ,4 / 38,1 / 76,2 Szerokość i średnica wału w mm. Waga produktu w kg. CB-WIRES Karuzelowy magazyn wertykalny - kable i szpule Zaprojektowany specjalnie do składowania zwojów kabli o różnej średnicy i długości, na jak najmniejszej przestrzeni. Pozwala na zmierzenie, odcięcie i powrotne zwinięcie nadmiaru kabla. Zainstalowanie dodatkowych urządzeń zwijających umożliwia kontrolę długości zwijania. Wpływa to na ułatwienie realizacji zamówień. Clasimat Basic CB-WIRES Rodzaj Szerokość Waga produktu Maksymalna średnica wału Kable Szpule do 610 od 533 do 762 Szerokość i średnica wału w mm. Waga produktu w kg. CB-TIRES Karuzelowy magazyn wertykalny - opony Świetnie nadaje się do małych warsztatów magazynujących różne modele opon. W takich magazynach dostęp do towaru jest błyskawiczny i nie wymaga dodatkowych urządzeń do manipulacji produktami. System obrotowy sam podaje wybrany towar. Idealne rozwiązanie dla warsztatów samochodowych, w których dostęp do kół powinien być wygodny bez potrzeby stosowania dodatkowych urządzeń. Clasimat Basic CB-TIRES Szerokość Średnica wału Waga produktu ,6-558, ,6-558, ,6-558,8 250 Szerokość i średnica wału w mm. Waga produktu w kg. 18 Automatyczny magazyn wertykalny

19 CB-SLING Karuzelowy magazyn wertykalny - walce i rolki Idealny system magazynowania różnego rodzaju podłużnych, walcowatych produktów. Magazyn karuzelowy jest wyposażony w pasy, zawiesia lub urządzenia do zawieszenia ciężkich walców na obrotowych wałach. Dodatkowa rama, w którą wyposażony jest system, ułatwia magazynowanie oraz pobieranie i przyjmowanie towaru. Clasimat Basic CB-SLING Szerokość Waga produktu Rodzaje / 340 Powierzchnia śliska / ściskająca / 340 Powierzchnia śliska / ściskająca / 340 Powierzchnia śliska / ściskająca Szerokość i średnica wału w mm. Waga produktu w kg. Clasimat Basic CB-GARMENTS CB-GARMENTS Karuzelowy magazyn wertykalny - odzież Idealne w przypadku produktów, których nie można układać w sterty, a istnieje możliwość zagospodarowania wysokości Szerokość Waga produktu Rodzaj odzieży Każdy rodzaj wiszącej odzieży (813 mm na koszule i 1194 mm na spodnie) Każdy rodzaj wiszącej odzieży (813 mm na koszule i 1194 mm na spodnie) Każdy rodzaj wiszącej odzieży (813 mm na koszule i 1194 mm na spodnie) Każdy rodzaj wiszącej odzieży (813 mm na koszule i 1194 mm na spodnie) pomieszczenia. Ten typ magazynu Clasimat Basic charakteryzuje się dużą pojemnością. Ponadto zapewnia łatwy dostęp do produktów oraz ich dobrą widoczność. Nadaje się m.in. do sklepów odzieżowych, gdzie szczególnie istotne są: czas obsługi klienta oraz sposób przechowywania produktów. Szerokość w mm. Waga produktu w kg. CB-TRAY Karuzelowy magazyn wertykalny z tacami Optymalny dla produktów o dowolnych rozmiarach, składowanych w kartonach, pojemnikach, koszach lub luzem. System ten zapewnia wygodny i szybki dostęp do wybranego towaru. Można w nim stosować tace o różnej wielkości i pojemności. Clasimat Basic CB-TRAY Szerokość Liczba tac Waga produktu Głębokość Wysokość pojemnika / 457 / 610 do / 407 / 508 do / 407 do 229 Szerokość i średnica wału w mm. Waga produktu w kg. 19
