Obrotowy magazyn poziomy

Transkrypt

1 Obrotowy magazyn poziomy

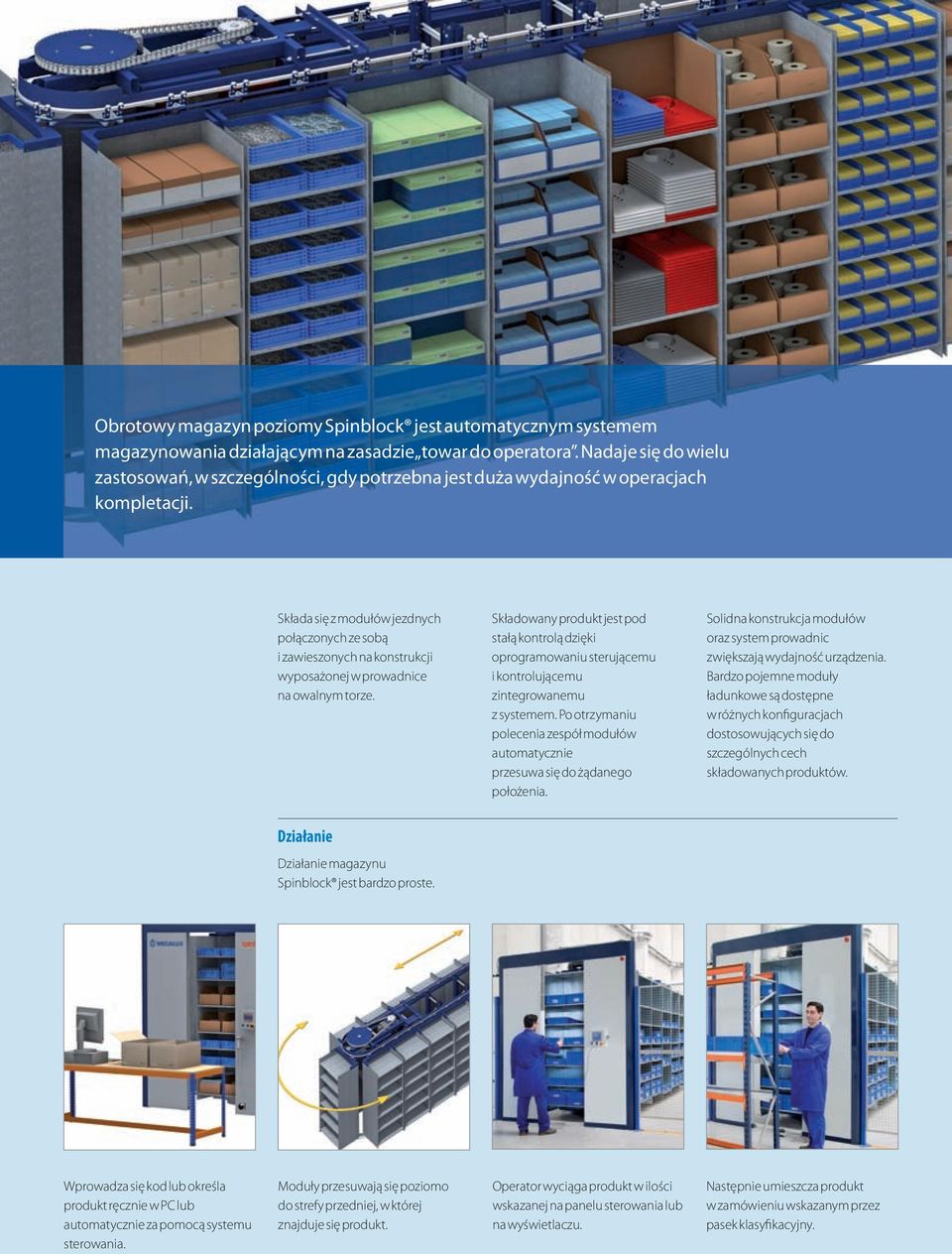

2 Obrotowy magazyn poziomy Spinblock jest automatycznym systemem magazynowania działającym na zasadzie towar do operatora. Nadaje się do wielu zastosowań, w szczególności, gdy potrzebna jest duża wydajność w operacjach kompletacji. Składa się z modułów jezdnych połączonych ze sobą i zawieszonych na konstrukcji wyposażonej w prowadnice na owalnym torze. Składowany produkt jest pod stałą kontrolą dzięki oprogramowaniu sterującemu i kontrolującemu zintegrowanemu z systemem. Po otrzymaniu polecenia zespół modułów automatycznie przesuwa się do żądanego położenia. Solidna konstrukcja modułów oraz system prowadnic zwiększają wydajność urządzenia. Bardzo pojemne moduły ładunkowe są dostępne w różnych konfiguracjach dostosowujących się do szczególnych cech składowanych produktów. Działanie Działanie magazynu Spinblock jest bardzo proste. Wprowadza się kod lub określa produkt ręcznie w PC lub automatycznie za pomocą systemu sterowania. Moduły przesuwają się poziomo do strefy przedniej, w której znajduje się produkt. Operator wyciąga produkt w ilości wskazanej na panelu sterowania lub na wyświetlaczu. Następnie umieszcza produkt w zamówieniu wskazanym przez pasek klasyfikacyjny.

3 Spinblock Zalety - Zmniejszenie czasu pracy zgodnie z zasadą towar do operatora. Operator nie rusza się z miejsca, aby przygotować zamówienie. - Maksymalna wydajność: zaawansowane oprogramowanie sterujące EasyWMS optymalizuje ruchy aż o 60% w porównaniu z innymi systemami. - Zarządzanie magazynem: stała kontrola zawartości magazynu - Zwrot inwestycji: szybki. - Zmniejszenie ilości błędów o ponad 90%. Magazyn tradycyjny Potrzeba korytarzy pośrednich między regałami powoduje zmniejszenie dostępnej przestrzeni, a odległość, jaką należy pokonać w celu przygotowania zamówienia, jest duża. Magazyn Spinblock Eliminuje się zbędne przemieszczenia i zmniejsza czas przygotowania zamówienia. Ponadto można przygotowywać kilka zamówień jednocześnie. 3

4 Jednostka pracy Jednostki pracy mogą się składać z jednego lub kilku magazynów karuzelowych. Jednostki pracy składające się z ponad dwóch magazynów karuzelowych ergonomicznie i integralnie ustawionych zapewniają efektywniejszą pracę. Zespół jednej lub dwóch jednostek zwiększa wydajność pracy. Wszystkie jednostki pracy są jednocześnie sterowane, dzięki czemu gdy operator wykonuje operacje kompletacji w jednym magazynie karuzelowym, system przesuwa drugi. W ten sposób można utrzymać stały przepływ. Oprogramowanie, w jakie jest wyposażony Spinblock, może kierować jednostkami pracy składającymi się nawet z ośmiu magazynów karuzelowych. 4 Magazyny obrotowe o dużym zagęszczeniu

5 Układ jednostek pracy Różne układy umożliwiają dostosowanie się do przestrzeni i najbardziej logicznego sposobu działania w każdym przypadku. Na tych ilustracjach przedstawiono najczęstsze układy Umieszczenie miejsca kompletacji z boku pozwala na zamontowanie jednostek Spinblock z obu stron, dzięki czemu można pokryć przestrzeń o większej długości (opcja 7)

6 Charakterystyka Maksymalna wydajność Zaawansowane oprogramowanie sterujące EasyWMS, produkowane seryjnie, optymalizuje ruchy w zależności od zamówień i położenia towaru. Za pomocą zintegrowanego systemu PTL (wyświetlanie pobierania i klasyfikacji) ustala się położenie produktu, pobieraną ilość oraz zamówienie do wykonania, dzięki czemu zmniejsza się czas sprawdzania i potwierdzenia. Wydajność operatora może przekroczyć 300 linii na godzinę. Skomputeryzowane zarządzanie Skomputeryzowane zarządzanie magazynem zapewnia dynamiczną kontrolę magazynowanego towaru oraz aktualizację liczby zapasów w trakcie każdej operacji. Automatyzacja przepływu informacji zmniejsza liczbę zadań związanych z zarządzaniem i eliminuje okresy inwentaryzacji. Magazyn Spinblock może działać jako system niezależny lub połączony z głównym systemem zarządzania klienta (host lub ERP). 6 Magazyny obrotowe o dużym zagęszczeniu

7 Bezpieczeństwo Zainstalowane urządzenia (zabezpieczająca bariera fotoelektryczna lub drzwi automatyczne i ogrodzenia) zapewniają bezpieczeństwo operatora i prawidłowe działanie magazynu. Towar przechowywany w środku jest zabezpieczony przed przypadkowymi zderzeniami, włamaniami lub zgubieniem. Możliwość dostosowania Układ regałów w module jest regulowany i można go dostosować do magazynowanych produktów. możliwych konfiguracji. Konstrukcja zbudowana wyłącznie z modułów oraz gama wymiarów, jakie można ustawić,umożliwiają dostosowanie magazynu do dowolnej przestrzeni. Również pojemniki, w których przechowywany jest towar, można dostosować do 7

8 Zastosowania Wszechstronność magazynu Spinblock pozwala na umieszczenie go w różnych przestrzeniach i zastosowanie do wielu różnych produktów. Ponadto jest stosowany w większości sektorów w różnorodnych firmach. Poniżej przedstawiono trzy możliwe zastosowania: Magazyn ogólny Całość lub większość towarów znajduje się w jednostce pracy, dzięki czemu może być ona stosowana w: - Sklepach z częściami zamiennymi - Sklepach metalowych - Aptekach - Magazynach elementów - Sklepach z obuwiem lub podobnych - Magazynach szpitalnych - Archiwach - itd. Leki Perfumy Części zamienne 8 Magazyny obrotowe o dużym zagęszczeniu

9 Magazyn o dużej wydajności Jednostka pracy jest zintegrowana z innymi systemami magazynowania. Przechowuje się w niej produkty o średniej rotacji wymagające bardzo szybkiego przygotowania w krótkim okresie czasu. Jest stosowany głównie w magazynach: -Produktów farmaceutycznych - Kosmetyków - Żywności - Elektroniki - Operatorów logistycznych - itd. Idealny do przygotowywania zamówień w wielu liniach oraz zamówień złożonych na stole kompletacji. Kompletowanie kilku zamówień Działa odwrotnie niż wyżej opisane magazyny; każde miejsce paletowe należy do jednego zamówienia, jednego produktu, klienta lub sklepu. Towary docierają do operatora masowo, on zaś wprowadza je do odpowiedniego miejsca Magazyn ten może być stosowany do: - Uzupełniania zapasów produktów dla sklepów lub klientów - Przygotowywania zamówień poprzez przeładunek kompletacyjny - Zarządzania zwrotami towarów - itd. 9

10 System konstrukcyjny Moduły ładunkowe Podstawowa konstrukcja jest systemem modułów składającym się ze standardowych bloków. Liczba połączonych modułów określa długość magazynów. Natomiast szyna prowadząca stanowi element łączący moduły z konstrukcją. Naprężenie wynikające z zawieszonego obciążenia jest przekazywane do podstawy poprzez elementy konstrukcyjne. Konstrukcja została zaprojektowana tak, aby dostosować się do dowolnego ustawienia modułu ładunkowego bez potrzeby dokonywania zmian. Elementy mechanizmu napędowego są fabrycznie połączone w celu zoptymalizowania instalacji elektronicznej oraz zapewnienia szybkiego i skutecznego montażu konstrukcji. 2 3 Moduły ładunkowe zostały zaprojektowane tak, aby jak najlepiej dostosowały się do wymiarów ładunku. Są to lekkie konstrukcje z siatki lub blachy metalowej, na których układany jest towar do kompletacji. W przypadku konstrukcji z blachy metalowej, nowatorski system szczelin ułatwia łączenie całości. W obu przypadkach regały można regulować co do wysokości. Dostosowują się one do cech towaru, umożliwiając maksymalne wykorzystanie dostępnej przestrzeni. W górnej części znajduje się wózek łączący moduł z konstrukcją za pomocą płóz. Płozy te przenoszą ciężar ładunku i zapewniają optymalną mobilność podczas przemieszczania się po szynie prowadzącej Magazyny obrotowe o dużym zagęszczeniu

11 Podstawowe elementy 1) Konstrukcja podstawowa 2) Zespół napędowy 3) System prowadnic 4) Szyna podpierająca moduły ładunkowe 5) Moduł ładunkowy Elementy modułów ładunkowych 6) Wózek z dwiema płozami 7) Konstrukcja podpierająca 8) Ilustracja montażu (wersja z blachą) 9) Regały regulowane (każdy 50 mm) 10) Zęby osadzone 11) System dolnych podpór

12 System zintegrowany Maksymalną wydajność można uzyskać dzięki systemowi zintegrowanemu, w którym wszystko działa automatycznie z wyjątkiem operacji wyciągania i przechowywania. Zamówienia docierają w sposób uporządkowany za pomocą scentralizowanego systemu zarządzania. Po potwierdzeniu wykonania pobrania towaru moduły przesuwają się automatycznie do momentu, gdy w strefie przedniej znajdzie się kolejna pozycja do wyciągnięcia. Panel sterowania i kontrolki wskazują wyciąganą ilość produktu oraz miejsce paletowe, w którym jest on magazynowany. Na stole kompletacji zamówień znajdują się pojemniki. Każdy pojemnik stanowi jedno zamówienie. Wyświetlacz umieszczony powyżej wskazuje pojemnik odpowiadający produktowi. Przygotowuje się kilka zamówień jednocześnie. System zarządzania EasyWMS łączy wszystkie zamówienia w celu zoptymalizowania ruchów, jak również kieruje i informuje o każdej wykonywanej operacji Elementy 1) System magazynów karuzelowych 2) Drzwi automatyczne lub bariera zabezpieczająca 3) Panel sterowania 4) Urządzenia pick to light 5) Stół do kompletacji zamówień 6) Informatyczny system zarządzania 7) PTL (put to light) 8) Elementy dodatkowe (etykieciarka itp.) 9) Rolkowy system przenośnikowy 10) Skaner 11) Przycisk grzybkowy potwierdzenia 12) Szafa zasilania i sterująca 12 Magazyny obrotowe o dużym zagęszczeniu

13 Zintegrowana jednostka pracy składa się z: - Jednostek karuzelowych - Paneli sterujących (jeden na jednostkę karuzelową) - Szafy elektrycznej i sterującej - Komputera zarządzającego i sterującego - Stołu do kompletacji zamówień z urządzeniami PTL - Ogrodzenia zabezpieczającego - Skanera Elementy opcjonalne: - Czytnik kodu kreskowego - Drukarki etykiet - Drukarki dokumentów - Przenośnik rolkowy - Urządzenie pick to light - Urządzenie służące do potwierdzenia - itd

14 Inne systemy powiązane W niektórych przypadkach, w celu uzupełnienia jednostki pracy Spinblock, należy zainstalować regał dynamiczny w strefie przedniej dla produktów o większej rotacji, powtarzających się w wielu zleceniach. Regał dynamiczny posiada urządzenie PTL (wyświetlacze przedstawiające ilość i miejsce pobrania produktu) połączone z jednostką pracy. Regał ten jest wyposażony w stół do kompletacji zamówień. 14 Magazyny obrotowe o dużym zagęszczeniu

15 W instalacjach, w których przygotowuje się wiele zamówień, zazwyczaj rozróżnia się produkty w zależności od rotacji (duża, średnia i mała). Każdy produkt jest przygotowywany w innym systemie magazynowania, wobec czego w jednym magazynie mogą się znajdować jednostki Spinblock, baterie regałów dynamicznych kompletacji z urządzeniami PTL, regały tradycyjne, Miniload itd. Wszystkie te regały są zintegrowane i sterowane za pomocą jednego systemu zarządzania. Zamówienia są dzielone według stref i wysyłane do określonego punktu kompletacji. Na poniższej ilustracji przedstawiono przykład. 15

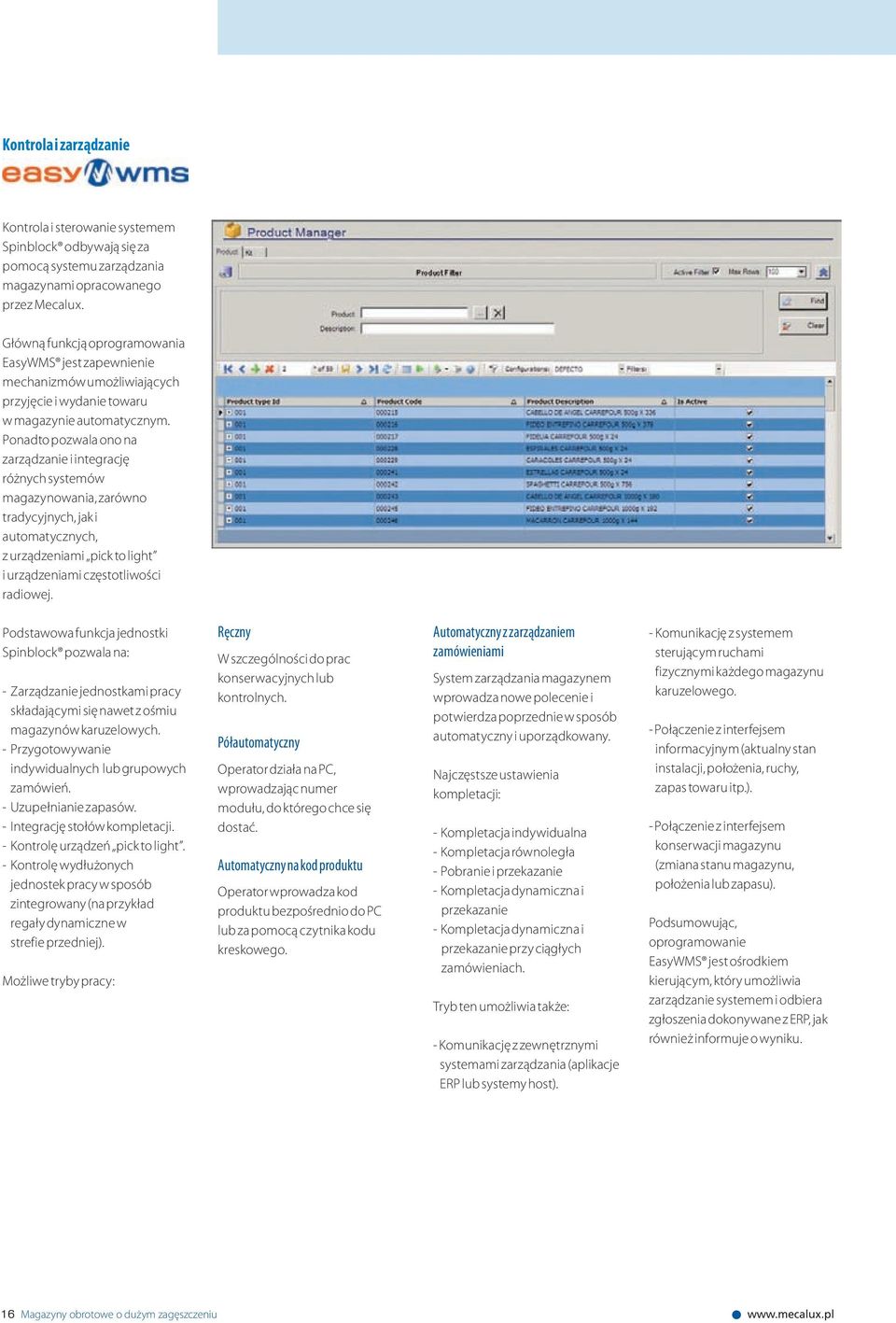

16 Kontrola i zarządzanie Kontrola i sterowanie systemem Spinblock odbywają się za pomocą systemu zarządzania magazynami opracowanego przez Mecalux. Główną funkcją oprogramowania EasyWMS jest zapewnienie mechanizmów umożliwiających przyjęcie i wydanie towaru w magazynie automatycznym. Ponadto pozwala ono na zarządzanie i integrację różnych systemów magazynowania, zarówno tradycyjnych, jak i automatycznych, z urządzeniami pick to light i urządzeniami częstotliwości radiowej. Podstawowa funkcja jednostki Spinblock pozwala na: - Zarządzanie jednostkami pracy składającymi się nawet z ośmiu magazynów karuzelowych. - Przygotowywanie indywidualnych lub grupowych zamówień. - Uzupełnianie zapasów. - Integrację stołów kompletacji. - Kontrolę urządzeń pick to light. - Kontrolę wydłużonych jednostek pracy w sposób zintegrowany (na przykład regały dynamiczne w strefie przedniej). Możliwe tryby pracy: Ręczny W szczególności do prac konserwacyjnych lub kontrolnych. Półautomatyczny Operator działa na PC, wprowadzając numer modułu, do którego chce się dostać. Automatyczny na kod produktu Operator wprowadza kod produktu bezpośrednio do PC lub za pomocą czytnika kodu kreskowego. Automatyczny z zarządzaniem zamówieniami System zarządzania magazynem wprowadza nowe polecenie i potwierdza poprzednie w sposób automatyczny i uporządkowany. Najczęstsze ustawienia kompletacji: - Kompletacja indywidualna - Kompletacja równoległa - Pobranie i przekazanie - Kompletacja dynamiczna i przekazanie - Kompletacja dynamiczna i przekazanie przy ciągłych zamówieniach. Tryb ten umożliwia także: - Komunikację z zewnętrznymi systemami zarządzania (aplikacje ERP lub systemy host). - Komunikację z systemem sterującym ruchami fizycznymi każdego magazynu karuzelowego. - Połączenie z interfejsem informacyjnym (aktualny stan instalacji, położenia, ruchy, zapas towaru itp.). - Połączenie z interfejsem konserwacji magazynu (zmiana stanu magazynu, położenia lub zapasu). Podsumowując, oprogramowanie EasyWMS jest ośrodkiem kierującym, który umożliwia zarządzanie systemem i odbiera zgłoszenia dokonywane z ERP, jak również informuje o wyniku. 16 Magazyny obrotowe o dużym zagęszczeniu

17 Ponadto sprawdza w dowolnym momencie położenie towarów w magazynie i łączy się z systemem kierowania w celu zarządzania przyjmowaniem i wydawaniem produktów. Mówiąc ogólnie, funkcje oprogramowania EasyWMS są następujące: - Identyfikacja i automatyczne magazynowanie produktu w magazynie Spinblock oraz położeń przypisanych do jednostki pracy. - Przyjmowanie nowego produktu do magazynu, kompletacja lub pobieranie zapasów umieszczonych w magazynie karuzelowym i uzupełniania towaru w położeniach wspomnianych magazynów. - Utrzymywanie kontroli zapasów w magazynie. - Umożliwianie końcowemu użytkownikowi ręcznej regulacji zapasów. Import plików: - Kartoteki - Właściciele - Rodzaje produktu - Produkty - Elementy zestawów - Nazwa skrócona - Dostawcy - Klienci - Przewoźnicy - Powiadomienia - Odbiór towaru - Wydawanie - Dokumenty obiegowe - Zamówienia i linie zamówień - Zmiany w stanie towaru - Zgłoszenia zapasów Schemat architektury Spinblock. Systemy PTL: umieszczane w miejscach, w których są potrzebne. Połączone ze sterownikiem kierowanym przez EasyWMS. Eksport plików - Błędy w imporcie - Potwierdzenia - Powiadomienia - Odbiór towaru - Zamówienia - Zmiany w stanie towaru - Zapasy w magazynie - Zmiany w zapasach - Potwierdzenia przyjęcia towaru. - Rejestr wszystkich transakcji wykonanych automatycznie - Sprawdzenie przechowywanych informacji w bazie danych magazynu (raporty i listy). UT 1 UT 2 - Zwiększenie wydajności produktu. - Kontrola wydajności. - Automatyczna klasyfikacja rotacji A,B,C towarów. - Kontrola błędów w kompletacji i regulacja zapasów. Sterownik: jeden co 120 PTL Serwer EasyWMS steruje jednostkami pracy (do 8 jednostek karuzelowych).obsługuje: - Oracle - Galileo - EasyWMS ERP: Klient (opcja) 17

18 Specyfikacje techniczne Wymiary C Moduł ładunku F400/F600 Wewnętrzna Zewnętrzna Szerokość (A) 810 mm 825 mm Głębokość (B) 412 / 612 mm 425 / 625 mm Wysokość użyteczna (C) 2100 i 2500 mm B A F Spinblock Od Do Liczba modułów Odległość między osiami (H) 2120 mm 2520 mm Długość prybliżona(d) 7720 mm mm Szerokość (E) 2120 mm 2520 mm Wysokość (F) 2700 mm 3100 mm D E H Charakterystyka techniczna Liczba modułów Waga modułu Maksymalne obciążenie regału 400 kg 80 kg Maksymalne obciążenie jednostki karuzelowej 5600 kg kg Wolna powierzchinia przypadająca na jeden regał 0,33 m 2 0,49m 2 Maksymalna prędkość liniowa 24m/min Od Do 18 Magazyny obrotowe o dużym zagęszczeniu

19 Jednostka transportowa Są to pojemniki o różnych wymiarach, w których przechowywany jest towar. Umożliwiają zwiększenie wydajności instalacji. Pojemniki mogą być: - Plastikowe: do towarów luzem i pracy automatycznej. - Kartonowe: do towarów opakowanych całkowicie lub tymczasowo. Pojemniki plastikowe Wymiary pojemników plastikowych bez przegrody Model Wysokość (A) Szerokość (B) Długość (C) CME 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm A 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm CME 640 x mm 600 mm 400 mm wzmocniony 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm 640 x mm 600 mm 400 mm C B Pojemniki kartonowe D B A C Wymiary pojemników kartonowych bez przegrody Głębokość (A) Wysokość (B) Szerokość (C) Długość (D) 400 /600 mm 200 mm 125 mm 100 mm 400 /600 mm 200 mm 200 mm 100 mm 400 /600 mm 200 mm 260 mm 100 mm 400 /600 mm 300 mm 200 mm 100 mm 400 /600 mm 300 mm 260 mm 100 mm 400 /600 mm 300 mm 400 mm 100 mm Wymiary pojemników z przegrodą Głębokość (A) Wysokość (B) Szerokość (C) 400 /600 mm 200 mm 125 mm 400 /600 mm 200 mm 200 mm 19
