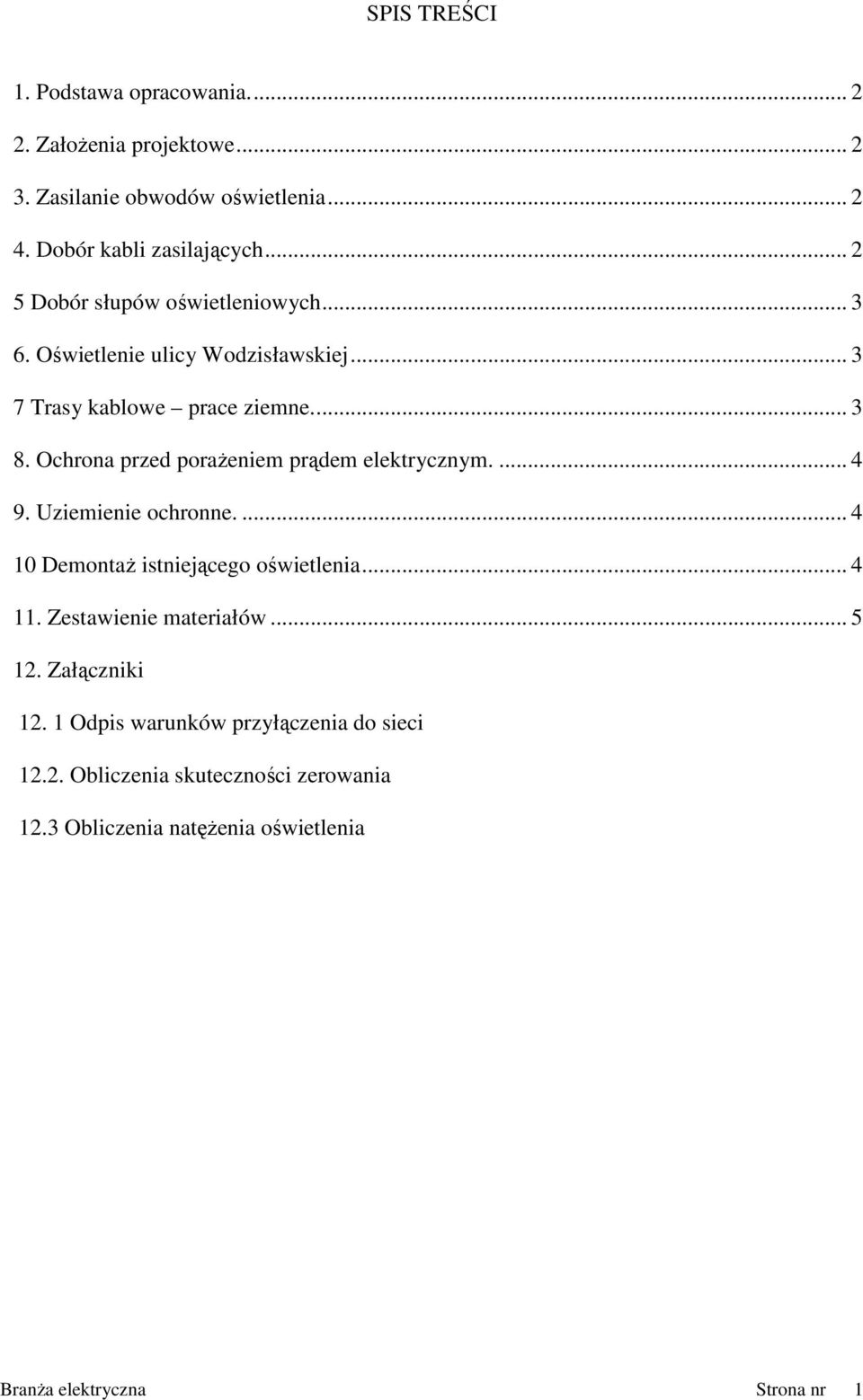

1 SPIS TREŚCI 1. Podstawa opracowania ZałoŜenia projektowe Zasilanie obwodów oświetlenia Dobór kabli zasilających Dobór słupów oświetleniowych Oświetlenie ulicy Wodzisławskiej Trasy kablowe prace ziene Ochrona przed poraŝenie prąde elektryczny Uzieienie ochronne DeontaŜ istniejącego oświetlenia Zestawienie ateriałów Załączniki Odpis warunków przyłączenia do sieci Obliczenia skuteczności zerowania 12.3 Obliczenia natęŝenia oświetlenia BranŜa elektryczna Strona nr 1

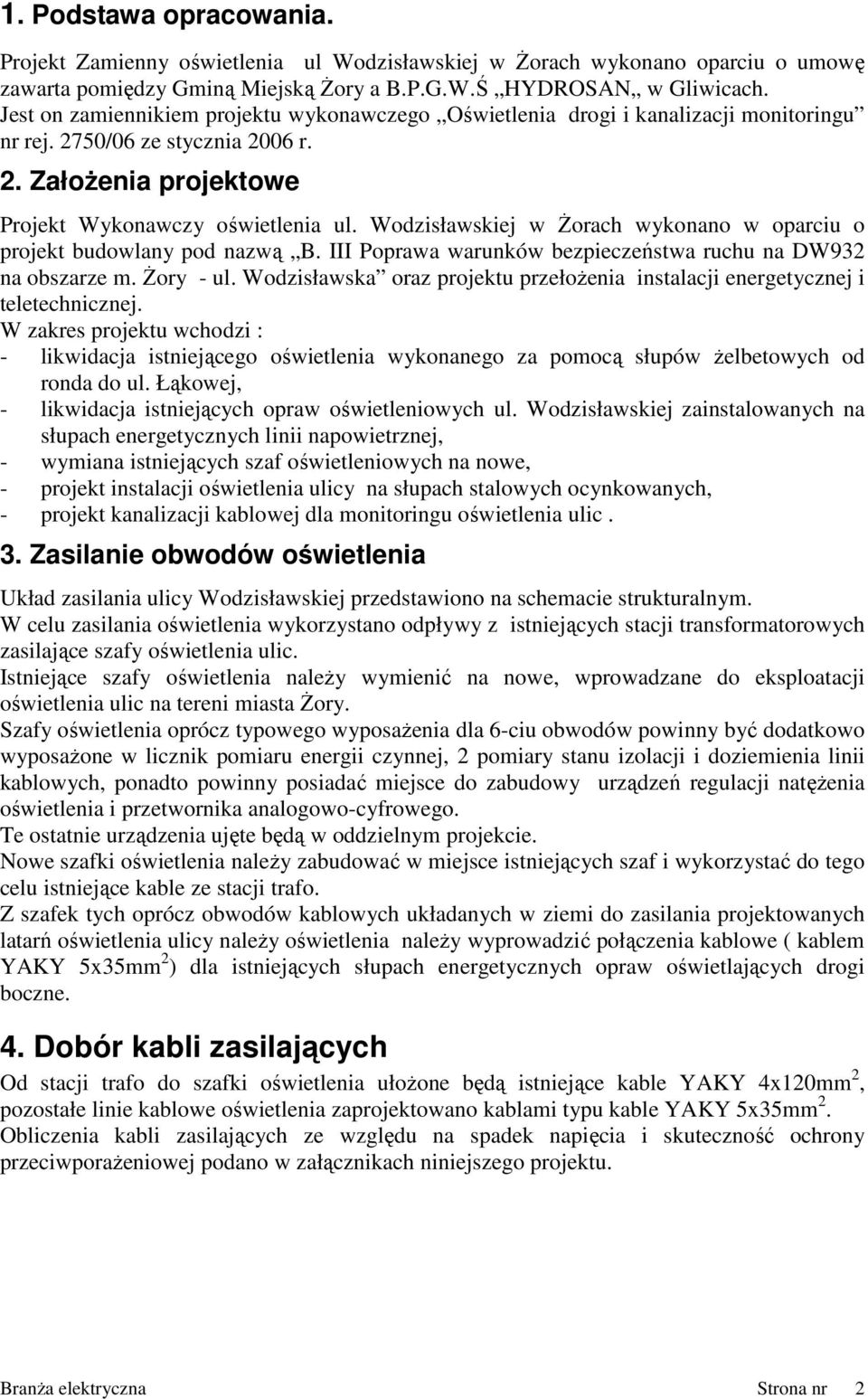

2 1. Podstawa opracowania. Projekt Zaienny oświetlenia ul Wodzisławskiej w śorach wykonano oparciu o uowę zawarta poiędzy Giną Miejską śory a B.P.G.W.Ś HYDROSAN w Gliwicach. Jest on zaiennikie projektu wykonawczego Oświetlenia drogi i kanalizacji onitoringu nr rej. 2750/06 ze stycznia 2006 r. 2. ZałoŜenia projektowe Projekt Wykonawczy oświetlenia ul. Wodzisławskiej w śorach wykonano w oparciu o projekt budowlany pod nazwą B. III Poprawa warunków bezpieczeństwa ruchu na DW932 na obszarze. śory - ul. Wodzisławska oraz projektu przełoŝenia instalacji energetycznej i teletechnicznej. W zakres projektu wchodzi : - likwidacja istniejącego oświetlenia wykonanego za poocą słupów Ŝelbetowych od ronda do ul. Łąkowej, - likwidacja istniejących opraw oświetleniowych ul. Wodzisławskiej zainstalowanych na słupach energetycznych linii napowietrznej, - wyiana istniejących szaf oświetleniowych na nowe, - projekt instalacji oświetlenia ulicy na słupach stalowych ocynkowanych, - projekt kanalizacji kablowej dla onitoringu oświetlenia ulic. 3. Zasilanie obwodów oświetlenia Układ zasilania ulicy Wodzisławskiej przedstawiono na scheacie strukturalny. W celu zasilania oświetlenia wykorzystano odpływy z istniejących stacji transforatorowych zasilające szafy oświetlenia ulic. Istniejące szafy oświetlenia naleŝy wyienić na nowe, wprowadzane do eksploatacji oświetlenia ulic na tereni iasta śory. Szafy oświetlenia oprócz typowego wyposaŝenia dla 6-ciu obwodów powinny być dodatkowo wyposaŝone w licznik poiaru energii czynnej, 2 poiary stanu izolacji i dozieienia linii kablowych, ponadto powinny posiadać iejsce do zabudowy urządzeń regulacji natęŝenia oświetlenia i przetwornika analogowo-cyfrowego. Te ostatnie urządzenia ujęte będą w oddzielny projekcie. Nowe szafki oświetlenia naleŝy zabudować w iejsce istniejących szaf i wykorzystać do tego celu istniejące kable ze stacji trafo. Z szafek tych oprócz obwodów kablowych układanych w ziei do zasilania projektowanych latarń oświetlenia ulicy naleŝy oświetlenia naleŝy wyprowadzić połączenia kablowe ( kable YAKY 5x35 2 ) dla istniejących słupach energetycznych opraw oświetlających drogi boczne. 4. Dobór kabli zasilających Od stacji trafo do szafki oświetlenia ułoŝone będą istniejące kable YAKY 4x120 2, pozostałe linie kablowe oświetlenia zaprojektowano kablai typu kable YAKY 5x35 2. Obliczenia kabli zasilających ze względu na spadek napięcia i skuteczność ochrony przeciwporaŝeniowej podano w załącznikach niniejszego projektu. BranŜa elektryczna Strona nr 2

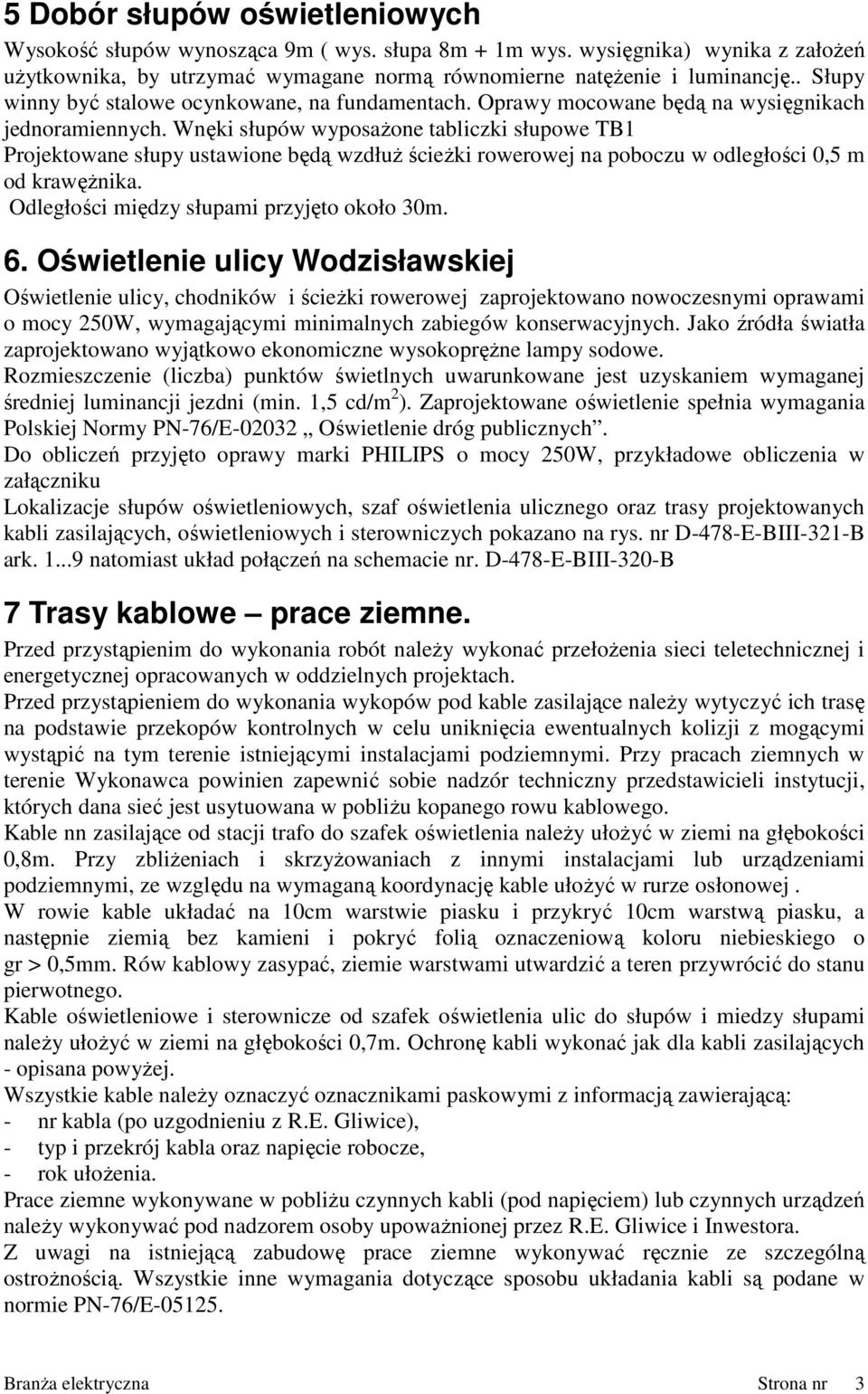

3 5 Dobór słupów oświetleniowych Wysokość słupów wynosząca 9 ( wys. słupa wys. wysięgnika) wynika z załoŝeń uŝytkownika, by utrzyać wyagane norą równoierne natęŝenie i luinancję.. Słupy winny być stalowe ocynkowane, na fundaentach. Oprawy ocowane będą na wysięgnikach jednoraiennych. Wnęki słupów wyposaŝone tabliczki słupowe TB1 Projektowane słupy ustawione będą wzdłuŝ ścieŝki rowerowej na poboczu w odległości 0,5 od krawęŝnika. Odległości iędzy słupai przyjęto około Oświetlenie ulicy Wodzisławskiej Oświetlenie ulicy, chodników i ścieŝki rowerowej zaprojektowano nowoczesnyi oprawai o ocy 250W, wyagającyi inialnych zabiegów konserwacyjnych. Jako źródła światła zaprojektowano wyjątkowo ekonoiczne wysokopręŝne lapy sodowe. Rozieszczenie (liczba) punktów świetlnych uwarunkowane jest uzyskanie wyaganej średniej luinancji jezdni (in. 1,5 cd/ 2 ). Zaprojektowane oświetlenie spełnia wyagania Polskiej Nory PN-76/E Oświetlenie dróg publicznych. Do obliczeń przyjęto oprawy arki PHILIPS o ocy 250W, przykładowe obliczenia w załączniku Lokalizacje słupów oświetleniowych, szaf oświetlenia ulicznego oraz trasy projektowanych kabli zasilających, oświetleniowych i sterowniczych pokazano na rys. nr D-478-E-BIII-321-B ark natoiast układ połączeń na scheacie nr. D-478-E-BIII-320-B 7 Trasy kablowe prace ziene. Przed przystąpieni do wykonania robót naleŝy wykonać przełoŝenia sieci teletechnicznej i energetycznej opracowanych w oddzielnych projektach. Przed przystąpienie do wykonania wykopów pod kable zasilające naleŝy wytyczyć ich trasę na podstawie przekopów kontrolnych w celu uniknięcia ewentualnych kolizji z ogącyi wystąpić na ty terenie istniejącyi instalacjai podzienyi. Przy pracach zienych w terenie Wykonawca powinien zapewnić sobie nadzór techniczny przedstawicieli instytucji, których dana sieć jest usytuowana w pobliŝu kopanego rowu kablowego. Kable nn zasilające od stacji trafo do szafek oświetlenia naleŝy ułoŝyć w ziei na głębokości 0,8. Przy zbliŝeniach i skrzyŝowaniach z innyi instalacjai lub urządzeniai podzienyi, ze względu na wyaganą koordynację kable ułoŝyć w rurze osłonowej. W rowie kable układać na 10c warstwie piasku i przykryć 10c warstwą piasku, a następnie zieią bez kaieni i pokryć folią oznaczeniową koloru niebieskiego o gr > 0,5. Rów kablowy zasypać, zieie warstwai utwardzić a teren przywrócić do stanu pierwotnego. Kable oświetleniowe i sterownicze od szafek oświetlenia ulic do słupów i iedzy słupai naleŝy ułoŝyć w ziei na głębokości 0,7. Ochronę kabli wykonać jak dla kabli zasilających - opisana powyŝej. Wszystkie kable naleŝy oznaczyć oznacznikai paskowyi z inforacją zawierającą: - nr kabla (po uzgodnieniu z R.E. Gliwice), - typ i przekrój kabla oraz napięcie robocze, - rok ułoŝenia. Prace ziene wykonywane w pobliŝu czynnych kabli (pod napięcie) lub czynnych urządzeń naleŝy wykonywać pod nadzore osoby upowaŝnionej przez R.E. Gliwice i Inwestora. Z uwagi na istniejącą zabudowę prace ziene wykonywać ręcznie ze szczególną ostroŝnością. Wszystkie inne wyagania dotyczące sposobu układania kabli są podane w norie PN-76/E BranŜa elektryczna Strona nr 3

4 Uwagi dodatkowe: - zapewnić obsługę geodezyjną cele właściwego usytuowania w terenie kabli i urządzeń oraz naniesienia na apę ewentualnych zian, - zapoznać się i realizować inwestycję wg zaleceń ZUD, - prace ziene w pobliŝu drzew i krzewów wykonać ręcznie nie uszkadzając ich korzeni. Układanie kabli po wyznaczonych trasach wyaga zian kierunku tj. gięcia kabli. Przy zginaniu kabli wieloŝyłowych naleŝy zachować wyagany norą proień gięcia in.15 d z. Po ułoŝeniu kabli naleŝy wykonać poiar ciągłości Ŝył i rezystancji izolacji a następnie wykonać obróbkę kabli na sucho i podłączenie. Uwaga: Kable z bębna oŝna ciąć na odcinki po wyierzeniu rzeczywistej długości trasy kabla do poszczególnych urządzeń i słupów tj. po ułoŝeniu kabla na trasie. 8. Ochrona przed poraŝenie prąde elektryczny. Istniejąca i projektowana sieć TN-C-S wg obowiązującej nory PN-IEC wyaga zabezpieczenia przed dotykie bezpośredni i zabezpieczenia przed dotykie pośredni. Przed dotykie bezpośredni zabezpiecza izolacja podstawowa i osłony zaprojektowanych urządzeń. Uzupełniająca ochrona przed dotykie pośredni to zabezpieczenie zapewniające szybkie wyłączenie zasilania w przypadku przekroczenia wartości napięcia dotykowego bezpiecznego. Z obliczeń wynika, Ŝe przy dobranych przekrojach kabli iedzianych i wartościach prądowych zabezpieczeń, skuteczność szybkiego wyłączenia będzie spełniona poniewaŝ: Z s x I a U o Jednak po wykonaniu prac ontaŝowych naleŝy wykonać kontrolne poiary skuteczności saoczynnego wyłączenia. 9. Uzieienie ochronne. Dla poprawy skutecznej ochrony przeciwporaŝeniowej zaprojektowano dodatkowe uzioy ochronne przy wszystkich szafach oświetlenia ulicznego i wszystkich końcowych słupach w poszczególnych obwodach oświetleniowych. Do uzioów ochronnych R u < 10Ω połączyć przewód PEN. Ponadto naleŝy połączyć dostępne etalowe części instalacji (słupy, oprawy) przewode ochronny PE do uzieionego punktu PEN we wnęce słupa. Przewód PE w kolorze zielono- Ŝółty. Do wykonania uzioów ochronnych zastosować bednarkę FeZn 25x4. 10 DeontaŜ istniejącego oświetlenia Przed wykonanie robót budowlanych związanych z przebudową ulicy Wodzisławskiej naleŝy zdeontować istniejące słupy betonowe z oprawai rtęciowyi,zasilane linią kablową od ronda do ulicy Łąkowej. Ponadto naleŝy zdeontować oprawy wzdłuŝ ulicy Wodzisławskiej ontowane na słupach elektroenergetycznych z linia napowietrzną. Istniejące szafy oświetlenia równieŝ naleŝy zdeontować i zastąpić je nowyi szafkai BranŜa elektryczna Strona nr 4

5 11. Zestawienie ateriałów Lp. Producent lub dystrybutor Wyszczególnienie Ilość Jedn. Uwagi INSTALACJA OŚWIETLENIA 1. Słup oświetleniowy uliczny stalowy ocynkowany o wysokości szt. 2. Wysięgnik do słupa o wysokości 1, l=2, kąt nachylenia 10 o 177 szt. 3. Fundaent betonowy do słupa wyiarach 400x450x szt. 4. Koplet eleentów łącznych do ocowania słupów 177 kpl. 5. Złącze słupowe z jedny gniazde bezpiecznikowy 177 szt. 6. Wkładka bezpiecznikowa Wt 400 6A 177 szt. 7. Oprawa oświetleniowa uliczna wraz z lapą sodową o ocy 250W 177 kpl. 8. Słupek oznaczeniowy betonowy 11 szt. 9. Folia kalandrowana niebieska gr. 0, Osłony rurowe: Ø 110 Ø 110 (do przejść pod jezdniai) Rura stalowa Ø 50, l=3 17 szt. 12. Kabel elektroenergetyczny 0,6/1kV YAKY 5x YAKY 5x Przewód YDY 3x2, Końcówki kablowe do kabli o średnicy szt. 15. Końcówki kablowe do kabli o średnicy szt. 16. Końcówki kablowe do kabli o średnicy do szt. 17. Oznacznik kablowy z PCV 3100 szt. 18. Piasek Bednarka stalowa ocynkowana 25x Uzio z pręta poiedziowanego 17,2 35 szt. 21. Konstrukcje stalowe do ocowania rur ochronnych 150 kg. BranŜa elektryczna Strona nr 5

6 Lp. Producent lub dystrybutor Wyszczególnienie Ilość Jedn. Uwagi SZAFKI OŚWIETLENIA ULICZNEGO SO50, SO51,SO52, SO53, SO54 Szafka oświetlenia ulicznego wyposaŝona w: 1. Podstawy bezpiecznikowe 160A 6 szt. 2. Poiar energii elektrycznej 1 szt. 3. Poiar stanu izolacji i dozieienia linii kablowej 2szt. 4. Układ regulacji poboru ocy przez obwód oświetleniowy - 2szt. 5. Przetwornik analogowo cyfrowy 1 szt. 6. Wkładki topikowe: WTN00 63AgG 3szt. WTN00-20AgG ilość według scheatu. 5 kpl. DODATKOWE WYPOSAśENIE DLA STACJI TRANSFORMATOROWYCH 2. Wkładki topikowe WTN00 100AgG 15 szt. DEMONTAś 3. DeontaŜ szafek oświetleniowych 5 szt. DeontaŜ opraw oświetleniowych na słupach 49 szt. 4. energetycznych 5. DeontaŜ słupów wraz z oprawai oświetleniowyi 40 szt. Wydany w oddzielny projekcie Wydany w oddzielny projekcie BranŜa elektryczna Strona nr 6

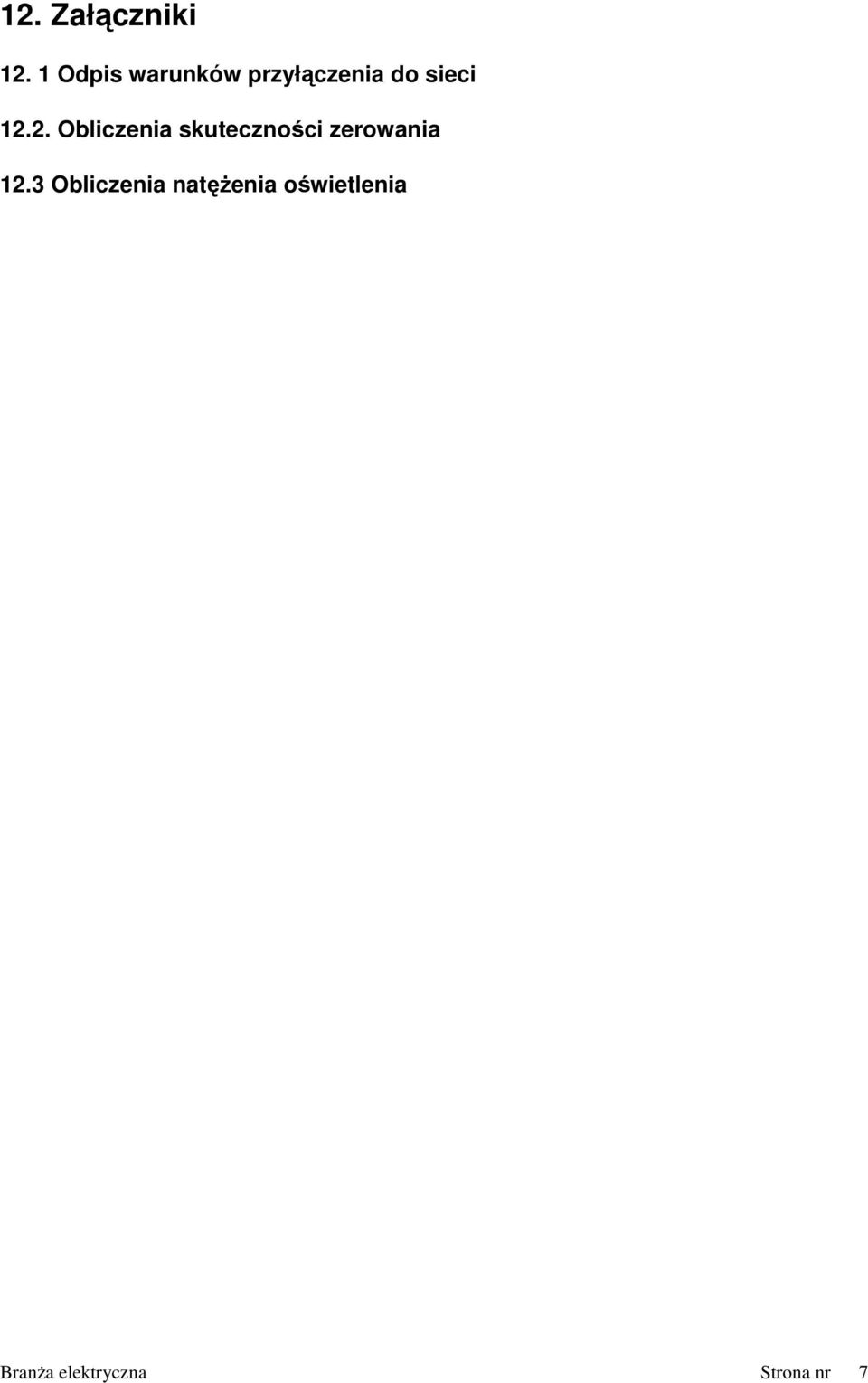

7 12. Załączniki Odpis warunków przyłączenia do sieci Obliczenia skuteczności zerowania 12.3 Obliczenia natęŝenia oświetlenia BranŜa elektryczna Strona nr 7
