Analizator wilgotności HYGROPHIL-F Typ , -11, -12, -13, seria A

Transkrypt

1 Analizator wilgotności HYGROPHIL-F Typ , -11, -12, -13, seria A Pomiar wilgotności w gazach i cieczach Kombinacyjny czujnik wilgotności i temperatury Analizator wielokanałowy, maksymalna liczba podłączonych czujników: 3 Pomiar wysokociśnieniowy, do 200 bar (ciśnieniowy punkt rosy) Czujnik można lokować w obszarach zagrożenia (klasa I / dział 1) Niskie wymagania w zakresie konserwacji, długoterminowa stabilność Opis Zastosowania Właściwości Czujnik typu L166x składa się z szeregu odpornych mechanicznie warstw o wysokiej i niskiej wartości współczynnika załamania podłączonych do dwóch światłowodów. Zastosowanie specjalnej termicznej techniki powlekania pozwala wytworzyć pory o średnicy cząsteczki wody. Analizator HYGROPHIL-F 5673 współpracuje z czujnikiem kombinacyjnym, mierzącym wilgotność metodą światłowodową oraz temperaturę medium przy użyciu elementu PT100. Wytrzymała mechanicznie konstrukcja czujnika oraz wykorzystana procedura pomiaru oferują kilka decydujących zalet. Odczyty: Punkt rosy (DT): C mg/m3: 0, możliwa indywidualna kalibracja, np. zakres 1 10 ppm) Możliwość podłączenia maksymalnie trzech czujników W stanie równowagi, w wyniku osadzania wody w warstwie następuje zmiana współczynnika załamania światła (powietrze: 1,00 / woda: 1,33). Oto niektóre z zalet tej zasady pomiaru, objętej ochroną patentową: Wartości dostępne do prezentacji: DT, FP, PPMV/PPMW, Vol % (% obj.), VP, MC, TT, SP Obliczenie zawartości wody według DIN EN ISO Ekran graficzny Rejestracja danych Maks. długość kabla światłowodowego: 800 m Możliwość umieszczenia czujnika wewnątrz obszaru zagrożenia (klasa I / dział 1) Ethernet Modbus Prostota instalacji i zintegrowania z systemem (Swagelok, Parker, ) RS 232 Profibus USB 3 x 0/4-20 ma W opisanym układzie warstw prowadzi to do zmiany długości fali proporcjonalnie do poziomu wilgotności w medium. Ta zmiana jest rejestrowana przez moduł przetwarzania i przeliczana na punkt rosy. Analizator HYGROPHIL-F 5673 działa z kompensacją temperatury (zintegrowany czujnik Pt100) oraz ciśnienia, dla zwiększenia precyzji pomiaru. Wysoka niezawodność pomiaru, w tym dokładność, powtarzalność oraz niska histereza Długoterminowa stabilność czujnika (brak dryftu!!!) Możliwość pomiaru bezpośrednio w rurociągu ciśnieniowym (ciśnieniowy punkt rosy!) Analizator HYGROPHIL-F 5673 został zaprojektowany specjalnie dla sektora gazu ziemnego. Oprócz tego, jest także wykorzystywany przy pomiarach wilgotności w różnorodnych gazach i cieczach. Czujnik L166x charakteryzuje ekstremalna odporność na działanie niemal wszystkich mediów, dzięki zastosowaniu wysokojakościowych materiałów.

2 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 2 Dane techniczne : Hygrophil-F, typ 5673-xx seria A, moduł przetwarzania Dane specyficzne przyrządu Zakresy prezentacji wartości (nie: zakresy pomiarowe) Ekran Klawiatura Wartość pomiarowa Początek zakresu Vol% [%] 0 PPM [ppm] 0 DT [ C, F, K] -100 FP [ C, F, K] -100 MC [mg/m3 lub 0 lb/mmscf] VP [hpa] 0 TT [ C, F, K] -50 SP [bar, PSI, ] 0 WL [nm] 780 Ekran graficzny 320 na 240 pikseli Na ekranie dotykowym, czerwone podświetlenie Koniec zakresu Wymiary modułu przetwarzania: wersja rack 19 cali / wersja desktop, wymiary w mm , nr kat.: , nr kat.: Widok od tyłu Kanały wyjściowe 2 i 3 jako opcja

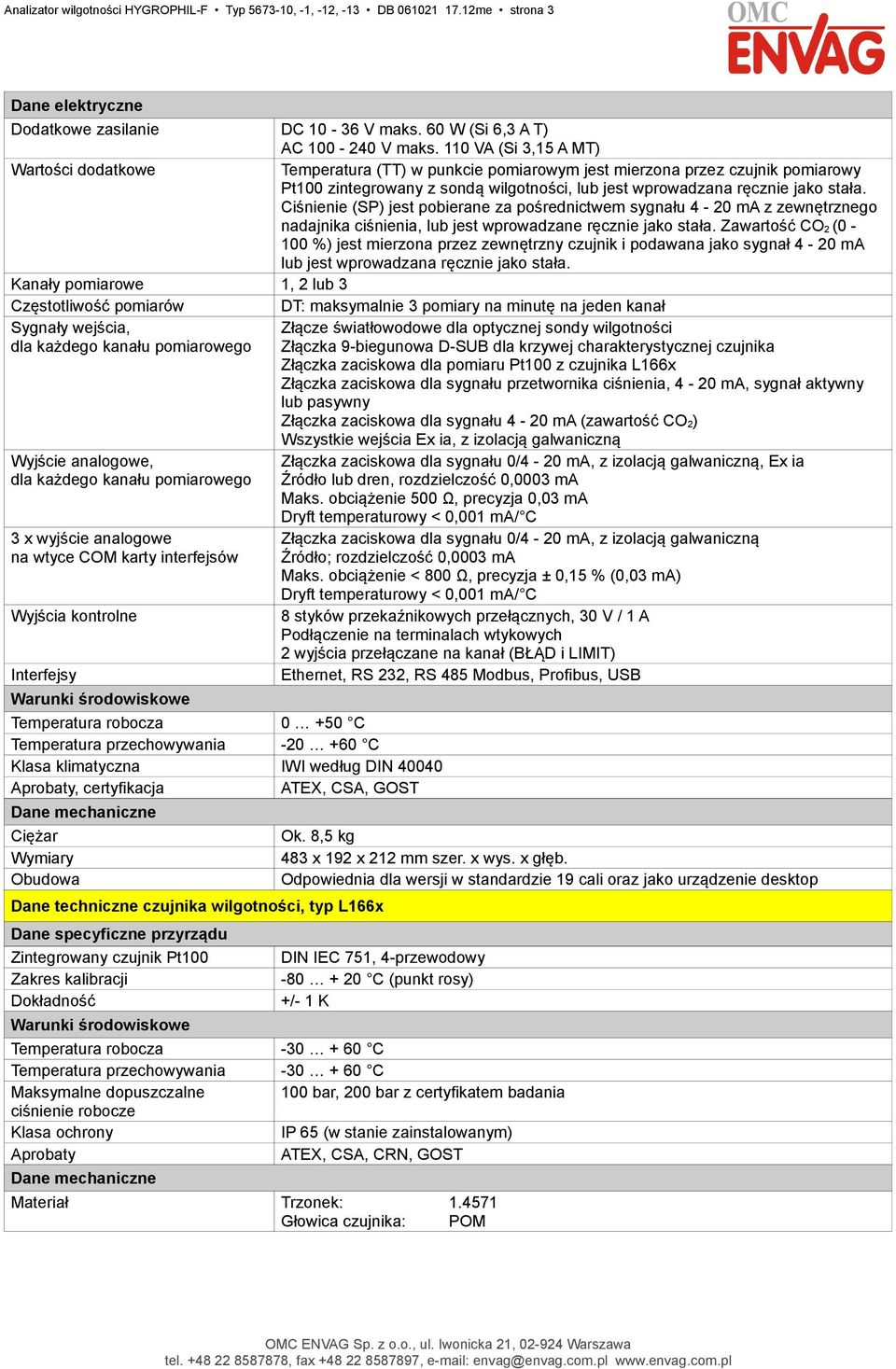

3 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 3 Dane elektryczne Dodatkowe zasilanie Wartości dodatkowe Kanały pomiarowe Częstotliwość pomiarów Sygnały wejścia, dla każdego kanału pomiarowego Wyjście analogowe, dla każdego kanału pomiarowego 3 x wyjście analogowe na wtyce COM karty interfejsów Wyjścia kontrolne Interfejsy Warunki środowiskowe Temperatura robocza Temperatura przechowywania Klasa klimatyczna Aprobaty, certyfikacja Dane mechaniczne Ciężar Wymiary Obudowa DC V maks. 60 W (Si 6,3 A T) AC V maks. 110 VA (Si 3,15 A MT) Temperatura (TT) w punkcie pomiarowym jest mierzona przez czujnik pomiarowy Pt100 zintegrowany z sondą wilgotności, lub jest wprowadzana ręcznie jako stała. Ciśnienie (SP) jest pobierane za pośrednictwem sygnału 4-20 ma z zewnętrznego nadajnika ciśnienia, lub jest wprowadzane ręcznie jako stała. Zawartość CO2 (0 100 %) jest mierzona przez zewnętrzny czujnik i podawana jako sygnał 4-20 ma lub jest wprowadzana ręcznie jako stała. 1, 2 lub 3 DT: maksymalnie 3 pomiary na minutę na jeden kanał Złącze światłowodowe dla optycznej sondy wilgotności Złączka 9-biegunowa D-SUB dla krzywej charakterystycznej czujnika Złączka zaciskowa dla pomiaru Pt100 z czujnika L166x Złączka zaciskowa dla sygnału przetwornika ciśnienia, 4-20 ma, sygnał aktywny lub pasywny Złączka zaciskowa dla sygnału 4-20 ma (zawartość CO2) Wszystkie wejścia Ex ia, z izolacją galwaniczną Złączka zaciskowa dla sygnału 0/4-20 ma, z izolacją galwaniczną, Ex ia Źródło lub dren, rozdzielczość 0,0003 ma Maks. obciążenie 500 Ω, precyzja 0,03 ma Dryft temperaturowy < 0,001 ma/ C Złączka zaciskowa dla sygnału 0/4-20 ma, z izolacją galwaniczną Źródło; rozdzielczość 0,0003 ma Maks. obciążenie < 800 Ω, precyzja ± 0,15 % (0,03 ma) Dryft temperaturowy < 0,001 ma/ C 8 styków przekaźnikowych przełącznych, 30 V / 1 A Podłączenie na terminalach wtykowych 2 wyjścia przełączane na kanał (BŁĄD i LIMIT) Ethernet, RS 232, RS 485 Modbus, Profibus, USB C C IWI według DIN ATEX, CSA, GOST Ok. 8,5 kg 483 x 192 x 212 mm szer. x wys. x głęb. Odpowiednia dla wersji w standardzie 19 cali oraz jako urządzenie desktop Dane techniczne czujnika wilgotności, typ L166x Dane specyficzne przyrządu Zintegrowany czujnik Pt100 Zakres kalibracji Dokładność Warunki środowiskowe Temperatura robocza Temperatura przechowywania Maksymalne dopuszczalne ciśnienie robocze Klasa ochrony Aprobaty Dane mechaniczne Materiał DIN IEC 751, 4-przewodowy C (punkt rosy) +/- 1 K C C 100 bar, 200 bar z certyfikatem badania IP 65 (w stanie zainstalowanym) ATEX, CSA, CRN, GOST Trzonek: Głowica czujnika: POM

4 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 4 Wymiary sondy (w mm) Dane do składania zamówień Nazwa Typ Specyfikacje Nr kat. Moduł przetwarzania VAC, klasa I / dział zainstalowany 1 kanał V, klasa I / dział 1, w obudowie Ex-d, zainstalowany 1 kanał V, klasa I / dział zainstalowany 1 kanał V, klasa I / dział 1, w obudowie Ex-d, zainstalowany 1 kanał Dodanie kanału Montaż naścienny / płytka montażowa Czujnik wilgotności ze zintegrowanym czujnikiem Pt100 Średnica trzonka 10 mm, 100 bar, 200 bar z certyfikatem badania, kalibracja w zakresie od -80 C do +20 C DT (standard) Głębokość zanurzenia 36 mm Głębokość zanurzenia 100 mm Głębokość zanurzenia 225 mm L 1660 Głębokość zanurzenia 225 mm RT (dla narzędzia retrakcyjnego) Głębokość zanurzenia 407 mm Głębokość zanurzenia 458 mm Głębokość zanurzenia 36 mm Głębokość zanurzenia 100 mm L 1661 Głębokość zanurzenia 225 mm Głębokość zanurzenia 225 mm RT (dla narzędzia retrakcyjnego) Zaślepka Filtr teflonowy 10 µm dla L ochronna Filtr teflonowy 10 µm dla L Kalibracja specjalna w gazie ziemnym (z certyfikatem badania DAP, kalibracja od -20 C, -10 C, 0 C DT, przy ciśnieniu 41 bara) Kalibracja specjalna dla heksanu (dowolny wybór zakresu pomiarowego) Kalibracja specjalna w wielu gazach i cieczach (dowolny wybór zakresu pomiarowego) Kabel światłowodowy, odpowiedni dla instalacji terenowej Obejmuje złączki wtykowe ST 5m U m U m U m U m U Długości specjalne z krokiem 5 m, do 100 m U0112xxx1631 Długości specjalne z krokiem 10 m, od długości (xxx = długość w m) 100 m, maks. długość 800 m

5 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 5 Dane do składania zamówień Nazwa Typ Specyfikacje Nr kat. Kabel czujnika Pt100, odpowiedni dla instalacji polowej 4-żyłowy, ekranowany objęta dostawą jest dowolna Kabel światłowodowy, kombinacyjny Obejmuje złączki wtykowe ST; 2 włókna światłowodowe + 6 linii Cu dla czujnika Pt100 oraz czujnika ciśnienia; ekranowany, z powłoką ochronną oraz redukujący palność zgodnie z IEC 332-3A; odpowiedni dla zastosowań terenowych w zakresie temperatur od -20 C do +70 C 2m m m m m Długości specjalne z krokiem 5 m, do 100 m Długości specjalne z krokiem 10 m, od długości 100 m xxx xxx (maks. długość 800 m) Kabel światłowodowy, kombinacyjny, z rozszerzonym zakresem temperatur Obejmuje złączki wtykowe ST; 2 włókna światłowodowe + 6 linii Cu dla czujnika Pt100 oraz czujnika ciśnienia; ekranowany, z powłoką ochronną oraz redukujący palność zgodnie z IEC 332-3A; odpowiedni dla zastosowań terenowych w zakresie temperatur od -55 C do +70 C Długości specjalne z krokiem 5 m, do 100 m Długości specjalne z krokiem 10 m, od długości 100 m xxx xxx (maks. długość 800 m) Obudowa ze stali nierdzewnej IP (trzyczęściowa) Separator gaz-ciecz Dla linii analitycznej 6 mm Pobieracz próbki (trójnik Swagelok) Dla linii analitycznej 10 mm Narzędzie retrakcyjne ZM-WA-010- Kołnierz PBCompac PN WA 3HD-US/EU EST Materiał: stal nierdzewna ZM-BB-007- Dla narzędzia retrakcyjnego czujnika Zaślepka EST Materiał: stal nierdzewna Kielich do dospawania ZM-CF-356- Dla narzędzia retrakcyjnego EST Materiał: stal nierdzewna lub alternatywnie Kielich do dospawania ZM-CF ST ZM-CF EST Dla narzędzia retrakcyjnego Materiał: stal Dla narzędzia retrakcyjnego Materiał: stal nierdzewna Kielich do dospawania ZM-CF ST Zestaw montażowy ZM-WZ-003 Dla narzędzia retrakcyjnego Materiał: stal 1x klucz haczykowy do nakrętek z wcięciami 4x śruby dla PBCompac PN 200 1x zestaw o-ringów dla narzędzia retrakcyjnego Stal nierdzewna 316 / do 170 bar / ATEX, CSA grzany reduktor ciśnienia opcjonalnie rama nośna samostojąca, stal nierdzewna 316 opcjonalnie zadaszenie, stal nierdzewna 316 Około 20 ppm / 50 ppm / 100 ppm Kompaktowa zaślepka kołnierzowa lub alternatywnie System kondycjonowania próbki 5985-xx (SCS) dla zastosowań z gazem ziemnym Generator wilgotności DPG xxx xxx

6 Analizator wilgotności HYGROPHIL-F 5673 Typ , -11, -12, -13 DB me Strona 6 Obudowa Ex-d ATEX, wymiary w mm Rysunek poglądowy po zainstalowaniu urządzenia HYGROPHIL F 5673

7 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 7 Obudowa IP65 ze stali nierdzewnej trzyczęściowa, wymiary w mm Nr kat.: Opcjonalnie: Samonośna rama montażowa, stal nierdzewna, nr kat.: Samonośna rama montażowa, ocynkowana, nr kat.: Zadaszenie, stal nierdzewna, nr kat.: Ciężar: 32,5 kg

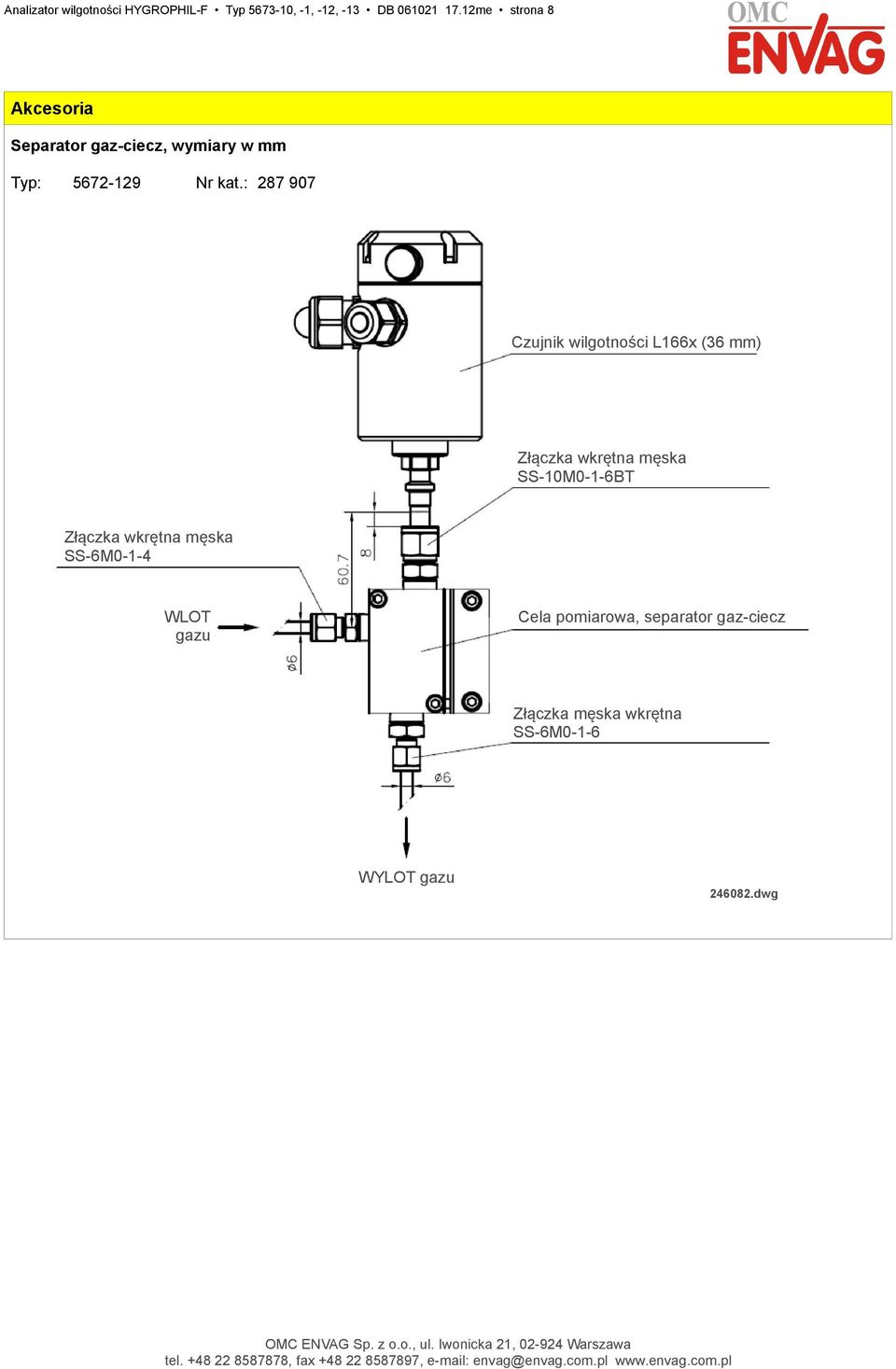

8 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 8 Separator gaz-ciecz, wymiary w mm Nr kat.: Czujnik wilgotności L166x (36 mm) Złączka wkrętna męska SS-10M0-1-6BT Złączka wkrętna męska SS-6M0-1-4 WLOT gazu Cela pomiarowa, separator gaz-ciecz Złączka męska wkrętna SS-6M0-1-6 WYLOT gazu dwg

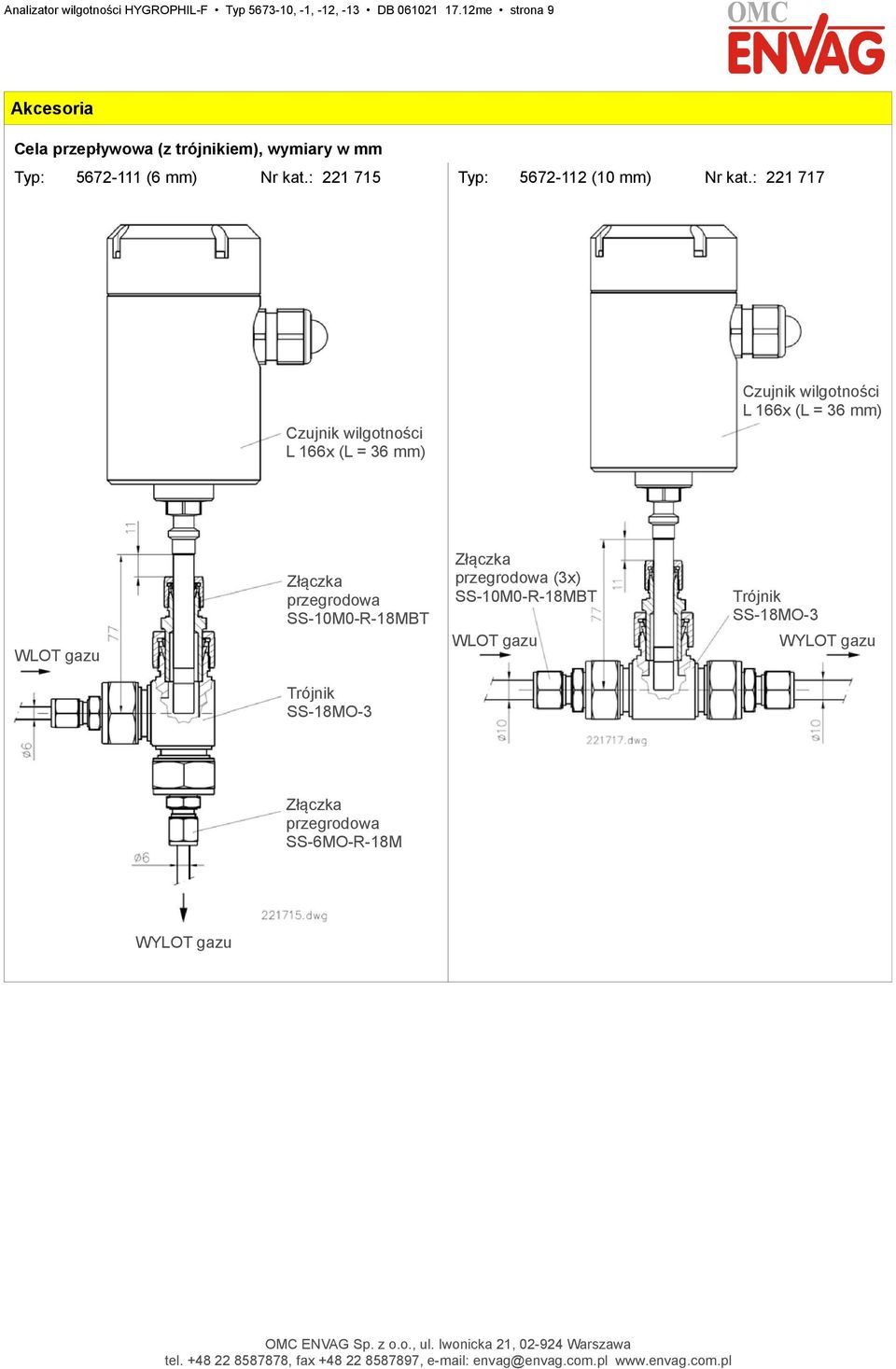

9 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 9 Cela przepływowa (z trójnikiem), wymiary w mm (6 mm) Nr kat.: (10 mm) Nr kat.: Czujnik wilgotności L 166x (L = 36 mm) Czujnik wilgotności L 166x (L = 36 mm) Złączka przegrodowa SS-10M0-R-18MBT Złączka przegrodowa (3x) SS-10M0-R-18MBT WLOT gazu WLOT gazu Trójnik SS-18MO-3 Złączka przegrodowa SS-6MO-R-18M WYLOT gazu Trójnik SS-18MO-3 WYLOT gazu

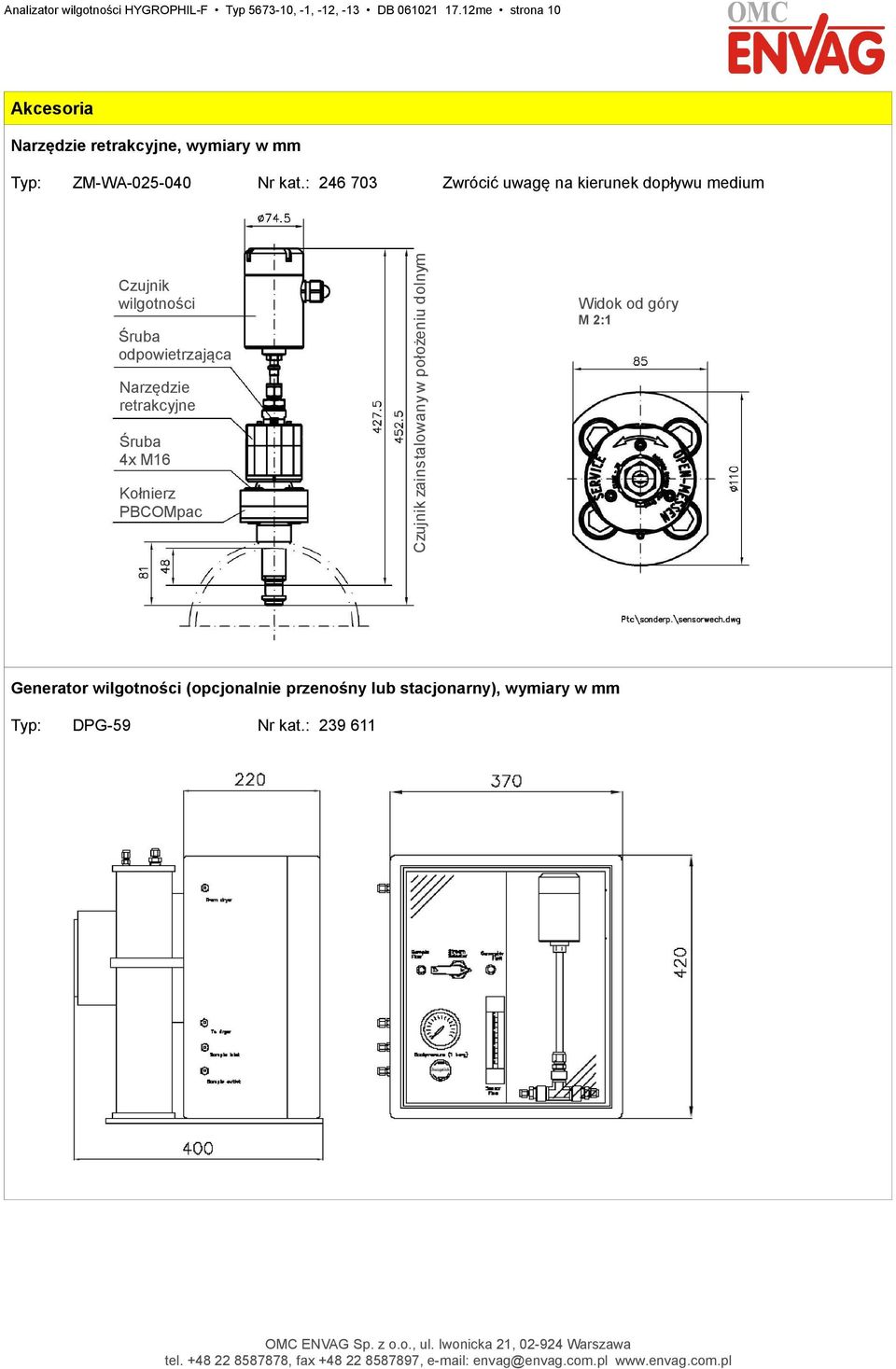

10 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 10 Narzędzie retrakcyjne, wymiary w mm ZM-WA Nr kat.: Zwrócić uwagę na kierunek dopływu medium Czujnik zainstalowany w położeniu dolnym Czujnik wilgotności Śruba odpowietrzająca Narzędzie retrakcyjne Śruba 4x M16 Kołnierz PBCOMpac Widok od góry M 2:1 Generator wilgotności (opcjonalnie przenośny lub stacjonarny), wymiary w mm DPG-59 Nr kat.:

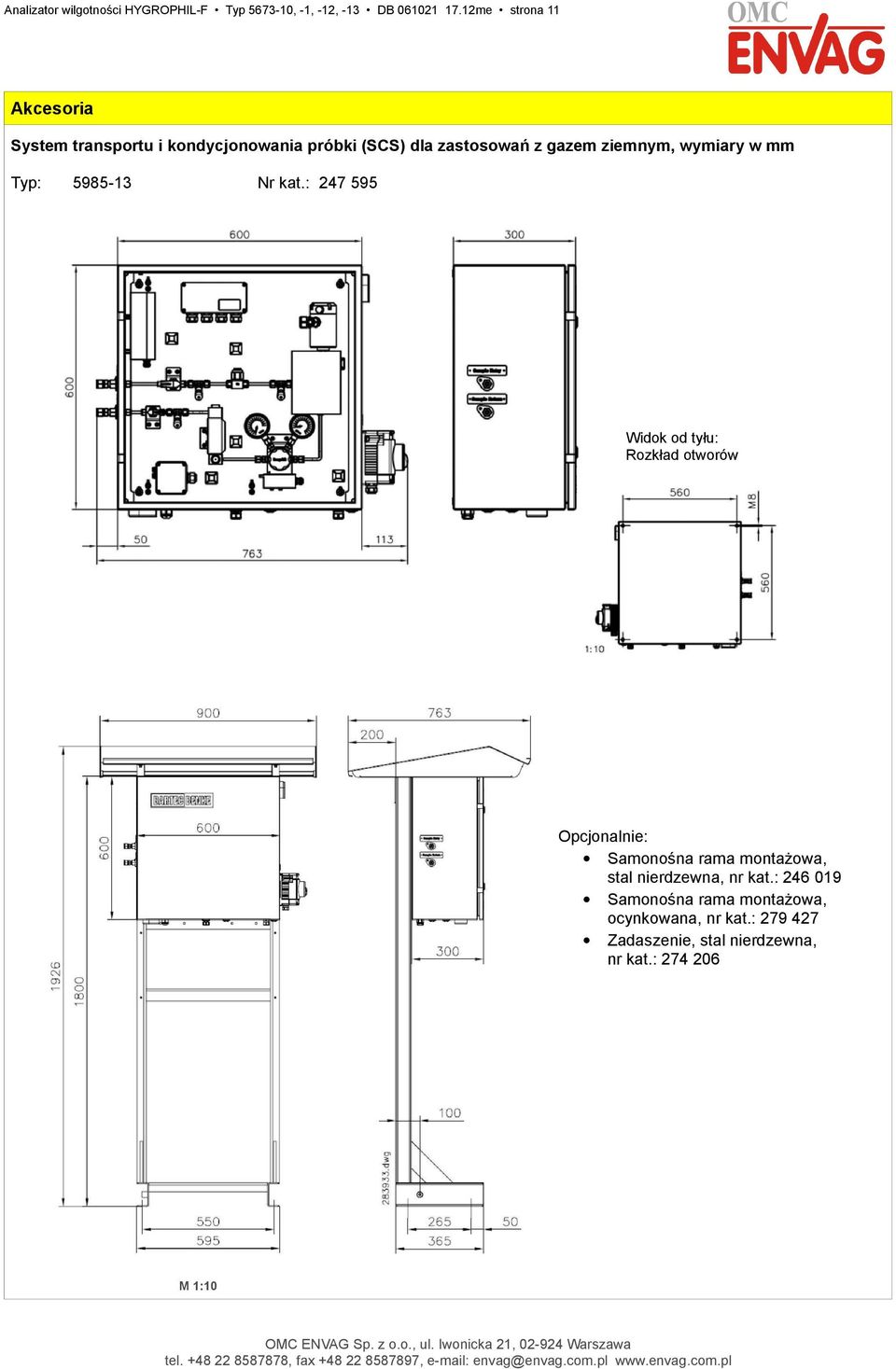

11 Analizator wilgotności HYGROPHIL-F Typ , -1, -12, -13 DB me strona 11 System transportu i kondycjonowania próbki (SCS) dla zastosowań z gazem ziemnym, wymiary w mm Nr kat.: Widok od tyłu: Rozkład otworów Opcjonalnie: Samonośna rama montażowa, stal nierdzewna, nr kat.: Samonośna rama montażowa, ocynkowana, nr kat.: Zadaszenie, stal nierdzewna, nr kat.: M 1:10
