SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

Transkrypt

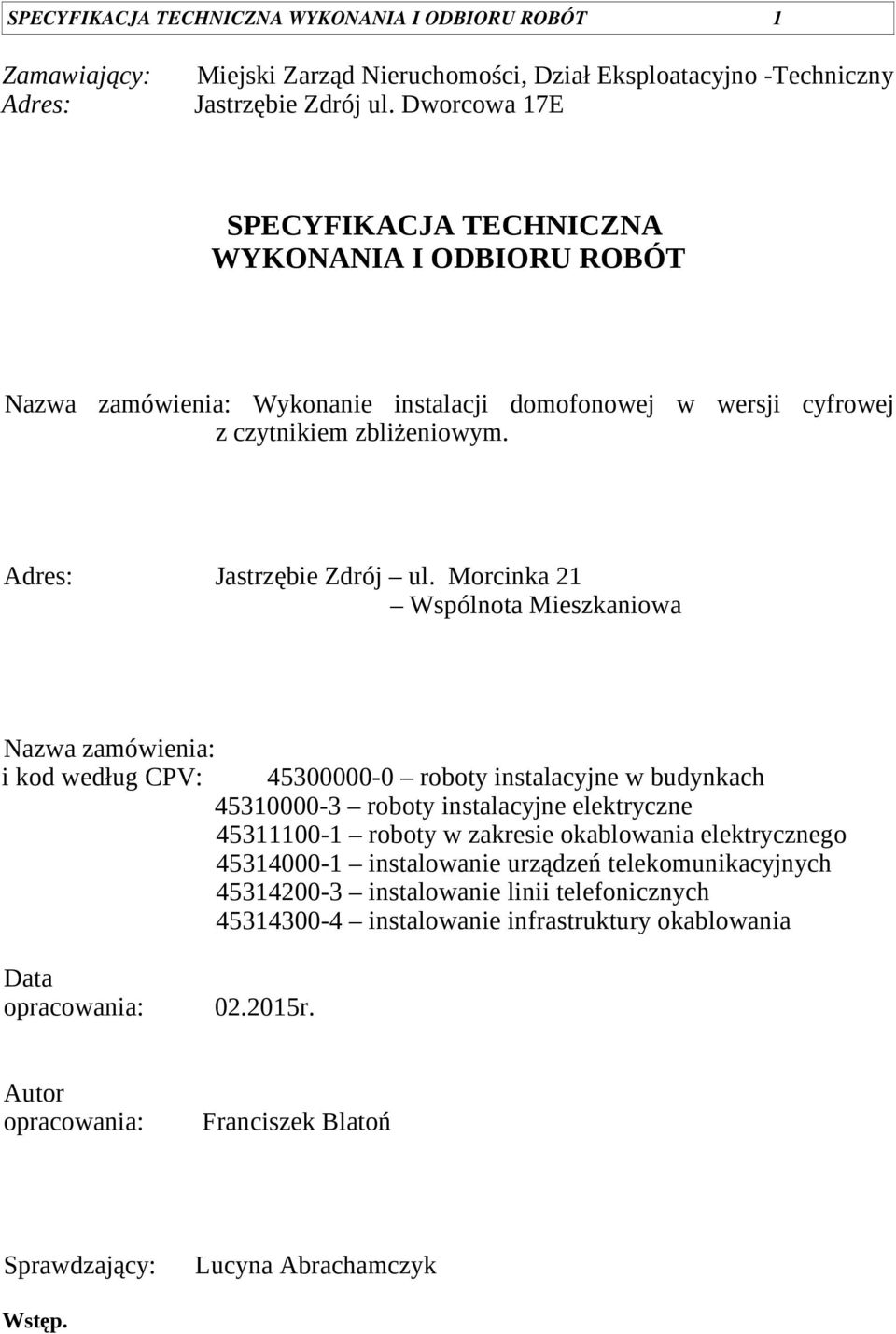

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 1 Zamawiający: Miejski Zarząd Nieruchomości, Dział Eksploatacyjno -Techniczny Adres: Jastrzębie Zdrój ul. Dworcowa 17E SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nazwa zamówienia: Wykona instalacji domofonowej w wersji cyfrowej z czytnikiem zbliżeniowym. Adres: Jastrzębie Zdrój ul. Morcinka 21 Wspólnota Mieszkaniowa Nazwa zamówienia: i kod według CPV: roboty instalacyjne w budynkach roboty instalacyjne elektryczne roboty w zakresie okablowania elektrycznego instalowa urządzeń telekomunikacyjnych instalowa linii telefonicznych instalowa infrastruktury okablowania Data opracowania: r. Autor opracowania: Franciszek Blatoń Sprawdzający: Lucyna Abrachamczyk Wstęp.

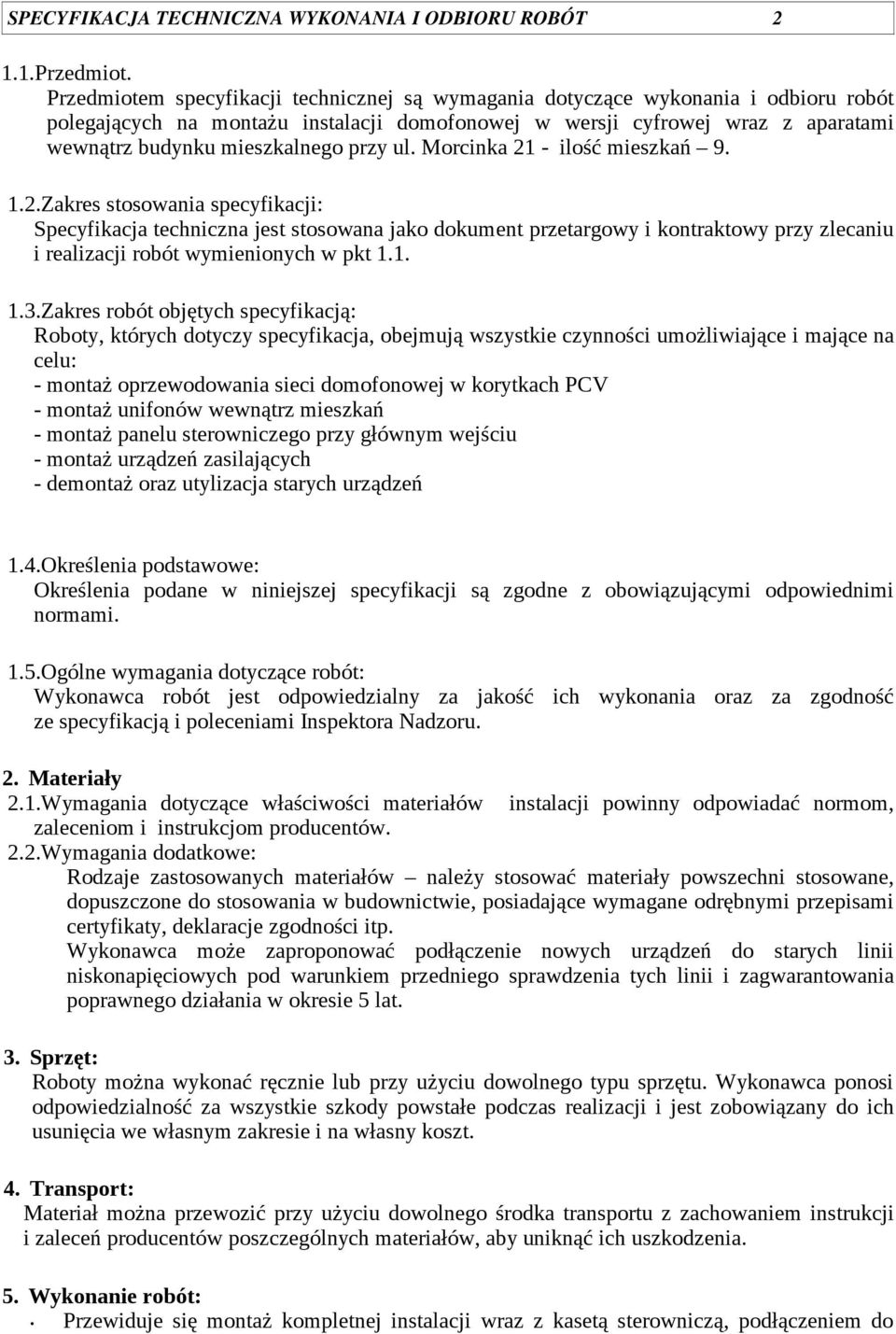

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Przedmiot. Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót polegających na montażu instalacji domofonowej w wersji cyfrowej wraz z aparatami wewnątrz budynku mieszkalnego przy ul. Morcinka 21 - ilość mieszkań Zakres stosowania specyfikacji: Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych specyfikacją: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu: - montaż oprzewodowania sieci domofonowej w korytkach PCV - montaż unifonów wewnątrz mieszkań - montaż panelu sterowniczego przy głównym wejściu - montaż urządzeń zasilających - demontaż oraz utylizacja starych urządzeń 1.4.Określenia podstawowe: Określenia podane w nijszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami. 1.5.Ogólne wymagania dotyczące robót: Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność ze specyfikacją i poleceniami Inspektora Nadzoru. 2. Materiały 2.1.Wymagania dotyczące właściwości materiałów instalacji powinny odpowiadać normom, zaleceniom i instrukcjom producentów. 2.2.Wymagania dodatkowe: Rodzaje zastosowanych materiałów należy stosować materiały powszechni stosowane, dopuszczone do stosowania w budownictwie, posiadające wymagane odrębnymi przepisami certyfikaty, deklaracje zgodności itp. Wykonawca może zaproponować podłącze nowych urządzeń do starych linii niskonapięciowych pod warunkiem przedgo sprawdzenia tych linii i zagwarantowania poprawnego działania w okresie 5 lat. 3. Sprzęt: Roboty można wykonać ręcz lub przy użyciu dowolnego typu sprzętu. Wykonawca ponosi odpowiedzialność za wszystkie szkody powstałe podczas realizacji i jest zobowiązany do ich usunięcia we własnym zakresie i na własny koszt. 4. Transport: Materiał można przewozić przy użyciu dowolnego środka transportu z zachowam instrukcji i zaleceń producentów poszczególnych materiałów, aby uniknąć ich uszkodzenia. 5. Wykona robót: Przewiduje się montaż kompletnej instalacji wraz z kasetą sterowniczą, podłączem do

3 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 3 elektrozaczepu w drzwiach wejściowych oraz dostawę i montaż wraz z podłączem aparatów odbiorczych w lokalach mieszkalnych, Instalacje wewnątrz budynku należy wykonać w korytkach elektroinstalacyjnych oraz wnękę pod kasetę sterowniczą (wraz z malowam wokół kasety), Podłącze do tablicy rozdzielczej, administracyjnej bez opomiarowania, Wykonana instalacja domofonowa ma umożliwiać otwiera drzwi wejściowych do budynku jak rówż komunikację głosową (poprzez słuchawkę zainstalowaną w lokalu mieszkalnym i kasetę sterującą zlokalizowaną przy drzwiach wejściowych; kaseta sterująca ma umożliwiać przywoła każdego z mieszkań), Zasila systemu jest zdefiniowane poprzez zasilacz 230VAC/18VDC zamontowany w lub obok tablicy rozdzielczej. Po wykonaniu robót należy wykonać dokumentację opisową i graficzną instalacji domofonowej zawierającą dokładne rozmieszcze przewodów i urządzeń, schemat podłączenia do tablicy administracyjnej w budynku oraz wykaz zastosowanych materiałów. 6.Kontrola jakości: Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadcze o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Po wykonaniu instalacji, okablowa należy sprawdzić skanerem okablowania 7. Zakres robót konserwacyjnych W ramach konserwacji instalacji domofonowej Wykonawca jest zobowiązany do: Czyszczenia, smarowania zamków, kontroli połączeń śrubowych w zamkach w drzwiach wejściowych budynku z instalacją domofonową. Czyszczenia i smarowania zaczepów elektromagnetycznych. Regulacji i drobnych napraw połączeń lutowanych w wzmacniaczu, puszkach rozgałęźnych i kasecie rozmownej. Bieżącej wymiany wizytówek z nazwiskami na zgłosze administratora lub użytkownika domofonu. Regulacji wzmocnia sygnału i linii przesyłowej. Wymiany zamków oraz daszków nad układami sterowania. Wymiany drobnych odcinków przewodów rozprowadzających. Likwidacji przerw pomiędzy abonentami. Usuwania awarii w termi 12 godzin od chwili zgłoszenia przez użytkownika mieszkania, a w przypadku możliwości jej usunięcia (brak dostępu do innych mieszkań) w termi możliwie najkrótszym do usunięcia. Sporządzania wykazu z konserwacji i usuniętych usterek, który będzie stanowił załącznik faktury. Konserwacja bieżąca obejmuje dewastacji, kradzieży, remontów kapitalnych oraz montażu samozamykaczy. 8. Obmiar robót: Zakres ilościowy robót należy sprawdzić we własnym zakresie na budynku. UWAGA: W ofercie należy wycenić materiały w oparciu o własne pomiary z uwzględm wszystkich materiałów pomocniczych zbędnych do realizacji zadania. 9. Odbiór robót:

4 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 4 Odbiór końcowy może być dokonany po pisemnym zgłoszeniu zakończenia robót przez Wykonawcę, - Po wykonaniu robót należy wykonać zbędne pomiary elektryczne i sporządzić protokół, -W trakcie odbioru należy przedstawić rówż dokumenty dopuszczające wszystkie zastosowane materiały do obrotu i powszechnego stosowania w budownictwie (deklaracje, certyfikaty, itp. 10. Przepisy związane: Obowiązujące zasady projektowania sieci logicznych i elektrycznych: - ISO/IEC 11801, EN (Okablowa strukturalne budynków) - EIA/TIA-568 (Okablowa telekomunikacyjne biurowców) - EIA/TIA- 569 (Kanały telekomunikacyjne i biurowcach) - EN , Kategoria 5, klasa D - EN 55022, klasa B emisja zakłóceń elektromagnetycznych - EN , odporność na zakłócenia - PN/E Instalacje elektryczne w obiektach budowlanych - Przepisy Budowy Urządzeń Elektroenergetycznych, Wyda II - Rozporządze Ministra Gospodarki Przestrzennej i budownictwa z dnia 14 grudnia 1994 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowa. - PBUE wyda II z 1988 r. - PN elektroenergetyczne i sterownicze li kablowe - Wytyczne Zakładu Energetycznego w sprawie linii kablowych - Dziennik Ustaw Nr 81 z 1990 r. - PN Ochrona od porażeń prądem elektrycznym 11.Ustalenia dodatkowe: Oferta na wykona robót powinna zawierać: a) opis techniczny wykonania robót, b) opis techniczny rodzaju zastosowanej instalacji i urządzeń z załączem certyfikatów, deklaracji zgodności itp. c) koszt wykonania całości zadania, tj. montażu instalacji wraz z obsługą bieżącą i konserwacją w okresie gwarancji, d) deklaracja o udzieleniu gwarancji na wykona robót (minimum 3 lata) UWAGA: W ofercie należy wycenić wszystkie materiały w oparciu o własne pomiary z uwzględm wszystkich materiałów pomocniczych zbędnych do realizacji zadania. Podstawa płatności Zasady płatności zgod z zawartą umową. Podstawą wypłaty wynagrodzenia będzie protokół podpisany przez inspektora nadzoru. Ustalenia dodatkowe: Nie dotyczy Załączniki: -Wzór protokołu z kontroli sprawności domofonu.

5 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 5 PROTOKÓŁ Z KONTROLI SPRAWNOŚCI DOMOFONU I PRZEPROWADZONYCH CZYNNOŚCI KONSERWACYJNYCH w miesiącu... Adres budynku: ul.... nr... kl... WYKONANE CZYNNOŚCI SERWISOWE: Lp. Czynności serwisowe Przeprowadzono Tak/Nie 1. Czyszcze smarowa zamków, kontrola połączeń śrubowych w zamkach, w drzwiach wejściowych do budynków 2. Czyszcze i smarowa zaczepów elektromagnetycznych 3. Regulacja i drobna naprawa samozamykaczy 4. Kontrola i naprawa połączeń lutowanych we wzmacniaczach, puszkach rozgałęźnych i kasecie rozmownej 5. Bieżąca wymiana wizytówek z nazwiskami na zgłosze administratora budynku lub użytkownika domofonu 6. Regulacja wzmocnia sygnału i linii przesyłowej 7. Wymiana daszków nad układami sterowania, wymiana zamków 8. Wymiana drobnych odcinków przewodów rozprowadzających 9. Likwidacja przerw pomiędzy abonentami 10. Inne czynności serwisowe przeprowadzone podczas kontroli Czynności zawarte w pkt. 1,2,3 podlegają obowiązkowemu wykonaniu minimum jeden raz w miesiącu, co należy potwierdzić w protokole z kontroli, stanowiącym obligatoryjny załącznik do comiesięcznej faktury. Brak protokołu i załączników potwierdzających wykona czynności będzie podstawą do przyjęcia faktury. Na podstawie przeprowadzonych czynności serwisowych stwierdza się, że instalacja domofonowa jest sprawna. Podpis Wykonawcy Podpis Inspektora Nadzoru Podpisany protokół z kontroli stanowi podstawę do wystawienia faktury Załączniki: * * w przypadku wbudowania materiałów należy dołączyć dokumentację określoną w specyfikacji (certyfikat, deklaracja zgodności itd.)
