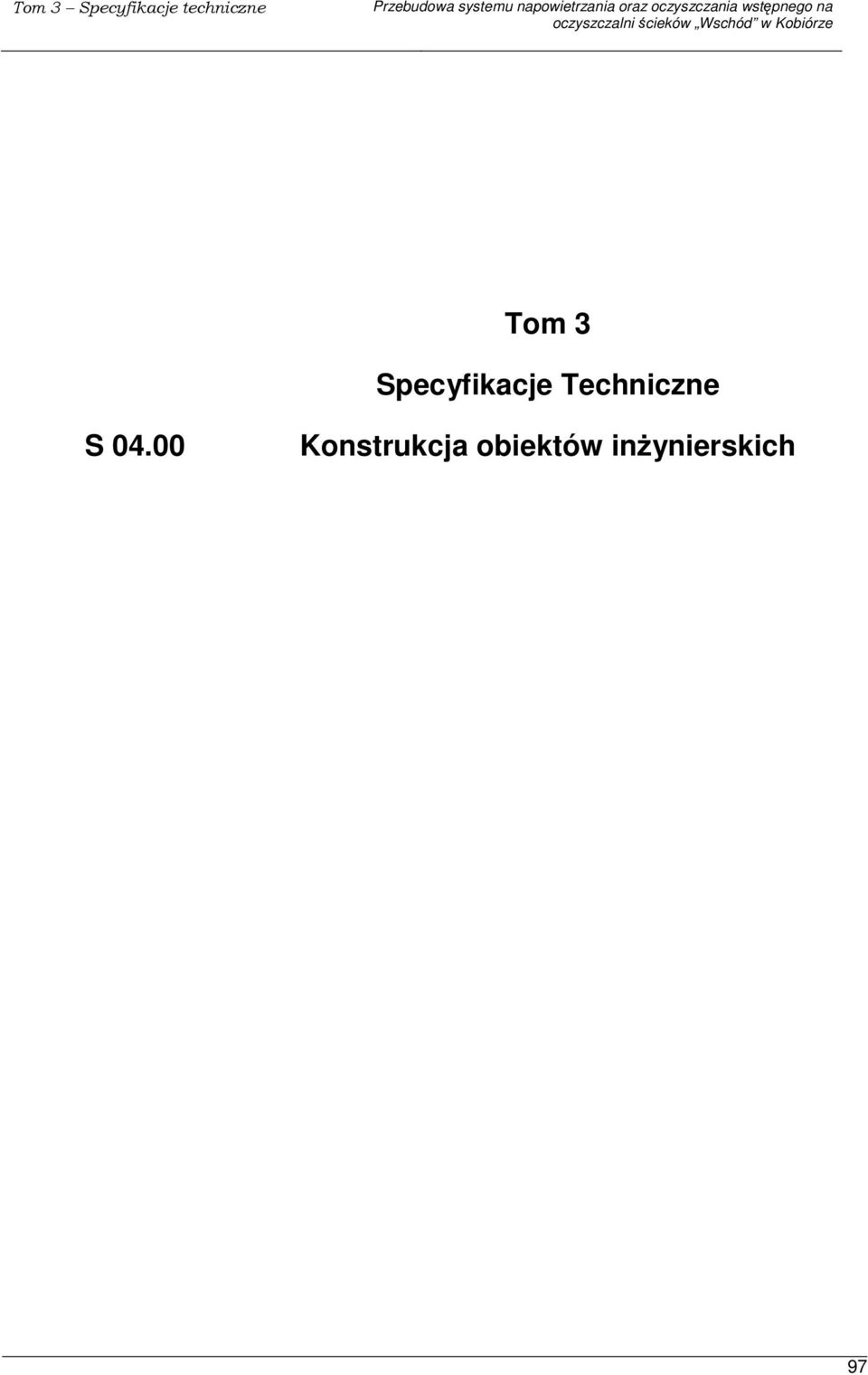

1 Tom 3 Specyfikacje Techniczne S Konstrukcja obiektów inynierskich 97

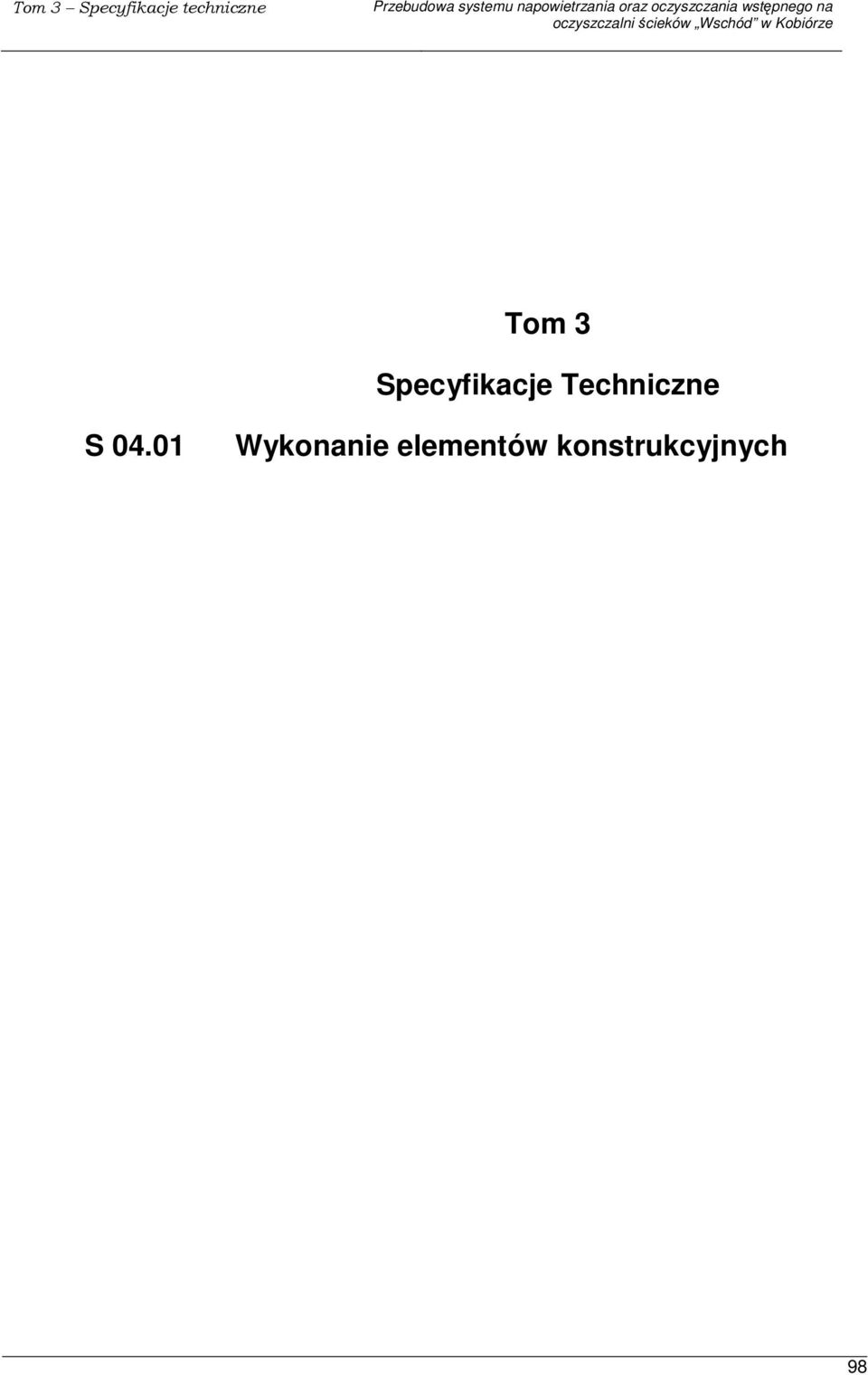

2 Tom 3 Specyfikacje Techniczne S Wykonanie elementów konstrukcyjnych 98

3 Spis treci 1. WSTP 1.1. Przedmiot specyfikacji technicznej 1.2. Zakres stosowania specyfikacji technicznej 1.3. Zakres robót objtych specyfikacj techniczn 1.4. Nazwy i kody robót wg Wspólnego Słownika Zamówie 1.5. Podstawowe okrelenia 1.6. Ogólne wymagania dotyczce robót 2. MATERIAŁY Odbiór materiałów na budowie Składowanie materiałów. 3. SPRZT. 4. TRANSPORT. 5. WYKONANIE ROBOT Stacja dmuchaw 5.2. Sitopiaskownik 5.3. Zabezpieczenie przeciwpoarowe 6. KONTROLA JAKOCI ROBOT 6.1. Kontrola techniczna 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót Zasady okrelania iloci robót i materiałów Urzdzenia i sprzt pomiarowy Czas przeprowadzenia obmiaru. 8. ODBIÓR ROBOT. 9. PODSTAWA PŁATNOCI Ustalenia ogólne Podstawa płatnoci. 10. NORMY I DOKUMENTY ZWIZANE Normy Inne dokumenty 99

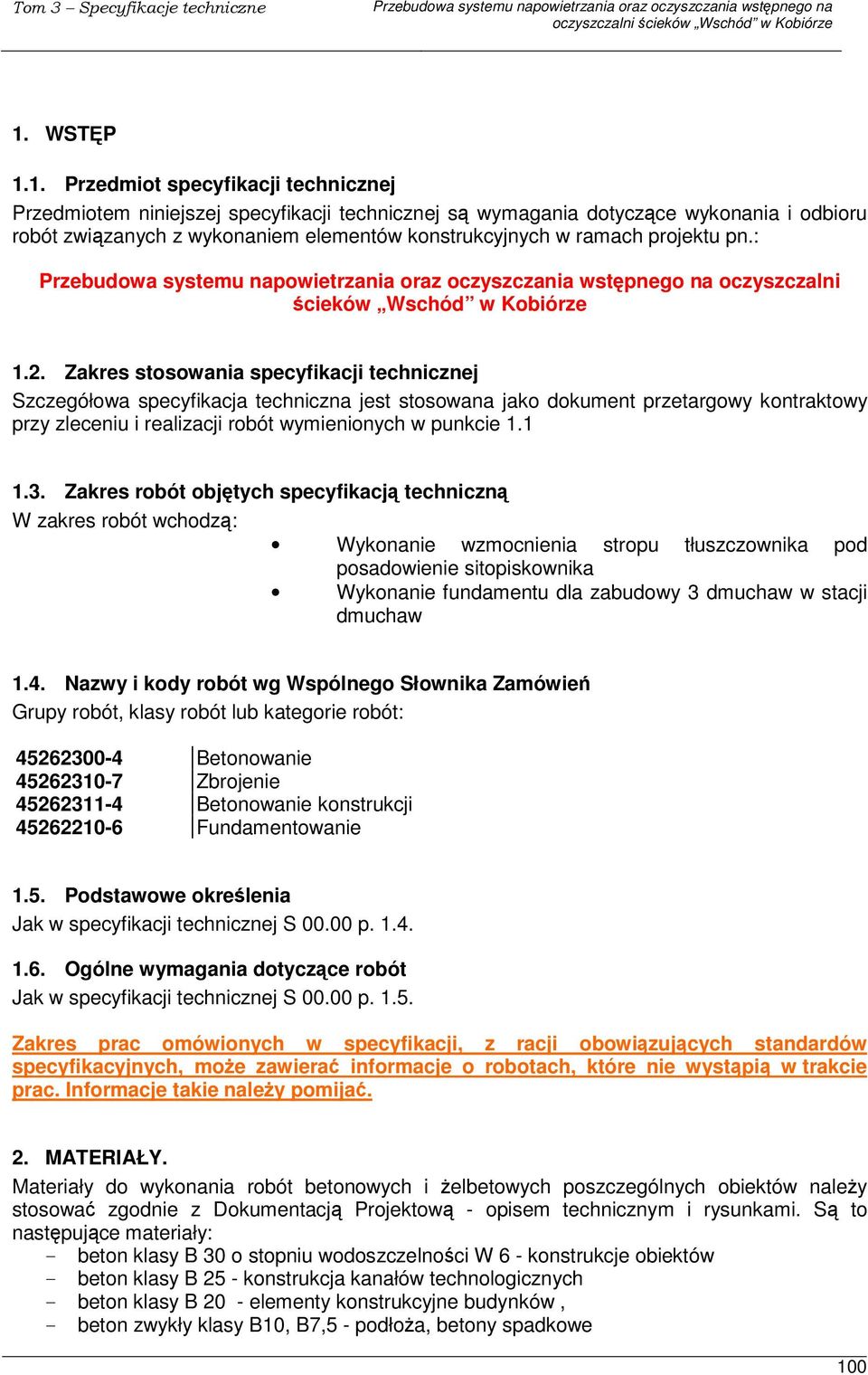

4 1. WSTP 1.1. Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem elementów konstrukcyjnych w ramach projektu pn.: oczyszczalni cieków Wschód w Kobiórze 1.2. Zakres stosowania specyfikacji technicznej Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objtych specyfikacj techniczn W zakres robót wchodz: Wykonanie wzmocnienia stropu tłuszczownika pod posadowienie sitopiskownika Wykonanie fundamentu dla zabudowy 3 dmuchaw w stacji dmuchaw 1.4. Nazwy i kody robót wg Wspólnego Słownika Zamówie Grupy robót, klasy robót lub kategorie robót: Betonowanie Zbrojenie Betonowanie konstrukcji Fundamentowanie 1.5. Podstawowe okrelenia Jak w specyfikacji technicznej S p Ogólne wymagania dotyczce robót Jak w specyfikacji technicznej S p Zakres prac omówionych w specyfikacji, z racji obowizujcych standardów specyfikacyjnych, moe zawiera informacje o robotach, które nie wystpi w trakcie prac. Informacje takie naley pomija. 2. MATERIAŁY. Materiały do wykonania robót betonowych i elbetowych poszczególnych obiektów naley stosowa zgodnie z Dokumentacj Projektow - opisem technicznym i rysunkami. S to nastpujce materiały: - beton klasy B 30 o stopniu wodoszczelnoci W 6 - konstrukcje obiektów - beton klasy B 25 - konstrukcja kanałów technologicznych - beton klasy B 20 - elementy konstrukcyjne budynków, - beton zwykły klasy B10, B7,5 - podłoa, betony spadkowe 100

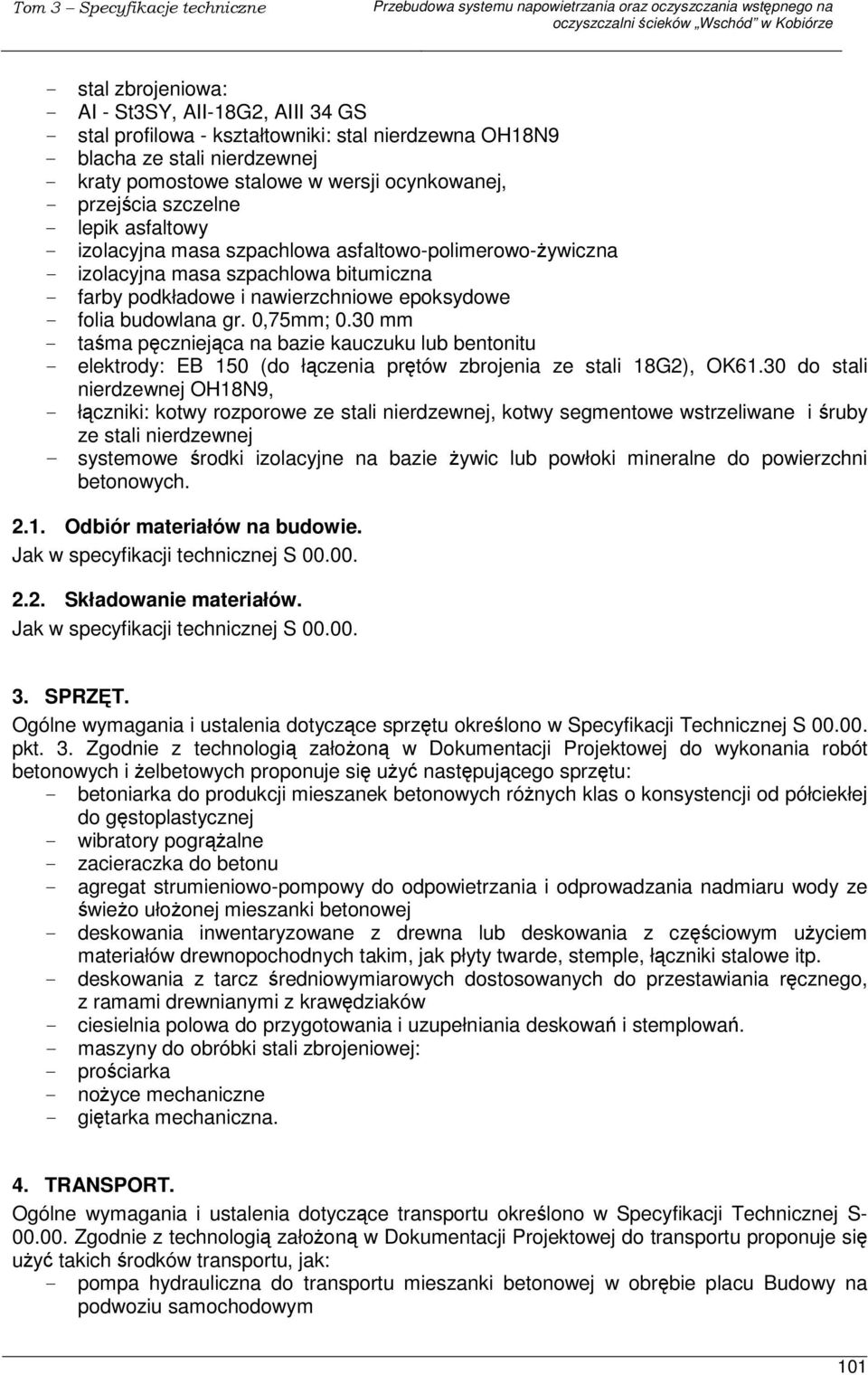

5 - stal zbrojeniowa: - AI - St3SY, AII-18G2, AIII 34 GS - stal profilowa - kształtowniki: stal nierdzewna OH18N9 - blacha ze stali nierdzewnej - kraty pomostowe stalowe w wersji ocynkowanej, - przejcia szczelne - lepik asfaltowy - izolacyjna masa szpachlowa asfaltowo-polimerowo-ywiczna - izolacyjna masa szpachlowa bitumiczna - farby podkładowe i nawierzchniowe epoksydowe - folia budowlana gr. 0,75mm; 0.30 mm - tama pczniejca na bazie kauczuku lub bentonitu - elektrody: EB 150 (do łczenia prtów zbrojenia ze stali 18G2), OK61.30 do stali nierdzewnej OH18N9, - łczniki: kotwy rozporowe ze stali nierdzewnej, kotwy segmentowe wstrzeliwane i ruby ze stali nierdzewnej - systemowe rodki izolacyjne na bazie ywic lub powłoki mineralne do powierzchni betonowych Odbiór materiałów na budowie. Jak w specyfikacji technicznej S Składowanie materiałów. Jak w specyfikacji technicznej S SPRZT. Ogólne wymagania i ustalenia dotyczce sprztu okrelono w Specyfikacji Technicznej S pkt. 3. Zgodnie z technologi załoon w Dokumentacji Projektowej do wykonania robót betonowych i elbetowych proponuje si uy nastpujcego sprztu: - betoniarka do produkcji mieszanek betonowych rónych klas o konsystencji od półciekłej do gstoplastycznej - wibratory pogralne - zacieraczka do betonu - agregat strumieniowo-pompowy do odpowietrzania i odprowadzania nadmiaru wody ze wieo ułoonej mieszanki betonowej - deskowania inwentaryzowane z drewna lub deskowania z czciowym uyciem materiałów drewnopochodnych takim, jak płyty twarde, stemple, łczniki stalowe itp. - deskowania z tarcz redniowymiarowych dostosowanych do przestawiania rcznego, z ramami drewnianymi z krawdziaków - ciesielnia polowa do przygotowania i uzupełniania deskowa i stemplowa. - maszyny do obróbki stali zbrojeniowej: - prociarka - noyce mechaniczne - gitarka mechaniczna. 4. TRANSPORT. Ogólne wymagania i ustalenia dotyczce transportu okrelono w Specyfikacji Technicznej S Zgodnie z technologi załoon w Dokumentacji Projektowej do transportu proponuje si uy takich rodków transportu, jak: - pompa hydrauliczna do transportu mieszanki betonowej w obrbie placu Budowy na podwoziu samochodowym 101

6 - przyczepa do transportu stali zbrojeniowej i dłuyc. Czas pomidzy wymieszaniem betonu a jego wbudowaniem nie moe przekracza 45 minut 5. WYKONANIE ROBOT. Wykonawca przedstawi Inynierowi do akceptacji projekt organizacji i harmonogram robót uwzgldniajcy wszystkie warunki, w jakich bd wykonane zwizane z wykonaniem instalacji wentylacji w budynkach. Roboty instalacyjne naley wykonywa zgodnie z "Warunkami technicznymi wykonania robót budowlano-montaowych" cz. II. Instalacje sanitarne i przemysłowe. Prace betonowe i elbetowe zbiorników winny odpowiada nastpujcym normom: - Wymiary wg PN-84/B Prace betonowe wg PN-B-03264:1999 oraz PN-63/B Szczelno zbiorników na cieki zbada zgodnie z norm PN-B-10702:1999. Wodocigi i kanalizacja. Zbiorniki. Wymagania i badania przy odbiorze. - Warunki techniczne wykonania i odbioru robót budowlano - montaowych. - Instrukcja 240 ITB. Instrukcja zabezpieczenia przed korozj konstrukcji betonowych i elbetowych. Konstrukcje stalowe winny odpowiada zaleceniom normy PN-B-06200: Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. oraz normom branowym odnonie wykonania robót spawalniczych ( PN-75/M , PN-74/M ) Stacja dmuchaw W stacji dmuchaw naley sku istniejc płyt betonow zbrojon o wymiarach 2,1 m x 3,9m i gruboci 0,2m. -Zerwa posadzk do warstwy nonej pod projektowan płyt fundamentowa dmuchaw o wymiarach 1,46m x 4,67m a do warstwy zasadniczej -betonu - przyjto ok. 5cm warstw istniejcej posadzki. Nawierci istniejc płyt betonow i wpuci 27 prtów fi 16 mm w rozstawie co 0,5m. Prty maj za zadanie nawizanie si do warstwy istniejcej i stworzenie konstrukcji szczepnej. Projektowana płyt pod dmuchawy o wymiaraqch 0,15x1,46x4,67m zazbroi siatk z prtów fi 8mm o rozstawie 15x15cm oraz wyla betonem B20. Stosowa stal 18G2 (łacznie przewiduje sie wykorzytsanie 58,3 kg stali zbrojeniowej). Płyt pod dmuchawy naley zala i zatrze na gładko. Zatrze na gładko i odtworzy posadzk po skuciu starej istniejcej płyty pod dmuchawy. Dmuchawy do projektowanej płyty mocowa z wykorzytsaniem podkładek amortyzujcych - eelementy instalacji odizolowa od konstrukcji podkładkami z gumy Sitopiaskownik Sitopiaskownik naley posadowi na czci właciwej zbiornika tłuszczownika. W tym celu nalezy pod stopy montaowe urzdzenia rozebra istniejc nawierzchni w miejscu posadowienia tj. płyty chodnikowe z podbudow a do lica elbetowej płyty zbiornika. Urzdzenie mocowa do płyty za pomoc kołków wklejanych typu Hilti. Po zabudowie urzdzenia nawierzchni wokół stóp montaowych odtworzy. 102

7 5.3. Zabezpieczenie przeciwpoarowe Według załoe projektowych 6. KONTROLA JAKOCI ROBOT 6.1. Kontrola techniczna Kontrola jakoci wykonania robót polega na sprawdzeniu zgodnoci wykonania robót z Dokumentacj Projektow, Specyfikacj Techniczn i poleceniami Nadzoru. Kontroli jakoci podlega wykonanie: - deskowa, - zbrojenia, - osadzenia elementów ze stali profilowanej i rur ochronnych dla przej instalacji technologicznych, - betonowania, - izolacji. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót. Obmiar robót bdzie okrela faktyczny zakres wykonywanych robót zgodnie z dokumentacj projektow, specyfikacjami technicznymi, w jednostkach ustalonych w przedmiarze. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inyniera o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do rejestru obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w przedmiarze robót / wykazie cen lub gdzie indziej w specyfikacjach technicznych nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione według instrukcji Inynierowi na pimie. Obmiar gotowych robót bdzie przeprowadzony z czstoci wymagan do celu miesicznej płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w kontrakcie lub oczekiwanym przez Wykonawc i Inyniera Zasady okrelania iloci robót i materiałów. Obmiar robót bdzie okrelał faktyczny zakres wykonanych robót i zainstalowanego sprztu w jednostkach ustalonych w Przedmiarze. Jednostk obmiaru na poszczególnych obiektach s: - m 3 wbudowanego betonu na podstawie Dokumentacji Projektowej i pomiaru w terenie - m 2 izolacji powłokowych na podstawie Dokumentacji Projektowej i pomiaru w terenie - m 2 pokrycia z krat pomostowych, na podstawie Dokumentacji Projektowej i pomiaru w terenie - m dylatacji, barierki na podstawie Dokumentacji Projektowej i pomiaru w terenie - kg wykonania (przygotowania i montau) zbrojenia na podstawie Dokumentacji Projektowej i pomiaru w terenie - kg konstrukcji ze stali kształtowej na podstawie Dokumentacji Projektowej i pomiaru w terenie - szt przejcia szczelnego, włazu, studni z prefabrykatów, kominów wentylacyjnych, na podstawie Dokumentacji Projektowej i pomiaru w terenie. 103

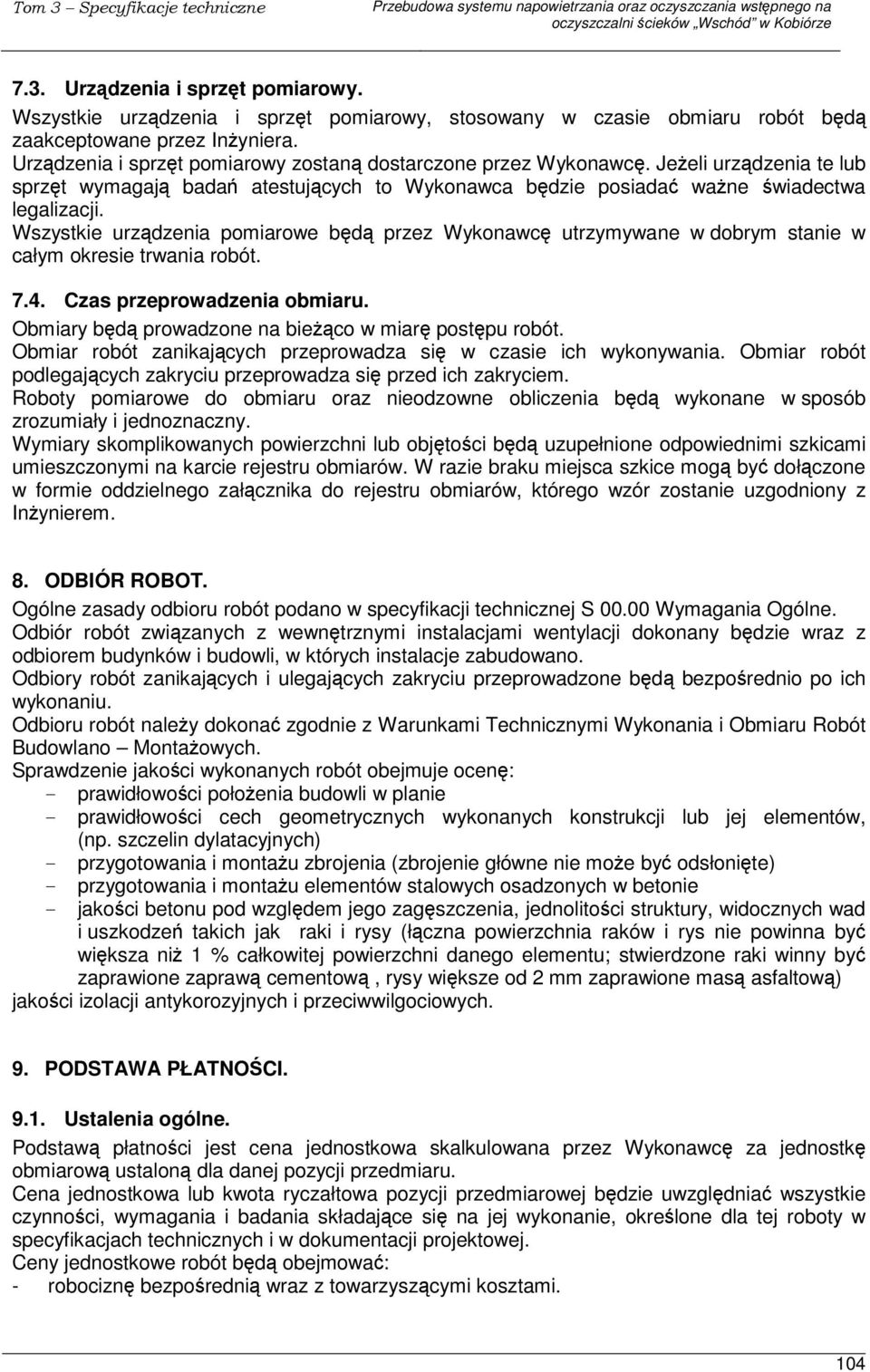

8 7.3. Urzdzenia i sprzt pomiarowy. Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót bd zaakceptowane przez Inyniera. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca bdzie posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie w całym okresie trwania robót Czas przeprowadzenia obmiaru. Obmiary bd prowadzone na bieco w miar postpu robót. Obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie rejestru obmiarów. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do rejestru obmiarów, którego wzór zostanie uzgodniony z Inynierem. 8. ODBIÓR ROBOT. Ogólne zasady odbioru robót podano w specyfikacji technicznej S Wymagania Ogólne. Odbiór robót zwizanych z wewntrznymi instalacjami wentylacji dokonany bdzie wraz z odbiorem budynków i budowli, w których instalacje zabudowano. Odbiory robót zanikajcych i ulegajcych zakryciu przeprowadzone bd bezporednio po ich wykonaniu. Odbioru robót naley dokona zgodnie z Warunkami Technicznymi Wykonania i Obmiaru Robót Budowlano Montaowych. Sprawdzenie jakoci wykonanych robót obejmuje ocen: - prawidłowoci połoenia budowli w planie - prawidłowoci cech geometrycznych wykonanych konstrukcji lub jej elementów, (np. szczelin dylatacyjnych) - przygotowania i montau zbrojenia (zbrojenie główne nie moe by odsłonite) - przygotowania i montau elementów stalowych osadzonych w betonie - jakoci betonu pod wzgldem jego zagszczenia, jednolitoci struktury, widocznych wad i uszkodze takich jak raki i rysy (łczna powierzchnia raków i rys nie powinna by wiksza ni 1 % całkowitej powierzchni danego elementu; stwierdzone raki winny by zaprawione zapraw cementow, rysy wiksze od 2 mm zaprawione mas asfaltow) jakoci izolacji antykorozyjnych i przeciwwilgociowych. 9. PODSTAWA PŁATNOCI Ustalenia ogólne. Podstaw płatnoci jest cena jednostkowa skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji przedmiaru. Cena jednostkowa lub kwota ryczałtowa pozycji przedmiarowej bdzie uwzgldnia wszystkie czynnoci, wymagania i badania składajce si na jej wykonanie, okrelone dla tej roboty w specyfikacjach technicznych i w dokumentacji projektowej. Ceny jednostkowe robót bd obejmowa : - robocizn bezporedni wraz z towarzyszcymi kosztami. 104

9 - warto zuytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy. - warto pracy sprztu wraz z towarzyszcymi kosztami. - koszty porednie, zysk kalkulacyjny i ryzyko. Do cen jednostkowych nie naley wlicza podatku VAT Podstawa płatnoci. Płatno za wykonane i dostarczone elementy instalacji wentylacji obejmuje: - wszelkie koszty zwizane z dostarczeniem materiałów i urzdze na plac budowy, - przygotowanie podłoa pod zabudow urzdze - monta elementów mocujcych - niezbdne próby i pomiary, 10. NORMY I DOKUMENTY ZWI ZANE Normy Konstrukcje betonowe (prefabrykowane 1 wykonane na miejscu) PN-B Konstrukcje betonowe, elbetowe i sprone - Obliczenia statyczne i projektowanie PN-80/B Antykorozyjne zabezpieczenia w budownictwie - Konstrukcje betonowe i elbetowe - Klasyfikacja i okrelenie rodowisk PN-82/ Obcienia budowli - Zasady ustalania wartoci PN-82/B Obcienia budowli - Obcienia stałe PN-82/B Obcienia budowli - Obcienia zmienne technologiczne - Podstawowe obcienia technologiczne i montaowe PN-82/B Obcienia budowli - Obcienia zmienne technologiczne - Obcienia pojazdami PN-80/B Obcienia budowli - Obcienia w obliczeniach statycznych - Obcienie niegiem PN-77/B Obcienia w obliczeniach statycznych - Obcienie wiatrem PN-87/B Obcienia budowli - Obcienia zmienne rodowiskowe - Obcienie oblodzeniem PN-86/B Obcienia budowli - Obcienia zmienne rodowiskowe - Obcienie temperatur PN-90/B Projekty budowlane - Obliczenia statyczne PN-76/B Konstrukcje i podłoa budowli - Ogólne zasady oblicze PN-81/B Grunty budowlane - Posadowienie bezporednie budowli - Obliczenia statyczne i projektowanie PN-90/B Konstrukcje stalowe - Obliczenia statyczne i projektowanie PN-88/B Beton zwykły PN-71/B Konstrukcje z wielkowymiarowych prefabrykatów elbetowych - Wymagania w zakresie wykonywania i badania przy odbiorze PN-89/H Stal okrelonego zastosowania - Stal do zbrojenia betonu - Gatunki PN-82/H Walcówka i prty stalowe do zbrojenia betonu PN-86/B Kruszywa mineralne do betonu PN-85/B Domieszki do betonu - KlasyfIkacja i okrelenia PN-88/B Cement portlandzki PN-88/B Cement hutniczy PN-88/B Materiały budowlane - Woda do betonów i zaprawpn-80/b Prefabrykaty budowlane z betonu - Metody pomiaru cech geometrycznych 105

10 Konstrukcje stalowe - lista norm i przepisów PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-82/B Obcienia budowli. Zasady ustalania wartocipn-86/b Obcienia budowli. Obcienia zmienne rodowiskowe. Obcienie temperatur PN-85/B Ocena szkodliwoci drga przekazywanych przez podłoe na budynki PN-90/B Projekty budowlane. Obliczenia statyczne PN-76/B Konstrukcje i podłoa budowli. Ogólne zasady oblicze PN-B-03215:1998 Konstrukcje stalowe - Połczenia z fundamentami - Projektowanie i wykonanie PN-85/H Staliwo wglowe konstrukcyjne. Gatunki PN-83/H Stal niskostopowa konstrukcyjna trudno rdzewiejca. Gatunki PN-86/H Stal niskostopowa o podwyszonej wytrzymałoci. Gatunki PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki PN-89/H-84023/07 Stal okrelonego zastosowania. Stal na rury. Gatunki PN-75/M Spawanie łukowe elektrodami otulonymi stali wglowych i niskostopowych. Przygotowanie brzegów do spawania PN-73/M Spawanie łukiem krytym stali wglowych i niskostopowych. Przygotowanie brzegów do spawania PN-87/M Spawalnictwo. Klasyfikacja wadliwoci złczy spawanych na podstawie radiogramów PN-76/M Spawalnictwo. Cicie gazowe stali wglowych o gruboci mm. Jako powierzchni cicia PN-82/M-82054/03 ruby, wkrty i nakrtki. Własnoci mechaniczne rub i wkrtów PN-85/M ruby ze łbem szecioktnym PN-85/M ruby z łbem szecioktnym z gwintem na całej długoci PN-ISO 5261:1994 Rysunek techniczny dla konstrukcji metalowych PN-ISO 5261/Ak Rysunek techniczny dla konstrukcji metalowych PN-86/B Antykorozyjne zabezpieczenia w budownictwie - Ogólne zasady uytkowania, konserwacji i napraw PN-EN Wyroby walcowane na gorco z niestopowych stali konstrukcyjnych - Warunki techniczne dostawy PN-EN Powłoki metalowe i inne nieorganiczne - Natryskiwane cieplnie - Cynk, aluminium i inne stopy PN-EN Ogólne kryteria dotyczce deklaracji zgodnoci wydawanej przez dostawców PN-EN PN-ISO 5817 Złcza stalowe spawane łukowo - Wytyczne do okrelania poziomów jakoci według niezgodnoci spawalniczych PN-EN PN-ISO 6520 Klasyfikacja niezgodnoci spawalniczych w złczach spawanych metali wraz z objanieniami PN-92/H Stal - Rodzaje dokumentów kontrolnych PN-86/H Ochrona przed korozj - Pomiar gruboci powłok metalowych metodami nieniszczcymi PN-68/H-0465D Klasyfikacja klimatów - Rodzaje wykonania wyrobów technicznych PN-71/H Ochrona przed korozj - Klasyfikacja i okrelenie agresywnoci korozyjnej rodowisk PN-70/H Ochrona przed korozj - Przygotowanie powierzchni stali, staliwa i eliwa do malowania - Ogólne wytyczne PN-70/H Ochrona przed korozj - Ocena przygotowania powierzchni stali i eliwa do malowania - Ogólne wytyczne PN-71/H Ochrona przed korozj - Malowanie powierzchni stalowych - Ogólne wytyczne PN-ISO 4464 Tolerancje w budownictwie - Zwizki midzy rónymi rodzajami odchyłek tolerancji stosowanymi w wymaganiach 106

11 PN-91/M Podstawy zamiennoci - Układ tolerancji i pasowa - Pola tolerancji i odchyłki graniczne wymiarów do 3150 mm PN-87/M Spawalnictwo - Klasyfikacja konstrukcji spawanych PN-87/M Spawalnictwo - Zakłady stosujce procesy spawalnicze - Podział PN-78/M Spawalnictwo - Złcza spawane w konstrukcjach stalowych - Podział i wymagania PN-65/M Spawanie gazowe stali niskowglowych i niskostopowych - Rowki do spawaniapn-75/m Spawanie łukowe elektrodami otulonymi stali wglowych i niskostopowych - Przygotowanie brzegów do spawania PN-65/M Spawanie argonowe elektroda nietopliw stali stopowych - Rowki do spawania PN-73/M Topniki do spawania i napawania łukiem krytym PN-88/M Spawalnictwo - Druty lite do spawania i napawania stali PN-91/M Spawalnictwo - Elektrody stalowe otulone do spawania i napawania - Ogólne wymagania i badania PN-88/M Spawalnictwo - Elektrody stalowe otulone do spawania stali niskowglowych i stali niskostopowych o podwyszonej wytrzymałoci PN-74/M Elektrody otulone do spawania stali niskostopowych przeznaczonych do pracy w podwyszonych temperaturach PN-64/M Próba twardoci złczy spawanych i zgrzewanych PN-89/M Spawalnictwo - Wadiiwoci złczy spawanych - Oznaczanie klasy wadliwoci na podstawie ogldzin zewntrznych PN-89/M Spawalnictwo - Klasyfikacja wadliwoci złczy spawanych na podstawie wyników bada ultradwikowych PN-/M Spawalnictwo - Egzaminy spawaczy i zgrzewaczy PN-77/M Podkładki - Wymagania i badania PN-78/M Podkładki okrgłe zgrubne PN-79/M Podkładki klinowe do dwuteowników PN-79/M Podkładki klinowe do ceowników PN-83/M Podkładki okrgłe do połasze spranych PN-85/M ruby ze łbem szeciokatnym PN-86/M Nakrtki szecioktne PN-83/M Nakrtki szecioktne powikszone do połasze spranych PN-83/M ruby ze łbem szecioktnym powikszonym do połcze spranych PN-85/B Antykorozyjne zabezpieczenia w budownictwie, Ogólne zasady ochrony BN-89/ Ochrona przed korozj. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych i eliwnych. Wymagania i badania. BN-85/ Antykorozyjne zabezpieczenia w budownictwie. Ogólne zasady ochrony Inne dokumenty Warunki Techniczne wykonania i odbioru robót budowlano-montaowych - tom II 107
