SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE

Transkrypt

1 M STAL ZBROJENIOWA KLASY A-IIIN ( BST 500 S lub B500SP). 1. WSTP Przedmiot SST. Przedmiotem niniejszej SST s wymagania dotyczce wykonania i odbioru robót zbrojarskich zwizanych z przebudow mostu na rzece Krzna Północna cigu drogi powiatowej Nr 1316L w miejscowoci Trzebieszów Zakres stosowania SST. SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST. Ustalenia zawarte w niniejszej SST dotycz zasad prowadzenia robót zwizanych z przygotowaniem i montaem zbrojenia z prtów stalowych wiotkich klasy A-IIIN ( BST 500/B500SP ) na niej wymienione elementy mostu: - podpory kładki, - korpusy przyczółków kładki, - skrzydełka kładki 1.4. Okrelenia podstawowe. Prty stalowe wiotkie - prty stalowe o przekroju kołowym gładkie lub ebrowane o rednicy do 40 mm. Pozostałe okrelenia podane w niniejszej SST s zgodne z obowizujcymi odpowiednimi normami i z definicjami podanymi w SST D-M "Wymagania ogólne" Ogólne wymagania dotyczce robót. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inyniera. Ogólne wymagania dotyczce robót podano w SST D-M "Wymagania ogólne", pkt MATERIAŁY Warunki ogólne stosowania materiałów. Warunki ogólne stosowania materiałów podano w SST D-M "Wymagania ogólne", pkt Klasy i gatunki stali zbrojeniowej. Przy wykonywaniu robót objtych niniejsz SST stosuje si klas stali A-III N ( Bst 500 ) na elementy zbrojenia Własnoci mechaniczne i technologiczne stali. Własnoci mechaniczne i technologiczne dla walcówki i prtów powinny odpowiada wymaganiom podanym w PN-89/H-84023/01 i PN-89/H-84023/ Wady powierzchniowe. Powierzchnia walcówki i prtów powinna by bez pkni, pcherzy i naderwa. Na powierzchni czołowej prtów niedopuszczalne s pozostałoci jamy wsadowej, rozwarstwienia i pknicia widoczne nieuzbrojonym okiem. Wady powierzchniowe takie jak rysy, drobne łuski i zawalcowania, wtrcenia niemetaliczne, wery, wypukłoci, wgniecenia, zgorzeliny i chropowatoci s dopuszczalne: - jeli mieszcz si w granicach dopuszczalnych odchyłek rednicy dla walcówki i prtów gładkich, - jeli nie przekraczaj 0,5 mm dla walcówki i prtów ebrowanych o rednicy nominalnej do 25 mm, za 0,7 mm dla prtów o wikszych rednicach. 36

2 2.5. Odbiór stali na budowie. Odbiór stali na budowie powinien by dokonany na podstawie zawiadczenia, w który powinien by zaopatrzony kady krg lub wizka stali. Zawiadczenie to powinno zawiera: - znak wytwórcy, - rednic nominaln, - gatunek stali, - numer wyrobu lub partii, - znak obróbki cieplnej, Cechowanie wizek i krgów powinno by dokonane na przywieszkach metalowych po 2 szt. dla kadej wizki czy te prta. Dostarczon na budow stal, która: - nie ma zawiadczenia ( atestu ), - ogldziny zewntrzne nasuwaj wtpliwoci co do jej własnoci, - pka przy wykonywaniu łuków, naley zbada laboratoryjnie zgodnie z PN-91/H Magazynowanie stali zbrojeniowej. Stal zbrojeniowa powinna by magazynowana pod zadaszeniem w przegrodach lub stojakach z podziałem wg wymiarów i gatunków Badanie stali na budowie. Badaniu stali na budowie naley podda kad osobn parti stali do 60 ton. Z kadej partii naley pobra po 6 próbek do badania na zginanie i 6 próbek do okrelenia granicy plastycznoci. Stal moe by przeznaczona do zbrojenia tylko wówczas, jeli na próbkach zginanych nie nastpuje pknicie lub rozwarstwienie. Jeli rzeczywista granica plastycznoci jest nisza od stwierdzonej na zawiadczeniu lub danej - stal badana moe by uyta tylko za zezwoleniem Inyniera. Mona odstpi od badania stali na budowie i za zgod Inyniera dopuci j do wbudowania na podstawie dołczonych przez Wykonawc atestów lub deklaracji zgodnoci. 3. SPRZT Ogólne warunki stosowania sprztu. Ogólne warunki stosowania sprztu podano w SST D-M "Wymagania ogólne", pkt Sprzt do wykonania robót. Do wykonania robót zbrojarskich wykonawca powinien posiada nastpujcy sprzt i narzdzia pracy: - dwig samochodowy 6 t, - noyce mechaniczne i rczne, - gitarka mechaniczna lub rczna, - spawarka elektryczna. - klucze zbrojarskie do wizania prtów. - szczotki druciane rczne lub mechaniczne. - prostowarki lub wcigarki. Stosowany sprzt powinien mie akceptacj Inyniera. 4. TRANSPORT Warunki ogólne transportu. Ogólne warunki transportu podano w SST D-M "Wymagania ogólne", pkt

3 Stal zbrojeniowa i kotwy talerzowe powinny by przewoone odpowiednimi rodkami transportu, eby unikn trwałych odkształce oraz zgodnie z przepisami BHP i ruchu drogowego. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne warunki wykonania robót podano w SST D-M "Wymagania ogólne", pkt Wykonanie zbrojenia Czyszczenie prtów. W przypadku skorodowania prtów zbrojenia lub ich zanieczyszczenia w stopniu przekraczajcym wymagania punktu naley przeprowadzi ich oczyszczenie. Rozumie si, e zanieczyszczenia powstały w okresie od przyjcia stali na budowie do jej wbudowania. Prty zatłuszczone lub zabrudzone farbami mona opala lampami benzynowymi lub czyci preparatami rozpuszczajcymi tłuszcz. Stal naraon na choby chwilowe działanie słonej wody naley zmy wod słodk. Stal pokryt łuszczc si rdz i zabłocon oczyszcza si szczotkami drucianymi rcznie lub mechanicznie lub te przez piaskowanie. Po oczyszczeniu naley sprawdzi wymiary przekroju poprzecznego prtów. Stal tylko zabłocon mona zmy strumieniem wody. Prty oblodzone odmraa si strumieniem ciepłej wody. Moliwe s równie inne sposoby czyszczenia stali zbrojeniowej akceptowane przez Inyniera. Czyszczenie prtów powinno by dokonywane metodami nie powodujcymi zmian we właciwociach technicznych stali ani póniejszej ich korozji Prostowanie prtów. Prty stalowe uyte do wykonania wkładek zbrojeniowych powinny by wyprostowane. Dopuszczalna wielko miejscowego odchylenia od linii prostej wynosi 4 mm. W przypadku stwierdzenia krzywizn w prtach stali zbrojeniowej naley j prostowa. Cicie i gicie stali zbrojeniowej naley wykonywa rcznie lub mechanicznie. Dopuszczalna rónica długoci prta, liczona wzdłu jego osi od odgicia do odgicia, w stosunku do podanych na rysunku nie powinna przekracza 10 mm. Dopuszcza si prostowanie prtów za pomoc kluczy, młotków, prostowarek i wcigarek Cicie prtów zbrojeniowych. Cicie prtów naley wykonywa przy maksymalnym wykorzystaniu materiału. Wskazane jest sporzdzenie w tym celu planu cicia. Prty ucina si z dokładnoci do 1,0 cm. Cicia przeprowadza si przy uyciu mechanicznych lub rcznych ( do φ 10 mm ) noyc. Dopuszcza si równie cicie palnikiem acetylenowym. Naley ucina prty krótsze od dokładnoci podanej w projekcie o wydłuenie zalene od wielkoci odgi. Wydłuenie, w zalenoci od rednicy prta i od kta odgicia, wynosi od 0,5 cm ( dla małych rednic i małych któw) do 6,0 cm ( dla φ 30 mm i kta 180 o ) Odgicia prtów, haki. Minimalna odległo od krzywizny prta do miejsca gdzie mona na nim połoy spoin wynosi 10d. Wewntrzna rednica odgicia prtów zbrojenia głównego w obrbie haka powinna by nie mniejsza ni: - 5d - dla stali klasy A-O i A-I, - 10d - dla stali klasy A-II, - 15d - dla stali klasy A-III i A-IIIN. W miejscach zgi i załama elementów konstrukcji w których zagiciu ulegaj jednoczenie wszystkie prty zbrojenia rozciganego naley stosowa rednic zagicia równ co najmniej 20d. Wewntrzna rednica odgicia strzemion i prtów montaowych powinna spełnia warunki podane dla haków. Naley zwróci uwag przy odbiorze haków ( odgi ) prtów na ich zewntrzn stron. Niedopuszczalne s tam pknicia powstałe podczas wyginania Monta zbrojenia. 38

4 Wymagania ogólne. Do zbrojenia betonu naley stosowa stal spawaln ( PN-91/S ). Wymaga si nastpujcych klas stali: - dla elementów drugorzdnych i niekonstrukcyjnych - A-0, - dla elementów nonych - A-I, A-II, A-III, A-IIIN ( PN-91/S-10041, PN-89/M-84023/06 ). Inne gatunki stali zbrojeniowej mog by uywane do budowy mostów betonowych pod warunkiem dopuszczenia ich przez Ministerstwo Transportu i Gospodarki Morskiej. Układ zbrojenia w konstrukcji musi umoliwia jego dokładne otoczenie przez jednorodny beton. Po ułoeniu zbrojenia w deskowaniu, rozmieszczenie prtów wzgldem siebie i wzgldem deskowania nie moe ulec zmianie. Zbrojeniu prtami wiotkimi podlegaj wszelkie konstrukcje mostowe wykonane z betonu. Konstrukcje nieelbetowe musz posiada zbrojenie zabezpieczajce przed pojawieniem si rys ( PN-91/S ). W konstrukcj mona wbudowa stal pokryt co najwyej nalotem nie łuszczcej si rdzy. Nie mona wbudowywa stali zatłuszczonej smarami lub innymi rodkami chemicznymi, zabrudzonej farbami, zabłoconej i oblodzonej, stali, która była wystawiona na działanie słonej wody. Stan powierzchni wkładek zbrojeniowych ma by zadawalajcy bezporednio przed betonowaniem. Moliwe jest wykonanie zbrojenia z prtów o innej rednicy ni przewidziane w projekcie oraz zastosowanie innego gatunku stali ( wymaga to pisemnej zgody Inyniera ). Zaleca si zbroi beton prtami o rednicy nie wikszej ni 32 mm, cho dopuszczalna maksymalna rednica wynosi 40 mm. W dwigarach belkowych w kadym przekroju na całej długoci dwigara musz znajdowa si co najmniej 2 prty w dolnej i 2 prty w górnej strefie. W płytach maksymalny rozstaw zbrojenia moe wynosi 35 cm, minimalna grubo otuliny zewntrznej w wietle prtów i powierzchni przekroju elementu elbetowego powinna wynosi co najmniej: - 0,07 m - dla zbrojenia głównego fundamentów i podpór masywnych, - 0,055 m - dla strzemion fundamentów i podpór masywnych, - 0,05 m - dla prtów głównych lekkich podpór i pali, - 0,03 m - dla zbrojenia głównego dwigarów, - 0,025 m - dla strzemion dwigarów głównych i zbrojenia płyt pomostów. Układanie zbrojenia bezporednio na deskowaniu i podnoszenie na odpowiedni wysoko w trakcie betonowania jest niedopuszczalne. Niedopuszczalne jest chodzenie i transportowanie materiałów po wykonanym szkielecie zbrojeniowym Montowanie zbrojenia Łczenie prtów za pomoc spawania. W mostach drogowych dopuszcza si nastpujce rodzaje spawanych połcze prtów: - czołowe - elektryczne oporowe ( zgrzewanie ), - nakładkowe spoiny dwustronne - łukiem elektrycznym, - nakładkowe spoiny jednostronne - łukiem elektrycznym, - zakładkowe spoiny jednostronne - łukiem elektrycznym, - zakładkowe spoiny dwustronne - łukiem elektrycznym, - czołowe wzmocnione - spoinami bocznymi z blach półkolist, - czołowe wzmocnione - dwustronn spoin z płaskownikiem, - zakładkowe wzmocnione - jednostronn spoin z płaskownikiem, - czołowe wzmocnione - dwustronn spoin z mniejszym bokiem płaskownika Łczenie pojedynczych prtów na zakład bez spawania. Dopuszcza si łczenie na zakład bez spawania ( wizanie drutem ) prtów prostych, prtów z hakami oraz zbrojenia wykonanego z drutów w postaci ptlic Skrzyowania prtów. Skrzyowania prtów naley wiza drutem wizałkowym, zgrzewa lub łczy tzw. słupkami dystansowymi. Drut wizałkowy wyarzony o rednicy 1 mm uywa si do łczenia o rednicy do 12 mm. Przy rednicach 39

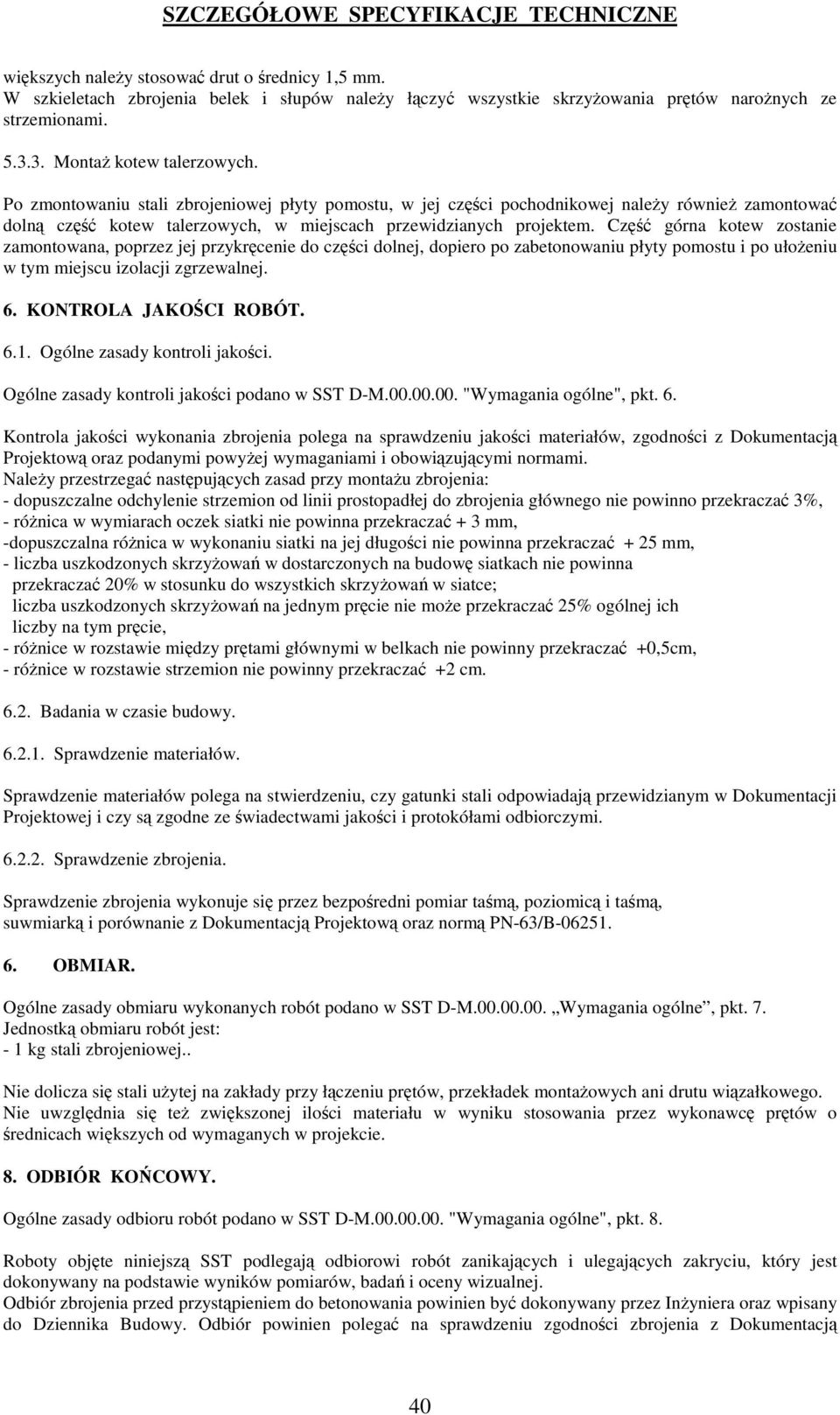

5 wikszych naley stosowa drut o rednicy 1,5 mm. W szkieletach zbrojenia belek i słupów naley łczy wszystkie skrzyowania prtów naronych ze strzemionami Monta kotew talerzowych. Po zmontowaniu stali zbrojeniowej płyty pomostu, w jej czci pochodnikowej naley równie zamontowa doln cz kotew talerzowych, w miejscach przewidzianych projektem. Cz górna kotew zostanie zamontowana, poprzez jej przykrcenie do czci dolnej, dopiero po zabetonowaniu płyty pomostu i po ułoeniu w tym miejscu izolacji zgrzewalnej. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci. Ogólne zasady kontroli jakoci podano w SST D-M "Wymagania ogólne", pkt. 6. Kontrola jakoci wykonania zbrojenia polega na sprawdzeniu jakoci materiałów, zgodnoci z Dokumentacj Projektow oraz podanymi powyej wymaganiami i obowizujcymi normami. Naley przestrzega nastpujcych zasad przy montau zbrojenia: - dopuszczalne odchylenie strzemion od linii prostopadłej do zbrojenia głównego nie powinno przekracza 3%, - rónica w wymiarach oczek siatki nie powinna przekracza + 3 mm, -dopuszczalna rónica w wykonaniu siatki na jej długoci nie powinna przekracza + 25 mm, - liczba uszkodzonych skrzyowa w dostarczonych na budow siatkach nie powinna przekracza 20% w stosunku do wszystkich skrzyowa w siatce; liczba uszkodzonych skrzyowa na jednym prcie nie moe przekracza 25% ogólnej ich liczby na tym prcie, - rónice w rozstawie midzy prtami głównymi w belkach nie powinny przekracza +0,5cm, - rónice w rozstawie strzemion nie powinny przekracza +2 cm Badania w czasie budowy Sprawdzenie materiałów. Sprawdzenie materiałów polega na stwierdzeniu, czy gatunki stali odpowiadaj przewidzianym w Dokumentacji Projektowej i czy s zgodne ze wiadectwami jakoci i protokółami odbiorczymi Sprawdzenie zbrojenia. Sprawdzenie zbrojenia wykonuje si przez bezporedni pomiar tam, poziomic i tam, suwmiark i porównanie z Dokumentacj Projektow oraz norm PN-63/B OBMIAR. Ogólne zasady obmiaru wykonanych robót podano w SST D-M Wymagania ogólne, pkt. 7. Jednostk obmiaru robót jest: - 1 kg stali zbrojeniowej.. Nie dolicza si stali uytej na zakłady przy łczeniu prtów, przekładek montaowych ani drutu wizałkowego. Nie uwzgldnia si te zwikszonej iloci materiału w wyniku stosowania przez wykonawc prtów o rednicach wikszych od wymaganych w projekcie. 8. ODBIÓR KOCOWY. Ogólne zasady odbioru robót podano w SST D-M "Wymagania ogólne", pkt. 8. Roboty objte niniejsz SST podlegaj odbiorowi robót zanikajcych i ulegajcych zakryciu, który jest dokonywany na podstawie wyników pomiarów, bada i oceny wizualnej. Odbiór zbrojenia przed przystpieniem do betonowania powinien by dokonywany przez Inyniera oraz wpisany do Dziennika Budowy. Odbiór powinien polega na sprawdzeniu zgodnoci zbrojenia z Dokumentacj 40

6 projektow i postanowieniami niniejszej SST, zgodnoci liczby prtów w poszczególnych przekrojach, rozstawu strzemion, wykonaniu haków, złcz i długoci zakotwie prtów oraz moliwoci dobrego otulenia prtów betonem. Badania w/g pkt.6 naley przeprowadzi w czasie odbiorów robót. Na podstawie wyników bada naley sporzdzi protokoły odbioru ostatecznego robót. Jeeli wszystkie badania dały wynik pozytywny wykonane roboty naley uzna za zgodne z wymaganiami. Jeeli cho jedno badanie dało wynik ujemny, wykonane roboty naley uzna za niezgodne z wymaganiami norm i kontraktu. W takiej sytuacji wykonawca zobowizany jest doprowadzi roboty do zgodnoci z norm i przedstawi je do ponownego odbioru. 9. PŁATNO. Płatno za jednostk wykonanej i odebranej przez Inyniera roboty. Cena jednostkowa uwzgldnia: - zakup i dostarczenie materiału, - oczyszczenie i wyprostowanie, - przecicie, - wygicie, - monta w deskowaniu zgodnie z projektem i SST, - koszt podkładek dystansowych, - oczyszczenie terenu robót z odpadów zbrojenia i usunicie ich poza pas drogowy. Płatno naley przyjmowa zgodnie z obmiarem i ocen jakoci wykonanych robót na podstawie wyników pomiarów i bada laboratoryjnych, oceny wizualnej oraz zgodnie z Dokumentacj Projektow. 10. PRZEPISY ZWIZANE. 1. PN-89/H-84023/06. Stal okrelonego stosowania. Stal do zbrojenia betonu. Gatunki. 2. PN-82/H Prty stalowe walcowane na gorco w podwyszonych temperaturach. 3. PN-91/H Próba statyczna rozcigania metali. 4. PN-78/H Technologiczna próba zginania. 5. PN-91/S Obiekty mostowe. Konstrukcje betonowe, elbetowe i sprone. Projektowanie. 6. PN-91/S Konstrukcje mostowe z betonu spronego. Wymagania i badania. 7. PN-63/41B Roboty betonowe i elbetowe. Wymagania techniczne. 8. PN-77/S elbetowe i betonowe konstrukcje mostowe. Wymagania i badania. 9. wiadectwo dopuszczenia do stosowania w budownictwie nr wiadectwo dopuszczenia do stosowania w budownictwie nr
