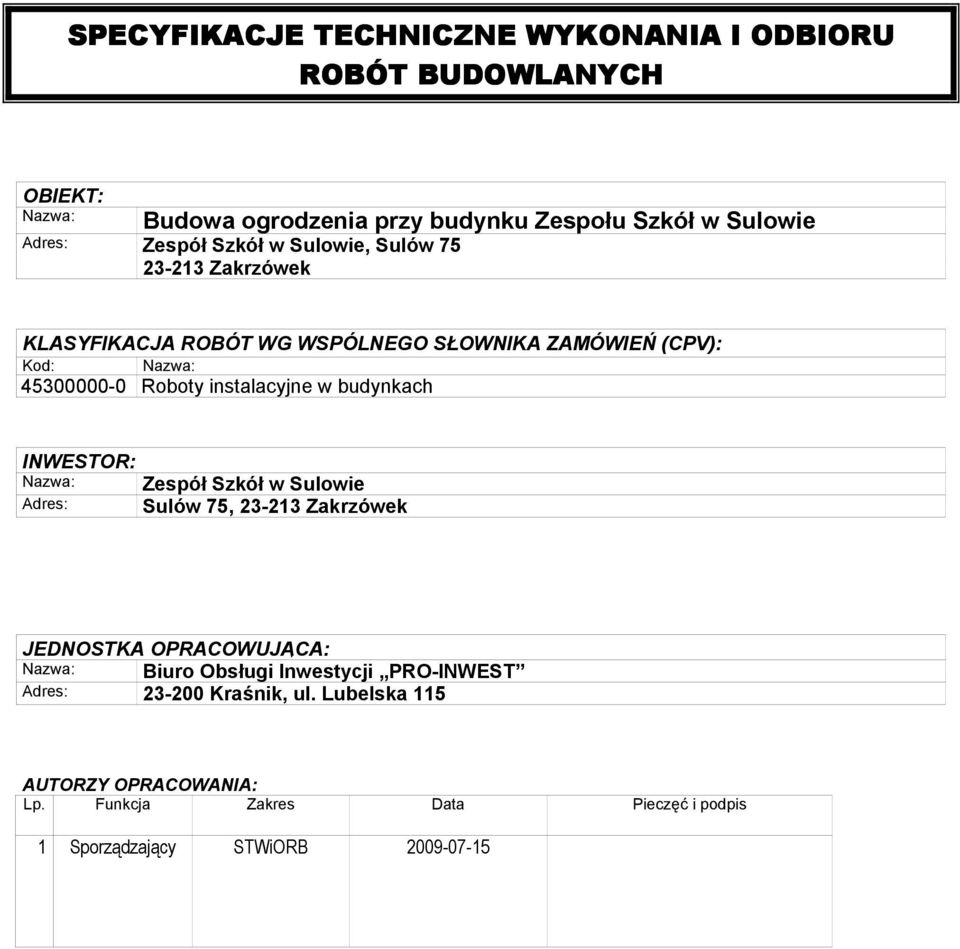

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OBIEKT: Budowa ogrodzenia przy budynku Zespołu Szkół w Sulowie Adres: Zespół Szkół w Sulowie, Sulów Zakrzówek KLASYFIKACJA ROBÓT WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ (CPV): Kod: Roboty instalacyjne w budynkach INWESTOR: Adres: Zespół Szkół w Sulowie Sulów 75, Zakrzówek JEDNOSTKA OPRACOWUJĄCA: Biuro Obsługi Inwestycji PRO-INWEST Adres: Kraśnik, ul. Lubelska 115 AUTORZY OPRACOWANIA: Lp. Funkcja Zakres Data Pieczęć i podpis 1 Sporządzający STWiORB

2 CZĘŚĆ OGÓLNA Przedmiot i zakres robót budowlanych: Przedmiotem zamówienia jest budowa ogrodzenia przy budynku Zespołu Szkół w Sulowie. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych: Wykonanie zamówienia obejmuje niżej wymienione prace towarzyszące: dokonanie niezbędnych obmiarów stanu istniejącego wszelkie prace towarzyszące wynikające z założeń ogólnych i szczegółowych oraz z tablic odpowiednich katalogów norm nakładów rzeczowych powołanych jako podstawa wyceny w przedmiarze robót, wszelkie prace i czynności związane z zabezpieczeniem terenu prac przed możliwością wstępu osób nieupoważnionych, kradzieżą lub dewastacją, a także niezbędne do prowadzenia robót zgodnie z przepisami dotyczącymi bezpieczeństwa i higieny pracy, uporządkowanie terenu budowy po jej zakończeniu, usunięcie wszelkich usterek i uszkodzeń spowodowanych przez wykonawcę robót, Wykonanie zamówienia obejmuje niżej wymienione prace tymczasowe: - nie przewiduje się. Informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: organizacji robót budowlanych: obiekt zlokalizowany jest w pobliżu drogi publicznej zabezpieczenia interesów osób trzecich: planowany teren robót nie narusza interesów osób trzecich, w całości do zrealizowania na jednej działce, ochrony środowiska: budowa nie stanowi zagrożenia dla środowiska, warunków bezpieczeństwa pracy: na terenie budowy nie występują elementy mogące stwarzać szczególne niebezpieczeństwo, zaplecza dla potrzeb wykonawcy: we własnym zakresie wykonawcy, warunków dotyczących organizacji ruchu: teren budowy oraz planowany zakres prac nie wymaga zmiany organizacji ruchu zabezpieczenia chodników i jezdni: roboty prowadzone będą na poza obrębem chodników i jezdni nie są wymagane dodatkowe zabezpieczenia 2

3 Klasyfikacja grup, klas i kategorii robót wg. wspólnego słownika zamówień: Kod Nazwa Roboty instalacyjne w budynkach Instalowanie ogrodzeń, płotów i sprzętu ochronnego Wznoszenie ogrodzeń Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej niezdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych: - nie występują. 3

4 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NR 1 - Roboty instalacyjne w budynkach 1.1. Roboty izolacyjnie. 1 Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości poszczególne wymagania odnosi się do postanowień norm: 2 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z założoną jakością: 1. Beton zwykły klasy B-15 (C12/15) zgodnie z normą PN-B : Słupki ogrodzenia narożne i przybramowe z profili stalowych zamkniętych 120x120x4 mm, pozostałe z profili stalowych zamkniętych 80x80x4 mm stal zgodnie z normą PN-88/H-84020, 3. Elementy poziome i skosy w bramach oraz furtkach z profili stalowych zamkniętych 40x20x2 mm stal zgodnie z normą PN-88/H-84020, 4. Elementy pionowe (sztachetki) z profili stalowych zamkniętych 20x20x2 mm stal zgodnie z normą PN-88/H-84020, 5. Zbrojenie fundamentów: pręty stalowe zbrojeniowe okrągłe żebrowane fi 12 mm klasy A-III zgodnie z normą PN-B-03264: Zbrojenie czapek fundamentów: pręty stalowe zbrojeniowe okrągłe żebrowane fi 8 mm klasy A-III zgodnie z normą PN-B-03264: Farba olejna podkładowa i nawierzchniowa do wymalowań metalowych zewnętrznych zgodnie z aprobatą techniczną dla danego wyrobu Bez wymagań według założeń wykonawcy 3 Wymagania dotyczące środków transportu: Bez wymagań według założeń wykonawcy 4 Wymagania dotyczące wykonania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów, tolerancji wymiarowych, szczegółów technologicznych oraz niezbędne informacje dotyczące odcinków robót budowlanych, przerw i ograniczeń, a także wymagania specjalne: 5 Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia: 6 Wymagania dotyczące przedmiaru i obmiaru robót: 1. Zbrojenie fundamentów: pręty stalowe zbrojeniowe okrągłe żebrowane fi 12 mm klasy A-III zgodnie z normą PN-B-03264: Wykonanie fundamentów: beton zwykły klasy B-15 (C12/15) zgodnie z normą PN-B-03264:2002, posadowienie na głębokości 1,10,m 3. Ogrodzenie o wysokości przęsła 1,20 m i szerokości 2,50 m wykonane z profili stalowych zamkniętych (elementy poziome i skosy w bramach i furtkach:40x20x2 mm, a elementy pionowe (sztachetki):20x20x2 mm) ze słupkami stalowymi z profili zamkniętych narożne i przybramowe 120x120x4 mm wypełnione betonem B-15 (C12/15) a pozostałe z profili zamkniętych 80x80x4 mm. Słupki zabetonowane w gruncie min. 0,50 m betonem B-15 (C12/15), słupki w rozstawie ok. 2,58 m, zaślepione górą blachą płaską gr. 2 mm. 4. Wszystkie elementy metalowe dwukrotnie malowane farbą olejną podkładową i nawierzchniową. Warunkiem odbioru będzie wykonanie poszczególnych elementów wykończeniowych zgodnie z aprobatami technicznymi do poszczególnych wyrobów oraz normami. Na żądanie inspektora nadzoru inwestorskiego wykonawca zobowiązany jest dokonać niezbędnych odkrywek lub pobrania próbek i ich zbadania w celu kontroli jakości i ilości robót. Warunkiem odbioru robót będzie dostarczenie przez wykonawcę deklaracji zgodności z dokumentem odniesienia (właściwą normą lub aprobatą techniczną) na wbudowane wyroby i urządzenia. Sposób wykonania, zakres i forma zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego. 7 Opis sposobu odbioru robót budowlanych: Odbiór robót nastąpi po wykonaniu wszystkich robót objętych niniejszą specyfikacją w ramach zamówienia, przez inspektora nadzoru inwestorskiego lub osoby upoważnionej przez zamawiającego. Warunkiem odbioru robót będzie również dostarczenie przez wykonawcę deklaracji zgodności z dokumentem odniesienia (właściwą normą lub aprobatą techniczną) na wbudowane wyroby i urządzenia. 8 Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących: 9 Dokumenty odniesienia dokumenty będące podstawą do wykonania robót Roboty tymczasowe i prace towarzyszące należy uwzględnić przy wycenach pozycji przedmiaru robót. 1. Przedmiar robót 2. Niniejsze specyfikacje techniczne wykonania i odbioru robót 4

5 budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne: budowlanych. 3. Niżej wymienione normy: -PN-69/B Roboty malarskie budowlane farbami, lakierami i emaliami na spoiwach bezwonnych -PN-82/H Walcówka i pręty stalowego zbrojenia betonów -PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie -PN-63/B-251 Roboty betonowe i żelbetowe. Wymagania techniczne. -PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. PN-88/H84020 Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki oraz normy powoływane w ww. normach 4. Aprobaty techniczne dla zastosowanych materiałów i urządzeń 5
