1 Tab. Nr 1 Dane do tablic informacyjnych - (TI3, TI4) I piętro część biurowa Nr pokoju Treść informacji Ilość wierszy 11 Główny Księgowy 1 12 Sekcja Rachunkowości i Płac 1 13 Z-ca Głównego Księgowego 1 14 Dział Ewidencji Ilościowo-Wartościowej 2 15 Dział Infrastruktury 1 16 Dział Techniczno-Eksploatacyjny 1 17 Sekcja Zaopatrzenia i Gospodarki Materiałowej 2 20 Sekcja ds. Obronnych Kancelaria 2 21 Archiwum 1 22 Dział Kadr 1 23 Specjalista ds. Zamówień Publicznych 2 24 Inspektor BHP, PpoŜ i Ochrony Środowiska Sekcja ds. Jakości 3 Uwagi Tab. Nr 2 Piktogram toalet i pomieszczeń socjalnych - wymiary około 110x110 mm L.p. kod Treść informacji miejsce Uwagi 1 OPP 3 19 socjalny część biurowa 2 OPP 1 WC część biurowa (męski) 3 OPP 2 WC (damski) część biurowa 4 OPP 5 Oznaczenie szatni męskiej 5 OPP 6 Oznaczenie szatni damskiej 6 Łazienka dla osób OPP 4 niepełnosprawnych 7 OPP 7 Oznaczenie toalet w szatni - męska 8 Oznaczenie toalet w szatni OPP 8 - damska 9 OPP 9 Pomieszczenie porządkowe 10 Pomieszczenie OPP 10 wentylatorowni 11 OPPP 3 Oznaczenie szatni w korytarzu 12 Oznaczenie szatni męskiej OPPP 4 Od strony basenu 13 Oznaczenie szatni damskiej OPPP 5 Od strony basenu Zał nr 1 poz. 21, 26, 30 Zał nr 1 poz. 29 1

Obronnych Kancelaria 2 21 Archiwum 1 22 Dział Kadr 1 23 Specjalista ds. Zamówień Publicznych 2 24 Inspektor BHP, PpoŜ i Ochrony Środowiska Sekcja ds. Jakości 3 Uwagi Tab.

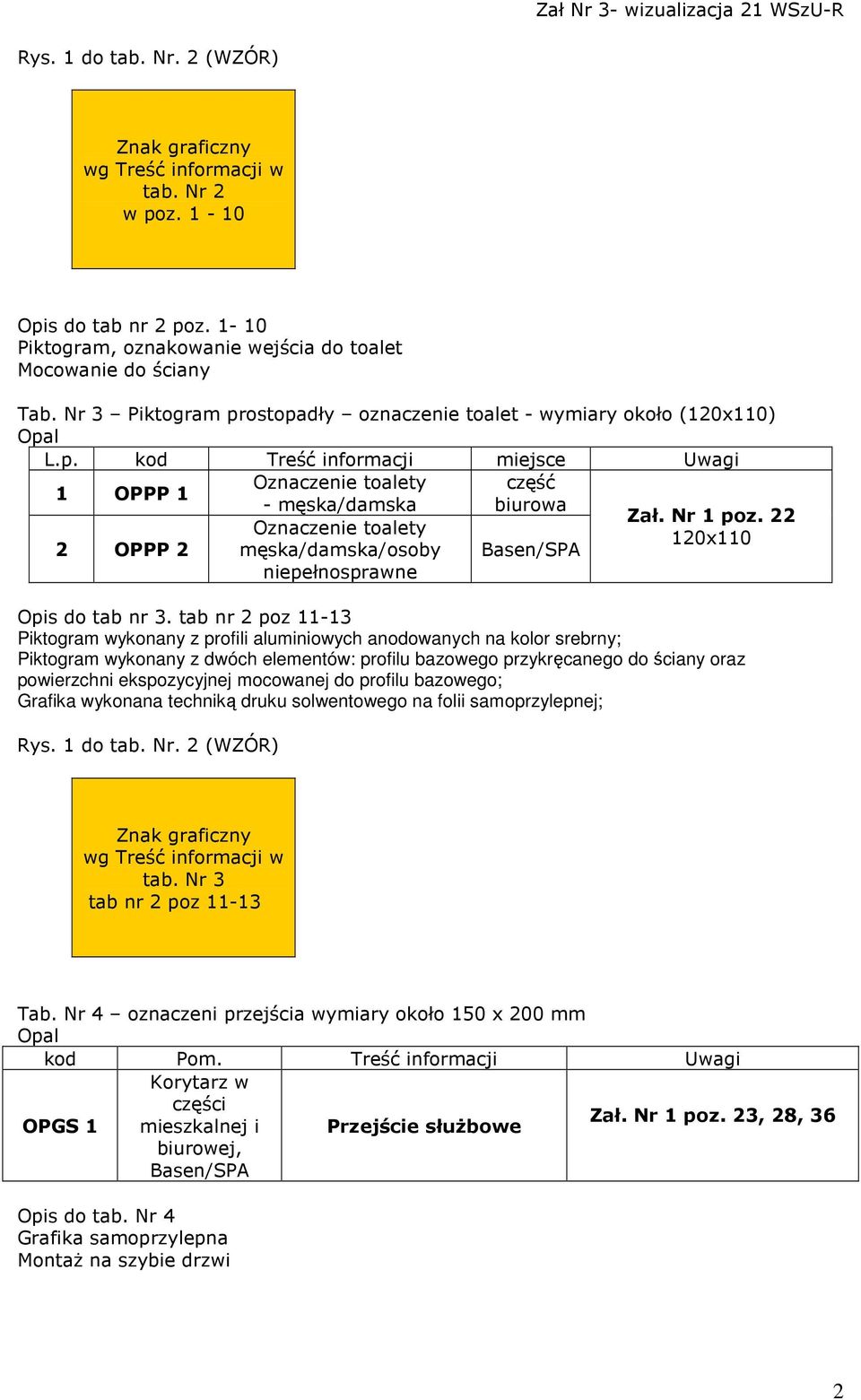

2 Rys. 1 do tab. Nr. 2 (WZÓR) Znak graficzny wg Treść informacji w tab. Nr 2 w poz Opis do tab nr 2 poz Piktogram, oznakowanie wejścia do toalet Mocowanie do ściany Tab. Nr 3 Piktogram prostopadły oznaczenie toalet - wymiary około (120x110) L.p. kod Treść informacji miejsce Uwagi 1 OPPP 1 2 OPPP 2 Oznaczenie toalety - męska/damska Oznaczenie toalety męska/damska/osoby niepełnosprawne część biurowa Zał. Nr 1 poz x110 Opis do tab nr 3. tab nr 2 poz Piktogram wykonany z profili aluminiowych anodowanych na kolor srebrny; Piktogram wykonany z dwóch elementów: profilu bazowego przykręcanego do ściany oraz powierzchni ekspozycyjnej mocowanej do profilu bazowego; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej; Rys. 1 do tab. Nr. 2 (WZÓR) Znak graficzny wg Treść informacji w tab. Nr 3 tab nr 2 poz Tab. Nr 4 oznaczeni przejścia wymiary około 150 x 200 mm kod Pom. Treść informacji Uwagi Korytarz w części OPGS 1 mieszkalnej i Przejście słuŝbowe Zał. Nr 1 poz. 23, 28, 36 biurowej, Opis do tab. Nr 4 Grafika samoprzylepna MontaŜ na szybie drzwi 2

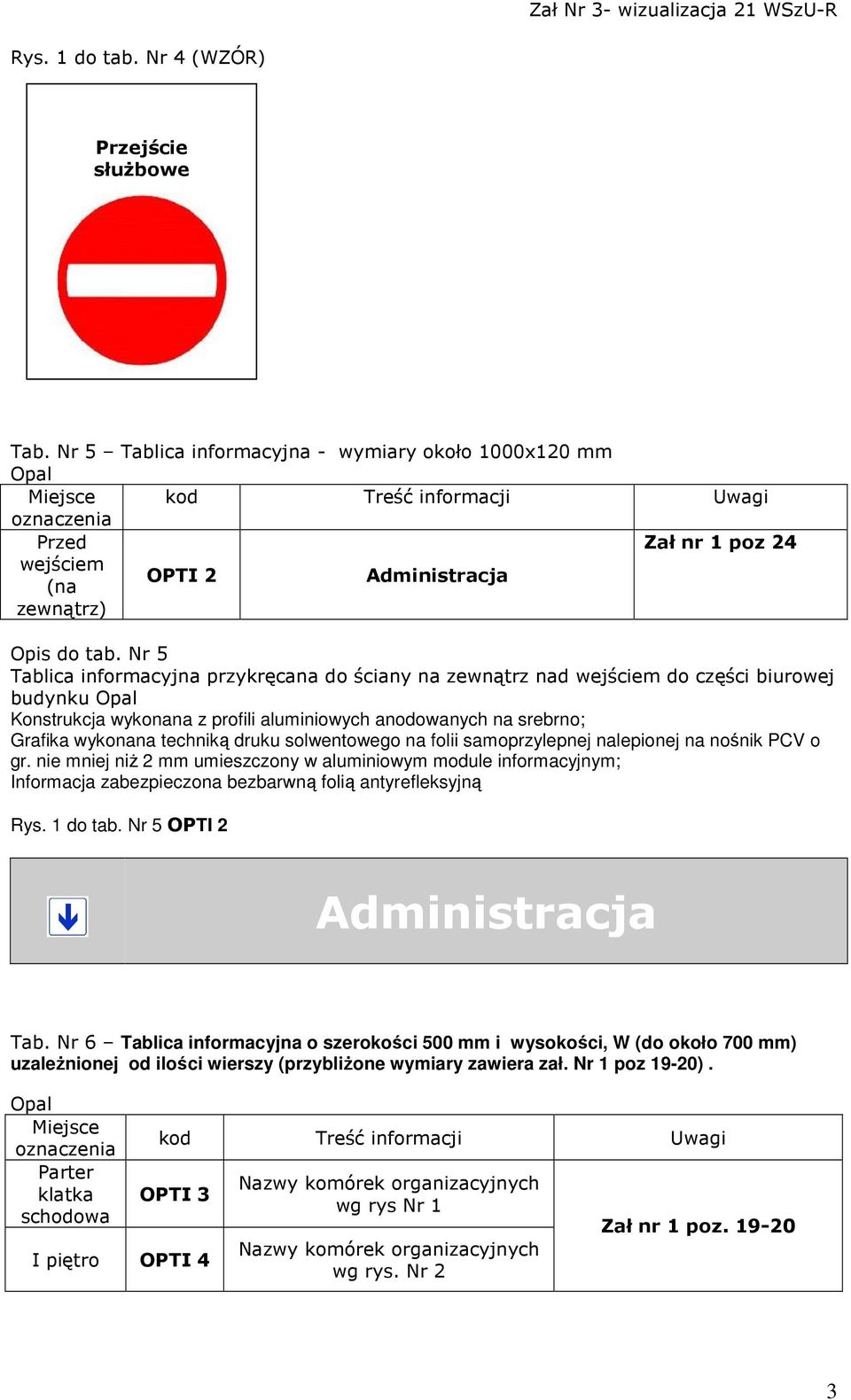

3 Rys. 1 do tab. Nr 4 (WZÓR) Przejście słuŝbowe Tab. Nr 5 Tablica informacyjna - wymiary około 1000x120 mm Przed wejściem (na zewnątrz) OPTI 2 Administracja Zał nr 1 poz 24 Opis do tab. Nr 5 Tablica informacyjna przykręcana do ściany na zewnątrz nad wejściem do części biurowej budynku Konstrukcja wykonana z profili aluminiowych anodowanych na srebrno; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr. nie mniej niŝ 2 mm umieszczony w aluminiowym module informacyjnym; Informacja zabezpieczona bezbarwną folią antyrefleksyjną Rys. 1 do tab. Nr 5 OPTI 2 Administracja Tab. Nr 6 Tablica informacyjna o szerokości 500 mm i wysokości, W (do około 700 mm) uzaleŝnionej od ilości wierszy (przybliŝone wymiary zawiera zał. Nr 1 poz 19-20). Parter klatka schodowa OPTI 3 I piętro OPTI 4 Nazwy komórek organizacyjnych wg rys Nr 1 Nazwy komórek organizacyjnych wg rys. Nr 2 Zał nr 1 poz

solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr. nie mniej niŝ 2 mm umieszczony w aluminiowym module informacyjnym; Informacja zabezpieczona bezbarwną folią antyrefleksyjną Rys.

4 Rys. 1 nr 1 do Tab. Nr 6 (OPTI 3) P Główny Księgowy 11 Sekcja Rachunkowości i Płac 12 Z-ca Głównego Księgowego 13 Dział Ewidencji Ilościowo-Wartościowej 14 Dział Infrastruktury 15 Dział Techniczno-Eksploatacyjny 16 Sekcja Zaopatrzenia i Gospodarki Materiałowej 17 Sekcja ds. Obronnych / Kancelaria 20 Archiwum 21 Dział Kadr 22 Specjalista ds. Zamówień Publicznych 23 Inspektor BHP, PpoŜ i Ochrony Środowiska/Sekcja ds. Jakości znak graf (chody w górę) Rys. nr 2 do Tab. Nr 6 (OPTI 4) 1 Główny Księgowy 11 Sekcja Rachunkowości i Płac 12 Z-ca Głównego Księgowego 13 Dział Ewidencji Ilościowo-Wartościowej 14 Dział Infrastruktury 15 Dział Techniczno-Eksploatacyjny 16 Sekcja Zaopatrzenia i Gospodarki Materiałowej 17 Sekcja ds. Obronnych / Kancelaria 20 Archiwum 21 Dział Kadr 22 Specjalista ds. Zamówień Publicznych 23 Inspektor BHP, PpoŜ i Ochrony Środowiska/Sekcja ds. Jakości 24 P Basen Haloterapia SPA Kawiarnia Sala konferencyjna 4

Sekcja Zaopatrzenia i Gospodarki Materiałowej 17 Sekcja ds. Obronnych / Kancelaria 20 Archiwum 21 Dział Kadr 22 Specjalista ds.

5 Rama wykonana z aluminium anodowanego na kolor srebrny; Szerokośc ramy: około 4 mm; Tył tablicy wykonany z blachy aluminiowej nieanodowanej o gr. nie mniej niŝ 1 mm; Moduły wykonane z aluminium anodowanego na kolor srebrny; Moduły informacyjne pozwalające na wymianę i aktualizację informacji; Informacja w modułach informacyjnych zabezpieczona folią antyrefleksyjną; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr. nie mniej niŝ 0,2 mm umieszczony w aluminiowym module informacyjnym; Wysokość tablicy uzaleŝniona od ilości zawartej informacji. Tab. Nr 7 Kaseton podświetlany z nazwą budynku o wymiarach około 1500 x 500 mm Elewacja budynku OPKP 1 Zał. Nr 1 poz. 18 Rys. 2 do tab, nr 7 (OPKP 1) Opis tab. nr 7 Jednostronny kaseton podświetlany z nazwą budynku - rama i konstrukcja wewnętrzna aluminiowa; - lakierowany proszkowo; - front lity o gr. około 3 mm; - tył kasetonu wykonany ze spienionego PVC o gr. około 3mm; - grafika wykonana z translucentnych folii PVC; - podświetlenie: świetlówki; - wydruk odporny na działanie wszelkich warunków atmosferycznych. 5

folią antyrefleksyjną; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr.

6 Tab. Nr 8 Tablica informacyjna o wymiarach (500X200) Zał Nr 3- wizualizacja 21 WSzU-R Klatka schodowa OPTI 5 Wg Rys. nr 1 Zał. Nr 1 poz. 25 Rys. 1 do tab. nr 8 Tablica informacyjna (OPTI 5) 1 Pokoje mieszkalne 1G, 2G, 3G Opis do tab nr. 8 Rama wykonana z aluminium anodowanego na kolor srebrny; Szerokośc ramy: około 4 mm; Tył tablicy wykonany z blachy aluminiowej nieanodowanej o gr około. 1 mm; Moduły wykonane z aluminium anodowanego na kolor srebrny; Moduły informacyjne pozwalające na wymianę i aktualizację informacji; Informacja w modułach informacyjnych zabezpieczona folią antyrefleksyjną; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr. nie mniej niŝ 2 mm umieszczony w aluminiowym module informacyjnym; Tab. nr 9 Tabliczka z numeracja pokoju o wymiarach około 110x70 mm kod OPT 1 część mieszkalna Treść informacji Uwagi Nr pokoju (1G, 2G, 3G), Zał. Nr 1 poz. 27 Rys. 1 do Tab. Nr 9 1G Opis do tab. Nr 9 Tabliczka oznakowanie pokoi mieszkalnych Mocowana na drzwiach Razem 3 szt. 6

8 Rama wykonana z aluminium anodowanego na kolor srebrny; Szerokośc ramy: około 4 mm; Tył tablicy wykonany z blachy aluminiowej nieanodowanej o gr około.

7 Tab. nr 10 tablica zewnętrzna wolnostojąca o wymiarach około 1200x1700) i wysokości około 2400 mm Przed bud. OPTZ 1 Rys. 1 do Tab. Nr 10 (OPTZ 1) Awers Legenda Rewers Legenda mapa informacje kierunkowe zawarte w 2 modułach Mapa kompleksu 21 WSzU-R 500x600 Zał. Nr 1 poz. 37 Basen Haloterapia SPA Kawiarnia (OPTZ 1) Rewers 7

Nr 10 (OPTZ 1) Awers Legenda Rewers Legenda mapa informacje kierunkowe zawarte w

8 Legenda Rewers Mapa kompleksu 21 WSzU-R 500x600 Wyjście do miasta Brylant, Jawor, Koral, Perła, Turkus Opis do tab Nr 10 Konstrukcja wykonana z profili aluminiowych anodowanych na kolor srebrny; Nogi wykonane z profili o przekroju dwururki, zaślepione na końcach elementami PCV w kolorze szarym; Elementy konstrukcyjne poziome (poprzeczki) wykonane z profili o przekroju koła z dwoma frezami; Podział powierzchni ekspozycyjnej wg Rys. nr 1 do Tab. Nr 10 profilem szer. około 30 mm z modułami informacyjnymi; Powierzchnie ekspozycyjne wykonane z blachy aluminiowej o grubości około 1,5 mm; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej. Wydruk odporny na działanie wszelkich warunków atmosferycznych. Stopy tablicy wykonane z blachy stalowej ocynkowanej, umoŝliwiające montaŝ tablicy do fundamentu betonowego. Tab nr 11 Oznaczenie pomieszczenia Grafika samoprzylepna O wymiarach około 200x40 mm OPGS 7 Kod Treść informacji Uwagi Instruktor Zał. Nr 1 poz. 31 8

Podział powierzchni ekspozycyjnej wg Rys. nr 1 do Tab. Nr 10 profilem szer.

9 Rys. 1 do Tab. Nr 11 Instruktor Opis do tab. Nr 11 Grafika samoprzylepna Napis w 1 wierszu MontaŜ na szybie drzwi Tab nr 12 Oznaczenie pomieszczenia Grafika samoprzylepna O wymiarach około 400x100 mm OPGS 2 SPA Zał. Nr 1 poz. 32 OPGS 3 Haloterapia Rys. 1 do Tab. Nr 12 (WZÓR) Haloterapia Opis do tab. Nr 12 Grafika samoprzylepna Napis w 1 wierszu MontaŜ na szybie drzwi Tab. nr 13 Oznaczenie pomieszczeń (100x100) Wewnątrz bud. Pomieszczenie gospodarcze OPGS 4 OPGS 5 Graficzne oznaczenie (Toaleta męska, damska) na jednym piktogramie Graficzne oznaczenie pomieszczenia gospodarczego Zał Nr 1 poz. 33 Rys. 1 do tab Nr 13 (WZÓR) Znak graficzny wg Treść informacji w tab. Nr 13 Opis do tab. Nr 13 Grafika samoprzylepna Symbole odpowiadające przeznaczeniu pomieszczeń MontaŜ na drzwiach 9

32 OPGS 3 Haloterapia Rys. 1 do Tab. Nr 12 (WZÓR) Haloterapia Opis do tab. Nr 12 Grafika samoprzylepna Napis w 1 wierszu MontaŜ na szybie drzwi Tab.

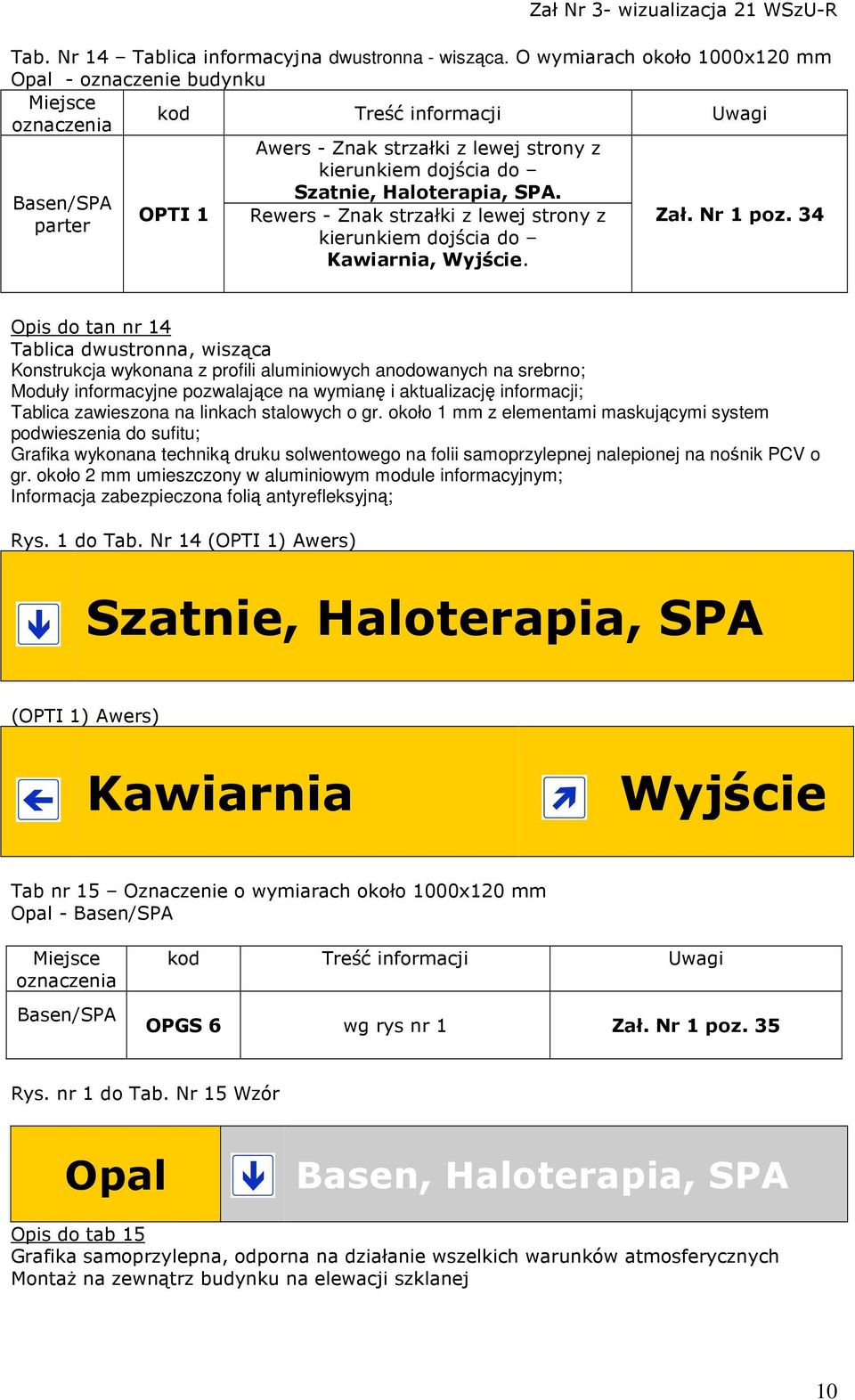

10 Tab. Nr 14 Tablica informacyjna dwustronna - wisząca. O wymiarach około 1000x120 mm - oznaczenie budynku Awers - Znak strzałki z lewej strony z kierunkiem dojścia do parter OPTI 1 Szatnie, Haloterapia, SPA. Rewers - Znak strzałki z lewej strony z kierunkiem dojścia do Kawiarnia, Wyjście. Zał. Nr 1 poz. 34 Opis do tan nr 14 Tablica dwustronna, wisząca Konstrukcja wykonana z profili aluminiowych anodowanych na srebrno; Moduły informacyjne pozwalające na wymianę i aktualizację informacji; Tablica zawieszona na linkach stalowych o gr. około 1 mm z elementami maskującymi system podwieszenia do sufitu; Grafika wykonana techniką druku solwentowego na folii samoprzylepnej nalepionej na nośnik PCV o gr. około 2 mm umieszczony w aluminiowym module informacyjnym; Informacja zabezpieczona folią antyrefleksyjną; Rys. 1 do Tab. Nr 14 (OPTI 1) Awers) Szatnie, Haloterapia, SPA (OPTI 1) Awers) Kawiarnia Wyjście Tab nr 15 Oznaczenie o wymiarach około 1000x120 mm - OPGS 6 wg rys nr 1 Zał. Nr 1 poz. 35 Rys. nr 1 do Tab. Nr 15 Wzór Basen, Haloterapia, SPA Opis do tab 15 Grafika samoprzylepna, odporna na działanie wszelkich warunków atmosferycznych MontaŜ na zewnątrz budynku na elewacji szklanej 10

Rewers - Znak strzałki z lewej strony z kierunkiem dojścia do Kawiarnia, Wyjście. Zał. Nr 1 poz.
