1 INWESTOR : PUHP LECH Sp z o.o. ul. Kambatantów Białystok BIURO PROJEKTOWE: Grontmij Polska Sp. z o.o. ul. Ziębicka 35, Poznań, tel. (61) ; fax (61) biuro@grontmij.pl NAZWA OBIEKTU BUDOWLANEGO: ADRES INWESTYCJI: STADIUM: BRANŻA NR EWIDENCYJNE DZIAŁEK: Budowa przyłączy elektroenergetycznych sz. 2 do Zakładu Unieszkodliwiania Odpadów Komunalnych za pomocą kabli SN-15kV oraz światłowodu przeznaczonego do sterowania przesyłem energii w rejonie ul. Gen W. Andersa w Białymstoku. BIAŁYSTOK ul. Gen WŁADYSŁAWA ANDERSA TOM NR 1 w zakresie zgłoszenia zamiaru wykonania robót w Urzędzie Miejskim w Białymstoku INSTALACJE ELEKTRYCZNE obr.13 Białostoczek Płn /38; 190/36; 190/26; 190/27; 190/45; 190/44; 189/29; 189/25; 189/27 obr.12 Białostoczek Płd.- 549/21; 549/13 DATA: ZESPÓŁ AUTORSKI BRANŻA Imię i nazwisko Uprawnienia budowlane PROJEKTANT mgr inż. Janusz Topolski Bł/5/01 Data Podpis 1

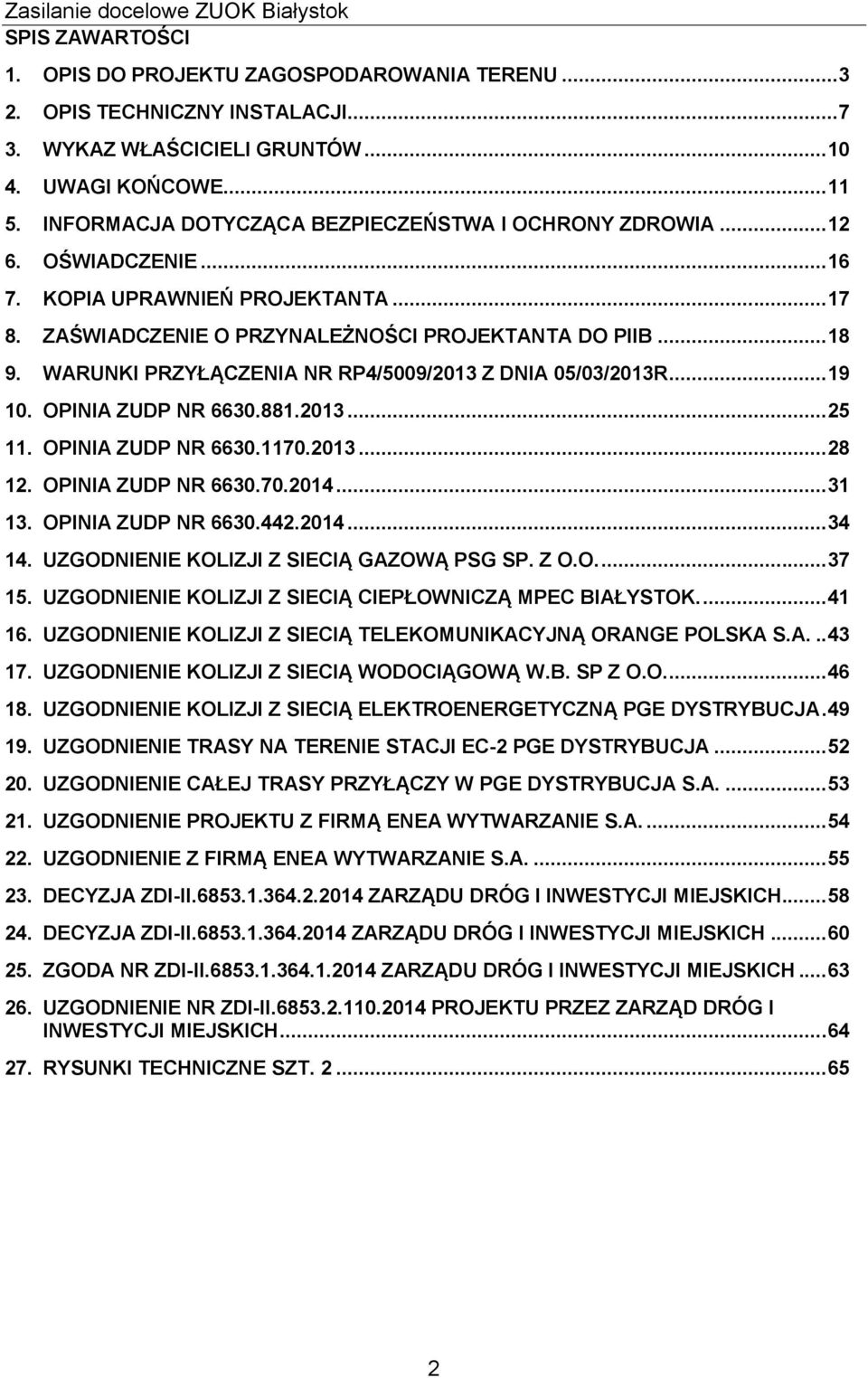

2 Zasilanie docelowe ZUOK Białystok SPIS ZAWARTOŚCI 1. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU OPIS TECHNICZNY INSTALACJI WYKAZ WŁAŚCICIELI GRUNTÓW UWAGI KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OŚWIADCZENIE KOPIA UPRAWNIEŃ PROJEKTANTA ZAŚWIADCZENIE O PRZYNALEŻNOŚCI PROJEKTANTA DO PIIB WARUNKI PRZYŁĄCZENIA NR RP4/5009/2013 Z DNIA 05/03/2013R OPINIA ZUDP NR OPINIA ZUDP NR OPINIA ZUDP NR OPINIA ZUDP NR UZGODNIENIE KOLIZJI Z SIECIĄ GAZOWĄ PSG SP. Z O.O UZGODNIENIE KOLIZJI Z SIECIĄ CIEPŁOWNICZĄ MPEC BIAŁYSTOK UZGODNIENIE KOLIZJI Z SIECIĄ TELEKOMUNIKACYJNĄ ORANGE POLSKA S.A UZGODNIENIE KOLIZJI Z SIECIĄ WODOCIĄGOWĄ W.B. SP Z O.O UZGODNIENIE KOLIZJI Z SIECIĄ ELEKTROENERGETYCZNĄ PGE DYSTRYBUCJA UZGODNIENIE TRASY NA TERENIE STACJI EC-2 PGE DYSTRYBUCJA UZGODNIENIE CAŁEJ TRASY PRZYŁĄCZY W PGE DYSTRYBUCJA S.A UZGODNIENIE PROJEKTU Z FIRMĄ ENEA WYTWARZANIE S.A UZGODNIENIE Z FIRMĄ ENEA WYTWARZANIE S.A DECYZJA ZDI-II ZARZĄDU DRÓG I INWESTYCJI MIEJSKICH DECYZJA ZDI-II ZARZĄDU DRÓG I INWESTYCJI MIEJSKICH ZGODA NR ZDI-II ZARZĄDU DRÓG I INWESTYCJI MIEJSKICH UZGODNIENIE NR ZDI-II PROJEKTU PRZEZ ZARZĄD DRÓG I INWESTYCJI MIEJSKICH RYSUNKI TECHNICZNE SZT

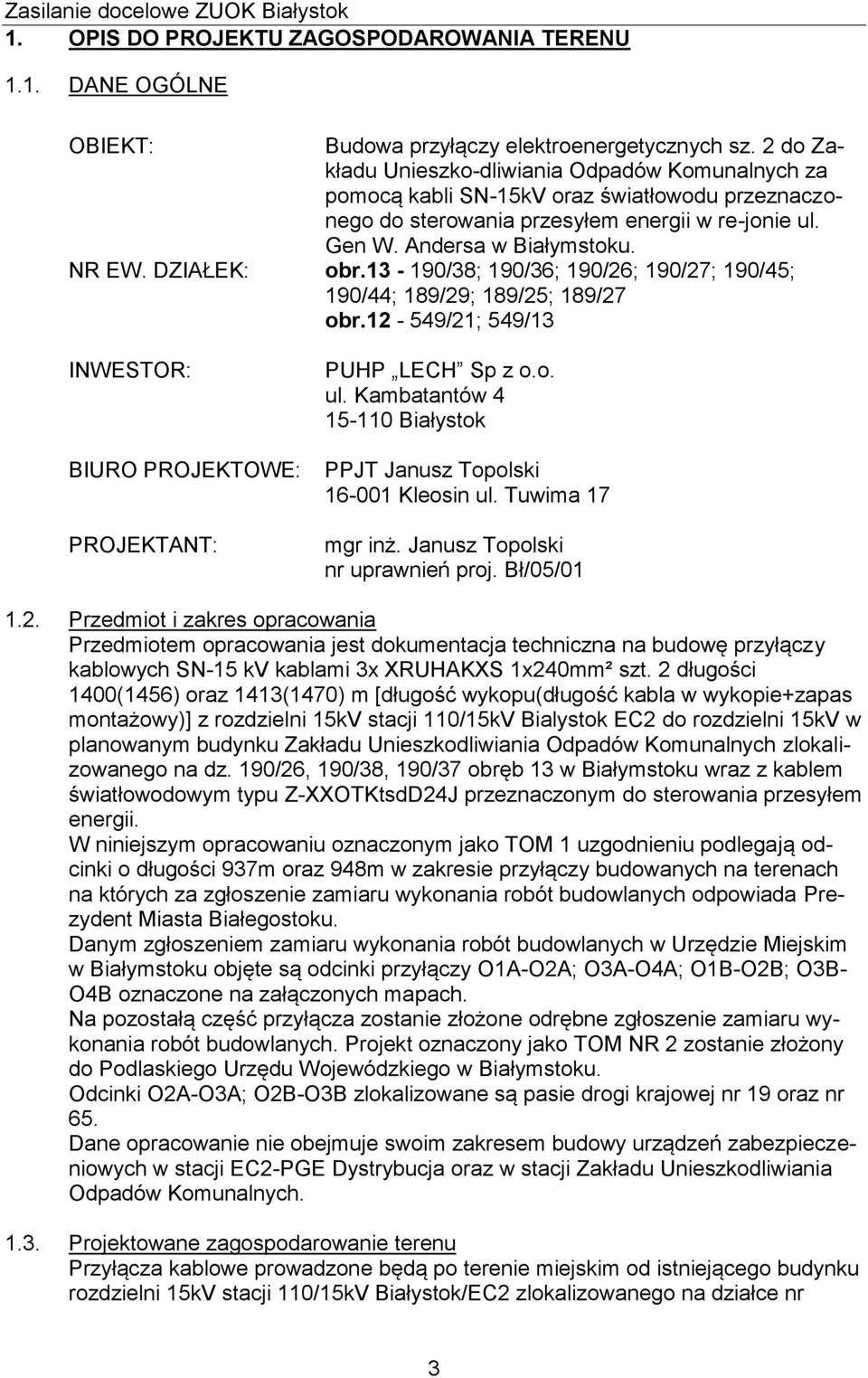

3 Zasilanie docelowe ZUOK Białystok 1. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1.1. DANE OGÓLNE OBIEKT: Budowa przyłączy elektroenergetycznych sz. 2 do Zakładu Unieszko-dliwiania Odpadów Komunalnych za pomocą kabli SN-15kV oraz światłowodu przeznaczonego do sterowania przesyłem energii w re-jonie ul. Gen W. Andersa w Białymstoku. NR EW. DZIAŁEK: obr /38; 190/36; 190/26; 190/27; 190/45; 190/44; 189/29; 189/25; 189/27 obr /21; 549/13 INWESTOR: BIURO PROJEKTOWE: PROJEKTANT: PUHP LECH Sp z o.o. ul. Kambatantów Białystok PPJT Janusz Topolski Kleosin ul. Tuwima 17 mgr inż. Janusz Topolski nr uprawnień proj. Bł/05/ Przedmiot i zakres opracowania Przedmiotem opracowania jest dokumentacja techniczna na budowę przyłączy kablowych SN-15 kv kablami 3x XRUHAKXS 1x240mm² szt. 2 długości 1400(1456) oraz 1413(1470) m [długość wykopu(długość kabla w wykopie+zapas montażowy)] z rozdzielni 15kV stacji 110/15kV Bialystok EC2 do rozdzielni 15kV w planowanym budynku Zakładu Unieszkodliwiania Odpadów Komunalnych zlokalizowanego na dz. 190/26, 190/38, 190/37 obręb 13 w Białymstoku wraz z kablem światłowodowym typu Z-XXOTKtsdD24J przeznaczonym do sterowania przesyłem energii. W niniejszym opracowaniu oznaczonym jako TOM 1 uzgodnieniu podlegają odcinki o długości 937m oraz 948m w zakresie przyłączy budowanych na terenach na których za zgłoszenie zamiaru wykonania robót budowlanych odpowiada Prezydent Miasta Białegostoku. Danym zgłoszeniem zamiaru wykonania robót budowlanych w Urzędzie Miejskim w Białymstoku objęte są odcinki przyłączy O1A-O2A; O3A-O4A; O1B-O2B; O3B- O4B oznaczone na załączonych mapach. Na pozostałą część przyłącza zostanie złożone odrębne zgłoszenie zamiaru wykonania robót budowlanych. Projekt oznaczony jako TOM NR 2 zostanie złożony do Podlaskiego Urzędu Wojewódzkiego w Białymstoku. Odcinki O2A-O3A; O2B-O3B zlokalizowane są pasie drogi krajowej nr 19 oraz nr 65. Dane opracowanie nie obejmuje swoim zakresem budowy urządzeń zabezpieczeniowych w stacji EC2-PGE Dystrybucja oraz w stacji Zakładu Unieszkodliwiania Odpadów Komunalnych Projektowane zagospodarowanie terenu Przyłącza kablowe prowadzone będą po terenie miejskim od istniejącego budynku rozdzielni 15kV stacji 110/15kV Białystok/EC2 zlokalizowanego na działce nr 3

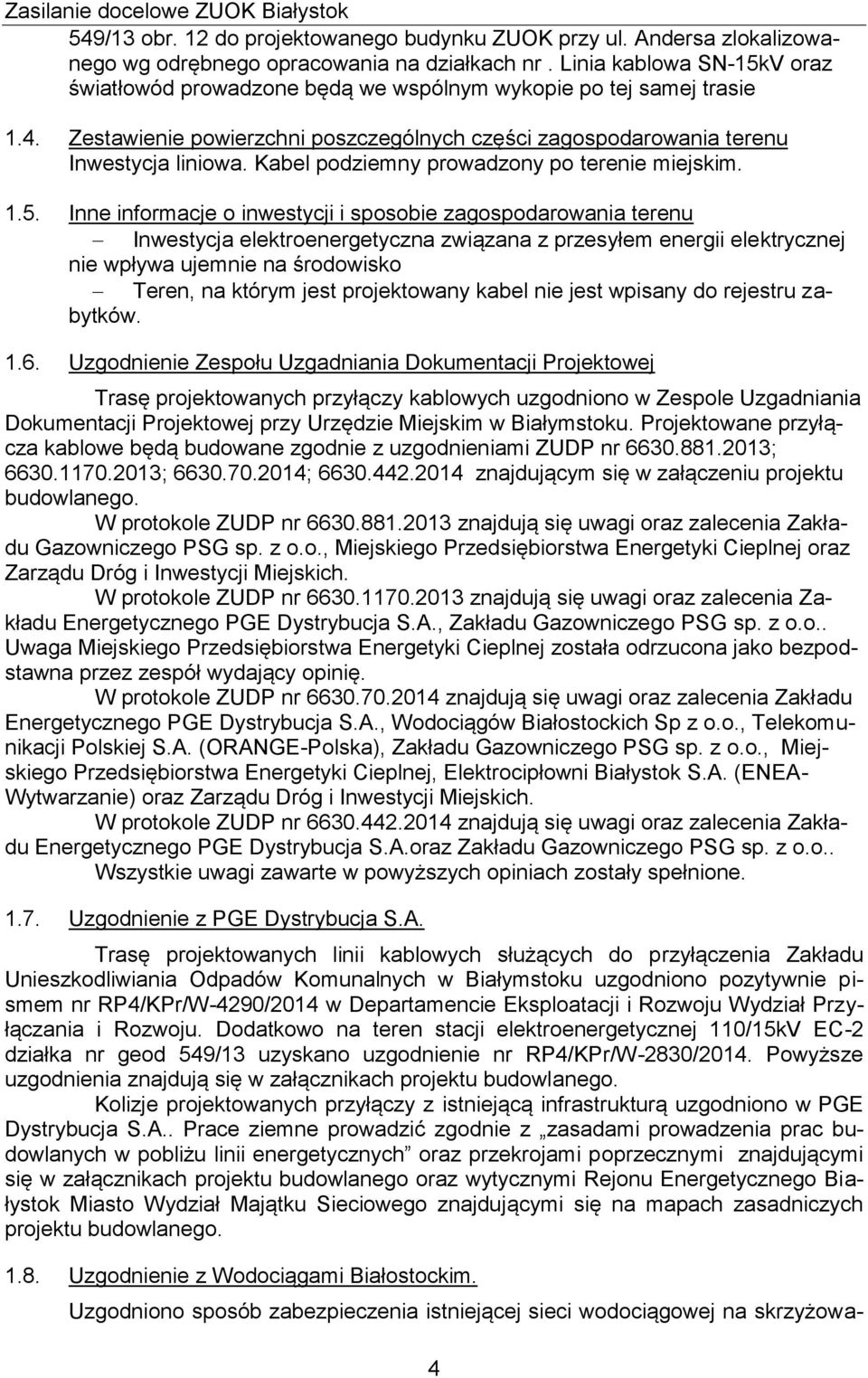

4 Zasilanie docelowe ZUOK Białystok 549/13 obr. 12 do projektowanego budynku ZUOK przy ul. Andersa zlokalizowanego wg odrębnego opracowania na działkach nr. Linia kablowa SN-15kV oraz światłowód prowadzone będą we wspólnym wykopie po tej samej trasie 1.4. Zestawienie powierzchni poszczególnych części zagospodarowania terenu Inwestycja liniowa. Kabel podziemny prowadzony po terenie miejskim Inne informacje o inwestycji i sposobie zagospodarowania terenu Inwestycja elektroenergetyczna związana z przesyłem energii elektrycznej nie wpływa ujemnie na środowisko Teren, na którym jest projektowany kabel nie jest wpisany do rejestru zabytków Uzgodnienie Zespołu Uzgadniania Dokumentacji Projektowej Trasę projektowanych przyłączy kablowych uzgodniono w Zespole Uzgadniania Dokumentacji Projektowej przy Urzędzie Miejskim w Białymstoku. Projektowane przyłącza kablowe będą budowane zgodnie z uzgodnieniami ZUDP nr ; ; ; znajdującym się w załączeniu projektu budowlanego. W protokole ZUDP nr znajdują się uwagi oraz zalecenia Zakładu Gazowniczego PSG sp. z o.o., Miejskiego Przedsiębiorstwa Energetyki Cieplnej oraz Zarządu Dróg i Inwestycji Miejskich. W protokole ZUDP nr znajdują się uwagi oraz zalecenia Zakładu Energetycznego PGE Dystrybucja S.A., Zakładu Gazowniczego PSG sp. z o.o.. Uwaga Miejskiego Przedsiębiorstwa Energetyki Cieplnej została odrzucona jako bezpodstawna przez zespół wydający opinię. W protokole ZUDP nr znajdują się uwagi oraz zalecenia Zakładu Energetycznego PGE Dystrybucja S.A., Wodociągów Białostockich Sp z o.o., Telekomunikacji Polskiej S.A. (ORANGE-Polska), Zakładu Gazowniczego PSG sp. z o.o., Miejskiego Przedsiębiorstwa Energetyki Cieplnej, Elektrocipłowni Białystok S.A. (ENEA- Wytwarzanie) oraz Zarządu Dróg i Inwestycji Miejskich. W protokole ZUDP nr znajdują się uwagi oraz zalecenia Zakładu Energetycznego PGE Dystrybucja S.A.oraz Zakładu Gazowniczego PSG sp. z o.o.. Wszystkie uwagi zawarte w powyższych opiniach zostały spełnione Uzgodnienie z PGE Dystrybucja S.A. Trasę projektowanych linii kablowych służących do przyłączenia Zakładu Unieszkodliwiania Odpadów Komunalnych w Białymstoku uzgodniono pozytywnie pismem nr RP4/KPr/W-4290/2014 w Departamencie Eksploatacji i Rozwoju Wydział Przyłączania i Rozwoju. Dodatkowo na teren stacji elektroenergetycznej 110/15kV EC-2 działka nr geod 549/13 uzyskano uzgodnienie nr RP4/KPr/W-2830/2014. Powyższe uzgodnienia znajdują się w załącznikach projektu budowlanego. Kolizje projektowanych przyłączy z istniejącą infrastrukturą uzgodniono w PGE Dystrybucja S.A.. Prace ziemne prowadzić zgodnie z zasadami prowadzenia prac budowlanych w pobliżu linii energetycznych oraz przekrojami poprzecznymi znajdującymi się w załącznikach projektu budowlanego oraz wytycznymi Rejonu Energetycznego Białystok Miasto Wydział Majątku Sieciowego znajdującymi się na mapach zasadniczych projektu budowlanego Uzgodnienie z Wodociągami Białostockim. Uzgodniono sposób zabezpieczenia istniejącej sieci wodociągowej na skrzyżowa- 4

5 Zasilanie docelowe ZUOK Białystok niu z projektowanymi kablami (dotyczy opinii ZUD 70/2014). Roboty ziemne prowadzić zgodnie z przekrojami poprzecznymi znajdującymi się w załącznikach projektu budowlanego oraz z wytycznymi znajdującymi się na mapie zasadniczej projektu budowlanego. Uzgodnienie dotyczy kolizji z wodociągami oznaczonymi na mapie jako WODA1 WODA5. Rzędne istniejącej infrastruktury należy zweryfikować przed rozpoczęciem robót przy użyciu specjalistycznych narzędzi Uzgodnienie z Orange Polska S.A. Uzgodniono sposób zabezpieczenia istniejącej sieci telekomunikacyjnej Orange na skrzyżowaniu z projektowanymi kablami. Roboty ziemne prowadzić zgodnie z przekrojami poprzecznymi znajdującymi się w załącznikach projektu budowlanego oraz z wytycznymi znajdującymi się na mapach zasadniczych projektu budowlanego. Uzgodnienie dotyczy kolizji z urządzeniami telekomunikacyjnymi oznaczonymi na mapie jako ORANGE1 ORANGE5. Rzędne istniejącej infrastruktury należy zweryfikować przed rozpoczęciem robót przy użyciu specjalistycznych narzędzi Uzgodnienie z Polską Spółką Gazownictwa sp. z o.o. Uzgodniono sposób zabezpieczenia istniejących sieci gazowych na skrzyżowaniu z projektowanymi przyłączami SN 15kV. Roboty ziemne w obszarze strefy kontrolowanej gazociągu szerokość 1m należy wykonywać z należytą starannością pod nadzorem przedstawiciela ZB, natomiast roboty ziemne w bezpośrednim sąsiedztwie przewodów gazowych (mnij niż 0,5m) wykonywać ręcznie. W przypadku uszkodzenia sieci gazowej koszty i naprawy poniesie wykonawca robót. Uzgodnienie dotyczy kolizji z siecią Gazową oznaczonych na mapie jako GAZ1 GAZ7. Kolizje wykonać zgodnie z przekrojami znajdującymi się w załączeniu danego projektu. Rzędne istniejącej infrastruktury należy zweryfikować przed rozpoczęciem robót przy użyciu specjalistycznych narzędzi. Przed rozpoczęciem prac związanych z budową przedmiotowego przyłącza SN 15kV wykonawca bezwzględnie powinien sprawdzić czy krzyżujący się projektowany gazociąg g-111/2014 został wykonany. W razie stwierdzenia wykonania w/w sieci gazowej Wykonawca skoordynuje projektowane przyłącze SN z gazociągiem w PSG sp. z o.o. Oddział w Warszawie Zakład w Białymstoku ul. Gen.S.Sosabowskiego 24, Białystok Uzgodnienie z Miejskim Przedsiębiorstwem Energetyki Cieplnej w Białymstoku Uzgodniono sposób zabezpieczenia istniejącej sieci ciepłowniczej na skrzyżowaniu z projektowanymi kablami. Roboty ziemne prowadzić zgodnie z uzgodnieniami oraz przekrojami poprzecznymi znajdującymi się w załącznikach projektu budowlanego. Uzgodnienie dotyczy kolizji z ciepłociągami oznaczonymi na mapie jako MPEC1 MPEC4. Rzędne istniejącej infrastruktury należy zweryfikować przed rozpoczęciem robót przy użyciu specjalistycznych narzędzi Uzgodnienie z ENEA Wytwarzanie S.A. Projekt w zakresie uwag zawartych w protokole ZUD nr 70/2014 uzgodniono z firmą ENEA Wytwarzanie S.A., uzgodnieni znajduje się w załącznikach do projektu. Roboty ziemne prowadzić zgodnie z wytycznymi znajdującymi się na mapie zasadniczej projektu budowlanego Uzgodnienie z Zarządem Dróg i Inwestycji Miejskich Projekt uzgodniono z Zarządem Dróg i Inwestycji Miejskich Urzędu Miejskiego w 5

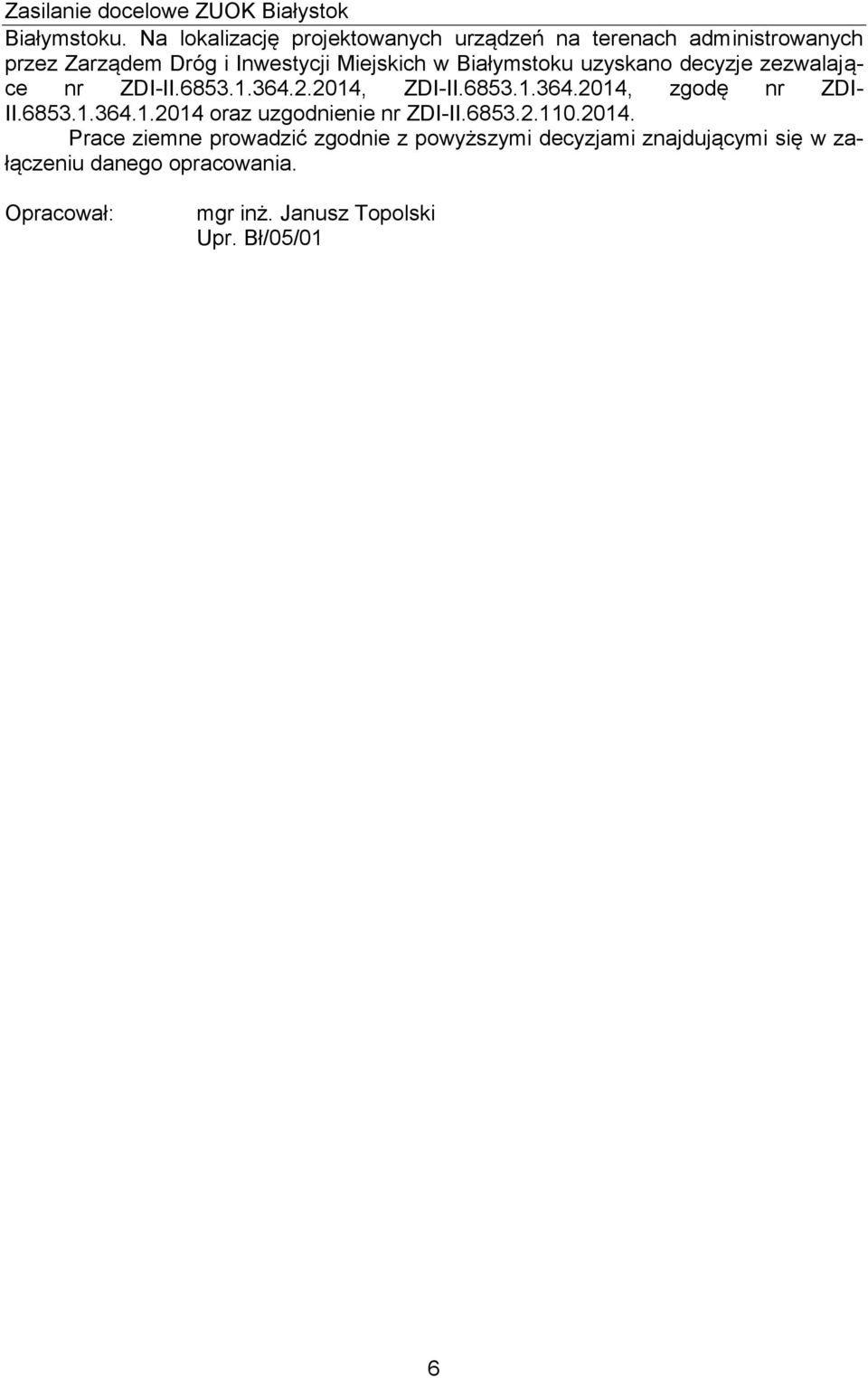

6 Zasilanie docelowe ZUOK Białystok Białymstoku. Na lokalizację projektowanych urządzeń na terenach administrowanych przez Zarządem Dróg i Inwestycji Miejskich w Białymstoku uzyskano decyzje zezwalające nr ZDI-II , ZDI-II , zgodę nr ZDI- II oraz uzgodnienie nr ZDI-II Prace ziemne prowadzić zgodnie z powyższymi decyzjami znajdującymi się w załączeniu danego opracowania. Opracował: mgr inż. Janusz Topolski Upr. Bł/05/01 6

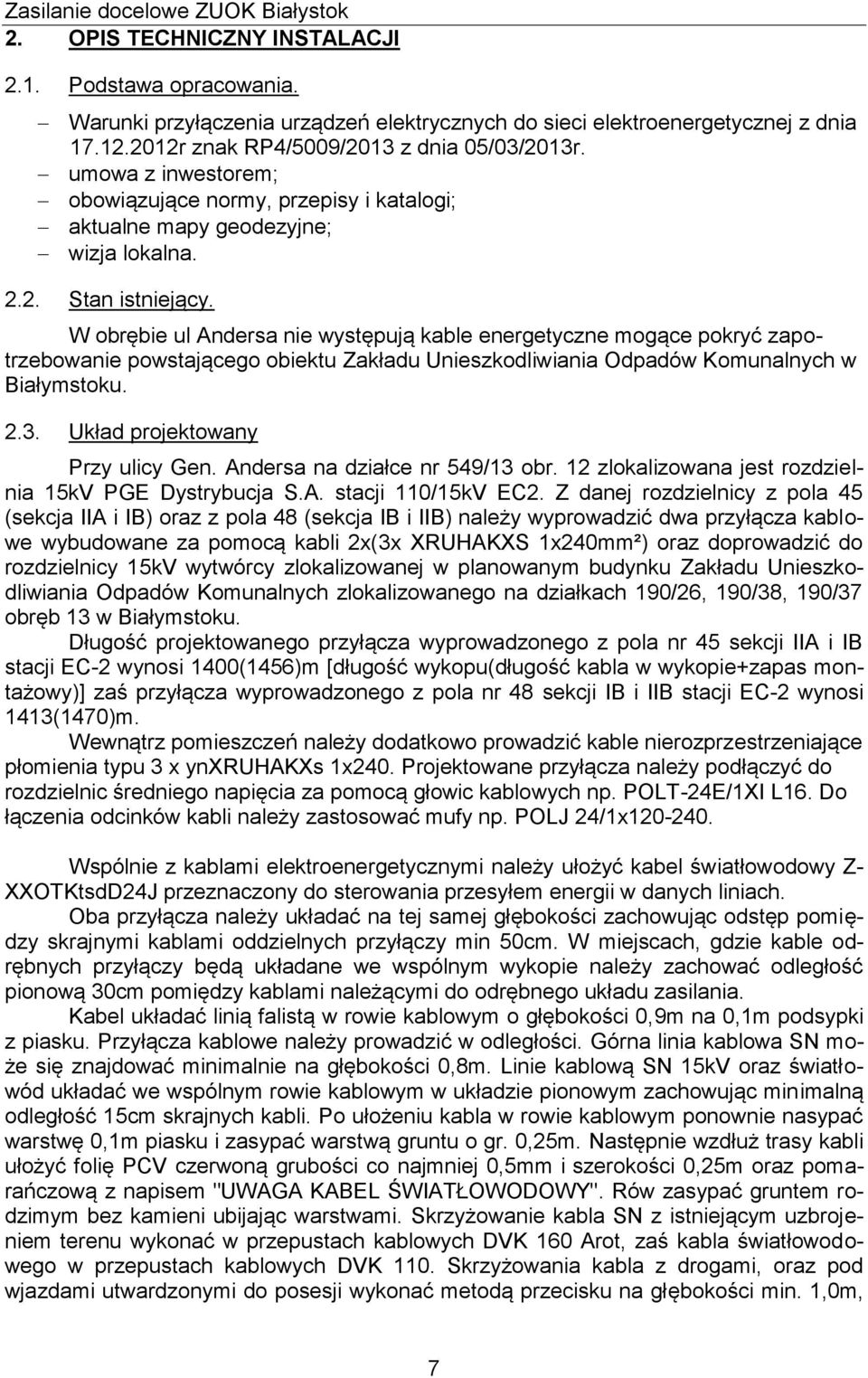

7 Zasilanie docelowe ZUOK Białystok 2. OPIS TECHNICZNY INSTALACJI 2.1. Podstawa opracowania. Warunki przyłączenia urządzeń elektrycznych do sieci elektroenergetycznej z dnia r znak RP4/5009/2013 z dnia 05/03/2013r. umowa z inwestorem; obowiązujące normy, przepisy i katalogi; aktualne mapy geodezyjne; wizja lokalna Stan istniejący. W obrębie ul Andersa nie występują kable energetyczne mogące pokryć zapotrzebowanie powstającego obiektu Zakładu Unieszkodliwiania Odpadów Komunalnych w Białymstoku Układ projektowany Przy ulicy Gen. Andersa na działce nr 549/13 obr. 12 zlokalizowana jest rozdzielnia 15kV PGE Dystrybucja S.A. stacji 110/15kV EC2. Z danej rozdzielnicy z pola 45 (sekcja IIA i IB) oraz z pola 48 (sekcja IB i IIB) należy wyprowadzić dwa przyłącza kablowe wybudowane za pomocą kabli 2x(3x XRUHAKXS 1x240mm²) oraz doprowadzić do rozdzielnicy 15kV wytwórcy zlokalizowanej w planowanym budynku Zakładu Unieszkodliwiania Odpadów Komunalnych zlokalizowanego na działkach 190/26, 190/38, 190/37 obręb 13 w Białymstoku. Długość projektowanego przyłącza wyprowadzonego z pola nr 45 sekcji IIA i IB stacji EC-2 wynosi 1400(1456)m [długość wykopu(długość kabla w wykopie+zapas montażowy)] zaś przyłącza wyprowadzonego z pola nr 48 sekcji IB i IIB stacji EC-2 wynosi 1413(1470)m. Wewnątrz pomieszczeń należy dodatkowo prowadzić kable nierozprzestrzeniające płomienia typu 3 x ynxruhakxs 1x240. Projektowane przyłącza należy podłączyć do rozdzielnic średniego napięcia za pomocą głowic kablowych np. POLT-24E/1XI L16. Do łączenia odcinków kabli należy zastosować mufy np. POLJ 24/1x Wspólnie z kablami elektroenergetycznymi należy ułożyć kabel światłowodowy Z- XXOTKtsdD24J przeznaczony do sterowania przesyłem energii w danych liniach. Oba przyłącza należy układać na tej samej głębokości zachowując odstęp pomiędzy skrajnymi kablami oddzielnych przyłączy min 50cm. W miejscach, gdzie kable odrębnych przyłączy będą układane we wspólnym wykopie należy zachować odległość pionową 30cm pomiędzy kablami należącymi do odrębnego układu zasilania. Kabel układać linią falistą w rowie kablowym o głębokości 0,9m na 0,1m podsypki z piasku. Przyłącza kablowe należy prowadzić w odległości. Górna linia kablowa SN może się znajdować minimalnie na głębokości 0,8m. Linie kablową SN 15kV oraz światłowód układać we wspólnym rowie kablowym w układzie pionowym zachowując minimalną odległość 15cm skrajnych kabli. Po ułożeniu kabla w rowie kablowym ponownie nasypać warstwę 0,1m piasku i zasypać warstwą gruntu o gr. 0,25m. Następnie wzdłuż trasy kabli ułożyć folię PCV czerwoną grubości co najmniej 0,5mm i szerokości 0,25m oraz pomarańczową z napisem "UWAGA KABEL ŚWIATŁOWODOWY". Rów zasypać gruntem rodzimym bez kamieni ubijając warstwami. Skrzyżowanie kabla SN z istniejącym uzbrojeniem terenu wykonać w przepustach kablowych DVK 160 Arot, zaś kabla światłowodowego w przepustach kablowych DVK 110. Skrzyżowania kabla z drogami, oraz pod wjazdami utwardzonymi do posesji wykonać metodą przecisku na głębokości min. 1,0m, 7

8 Zasilanie docelowe ZUOK Białystok kable SN ułożyć w przepustach SRS 160 Arot, zaś rurociąg światłowodowy w przepustach SRS 110. Przy przejściu pod nawierzchnią ul. Gen Andersa należy wykonać przewiert sterowany na głębokości min 1,3 m poniżej nawierzchni jezdni. Należy zachować minimalne promienie gięcia podczas układania linii kablowych. Dla kabla XRUHAKXs1x240 12/20kV wynosi on 61,2cm,zaś dla kabla Z-XXOTKtsdD24J 29cm. W miejscach zastosowania przepustów ochronnych typu osłony należy zabezpieczyć przed wnikaniem wody za pomocą fabrycznych uszczelniaczy EK186/160 oraz EK186/110. Zabrania się stosowania do tego celu pianki poliuretanowej uszczelniającej. Na kablach należy co 10m umieścić opaski oznacznikowe z trwałym napisem zawierającymi następujące dane: Właściciel Nr ewidencyjny Napięcie Typ kabla Trasę kabla Rok budowy Należy dokonać odbioru linii kablowej przed zasypaniem z udziałem przedstawiciela Inwestora oraz dokonać inwentaryzacji geodezyjnej powykonawczej. Przy wejściu do stacji transformatorowej przewidzieć zapasy kabla o długości 4m. Ze względu na możliwość wystąpienia niezinwentaryzowanych urządzeń podziemnych prace na całej długości projektowanej linii kablowej należy wykonać ręcznie. Przy zbliżeniach i skrzyżowaniach do istniejącego zbrojenia podziemnego należy stosować się do uzgodnień branżowych zawartych w niniejszym PT Skrzyżowania kabla z istn. urządzeniami podziemnymi Wszystkie skrzyżowania kabla z urządzeniami podziemnymi osłonić rurą DVK160 i po 50cm w obie strony od miejsca skrzyżowania. Zachować odległości pionowe: Skrzyżowanie z kablem 15kV 15cm Skrzyżowanie z kablem 0,4kV 15cm Skrzyżowanie z kablami telekomunikacyjnymi 50cm rurociągi wodociągowe, ściekowe, itp. 25cm + średnica rurociągu gazociąg PE 30cm gazociąg stalowy 50cm Zbliżenia kabla do istn. urządzeniami podziemnymi Wszystkie zbliżenia kabla do urządzeniami podziemnymi osłonić rurą DVK160 AROT i po 50cm w obie strony od miejsca zbliżenia z wyjątkiem skrzyżowań z siecią gazową, które należy osłonić min 1m w obie strony oraz z siecią ciepłowniczą, które należy osłonić min 2m w obie strony. Zachować odległości poziome: Zbliżenie do kabla 15kV 10cm Zbliżenie do kabla 0,4kV 25cm Zbliżenie do kabli telekomunikacyjnych 50cm rurociągi wodociągowe, ściekowe, itp. 25cm + średnica rurociągu. gazociąg PE 50cm gazociąg stalowy 100cm 8

9 Zasilanie docelowe ZUOK Białystok 2.4. Budowa przyłączy elektroenergetycznych nie wymagających pozwolenia na budowę. Zgodnie z Art. 29 ust. 2 pkt. 20 Prawa Budowlanego budowa przyłącza elektroenergetycznego nie wymaga pozwolenia na budowę. Zgodnie z art. 30 ust. 1 pkt 1a z zastrzeżeniem art. 29a ust. 1 Prawa Budowlanego budowa przyłącza elektroenergetycznego nie wymaga zgłoszenia właściwemu organowi. Definicję przyłącza elektroenergetycznego podaje Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (Dz.U nr 93 poz. 623). Przyłącze odcinek lub element sieci służący do połączenia urządzeń, instalacji lub sieci podmiotu, o wymaganej przez niego mocy przyłączeniowej, z pozostałą częścią sieci przedsiębiorstwa energetycznego świadczącego na rzecz podmiotu przyłączanego usługę przesyłania lub dystrybucji energii elektrycznej; Jako element sieci można rozumieć słup, stacje transformatorową, złącze kablowe itp. Zgodnie z Art. 29a ust. 1 - Budowa przyłączy, których mowa w art. 29 ust. 1 pkt 20 wymaga sporządzenia planu sytuacyjnego na kopii aktualnej mapy zasadnicze lub mapy jednostkowej przyjętej do państwowego zasobu geodezyjnego i kartograficznego. W skład projektowanego przyłącza wchodzą: Odcinek sieci od dostawcy do urządzeń odbiorcy. Element sieci np. złącze kablowe ZK do przygotowania zasilania obiektu Budując przyłącza elektroenergetyczne do obiektów handlowych można realizować je zgodnie z art. 29a ust. 1 Prawa Budowlanego (Dz. U Nr 163 poz 1364 z 2005r) 2.5. Sposób powiązania sieci zewnętrznej z budynkiem Z budynku rozdzielni 15kV stacji 110/15kV EC-2 projektowane kable elektroenergetyczne wyprowadzić należy z odpowiedniego pola istniejącej rozdzielnicy średniego napięcia. Do planowanego budynku Zakładu Unieszkodliwiania Odpadów Komunalnych kable elektroenergetyczne wprowadzić należy do odpowiedniego pola rozdzielnicy średniego napięcia. Wejścia kabli do budynków należy zabezpieczyć i uszczelnić przed wnikaniem wilgoci. W budynkach należy prowadzić kable elektroenergetyczne nierozprzestrzeniające płomieni, zaś kabel światłowodowy w ochronnej rurze niepalnej Pomiar energii elektrycznej Pomiar energii elektrycznej nie jest przedmiotem opracowania. 9

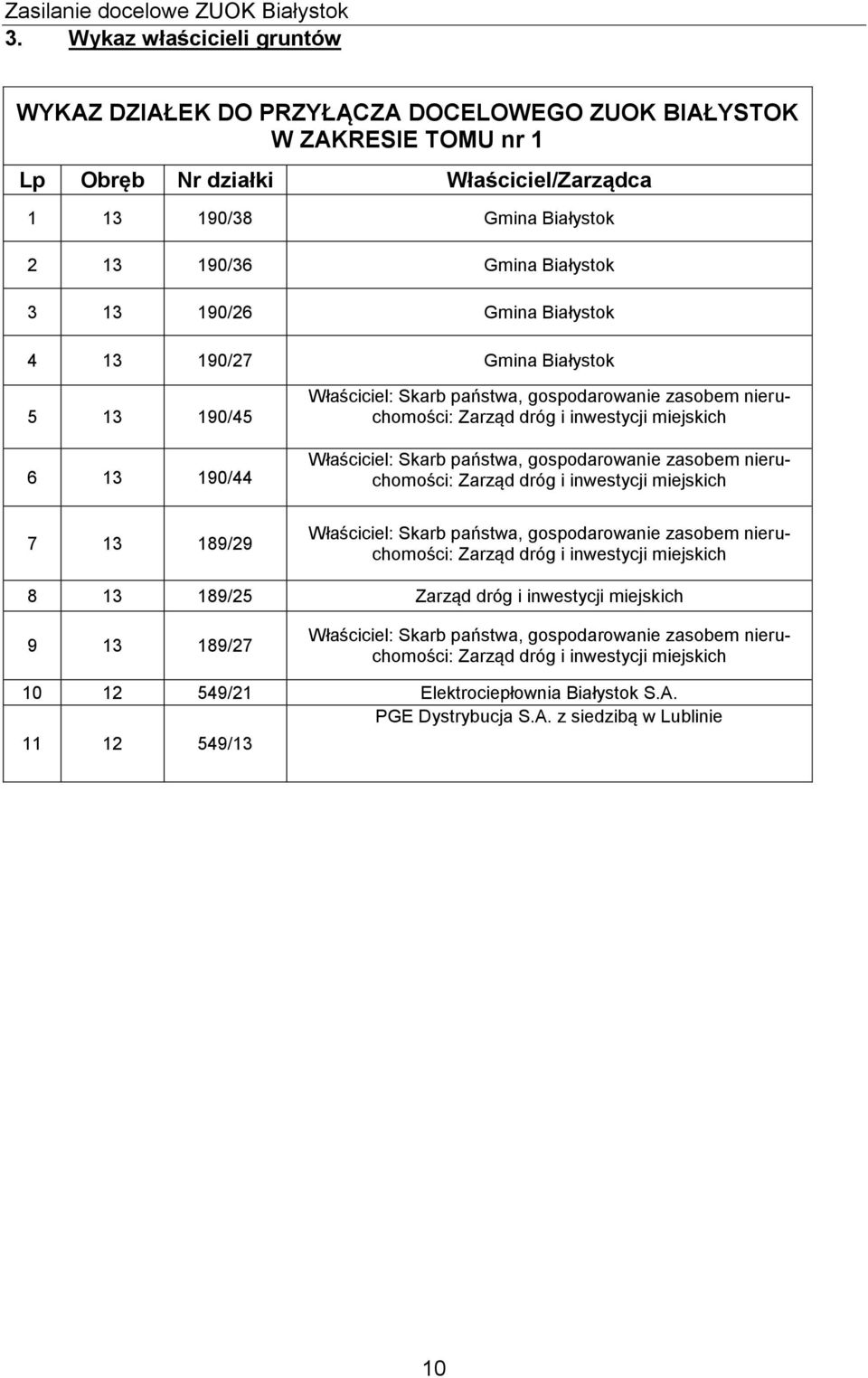

10 Zasilanie docelowe ZUOK Białystok 3. Wykaz właścicieli gruntów WYKAZ DZIAŁEK DO PRZYŁĄCZA DOCELOWEGO ZUOK BIAŁYSTOK W ZAKRESIE TOMU nr 1 Lp Obręb Nr działki Właściciel/Zarządca /38 Gmina Białystok /36 Gmina Białystok /26 Gmina Białystok /27 Gmina Białystok / /44 Właściciel: Skarb państwa, gospodarowanie zasobem nieruchomości: Zarząd dróg i inwestycji miejskich Właściciel: Skarb państwa, gospodarowanie zasobem nieruchomości: Zarząd dróg i inwestycji miejskich /29 Właściciel: Skarb państwa, gospodarowanie zasobem nieruchomości: Zarząd dróg i inwestycji miejskich /25 Zarząd dróg i inwestycji miejskich /27 Właściciel: Skarb państwa, gospodarowanie zasobem nieruchomości: Zarząd dróg i inwestycji miejskich /21 Elektrociepłownia Białystok S.A. PGE Dystrybucja S.A. z siedzibą w Lublinie /13 10

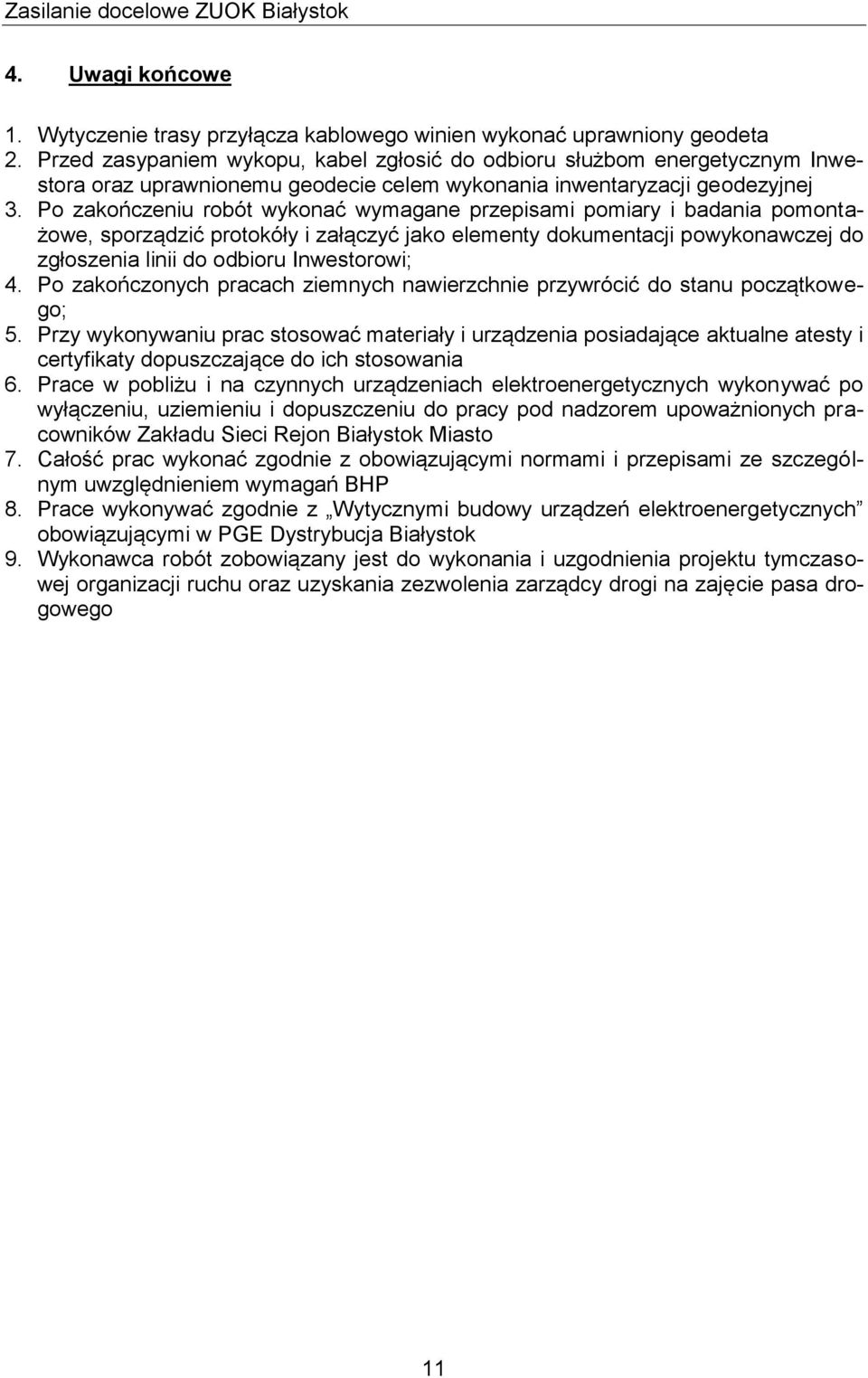

11 Zasilanie docelowe ZUOK Białystok 4. Uwagi końcowe 1. Wytyczenie trasy przyłącza kablowego winien wykonać uprawniony geodeta 2. Przed zasypaniem wykopu, kabel zgłosić do odbioru służbom energetycznym Inwestora oraz uprawnionemu geodecie celem wykonania inwentaryzacji geodezyjnej 3. Po zakończeniu robót wykonać wymagane przepisami pomiary i badania pomontażowe, sporządzić protokóły i załączyć jako elementy dokumentacji powykonawczej do zgłoszenia linii do odbioru Inwestorowi; 4. Po zakończonych pracach ziemnych nawierzchnie przywrócić do stanu początkowego; 5. Przy wykonywaniu prac stosować materiały i urządzenia posiadające aktualne atesty i certyfikaty dopuszczające do ich stosowania 6. Prace w pobliżu i na czynnych urządzeniach elektroenergetycznych wykonywać po wyłączeniu, uziemieniu i dopuszczeniu do pracy pod nadzorem upoważnionych pracowników Zakładu Sieci Rejon Białystok Miasto 7. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami ze szczególnym uwzględnieniem wymagań BHP 8. Prace wykonywać zgodnie z Wytycznymi budowy urządzeń elektroenergetycznych obowiązującymi w PGE Dystrybucja Białystok 9. Wykonawca robót zobowiązany jest do wykonania i uzgodnienia projektu tymczasowej organizacji ruchu oraz uzyskania zezwolenia zarządcy drogi na zajęcie pasa drogowego 11

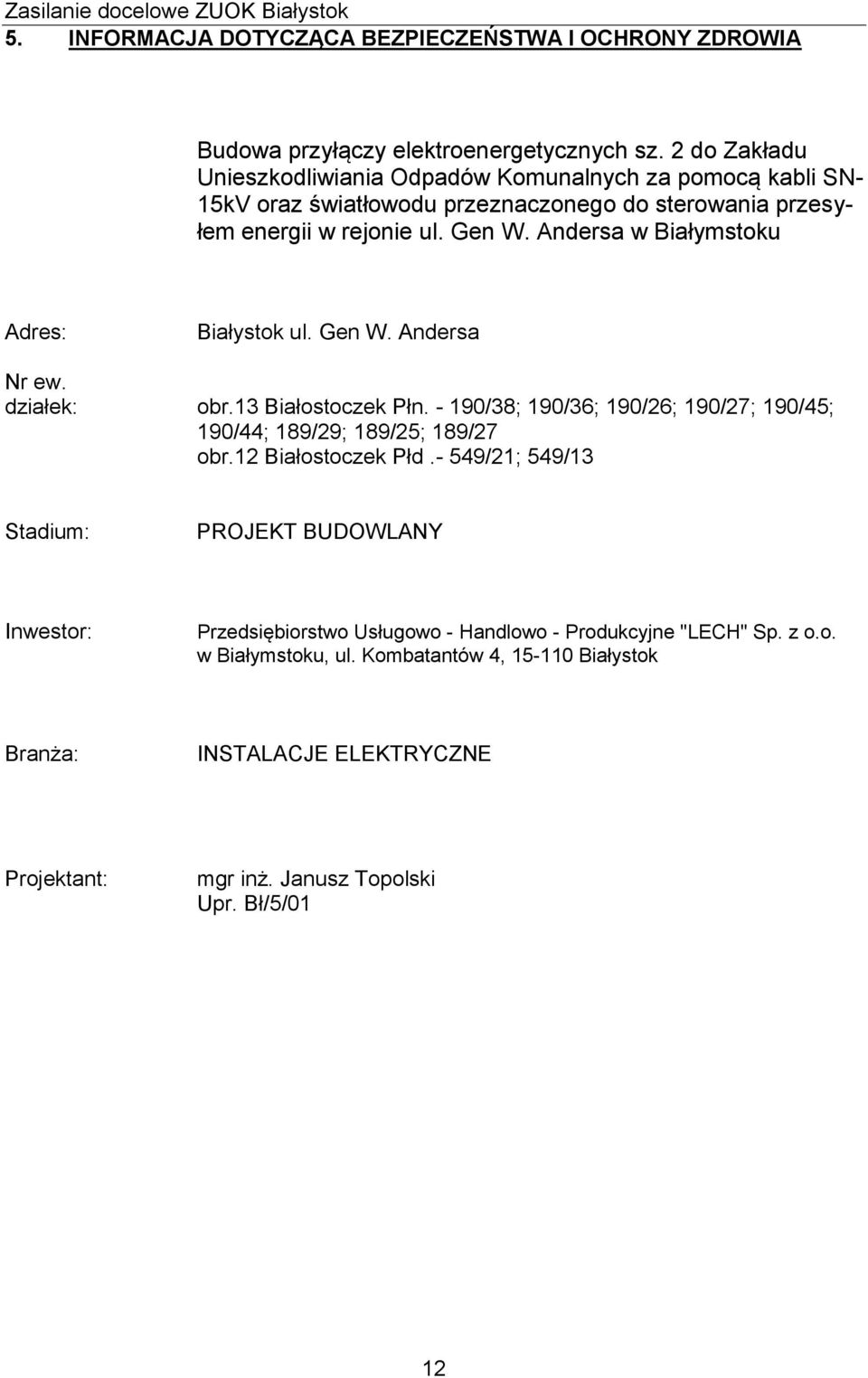

12 Zasilanie docelowe ZUOK Białystok 5. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Budowa przyłączy elektroenergetycznych sz. 2 do Zakładu Unieszkodliwiania Odpadów Komunalnych za pomocą kabli SN- 15kV oraz światłowodu przeznaczonego do sterowania przesyłem energii w rejonie ul. Gen W. Andersa w Białymstoku Adres: Białystok ul. Gen W. Andersa Nr ew. działek: obr.13 Białostoczek Płn /38; 190/36; 190/26; 190/27; 190/45; 190/44; 189/29; 189/25; 189/27 obr.12 Białostoczek Płd.- 549/21; 549/13 Stadium: PROJEKT BUDOWLANY Inwestor: Przedsiębiorstwo Usługowo - Handlowo - Produkcyjne "LECH" Sp. z o.o. w Białymstoku, ul. Kombatantów 4, Białystok Branża: INSTALACJE ELEKTRYCZNE Projektant: mgr inż. Janusz Topolski Upr. Bł/5/01 12

13 Zasilanie docelowe ZUOK Białystok 5.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Budowa przyłączy elektroenergetycznych sz. 2 do Zakładu Unieszkodliwiania Odpadów Komunalnych za pomocą kabli SN-15kV oraz światłowodu przeznaczonego do sterowania przesyłem energii Kolejność prowadzenia prac: a) przygotowanie miejsca pracy, b) wykopy pod kable, c) wykonanie przecisku pod układem torowym oraz pod drogą d) ułożenie kabli, e) zasypywanie rowu kablowego, f) podłączenia 5.2. Wykaz istniejących obiektów budowlanych a) istniejące drogi publiczne, b) istniejąca sieć wodociągowa podziemna, c) istniejąca sieć telekomunikacyjna, d) istniejąca sieć gazowa podziemna, e) istniejące linie kablowe energetyczne podziemne nn-0,4kv, SN-15kV, f) istniejące linie napowietrzne SN-15kV, g) istniejąca sieć sanitarna podziemna, h) istniejąca sieć ciepłownicza 5.3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi a) istniejące drogi publiczne, b) istniejąca sieć wodociągowa podziemna, c) istniejąca sieć telekomunikacyjna, d) istniejąca sieć gazowa podziemna, e) istniejące linie kablowe energetyczne podziemne nn-0,4kv, SN-15kV, f) istniejące linie napowietrzne SN-15kV, g) istniejąca sieć sanitarna podziemna, h) istniejąca sieć ciepłownicza 5.4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia a) prace wykonywane w pobliżu obiektów czynnych pod napięciem. b) potrącenie przy prowadzeniu prac w pasie drogi miejskiej z występującym ruchem pojazdów i ludzi. c) potrącenie przy prowadzeniu prac w obszarze torowiska kolejowego d) ryzyko uszkodzenia sieci wodociągowej e) ryzyko uszkodzenia sieci gazowej f) ryzyko uszkodzenia sieci energetycznej SN, nn g) ryzyko uszkodzenia sieci telekomunikacyjnej h) ryzyko uszkodzenia sieci sanitarnej 13

14 Zasilanie docelowe ZUOK Białystok i) ryzyko uszkodzenia sieci ciepłowniczej j) ryzyko porażenia prądem elektrycznym podczas montażu projektowanych instalacji elektrycznych. k) ryzyko porażenia prądem elektrycznym przy uruchamianiu nowych urządzeń Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji robót wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47 poz. 401, w szczególności rozdziały: 1. Przepisy ogólne, 2. Warunki przygotowania i prowadzenia robót budowlanych, 3. Zagospodarowanie terenu budowy, 6. Instalacje i urządzenia elektroenergetyczne, 7. Maszyny i inne urządzenia techniczne, 9. Roboty na wysokości, 10. Roboty ziemne. Prace szczególnie niebezpieczne lub w pobliżu urządzeń energetycznych prowadzi się na pisemne polecenie wydane przez uprawnionego pracownika PGE Dystrybucja S.A. Oddział Białystok Pracownicy pracujący przy budowie urządzeń energetycznych powinni posiadać odpowiednie kwalifikacje. Kierownik budowy ma obowiązek przedstawić zagrożenia wynikające w czasie prowadzenia prac budowlanych oraz przygotować i przeprowadzić instruktaż na temat przestrzegania przepisów BHP i udzielania pierwszej pomocy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. a) Obowiązek przeszkolenia pracowników w zakresie BHP i udzielania pierwszej pomocy oraz bezwzględne ścisłe przestrzeganie przez pracowników BHP. b) Obowiązek posiadania odpowiednich kwalifikacji przez osoby zatrudnione. c) Wyposażenie pracowników w sprzęt ochrony osobistej i odzież ochronną. d) Stosowanie środków wzrokowych ostrzegawczo-informacyjnych. e) Roboty związane z podłączeniem, sprawdzeniem budowanych urządzeń elektrycznych oraz prace kontrolno-pomiarowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. f) Wszelkie prace mogą być wykonywane po wyłączeniu linii spod napięcia. g) Zastosowanie zabezpieczenia przed przypadkowym załączeniem napięcia i sprawdzenie braku napięcia oraz wykonanie uziemienia ochronnego. h) Przy wykonywaniu prac montażowych w pobliżu nn-0,4 kv oraz SN-15kV wymagana obecność co najmniej dwóch osób. i) Sprawdzenie stosowanego sprzętu, narzędzi i urządzeń przed użyciem. j) Właściwe zabezpieczenie miejsca pracy przed osobami postronnymi, ustawienie znaków ostrzegawczych na drodze. k) Przed przystąpieniem do pracy na terenie kolejowym pracowników (wykonawcy) zobowiązuje się pracodawcę tych pracowników do zapoznania ich o występujących zagrożeniach dla bezpieczeństwa i zdrowia podczas pracy na terenie kolejowym. Informację o zagrożeniach pracownik potwierdza własnoręcznym podpisem. l) Prace prowadzone w pobliżu wodociągu wykonywać ręcznie pod nadzorem uprawnionego przedstawiciela gestora sieci wodociągowej. 14

15 Zasilanie docelowe ZUOK Białystok m) Prace prowadzone w pobliżu sieci gazowej wykonywać ręcznie pod nadzorem uprawnionego przedstawiciela gestora sieci gazowej. n) Prace ziemne w pobliżu do 2 m od urządzeń telekomunikacyjnych wykonywać ręcznie pod nadzorem uprawnionego przedstawiciela gestora sieci telekomunikacyjnej o) Prace prowadzone w pobliżu sieci ciepłowniczej wykonywać ręcznie pod nadzorem uprawnionego przedstawiciela gestora sieci ciepłowniczej. p) Podczas prowadzenia prac w obrębie pasa drogowego należy przestrzegać zaleceń zawartych w Projekcie Organizacji Ruchu Projektant: mgr inż. Janusz Topolski Upr. nr. Bł/5/01 15

16 Zasilanie docelowe ZUOK Białystok 6. OŚWIADCZENIE Oświadczam, że: PROJEKT BUDOWLANY Budowa przyłączy elektroenergetycznych sz. 2 do Zakładu Unieszkodliwiania Odpadów Komunalnych za pomocą kabli SN-15kV oraz światłowodu przeznaczonego do sterowania przesyłem energii w rejonie ul. Gen W. Andersa w Białymstoku został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Janusz Topolski Upr. Bł/5/01 16

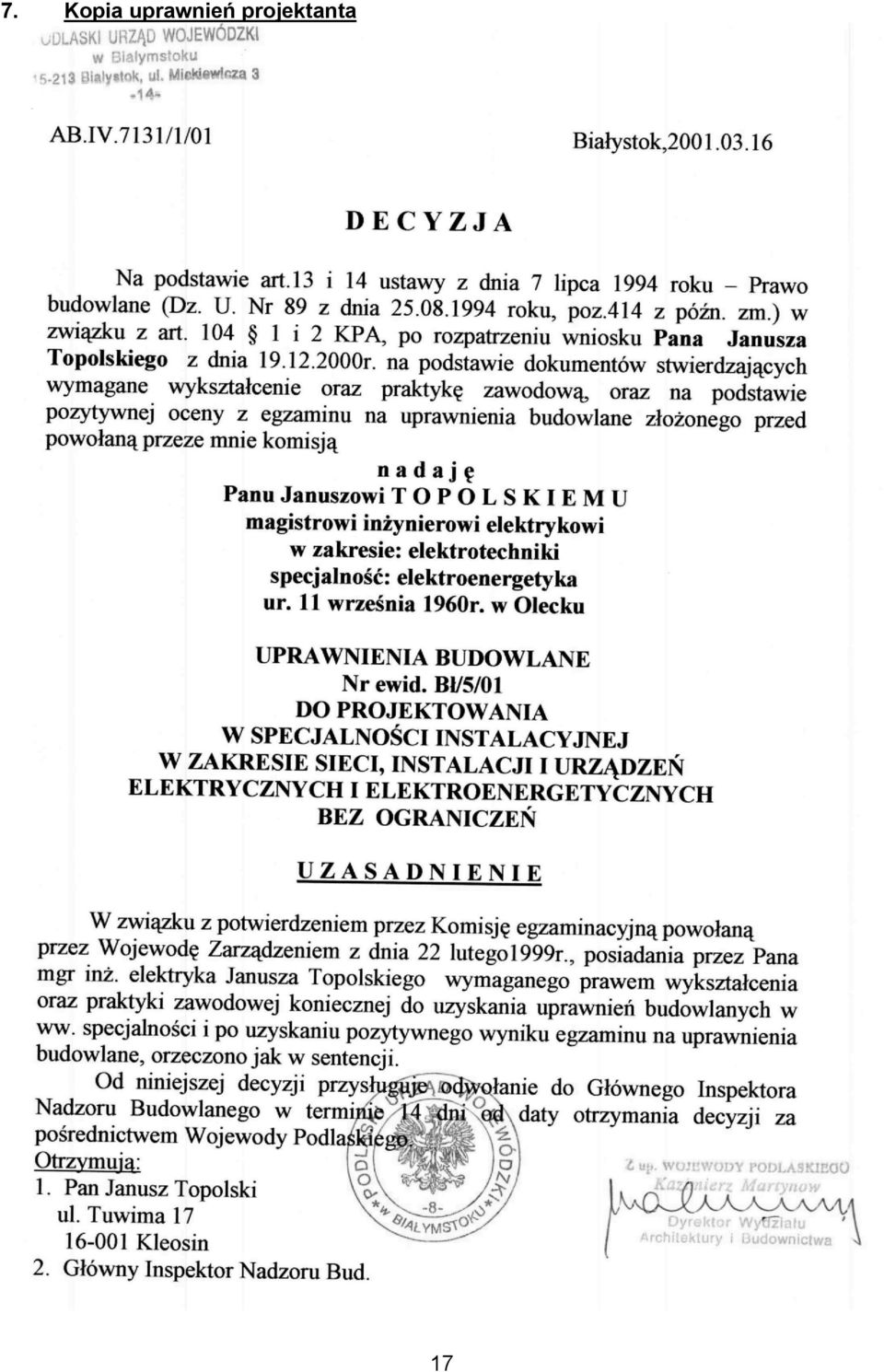

17 7. Kopia uprawnień projektanta 17

18 8. Zaświadczenie o przynależności projektanta do PIIB 18

19 9. Warunki przyłączenia nr RP4/5009/2013 z dnia 05/03/2013r 19

20 20

21 21

22 22

23 23

24 24

25 10. Opinia ZUDP nr

26 26

27 27

28 11. Opinia ZUDP nr

29 29

30 30

31 12. Opinia ZUDP nr

32 32

33 33

34 13. Opinia ZUDP nr

35 35

36 36

37 14. Uzgodnienie kolizji z siecią gazową PSG sp. z o.o. 37

38 38

39 39

40 40

41 15. Uzgodnienie kolizji z siecią ciepłowniczą MPEC Białystok. WSTAWIĆ WYDRUK DWUSTRONNY sprawdzić czy dobry nr strony w PDF wstawiony 41

42 WSTAWIĆ WYDRUK DWUSTRONNY sprawdzić czy dobry nr strony w PDF wstawiony 42

43 16. Uzgodnienie kolizji z siecią telekomunikacyjną Orange Polska S.A. 43

44 44

45 45

46 17. Uzgodnienie kolizji z siecią wodociągową W.B. sp z o.o. 46

47 47

48 48

49 18. Uzgodnienie kolizji z siecią elektroenergetyczną PGE Dystrybucja 49

50 50

51 51

52 19. Uzgodnienie trasy na terenie stacji EC-2 PGE Dystrybucja 52

53 20. Uzgodnienie całej trasy przyłączy w PGE Dystrybucja S.A. 53

54 21. Uzgodnienie projektu z firmą Enea Wytwarzanie S.A. 54

55 22. Uzgodnienie z firmą Enea Wytwarzanie S.A. 55

56 56

57 57

58 23. Decyzja ZDI-II Zarządu Dróg i Inwestycji Miejskich 58

59 59

60 24. Decyzja ZDI-II Zarządu Dróg i Inwestycji Miejskich 60

61 61

62 62

63 25. Zgoda nr ZDI-II Zarządu Dróg i Inwestycji Miejskich 63

64 26. Uzgodnienie nr ZDI-II projektu przez Zarząd Dróg i Inwestycji Miejskich 64

65 27. Rysunki techniczne szt. 2 Rys. IE01 PROJEKT ZAGOSPODAROWANIA TERENU; SKALA 1:500 Rys. IE02 MAPA EWIDENCYJNA; SKALA 1:500 65
