1 SP840 Projektor cyfrowy Podręcznik użytkownika Witamy

2 Spis treści Istotne zalecenia dotyczące bezpieczeństwa...3 Wprowadzenie...7 Funkcje projektora... 7 Zawartość opakowania... 8 Widok zewnętrzny projektora... 9 Elementy sterowania i ich funkcje Umiejscowienie projektora...14 Wybór odpowiedniego miejsca Uzyskanie preferowanego rozmiaru wyświetlanego obrazu Połączenia...18 Podłączanie komputera lub monitora. 18 Podłączanie monitora Podłączanie urządzeń wideo Podłączanie źródłowych urządzeń HDMI Obsługa urządzenia...25 Uruchamianie projektora Używanie menu Zabezpieczanie projektora Korzystanie z funkcji hasła Przełączanie sygnału wejściowego Regulacja wyświetlanego obrazu Powiększanie i wyszukiwanie szczegółów Wybór formatu obrazu Optymalizacja obrazu Ukrywanie obrazu Ustawianie Timer uśpienia Blokowanie przycisków sterowania Zatrzymywanie obrazu Obsługa urządzenia w miejsach wysoko położonych Regulacja dźwięku Sterowanie projektorem za pośrednictwem sieci LAN Dostosowywanie wyświetlania menu projektora Wyłączanie projektora Obsługa menu Konserwacja urządzenia55 Procedury ochrony projektora Informacje na temat lampy Rozwiązywanie problemów technicznych...62 Parametry techniczne...63 Charakterystyka projektora Wymiary Tabela częstotliwości Informacje o gwarancji i prawach autorskich...69 Oświadczenia prawne Spis treści

3 Istotne zalecenia dotyczące bezpieczeństwa Projektor został zaprojektowany i przetestowany w taki sposób, aby spełniać najnowsze standardy bezpieczeństwa sprzętu komputerowego. Jednakże, aby zapewnić bezpieczne użytkowanie niniejszego produktu, należy przestrzegać instrukcji zawartych w tym Podręczniku i podanych na urządzeniu. Zalecenia dotyczące bezpieczeństwa 1. Podręcznik ten należy dokładnie przeczytać przed użytkowaniem projektora. Należy zachować go, aby móc odwoływać się do niego w przyszłości. 2. W czasie działania projektora nie należy patrzeć bezpośrednio w obiektyw. Intensywny promień światła może uszkodzić wzrok. 4. W niektórych krajach napięcie w sieci elektycznej jest NIESTABILNE. Projektor przystosowany jest do bezpiecznego działania, gdy napięcie sieci elektrycznej mieści się w przedziale od 100 do 240 V, jednak może działać wadliwie, jeśli występować będą przerwy w dostawie prądu lub wahania napięcia w granicach +/ 10 V. W obszarach narażonych na występowanie takich zjawisk zaleca się podłączanie projektora do stabilizatora napięcia, listwy przeciwprzepięciowej lub źródła zasilania awaryjnego (UPS). 3. Naprawę urządzenia należy powierzyć tylko wykwalifikowanemu pracownikowi serwisu. 5. Nie wolno zastawiać obiektywu żadnymi przedmiotami, gdy projektor jest użytkowany, gdyż może to spowodować nagrzanie, deformację, a nawet zapalenie się tych przedmiotów. Aby tymczasowo wyłączyć lampę, naciśnij BLANK na projektorze lub pilocie. Istotne zalecenia dotyczące bezpieczeństwa 3

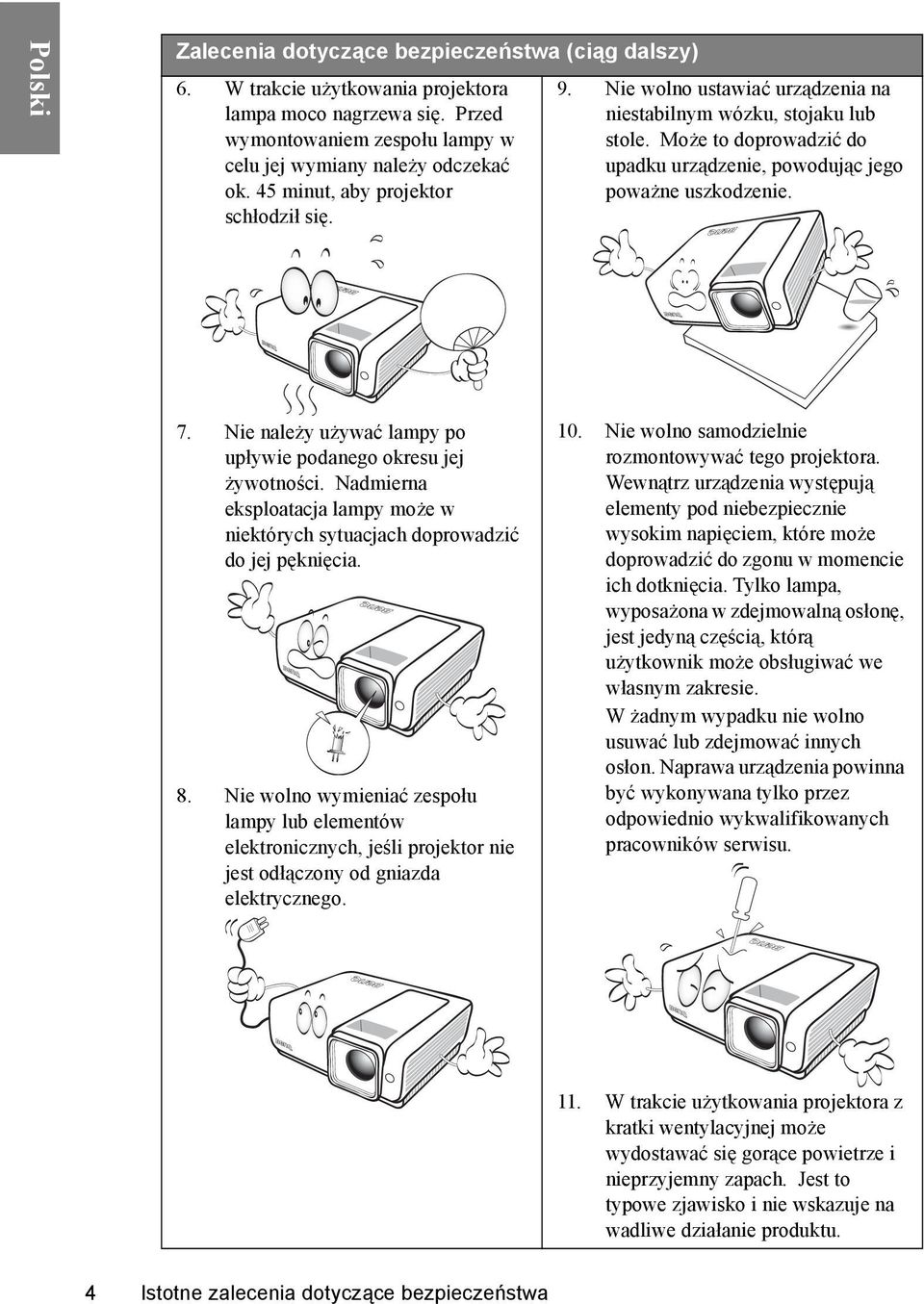

4 Zalecenia dotyczące bezpieczeństwa (ciąg dalszy) 6. W trakcie użytkowania projektora lampa moco nagrzewa się. Przed wymontowaniem zespołu lampy w celu jej wymiany należy odczekać ok. 45 minut, aby projektor schłodził się. 9. Nie wolno ustawiać urządzenia na niestabilnym wózku, stojaku lub stole. Może to doprowadzić do upadku urządzenie, powodując jego poważne uszkodzenie. 7. Nie należy używać lampy po upływie podanego okresu jej żywotności. Nadmierna eksploatacja lampy może w niektórych sytuacjach doprowadzić do jej pęknięcia. 8. Nie wolno wymieniać zespołu lampy lub elementów elektronicznych, jeśli projektor nie jest odłączony od gniazda elektrycznego. 10. Nie wolno samodzielnie rozmontowywać tego projektora. Wewnątrz urządzenia występują elementy pod niebezpiecznie wysokim napięciem, które może doprowadzić do zgonu w momencie ich dotknięcia. Tylko lampa, wyposażona w zdejmowalną osłonę, jest jedyną częścią, którą użytkownik może obsługiwać we własnym zakresie. W żadnym wypadku nie wolno usuwać lub zdejmować innych osłon. Naprawa urządzenia powinna być wykonywana tylko przez odpowiednio wykwalifikowanych pracowników serwisu. 11. W trakcie użytkowania projektora z kratki wentylacyjnej może wydostawać się gorące powietrze i nieprzyjemny zapach. Jest to typowe zjawisko i nie wskazuje na wadliwe działanie produktu. 4 Istotne zalecenia dotyczące bezpieczeństwa

5 Zalecenia dotyczące bezpieczeństwa (ciąg dalszy) 12. Nie należy ustawiać projektora w miejscach, gdzie: - Wentylacja jest niedostateczna lub przestrzeń jest zamknięta. Należy zapewnić przynajmniej 50 cm prześwitu między ścianami i projektorem oraz swobodny przepływ powietrza wokół niego. - Temperatura nadmiernie wzrasta, np. wewnątrz samochodu z całkowicie skręconymi szybami. - Występowanie nadmiernej wilgotności, kurzu lub dymu papierosowego może doprowadzać do zanieczyszczenia części optycznych, które skraca czasu użytkowania projektora i powoduje przyciemnianie obrazu. 13. Nie wolno zasłaniać otworów wentylacyjnych. - Nie wolno ustawiać projektora na kocu, pościeli lub innych miękkich powierzchniach. - Nie wolno przykrywać projektora żadnym materiałem. - W pobliżu projektora nie wolno umieszczać żadnych materiałów łatwopalnych. - W pobliżu występują czujniki przeciwpożarowe. - Temperatura otoczenia wynosi powyżej Wysokość wynosi powyżej metrów. Jeżeli otwory wentylacyjne są mocno pozatykane, nadmiernie nagrzane wnętrze projektora może doprowadzić do wystąpienia pożaru. 14. Podczas użytkowania projektor należy ustawiać na równej i poziomej powierzchni. - Nie należy używać urządzenia, jeśli jest przechylone pod kątem powyżej 10 stopni w prawą stronę, albo powyżej 15 stopni do przodu. Używanie projektora, który nie jest ustawiony poziomo może spowodować wadliwe działanie lampy lub jej uszkodzenie m ( stóp) 15. Nie wolno ustawiać projektora na żadnym z boków w pozycji pionowej. Może to spowodować przewrócenie się urządzenia, doprowadzając do obrażeń ciała lub uszkodzenia urządzenia. 0 m (0 stóp) Istotne zalecenia dotyczące bezpieczeństwa 5

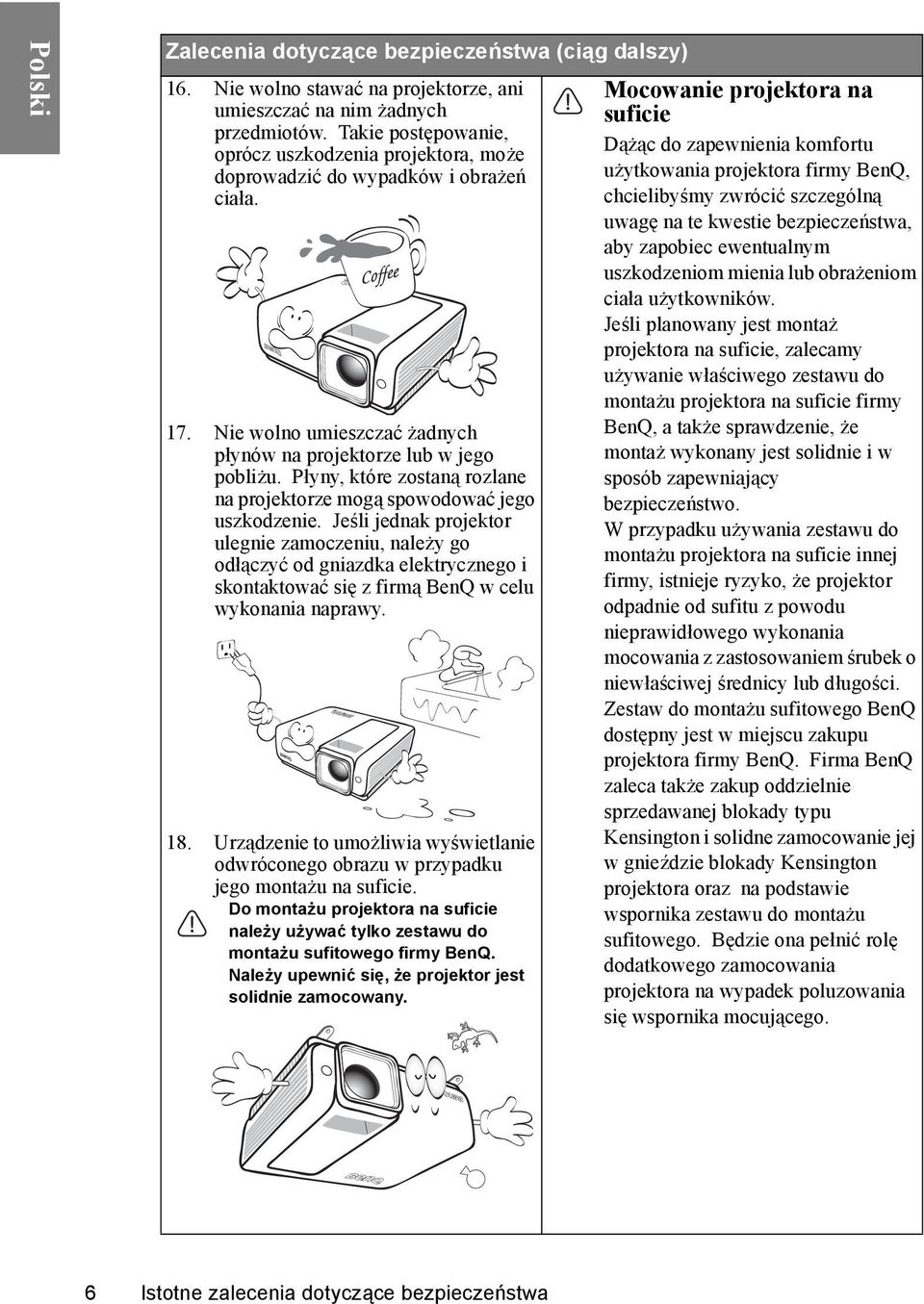

6 Zalecenia dotyczące bezpieczeństwa (ciąg dalszy) 16. Nie wolno stawać na projektorze, ani umieszczać na nim żadnych przedmiotów. Takie postępowanie, oprócz uszkodzenia projektora, może doprowadzić do wypadków i obrażeń ciała. 17. Nie wolno umieszczać żadnych płynów na projektorze lub w jego pobliżu. Płyny, które zostaną rozlane na projektorze mogą spowodować jego uszkodzenie. Jeśli jednak projektor ulegnie zamoczeniu, należy go odłączyć od gniazdka elektrycznego i skontaktować się z firmą BenQ w celu wykonania naprawy. 18. Urządzenie to umożliwia wyświetlanie odwróconego obrazu w przypadku jego montażu na suficie. Do montażu projektora na suficie należy używać tylko zestawu do montażu sufitowego firmy BenQ. Należy upewnić się, że projektor jest solidnie zamocowany. Mocowanie projektora na suficie Dążąc do zapewnienia komfortu użytkowania projektora firmy BenQ, chcielibyśmy zwrócić szczególną uwagę na te kwestie bezpieczeństwa, aby zapobiec ewentualnym uszkodzeniom mienia lub obrażeniom ciała użytkowników. Jeśli planowany jest montaż projektora na suficie, zalecamy używanie właściwego zestawu do montażu projektora na suficie firmy BenQ, a także sprawdzenie, że montaż wykonany jest solidnie i w sposób zapewniający bezpieczeństwo. W przypadku używania zestawu do montażu projektora na suficie innej firmy, istnieje ryzyko, że projektor odpadnie od sufitu z powodu nieprawidłowego wykonania mocowania z zastosowaniem śrubek o niewłaściwej średnicy lub długości. Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora firmy BenQ. Firma BenQ zaleca także zakup oddzielnie sprzedawanej blokady typu Kensington i solidne zamocowanie jej w gnieździe blokady Kensington projektora oraz na podstawie wspornika zestawu do montażu sufitowego. Będzie ona pełnić rolę dodatkowego zamocowania projektora na wypadek poluzowania się wspornika mocującego. 6 Istotne zalecenia dotyczące bezpieczeństwa

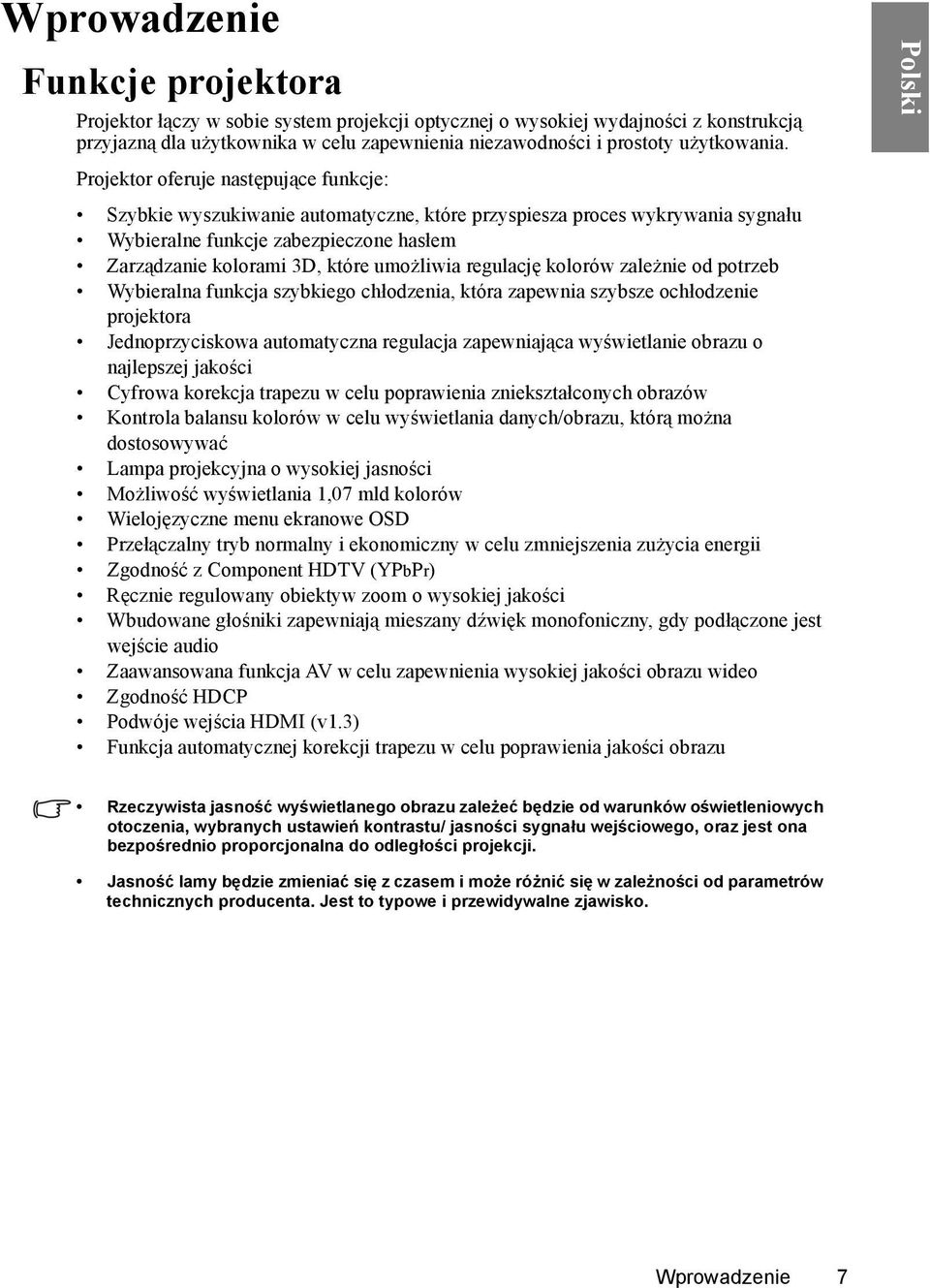

7 Wprowadzenie Funkcje projektora Projektor łączy w sobie system projekcji optycznej o wysokiej wydajności z konstrukcją przyjazną dla użytkownika w celu zapewnienia niezawodności i prostoty użytkowania. Projektor oferuje następujące funkcje: Szybkie wyszukiwanie automatyczne, które przyspiesza proces wykrywania sygnału Wybieralne funkcje zabezpieczone hasłem Zarządzanie kolorami 3D, które umożliwia regulację kolorów zależnie od potrzeb Wybieralna funkcja szybkiego chłodzenia, która zapewnia szybsze ochłodzenie projektora Jednoprzyciskowa automatyczna regulacja zapewniająca wyświetlanie obrazu o najlepszej jakości Cyfrowa korekcja trapezu w celu poprawienia zniekształconych obrazów Kontrola balansu kolorów w celu wyświetlania danych/obrazu, którą można dostosowywać Lampa projekcyjna o wysokiej jasności Możliwość wyświetlania 1,07 mld kolorów Wielojęzyczne menu ekranowe OSD Przełączalny tryb normalny i ekonomiczny w celu zmniejszenia zużycia energii Zgodność z Component HDTV (YPbPr) Ręcznie regulowany obiektyw zoom o wysokiej jakości Wbudowane głośniki zapewniają mieszany dźwięk monofoniczny, gdy podłączone jest wejście audio Zaawansowana funkcja AV w celu zapewnienia wysokiej jakości obrazu wideo Zgodność HDCP Podwóje wejścia HDMI (v1.3) Funkcja automatycznej korekcji trapezu w celu poprawienia jakości obrazu Rzeczywista jasność wyświetlanego obrazu zależeć będzie od warunków oświetleniowych otoczenia, wybranych ustawień kontrastu/ jasności sygnału wejściowego, oraz jest ona bezpośrednio proporcjonalna do odległości projekcji. Jasność lamy będzie zmieniać się z czasem i może różnić się w zależności od parametrów technicznych producenta. Jest to typowe i przewidywalne zjawisko. Wprowadzenie 7

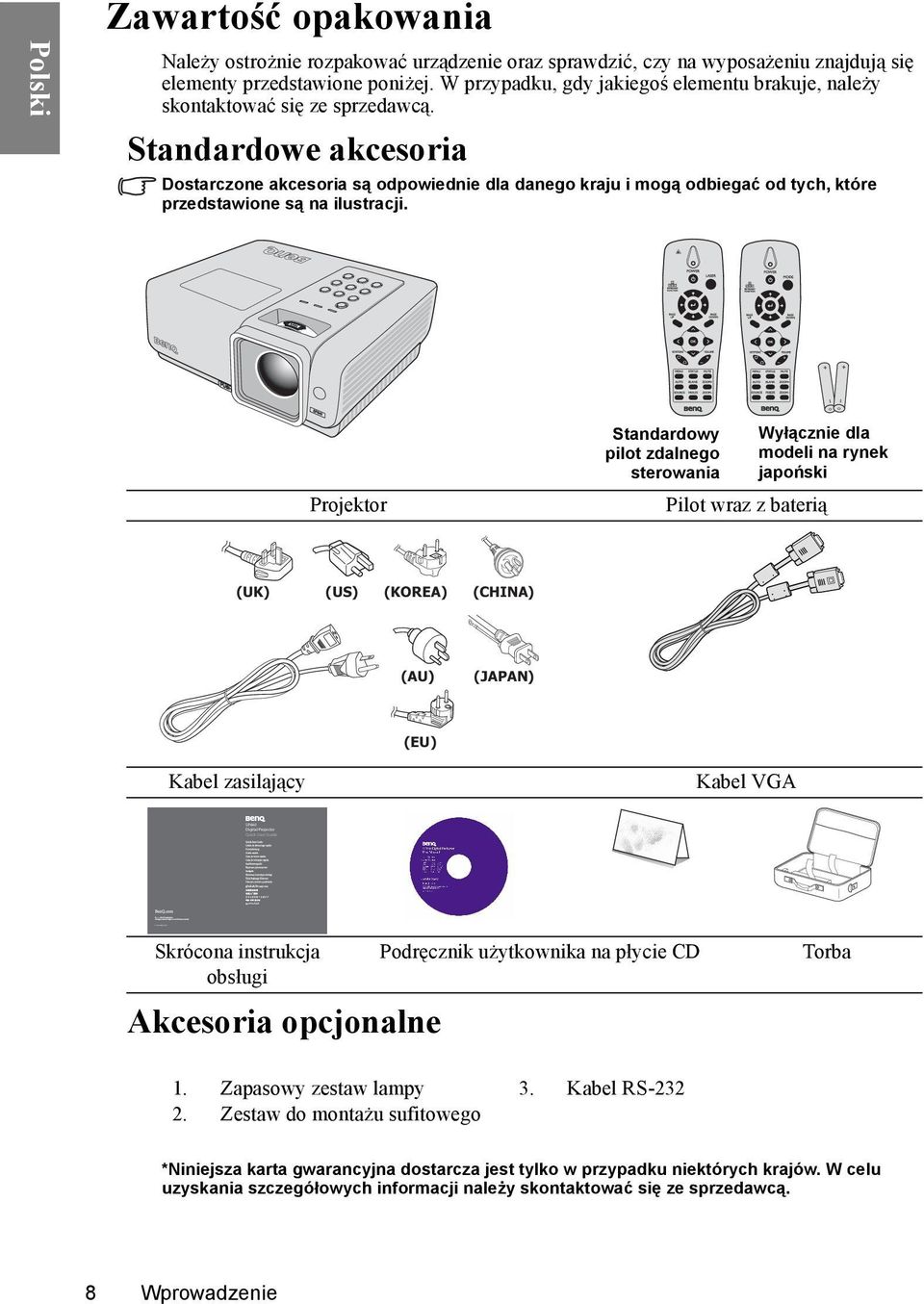

8 P/N: 4J.J2N SP840 Zawartość opakowania Należy ostrożnie rozpakować urządzenie oraz sprawdzić, czy na wyposażeniu znajdują się elementy przedstawione poniżej. W przypadku, gdy jakiegoś elementu brakuje, należy skontaktować się ze sprzedawcą. Standardowe akcesoria Dostarczone akcesoria są odpowiednie dla danego kraju i mogą odbiegać od tych, które przedstawione są na ilustracji. Standardowy pilot zdalnego sterowania Wyłącznie dla modeli na rynek japoński Projektor Pilot wraz z baterią (UK) (US) (KOREA) (CHINA) (AU) (JAPAN) (EU) Kabel zasilający Kabel VGA SP840 Digital Projector Quick Start Guide Skrócona instrukcja obsługi Podręcznik użytkownika na płycie CD Torba Akcesoria opcjonalne 1. Zapasowy zestaw lampy 2. Zestaw do montażu sufitowego 3. Kabel RS-232 *Niniejsza karta gwarancyjna dostarcza jest tylko w przypadku niektórych krajów. W celu uzyskania szczegółowych informacji należy skontaktować się ze sprzedawcą. 8 Wprowadzenie

9 Widok zewnętrzny projektora Widok z przodu/ od góry Tylna/dolna strona SP Otwory wentylacyjne (odprowadzenie gorącego powietrza) 2. Osłona lampy 3. Przycisk szybkiego rozłączania 4. Obiektyw projekcyjny 5. Zewnętrzny panel sterowania (przejdź do rozdziału "Projektor" na stronie 10 w celu uzyskania szczegółowych informacji). 6. Otwory wentylacyjne (wlot zimnego powietrza) 7. Pierścień regulacji ostrości oraz pierścień zoomu 8. Przedni czujnik podczerwieni zdalnego sterowania 9. Gniazdo wejścia prądu zmiennego 10. Gniazdo wejścia USB 11. Gniazda wejścia COMPONENT 12. Gniazdo wejścia S-VIDEO 13. Gniazdo wejścia VIDEO 14. Gniazdo wyjścia MONITOR 15. Gniazdo wejścia AUDIO 16. Gniazdo wejścia COMPUTER 17. Gniazdo wejścia HDMI Gniazdo wejścia HDMI WYZWALACZ 12V (Do ekranów wyświetlania z napędem prąd stały 12V 200 ma) 20. Gniazdo blokady zabezpieczenia przed kradzieżą Kensington 21. Tylna nóżka regulacji 22. Głośnik AUDIO 23. Odbiornik podczerwieni 24. Gniazdo wejścia AUDIO (prawe) 25. Gniazdo wejścia AUDIO (lewe) 26. Port sterowania RS Gniazdo wyjścia AUDIO 28. Nóżka szybkiego zwalniania 29. LAN Wprowadzenie 9

10 Elementy sterowania i ich funkcje Projektor Kontrolka LAMP (LAMPA) Umożliwia wyświetlenie statusu lampy. Zapala się lub miga, w przypadku wystąpienia problemów z lampą. Przejdź do rozdziału "Kontrolki" na stronie 61 w celu uzyskania szczegółowych informacji. 2. Kontrolka POWER (ZASILANIE) Zapala się lub miga, w przypadku wadliwego działania projektora. Przejdź do rozdziału "Kontrolki" na stronie 61 w celu uzyskania szczegółowych informacji. 3. Kontrolka TEMP (TEMPERATURA) Zapala się na czerwono, jeśli temperatura w projektorze jest zbyt wysoka. Przejdź do rozdziału "Kontrolki" na stronie 61 w celu uzyskania szczegółowych informacji. 4. POWER ON Umożliwia przełączanie projektora między trybem stanu gotowości, a trybem włączenia. Przejdź do rozdziału "Uruchamianie projektora" na stronie 25 i "Wyłączanie projektora" na stronie 46 w celu uzyskania szczegółowych informacji. 5. MENU/EXIT Umożliwia włączenie menu ekranowego OSD Umożliwia przejście do poprzedniego menu OSD, wyjście oraz zapisanie ustawień menu. Przejdź do rozdziału "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji MODE/ENTER Umożliwia wybór dostępnego trybu ustawiania obrazu Przejdź do rozdziału "Wybór trybu obrazu" na stronie 34 w celu uzyskania szczegółowych informacji. Służy do zatwierdzania wybranej pozycji menu ekranowego OSD. Przejdź do rozdziału "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 7. W lewo/ Umożliwia uruchomienie funkcji INFORMACJE. 8. BLANK Służy do ukrywania obrazu na ekranie. Przejdź do rozdziału"ukrywanie obrazu" na stronie 40 w celu uzyskania szczegółowych informacji. 9. Piercień FOCUS/ ZOOM Służy do regulacji wyglądu wyświetlanego obrazu. Przejdź do rozdziału "Precyzyjna regulacja rozmiaru i wyrazistości obrazu" na stronie 30 w celu uzyskania szczegółowych informacji. 10. Klawisze Korekcja trapezowa/ Strzałek ( / W górę, / W dół) Umożliwia ręczną korekcję zniekształconego obrazu powstałego w wyniku projekcji pod kątem. Przejdź do rozdziału "Korekcja trapezowa" na stronie 31 w celu uzyskania szczegółowych informacji. 11. AUTO Umożliwia automatyczne wyznaczenie najlepszej synchronizacji dla wyświetlanego obrazu. Przejdź do rozdziału "Automatyczna regulacja obrazu" na stronie 30 w celu uzyskania szczegółowych informacji. 12. W prawo/ Służy do uaktywniania blokady klawiszy na panelu. Przejdź do rozdziału "Blokowanie przycisków sterowania" na stronie 40 w celu uzyskania szczegółowych informacji. Gdy aktywne jest menu eklranowe OSD, klawisze #7, #10 oraz #12 pełnią funkcję strzałek kierunkowych, które umożliwiają wybranie żądanych pozycji menu oraz dokonanie regulacji. Przejdź do rozdziału "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 13. SOURCE Umożliwia wyświetlenie paska wyboru źródła. Przejdź do rozdziału "Przełączanie sygnału wejściowego" na stronie 29 w celu uzyskania szczegółowych informacji. 10 Wprowadzenie

11 Pilot zdalnego sterowania Standardowy pilot zdalnego sterowania 1. Laser (Wyłącznie standardowy pilot zdalnego sterowania) Używany jako wskaźnik ekranowy. NIE WOLNO KIEROWAĆ W OCZY. 2. POWER (ZASILANIE) Przełączanie projektora pomiędzy trybem wstrzymania i właczenia. Patrz "Uruchamianie projektora" na stronie 25 i "Wyłączanie projektora" na stronie 46 w celu uzyskania szczegółowych informacji. 3. Enter Wprowadzanie klucza podczas łączenia z komputerem PC przez USB. 4. Kursor w lewo Strzałka w lewo po podłączeniu komputera PC przez USB. 5. W dół Strzałka w dół po podłączeniu komputera PC przez USB. 6. PAGE UP (STRONA W GÓRĘ) Strzałka w górę po podłączeniu komputera PC przez USB. Patrz "Zdalne operacje stronicowania" na stronie 39 w celu uzyskania szczegółowych informacji. Wyłącznie dla modeli na rynek japoński 7. Kursor w górę Nawigacja i zmiana ustawień w OSD. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 8. Kursor w lewo Nawigacja i zmiana ustawień w OSD. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 9. Kursor w dół Nawigacja i zmiana ustawień w OSD. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 10. Przyciski KEYSTONE ( / ) Ręczna korekta zniekształceń obrazów spowodowanych projekcją pod kątem. Patrz "Korekcja trapezowa" na stronie 31 w celu uzyskania szczegółowych informacji. 11. STATUS Otwiera menu OSD STATUS (STATUS OSD) (to menu jest dostępne wyłącznie po wykryciu urządzenia wejścia). Wprowadzenie 11

12 12. MENU Włączanie menu OSD (On-Screen Display [Menu ekranowe]). Powrót do poprzedniego menu OSD, opuszczanie menu z zapisem ustawień. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 13. AUTOMATYCZNY Automatyczne określenie najlepszego taktowania dla wyświetlanego obrazu. Patrz "Automatyczna regulacja obrazu" na stronie 30 w celu uzyskania szczegółowych informacji. 14. RÓDŁO Wyświetlanie paska wyboru źródła. Patrz "Przełączanie sygnału wejściowego" na stronie 29 w celu uzyskania szczegółowych informacji. 15. Nadajnik podczerwieni Transmisja sygnałów do projektora. 16. Dioda LED stanu Świeci, gdy jest używany pilot zdalnego sterowania. 17. LASER/MODE (LASER/TRYB) LASER: Naciśnij, aby uruchomić wskaźnik ekranowy. MODE (TRYB): Wybór odpowiedniego, wstępnie ustawionego trybu dla danego środowiska używania. 18. W górę Strzałka w górę po podłączeniu komputera PC przez USB. 19. W prawo Strzałka w prawo po podłączeniu komputera PC przez USB. 20. PAGE DOWN (STRZAŁKA W DÓŁ) Strzałka w dół po podłączeniu komputera PC przez USB. Patrz "Zdalne operacje stronicowania" na stronie 39 w celu uzyskania szczegółowych informacji. 21. Kursor w prawo Nawigacja i zmiana ustawień w OSD. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 22. OK Zmiana ustawień w OSD. Patrz "Używanie menu" na stronie 26 w celu uzyskania szczegółowych informacji. 23. VOLUME +/- (GŁOŚNOŚĆ +/-) Regulacja głośności. Patrz "Regulacja dźwięku" na stronie 41 i 42 w celu uzyskania szczegółowych informacji. 24. MUTE (WYCISZENIE) Wyciszenie wbudowanego głośnika. 25. BLANK (PUSTY) Ukrycie obrazu ekranowego. 26. ZOOM+ Powiększenie. 27. ZOOM- Zmniejszenie. 28. FREEZE (ZATRZYMAJ) Zatrzymanie/wyłączenie zatrzymania obrazu ekranowego. Patrz "Zatrzymywanie obrazu" na stronie 41 w celu uzyskania szczegółowych informacji. Używanie wskaźnika LASER Wskaźnik LASER służy do prowadzenia profesjonalnych prezentacji. Po naciśnięciu i zaświeceniu czerwonego światła wskaźnika, emituje on czerwone światło. Wiązka lasera jest widoczna. W celu ciągłego używania konieczne jest naciśniecie i przytrzymanie przycisku LASER. Nie wolno zaglądać w soczewkę światła lasera lub kierować wiązki w oczy swoje lub innych. Należy przestrzegać komunikatów ostrzegawczych z tyłu pilota zdlanego serowania. Wskaźnik laserowy to nie jest zabawka. Rodzice powinni pamiętać o niebezpieczeństwie energii światła lasera i powinni trzymać pilota zdalnego sterowania poza zasięgiem dzieci. 12 Wprowadzenie

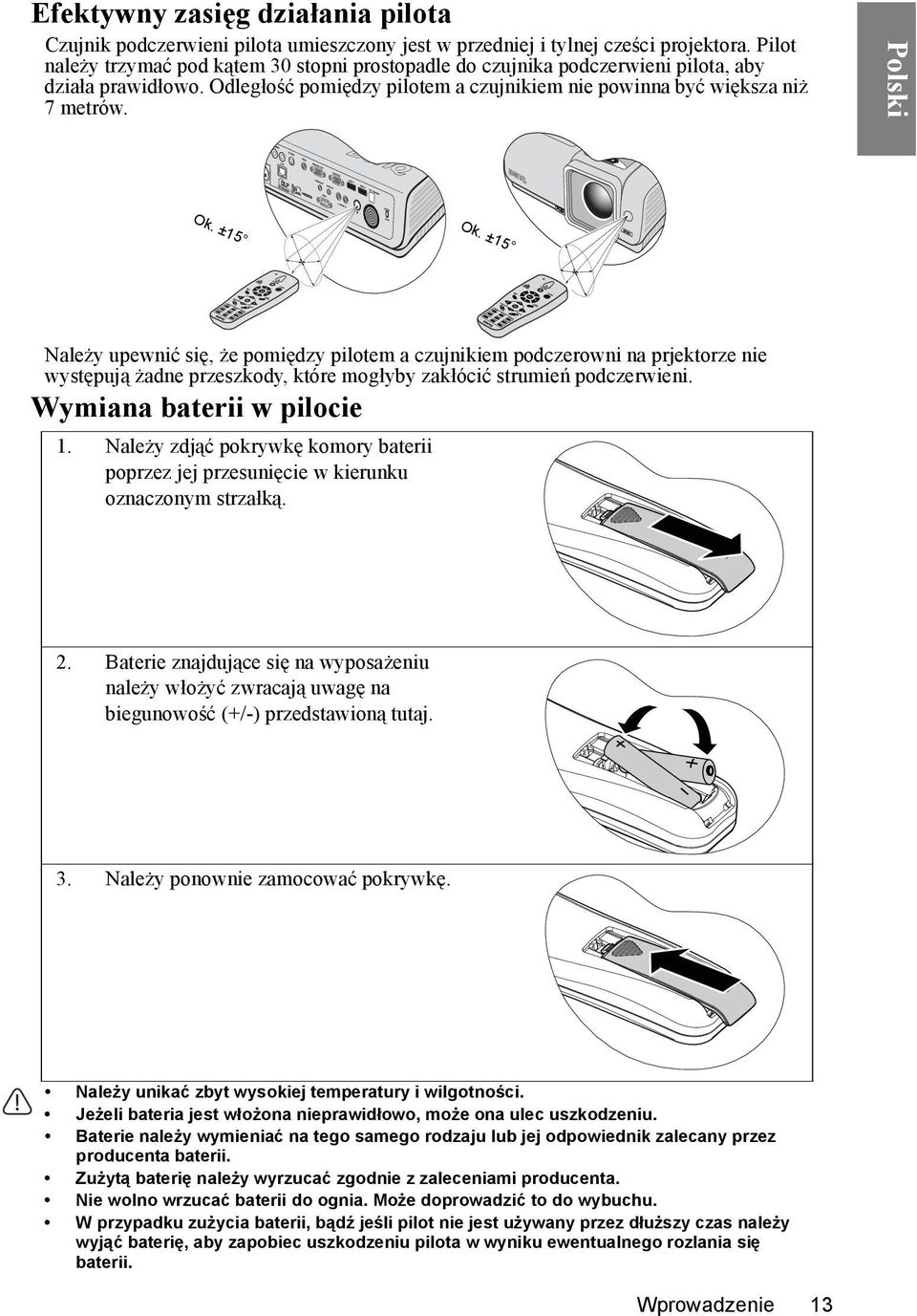

13 Ok. ±15 Ok. ±15 SP840 Efektywny zasięg działania pilota Czujnik podczerwieni pilota umieszczony jest w przedniej i tylnej cześci projektora. Pilot należy trzymać pod kątem 30 stopni prostopadle do czujnika podczerwieni pilota, aby działa prawidłowo. Odległość pomiędzy pilotem a czujnikiem nie powinna być większa niż 7 metrów. Należy upewnić się, że pomiędzy pilotem a czujnikiem podczerowni na prjektorze nie występują żadne przeszkody, które mogłyby zakłócić strumień podczerwieni. Wymiana baterii w pilocie 1. Należy zdjąć pokrywkę komory baterii poprzez jej przesunięcie w kierunku oznaczonym strzałką. 2. Baterie znajdujące się na wyposażeniu należy włożyć zwracają uwagę na biegunowość (+/-) przedstawioną tutaj. 3. Należy ponownie zamocować pokrywkę. Należy unikać zbyt wysokiej temperatury i wilgotności. Jeżeli bateria jest włożona nieprawidłowo, może ona ulec uszkodzeniu. Baterie należy wymieniać na tego samego rodzaju lub jej odpowiednik zalecany przez producenta baterii. Zużytą baterię należy wyrzucać zgodnie z zaleceniami producenta. Nie wolno wrzucać baterii do ognia. Może doprowadzić to do wybuchu. W przypadku zużycia baterii, bądź jeśli pilot nie jest używany przez dłuższy czas należy wyjąć baterię, aby zapobiec uszkodzeniu pilota w wyniku ewentualnego rozlania się baterii. Wprowadzenie 13

14 Umiejscowienie projektora Wybór odpowiedniego miejsca Układ pomieszczenia lub własne preferencje będą decydować wyborze miejsca ustawienia projektora. Należy uwzględnić rozmiar i umiejscowienie ekranu, położenie odpowiedniego gniazdka elektrycznego, a także umiejscowienie i odległość między projektorem a pozostałym sprzętem. Projektor zaprojektowany jest w taki sposob, aby umożliwić jego montaż w jednym z czterech dostępnych położeń: 1. Przód - stół Wybierz to położenie z projektorem ustawionym na stole przodem do ekranu. Jest to najbardziej powszechny sposób ustawiania projektora w celu szybkiej konfiguracji i możliwości jego przenoszenia. 2. Przód - sufit Wybierz to ustawienie z projektorem zawieszonym na suficie spodem do góry i skierowanym przodem do ekranu. Aby zamontować projektor na suficie, zakup zestaw do montażu projektora na suficie firmy BenQ. Ustaw Przód - sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 3. Tył - stół Wybierz to położenie z projektorem ustawionym na stole znajdującym się za ekranem. Należy pamiętać, że w tym celu wymagane jest używanie specjalnego tylnego ekranu projekcyjnego. Ustaw Tył - stół w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. 4. Tył - sufit Wybierz to ustawienie z projektorem zawieszonym na suficie spodem do góry za ekranem. Należy pamiętać, że w przypadku takiego ustawienia konieczne jest używanie tylnego ekranu projekcyjnego oraz posiadanie zestawu do montażu projektora na suficie firmy BenQ. Ustaw Tył - sufit w menu KONFIG. SYSTEMU: Podstawowa > Położenie projektora po włączeniu projektora. *Aby ustawić położenie projektora: 1. Naciśnij MENU/EXIT na projektorze lub pilocie, a następnie naciśnij /, aż wyświetlone zostanie USTAWIENIE SYSTEMU: Podświetlone jest podstawowe menu. 2. Naciśnij /, aby podświetlić Położenie projektora, a następnie naciśnij /, aż zostanie wybrane prawidłowe położenie. 14 Umiejscowienie projektora

15 Uzyskanie preferowanego rozmiaru wyświetlanego obrazu Odległość od obiektywu do ekranu, ustawienie zoom (jeśli jest dostępny) i format video wpływają na rozmiar wyświetlanego obrazu. Domyślnym formatem obrazu jest 16:9. Projektor SP840 może wyświetlać obraz w pełnym formacie 16:9 (szeroki ekran). Obraz w formacie 4:3 wyświetlany w 16:9 obszar wyświetlania formatu obrazu Obraz w formacie 16:9 skalowany do obszaru wyświetlania w formacie 4:3 Projektor powinien zawsze być ustawiany poziomo (np. płasko na stole) i bezpośrednio prostopadle (pod kątem prostym) do poziomo położonego środka ekranu. Zapobiega to zniekształceniu obrazu, które spowodowane jest wyświetlaniem pod kątem (lub wyświetlaniem na pochylonych powierzchniach). Współczesne projektory cyfrowe nie wyświetlają obrazu bezpośrednio do przodu (tak jak tradycyjne projektory szpulowe). Zamiast tego, cyfrowe projektory zaprojektowane są w taki sposób, aby wyświetlać obraz pod niewielkim kątem skierowanym ku górze w odchyleniu od płaszczyzny poziomej projektora. W ten sposób mogą być one ustawiane bez trudu na stole, zapewniając wyświetlanie do przodu i w górę na ekranie umieszczonym w taki sposób, że jego dolna krawędź znajduje się powyżej blatu stołu (i wszyscy w pomieszczeniu mogą widzieć ekran). Jeśli projektor jest zamontowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz pod kątem lekko kierowanym do dołu. Na rysunku przedstawionym na stronie 17 można zauważyć, że ten sposób wyświetlania powoduje pionowe przesunięcie dolnej krawędzi wyświetlanego obrazu w stosunku do poziomej płaszczyzny projektora. To samo dotyczy górnej krawędzi wyświetlanego obrazu, gdy projektor zamontowany jest na suficie. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz powiększa się przy jednoczesnym proporcjonalnym powiększeniu pionowego przesunięcia. Podczas ustalania położenia ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej. Firma BenQ udostępnia tabelę rozmiarów ekranu, która jest pomocna przy ustalaniu idealnego ustawienia projektora. Należy odwołać się do "Wartości wyświetlania dla projektora SP840" na stronie 17 w zależności od używanego projektora. Należy brać pod uwagę dwie wielkości: prostopadłą odległość w poziomie od środka ekranu (odległość projekcyjna) oraz wysokość pionowego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie). Umiejscowienie projektora 15

16 W jaki sposób ustalić położenie projektora dla danego rozmiaru ekranu 1. Wybierz rozmiar ekranu. 2. Odwołaj się do tabeli i znajdź najlepsze dopasowanie do rozmiaru ekranu w kolumnach z lewej strony o nazwie "Ekran 16:9". Używając tej wartości, wyszukaj w tym samym wierszu, przesuwając się w prawą stronę, odpowiednią średnią odległość od wartości ekranu podanej w kolumnie o nazwie "Średnia". To jest właśnie odległość projekcyjna. 3. W tym samym wierszu przejdź do kolumny po prawej stronie i odczytaj wartość "Przesunięcie pionowe w mm". Pozwoli to określić końcowe umiejscowienie przesunięcia pionowego projektora w odniesieniu do krawędzi ekranu. 4. Zalecane położenie projektora to ustawienie wyrównane prostopadle do poziomego środka ekranu przy odległości od ekranu wyznaczonej w kroku 2 opisanym powyżej oraz z przesunięciem o wartości określonej powyżej w kroku 3. Na przykład, jeśli używany jest ekran 120-calowy, średnia odległość projekcyjna wynosi mm przy przesunięciu pionowym o wartości 448 mm. Jeśli projektor ustawiony jest w innym położeniu niż zalecane, należy przechylić go w dół lub w górę, aby wyśrodkować obraz na ekranie. W takiej sytuacji może wystąpić niewielkie zniekształcenie obrazu. Użyj funkcji korekcji trapezu, aby wyeliminować zniekształcenie. Przejdź do rozdziału "Korekcja trapezowa" na stronie 31 w celu uzyskania szczegółowych informacji. W jaki sposób określić zalecany rozmiar ekranu dla określonej odległości Metoda ta może być stosowana w sytuacji, gdy zakupiony jest projektor i chcemy wiedzieć, jaki rozmiar ekranu będzie odpowiedni dla danego pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pomieszczeniu. 1. Zmierz odległość pomiędzy projektorem a miejscem, w którym ma być ustawiony ekran. To jest właśnie odległość projekcyjna. 2. Skorzystaj z tabeli i odszukaj wartości najbardziej zbliżone do wymiaru średniej odległości od ekranu w kolumnie nazwanej "Średnia". Jeśli w tabeli znajdują się wartości min. i maks., sprawdź, czy zmierzona odległość mieści się w zakresie wartości minimalnej i maksymalnej podanej z każdej strony średniej wartości odległości. 3. Użyj tej wartości i przejdź w tym samym wierszu w lewą stronę, aby odszukać odpowiednią przekątną ekranu w dany wierszu. Jest to projekcyjny rozmiar obrazu przy danej odległości projekcyjnej. 4. W tym samym wierszu przejdź do pawej kolumny i odczytaj wartość "Przesunięcie pionowe w mm". Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Na przykład, jeśli zmierzona odległość projekcyjna wynosi 4 m to najbardziej dopasowaną wartością w kolumnie "Średnia" jest mm. Przeglądając ten wiersz mozna stwierdzić, że zalecany jest ekran 100-calowy. 16 Umiejscowienie projektora

17 Wartości wyświetlania dla projektora SP840 Przed obliczeniem właściwego położenia przejdź do "Wymiary" na stronie 64, aby wyśrodkować wartości obiektywu tego projektora. Maksymalny zoom Minimalny zoom Ekran Wyśrodkowanie obiektywu Przesunięcie pionowe Odległość projekcji przekątna Ekran 16:9 Szero kość Wysok ość Cale mm mm mm Zalecana odległość projekcyjna od ekranu w mm Min. Maks. długość długość Średnia (min. (z maks. powiększe zoomem) nie) Przesuni ęcie pionowe w mm Ze względu na ograniczenia komponentów optycznych, wartości te podane są z 5% tolerancją. Firma BenQ zaleca, aby w przypadku montażu projektora na stałe sprawdzić fizycznie rozmiar wyświetlania i odległość przy użyciu konkretnego projektora, zanim zostanie on zamocowany, co pozwoli uwzględnić właściwości optyczne projektora. Umożliwi to dokładne wyznaczenie miejsca montażu, które będzie najlepiej dopasowane do lokalizacji. Umiejscowienie projektora 17

18 Połączenia Podczas podłączania źródła sygnału do projektora należy upewnić się, że: 1. Przed podłączeniem cały sprzęt jest wyłączony. 2. Używane są odpowiednie kable dla każdego źródła. 3. Kable są dokładnie podpięte. W przedstawionym poniżej schemacie połączeń widoczne są kable, które nie są dołączone do projektora (patrz "Zawartość opakowania" na stronie 8). Są one ogólnie dostępne w sklepach elektronicznych. Podłączanie komputera lub monitora Podłączanie do komputera Projektor wyposażony jest w gniazdo wejściowe VGA, do którego można podłączać zarówno komputery zgodne z IBM oraz Macintosh. Jeżeli podłączana jest starsza wersja komputera Macintosh, konieczne jest użycie odpowiedniego adaptera Mac (akcesoria opcjonalne). Ponadto projektor można podłączać do komputera przy użyciu kabla USB, dzięki czemu możliwie będzie wykonywanie operacji wywoływania aplikacji na komputerze lub laptopie. Aby podłączyć projektor do laptopa lub komputera stacjonarnego: Przy użyciu kabla VGA: Przy użyciu kabla HDMI: 1. Podłącz jeden koniec kabla VGA do gniazda wyjścia D-Sub w komputerze. Drugi koniec kabla VGA podłącz do COMPUTER Komputer musi być wyposażony w złącze wyjścia HDMI. 1. Podłącz jeden koniec kabla HDMI do złącza HDMI w komputerze. Podłącz drugi koniec kabla do gniazda wejścia sygnału HDMI w projektorze. wejścia sygnału w projektorze. 2. Aby używać funkcji zdalnego stronicowania, należy podl.aczyć większe zlacze kabla USB do portu USB komputera, a mniejsze złącze do gnaizda (USB) projektora. Patrz, Patrz Zdalne operacje stronicowania na stronie 39 w celu uzyskania szczegółowych informacji. 3. Aby używać głośniki projektora (mieszany sygnał monofoniczny) podczas prezentacji, należy przygotować odpowiedni kabel audio i podłączyć jego jeden koniec do gniazda wyjścia audio w komputerze, a drugi koniec do AUDIO gniazda w projektorze. Po podłączeniu możliwe jest kontrolowanie dźwięku przy użyciu menu ekranowego OSD projektora. Przejdź do rozdziału "Ustawienia dźwięku" na stronie 53 w celu uzyskania szczegółowych informacji. Ostateczny sposób wykonania połączeń powinien być zgodny z poniższym schematem: Kabel USB 2.Kabel audio 3. Kabel VGA 4. Kabel HDMI W niektórych laptopach zewnętrzne gniazda wideo nie są włączane po podłączeniu projektora. Zazwyczaj użycie kombinacji klawiszy, np. FN + F3 lub CRT/LCD powoduje włączenie lub wyłączenie zewnętrznego monitora. Odszukaj w laptopie klawisz funkcyjny oznaczony CRT/LCD lub klawisz z symbolem monitora. Naciśnij jednocześnie klawisz FN i odpowiednio zaznaczony klawisz funkcyjny. Zapoznaj się z dokumentacją laptopa, aby dowiedzieć się o dostępnej kombinacji klawiszy. 18 Połączenia

19 Podłączanie monitora Aby przeglądać prezentacje na monitorze i na ekranie projekcji, można podłączyć gniazdo wyjścia sygnału MONITOR OUT (WYJŚCIE MONITORA) na projektorze do zewnętrznego monitora, kablem VGA lub VGA do DVI-A, zgodnie z instrukcjami poniżej. W celu podłączenia projektora do monitora. Kablem VGA: Kablem VGA do DVI-A: 1. Podłącz projektor do komputera, zgodnie z opisem w "Podłączanie do komputera" na stronie 18. MONITOR OUT (WYJŚCIE MONITORA) działa wyłącznie wtedy, gdy w projektorze znajduje się odpowiednie wejście COMPUTER (KOMPUTER). Należy sprawdzić, czy projektor jest podłączony do komputera, poprzez gniazdo COMPUTER (KOMPUTER). 2. Przygotuj odpowiedni kabel VGA (wyłącznie dostarczony) i podłącz jeden koniec kabla do gniazda wejścia D-Sub monitora video. 3. Podłącz drugi koniec kabla do gniazda projektora MONITOR OUT (WYJŚCIE MONITORA). Monitor musi posiadać gniazdo wejścia DVI. 1. Podłącz projektor do komputera, zgodnie z opisem w "Podłączanie do komputera" na stronie 18. MONITOR OUT (WYJŚCIE MONITORA) działa wyłącznie wtedy, gdy w projektorze znajduje się odpowiednie wejście COMPUTER (KOMPUTER). Należy sprawdzić, czy projektor jest podłączony do komputera, poprzez gniazdo COMPUTER (KOMPUTER). 2. Przygotuj kabel VGA do DVI-A i podłącz koniec DVI kabla do gniazda wejścia DVI monitora video. 3. Podłącz koniec VGA kabla do gniazda projektora MONITOR OUT (WYJŚCIE MONITORA). Końcowe połączenie powinno wyglądać tak, jak pokazano na następującym schemacie: Komputer notebook lub desktop 1. Kabel VGA 2. Kabel VGA do DVI-A 2. Kabel VGA 2 2 (DVI) lub 1 (VGA) Połączenia 19

20 Podłączanie urządzeń wideo Projektor można podłączyć do różnych źródeł wideo wyposażonych w jedno z poniższych gniazd wyjściowych: HDMI Component Video S-Video Video (composite) Należy podłączyć projektor do urządzenia wideo przy użyciu jednego ze sposobów opisanych powyższych, aczkolwiek każdy z nich zapewnia różny poziom jakości obrazu. Wybór sposobu najprawdopodobniej uzależniony będzie od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Najlepsza jakość wideo Najlepszym dostępnym sposobem połączenia wideo jest HDMI. Jeżeli urządzenie źródłowe wyposażone jest w złącze HDMI uzyskiwana jest nieskompresowana cyfrowa jakość obrazu. Przejdź do rozdziału "Podłączanie źródłowych urządzeń HDMI" na stronie 21 w celu uzyskania szczegółowych informacji na temat podłączania projektora do urządzenia źródłowego HDMI. Jeżeli nie jest dostępne źródło HDMI, kolejnym najlepszym sygnałem wideo jest Component Video (nie należy mylić z composite Video). Cyfrowe tunery telewizyjne i odtwarzacze DVD wyposażone są fabrycznie w wyjście Component Video, dlatego jeśli istnieje taka możliwość, zaleca się korzystanie z tego połączenia zamiast S-Video lub (composite) Video. Przejdź do rozdziału "Podłączanie urządzeń wideo typu Component Video" na stronie 22 w celu uzyskania informacji na temat podłączania projektora do urządzenia Component video. Lepsza jakość video Metoda S-Video oferuje lepszą jakość obrazu analogowego w porównaniu ze standardowym composite Video. W przypadku urządzenia wideo wyposażonego w gniazda wyjściowe Video oraz S-Video, preferowanym wyjściem powinno być S-Video. Najniższa jakość wideo Composite Video jest analogowym sygnał wideo zapewniającym wystarczające, ale nie optymalne rezultaty podczas używania projektora, ponieważ spośród metod tu opisanych zapewnia najniższą jakość sygnału wideo. Patrz, "Podłączanie źródłowych urządzeń S-Video" na stronie 23 i "Podłączanie źródłowych urządzeń wideo typu Composite Video" na stronie 24 w celu uzyskania informacji o podłączaniu projektora do urządzenia S-Video lub Video. Podłączanie audio Projektor posiada wbudowany głośnik monofoniczny, który zapewniania podstawową funkcjonalność audio, która powiązana jest z prezentacjami danych wyłącznie w celach biznesowych. Jest on nieodpowiedni i nie służy do odtwarzania stereofonicznego materiału dźwiękowego, jakiego można oczekiwać w zestawach kina domowego. Dowolne wejście dźwięku stereofonicznego (jeśli jest na wyposażeniu) jest miksowane do zwykłego wyjścia dźwięku monofonicznego przez głośnik projektora. 20 Połączenia

21 Podłączanie źródłowych urządzeń HDMI Projektor wyposażony jest w gniazdo wejścia HDMI, które umożliwia połączanie urządzenia ze źródłowym urządzeniem HDMI, np. odtwarzaczem DVD, tunerem DTV lub monitorem. HDMI (High-Definition Multimedia Interface [Wysokiej jakości interfejs multimedialny]) obsługuje nieskompresowaną transmisję danych wideo pomiędzy kompatybilnymi urządzeniami, np. tunerami DTV, odtwarzaczami DVD, czy monitorami przy użyciu pojedynczego kabla. HDMI zapewnia czysty cyfrowy obraz i dźwięk. Sprawdź źródłowe urządzenie wideo w celu określenia, czy dostępny jest zestaw wolnych gniazd wyjścia HDMI: Jeśli tak, kontynuuj wykonywanie niniejszej procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. W celu połączenia projektora do źródłowego urządzenia HDMI: 1. Przygotuj kabel HDMI i podłącz jego jeden koniec do gniazda wyjścia HDMI źródłowego urządzenia HDMI. Drugi koniec kabla podłącz do gniazda wejścia sygnału HDMI w projektorze. Po podłączeniu możliwe jest kontrolowanie dźwięku przy użyciu menu ekranowego OSD projektora. Przejdź do rozdziału "Ustawienia dźwięku" na stronie 53 w celu uzyskania szczegółowych informacji. Ostateczny sposób wykonania połączeń powinien być zgodny z poniższym schematem: Urządzenie audio-wideo (AV) HDMI Kabel HDMI HDMI W przypadku podłączania projektora do otwarzacza DVD, co jest mało prawdopodobne, i wyświetlania obrazu z błędnymi kolorami, zmień przestrzeń barwową (RGB/SDTV/HDTV). Przejdź do rozdziału "Zmiana przestrzeni barwowej" na stronie 29 w celu uzyskania szczegółowych informacji. Jeśli po wykonaniu podłączenia nie zostanie wykryty sygnał, wyłącz funkcję Quick Auto Search (Szybkie autowyszukiwanie) w menu RÓDŁO. Przejdź do rozdziału "Przełączanie sygnału wejściowego" na stronie 29 w celu uzyskania szczegółowych informacji. Połączenia 21

22 Podłączanie urządzeń wideo typu Component Video Sprawdź źródłowe urządzenie wideo w celu określenia, czy jest dostępny wolne zestaw gniazd wyjścia Component Video: Jeśli tak, kontynuuj wykonywanie niniejszej procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródłowego urządzenia typu Component Video: 1. Przygotuj kabel Component Video i podłącz jego jeden koniec wyposażony w 3 złącza RCA do gniazd wyjścia Component źródłowego urządzenia wideo. Dopasuj kolory wtyczek do gniazd; zielony do zielonego, niebieski do niebieskiego i czerwony do czerwonego. 2. Podłącz drugi koniec kabla Component Video do gniazda COMPONENT w projektorze. Dopasuj kolory wtyczek do gniazd; zielony do zielonego, niebieski do niebieskiego i czerwony do czerwonego. W celu podłączenia projektora do źródłowego urządzenia Audio: 1. Przygotuj odpowiedni kabel audio i podłącz jego jeden koniec do wejścia L/R urządzenia AV. Drugi koniec kabla podłącz do wejścia L/R w projektorze. Po podłączeniu możliwe jest kontrolowanie dźwięku przy użyciu menu ekranowego OSD projektora. Przejdź do rozdziału "Regulacja dźwięku" na stronie 41 w celu uzyskania szczegółowych informacji. Ostateczny sposób wykonania połączeń powinien być zgodny z poniższym schematem: Urządzenie audio-wideo (AV) Kabel Component video Kabel audio Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrane zostało prawidłowe źródło wideo, upewnij się, czy źródłowe urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy kable są prawidłowo podłączone. Jeśli wykonane zostało połączenie HDMI Video pomiędzy projektorem a źródłowym urządzeniem Component Video przy użyciu połączeń HDMI Video, nie ma potrzeby podłączania tego urządzenia przy użyciu Component Video, ponieważ zbędne jest kolejne połączenie o gorszej jakości obrazu. Przejdź do rozdziału "Podłączanie urządzeń wideo" na stronie 20w celu uzyskania szczegółowych informacji. 22 Połączenia

23 Podłączanie źródłowych urządzeń S-Video Upewnij się, czy źródłowe urządzenie wideo jest wyposażone w dostępne wolne gniazdo wyjścia S-Video: Jeśli tak, kontynuuj wykonywanie niniejszej procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródłowego urządzenia S-Video: 1. Przygotuj kabel S-Video i podłącz jego jeden koniec do gniazda wyjścia S-Video źródłowego urządzenia wideo. 2. Podłącz drugi koniec kabla S-Video do gniazda S-VIDEO w projektorze. W celu podłączenia projektora do źródłowego urządzenia Audio: 1. Przygotuj odpowiedni kabel audio i podłącz jego jeden koniec do gniazda AUDIO OUT w urządzeniu AV. Podłącz drugi koniec kabla do gniazda AUDIO IN w projektorze. Po podłączeniu możliwe jest kontrolowanie dźwięku przy użyciu menu ekranowego OSD projektora. Przejdź do rozdziału "Regulacja dźwięku" na stronie 41 w celu uzyskania szczegółowych informacji. Ostateczny sposób wykonania połączeń powinien być zgodny z poniższym schematem: Urządzenie audio-wideo (AV) Kabel S-Video Kabel audio Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrane zostało prawidłowe źródło wideo, upewnij się, czy źródłowe urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy kable są prawidłowo podłączone. Jeśli projektor i urządzenie źródła S-Video zostały już połączone przez Component Video, nie ma potrzeby podłączania tego urządzenia połączeniem S-Video, który stanowi wówczas zbędne połączenie obrazu o niższej jakości. Przejdź do rozdziału "Podłączanie urządzeń wideo" na stronie 20w celu uzyskania szczegółowych informacji. Połączenia 23

24 Podłączanie źródłowych urządzeń wideo typu Composite Video Sprawdź źródłowe urządzenie Video, aby upewnić się, że jest wyposażone w dostępny wolny zestaw gniazd wyjścia Composite Video: Jeśli tak, kontynuuj wykonywanie niniejszej procedury. Jeśli nie, ponownie wybierz metodę podłączenia urządzenia. Aby podłączyć projektor do źródłowego urządzenia typu composite Video: 1. Przygotuj kabel Video i podłącz jego jeden koniec do gniazda wyjścia composite Video w źródłowym urządzeniu wideo. 2. Podłącz drugi koniec kabla Video do gniazda VIDEO w projektorze. W celu podłączenia projektora do źródłowego urządzenia Audio: 1. Przygotuj odpowiedni kabel audio i podłącz jego jeden koniec do gniazda AUDIO OUT w urządzeniu AV. Podłącz drugi koniec kabla do gniazda AUDIO IN w projektorze. Po podłączeniu możliwe jest kontrolowanie dźwięku przy użyciu menu ekranowego OSD projektora. Przejdź do rozdziału "Regulacja dźwięku" na stronie 41 w celu uzyskania szczegółowych informacji. Ostateczny sposób wykonania połączeń powinien być zgodny z poniższym schematem: Urządzenie audio-wideo (AV) Kabel video Kabel audio Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrane zostało prawidłowe źródło wideo, upewnij się, czy źródłowe urządzenie wideo jest włączone i działa prawidłowo. Upewnij się także, czy kable są prawidłowo podłączone. Jeżeli nie są dostępne wejścia HDMI, Component Video lub S-Video, możliwe jest tylko wykonanie połączenia przy użyciu Composite Video. Szczegóły opisano w sekcji "Podłączanie urządzeń wideo" na stronie Połączenia

25 Obsługa urządzenia Uruchamianie projektora 1. Podłącz kabel zasilający do projektora i do gniazdka elektrycznego. Włącz przełącznik gniazda sieciowego (jeśli jest dostępny). Sprawdź, czy po podłączeniu zasilania kontrolka Kontrolka POWER (ZASILANIE) na projektorze świeci na pomarańczowo. W celu uniknięcia ewentualnych zagrożeń, w szczególności porażenia prądem elektrycznym lub pożaru używaj w urządzeniu tylko i wyłącznie oryginalnych akcesoriów (np. kabla zasilającego). 2. Naciśnij POWER na projektorze lub pilocie, aby uruchomić projektor i włączyć dźwięki tonowe. Kontrolka Kontrolka POWER (ZASILANIE) zacznie migać na zielono i zaświeci się po włączeniu projektora Procedura uruchamiania trwa około 30 sekund. Na późniejszym etapie uruchamiania wyświetlane jest logo startowe. Obróć pierścień ostrości, aby wyregulować wyrazistość obrazu (w razie potrzeby). Aby wyłączyć dźwięk pierścienia, przejdź do rozdziału "Wyłączanie Dźwięk włączania/ wyłączania" na stronie 42 w celu uzyskania szczegółowych informacji. Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy uruchomiony zostanie wentylator chłodzący na około 90 sekund. 3. Aby używać menu OSD, w pierwszej kolejności ustaw odpowiedni język. Przejdź do rozdziału "Dostosowywanie wyświetlania menu projektora" na stronie 46 w celu uzyskania szczegółowych informacji. 4. Po wyświetleniu prośby o wprowadzenie hasła, wprowadź sześciocyfrowe hasło naciskając klawisze strzałek. Przejdź do rozdziału "Korzystanie z funkcji hasła" na stronie 27 w celu uzyskania szczegółowych informacji. 5. Włącz wszystkie podłączone urządzenia. 6. Projektor rozpocznie wyszukiwanie sygnału wejściowego. Aktualnie skanowane źródło sygnału zostanie wyświetlone w lewym górnym narożniku ekranu. Jeśli projektor nie wykrywa prawidłowego sygnału, wyświetlany jest komunikat 'Brak sygnału' do momentu wykrycia sygnału wejściowego. Można również nacisnąć przycisk SOURCE na projektorze lub pilocie, aby wybrać żądany sygnał wejściowy. Przejdź do rozdziału "Przełączanie sygnału wejściowego" na stronie 29 w celu uzyskania szczegółowych informacji. Jeśli częstotliwość/rozdzielczość sygnału wejściowego wykracza poza zakres roboczy projektora, na pustym ekranie wyświetlony zostanie komunikat 'Poza zakresem'. Zmień sygnał wejściowy na sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe ustawienie. Przejdź do rozdziału "Tabela częstotliwości" na stronie 65 w celu uzyskania szczegółowych informacji. Aby utrzymać żywotność lampy, po włączeniu projektora odczekaj co najmniej 5 minut, zanim wyłączysz urządzenie. Obsługa urządzenia 25

26 Używanie menu Projektor wyposażony jest w menu ekranowe (OSD) pozwalające na wybór różnych ustawień i konfiguracji. Poniżej przedstawiono menu w wersji angielskiej. Ikona menu głównego Menu główne Podświetlenie Podmenu Bieżący sygnał wejściowy Aby używać menu OSD, w pierwszej kolejności ustaw odpowiedni język. 1. Naciśnij MODE/ENTER przycisk na projektorze lub pilocie, aby włączyć menu ekranowe OSD. Status Naciśnij MENU/EXIT, aby powrócić do poprzedniej strony lub wyjść z menu. 3. Naciśnij przycisk, aby podświetlić Język i naciśnij MODE/ENTER, aby wybrać preferowany język. 2. Użyj /, aby podświetlić menu KONFIG. SYSTEMU: Podstawowa. 4. Dwukrotnie* naciśnij przycisk MENU/EXIT na projektorze lub pilocie, aby wyjść z menu i zapisać ustawienia. *Pierwsze naciśnięcie przycisku powoduje powrót do menu głównego, a kolejne zamknięcie menu ekranowego OSD. Zabezpieczanie projektora Używanie blokady zabezpieczającej Projektor należy zamontować w zabezpieczonym miejscu, aby uniknąć kradzieży. W przeciwnym razie należy zakupić blokadę, np. typu Kensington, aby zabezpieczyć projektor. Gniazdo blokady Kensington znajduje się z lewej strony projektora. Przejdź do rozdziału "Gniazdo blokady zabezpieczenia przed kradzieżą Kensington" na stronie 9 w celu uzyskania szczegółowych informacji. Blokada zabezpieczająca Kensington to zwykle połączenie kluczyka (ów) z zamknięciem. W celu uzyskania informacji na temat używania blokady zapoznaj się z odpowiednią dokumentacją. 26 Obsługa urządzenia

27 Korzystanie z funkcji hasła Dla celów bezpieczeństwa i w celu uniemożliwienia użytkowania projektor przez osoby nieupoważnione projektor wyposażony jest w funkcję ustawiania zabezpieczenia hasłem. Hasło można wprowadzić korzystając z menu ekranowego OSD. Szczegółowe informacje dotyczące obsługi menu OSD można znaleźć w rozdziale "Używanie menu" na stronie 26. Uaktywnienie funkcji blokady włączenia zasilania i zapomnienie hasła stanowi poważny problem. Wydrukuj ten Podręcznik użytkownika (w razie potrzeby) i zapisz w nim używane hasło, po czym przechowuj Podręcznik w bezpiecznym miejscu, aby można było się do niego odwołać w przyszłości. Ustawianie hasła Po ustawieniu hasła projektor nie może być używany do momentu wprowadzenia prawidłowego hasła przy każdym uruchomieniu projektora. 1. Otwórz menu ekranowe OSD i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń. Naciśnij przycisk MODE/ENTER. Następuje wyświetlenie strony Ustawienia zabezpieczeń. 2. Podświetl Blokada włączania zasilania, a następnie wybierz Wł. poprzez naciśnięcie /. 3. Zgodnie z ilustracją po prawej stronie, klawiszom strzałek (,,, ) przypisane są odpowiednio 4 cyfry (1, 2, 3, 4). Za pomocą przycisków strzałek wprowadź 5 cyfr dla hasła, które ma być ustawione. 4. Potwierdź nowe hasło poprzez ponowne wprowadzenie nowego hasła. Po ustawieniu hasła menu ekranowe powróci do strony Ustawienia zabezpieczeń. 5. Aby uaktywnić funkcję Blokada włączania zasilania, naciśnij przycisk / w celu podświetlenia Blokada włączania zasilania, a następnie naciśnij przycisk / w celu wyboru Wł.. Podczas wprowadzania hasła na ekranie są wyświetlane gwiazdki zamiast cyfr. Zapisz ustawione hasło w tym miejscu Podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odzyskać w przypadku zapomnienia. Hasło: Przechowuj Podręcznik w bezpiecznym miejscu. 6. Aby wyjść z menu ekranowego OSD, naciśnij przycisk MENU/EXIT. Postępowanie w przypadku zapomnienia hasła Jeśli funkcja hasła jest włączona, przy każdorazowym włączeniu projektora zostanie wyświetlony monit z prośbą o wprowadzenie pięciocyfrowego hasła. W przypadku wprowadzenia nieprawidłowego hasła na ekranie wyświetlany jest przez trzy sekundy przedstawiony po prawej stronie komunikat o błędnym wprowadzeniu hasła, a następnie komunikat WPROWAD HASŁO. Można ponowić próbę wprowadzenia 5-cyfrowego hasła, bądź w przypadku zapomnienia i nie zapisania hasła w Podręczniku, użyć procedurę przypominania hasła. Przejdź do rozdziału "Procedura przypominania hasła" na stronie 28 w celu uzyskania szczegółowych informacji. W przypadku wprowadzenia pięciokrotnie nieprawidłowego hasła nastąpi automatyczne wyłączenie projektora w krótkim czasie. Obsługa urządzenia 27

28 Procedura przypominania hasła 1. Naciśnij i przytrzymaj przez 3 sekundy przycisk AUTO na projektorze lub pilocie. Na ekranie projektora wyświetlony zostanie zakodowany numer. 2. Zapisz numer i wyłącz projektor. 3. W celu odkodowania numeru skontaktuj się z lokalnym centrum serwisowym firmy BenQ. Może zaistnieć potrzeba przedstawienia dowodu zakupu w celu sprawdzenia, że dana osoba jest uprawnionym użytkownikiem urządzenia. Zmiana hasła 1. Otwórz menu OSD i przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń > Zmień hasło. 2. Naciśnij przycisk MODE/ENTER. Pojawi się komunikat 'WPROWAD STARE HASŁO'. 3. Wprowadź poprzednie hasło. Jeśli hasło jest prawidłowe, wyświetlony zostanie kolejny komunikat 'WPROWAD NOWE HASŁO'. W przypadku wprowadzenie błędnego hasła, wyświetlany jest przez 3 sekundy komunikat o błędzie hasła, a następnie komunikat 'WPROWAD STARE HASŁO' w celu ponownego wprowadzenia hasła. Aby anulować zmianę lub wprowadzić inne hasło, naciśnij przycisk MENU/EXIT. 4. Wprowadź nowe hasło. Podczas wprowadzania hasła na ekranie są wyświetlane gwiazdki zamiast cyfr. Zapisz ustawione hasło w tym miejscu Podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je odzyskać w przypadku zapomnienia. Hasło: Przechowuj Podręcznik w bezpiecznym miejscu. 5. Potwierdź nowe hasło poprzez ponowne wprowadzenie nowego hasła. 6. W ten sposób nastąpiło ustawienie nowego hasła dla projektora. Przy ponownym uruchomieniu projektora pamiętaj o wprowadzeniu nowego hasła. 7. Aby wyjść z menu ekranowego OSD, naciśnij przycisk MENU/EXIT. Wyłączanie funkcji hasła Aby wyłączyć ochronę hasłem, przejdź do menu KONFIG. SYSTEMU: Zaawansowana > Ustawienia zabezpieczeń > Blokada włączania zasilania po otwarciu systemu menu ekranowego OSD. Wybierz Wył. poprzez naciśnięcie przycisku /. Wyświetlony zostanie komunikat 'WPROWAD HASŁO'. Wprowadź bieżące hasło. i. Jeśli hasło jest prawidłowe, następuje powrót menu OSD do strony Ustawienia zabezpieczeń ze statusem Wył. wyświetlanym w wierszu Blokada włączania zasilania. Podczas ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie konieczne. ii. W przypadku wprowadzenie błędnego hasła, wyświetlany jest przez 3 sekundy komunikat o błędzie hasła, a następnie komunikat 'WPROWAD HASŁO' w celu ponownego wprowadzenia hasła. Aby anulować zmianę lub wprowadzić inne hasło, naciśnij przycisk MENU/EXIT. Mimo, że funkcja hasła została wyłączona, poprzednie hasło należy zapisać w celu ewentualnego włączenia funkcji ochrony hasłem poprzez wprowadzenie tego hasła. 28 Obsługa urządzenia
