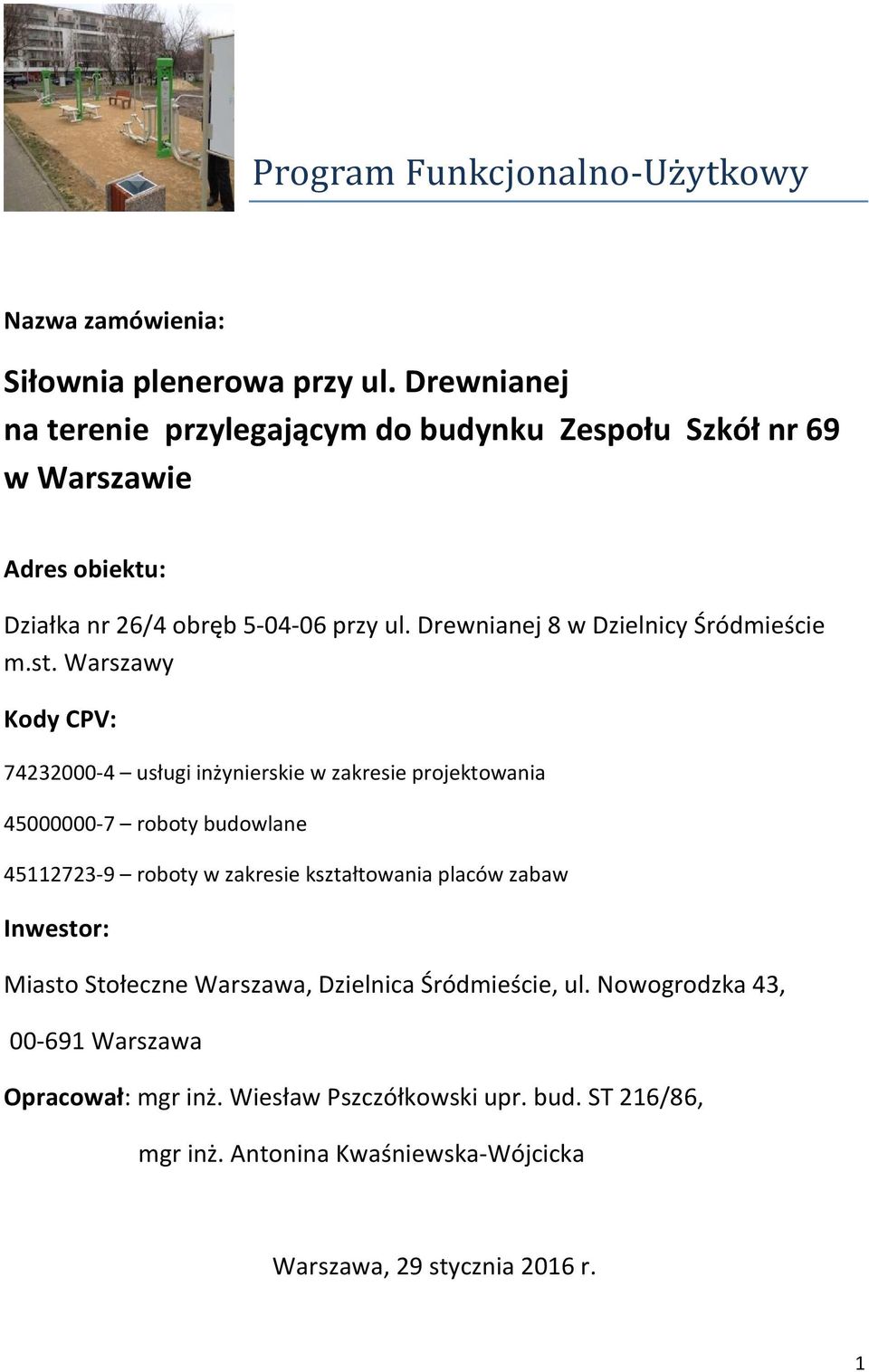

1 Program Funkcjonalno-Użytkowy Nazwa zamówienia: Siłownia plenerowa przy ul. Drewnianej na terenie przylegającym do budynku Zespołu Szkół nr 69 w Warszawie Adres obiektu: Działka nr 26/4 obręb przy ul. Drewnianej 8 w Dzielnicy Śródmieście m.st. Warszawy Kody CPV: usługi inżynierskie w zakresie projektowania roboty budowlane roboty w zakresie kształtowania placów zabaw Inwestor: Miasto Stołeczne Warszawa, Dzielnica Śródmieście, ul. Nowogrodzka 43, Warszawa Opracował: mgr inż. Wiesław Pszczółkowski upr. bud. ST 216/86, mgr inż. Antonina Kwaśniewska-Wójcicka Warszawa, 29 stycznia 2016 r. 1

2 Spis zawartości: 1. Część opisowa 1.1. Przedmiot zamówienia 1.2 Opis stanu istniejącego 1.3 Założenia ogólne 1.4 Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Prace przygotowawcze Wymagania dotyczące zagospodarowania terenu Wymagania dotyczące małej architektury Wymagania dotyczące rozwiązań technicznych, technologii oraz propozycja rozwiązań materiałowych Wymagania dotyczące nawierzchni, wykończenia i wyposażenia siłowni plenerowej Wymagania ogólne Nawierzchnia bezpieczna Wyposażenie Wymagania dotyczące wykończenia 1.5 Ogólne warunki wykonania i odbioru robót budowlanych. 2. Część informacyjna programu funkcjonalno użytkowego 3. Kopia mapy zasadniczej 2

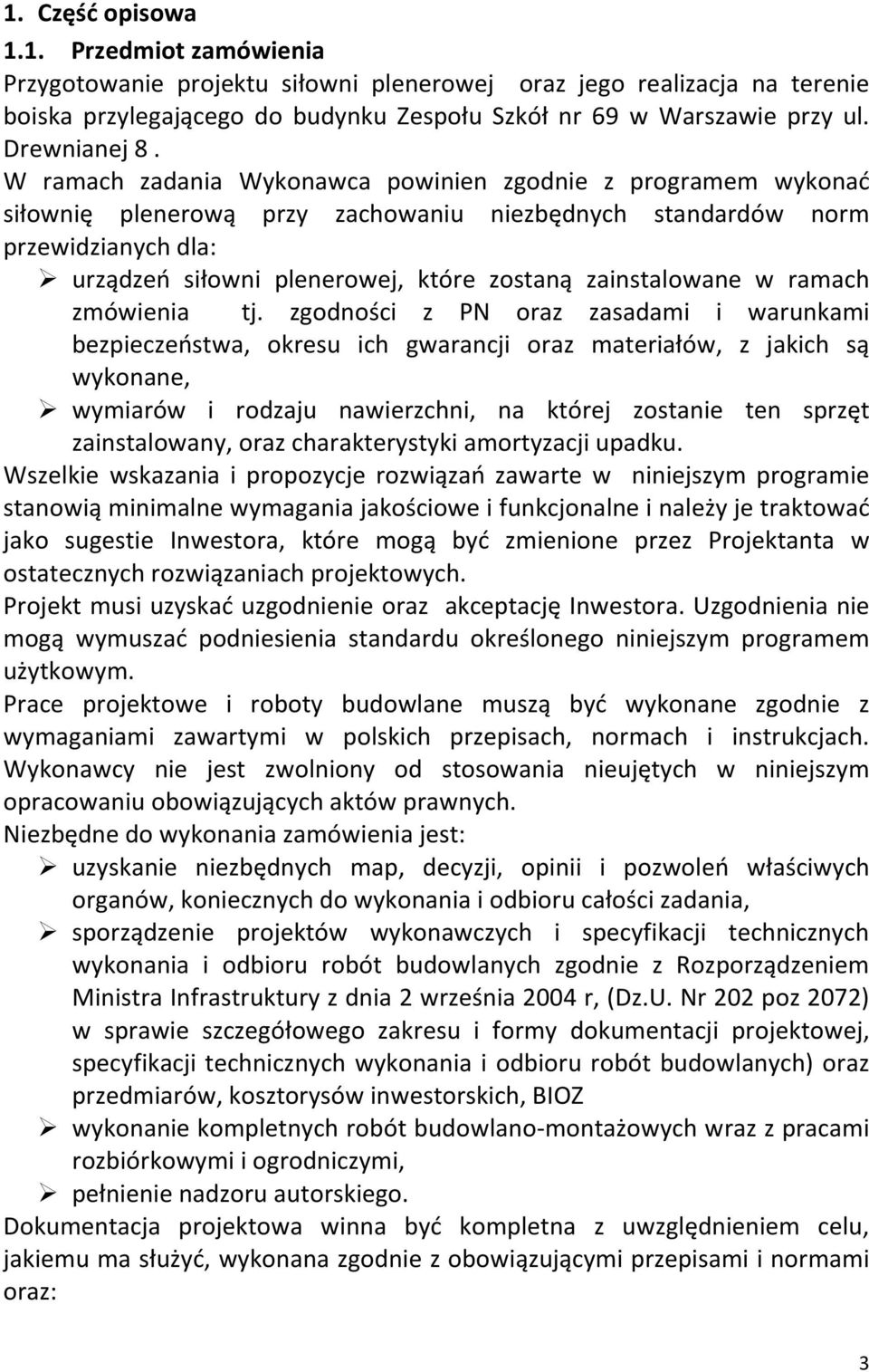

3 1. Część opisowa 1.1. Przedmiot zamówienia Przygotowanie projektu siłowni plenerowej oraz jego realizacja na terenie boiska przylegającego do budynku Zespołu Szkół nr 69 w Warszawie przy ul. Drewnianej 8. W ramach zadania Wykonawca powinien zgodnie z programem wykonać siłownię plenerową przy zachowaniu niezbędnych standardów norm przewidzianych dla: urządzeń siłowni plenerowej, które zostaną zainstalowane w ramach zmówienia tj. zgodności z PN oraz zasadami i warunkami bezpieczeństwa, okresu ich gwarancji oraz materiałów, z jakich są wykonane, wymiarów i rodzaju nawierzchni, na której zostanie ten sprzęt zainstalowany, oraz charakterystyki amortyzacji upadku. Wszelkie wskazania i propozycje rozwiązań zawarte w niniejszym programie stanowią minimalne wymagania jakościowe i funkcjonalne i należy je traktować jako sugestie Inwestora, które mogą być zmienione przez Projektanta w ostatecznych rozwiązaniach projektowych. Projekt musi uzyskać uzgodnienie oraz akceptację Inwestora. Uzgodnienia nie mogą wymuszać podniesienia standardu określonego niniejszym programem użytkowym. Prace projektowe i roboty budowlane muszą być wykonane zgodnie z wymaganiami zawartymi w polskich przepisach, normach i instrukcjach. Wykonawcy nie jest zwolniony od stosowania nieujętych w niniejszym opracowaniu obowiązujących aktów prawnych. Niezbędne do wykonania zamówienia jest: uzyskanie niezbędnych map, decyzji, opinii i pozwoleń właściwych organów, koniecznych do wykonania i odbioru całości zadania, sporządzenie projektów wykonawczych i specyfikacji technicznych wykonania i odbioru robót budowlanych zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r, (Dz.U. Nr 202 poz 2072) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych) oraz przedmiarów, kosztorysów inwestorskich, BIOZ wykonanie kompletnych robót budowlano-montażowych wraz z pracami rozbiórkowymi i ogrodniczymi, pełnienie nadzoru autorskiego. Dokumentacja projektowa winna być kompletna z uwzględnieniem celu, jakiemu ma służyć, wykonana zgodnie z obowiązującymi przepisami i normami oraz: 3

4 na jej podstawie realizowany będzie pełen zakres robót budowlanych niezbędnych dla użytkowania obiektu, w swojej treści określać ma przedmiot zamówienia, w tym w szczególności technologię robót, materiały i urządzenia a także przyjęte rozwiązania materiałowe, wybrane technologie, urządzenia i wyposażenie przy przestrzeganiu PN. ma posiadać wszelkie niezbędne uzgodnienia, opinie w zakresie wynikającym z przepisów. Projekt winien być wykonany przez osoby posiadające uprawnienia budowlane do projektowania w odpowiedniej specjalności. opracowanie Wykonawca złoży Zamawiającemu w formie papierowej wydrukowanej z plików PDF (projekt techniczny w 5 egz., przedmiary, kosztorysy inwestorskie, specyfikację techniczną w 3 egz.) oraz w formie elektronicznej (modyfikowalnej Word, Norma, Autocad lub Archicad i niemodyfikowalnej PDF. 1.2 Opis stanu istniejącego Teren przylegający do budynku Zespołu Szkół nr 69 przy ul. Drewnianej 8 w Warszawie obejmuje trzy działki o nr 26/1, 26/4, 26/3 w obrębie Na części działki o nr 26/4 planuje się, obok budynku szkolnego (wpisanego do rejestru zabytków pod numerem A-1229) i niewielkiej sali gimnastycznej realizację siłowni plenerowej. Obecnie w północnej części działki zlokalizowane jest boisko sportowe ze sztuczną nawierzchnią do piłki ręcznej i koszykówki. W części wschodniej mieści się plac zabaw dla dzieci, zaś w części południowej boisko do piłki siatkowej. W części zachodniej mieści się wolny teren działki, który po zagospodarowaniu na siłownię plenerową uzupełni ofertę sportoworekreacyjną całego obszaru będącego we władaniu szkoły. Teren przylegający do budynku Zespołu Szkół nr 69 przy ul. Drewnianej 8 w Warszawie zaznaczony prostokąt - miejsce planowanej siłowni 4

5 1.3 Założenia ogólne Inwestor oczekuje, że na terenie przylegającym do szkoły powstanie kompleks złożony z: - istniejącego boiska sportowego ze sztuczną nawierzchnią otoczonego bieżnią, - istniejącego odrębnego boiska do siatkówki, - istniejącego placu zabaw dla dzieci, - projektowanej siłowni plenerowej uzupełnionej elementami małej architektury. Przyjmując wstępne założenia do projektu należy wziąć pod uwagę istniejące walory terenu (zieleń, podłoże) oraz otaczające teren obiekty. Wszelkie elementy, wraz z elementami małej architektury mają tworzyć całość z wybudowanymi obiektami sportowymi oraz zaspakajać potrzeby lokalnej społeczności. Siłownia plenerowa ma składać się z zestawu trwałych urządzeń sprawnościowych - 10 sztuk urządzeń podwójnych, 2 stołów do gry w pingponga oraz elementów małej architektury tj. ławki, 2 koszy na śmiecie i tablicy z regulaminem użytkowania. Obszar przeznaczony na siłownię plenerową to około 360 m2. Należy pamiętać, iż sprawność fizyczna i sportowy styl życia są niezwykle ważne do zachowania zdrowia i dobrej kondycji fizycznej młodzieży. Siedzący tryb życia i brak ruchu powodują wiele problemów zdrowotnych w każdej grupie wiekowej. W związku z tym podstawowym celem projektowanej siłowni plenerowej jest zaangażowanie w różne formy aktywności fizycznej jak największej liczby osób. Ma ona służyć zabawie i rekreacji dla młodzieży szkolnej, dorosłych i seniorów. Przy każdym urządzeniu sprawnościowym ma znajdować się czytelna informacja o funkcji urządzenia oraz instrukcja obsługi urządzenia. W skład wyposażenie planowanej siłowni plenerowej mają wchodzić: A) Trwałe urządzenia sprawnościowe: Piechur/biegacz - urządzenie do ćwiczeń dla 2 osób - wzmacniające mięśnie nóg i pasa biodrowego. Uelastyczniające i rozciągające ścięgna kończyn dolnych. Zwiększające ruchomość stawów kolanowych i biodrowych. Korzystnie z urządzenia wpływa na układ krążenia, serce i płuca. Motyl - urządzenie do ćwiczeń dla 2 osób wzmacniające mięśni rąk, mięśni obręczy barkowej, mięśni klatki piersiowej oraz grzbietu. Orbitek eliptyczny - urządzenie do ćwiczeń dla 2 osób poprawiające muskulaturę nóg i rąk. Twister - urządzenie do ćwiczeń dla 2 osób budujące i wzmacniające mięśni talii i brzucha. Poprawia ruchomości stawów biodrowych. 5

6 Wyciąg górny/krzesełko do podnoszenia masy ciała - urządzenie do ćwiczeń dla 2 osób wzmacniające mięsnie obręczy barkowej, grzbietu i ramion. Narciarz surfer/wahadło - urządzenie do ćwiczeń dla 2 osób wzmacniające muskulaturę pasa biodrowego, kończyn dolnych i górnych. Drążki do podciągania się - urządzenie do ćwiczeń dla 2 osób budujące muskulaturę obręczy barkowej, mięśni ramion, mięśni grzbietu, klatki piersiowej i brzucha. Siedzący przywodziciel nóg - urządzenie do ćwiczeń dla 2 osób poprawiające muskulaturę nóg, mięśnia czworogłowego uda, dwugłowego łydki oraz mięśnia pośladkowego wielkiego. Praca w obrębie stawu biodrowego. Narty biegówki - urządzenie do ćwiczeń dla 2 osób poprawiające muskulaturę nóg i rąk, uelastyczniające rozciągnięcie ścięgien nóg. Wioślarz - urządzenie do ćwiczeń dla 2 osób budujące muskulaturę obręczy barkowej, grzbietu, ramion, nóg. B) Dwa stoły do ping ponga C) Mała architektura: Ławka 2 kosze na śmiecie Tablica informacyjna z regulaminem korzystania z zamontowanych urządzeń Uzupełnieniem przestrzeni siłowni będzie kamera monitoringu dołączona do istniejącego systemu. Podłoże terenu siłowni plenerowej to bezpieczna sztuczna nawierzchnia - poliuretan. 1.4 Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Prace przygotowawcze W ramach prac przygotowawczych należy: Dokonać wizji lokalnej terenu, na którym ma być zlokalizowana siłownia plenerowa. Uaktualnić i uzupełnić dane geodezyjne w zakresie niezbędnym do prawidłowego wykonania zadania (rzędne powierzchni terenu inwestycji). Jeżeli zaistnieje potrzeba, dokonać badań gruntowo-wodnych terenu lokalizacji inwestycji dla potrzeb posadowienia urządzeń siłowni plenerowej i zaprojektowanej nawierzchni, a także sposobu zagospodarowania wód opadowych na terenie działki. 6

7 Przybliżona powierzchnia planowanej siłowni plenerowej ok 360 m Wymagania dotyczące zagospodarowania terenu Projektując siłownię plenerową należy, w miarę możliwości, nawiązać do istniejącego zagospodarowania terenu. Wykonawca zobowiązany jest do przygotowania projektu i wykonania siłowni plenerowej z urządzeniami sprawnościowymi, 2 stołami do gry w ping-ponga. Wykonawca zobowiązany jest do zaprojektowania i wyposażenia terenu siłowni plenerowej w elementy małej architektury takich jak 2 kosze na śmieci, ławkę dla odpoczywających, kamerę monitoringu oraz tablicę informacyjną Wymagania dotyczące małej architektury Elementy małej architektury stanowiące wyposażenie, zarówno pod względem formy, użytych materiałów, wykończenia jak i kolorystyki powinny charakteryzować się wysokimi walorami estetycznymi oraz posiadać niezbędne atesty i certyfikaty bezpieczeństwa. Elementy te powinny być odporne na różne warunki atmosferyczne i ewentualne próby wandalizmu Wymagania dotyczące rozwiązań technicznych, technologii oraz propozycja rozwiązań materiałowych Konstrukcja elementów wyposażenia planowanej siłowni plenerowej (w tym nawierzchnia) powinna być zgodna z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej i budowlanej; przenosić obciążenia pionowe, poziome i dynamiczne. Konstrukcja elementów małej architektury musi spełniać wymogi ergonomii, bhp oraz inne stawiane tego typu urządzeniom. Konstrukcja podłoża pod nawierzchnię terenu przeznaczonego pod realizację siłowni plenerowej powinna gwarantować jego trwałość i stabilność, być zgodna z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej i budowlanej Wszystkie elementy wyposażenia planowanej siłowni plenerowej powinny być trwale związane z gruntem poprzez fundamenty betonowe lub żelbetonowe (zgodnie z technologią producenta). Fundamenty muszą uwzględniać wymagane aktualną normą gruntową parametry posadowienia. 7

8 Urządzenia mają być bezpieczne dla użytkowników (posiadać wszelkie prawem wymagane atesty i certyfikaty). A. Trwałe urządzenia sprawnościowe Elementy konstrukcyjne urządzeń wykonane powinny być z rur stalowych galwanizowanych o wym. Przekrój rur: zasadniczych 90 mm ±5%, grubość 3,6 mm ±5% pozostałe o grubości 3 mm ±5%, malowanych proszkowo podwójną warstwą farby. Istniejące spawy zabezpieczone antykorozyjnie. Uchwyty i rączki wykonane z polichlorku winylu w kolorze czarnym. Wszystkie złączki, podkładki, śruby, nakładki, siedziska, stopnice i oparcia wykonane ze stali nierdzewnej. Zastosowane łożyska winny byś typu bezobsługowego. Urządzenia winno być trwale związane z gruntem, montowane do konstrukcji stalowej podziemnej (trwale), zatapianej w lanym fundamencie betonowym. Każde urządzenie ma posiadać w pylonie tablicę informacyjną składającą się z 2 ocynkowanych dwukrotnie malowanych proszkowo blach montowanych po obu stronach pylonu z naniesioną metodą sitodruku instrukcją użytkowania. Kolorystyka preferowana : żółto szara. B. Stoły tenisowe Stoły wykonane w technice polimerowej o grubości całkowicie gładkiego blatu 44 mm ±5%. Brzegi stołu zabezpieczone aluminium. Wymiary 274x152,5x76 cm ±5%. Montowane śrubami do powierzchni betonowej. C. Mała architektura elementy metalowe w tej samej kolorystyce ciemny grafit malowane proszkowo z zabezpieczeniem antykorozyjnym - Kosze na śmieci w kształcie walca stojące na słupku - zadaszone. Konstrukcja ze stali czarnej. Sposób montażu betonowy fundament. Wysokość od pow. ziemi 90 cm, z odcinkiem kotwiącym 140, grubość 35 cm ±5% - Ławka - bez oparcia i podłokietników, siedzisko z impregnowanych ciśnieniowo i zabezpieczonych lakierami 3 desek z najwyższej jakości drewna, konstrukcja ze stali czarnej. Po obu stronach elementy konstrukcyjne w kształcie kwadratu. Wymiary długość do 200 cm, wysokość 44 cm, szerokość do 50 cm, - Tablica informacyjna wysokość do 185 cm, z odcinkiem kotwiącym do 245 cm, szerokość 64 cm, powierzchnia tablicy 50x42 cm, materiały rura stalowa 50 mm odlewy żeliwne, blacha ocynkowana, stal nierdzewna lub materiał równoważny. 8

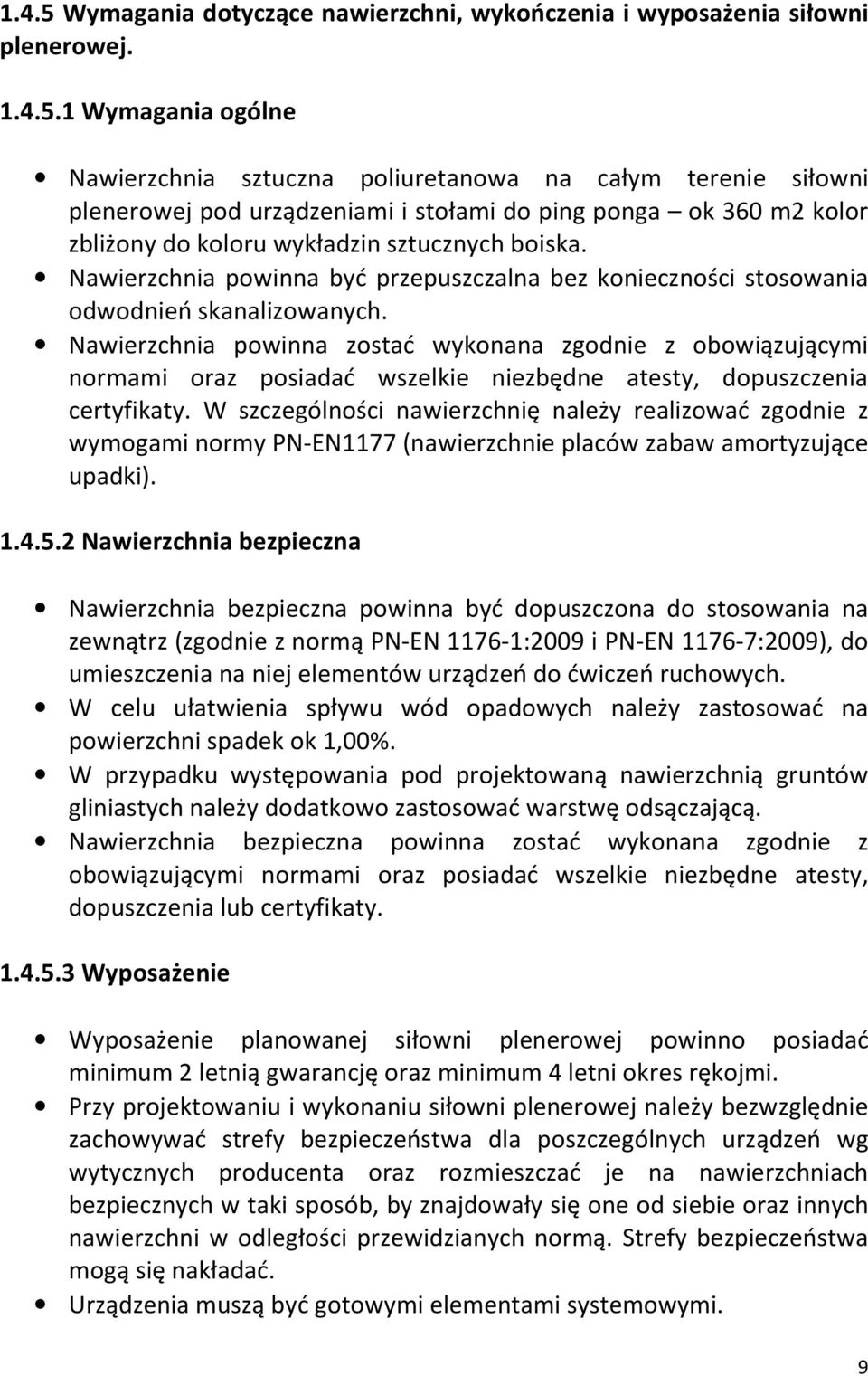

9 1.4.5 Wymagania dotyczące nawierzchni, wykończenia i wyposażenia siłowni plenerowej Wymagania ogólne Nawierzchnia sztuczna poliuretanowa na całym terenie siłowni plenerowej pod urządzeniami i stołami do ping ponga ok 360 m2 kolor zbliżony do koloru wykładzin sztucznych boiska. Nawierzchnia powinna być przepuszczalna bez konieczności stosowania odwodnień skanalizowanych. Nawierzchnia powinna zostać wykonana zgodnie z obowiązującymi normami oraz posiadać wszelkie niezbędne atesty, dopuszczenia certyfikaty. W szczególności nawierzchnię należy realizować zgodnie z wymogami normy PN-EN1177 (nawierzchnie placów zabaw amortyzujące upadki) Nawierzchnia bezpieczna Nawierzchnia bezpieczna powinna być dopuszczona do stosowania na zewnątrz (zgodnie z normą PN-EN :2009 i PN-EN :2009), do umieszczenia na niej elementów urządzeń do ćwiczeń ruchowych. W celu ułatwienia spływu wód opadowych należy zastosować na powierzchni spadek ok 1,00%. W przypadku występowania pod projektowaną nawierzchnią gruntów gliniastych należy dodatkowo zastosować warstwę odsączającą. Nawierzchnia bezpieczna powinna zostać wykonana zgodnie z obowiązującymi normami oraz posiadać wszelkie niezbędne atesty, dopuszczenia lub certyfikaty Wyposażenie Wyposażenie planowanej siłowni plenerowej powinno posiadać minimum 2 letnią gwarancję oraz minimum 4 letni okres rękojmi. Przy projektowaniu i wykonaniu siłowni plenerowej należy bezwzględnie zachowywać strefy bezpieczeństwa dla poszczególnych urządzeń wg wytycznych producenta oraz rozmieszczać je na nawierzchniach bezpiecznych w taki sposób, by znajdowały się one od siebie oraz innych nawierzchni w odległości przewidzianych normą. Strefy bezpieczeństwa mogą się nakładać. Urządzenia muszą być gotowymi elementami systemowymi. 9

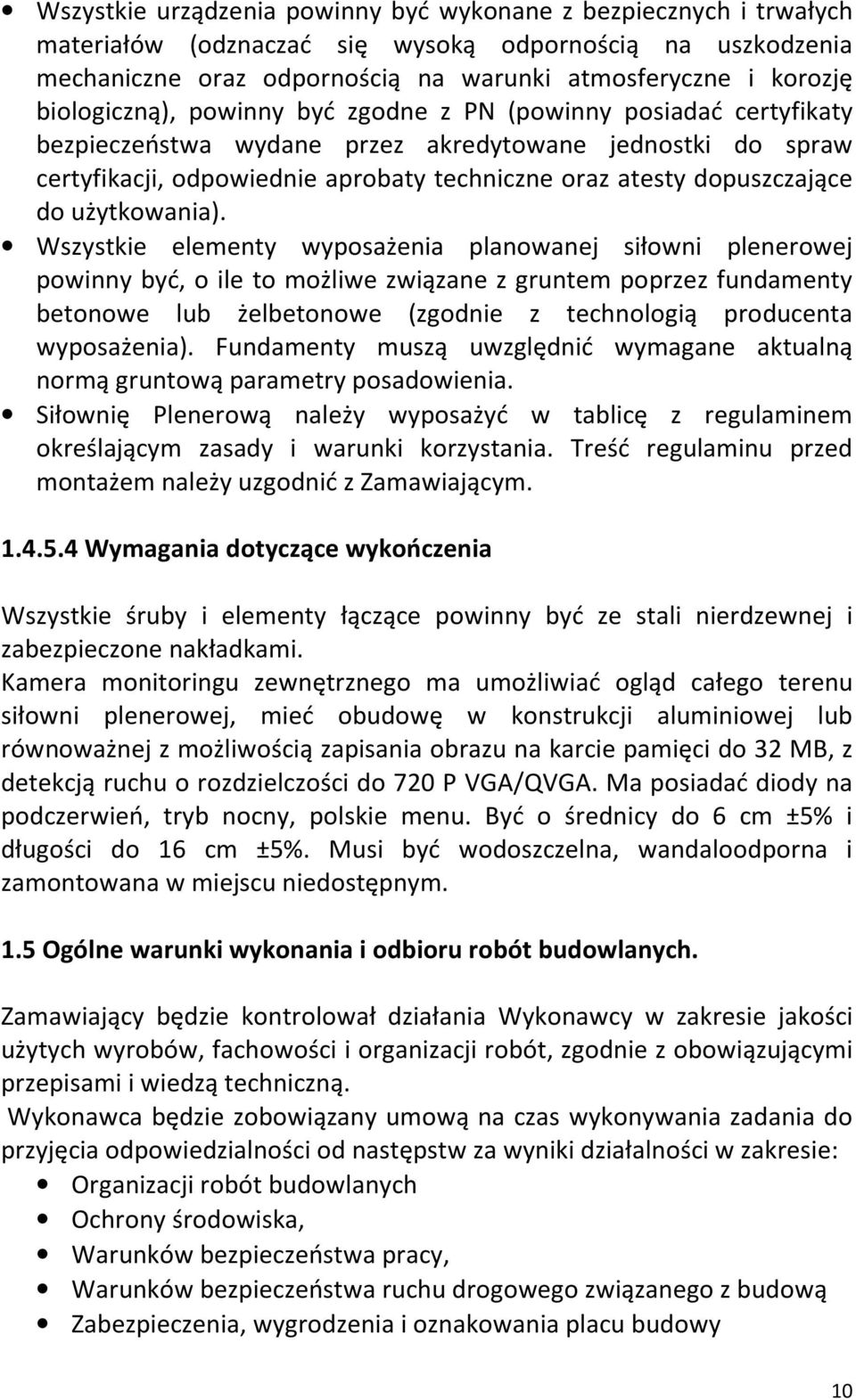

10 Wszystkie urządzenia powinny być wykonane z bezpiecznych i trwałych materiałów (odznaczać się wysoką odpornością na uszkodzenia mechaniczne oraz odpornością na warunki atmosferyczne i korozję biologiczną), powinny być zgodne z PN (powinny posiadać certyfikaty bezpieczeństwa wydane przez akredytowane jednostki do spraw certyfikacji, odpowiednie aprobaty techniczne oraz atesty dopuszczające do użytkowania). Wszystkie elementy wyposażenia planowanej siłowni plenerowej powinny być, o ile to możliwe związane z gruntem poprzez fundamenty betonowe lub żelbetonowe (zgodnie z technologią producenta wyposażenia). Fundamenty muszą uwzględnić wymagane aktualną normą gruntową parametry posadowienia. Siłownię Plenerową należy wyposażyć w tablicę z regulaminem określającym zasady i warunki korzystania. Treść regulaminu przed montażem należy uzgodnić z Zamawiającym Wymagania dotyczące wykończenia Wszystkie śruby i elementy łączące powinny być ze stali nierdzewnej i zabezpieczone nakładkami. Kamera monitoringu zewnętrznego ma umożliwiać ogląd całego terenu siłowni plenerowej, mieć obudowę w konstrukcji aluminiowej lub równoważnej z możliwością zapisania obrazu na karcie pamięci do 32 MB, z detekcją ruchu o rozdzielczości do 720 P VGA/QVGA. Ma posiadać diody na podczerwień, tryb nocny, polskie menu. Być o średnicy do 6 cm ±5% i długości do 16 cm ±5%. Musi być wodoszczelna, wandaloodporna i zamontowana w miejscu niedostępnym. 1.5 Ogólne warunki wykonania i odbioru robót budowlanych. Zamawiający będzie kontrolował działania Wykonawcy w zakresie jakości użytych wyrobów, fachowości i organizacji robót, zgodnie z obowiązującymi przepisami i wiedzą techniczną. Wykonawca będzie zobowiązany umową na czas wykonywania zadania do przyjęcia odpowiedzialności od następstw za wyniki działalności w zakresie: Organizacji robót budowlanych Ochrony środowiska, Warunków bezpieczeństwa pracy, Warunków bezpieczeństwa ruchu drogowego związanego z budową Zabezpieczenia, wygrodzenia i oznakowania placu budowy 10

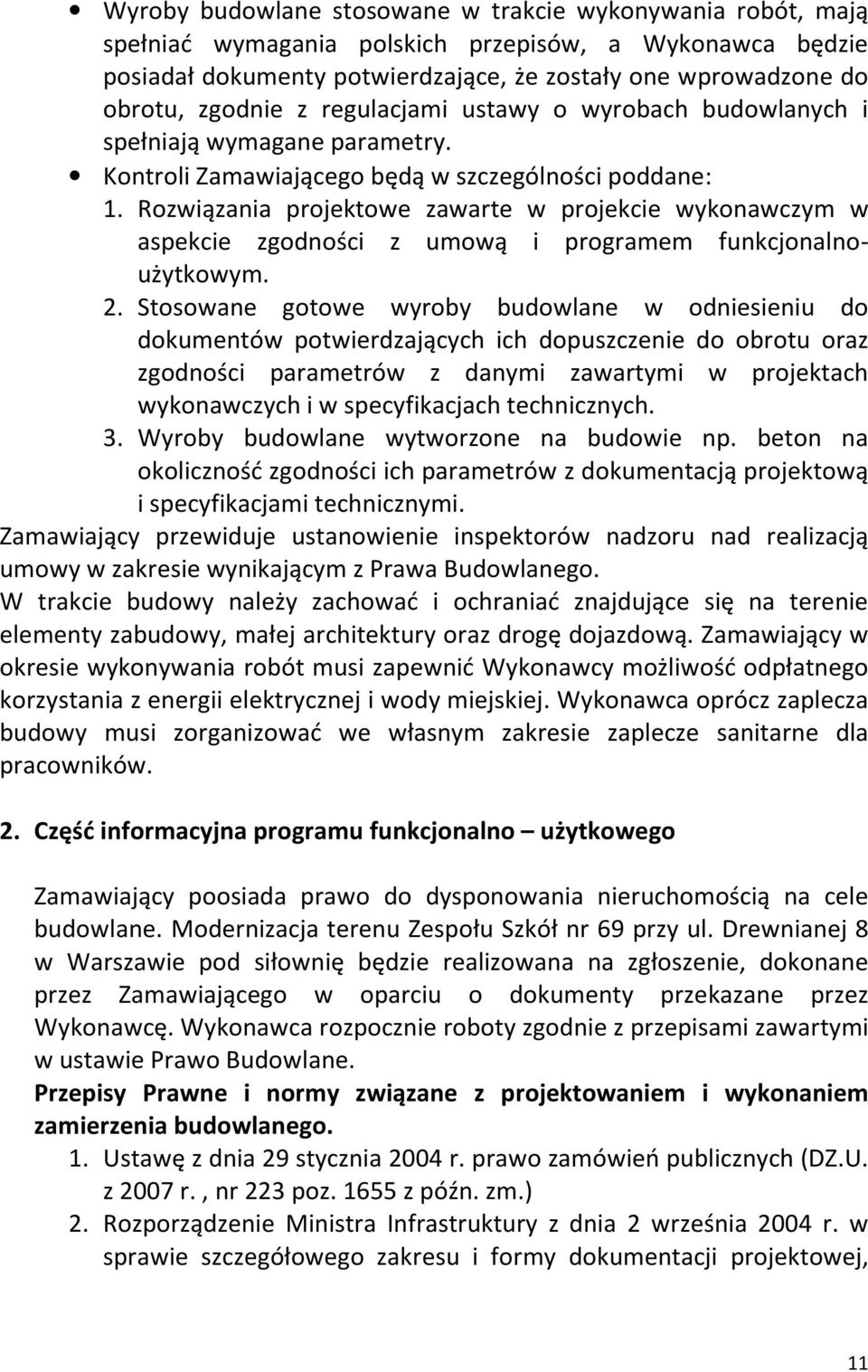

11 Wyroby budowlane stosowane w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych i spełniają wymagane parametry. Kontroli Zamawiającego będą w szczególności poddane: 1. Rozwiązania projektowe zawarte w projekcie wykonawczym w aspekcie zgodności z umową i programem funkcjonalnoużytkowym. 2. Stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych. 3. Wyroby budowlane wytworzone na budowie np. beton na okoliczność zgodności ich parametrów z dokumentacją projektową i specyfikacjami technicznymi. Zamawiający przewiduje ustanowienie inspektorów nadzoru nad realizacją umowy w zakresie wynikającym z Prawa Budowlanego. W trakcie budowy należy zachować i ochraniać znajdujące się na terenie elementy zabudowy, małej architektury oraz drogę dojazdową. Zamawiający w okresie wykonywania robót musi zapewnić Wykonawcy możliwość odpłatnego korzystania z energii elektrycznej i wody miejskiej. Wykonawca oprócz zaplecza budowy musi zorganizować we własnym zakresie zaplecze sanitarne dla pracowników. 2. Część informacyjna programu funkcjonalno użytkowego Zamawiający poosiada prawo do dysponowania nieruchomością na cele budowlane. Modernizacja terenu Zespołu Szkół nr 69 przy ul. Drewnianej 8 w Warszawie pod siłownię będzie realizowana na zgłoszenie, dokonane przez Zamawiającego w oparciu o dokumenty przekazane przez Wykonawcę. Wykonawca rozpocznie roboty zgodnie z przepisami zawartymi w ustawie Prawo Budowlane. Przepisy Prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego. 1. Ustawę z dnia 29 stycznia 2004 r. prawo zamówień publicznych (DZ.U. z 2007 r., nr 223 poz z późn. zm.) 2. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, 11

12 specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu f-u (DZ.U. z 2004 r., nr 202 poz z późn. zm.), 3. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego, obliczania planowanych prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno użytkowym (DZ.U. z 2004 r., nr 230 poz. 1389) 4. Ustawę z dnia 7 lipca 1994 r. prawo budowlane (DZ.U. z 2006 r., nr 156 poz z późn. zm.) 5. Ustawę z dnia 12 września 2002 r. o normalizacji (DZ.U. z 2002 r., nr 169 poz ) 6. Ustawę z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DZ.U. z 2007 r., nr 92 poz. 881.) 7. Ustawę z dnia 27 kwietnia 2001 r. prawo ochrony środowiska (DZ.U. z 2008 r., nr 25 poz. 150 z późn. zm.) 8. Ustawę z dnia 30 sierpnia 2002 r. o systemie zgodności (DZ.U. z 2002 r., nr 166 poz. 1360) 9. Rozporządzenie Ministra Transportu i Budownictwa z dnia 28 kwietnia 2006 w sprawie samodzielnych funkcji technicznych w budownictwie (DZ.U. z 2006 r., nr 83 poz. 578 z późn. zm.) 10. Rozporządzenie Ministra Infrastruktury z dnia 15 stycznia 2002 w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (DZ.U. z 2002 r., nr 8 poz. 71) 11. Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE (DZ.U. z 2002 r., nr 209 poz. 1779) 12. Rozporządzenie Ministra Spraw wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie (DZ.U. z 1998 r., nr 113 poz. 728) 13. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 3 kwietnia 2002 w sprawie wprowadzenia obowiązku stosowania niektórych PN dla budownictwa (DZ.U. z 2001 r., nr 38 poz. 456 z późn. zm) 14. Ustawę z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (DZ.U. z , nr 80 poz. 717 z późn. zm.) 15. Ustawę z dnia 13 kwietnia 2007 r. o zapobieganiu szkodom w środowisku i ich naprawie (DZ.U. z 2007 r., nr 75 poz. 493) 12

13 16. Ustawę z dnia 17 maja 1989 r. prawo geodezyjne i kartograficzne (DZ.U. z 1995r., nr 25 poz. 133.) 17. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 21 lutego 1995 w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie (DZ.U. z 1995 r., nr 25 poz. 133) 18. Warunki techniczne wykonywania i odbioru robót budowlano montażowych. 19. Wszystkie pozostałe przepisy i NP., mające wpływ na kompletność i prawidłowość wykonania zadania projektowego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomiką rozwiązań technicznych: Norma PN-EN 1176: 2009 wersja polska składa się z 9 części, pierwsza dotyczy ogólnych wymagań bezpieczeństwa i metod badań, odnosi się do wszystkich placów zabaw i wszystkich urządzeń, które na nim się znajdują, a także innego sprzętu, który nie jest przeznaczony do zabaw PN-EN 1177: 2009 wersja polska Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań. Wszystkie roboty budowlane i instalacyjne należy wykonać zgodnie z przepisami ustawy Prawo Budowlane, obowiązującymi Polskimi Normami, warunkami technicznymi wykonania i odbioru robót budowlanych oraz zasadami wiedzy technicznej. 13

14 3. Kopia mapy zasadniczej 14
