1 PROBUD Usługi Budowlane Piotr Gontarz ul. Widok 10/ Biłgoraj tel NIP: REGON: PROJEKT BUDOWLANO-WYKONAWCZY Obiekt: Siłownia zewnętrzna w kompleksie sportowym Zespołu Szkół Zawodowych i Ogólnokształcących w Biłgoraju Kategoria obiektu: V Kod CPV: Budowa obiektów sportowych Branża: Budowlana Temat: Projekt architektoniczno-budowlany siłowni zewnętrznej w kompleksie sportowym Zespołu Szkół Zawodowych i Ogólnokształcących w Biłgoraju Lokalizacja: Działka nr ewid. 111/7 ark. 27 ul. Przemysłowa Biłgoraj Powiat Biłgoraj Inwestor: Zespół Szkół Zawodowych i Ogólnokształcących w Biłgoraju ul. Przemysłowa Biłgoraj Data opracowania: styczeń 2016 r. Jednostka projektowania: TOM II Projektował: inż. Piotr Gontarz upr. bud. LUB/0079/ZOOK/09

2 Spis zawartości opracowania 2 Lp. Element opracowania Skala Część opisowa Nr strony / rysunku 1. Strona tytułowa 1 2. Spis zawartości opracowania 2 3. Opis techniczny do projektu architektoniczno-budowlanego 3 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 10 Część rysunkowa 5. Plan sytuacyjny skala 1: / 1 6. Schemat siłowni zewnętrznej skala 1: / 2 7. Wymiary stref bezpieczeństwa skala 1: / 3 Załączniki 8. Załącznik nr 1 Oświadczenie do projektu, uprawnienia budowlane, 16 zaświadczenie o przynależności do Izby Inżynierów Budownictwa 9. Załącznik nr 2 Projektowana konfiguracja urządzeń siłowni zewnętrznej Załącznik nr 3 Karty techniczne dobranych urządzeń siłowni zewnętrznej (wybór) 25

3 Opis techniczny do projektu architektoniczno-budowlanego siłowni zewnętrznej w kompleksie sportowym Zespołu Szkół Zawodowych i Ogólnokształcących w Biłgoraju 3 1. Dane ogólne 1.1. Podstawa opracowania Podstawę opracowania stanowią: Zlecenie inwestora i uzgodnienia z inwestorem, Mapa do celów projektowych opracowana przez geodetę uprawnionego, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: DzU z 2013 r. poz. 1409, z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2002 r. Nr 75, poz. 690, z późn. zm.), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU z 2012 r. Nr 81, poz. 462, z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (DzU z 2004 r. Nr 202, poz. 2072; DzU z 2005 r. Nr 75, poz. 664), Norma PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 1: Ogólne wymagania bezpieczeństwa i metody badań, Norma PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 7: Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji, Norma PN-EN 957-1:2006 Stacjonarny sprzęt treningowy. Część 1: Ogólne wymagania bezpieczeństwa i metody badań, Warunki techniczne wykonania i odbioru robót budowlanych, Katalogi techniczne producentów / dostawców urządzeń siłowni zewnętrznych Zakres opracowania Zakres opracowania obejmuje wykonanie projektu architektoniczno-budowlanego siłowni zewnętrznej w kompleksie sportowym Zespołu Szkół Zawodowych i Ogólnokształcących w Biłgoraju. Siłownia zewnętrzna zlokalizowana będzie w południowej części terenu przeznaczonego na inwestycję. Stanowić będzie integralną część projektowanego kompleksu sportowego.

4 Cel opracowania Celem opracowania jest sporządzenie dokumentacji technicznej stanowiącej podstawę realizacji przedmiotowej inwestycji. Niniejsza dokumentacja stanowić będzie również podstawę opracowania specyfikacji technicznych wykonania i odbioru robót budowlanych, przedmiarów robót i kosztorysów inwestorskich. Urządzenia siłowni zewnętrznej są bezobsługowe, całkowicie bezpieczne, odporne na warunki atmosferyczne i próby zniszczenia. Służą do ćwiczenia całego ciała: nóg, ramion, brzucha i pleców. Podzielone są na grupy służące do treningu siłowego, poprawiające funkcjonowanie układu sercowo-naczyniowego, układu oddechowego i trawiennego, poprawiające koordynację ruchową, kondycję oraz pomagające w rozciąganiu i rozgrzewce. Aktywność fizyczna na świeżym powietrzu gwarantuje lepsze dotlenienie organizmu, a co za tym idzie lepsze samopoczucie. 2. Dane konstrukcyjno-materiałowe 2.1. Urządzenia siłowni zewnętrznej Do realizacji projektowanej siłowni zewnętrznej przyjęto rozwiązania systemowe, tj. wykonane jako gotowe prefabrykowane urządzenia ćwiczeniowe, możliwe do montażu w ramach zintegrowanego systemu oferowanego przez producenta. Dobór opisanych niżej urządzeń stanowi uszczegółowienie przyjętych założeń użytkowych, z wykorzystaniem jednego z dostępnych rozwiązań systemowych. Zastosowanie dla potrzeb niniejszego projektu wskazanych urządzeń sportowych nie ogranicza możliwości stosowania urządzeń innych producentów, przy zachowaniu wymaganych podstawowych i równoważnych cech technicznych i użytkowych. Dobrano urządzenia zestawione w parach, z uniwersalnym pylonem: 1. Biegacz Piechur + Pylon + Rower treningowy 2. Trenażer eliptyczny + Pylon + Wioślarz 3. Motylek Rozpiętki + Pylon + Wyciąg górny 4. Stepper + Pylon + Jeździec konny Stopy fundamentowe pod urządzenia żelbetowe, monolityczne, wykonane z betonu klasy C16/20. Zbrojone prętami 4 # 12 ze stali klasy A-III (34GS), ze strzemionami ø 6 co 25 cm ze stali klasy A-0 (St0S). Należy podkreślić, że wymiary stóp fundamentowych zostaną szczegółowo dobrane dla zaoferowanych przez wykonawcę systemowych urządzeń siłowni zewnętrznej. Dostępne systemy mogą różnić się w zakresie wymaganej lokalizacji fundamentów dla poszczególnych urządzeń.

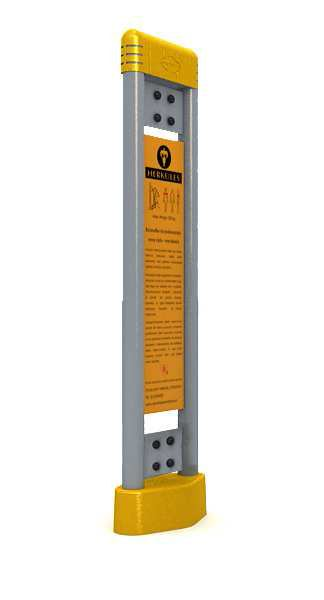

5 5 Konstrukcja urządzeń sportowych Konstrukcja nośna wykonana ze stalowych rur galwanizowanych (malowanych podwójną warstwą farby proszkowej) o średnicy ø 90 mm. Pozostałe elementy rurowe średnicy ø 33, 42, 48, 60, 76 mm i grubości ścianki 2,75-3,0 mm. Uchwyty i rączki wykonane z polichlorku winylu w kolorze czarnym. Wszystkie złączki, podkładki i śruby wykonane ze stali nierdzewnej. Spawy dodatkowo pokryte natryskową warstwą cynku. W urządzeniach zastosowano bezobsługowe łożyska NSK. Urządzenie jest montowane do konstrukcji stalowej podziemnej, zatapianej w monolitycznym fundamencie betonowym, który stanowi jego widoczną podstawę. Urządzenia siłowni spełniają wymagania normy PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. ZESTAWIENIE URZĄDZEŃ Lp. Nazwa urządzenia Opis urządzenia 1. Pylon Pylon (słup) to uniwersalny element do montażu urządzeń. Wysokość pylonu od podłoża wynosi min mm. 2. Biegacz Piechur Pylon składa się z dwóch stalowych rur galwanizowanych (malowanych podwójną warstwą farby proszkowej) o średnicy ø 90 mm, grubość ścianki 3,6 mm. Rury zakończone górą spajającą nakładką aluminiową. Pomiędzy rurami na poprzeczkach stalowych o grubości 5 mm zamocowane są po obu stronach tablice z instrukcją oraz górny i dolny moduł z otworami, służący do zamocowania urządzeń. Tablica informacyjna wykonana jest z dwóch ocynkowanych blach, każda o grubości 2 mm, montowanych po obu stronach pylonu. Tablica jest dwukrotnie malowana proszkowo na kolor zasadniczy urządzenia, na który jest nanoszona instrukcja techniką sitodruku w fazie produkcji (nie stosuje się naklejek). Pokrywa zabezpieczająca elementy mocujące urządzenie do podłoża oraz nakładka zabezpieczająca pylon od góry wykonane są z aluminium malowanego proszkowo na kolor zasadniczy (żółty). Urządzenie jest montowane do konstrukcji stalowej podziemnej, zatapianej w monolitycznym fundamencie betonowym, który stanowi jego widoczną podstawę. Wymiary: 2799x894x2020 mm Strefa bezpieczeństwa: 6380x4432 mm Wzmacnia mięśnie nóg i pasa biodrowego. Uelastycznia i rozciąga ścięgna kończyn dolnych. Zwiększa ruchomość stawów kolanowych i biodrowych. Korzystnie wpływa na układ krążenia, serce i płuca.

6 3. Rower treningowy Wymiary: 2360x560x2020 mm Strefa bezpieczeństwa: 6120x4160 mm 6 Poprawa ruchomości stawów kończyn dolnych, wzmocnienie mięśni nóg. Ogólna poprawa kondycji fizycznej, utrata wagi i zwiększenie wydolności organizmu. 4. Trenażer eliptyczny Wymiary: 2950x528x2020 mm Strefa bezpieczeństwa: 6060x4150 mm Poprawa muskulatury nóg i rąk, ogólna poprawa kondycji fizycznej i wydolności organizmu. Korzystnie wpływa na układ krążenia i układ oddechowy. Redukuje tkankę tłuszczową. 5 Wioślarz Wymiary: 2323x1555x2020 mm Strefa bezpieczeństwa: 5000x4600 mm Budowa muskulatury obręczy barkowej, grzbietu, ramion i nóg. Poprawia ogólną kondycję organizmu. Uelastycznia odcinek lędźwiowy kręgosłupa 6. Motylek-Rozpiętki Wymiary: 2059x1134x2005 mm Strefa bezpieczeństwa: 5880x4272 mm Wzmocnienie mięśni rąk, mięśni obręczy barkowej, mięśni klatki piersiowej oraz grzbietu. Poprawienie ogólnej kondycji organizmu.

7 7. Wyciąg górny Wymiary: 2218x742x2020 mm Strefa bezpieczeństwa: 5880x4342 mm 7 Wzmocnienie mięśni kończyn górnych, obręczy barkowej oraz grzbietu. Trening zwiększa sprawność fizyczną, szczególnie zalecany dla osób z bólem pleców. 8. Stepper Wymiary: 1717x742x2020 mm Strefa bezpieczeństwa: 5260x4190 mm Zwiększa siłę mięśni nóg, ogólną wydolność organizmu i układu sercowo-naczyniowego. 9. Jeździec konny Wymiary: 1792x1290x2020 mm Strefa bezpieczeństwa: 5468x4890 mm Zwiększa sprawność i siłę mięśni ramion, brzucha i nóg. Poprawia ogólną kondycję oraz poprawia krążenie Nawierzchnia Nawierzchnia siłowni zewnętrznej o budowie: Podbudowa przepuszczalna Warstwa odsączająca z piasku frakcji 0/2 mm o grubości po zagęszczeniu 20 cm, wykonana i zagęszczona mechanicznie. Warstwa konstrukcyjna z kruszywa łamanego frakcji 4/31,5 mm o grubości po zagęszczeniu 17 cm, wykonana i zagęszczona mechanicznie.

8 8 Warstwa klinująca z kruszywa drobnego frakcji 0/4 mm o grubości po zagęszczeniu 3 cm, wykonana i zagęszczona mechanicznie. Pod warstwą odsączającą należy ułożyć geowłókninę filtracyjno-separacyjną. Nawierzchnia sportowa Podkład: Elastyczna przepuszczalna warstwa podkładowa typu ET gr. min 30 mm. Nawierzchnia: Dolna warstwa z granulatu SBR gr. min. 7 mm, górna warstwa wykonana z kolorowego granulatu EPDM, z produkcji pierwotnej (barwionego w masie). Grubość warstwy EPDM min. 7 mm. Nawierzchnia poliuretanowa siłowni zewnętrznej w kolorze niebieskim Obramowanie siłowni zewnętrznej Obrzeża betonowe o wym. 30x8 cm na ławie betonowej, z wypełnieniem spoin zaprawą cementową. Ława pod obrzeża betonowa z oporem, beton klasy C12/ Ogrodzenie siłowni zewnętrznej stalowe systemowe z elementów ozdobnych Przęsło systemowe o wym. 2,40x1,45 m, ozdobne (schemat wg rysunku), z kształtowników stalowych zamkniętych w kolorze brązowym. Słupki przęsła stalowe systemowe o wym. 80x80x2200 mm, w kolorze brązowym. Furtka jednoskrzydłowa systemowa o wym. 1,00x1,45 m, ozdobna (schemat wg rysunku), z kształtowników stalowych zamkniętych w kolorze brązowym. Słupki furtki stalowe systemowe o wym. 80x80x2200 mm, w kolorze brązowym. Stopy fundamentowe pod słupki przęseł i furtki o wym. 40x40x100 cm z betonu klasy C12/ Urządzenia towarzyszące W obrębie siłowni zewnętrznej należy zamontować miejsca siedzące (ławki) oraz kosze na śmieci. Charakterystyka ławki: Deski: drewno iglaste, malowane lakierobejcą, Nogi: wykonane z profilu metalowego 50x50 mm, malowane proszkowo,

9 Wymiary: długość 170 cm, wysokość 79 cm, głębokość siedziska 40 cm, Montaż: standardowo za pomocą śrub bezpośrednio do podłoża. 9 Charakterystyka kosza: Pojemność kosza: 35 lub 45 litrów, Kosz opróżniany poprzez obrót pojemnikiem, Wykonany z blachy stalowej ocynkowanej, Kosz wyposażony w popielnice, Słupek kosza metalowy, malowany farbami proszkowymi, Montaż do podłoża poprzez zakotwienie słupka w stopie betonowej. UWAGA! 1. Wszystkie roboty wykonać zgodnie z Polskimi Normami oraz wiedzą i sztuką budowlaną. 2. W pobliżu sieci infrastruktury technicznej roboty ziemne należy bezwzględnie wykonywać ręcznie. 3. Roboty budowlane mogą być prowadzone jedynie pod kierunkiem osoby posiadającej odpowiednie uprawnienia budowlane do pełnienia samodzielnych funkcji technicznych w budownictwie. 4. Przy realizacji obiektu powinny być zastosowane materiały dopuszczone do obrotu i stosowania w budownictwie, za które uznaje się, zgodnie z przepisami prawa budowlanego, wyroby posiadające: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z Polską Normą, aprobatę techniczną w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy. Opracował:

10 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót obejmuje następujące elementy Roboty geodezyjne, Roboty ziemne, Roboty drogowe w zakresie podbudowy pod boiska. Montaż nośnych elementów konstrukcji, Montaż specjalistycznych nawierzchni sportowych, Roboty wykończeniowe, Roboty montażowe. 2. Wykaz istniejących obiektów budowlanych W obrębie terenu przeznaczonego na siłownię zewnętrzną nie występują żadne obiekty budowlane. 3. Elementy mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi to np.: słupy energetyczne, linie wodociągu i kanalizacji, doziemna linia telefoniczna, sąsiadujące drzewa, itp. 4. Zagrożenia mogące wystąpić przy realizacji robót Urządzenia i maszyny elektryczne oraz inne urządzenia mechaniczne. Roboty ziemne wykopy. Roboty ziemne w pobliżu kolizji z istniejącym uzbrojeniem wykonywać ręcznie ze szczególną ostrożnością, w uzgodnieniu z zarządcami poszczególnych sieci podziemnych. Roboty na wysokościach rusztowania, schody, drabiny. Dostarczenie i montaż prefabrykowanych urządzeń sportowych o konstrukcji stalowej. Roboty drogowe dostarczenie kruszywa na podbudowę, rozłożenie i zagęszczenie podbudowy. 5. Instruktaż pracowników Każdorazowo przed przystąpieniem do robót na budowie nowych pracowników przeprowadzić szkolenie BHP w zakresie ogólnych zasad zachowania i postępowania na budowie oraz w zakresie wykonywania odpowiednich rodzajów robót.

11 11 Na budowie powinna być widoczna na widocznym miejscu instrukcja w zakresie przestrzegania ogólnych warunków BHP. Prace mogą być wykonywane wyłącznie przez wykonawców posiadających odpowiednie wyposażenie techniczne do prowadzenia takich prac oraz zatrudniających pracowników przeszkolonych w zakresie bezpieczeństwa i higieny pracy przy robotach ziemnych i drogowych. 6. Środki techniczne i organizacyjne zapobiegające powstawaniu zagrożeń w trakcie realizacji robót budowlanych Utrzymywanie porządku na budowie przy realizacji robót i składowaniu materiałów oraz odpowiednie zabezpieczenie materiałów łatwopalnych i niebezpiecznych. Zapewnienie odpowiedniego oznakowania i zabezpieczenia terenu budowy oraz niebezpiecznych elementów na obiektach i urządzeniach. Zapewnienie możliwości szybkiego odłączenia prądu na terenie budowy. Zapewnienie dostępu do wody na terenie budowy. Zapewnienie środków gaśniczych do gaszenia pożarów urządzeń elektrycznych. Zapewnienie szybkiego dostępu i ewakuacji na terenie budowy w przypadku wystąpienia zagrożenia oraz dostępu odpowiednich pojazdów ratownictwa (pogotowie ratunkowe, straż pożarna, pogotowie gazowe, pogotowie energetyczne). Wyposażenie budowy w odpowiednie zaplecze socjalno-sanitarne oraz podręczną apteczkę pierwszej pomocy. 7. Podstawa prawna opracowania Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (tekst jedn. DzU z 1998 r. Nr 21 poz. 94, z późn. zm.); art. 21 a ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: DzU z 2013 r. poz. 1409, z późn. zm.); Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (DzU Nr 122 poz. 1321, z póź. zm.); Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (DzU Nr 120 poz. 1126); Rozporządzenie Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (DzU Nr 180, poz. 1860, z późn. zm.); Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (DzU Nr 62 poz. 287); Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (DzU Nr 62 poz. 288);

12 12 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jedn. DzU z 2003 r. Nr 169, poz. 1650, z późn. zm.); Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (DzU Nr 118, poz. 1263); Rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (DzU Nr 120, poz. 1021, z późn. zm.); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DzU Nr 47, poz. 401). Opracował:
