1 Maciej Graczyk Ul. śytnia Inowrocław Inowrocław r OŚWIADCZENIE W świetle art.20, ust.4 z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U.Nr 207 poz z 2003r. z późniejszymi zmianami) składam niniejsze oświadczenie jako projektant branŝy elektrycznej inwestycji pod nazwą: Budowa placu zabaw Radosna Szkoła zlokalizowaną w Inowrocławiu, ul. Krzymińskiego 4, dz. nr 1/8. o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami techniczno budowlanymi, Prawem Budowlanym i Polskimi Normami. Projekt został zaprojektowany na podstawie posiadanych uprawnień budowlanych w specjalności instalacyjnej w zakresie elektrycznym. Projektant

z późniejszymi zmianami) składam niniejsze oświadczenie jako projektant branŝy elektrycznej inwestycji pod nazwą: Budowa placu zabaw Radosna Szkoła zlokalizowaną w

2 Zakład Techniki Energetycznej Maciej Graczyk Ul. śytnia 13, Inowrocław PROJEKT BUDOWLANY BRANśA ELEKTRYCZNA Budowa placu zabaw Radosna Szkoła. Inwestor: Miasto Inowrocław Zespół Szkół Integracyjnych. Adres inwestycji: ul. Krzymińskiego 4, Inowrocław Dz. nr 1/8. Projektował: mgr inŝ. Maciej Graczyk Inowrocław październik 2009r.

Radosna Szkoła. Inwestor: Miasto Inowrocław Zespół Szkół Integracyjnych.

3 Spis treści. 1 Podstawa prawna. 2 Przedmiot i zakres opracowania. 3 Podstawa opracowania. 4 Oświetlenie placu zabaw. 5 Ogólne wytyczne wykonania instalacji. 6 Ochrona dodatkowa od poraŝeń elektrycznych. 7 Uwagi końcowe. 8 Obliczenia techniczne. 9 Zestawienie materiałów. 10 Rysunki. Zasilanie opraw podkład geodezyjny. Rozmieszczenie opraw. Zasilanie opraw - schemat. 11 Załączniki.

6 Ochrona dodatkowa od poraŝeń elektrycznych. 7 Uwagi końcowe. 8 Obliczenia techniczne.

4 1. Podstawa prawna. Prawo Energetyczne - ustawa z dnia 10 kwietnia 1997 roku z późniejszymi zmianami. PN-IEC instalacje elektryczne w obiektach budowlanych (norma wieloarkuszowa). PN-EN światło i oświetlenie miejsc pracy, część I; miejsce pracy wewnątrz budynków. PN-IEC ochrona odgromowa obiektów budowlanych, zasady ogólne. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z dnia 2002r, Nr75 poz. 690). 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest wykonanie oświetlenia zewnętrznego projektowanego placu zabaw. 3. Podstawa opracowania. Zlecenie Urzędu Miasta Inowrocław. Mapy sytuacyjno-wysokościowe z inwentaryzacją uzbrojenia podziemnego i budowli naziemnych w skali 1:500. Uzgodnienia z gestorami istniejącego uzbrojenia podziemnego. Obowiązujące normatywy i zarządzenia. Obowiązujących norm i przepisów. Wizji lokalnej w terenie. 4. Oświetlenie placu zabaw. Zasilanie w energię elektryczną zaprojektowano z istniejącej rozdzielnicy RNN zabudowanej na korytarzu przy sali lekcyjnej nr 4 (rys nr1). Zabezpieczenie róŝnicowoprądowe 30mA z członem nadprądowym typu B10A i czujnik zmierzchowy zabudować w powyŝszej rozdzielnicy. Instalacja zostanie wykonana w układzie TN-C-S. Oświetlenie palcu zabaw zaprojektowano na czterech słupach typu MABO O5 i oprawy oświetleniowe typu Quebec IQC-P1 S100 firmy Elmarco. Oprawę w

Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z dnia 2002r, Nr75 poz. 690). 2. Przedmiot i zakres opracowania.

5 uchwycie ustawić pod kątem 15 względem ziemi. Przy zamówieniu słupów zaznaczyć, Ŝe mają być koloru czarnego (jak oprawa). Rozmieszczenie słupów oświetleniowych zgodnie z rys. nr1. Do sterowania załączeniem i wyłączeniem opraw zaprojektowano przekaźnik zmierzchowy typu DS-TA/1S z zewnętrznym czujnikiem. Czujnik zabudować na zewnętrznej ścianie szkoły powyŝej istniejących opraw oświetlenia zewnętrznego (rys. nr1). Oprawy zasilić kablem typu YKY3*6. Kabel w części szkoły (korytarz) ułoŝyć w listwie PCV 40*25 wraz z przewodem typu YSLY2*1 zasilającym czujnik zmierzchowy. Na elewacji zewnętrznej i częściowo w ziemi kabel ułoŝyć w rurze osłonowej RL20 natomiast przewód do czujnika w rurze RL13. WzdłuŜ linii kablowej zasilającej oprawy oświetleniowe ułoŝyć bednarkę FeZn25*4. Słupy oświetleniowe uziemić, uzyskać rezystancję uziemienia R u 30Ω. W przypadku nie uzyskania wymaganej rezystancji naleŝy zastosować uziemiania pionowe firmy Galmar wykonane z prętów pomiedziowanych typu P-9/ф17,2. Bednarkę połączyć z istniejącym uziomem otokowym budynku szkoły. 5. Ogólne wytyczne wykonania instalacji. Linia kablowa. SkrzyŜowanie kabla z urządzeniami podziemnymi realizować zgodnie z PN- 76/E W miejscach kolizji z istniejącym uzbrojeniem (linia telekomunikacyjna, wodociąg, projektowana kanalizacja, linie kablowe elektroenergetyczne, przejście przez drogę) kabel prowadzić w rurach osłonowych typu DVK-50. W miejscu kolizji sieci kablowej z innym uzbrojeniem terenu prace wykonać pod nadzorem właścicieli urządzeń. Pod drogą kabel naleŝy ułoŝyć w przepuście typu SRS φ 50. Końce rur ochronnych naleŝy uszczelnić pianką poliuretanową. Po ułoŝeniu kabel naleŝy zaopatrzyć w oznaczniki kablowe typu Oki z naniesionymi cechami identyfikacyjnymi kabla. Oznaczniki zamontować przy złączu i co 10m na linii kablowej. Oznaczniki powinny zawierać następujące informacje: typ kabla, długość, rok ułoŝenia, trasę, symbol wykonawcy. Pozostawić zapas kabla w postaci pętli o długości 1,5 m przy kaŝdym złączu. Promień zgięcia kabla powinien być większy lub równy jego 20-krotnej średnicy zewnętrznej. Kabel naleŝy przykryć warstwą piasku o grubości 0,1 m i rodzimym gruntem o grubości 0,25 m. Następnie naleŝy ułoŝyć w wykopie folię koloru niebieskiego o szerokości min. 0,4 m i zasypać wykop ubijając ziemię warstwami.

Czujnik zabudować na zewnętrznej ścianie szkoły powyŝej istniejących opraw oświetlenia zewnętrznego (rys. nr1). Oprawy zasilić kablem typu YKY3*6.

6 800 + średnica kabla Bednarka ZbliŜenia i odległości kabla od innych instalacji podano w poniŝszej tablicy. Lp. Rodzaj urządzenia podziemnego 1 Kable elektroenergetyczne na napięcie znamionowe sieci do 1 kv 2 Kable elektroenergetyczne na napięcie znamionowe sieci wyŝsze niŝ 1 kv Najmniejsza dopuszczalna odległość w cm pionowa przy pozioma przy skrzyŝowaniu zbliŝeniu Kable telekomunikacyjne Rurociągi wodociągowe, ściekowe, cieplne, gazowe z gazami niepalnymi 50 *) 50 5 Rurociągi z cieczami palnymi 50 *) Rurociągi z gazami palnymi wg PN-91/M [18] 7 Części podziemne linii napowietrznych (ustój, podpora, odciąŝka) Ściany budynków i inne budowle, np. tunele, kanały - 50

Najmniejsza dopuszczalna odległość w cm pionowa przy pozioma przy skrzyŝowaniu zbliŝeniu 25 10 50 10 3 Kable telekomunikacyjne 50 50 4 Rurociągi wodociągowe, ściekowe, cieplne,

7 *) NaleŜy zastosować przepust kablowy. 6. Ochrona dodatkowa od poraŝeń elektrycznych. Jako system dodatkowej ochrony od poraŝeń w instalacji odbiorczej naleŝy zastosować szybkie wyłączenie zasilania w układzie sieciowym TN C. Zgodnie z normą N-SEP-E001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporaŝeniowa naleŝy stosować izolację ochronną 7. Uwagi końcowe. Całość robót wykonać zgodnie z przepisami PNE oraz Warunkami Technicznymi Wykonania i Odbioru Robót Bud. Mont. - tom V. śadnych prac nie wolno wykonywać pod napięciem. Instalowane urządzenia powinny spełniać wymagania norm oraz posiadać odpowiednie atesty. Po wykonaniu prac elektrycznych naleŝy wykonać przez uprawnione osoby odpowiednie pomiary sprawdzające, na które powinny być wykonane protokoły. Po wykonaniu prac zawartych w projekcie dokonać inwentaryzacji geodezyjnej: linii kablowych nn. Prowadzenia robót ziemnych przy wykonywaniu wykopów - układanie kabli: przed przystąpieniem do robót ziemnych naleŝy rozpoznać i oznaczyć na terenie przyszłych robót przebieg istniejącego uzbrojenia podziemnego, odspajanie gruntu na głębokości powyŝej 40 cm moŝe odbywać się jedynie ręcznie, bez uŝycia kilofów, zachować szczególną ostroŝność przy wykonywaniu prac w bezpośrednim sąsiedztwie kabli energetycznych, wykopy w odpowiedni sposób oznakować i zabezpieczyć barierkami. 8. OBLICZENIA TECHNICZNE. Obliczenie spadków napięć. Sprawdzany obwód U% ΣU% S1 0,2 S2 0,23 0,43 S3 0,2 0,63 S4 0,13 0,76

Zgodnie z normą N-SEP-E001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporaŝeniowa naleŝy stosować izolację ochronną 7. Uwagi końcowe.

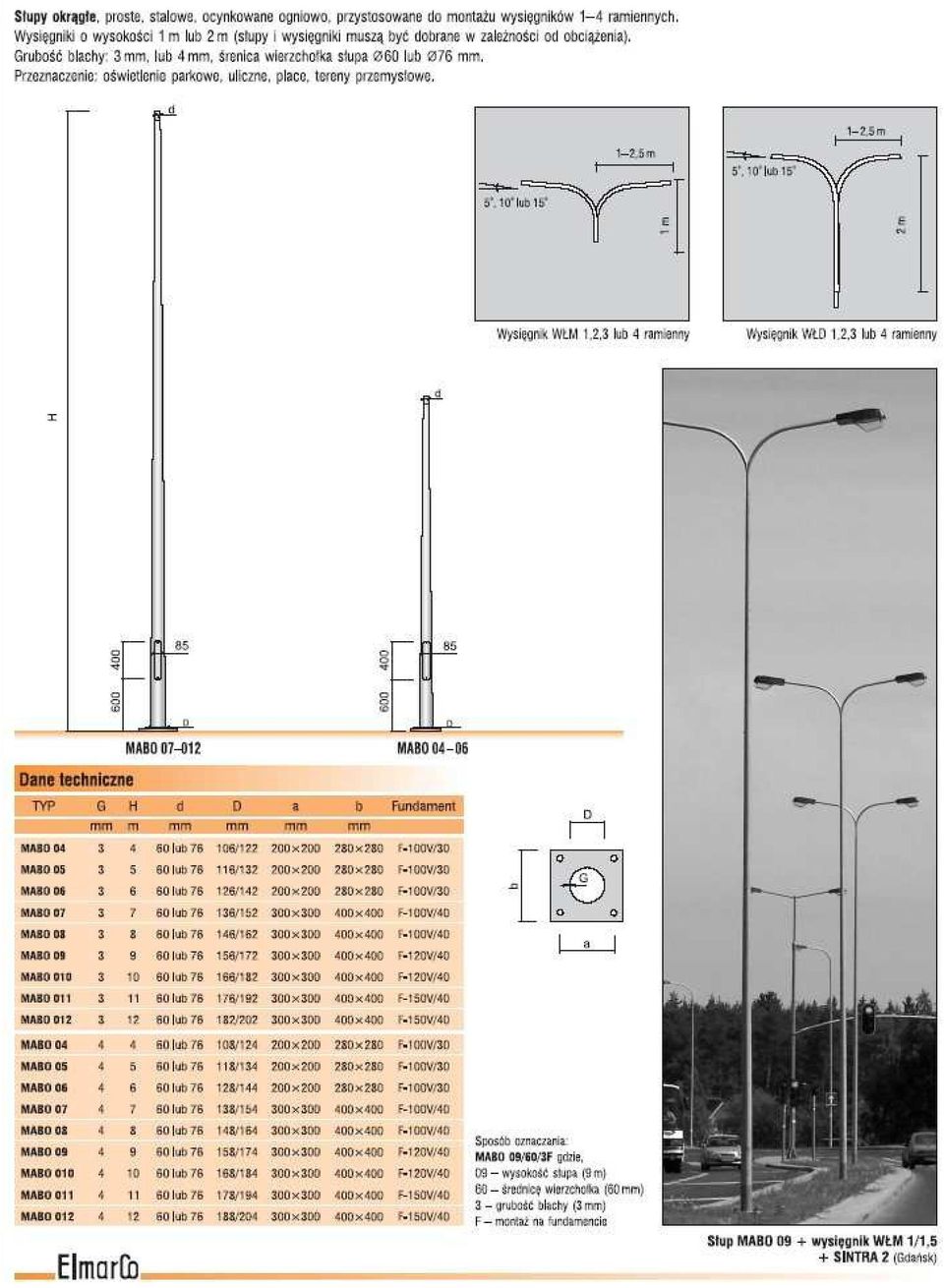

8 Spadki napięć mieszczą się w normie <3%. Obliczenie uziemienia stanowiska słupowego. Poziomy: R b 2 ρ/l L=110m R b 2*200/110 3,64Ω 9. Zestawienie materiałów. Lp Nazwa materiału Typ materiału Ilość 1 Oprawa Quebec IQC-P1 S100 4szt 2 Słup (w kolorze czarnym) Mabo o5 4szt 3 Fundament F-100U/10 4szt 4 Uchwyt do oprawy IQC-AS 4szt 5 Złącze słupowe TB1 4szt 6 Kabel YKY3*6 115mb 7 Przewód YSLY2*1 20mb 8 Bednarka FeZn25*4 110mb 9 Folia ostrzegawcza niebieska, 400mm 110mb 10 Zabezpieczenie róŝnicowoprądowe z 1szt członem nadprądowym 11 Przekaźnik zmierzchowy z czujnikiem 1kpl. zewnętrznym 12 Piasek 11m 3 13 Listwa kablowa 40*25 12mb 14 Rura instalacyjna RL20 4mb 15 Rura instalacyjna RL13 4mb 16 Rura osłonowa SRS50 8mb 17 Przewód YDY3*2,5 24mb 18 Materiały drobne 1kpl.

4szt 6 Kabel YKY3*6 115mb 7 Przewód YSLY2*1 20mb 8 Bednarka FeZn25*4 110mb 9 Folia ostrzegawcza niebieska, 400mm 110mb 10 Zabezpieczenie róŝnicowoprądowe z 1szt członem nadprądowym 11

9 10. Rysunki. Zasilanie opraw podkład geodezyjny. Rozmieszczenie opraw. Zasilanie opraw - schemat.

14 ZAŁĄCZNIKI
