Łatwy w montażu i prosty w eksploatacji system monitorowania i zarządzania zużyciem energii elektrycznej.

Transkrypt

1 Łatwy w montażu i prosty w eksploatacji system monitorowania i zarządzania zużyciem energii elektrycznej

2 Systemy monitorowania i zarządzania zużyciem energii Kilka słów tytułem wstępu - Top-down czy Botom-up? Rozwiązanie S-Energy Manager koncepcja i elementy systemu Optymalizacja małymi krokami Szybkie wdrożenie Elastyczność.. Suplement, czyli

3 Top Down Bottom Up Zarządzanie zużyciem energii jakie podejście jest lepsze? Podejście od góry (Top-Down) Wysokie oczekiwania Punktem wyjścia jest złożone oprogramowanie i rozbudowana infrastruktura sieciowa Kosztowne inwestycje początkowe i długoterminowe zobowiązania Podejście od dołu (Bottom-Up) Wiele małych, łatwych do wprowadzania i kroków Skalowalny, przejrzysty, otwarty Niewielkie koszty wejścia Łatwa decyzja o wprowadzeniu, szybko daje zauważalne wyniki Podejście typowe dla tzw. Total Integrated Automation Podejście LEAN do automatyzacji

4 Saia S-Energy Bottom-Up zasady zarządzania energią Optymalizacja małymi krokami Szybkie wdrożenie Elastyczność 4

5 Saia S-Energy Bottom-Up zasady zarządzania energią Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję Szybkie wdrożenie Elastyczność 5

6 Optymalizacja małymi krokami Konwencjonalne zarządzanie energią, a S-Energy Skomplikowane zintegrowane systemy zarządzania energią S-Energy Stałe struktury programowe wysoki koszt inwestycji na starcie długi proces decyzyjny długotrwałe wdrażanie trudności w dopasowaniu do zmieniających się wymagań w czasie użytkowania systemu wysokie ryzyko inwestycji Prosty plan działania minimalne koszty inwestycji na starcie krótki proces decyzyjny wdrożenie i pierwsze efekty w krótkim czasie elastyczność w dopasowaniu do zmieniających się wymagań niskie ryzyko inwestycji

7 Saia S-Energy Bottom-Up zasady zarządzania energią Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję Szybkie wdrożenie wdrożenie zarządzania zużyciem energii wykonane własnymi środkami i przy użyciu prostej techniki Elastyczność 7

8 Saia S-Energy-Manager plug & count

9 Szybkie wdrożenie Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki energii elektr. z magistralą S-Bus Energy Manager do bezpośredniego odczytu Komponenty Liczniki energii elektrycznej Liczniki z LCD Liczniki z S-Bus Prąd zmienny 32A, 65A 1- i 3- fazowe Pomiar bezpośredni 65 A Pomiar pół pośredni do 1500A Pomiar zużycia, napięcia, prądu, wartości czynnej /biernej i cosφ 1, 2 taryfy MID, dopuszczone do rozliczeń, plombowanie Instalacja na szynie DIN S-Energy Manager 5.7 kolorowy panel T FT SVGA obsługi (aplikacja webowa, wartości i wykonywania analiz Odczyt danych z 254 liczników Automatyczna detekcja podłączanego licznika Wskazanie statusu odczytu liczników (W, U, I, P, Q, cosφ, Peak) Graficzne przedstawienie zużycia (aktualne, dzienne, tygodniowe, roczne) Graficzne przedstawienie kosztów (dzień, tydzień, miesiąc, rok) 9

10 Szybkie wdrożenie Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki S-Bus Energy Manager do bezpośredniego odczytu na miejscu Komponenty Prosty montaż Bez specjalnych umiejętności i szkolenia Bezproblemowy dla elektroinstalatorów i elektryków zakładowych Installacja Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie LAN/Internet 10

11 S-Energy Manager Liczniki energii 1-fazowe pomiar bezpośredni Liczniki energii 3-fazowe pomiar bezpośredni Liczniki energii 3-fazowe pół pośredni Terminator linii Szybkie wdrożenie Podłączenie liczników energii 11

12 Saia S-Energy-Manager ekran głównego menu wersja PL

13 Saia S-Energy-Manager stany licznika nr 01

14 Saia S-Energy-Manager zużycie tygodniowe

15 Saia S-Energy-Manager koszty miesięczne

16 Saia S-Energy-Manager sterowanie odbiornikami energii

17 Szybkie wdrożenie Montaż i uruchomienie przez zakładowego elektryka System automatycznego odczytu i monitoringu w kilku krokach Zabudowa liczników na odbiorach energii Wykonanie magistrali S-Bus (RS485) i podłączenie liczników Instalacja panela S-Energy Manager Podanie napięcia zasilania na panel S-Energy gotowe! A gdy trzeba udostępnić dane o zużyciu w sieci LAN wystarczy podłączyć kabel Ethernetowy

18 Saia S-Energy-Manager - Podsumowanie Korzyści: Prostota instalacji, uruchomienia i obsługi. Brak konieczności programowania, konfiguracji dokonuje się w setupie panelu, Zestaw gotowy do pracy natychmiast po montażu, Możliwość budowy instalacji krok po kroku rozłożenie kosztów w czasie, Opcja rozszerzenia aplikacji wizualizacyjnej Wbudowana technologia Automation Server

19 Zarządzanie kosztami zużycia energii jak rozpocząć? Oferta specjalna dla uczestników seminarium: zestawy startowe S-Energy Manager (voucher dostępny na stoisku firmy SABUR) 19

20 Saia S-Energy Bottom-Up zasady zarządzania energią Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję Szybkie wdrożenie Dostęp do zarządzania energią wykonany własnymi środkami i przy użyciu prostej techniki Elastyczność Podążający za rozwojem firmy system zarządzania energią: monitoring miejsc powstawania kosztów energii, IT & Automation możliwość rozbudowy i dopasowania do potrzeb 20

21 Elastyczność: Informatyka przygotowanie danych o zużyciu przez IT Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie Web Excel Dostęp do danych o zużyciu energii z dowolnego miejsca Zakład/Biuro: LAN/WLAN Globalny: Internet, Telekomm. Mobilny: Telefon, PDA, ipad Opracowanie wartości w Excel`u Opracowanie danych w formacie CSV w arkuszu Excel LAN/Internet SQL SCADA Przechowywanie danych w bazie danych Przechowywanie danych zużycia energii w bazie danych SQL Wizualizacja danych o zużyciu ControlMaestro, Visi+,, 21

22 Saia S-Energy Logger Pomiar wartości energii i przesyłanie do baz danych RS232 RS485 LAN S-Bus plik CSV Raport Web HMI Server Rozbudowa systemu o bazujące na Windows Saia PCD Web-Panele Windows CE & exp 10 /12 /15 LX800 Web-Panel 800x600 lub 1024x768 2x Ethernet / 2x USB / 1x RS232 Funkcje: odczyt liczników energii via S-Bus odczyt Energy Manager via LAN wizualizacja Web HMI Server logowanie danych w plikach CSV generowanie raportów gromadzenie danych bankach danych SQL 22

23 Elastyczność: Informatyka Centralne gromadzenie i korzystanie z danych Biuro Stacja operatorska SQL Baza danych Wtryskarki Pneumatyka Wtryskarki

24 Elastyczność: Automatyka Pełna integracja w automatyce 24

25 Elastyczność: Automatyka Pełna integracja w automatyce Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie LAN/Internet Wiz Logika PLC Obsługa i zobrazowanie indywidualnie kształtowane Dopasowanie i rozszerzanie standardowej wizualizacji Proste modyfikacje aplikacji przy pomocy S-Web-Editor`a Sterowanie poborem energii przy pomocy wbudowanej logiki Wyłączanie przy przeciążeniach Alarmowanie i SMS programowanie STEP7 Przesyłanie wartości zużycia do urządzeń automatyki Sterowanie Saia PCD po sieci S-Bus SIMATIC-S7 po MPI Modbus dowolne PLC 25

26 Saia S-Energy Bottom-Up zasady zarządzania energią Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję Szybkie wdrożenie Dostęp do zarządzania energią wykonany własnymi środkami i przy użyciu prostej techniki Elastyczność Nadążający za rozwojem firmy system zarządzania energią: monitoring miejsc kosztów energii, IT & Automation możliwość rozbudowy i dopasowania do potrzeb 26

27 Suplement, czyli SOiRE - system odczytu i rozliczania energii 27

28 SOiRE - System Odczytu i Rozliczania Energii - struktura SOiRE zapewnia: Zbieranie, przechowywanie, transmisję danych do innych systemów (np. BMS różnych producentów) Wizualizację danych wbudowany WEB Server, Otwartość i skalowalność systemu łatwa rozbudowa, Możliwość monitorowania i rozliczania innych mediów (liczniki innych producentów).

29 Liczniki energii elektrycznej podstawowe komponenty Liczniki energii 1-fazowe i 3-fazowe, 1- lub 2-taryfowe: Pomiar bezpośredni, półpośredni, Montaż na szynie DIN, szerokość tylko 4S (70mm)! Klasa dokładności B (1 wg EN ), Prąd maksymalny 32 A, 65A, 6 A, Wyjście impulsowe 100, 1000 imp/kwh, lub cyfrowe RS485 S-Bus, Modbus, M-Bus Zakres temperatur C ( C), Pojemność wskaźnika ,9 kwh, Zgodność z dyrektywą MID dopuszczenie do rozliczeń

30 PCD7.H104S moduł odczytu i transmisji danych, logger Moduły PCD7.H104S zbierają informacje z 4 liczników mediów z wyjściem impulsowym SO, zapisują dane w nieulotnej pamięci, Sterownik automatycznie odczytuje stan pamięci modułu, w przypadku chwilowego braku transmisji automatycznie archiwizuje pomiary, montaż na szynie DIN, do 100 modułów w jednej gałęzi RS485, Wbudowany terminator sieci RS

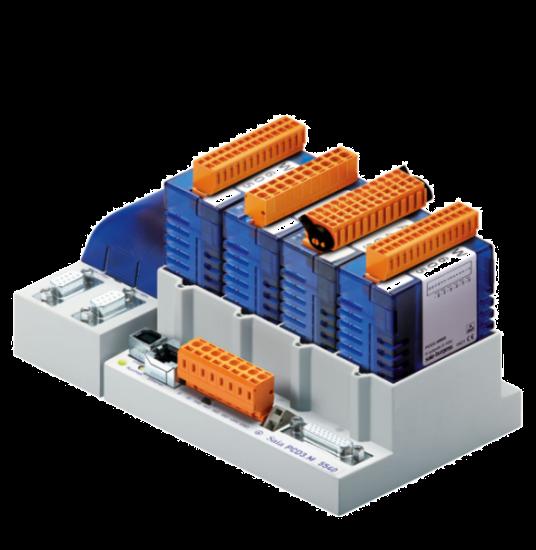

31 SOIRE - mózg systemu - sterownik SAIA PCD Sterownik swobodnie programowalny PCD3 z wbudowaną technologią AutomationServer, czyli PLC + web + IT w jednym Komunikuje się z : modułami PCD7.H104, licznikami S-Bus, M-Bus, Modbus z podsystemami (BACnet, LonWorks, KNX/EIB, Modbus, M-bus, Profibus, DALI, MP-Bus, EnOcean etc.), z systemami BMS/SCADA (protokoły jw.), Dokonuje zapisu danych na kartach SD Flash (do 4 szt.), Umożliwia dostęp do aplikacji poprzez przeglądarkę stron WWW, Udostępnia dane pomiarowe (pliki CSV) przez FTP, mogą też być wysyłane em (wbudowany SMTP).

32 Wydajna integracja różnych systemów przedsiębiorstwa SCADA/BMS inne systemy Profibus DP BACnet KNX/EIB Modbus LonWorks M-Bus MP-Bus DALI CAN OPC DA, HDA, SNMP i wiele innych

33 Dream Report wszechstronne raportowanie Oprogramowanie do: Zbierania danych z różnych źródeł, Zaawansowanego analizowania danych, Generowania raportów do odpowiednich grup odbiorców: wg harmonogramu, na żądanie użytkownika. Układ raportu (graficzny i merytoryczny) oraz listę odbiorców raportów modyfikuje operator Dostęp do raportów także przez przeglądarkę - WebPortal

34 SOiRE aplikacja w centrum handlowym

35 SOiRE aplikacja w centrum handlowym Zakładka Tabela zawiera zestawienie tabelaryczne wszystkich liczników w systemie, informacje o najemcy, stany liczników

36 SOiRE aplikacja w centrum handlowym Przycisk szczegóły umożliwia przejście do strony zawierającej informacje dla danego najemcy; dostęp po zalogowaniu jako administrator.

37 System Odczytu i Rozliczania Energii - PODSUMOWANIE Zalety SOiRE: SOiRE Zdalny odczyt z lokalu najemcy, brak błędów odczytu Otwartość i skalowalność systemu. Możliwość podłączenia liczników różnych mediów. IT+PLC = PCD3 Automation Server: Dostęp on line, bez specjalnych narzędzi przeglądarka WWW Server FTP, Możliwość przesyłania i Łatwość łączenia z innymi systemami np. BMS Na życzenie udostępniamy wersję demo systemu SOIRE przez przeglądarkę

38 Zapraszamy do współpracy SABUR Sp. z o.o. Siedziba główna ul. Puławska Warszawa Tel Fax sabur@sabur.com.pl SABUR Sp. z o.o. Region Południe ul. 11 Listopada Katowice Tel Fax katowice@sabur.com.pl

39 Kim jesteśmy, jak działamy? Rok założenia: 1993 Siedziba główna: Warszawa Oddziały: Katowice Gdynia Działalność: Przedstawicielstwo Wsparcie techniczne i marketingowe Sieć firm partnerskich Szkolenia dla integratorów i użytkowników 39

40 Certyfikaty, nagrody, wyróżnienia Certyfikat ISO 9001 od 2004 Gazele Biznesu Złote medale targów AUTOMATICON Certyfikaty i Laury Przedsiębiorstwo FAIR PLAY I wiele innych nagród i wyróżnień 40
