1 Ekonomiczny system monitorowania i zarządzania zużyciem energii w zakładzie przemysłowym Jakub Wójcik

2 Systemy monitorowania i zarządzania zużyciem energii Plan prezentacji: Kilka słów tytułem wstępu oszczędzanie energii. Wdrożenie metodą Top-down czy Botom-up Rozwiązanie: SAIA S-Energy Manager koncepcja i elementy systemu Optymalizacja małymi krokami Szybkie wdrożenie Elastyczność Przykład wdrożenia CAMELA S.A. Suplement, czyli 2

3 Monitorowanie warunkiem oszczędzania energii Coraz więcej czynników wymuszających efektywne wykorzystywanie energii: Wzrost cen energii, Rosnące globalne zapotrzebowanie na energię, Koncepcja Zielonej Energii, Ograniczenie emisji CO2, Zaostrzone przepisy i normy techniczne.. Aby zacząć oszczędzać trzeba najpierw zmierzyć! 3

4 Top Down Bottom Up Zarządzanie zużyciem energii jakie podejście jest lepsze? Podejście od góry (Top-Down) Wysokie oczekiwania Punktem wyjścia jest złożone oprogramowanie i rozbudowana infrastruktura sieciowa Kosztowne inwestycje początkowe i długoterminowe zobowiązania Podejście od dołu (Bottom-Up) Wiele małych, łatwych do wprowadzania i kroków Skalowalny, przejrzysty, otwarty Niewielkie koszty wejścia Łatwa decyzja o wprowadzeniu, szybko daje zauważalne wyniki Podejście typowe dla tzw. Total Integrated Automation Podejście LEAN do automatyzacji 4

5 Saia S-Energy Bottom-Up zasady zarządzania energią 1. Optymalizacja małymi krokami 2. Szybkie wdrożenie 3. Elastyczność 5

6 Saia S-Energy Bottom-Up zasady zarządzania energią 1. Optymalizacja małymi krokami wprowadzenie zarządzania zużyciem energii małymi krokami, od dziś, nie czekając na wielką akcję 6

7 Optymalizacja małymi krokami Konwencjonalne zarządzanie energią, a S-Energy Skomplikowane zintegrowane systemy zarządzania energią S-Energy Stałe struktury programowe wysoki koszt inwestycji na starcie długi proces decyzyjny długotrwałe wdrażanie trudności w dopasowaniu do zmieniających się wymagań w czasie użytkowania systemu wysokie ryzyko inwestycji Prosty plan działania minimalne koszty inwestycji na starcie krótki proces decyzyjny wdrożenie i pierwsze efekty w krótkim czasie elastyczność w dopasowaniu do zmieniających się wymagań niskie ryzyko inwestycji 7

8 Optymalizacja małymi krokami Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki energii elektr. z magistralą S-Bus Energy Manager do bezpośredniego odczytu Komponenty Liczniki energii elektrycznej Liczniki z LCD Liczniki z S-Bus Prąd zmienny 32A, 65A 1- i 3- fazowe Pomiar bezpośredni 65 A Pomiar pół pośredni do 1500A Pomiar zużycia, napięcia, prądu, wartości czynnej /biernej i cosφ 1, 2 taryfy MID, dopuszczone do rozliczeń, plombowanie Instalacja na szynie DIN S-Energy Manager kolorowy panel TFT (5.7, 10,4, 12 ) aplikacja WWW, AutomationServer, CSV, FTP) Odczyt danych z 128 liczników Automatyczna detekcja podłączanego licznika Odczyt wartości z liczników (W, U, I, P, Q, cosφ, Peak) Graficzne przedstawienie zużycia (aktualne, dzienne, tygodniowe, roczne) Graficzne przedstawienie kosztów (dzień, tydzień, miesiąc, rok) 8

9 Saia S-Energy Bottom-Up zasady zarządzania energią 2. Szybkie wdrożenie Dostęp do zarządzania energią wykonany własnymi środkami i przy użyciu prostej techniki 9

10 Szybkie wdrożenie Montaż i uruchomienie przez zakładowego elektryka System automatycznego odczytu i monitoringu w kilku krokach Zabudowa liczników na odbiorach energii Wykonanie magistrali S-Bus (RS485) i podłączenie liczników Instalacja panela S-Energy Manager Podanie napięcia zasilania na panel S-Energy gotowe! A gdy trzeba udostępnić dane o zużyciu w sieci LAN wystarczy podłączyć kabel Ethernetowy 10

11 Szybkie wdrożenie Rozpakuj, podłącz, oszczędzaj! Komponenty w dostępnej cenie Liczniki S-Bus Energy Manager do bezpośredniego odczytu na miejscu Komponenty Prosty montaż Bez specjalnych umiejętności i szkolenia Bezproblemowy dla elektroinstalatorów i elektryków zakładowych Instalacja Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie LAN/Internet 11

12 Saia S-Energy Bottom-Up zasady zarządzania energią 3. Elastyczność Podążający za rozwojem firmy system zarządzania energią, integracja z systemami budynkowymi (techniczne i automatyki) 12

13 Elastyczność i pełna integracja z systemami technicznymi 13

14 Elastyczność: Automatyka Pełna integracja w automatyce Natychmiast gotowy do pracy Plug & Count Lokalny odczyt z Energy Manager`a oraz zdalnie w sieci przez przeglądarkę Wdrożenie LAN/Internet Wiz Logika PLC Obsługa i zobrazowanie indywidualnie kształtowane Dopasowanie i rozszerzanie standardowej wizualizacji Proste modyfikacje aplikacji przy pomocy S-Web-Editor`a Sterowanie poborem energii przy pomocy wbudowanej logiki Wyłączanie przy przeciążeniach Alarmowanie i SMS programowanie STEP7 Przesyłanie wartości zużycia do urządzeń automatyki Sterowanie Saia PCD po sieci S-Bus SIMATIC-S7 po MPI Modbus dowolne PLC 14

15 Saia S-Energy-Manager plug & count 15

16 Saia S-Energy-Manager ekran głównego menu wersja PL 16

17 Saia S-Energy-Manager stany licznika nr 01 17

18 Saia S-Energy-Manager zużycie tygodniowe 18

19 Saia S-Energy-Manager koszty miesięczne 19

20 Saia S-Energy-Manager sterowanie odbiornikami energii 20

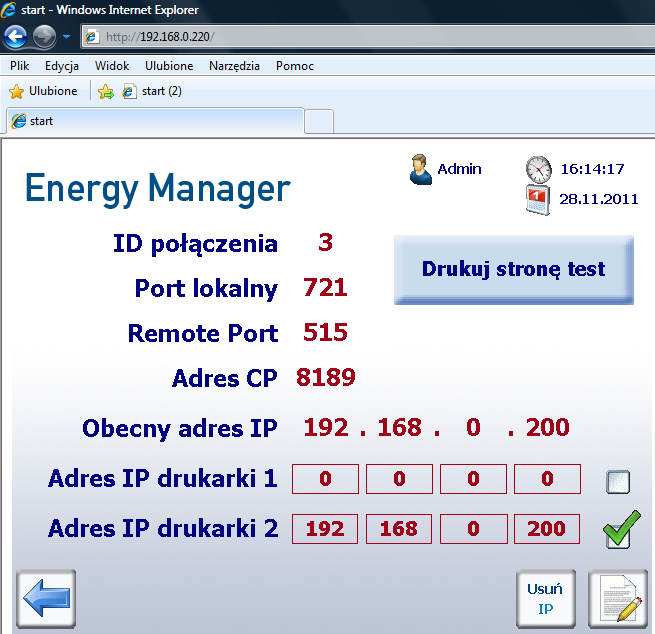

21 Saia S-Energy-Manager konfigurowanie drukarki sieciowej 21

22 Saia S-Energy-Manager wydruk raportu rocznego 22

23 Saia S-Energy-Manager konfigurowanie wejść impulsowych 23

24 Saia S-Energy-Manager odczyt liczników impulsowych 24

25 Nowe funkcjonalności Saia S-Energy-Managera w najbliższej aktualizacji. Button go today in barograph sites Implementation changing of Energy Meter Expand user interface of the outputs (15min energy control, Alarm- , Data- ) Integration of 2 Ways Meter Integration of new H104SE-module Subtraction of meters and groups Comparison between meters and periods And some more

26 Saia S-Energy-Manager - Podsumowanie Korzyści, które przekonują inwestorów Prostota instalacji, uruchomienia i obsługi. Brak konieczności programowania, konfiguracji dokonuje się w setupie panelu, Zestaw gotowy do pracy natychmiast po montażu, Możliwość budowy instalacji krok po kroku rozłożenie kosztów w czasie, Opcja rozszerzenia aplikacji wizualizacyjnej Wbudowana technologia Automation Server 26

27 Wdrożenie Camela S.A. Fabryka Wkładów Odzieżowych Camela S.A. Dwa panele Saia S-Energy-Manager Około 30 liczników 3f, bezpośredni, pół pośredni Przesył danych do systemu rozliczania kosztów poprzez sieć LAN 27

28 Wdrożenie Camela S.A. Wykorzystane funkcjonalności: Monitorowanie zużycia energii, zapis danych pomiarowych do pamięci flash, Generowanie bieżących raportów, dzień, tydzień, miesiąc Odczyt plików CSV z komputera PC 28

29 Wdrożenie Camela S.A. Osiągnięte korzyści z wdrożenia SAIA S ENERGY: Monitorowanie zużycia energii kontrola efektywności pracy maszyn w czasie. Optymalizacja obciążenia - stworzenie, gdzie to możliwe, harmonogramów pracy urządzeń w celu obniżenia mocy zamówieniowej. Podział i rozliczanie kosztów energii elektrycznej na podstawie rzeczywistych wartości, Obliczenie kosztów jednostkowych i korekta norm technologicznych w oparciu o rzeczywiste pomiary a nie szacunki, Zasilanie Zakładowego Systemu Rozliczania Kosztów modelu ABC (activity based costs) rzeczywistymi pomiarami zużycia (przesyłanie plików CSV ) 29

30 Zarządzanie kosztami zużycia energii jak rozpocząć? Oferta specjalna dla uczestników Seminarium: zestawy startowe S-Energy Manager (voucher dostępny na stoisku firmy SABUR) 30

31 Suplement, czyli SOiRE - system odczytu i rozliczania energii elektrycznej i innych mediów 31

32 SOiRE - System Odczytu i Rozliczania Energii - struktura SOiRE zapewnia: Zbieranie, przechowywanie, transmisję danych do innych systemów (np. BMS różnych producentów) Wizualizację danych wbudowany WEB Server, Otwartość i skalowalność systemu łatwa rozbudowa, Możliwość monitorowania i rozliczania innych mediów (liczniki innych producentów). 32

33 Liczniki energii elektrycznej podstawowe komponenty Liczniki energii 1-fazowe i 3-fazowe, 1- lub 2-taryfowe: Pomiar bezpośredni, półpośredni, Montaż na szynie DIN, szerokość tylko 4S (70mm)! Klasa dokładności B (1 wg EN ), Prąd maksymalny 32 A, 65A, 6 A, Wyjście impulsowe 100, 1000 imp/kwh, lub cyfrowe RS485 S-Bus, Modbus, M-Bus Zakres temperatur C ( C), Pojemność wskaźnika ,9 kwh, Zgodność z dyrektywą MID dopuszczenie do rozliczeń 33

34 PCD7.H104S moduł odczytu i transmisji danych, logger Moduły PCD7.H104S zbierają informacje z 4 liczników mediów z wyjściem impulsowym SO, zapisują dane w nieulotnej pamięci, Sterownik automatycznie odczytuje stan pamięci modułu, w przypadku chwilowego braku transmisji automatycznie archiwizuje pomiary, montaż na szynie DIN, do 100 modułów w jednej gałęzi RS485, Wbudowany terminator sieci RS 34

35 SOIRE - mózg systemu - sterownik SAIA PCD Sterownik swobodnie programowalny PCD3 z wbudowaną technologią AutomationServer, czyli PLC + web + IT w jednym Komunikuje się z : modułami PCD7.H104, licznikami S-Bus, M-Bus, Modbus z podsystemami (BACnet, LonWorks, KNX/EIB, Modbus, M-bus, Profibus, DALI, MP-Bus, EnOcean etc.), z systemami BMS/SCADA (protokoły jw.), Dokonuje zapisu danych na kartach SD Flash (do 4 szt.), Umożliwia dostęp do aplikacji poprzez przeglądarkę stron WWW, Udostępnia dane pomiarowe (pliki CSV) przez FTP, mogą też być wysyłane em (wbudowany SMTP). 35

36 Dream Report wszechstronne raportowanie Oprogramowanie do: Zbierania danych z różnych źródeł, Zaawansowanego analizowania danych, Generowania raportów do odpowiednich grup odbiorców: wg harmonogramu, na żądanie użytkownika. Układ raportu (graficzny i merytoryczny) oraz listę odbiorców raportów modyfikuje operator Dostęp do raportów także przez przeglądarkę - WebPortal 37

37 SOiRE aplikacja w centrum handlowym 38

38 SOiRE aplikacja w centrum handlowym Zakładka Tabela zawiera zestawienie tabelaryczne wszystkich liczników w systemie, informacje o najemcy, stany liczników 39

39 SOiRE aplikacja w centrum handlowym Przycisk szczegóły umożliwia przejście do strony zawierającej informacje dla danego najemcy; dostęp po zalogowaniu jako administrator. 40

40 System Odczytu i Rozliczania Energii - PODSUMOWANIE Zalety SOiRE: SOiRE Zdalny odczyt z lokalu najemcy, brak błędów odczytu Otwartość i skalowalność systemu. Możliwość podłączenia liczników różnych mediów. IT+PLC = PCD3 Automation Server: Dostęp on line, bez specjalnych narzędzi przeglądarka WWW Server FTP, Możliwość przesyłania i Łatwość łączenia z innymi systemami np. BMS Na życzenie udostępniamy wersję demo systemu SOIRE przez przeglądarkę 41
