1 LANEX S.A. ul. Ceramiczna Lublin tel. (081) tel/fax. (081) TDMoIP Gateway TM Quick Start

2 Quick Start - TDMoIP Gateway 4 x E1 over Ethernet IP TM x E1 over Ethernet IP TM Spis Treści: 1. WSTĘP 2 2. SCHEMATY APLIKACYJNE 2 3. ROZSZYCIE SYGNAŁÓW NA ZŁĄCZACH E1, ETHERNET, RS PODŁĄCZENIE STACJI POPRZEZ VT-100 I TELNET 3 5. NAWIGACJA W MENU 3 6. LOGOWANIE 3 7. PRZYWRÓCENIE USTAWIEŃ DOMYŚLNYCH 3 8. ZMIANA INTERFEJSU ETHERNET Z PHY NA MII 4 9. USTAWIANIE ADRESU IP DLA WAN/LAN W URZĄDZENIU LOKALNYM USTAWIANIE SESJI I PORTU P1 W TRYB PRACY Z SYGNAŁEM RAMKOWANYM USTAWIANIE ADRESU IP DLA SESJI POŁĄCZENIE TYPU GWIAZDA LUB CROSS-CONNECT OPTYMALIZACJA PASMA PO STRONIE WAN (OPCJONALNIE) ZMIANA PRACY ZEGARA USTAWIENIE DOMYŚLNEJ BRAMY UPGRADE FIRMWARE IMPORT USTAWIEŃ PODGLĄD USTAWIEŃ I STATYSTYK 8 IO142-1c Quick Start listopad

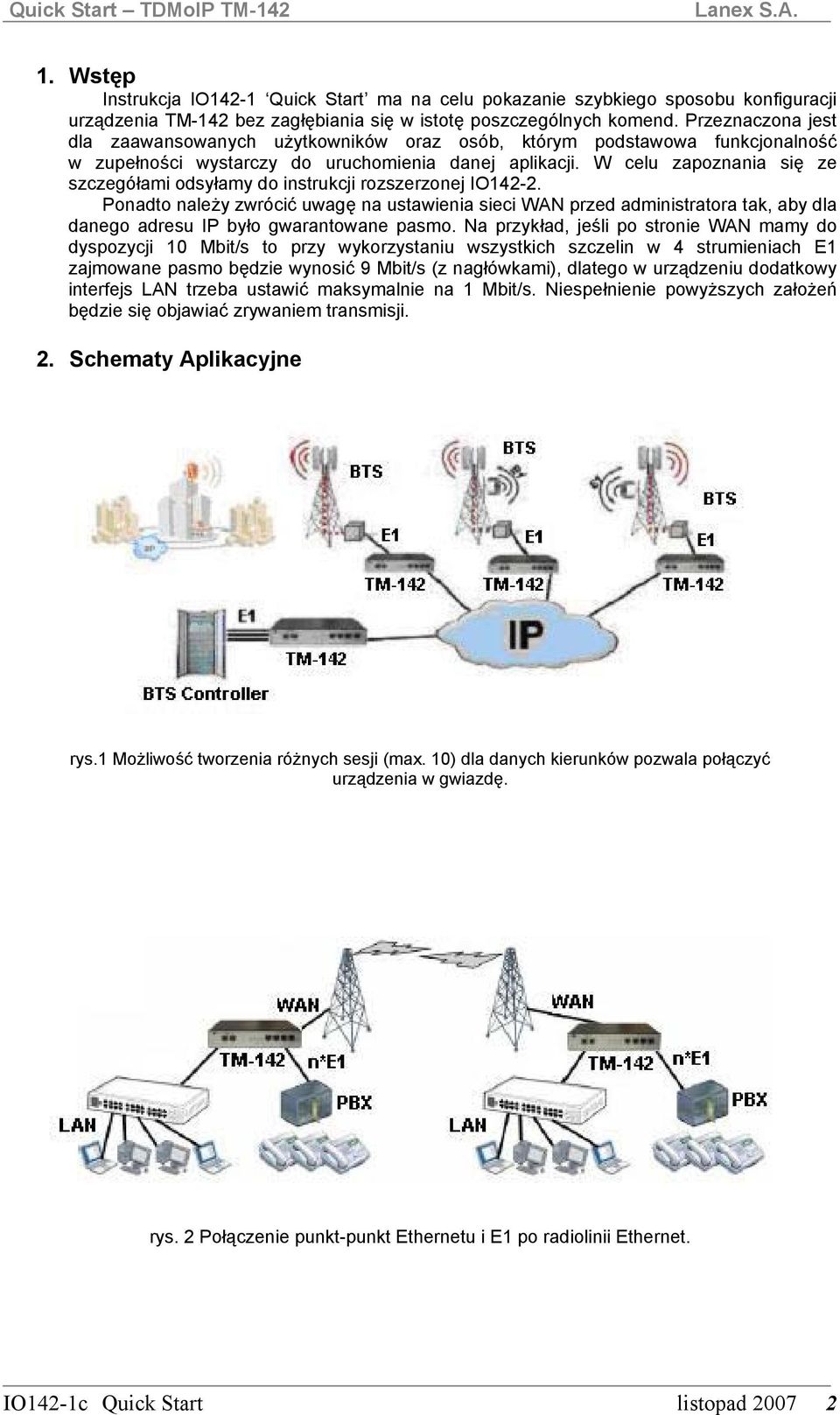

3 1. Wstęp Instrukcja IO142-1 Quick Start ma na celu pokazanie szybkiego sposobu konfiguracji urządzenia TM-142 bez zagłębiania się w istotę poszczególnych komend. Przeznaczona jest dla zaawansowanych użytkowników oraz osób, którym podstawowa funkcjonalność w zupełności wystarczy do uruchomienia danej aplikacji. W celu zapoznania się ze szczegółami odsyłamy do instrukcji rozszerzonej IO Ponadto należy zwrócić uwagę na ustawienia sieci WAN przed administratora tak, aby dla danego adresu IP było gwarantowane pasmo. Na przykład, jeśli po stronie WAN mamy do dyspozycji 10 Mbit/s to przy wykorzystaniu wszystkich szczelin w 4 strumieniach E1 zajmowane pasmo będzie wynosić 9 Mbit/s (z nagłówkami), dlatego w urządzeniu dodatkowy interfejs LAN trzeba ustawić maksymalnie na 1 Mbit/s. Niespełnienie powyższych założeń będzie się objawiać zrywaniem transmisji. 2. Schematy Aplikacyjne rys.1 Możliwość tworzenia różnych sesji (max. 10) dla danych kierunków pozwala połączyć urządzenia w gwiazdę. rys. 2 Połączenie punkt-punkt Ethernetu i E1 po radiolinii Ethernet. IO142-1c Quick Start listopad

4 3. Rozszycie sygnałów na złączach E1, Ethernet, RS-232 E1 wejście: piny 1,2; wyjście: piny 4,5 / RJ45. Ethernet piny 1,2; oraz 3,6 / RJ45. RS-232 piny 2,3,5 / RJ Podłączenie stacji poprzez VT-100 i Telnet VT-100 RS232: Telnet: 5. Nawigacja w menu struktura poleceń ma postać drzewa, uzyskanie podpowiedzi jest możliwe przy pomocy znaku? przed lub po poleceniu, powrót do katalogu nadrzędnego za pomocą polecenia:.. (dwie kropki). 6. Logowanie Login: admin Hasło: admin 7. Przywrócenie ustawień domyślnych CMX :\Admin>sddb e1 internal (następuje wyczyszczenie wszystkich ustawień i jednoczesne ustawienie globalne zegara internal zegar wewnętrzny i w urządzeniu zdalnym recovery odtworzony z linii [patrz też punkt 14]). IO142-1c Quick Start listopad

5 8. Zmiana interfejsu ETHERNET z PHY na MII Jest to standardowa procedura, która trzeba wpisać żeby urządzenie pracowało w 3 warstwie tak aby można było nadać adresy IP. (wyłączenie sesji). CMX-1614:\c\wan\sce 100 full (ustawienie interfejsu WAN na 100 Mbit/s, full duplex). CMX-1614:\d\d\scep wan off (wyłącznie PHY na porcie WAN). CMX-1614:\d\d\scep lan on 5 (ustawienie PHY adres 5 na porcie LAN). (zapis ustawień) CMX-1614:\c\top\scfg\ccip all x5 (ustawienie dla wszystkich sesji priorytetu 0x5, jest to największy priorytet dla tego switcha, i najlepszy QoS dla E1/T1. IP adres urządzenia zdalnego ustaw zgodnie z twoimi ustawieniami sieci). CMX-1614:\c\top\sse all (włączenie wszystkich sesji). (zapis konfiguracji) CMX-1614:\c\rr (restart). CMX-1614:\c\wan\gc (sprawdzenie ustawień, generalnie po tych ustawieniach otrzymujemy MII zamiast PHY wtedy urządzenie pracuje stabilnie w sieci Ethernet IP i nie zrywa transmisji). 9. Ustawianie adresu IP dla WAN/LAN w urządzeniu lokalnym CMX-1614:\c\wan\sic static share ( share powoduje ustawienie takiego samego IP dla WAN i LAN). CMX-1614:\c\rr (restart). 10. Ustawianie sesji i portu P1 w tryb pracy z sygnałem ramkowanym Sesja to powiązanie portu E1 lub pojedynczych szczelin z adresem IP, maksymalnie można utworzyć do 10 sesji. Dla każdej z sesji można przydzielić inny adres IP (patrz punkt 11). CMX-1614:\c\top\ssd session01 (jeśli została już stworzona session01, do której jest przypisany port P1 a który chcemy konfigurować musimy wyłączyć session01, ta sesja jest tworzona automatycznie po przywróceniu ustawień fabrycznych oraz jest przypisywany do niej port p1 E1, można to sprawdzić za pomocą komendy: c\top\ls all i c\top\gsts session01). CMX-1614:\c\top\ssp session01 none (odłączamy port P1 od session01 ). CMX-1614:\c\e1\p1\spos disable (wyłączamy port P1 w celu jego konfiguracji). (zapis). CMX-1614:\c\top\gc all (sprawdzanie powiązań miedzy sesjami a portami P1). CMX-1614CMX-1614:\c\top\cet struct P1 (port P1 ustawiamy jako ramkowany, domyślnie jest ustawiony na tryb nieramkowany unstructured ). IO142-1c Quick Start listopad

6 (zapis) CMX-1614:\c\top\adds s02 session02 (ewentualnie dodanie nowej sesji session01 nazwa sesji, s01 skrót nazwy sesji). (zapis) CMX-1614:\c\top\ssts session01 p1 1-3 (podłączenie portu P1 do sesji 1 oraz przydzielenie szczelin od 1 do 3; po przecinku możemy wybierać dowolne numery szczelin). (zapis). CMX-1614:\c\e1\p1\spos enable (włączenie portu P1). CMX-1614:\c\top\sse session01 (włączenie session01). CMX-1614:\c\top\gc session01 (sprawdzenie ustawień dla session01, możemy zobaczyć adres lokalny oraz zdalny danej sesji, oraz numer portu UDP 49152, który jest ważny podczas podłączenia w gwiazdę, a także czy sygnał jest ramkowany structured ; po przywróceniu ustawień fabrycznych mamy sygnał nieramkowany). CMX-1614:\c\top\gsts s01 (podgląd, jaki port E1 jest przypisany np. do danej sesji s01 oraz jakie zostały zajęte szczeliny) 11. Ustawianie adresu IP dla sesji W tym punkcie przedstawiona jest konfiguracja adresu IP urządzenia zdalnego dla danej sesji w urządzeniu lokalnym (patrz też punkt 9). CMX-1614:\c\top\scfg\ssd session01 (wyłączyć sesję, dla której chcemy zmienić adres IP urządzenia zdalnego). CMX-1614:\c\top\scfg\ccip session x5 (nadanie adresu IP na urządzeniu zdalnym dla danej sesji i ustawienie priorytetu 0x5 - jest to największy priorytet dla wewnętrznego switcha i najlepszy QoS dla E1/T1). (zapis). CMX-1614:\c\top\gc session01 (podgląd ustawień). CMX-1614:\c\top\sse session01 (po nadaniu nr IP uruchomienie sesion01 ). 12. Połączenie typu gwiazda lub cross-connect W urządzeniu agregującym tworzymy np. dwie sesje. Na początku standardowo zmieniamy interfejs Ethernet z PHY na MII. (wyłączenie sesji) CMX-1614:\c\wan\sce 100 full (ustawienie interfejsu WAN na 100 Mbit/s, full duplex) CMX-1614:\d\d\scep wan off (wyłącznie PHY na porcie WAN) CMX-1614:\d\d\scep lan on 5 (ustawienie PHY adres 5 na porcie LAN) IO142-1c Quick Start listopad

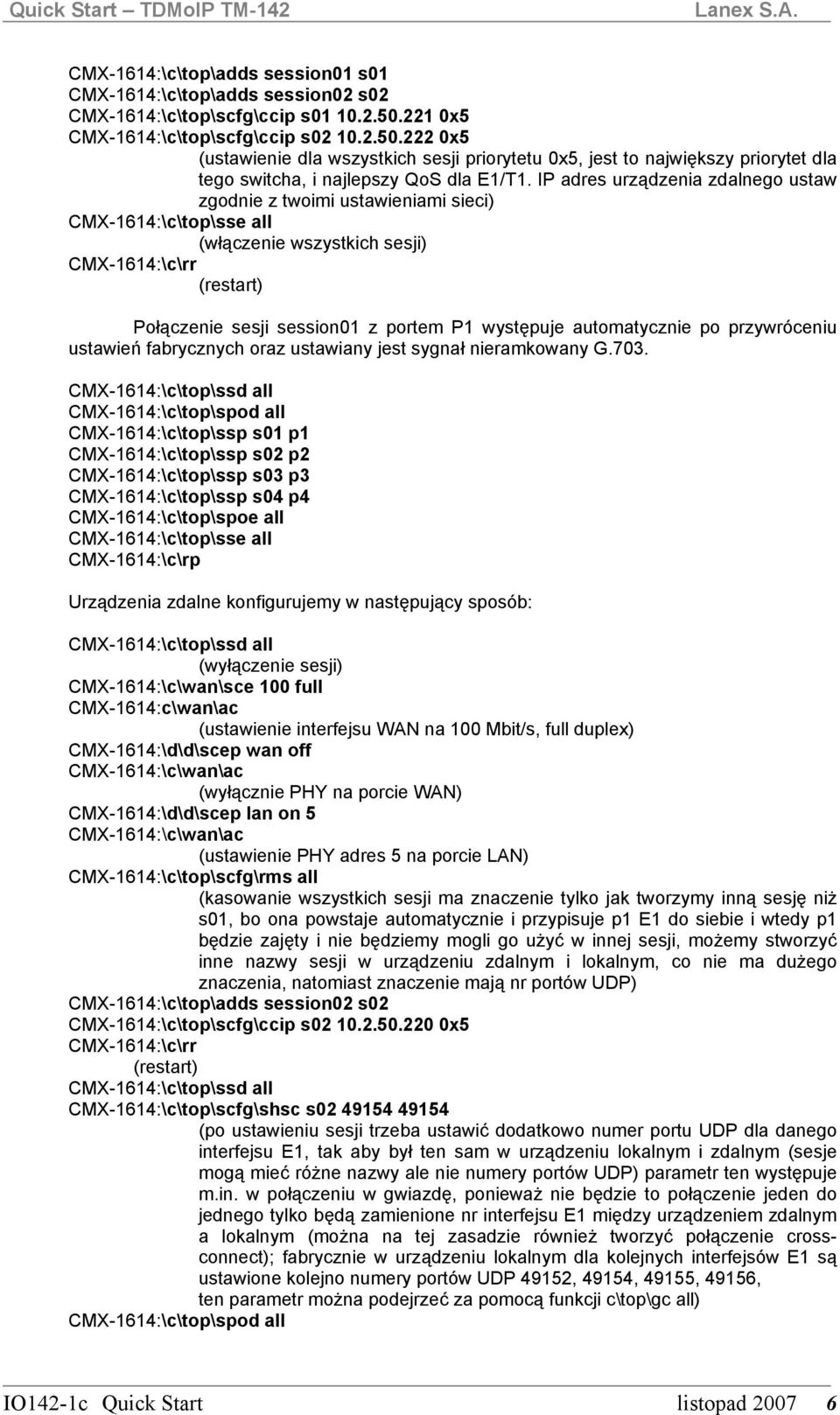

7 CMX-1614:\c\top\adds session01 s01 CMX-1614:\c\top\adds session02 s02 CMX-1614:\c\top\scfg\ccip s x5 CMX-1614:\c\top\scfg\ccip s x5 (ustawienie dla wszystkich sesji priorytetu 0x5, jest to największy priorytet dla tego switcha, i najlepszy QoS dla E1/T1. IP adres urządzenia zdalnego ustaw zgodnie z twoimi ustawieniami sieci) CMX-1614:\c\top\sse all (włączenie wszystkich sesji) CMX-1614:\c\rr (restart) Połączenie sesji session01 z portem P1 występuje automatycznie po przywróceniu ustawień fabrycznych oraz ustawiany jest sygnał nieramkowany G.703. CMX-1614:\c\top\spod all CMX-1614:\c\top\ssp s01 p1 CMX-1614:\c\top\ssp s02 p2 CMX-1614:\c\top\ssp s03 p3 CMX-1614:\c\top\ssp s04 p4 CMX-1614:\c\top\spoe all CMX-1614:\c\top\sse all Urządzenia zdalne konfigurujemy w następujący sposób: (wyłączenie sesji) CMX-1614:\c\wan\sce 100 full CMX-1614:c\wan\ac (ustawienie interfejsu WAN na 100 Mbit/s, full duplex) CMX-1614:\d\d\scep wan off (wyłącznie PHY na porcie WAN) CMX-1614:\d\d\scep lan on 5 (ustawienie PHY adres 5 na porcie LAN) CMX-1614:\c\top\scfg\rms all (kasowanie wszystkich sesji ma znaczenie tylko jak tworzymy inną sesję niż s01, bo ona powstaje automatycznie i przypisuje p1 E1 do siebie i wtedy p1 będzie zajęty i nie będziemy mogli go użyć w innej sesji, możemy stworzyć inne nazwy sesji w urządzeniu zdalnym i lokalnym, co nie ma dużego znaczenia, natomiast znaczenie mają nr portów UDP) CMX-1614:\c\top\adds session02 s02 CMX-1614:\c\top\scfg\ccip s x5 CMX-1614:\c\rr (restart) CMX-1614:\c\top\scfg\shsc s (po ustawieniu sesji trzeba ustawić dodatkowo numer portu UDP dla danego interfejsu E1, tak aby był ten sam w urządzeniu lokalnym i zdalnym (sesje mogą mieć różne nazwy ale nie numery portów UDP) parametr ten występuje m.in. w połączeniu w gwiazdę, ponieważ nie będzie to połączenie jeden do jednego tylko będą zamienione nr interfejsu E1 między urządzeniem zdalnym a lokalnym (można na tej zasadzie również tworzyć połączenie crossconnect); fabrycznie w urządzeniu lokalnym dla kolejnych interfejsów E1 są ustawione kolejno numery portów UDP 49152, 49154, 49155, 49156, ten parametr można podejrzeć za pomocą funkcji c\top\gc all) CMX-1614:\c\top\spod all IO142-1c Quick Start listopad

8 CMX-1614:\c\top\ssp s02 p1 CMX-1614:\c\top\spoe all CMX-1614:\c\top\sse all 13. Optymalizacja pasma po stronie WAN (opcjonalnie) CMX-1614:\c\top\ssd session01 (wyłączenie sesji). CMX-1614:\c\top\ccpl session (8 to ilość ramek w pakiecie a 10 to jest wartość jittera w ms, są to wartości rekomendowane do poprawnej transmisji głosu. Jednak zależy to wszystko od konfiguracji sieci IP przez administratora. Im więcej ramek tym większe pasmo z uwagi na nagłówki, ale szybkość pakietów może być większa a co za tym idzie możemy uzyskać mniejszy jitter). ilość ramek w pakiecie maksymalny jitter [ms] 2 do 5 1 do do 10 2 do do 16 3 do do 21 4 do do 26 5 do do 32 6 do do 36 7 do do 42 8 do do 46 9 do 200 CMX-1614:\c\top\sse session01 (włączenie sesji). CMX-1614: \c\top\gs session01 (sprawdzenie aktualnego jittera i innych parametrów np. czy występuje utrata pakietów, co może świadczyć, że nie jest gwarantowane pasmo po stronie IP). 14. Zmiana pracy zegara CMX-1614:\c\top\scfg\rms all (przed wykonaniem zmiany zegara należy usunąć wszystkie sesje za pomocą powyższego rozkazu oraz wyłączyć wszystkie porty P1-P4 za pomocą komendy \c\e1\spod all natomiast pozostała konfiguracja zostaje zachowana w przeciwieństwie do punktu 7). CMX-1614:\c\clock\sccm internal Można ustawić następujące typy zegara: RECOVERY - używany podczas odtworzenia zegara ze strumienia przychodzących danych polegający na algorytmie adaptowania zegara jako zegara z TX. W tym przypadku urządzenie ustawia się jako SLAVE, INTERNAL - zegar generowany jest wewnątrz urządzenia. Ten typ pracy jest bardzo użyteczny podczas sprawdzenia stanu, kiedy odbierane dane wywodzą się z transmisji wewnętrznej lub pętli, EXTERNAL - jest to zegar dostarczany przez operatora do gniazda BNC w tylnej części urządzenia. Urządzenie pracuje jako MASTER, LOOPBACK - jest to zegar lokalny LIU, który oparty jest na interfejsach E1 lub T1 jako zegar TX. W tym przypadku urządzenie będzie jako MASTER, LINE 1 (line timing) - odbierany zegar z pierwszego portu przekazywany jest do nadajników pozostałych portów, DIFFERENTIAL - praca w trybie differential timimng polega na zwykłym odbiorze zegara z zewnętrznego złącza BNC umieszczonego w tylnej części urządzenia. IO142-1c Quick Start listopad

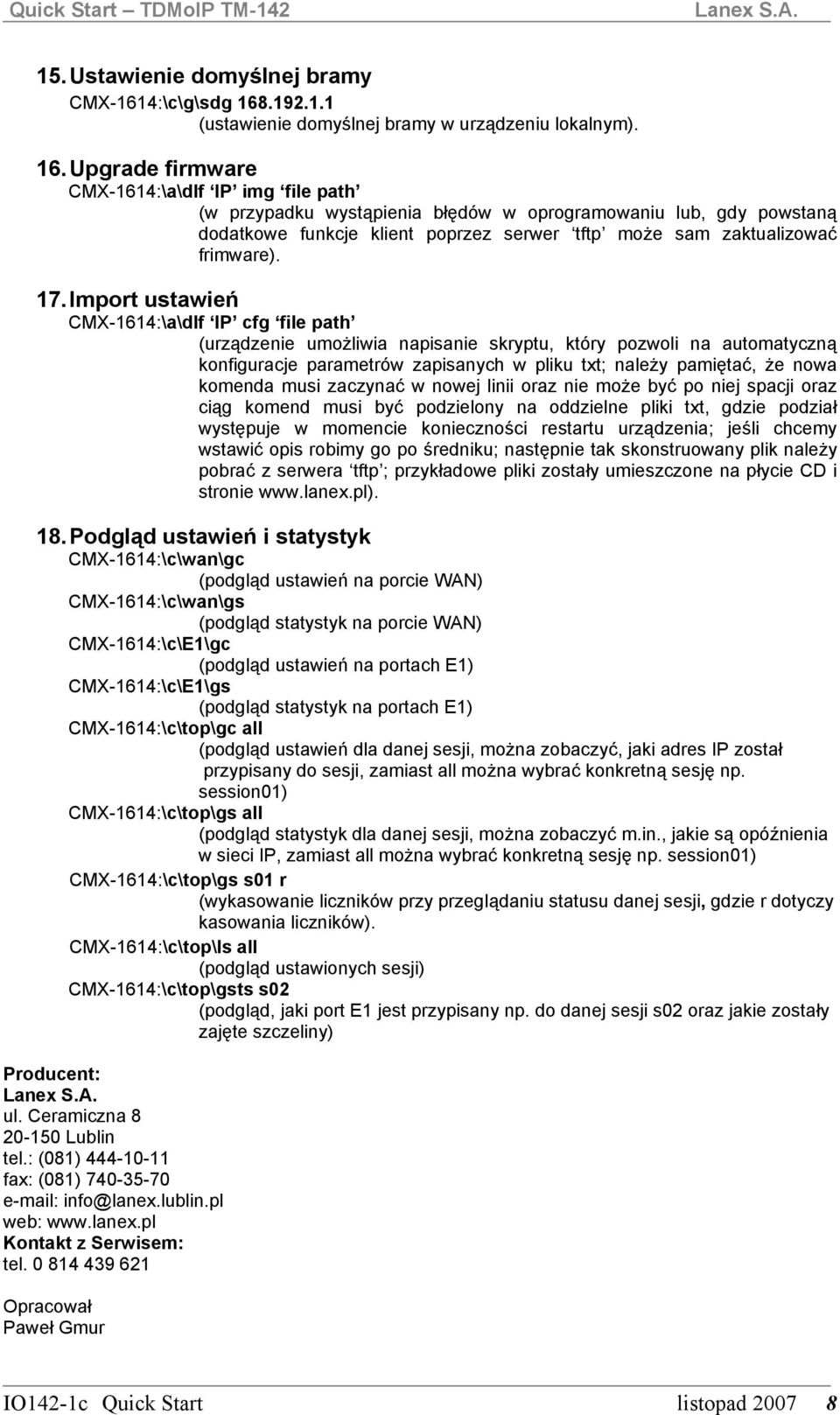

9 15. Ustawienie domyślnej bramy CMX-1614:\c\g\sdg (ustawienie domyślnej bramy w urządzeniu lokalnym). 16. Upgrade firmware CMX-1614:\a\dlf IP img file path (w przypadku wystąpienia błędów w oprogramowaniu lub, gdy powstaną dodatkowe funkcje klient poprzez serwer tftp może sam zaktualizować frimware). 17. Import ustawień CMX-1614:\a\dlf IP cfg file path (urządzenie umożliwia napisanie skryptu, który pozwoli na automatyczną konfiguracje parametrów zapisanych w pliku txt; należy pamiętać, że nowa komenda musi zaczynać w nowej linii oraz nie może być po niej spacji oraz ciąg komend musi być podzielony na oddzielne pliki txt, gdzie podział występuje w momencie konieczności restartu urządzenia; jeśli chcemy wstawić opis robimy go po średniku; następnie tak skonstruowany plik należy pobrać z serwera tftp ; przykładowe pliki zostały umieszczone na płycie CD i stronie Podgląd ustawień i statystyk CMX-1614:\c\wan\gc (podgląd ustawień na porcie WAN) CMX-1614:\c\wan\gs (podgląd statystyk na porcie WAN) CMX-1614:\c\E1\gc (podgląd ustawień na portach E1) CMX-1614:\c\E1\gs (podgląd statystyk na portach E1) CMX-1614:\c\top\gc all (podgląd ustawień dla danej sesji, można zobaczyć, jaki adres IP został przypisany do sesji, zamiast all można wybrać konkretną sesję np. session01) CMX-1614:\c\top\gs all (podgląd statystyk dla danej sesji, można zobaczyć m.in., jakie są opóźnienia w sieci IP, zamiast all można wybrać konkretną sesję np. session01) CMX-1614:\c\top\gs s01 r (wykasowanie liczników przy przeglądaniu statusu danej sesji, gdzie r dotyczy kasowania liczników). CMX-1614:\c\top\ls all (podgląd ustawionych sesji) CMX-1614:\c\top\gsts s02 (podgląd, jaki port E1 jest przypisany np. do danej sesji s02 oraz jakie zostały zajęte szczeliny) Producent: ul. Ceramiczna Lublin tel.: (081) fax: (081) info@lanex.lublin.pl web: Kontakt z Serwisem: tel Opracował Paweł Gmur IO142-1c Quick Start listopad
