1 RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 (21J Numer zgłoszenia: ) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: G01G 1/01 Kasa (43) Zgłoszenie ogłoszono: BUP 03/00 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/03 r73) Uprawniony z prawa ochronnego: Zakłady Urządzeń Komputerowych ELZAB SA, Zabrze, PL (72) Twórca wzoru użytkowego: Bazyli Diaków, Zabrze, PL Krzysztof Duda, Tarnowskie Góry, PL Waldemar Glomb, Bytom, PL Aleksander Kajanek, Zabrze, PL Grzegorz Kielesiński, Bytom, PL Stanisław Kowalczyk, Świętochłowice, PL Leszek Kowalowski, Zabrze, PL Jarosław Kupiecki, Tarnowskie Góry, PL Zygmunt Kroczek, Bytom, PL Michał Łazarczyk, Piekary Śląskie, PL Lech Niwiński, Sosnowiec, PL Bogusław Obsiadły, Zabrze, PL Dariusz Pajunk, Zabrze, PL Zbigniew Piech, Miasteczko Śląskie, PL Jan Szafrański, Zabrze, PL Anita Szala, Knurów, PL ON Oh

2 70 Gu^64H Kasa Przedmiotem wzoru użytkowego jest kasa, do rejestracji obrotów w punktach sprzedaży i obsługi klientów. Znane są kasy, których obudowy mają na górnej ściance wzdłuż jednego boku pokrywę drukarki rachunków z kasetą taśmy barwiącej, wzdłuż drugiego boku klawiaturę z klawiszami cyfrowymi i funkcyjnymi oraz w tylnej części, na jednym lub obu końcach obudowy, otwór do mocowania obrotowego wysięgnika z płytką wyświetlaczy klienta. Zastosowanie obrotowego wysięgnika z płytką wyświetlaczy klienta, zapewnia ich dobrą widoczność z różnych stron kasy. Konstrukcja ta, wystająca znacznie poza gabaryty obudowy kasy, jest jednak narażona na łatwe uszkodzenia mechaniczne. Ponadto zmiana ustawienia płytki wyświetlaczy klienta, może w skrajnych położeniach doprowadzić do przerwania jej elektrycznego połączenia z kasą. Kasa, wyposażona w obudowę, na której górnej ściance z jednej strony znajduje się pokrywa drukarki rachunków, a z drugiej klawiatura, według wzoru użytkowego, ma półprzeźroczystą, wypukłą pokrywę za klawiaturą na górnej ściance, wzdłuż

3 ? tylnej części obudowy oraz ma pod tą wypukłą pokrywą dwa zespoły do alternatywnego mocowania płytki wyświetlaczy klienta, z których jeden jest umiejscowiony wzdłuż jej krótszego boku sąsiadującego z pokrywą drukarki, a drugi wzdłuż jej dłuższego boku z tyłu obudowy. Zespoły do mocowania płytki wyświetlaczy klienta stanowią boczne oporowe występy, pomiędzy którymi znajdują się zaczepy obejmujące na przemian od doły i z góry dolną krawędź wspomnianej płytki oraz dwie podpory tylnej części tej płytki, pomiędzy którymi znajduje się zaczep jej górnej krawędzi. Półprzeźroczysta, wypukła pokrywa zapewnia dobrą widoczność płytki wyświetlaczy klienta, a dwa zespoły do alternatywnego mocowania tej płytki umożliwiają obsługę klienta z różnych stron kasy. Przeniesienie płytki wyświetlaczy klienta z wysięgnika do wnętrza obudowy kasy eliminuje możliwość jej mechanicznego uszkodzenia, a jednocześnie pozwala na uzyskanie unikalnego wzornictwa i ergonomicznych kształtów kasy. Zmiana miejsca zamocowania płytki wyświetlaczy klienta, po zdjęciu wypukłej pokrywy, jest łatwa i szybka, a przy tym nie grozi przerwaniem elektrycznego połączenia płytki z kasą. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym figi przedstawia kasę w widoku z tyłu, a fig.2 - fragment tego widoku po zdjęciu wypukłej pokrywy kasy. Kasa jest wyposażona w obudowę, na której górnej ściance z jednej strony znajduje się pokrywa I drukarki rachunków z kasetą taśmy barwiącej, a z drugiej strony dzielona klawiatura 2 z klawiszami cyfrowymi i funkcyjnymi oraz za tą

4 -3- klawiaturą 2 półprzeźroczysta, wypukła pokrywa 3., usytuowana wzdłuż tylnej części obudowy. Pod wypukłą pokrywą 3_ znajdują się dwa zespoły do alternatywnego mocowania płytki 4 wyświetlaczy klienta. Jeden z tych zespołów jest umiejscowiony wzdłuż krótszego boku wypukłej pokrywy 3., sąsiadującego z pokrywą 1 drukarki rachunków, a drugi z nich jest umiejscowiony wzdłuż dłuższego boku wypukłej pokrywy 3. z tyłu obudowy. Wspomniane zespoły stanowią boczne oporowe występy 5, pomiędzy którymi znajdują się zaczepy 6, 7 obejmujące na przemian z dołu i z góry dolną krawędź płytki 4 wyświetlaczy klienta oraz dwie podpory 8 tylnej części tej płytki 4, pomiędzy którymi znajduje się zaczep 9 jej górnej krawędzi. Zakłady Urządzeń Komputerowych ELZAB S.A.

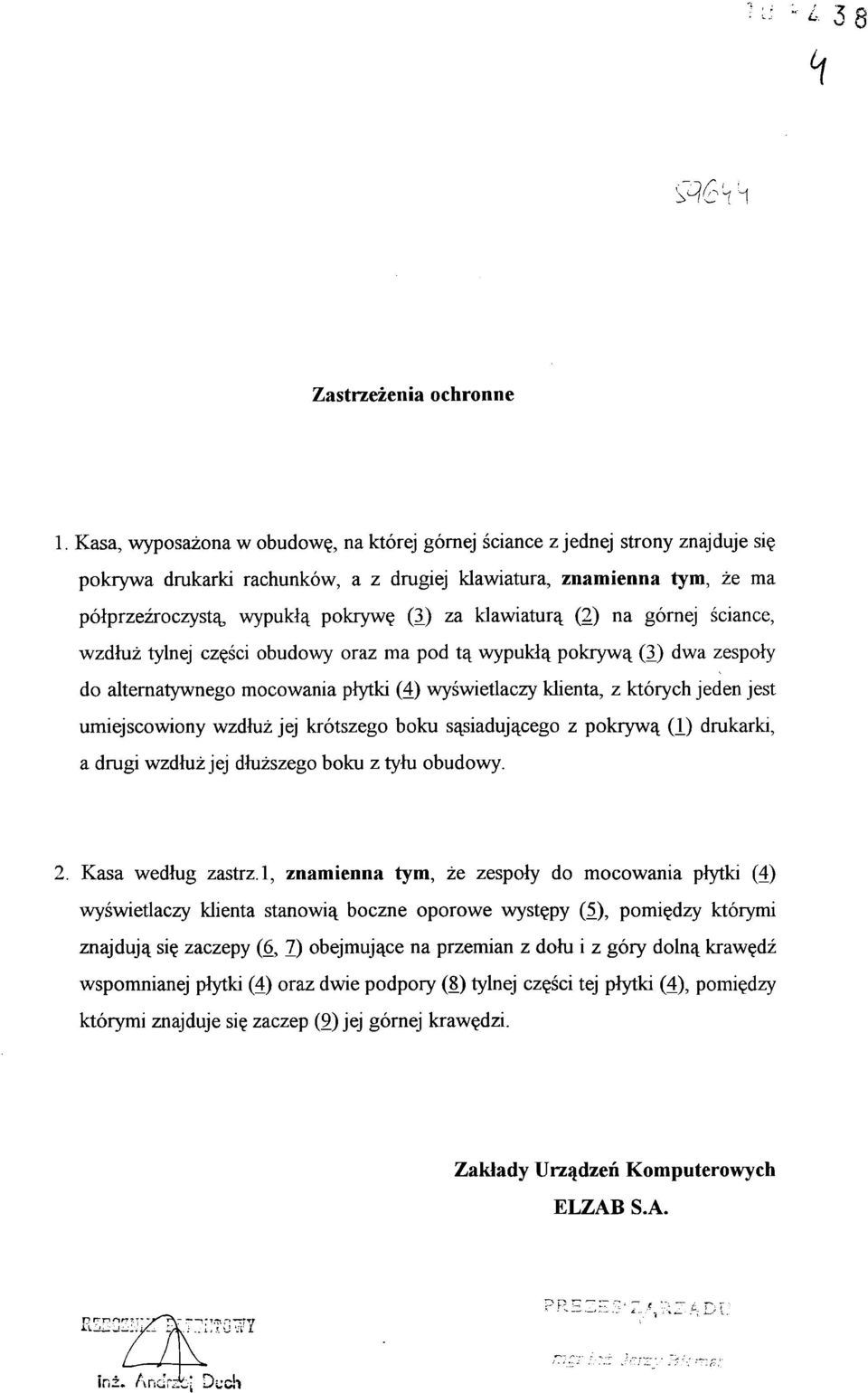

5 ^6'iH Zastrzeżenia ochronne 1. Kasa, wyposażona w obudowę, na której górnej ściance z jednej strony znajduje się pokrywa drukarki rachunków, a z drugiej klawiatura, znamienna tym, że ma półprzeźroczystą, wypukłą pokrywę (3) za klawiaturą (2) na górnej ściance, wzdłuż tylnej części obudowy oraz ma pod tą wypukłą pokrywą (2) dwa zespoły do alternatywnego mocowania płytki (4) wyświetlaczy klienta, z których jeden jest umiejscowiony wzdłuż jej krótszego boku sąsiadującego z pokrywą (1) drukarki, a drugi wzdłuż jej dłuższego boku z tyłu obudowy. 2. Kasa według zastrz.l, znamienna tym, że zespoły do mocowania płytki (4) wyświetlaczy klienta stanowią boczne oporowe występy (1), pomiędzy którymi znajdują się zaczepy (6, 7) obejmujące na przemian z dołu i z góiy dolną krawędź wspomnianej płytki (4) oraz dwie podpory (8) tylnej części tej płytki (4), pomiędzy którymi znajduje się zaczep (9) jej górnej krawędzi. Zakłady Urządzeń Komputerowych ELZAB S.A.

6 ^36'n 6 58 r: W) ts JE O 3 X/Q rq^ trp^ / V "T / N *- C3 E-M ^-~g» *--»\. t<l C"3 ^ J "O i" 1 ^ **J N L

7 Sh64H 38 A o u CL o N B w N o es SI PN F= O L«< *^-! V~* / L / *r y *"v S^-' ^>"*, >--Ń. tvi en g c3 -L o 3 O "ct - N 45 c < f N C
