1 - EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA ^ OPIS OCHRONNY PL WZORU UŻYTKOWEGO q yi [2\J Numer zgłoszenia: Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: G09F 27/00 G09F 15/00 Multimedialny terminal/kiosk informacyjny (43) Zgłoszenie ogłoszono: BUP 05/01 Uprawniony z prawa ochronnego: Przedsiębiorstwo Spedycyjno- Transportowe AVISTRANS Sp. z o.o., Koszalin, PL [45J O udzieleniu prawa ochronnego ogłoszono: WUP 05/04 Twórcawzoru użytkowego: Dariusz Solczak, Koszalin, PL ^- o -J Ph

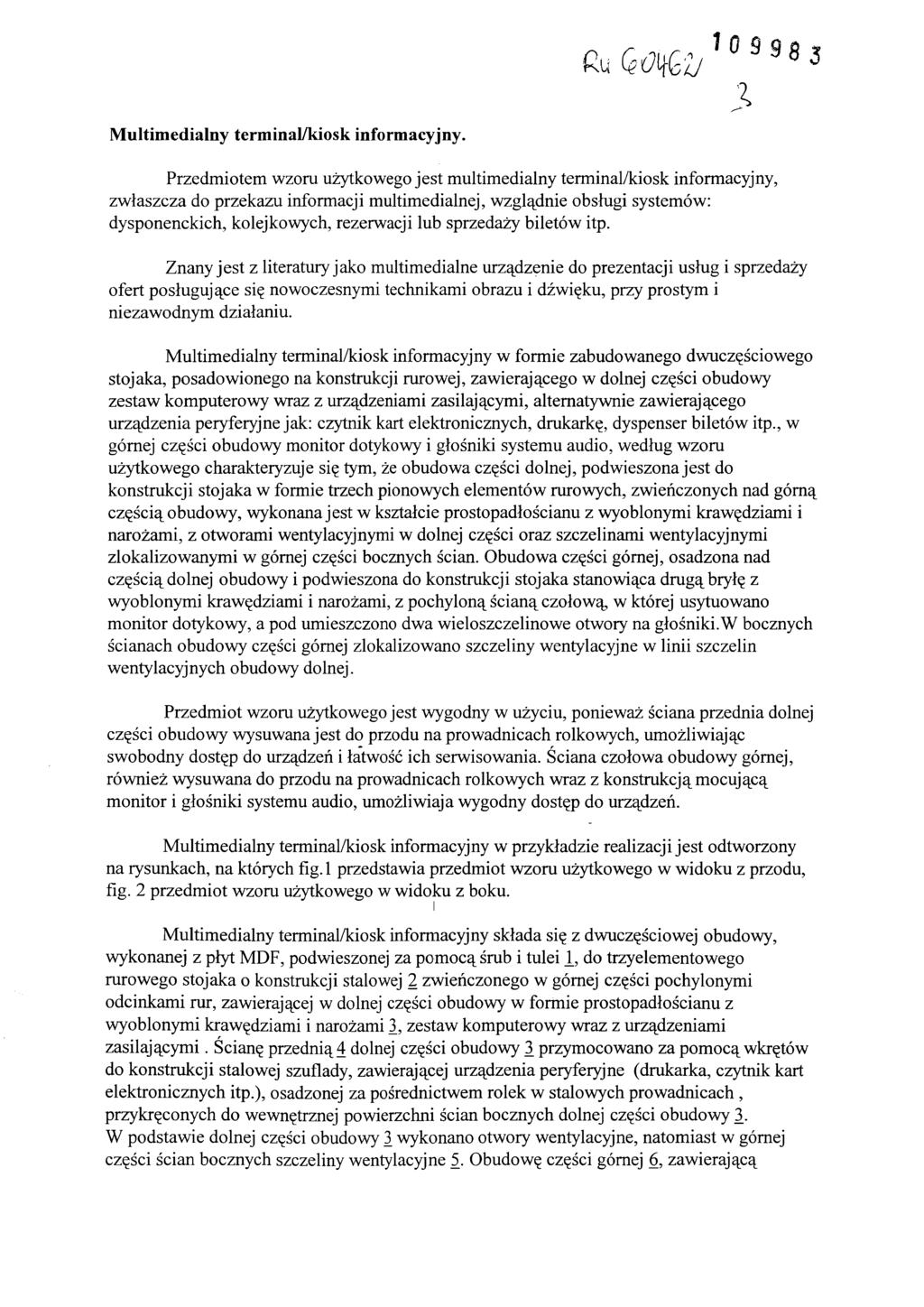

2 Multimedialny terminal/kiosk informacyjny. Przedmiotem wzoru użytkowego jest multimedialny terminal/kiosk informacyjny, zwłaszcza do przekazu informacji multimedialnej, wzglądnie obsługi systemów: dysponenckich, kolejkowych, rezerwacji lub sprzedaży biletów itp. Znany jest z literatury jako multimedialne urządzenie do prezentacji usług i sprzedaży ofert posługujące się nowoczesnymi technikami obrazu i dźwięku, przy prostym i niezawodnym działaniu. Multimedialny terminal/kiosk informacyjny w formie zabudowanego dwuczęściowego stojaka, posadowionego na konstrukcji rurowej, zawierającego w dolnej części obudowy zestaw komputerowy wraz z urządzeniami zasilającymi, alternatywnie zawierającego urządzenia peryferyjne jak: czytnik kart elektronicznych, drukarkę, dyspenser biletów itp., w górnej części obudowy monitor dotykowy i głośniki systemu audio, według wzoru użytkowego charakteryzuje się tym, że obudowa części dolnej, podwieszona jest do konstrukcji stojaka w formie trzech pionowych elementów rurowych, zwieńczonych nad górną częścią obudowy, wykonana jest w kształcie prostopadłościanu z wyoblonymi krawędziami i narożami, z otworami wentylacyjnymi w dolnej części oraz szczelinami wentylacyjnymi zlokalizowanymi w górnej części bocznych ścian. Obudowa części górnej, osadzona nad częścią dolnej obudowy i podwieszona do konstrukcji stojaka stanowiąca drugą bryłę z wyoblonymi krawędziami i narożami, z pochyloną ścianą czołową, w której usytuowano monitor dotykowy, a pod umieszczono dwa wieloszczehnowe otwory na głośniki.w bocznych ścianach obudowy części górnej zlokalizowano szczeliny wentylacyjne w linii szczelin wentylacyjnych obudowy dolnej. Przedmiot wzoru użytkowego jest wygodny w użyciu, ponieważ ściana przednia dolnej części obudowy wysuwana jest do przodu na prowadnicach rolkowych, umożliwiając swobodny dostęp do urządzeń i łatwość ich serwisowania. Ściana czołowa obudowy górnej, również wysuwana do przodu na prowadnicach rolkowych wraz z konstrukcją mocującą monitor i głośniki systemu audio, umożliwiają wygodny dostęp do urządzeń. Multimedialny terminal/kiosk informacyjny w przykładzie realizacji jest odtworzony na rysunkach, na których fig. 1 przedstawia przedmiot wzoru użytkowego w widoku z przodu, fig. 2 przedmiot wzoru użytkowego w widoku z boku. i Multimedialny terminal/kiosk informacyjny składa się z dwuczęściowej obudowy, wykonanej z płyt MDF, podwieszonej za pomocą śrub i tulei J_, do trzyelementowego rurowego stojaka o konstrukcji stalowej 2 zwieńczonego w górnej części pochylonymi odcinkami rur, zawierającej w dolnej części obudowy w formie prostopadłościanu z wyoblonymi krawędziami i narożami 3, zestaw komputerowy wraz z urządzeniami zasilającymi. Ścianę przednią 4 dolnej części obudowy 3 przymocowano za pomocą wkrętów do konstrukcji stalowej szuflady, zawierającej urządzenia peryferyjne (drukarka, czytnik kart elektronicznych itp.), osadzonej za pośrednictwem rolek w stalowych prowadnicach, przykręconych do wewnętrznej powierzchni ścian bocznych dolnej części obudowy 3. W podstawie dolnej części obudowy 3 wykonano otwory wentylacyjne, natomiast w górnej części ścian bocznych szczeliny wentylacyjne 5. Obudowę części górnej 6, zawierającą

3 -2- monitor dotykowy 7 i głośniki systemu audio, stanowiącą drugą bryłę z wyoblonymi krawędziami i narożami, z pochyloną do tyłu ścianą czołową 8, osadzono nad dolną częścią obudowy 3_ i skręcono stalowymi śrubami i tulejami 1 ze stojakiem 2. W ścianie czołowej 8 górnej części obudowy 6_ w spodniej części, pod otworem na monitor 7, umieszczono dwa wieloszczelinowe otwory na głośniki 9. W bocznych ścianach górnej części obudowy 6 wykonano szczeliny wentylacyjne K), zlokalizowane analogicznie jak w dolnej części obudowy 3.. Ścianę czołową 8 górnej części obudowy 6 przymocowano za pomocą wkrętów do wsporczej konstrukcji stalowej monitora, osadzonej za pośrednictwem rolek w stalowych prowadnicach, przykręconych do wewnętrznej powierzchni ścian bocznych górnej części obudowy 6. "a

4 Lm QCUCI Zastrzeżenia ochronne. ^ Multimedialny terminal/kiosk informacyjny składający się z dwuczęściowej obudowy, osadzonej na rurowym stojaku, zawierajęcej conajmniej zestaw komputerowy, monitor dotykowy i system audio, znamienny tym, że obudowa wykonana z płyt MDF, podwieszona za pomocą śrub i tulei I do trzyelementowego rurowego stojaka o konstrukcji stalowej 2, zwieńczonego od góry pochylonymi odcinkami rur, zawierająca w dolnej części obudowy w formie prostopadłościanu z wyoblonymi krawędziami i narożami 3, zestaw komputerowy wraz z urządzeniami zasilającymi, ścianę przednią 4 dolnej części obudowy 3 przymocowano za pomocą wkrętów do konstrukcji stalowej szuflady, zawierającej urządzenia peryferyjne ( drukarka, czytnik kart elektronicznych itp.), osadzonej za pośrednictwem rolek w stalowych prowadnicach, przykręconych do wewnętrznej powierzchni ścian bocznych dolnej części obudowy 3, w podstawie dolnej części obudowy 3 wykonano otwory wentylacyjne, natomiast w górnej części ścian bocznych szczeliny wentylacyjne 5, obudowę części górnej 6, zawierającą monitor dotykowy 7 i głośniki systemu audio, stanowiącą drugą prostopadłościenną bryłę z wyoblonymi krawędziami i narożami, z pochyloną do tyłu ścianą czołową 8, osadzono nad dolną częścią obudowy i skręcono stalowymi śrubami i tulejami I ze stojakiem 2, ścianę czołową 8 górnej części obudowy 6, w której umieszczono otwór na monitor 7, a poniżej dwa wieloszczelinowe otwory na głośniki 9 systemu audio, przymocowano za pomocą wkrętów do wsporczej konstrukcji stalowej monitora, osadzonej za pośrednictwem rolek w stalowych prowadnicach, przykręconych do wewnętrznej powierzchni ścian bocznych górnej części obudowy 6, w których wykonano szczeliny wentylacyjne 10, zlokalizowane analogicznie jak w dolnej części obudowy 3..

5 F/p.; r

6 * H Go^Kclj Ac ) O l'b Fig. 2 ik
