OPIS NOWOŚCI. Wersja 14
|
|
- Marian Kowalewski
- 9 lat temu
- Przeglądów:
Transkrypt
1 OPIS NOWOŚCI Wersja 14 Maj 2012
2 Spis treści Nowa wersja programu Automation Cadet... 4 Funkcje PLC... 5 Nowe menu PLC... 5 Okno dialogowe Przenieś adresy PLC... 6 Okno dialogowe Przeadresuj symbole odsyłaczy PLC... 7 Wejścia i wyjścia w projekcie... 8 Definiowanie typów statusu We/Wy PLC... 8 Definiowanie typu statusu We/Wy PLC dla indywidualnego wejścia lub wyjścia... 8 Wyjątki od przeadresowania... 9 Blokowanie adresu We/Wy... 9 Niewidoczne wejścia i wyjścia... 9 Lista symboli I/O PLC i Lista symboli odsyłaczy PLC... 9 Wczytaj spis PLC I/O i Spis PLC do pliku... 9 Nowy skrót klawiszowy... 9 Kontrola projektu... 9 Ustawienia kontroli projektu Sprawdzanie on-line Indywidualne sprawdzanie Funkcje Pokaż pozostałe Dokowanie Okna Pokaż pozostałe Opcje filtrowania PanelBuilder Okno programu Wybór urządzeń Umieszczanie aparatów metodą przeciągnij i upuść Podgląd stanu on-line Automatyczne rozmieszczanie aparatów Rozmieszczanie urządzeń w rozdzielnicy Rozpraszanie mocy Schematy jednokreskowe Eksport pliku Zapisanie projektu Baza danych Pozostałe nowości Okno dialogowe Parametry aparatu Wstaw obraz i Wstaw obiekt Menu podręczne w Edytorze symboli Różne usprawnienia dotyczące linii Linie bez numeru połączenia (oznacznika) Rysunek poprawny montażowo WŁ/WYŁ Obrót typu linii Standard dla Ustawienia => Teksty symbole Wyświetlanie tekstów dla linii Jak sterować wyświetlaniem danych dla linii oraz położeniem za pomocą pliku PCSCAD.ini. 20 Sygnały dla szyn Zworki na zestawieniach części i składników Zestawienie połączeń do pliku Dodatkowe opcje dla pól data i czas Spis treści strona 2
3 Rozszerzone Menu strony Zoptymalizowana procedura zapisu Dwa ekrany Złączki z różnymi nazwami punktów połączeń Wstaw chmurkę Przenieś symbol odsyłacza skrośnego Program w trybie demo Windows Opis nowości strona 3
4 Nowa wersja programu Automation Cadet W najnowszej wersji programu pojawi się nowa odmiana programu, nazwana Automation Cadet. Będzie to pierwsza wersja programu Automation, która posiada ograniczenia funkcjonalne (brak części zaawansowanych funkcji), ale nie posiada ograniczeń wielkości projektu. Obecnie w ofercie znajdują się następujące programy: Automation Automation Smart Automation Flex Automation Cadet Automation 40 (Demo) Ograniczenie ilości stron nie tak (10, 20 lub 40) nie nie tak (10) Ograniczenie ilości symboli nie nie tak (80, 150, 300 lub 600) nie tak (40) Ograniczenie funkcji nie nie nie tak nie Program Automation Cadet posiada ograniczoną funkcjonalność i jest pozbawiony następujących funkcji: 1. Baza danych aparatury 2. Generator symboli 3. Traser (brak menu Traser) 4. Zawansowane funkcje PLC (brak menu PLC) 5. Brak menu Narzędzia (i funkcji, które tam się znajdowały) 6. Oznaczenia referencyjne 7. Przeglądarka obiektów (Funkcje => Przeglądarka obiektów) 8. Zamiana symboli (Funkcje => Zamień symbol) 9. Oznaczanie przewodów (Funkcje => Numerowanie przewodów (linii)) 10. Kontrola projektu (Funkcje => Kontrola projektu) 11. Wymiarowanie (Funkcje => Wymiarowanie) 12. Funkcje specjalne (Funkcje => Funkcje specjalne) 13. Eksport zestawień do pliku 14. Eksport do PDF 15. Zaawansowany eksport/import plików DWG/DXF (brak opcji mapowania dostępny jest standardowy import) 16. Instalacja modułów dodatkowych Automation Cadet to doskonała propozycja dla tych użytkowników, którzy nie potrzebują zaawansowanych funkcji do tworzenia dokumentacji elektrycznej, ale tworzą duże projekty i nie chcą być ograniczani limitem stron lub limitem symboli w projekcie. strona 4
5 Funkcje PLC Opis nowości Zmiana adresów w projektach PLC może być długim i uciążliwym zadaniem. Projektując maszynę skupiasz się na jej funkcjach i zadaniach, a nie na sprzęcie, z którego zostanie zbudowana. To oznacza, że kończąc pracę masz mnóstwo wejść i wyjść, które tylko potrzebują właściwego adresu. I jedyną drogą osiągnięcia tego było otwarcie każdego symbolu We/Wy i nadanie mu właściwego adresu z symbolu odsyłacza PLC. Z tego powodu zaprojektowano nowe funkcje, które wspomagają przeadresowywanie PLC. Mówiąc krótko, nowe funkcje pozwalają przeadresować gotowy projekt za pomocą kilku kliknięć myszką, dzięki czemu adres z symbolu odsyłacza jest przenoszony do reszty projektu. Podczas pracy nad (bardzo) dużymi projektami pożądana jest także możliwość sekwencyjnego adresowania symboli odsyłaczy PLC. To również jest możliwe, a nowa funkcja będzie także rozróżniała adresy analogowe i cyfrowe. Nowe menu PLC Wszystkie polecenie PLC są zgrupowane w nowym menu. Polecenia Przenieś adresy PLC, Przeadresuj symbole odsyłaczy PLC i Definiuj status I/O typ dla PLC są nowe i są opisane poniżej. Pozostałe polecenia PLC są stare, zostały przeniesione do tego menu. strona 5
6 Okno dialogowe Przenieś adresy PLC Przeadresowanie PLC odbywa się za pomocą tego okna dialogowego. Symbole wejść / wyjść są przeadresowywane w tej samej kolejności, w jakiej znajdują się w projekcie, tzn. od strony 1 w przód i od lewej do prawej. Możesz wykonać wiele selekcji dla We/Wy, co daje pewność, że nie wszystkie We/Wy są automatycznie adresowane. Poniżej znajduje się dalszy opis Sekcja 1 W tej sekcji znajdują się następujące metody wykonywania przenoszenia adresów: Status I/O (np. status cyfrowy lub analogowy dla We/Wy) Prefiks adresu (np. I.xx, O.xx, PIW.xxx lub inne) Aspekt funkcji (oznaczenia referencyjne) Aspekt położenia (oznaczenia referencyjne) Program znajduje dane do filtrowania w projekcie. Dla każdego typu danych możesz wybrać filtr lub metodę, np. przeadresuj tylko adresy analogowe w aspekcie położenia +B7. Nowy element statusu I/O jest opisany poniżej. Przenoszenie adresów w projekcie może być pionowe (kolumnami) lub poziome (wierszami). Sekcja 2 Po wyborze metody w sekcji 2 możesz zobaczyć, ile wejść i wyjść będzie podlegało przeadresowaniu. Jeżeli brakuje adresów w symbolach odsyłacza, pojawi się czerwona linia pokazująca ile brakuje. Jeżeli któreś z adresów są zablokowane, możesz zobaczyć w nawiasach, ile ich jest. Poniżej możesz zobaczyć, jak zablokować adres. Zablokowane adresy są pomijane przy przeadresowaniu. Niewidoczne We/Wy nie mogą być widziane, więc są również pomijane. strona 6
7 Sekcja 3 Sekcja 3 pokazuje informacje, które są przenoszone z symboli odsyłaczy, np. nazwa PLC, Typ i Nr artykułu. Kierunek lub brak transferu może być ustalony dla tekstu funkcji po naciśnięciu przycisku. Sekcja 4 Sekcja 4 odnosi się do punktów połączeń (zacisków). W celu sparowania symboli odsyłaczy i symboli We/Wy nazwy punktów połączeń muszą być identyczne. Nazwy punktów połączeń i adresy są przenoszone z symboli odsyłaczy PLC, ale etykiety i opisy mogą być przenoszone w drugą stronę lub mogą być ignorowane (nieprzenoszone). Powyżej widać domyślne ustawienia dla tego okna dialogowego, etykiety i opisy będą przenoszone z symboli We/Wy do symboli odsyłaczy PLC. Okno dialogowe Przeadresuj symbole odsyłaczy PLC W dużych projektach PLC masz także dużo symboli odsyłaczy PLC. Znacznym ułatwieniem jest teraz możliwość automatycznego przeadresowania symboli odsyłaczy PLC. Szczególnie, gdy jeden sterownik składa się z wielu symboli odsyłaczy PLC Sekcja 1 Analogicznie jak w oknie przenoszenia adresów, to okno dialogowe pozwala na filtrowanie adresów bazując na istniejącej adresacji w projekcie: Status I/O (np. status cyfrowy lub analogowy dla We/Wy) Prefiks adresu (np. I.xx, O.xx, PIW.xxx lub inne) Aspekt funkcji (oznaczenia referencyjne) Aspekt położenia (oznaczenia referencyjne) Przenoszenie adresów w projekcie może być pionowe (kolumnami) lub poziome (wierszami). Sekcja 2 Gdy wybrałeś swój filtr, ta sekcja pokazuje ile wejść lub wyjść będzie brana pod uwagę. Jeżeli niektóre z tych adresów są zablokowane, możesz zobaczyć ich ilość w nawiasach (). Poniżej możesz zobaczyć, w jaki strona 7

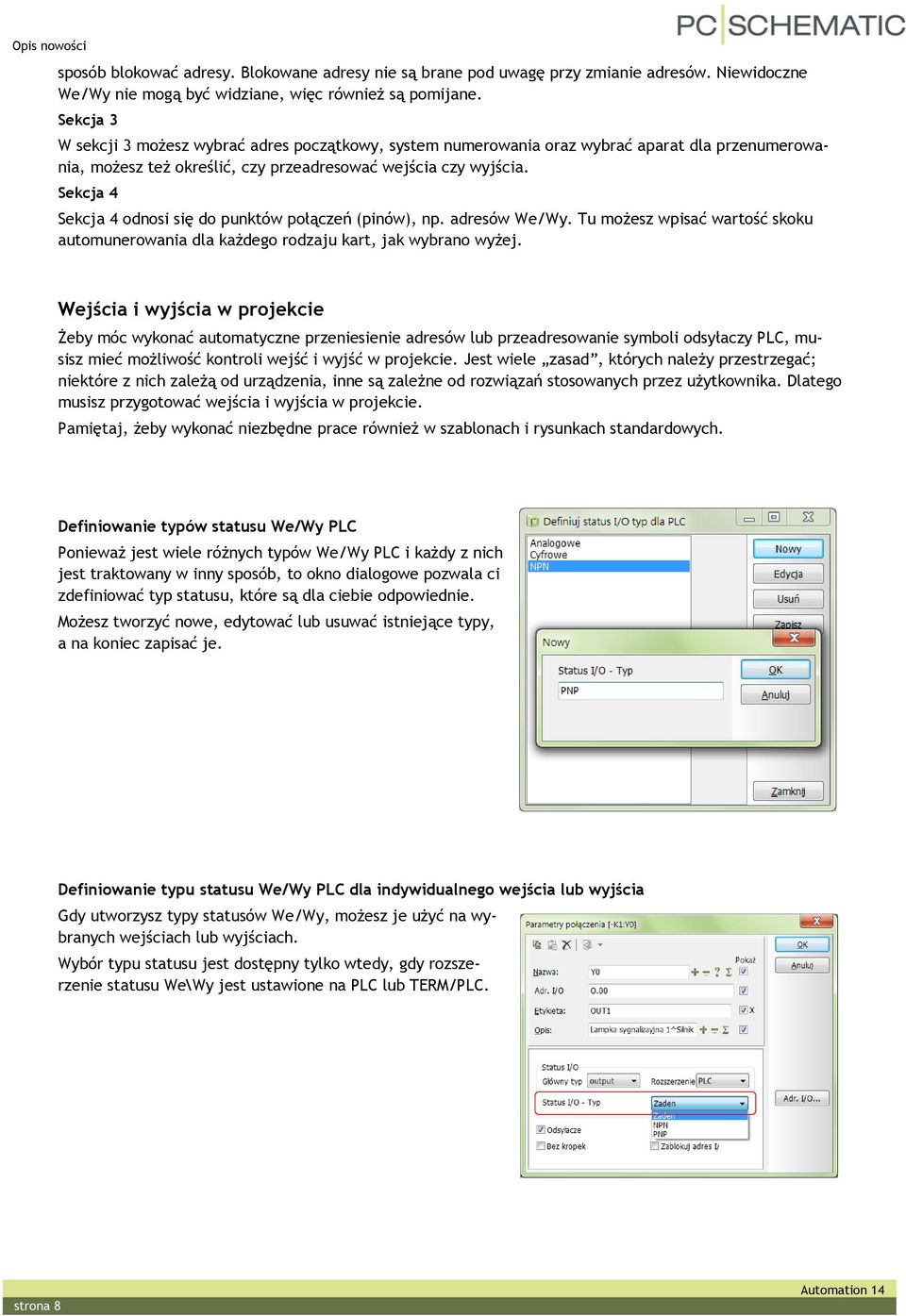

8 sposób blokować adresy. Blokowane adresy nie są brane pod uwagę przy zmianie adresów. Niewidoczne We/Wy nie mogą być widziane, więc również są pomijane. Sekcja 3 W sekcji 3 możesz wybrać adres początkowy, system numerowania oraz wybrać aparat dla przenumerowania, możesz też określić, czy przeadresować wejścia czy wyjścia. Sekcja 4 Sekcja 4 odnosi się do punktów połączeń (pinów), np. adresów We/Wy. Tu możesz wpisać wartość skoku automunerowania dla każdego rodzaju kart, jak wybrano wyżej. Wejścia i wyjścia w projekcie Żeby móc wykonać automatyczne przeniesienie adresów lub przeadresowanie symboli odsyłaczy PLC, musisz mieć możliwość kontroli wejść i wyjść w projekcie. Jest wiele zasad, których należy przestrzegać; niektóre z nich zależą od urządzenia, inne są zależne od rozwiązań stosowanych przez użytkownika. Dlatego musisz przygotować wejścia i wyjścia w projekcie. Pamiętaj, żeby wykonać niezbędne prace również w szablonach i rysunkach standardowych. Definiowanie typów statusu We/Wy PLC Ponieważ jest wiele różnych typów We/Wy PLC i każdy z nich jest traktowany w inny sposób, to okno dialogowe pozwala ci zdefiniować typ statusu, które są dla ciebie odpowiednie. Możesz tworzyć nowe, edytować lub usuwać istniejące typy, a na koniec zapisać je. Definiowanie typu statusu We/Wy PLC dla indywidualnego wejścia lub wyjścia Gdy utworzysz typy statusów We/Wy, możesz je użyć na wybranych wejściach lub wyjściach. Wybór typu statusu jest dostępny tylko wtedy, gdy rozszerzenie statusu We\Wy jest ustawione na PLC lub TERM/PLC. strona 8
9 Wyjątki od przeadresowania Możesz potrzebować zablokować na stałe adresy dla niektórych wejść i wyjść, np. dla obwodów bezpieczeństwa, gdzie masz ustalone funkcje i położenia, dzięki czemu ten sam punkt połączenia ma ten sam adres i to samo zadanie. Blokowanie adresu We/Wy Rozpocznij od zablokowania adresu na symbolu odsyłacza PLC: Otwórz punkt połączeniowy i zaznacz (wstaw v ) dla opcji Zablokuj adres I/O. Wykonaj to samo w symbolu We/Wy. Oba zablokowane adresy są teraz sparowane. Opis nowości Niewidoczne wejścia i wyjścia Możesz jak dotychczas umieszczać w projekcie niewidoczne symbole. Również w projektach PLC. Możesz robić to w projektach, w których chcesz umieścić opcjonalne wejścia / wyjścia lub na roboczych stronach, używanych jako szablony. Niewidoczne symbole mogą być widoczne na ekranie, ale nie są drukowane, nie są ujmowane na zestawieniach i będą pomijane przy przeadresowywaniu i przenoszeniu adresów, jak opisano powyżej. Lista symboli I/O PLC i Lista symboli odsyłaczy PLC Wybór jednej z tych opcji spowoduje otwarcie Przeglądarki obiektów i pokazanie symboli We/Wy PLC umieszczonych w projekcie, lub adresów We/Wy PLC zdefiniowanych w symbolach odsyłaczy PLC w projekcie. Na dole każdej listy możesz zobaczyć liczbę wejść i wyjść (łącznie i osobno). Wczytaj spis PLC I/O i Spis PLC do pliku Te dwa elementy menu do czytania i zapisywania spisu We/Wy PLC zostały również przeniesione do tego menu, ponieważ odnoszą się do PLC. Nowy skrót klawiszowy W oknie dialogowym Parametry aparatu wciśnięcie klawiszy CTRL+I otwiera okno adresów We/Wy [Adr. I/O ]. Kontrola projektu Kontrola projektu pozwala wykryć niektóre z często występujących błędów w projekcie. Jeżeli na przykład zdecydowałeś, że wykonujesz rysunek poprawny montażowo, możesz zlecić programowi sprawdzenie, czy wszystkie połączenie są wykonane z odgałęzieniami a nie z kropkami; jeżeli posiadasz bardzo dokładną listę połączeń możesz sprawdzić, czy dane dla linii są spójne, lub możesz w prosty sposób sprawdzić zwarcia w projekcie, nie podłączone złączki lub strona 9
10 Funkcja posiada swoją własną ikonę, która jest umieszczona na głównym (górnym) pasku narzędziowym: Wciśnięcie tej ikony powoduje wyświetlenie okna kontroli projektu. Jak w poprzednich wersjach programu, wciśnięcie tej ikony powoduje wejście do ustawień Kontroli projektu. Ustawienia kontroli projektu Podczas pierwszego uruchomienia okno dialogowe pokazuje tylko nazwy grup. Rozwiń grupy, żeby zobaczyć ustawienia. Od wersji 14 zobaczysz różne typy kontroli projektu i dodatkowo, niektóre z nich mogą być kontrolami on-line. Możesz włączać i wyłączać wszystkie błędy i ostrzenia jednym kliknięciem, więc musisz tylko otworzyć grupę z żądaną kontrolą i wybrać opcje. Kontrolę on-line włącza się za pomocą kontrolki w dolnej części okna dialogowego. Z programem dostarczany jest projekt PCS- DEMO_kontrola_projektu, który pokazuje przykładowe błędy, których wystąpienie można sprawdzić. Sprawdzanie on-line Gdy włączysz Kontrolę on-line, na ekranie będą pokazywane małe żółte ostrzeżenia. Jeżeli klikniesz prawym przyciskiem myszki na linii, punkcie połączeniowym lub symbolu (tam, gdzie występuje błąd), w menu podręcznym pojawi się nowa pozycja: Błędy/ostrzeżenia projektowe. strona 10
11 Indywidualne sprawdzanie Opis nowości Grupa Sprawdzanie Znaczenie Symbole Połączenia Kable PLC Sieci/Potencjały Numery żył Linie/żyły Rysunek poprawny montażowo Brakujące nazwy, typ, nr artykułu, funkcja Brakujące nazwy Użyte wielokrotnie Niepołączone Liczba dołączonych żył >2 Liczba podłączonych zworek >2 Nakładające się punkty połączeniowe Dołączona linia nieprzewodząca Pomieszane kable Kabel na zworce Brak adresu I/O Adres I/O użyty więcej niż raz Brak typu dla statusu I/O Zbędne łącza Uszkodzone sieci Zaparkowane połączenie Wiele sygnałów w tym samym punkcie Wiele nazw sygnałów w tej samej sieci Sieć bez symboli (sieć niedostępna) Tylko jedno połączenie Brak lub niezgodność numerów żył Brak nazwy, typu, numeru artykułu, funkcji Niezgodność danych w tym samym łączu Rysunek poprawny montażowo Symbole bez nazwy, typu, numeru artykułu, funkcji w parametrach aparatu. Punkty połączeń bez nazw nie mają sensu w zestawieniach elektrycznych, takich jak zestawienia połączeń, złączek, kabli i w planach graficznych. Upewnij się, że wszystkie symbole w programie mają nazwy, nawet jeżeli są niewidoczne. Jeżeli zacisk aparatu jest dołączony do dwóch lub więcej sieci/potencjałów, jest to traktowane jako błąd. Niepodłączone zaciski są dopuszczalne przez program, nawet podczas generowania zestawień. Jednak możesz sprawdzić projekt na okoliczność istnienia niepodłączonych zacisków. Nie podłączone połączenia również są znajdowane, gdy zwora / linia przechodzi przez złączki BEZ podłączenie. Graficznie WYGLĄDA to na podłączone. Do punktu połączeniowego dołączonych jest więcej niż 2 przewody. Liczbę można zmieniać. Do punktu połączeniowego dołączone są więcej niż 2 zwory. Liczbę można zmienić. Gdy dwa punkty połączeniowe są jeden na drugim. Dostaniesz ostrzeżenie, jeżeli będziesz próbował podłączyć nieprzewodzącą linię do punktu połączenia symbolu, ale możesz go zignorować. Ta funkcja pozwala znaleźć takie zignorowane podłączenia linii nieelektrycznych. Sprawdzanie pomieszanych kabli oznacza wyszukiwanie więcej niż jednego kabla na tej samej linii. Wcześniej takie sprawdzanie było dostępne tylko na zestawieniach kabli. Nie można umieszczać kabla na zworce. Brak adresu I/O dla symbolu PLC jest błędem. Sprawdzanie, czy ten sam adres nie występuje wiele razy w projekcie. Funkcja wyszukuje symbole PLC bez typu statusu. Czy połączenie istnieje, gdy przewodnik został usunięty? Gdy poprawność montażowa jest niepoprawna, możesz zostać z sieciami bez połączeń. Za pomocą tej funkcji możesz sprawdzić (stare) projekty. Linie niepodłączone do sygnałów lub innych symboli lub linii. Wiele symboli sygnałów znajdujących się w tym samym punkcie. Zwarcie wiele nazw sygnałów w tej samej sieci. Prostokąty i temu podobne wykonane za pomocą linii przewodzącej. Program traktuje to jako sieć, ale niedostępną. Sieć tylko z jednym połączeniem nie może mieć funkcji elektrycznej. Połączenia bez numerów połączeń (żył) lub różne numery na tym samym połączeniu. Linie bez nazwy, typu, numeru artykułu lub funkcji w Parametrach linii. Gdy używasz szczegółowego zestawienia połączeń, które zawiera dane linii, program może sprawdzać niezgodność danych (różne dane) na dwóch lub więcej segmentach tej samej linii. Czy wszystkie połączenia są wykonane z odgałęzieniami i bez kropek. strona 11
12 Funkcje Pokaż pozostałe Odpowiadając na uwagi użytkowników odebrane po wydaniu wersji 13, w wersji 14 dokonano dalszych ulepszeń funkcji Pokaż pozostałe. Większość udoskonaleń dotyczy wyświetlania, sortowania i filtrowania listy dostępnych aparatów. Dokowanie Okna Pokaż pozostałe Okno Pokaż pozostałe może teraz zostać zadokowane (przypięte) w prawej części ekranu, a okno z dostępnymi symbolami może być zadokowane w oknie Pokaż pozostałe. Linia oddzielająca oba okna może być dowolnie przesuwana. Jeżeli nie chcesz, żeby okno było wyświetlane cały czas, możesz pozwolić rozwijać się oknu na komendę: Zmień ustawienia pinezki klikając na nią. Teraz możesz rozwijać okno klikając na pionowy przycisk lub wciskając F9 na aparacie z dostępnymi symbolami. Okno po chwili będzie się zwijało z powrotem po kliknięciu na stronie schematu. Możesz również odpiąć okno od prawego brzegu ekranu ciągnąc je za linię tytułową okna. Dzięki temu możesz przenosić okno na ekranie lub przenieść je na drugi ekran. Opcje filtrowania Możesz teraz sortować i filtrować elementy w Oknie Pokaż pozostałe: Możesz sortować elementy alfabetycznie (A-Z lub Z-A) klikając w nazwę dowolnej kolumny. Gdy klikniesz prawym przyciskiem myszki w kolumnie Nazwa, zobaczysz opcje sortowania dla wszystkich aspektów odsyłaczy referencyjnych, dostępny też będzie filtr zawierający różne kryteria. strona 12
13 Gdy aktywujesz filtr, aparaty wybrane przez filtr znajdują się na górze Okna Pokaż pozostałe. Pozostałe aparaty znajdują się poniżej, pod linią Odfiltrowane. Opis nowości Opcja Ukryj wybrane znajduje się w menu kontekstowym (prawy przycisk myszki) lub na pasku narzędziowym okna dialogowego. Aparaty mogą być wybierane z użyciem Ctrl i Shift. Ukryte aparaty widać po kliknięciu na strzałkę. Możesz umieszczać symbole bezpośrednio z tej części lub możesz przenieść jeden lub więcej aparatów z powrotem na podstawową listę. W celu ułatwienia wyboru właściwego symbolu, okno dostępnych symboli PLC zostało rozszerzone o zakładki dla wejść, wyjść, odsyłaczy PLC oraz pozostałych symboli. Dla PLC dostępny jest również filtr adresów, który jest włączany za pomocą ikony lejek. Wartości dla filtru mogą być wybierane z okna, po kliknięciu na ikonę strzałkę w dół. Możesz stosować filtr dla wejść i dla wyjść PLC. strona 13
14 PanelBuilder Panel Builder jest nowym modułem do tworzenia dokumentacji małych rozdzielnic zgodnie z wymogami opisanymi w normie EN/PN , uwzględniając również obliczenia dotyczące rozpraszania mocy. Moduł posiada następujące funkcje: Prosty interfejs użytkownika Umieszczanie aparatów za pomocą metody przeciągnij i upuść Wybór aparatów w oparciu o funkcję, producenta, prąd i ilość faz Etykiety funkcji dla wyjść Zrównoważanie faz w rybie on-line Podgląd dystrybucji faz w trybie on-line Podgląd obciążenia faz w trybie on-line Obliczenia rozpraszania mocy z ustawianą temperaturą otoczenia Automatyczne rozmieszczanie aparatów w rozdzielnicy Wiele rozdzielnic w jednym projekcie Schemat jednokreskowy dla projektu Okno programu Gdy uruchomisz moduł, zobaczysz okno podzielone na dwie części: lewa część pokazuje okno dystrybucji dla projektu, prawa część zawiera zakładki dla każdego procesu pracy w projekcie. Aparaty umieszczone w rozdzielnicy są pokazane w drzewie dystrybucyjnym na szaro, a te jeszcze nie umieszczone są białe. strona 14
15 Wybór urządzeń Opis nowości Wybierasz urządzenia korzystając z danych, które mogą być wybierane w oknie: funkcja urządzenia, producent, ilość faz oraz prąd w Amperach. Urządzenia w bazie są filtrowane zgodnie z wyborem, przez co lista dostępnych urządzeń zostaje zawężona. Do dyspozycji masz 3 identyczne sekcie, dzięki czemu w każdej z nich możesz wybrać preferowane urządzenia oraz preferowane wartości ilości faz i prądu, dzięki czemu możesz pracować szybciej. Program zapamiętuje ostatnio wybrane wartości po zamknięciu modułu. Gdy wybierzesz urządzenie, które wymaga wyposażenia jak np. podstawa bezpiecznikowa dostępne wyposażenie jest pokazywane w dodatkowym oknie, za pomocą którego możesz je wybierać podczas umieszczania urządzeń w projekcie. Możesz zapisać więcej często używanych urządzeń w oknie Ulubione, z którego możesz je przeciągać bezpośrednio do projektu. Umieszczanie aparatów metodą przeciągnij i upuść Każde urządzenie ma swoją ikonę, która jest pokazywana w projekcie. Ikona może być przenoszona do okna dystrybucyjnego za pomocą przeciągnięcia myszką. Urządzenia mogą być umieszczone w drzewie, gdy pojawi się mały zielony kwadrat wokół istniejącego urządzenia. Pierwsze urządzenie musi być umieszczone na górze, na strzałce symbolizującej zasilanie struktury. Struktura drzewiasta będzie się pojawiała podczas umieszczania kolejnych urządzeń, gdyż nowe urządzenia są umieszczane pod urządzeniami wskazanymi na schemacie. Urządzenia mogą być przenoszone przez przeciągnięcie ich za pomocą myszki. Wszystkie urządzenie podłączone z dołu do przesuwanego urządzenia są również przenoszone. Istniejące urządzenie może być zastąpione innym (nowym), jeżeli podczas umieszczania urządzenia w drzewie dystrybucyjnym wciśniesz i przytrzymasz klawisz CTRL (bez klawisza CTRL urządzenie zostanie dołączone z dołu wskazanego urządzenia). Poza urządzeniami umieszczanymi w strukturze drzewa możesz umieszczać inne urządzenia, np. przyciski, lampki, dzwonki, ochronniki przeciwprzepięciowe i inne, które nie są częścią głównej struktury, ale muszą być umieszczone w rozdzielnicy. Pod najniższymi elementami w strukturze możesz umieścić etykiety dla funkcji. Możesz stworzyć swoje własne rysunki dla etykiet funkcji (*.bmp lub *.jpg). Obciążenie jest na bieżąco balansowane między fazami; pomimo tego można wymusić przypisanie urządzenia do wybranej fazy. Zmiana ustawień oczywiście wpływa też na podłączone urządzenia. Gdy umieścisz myszkę nad dowolnym urządzeniem w drzewie dystrybucyjnym, pojawi się okienko z informacjami o umieszczonym urządzeniu. Podgląd stanu on-line W dolnej części okna możesz zobaczyć aktualizowaną na bieżąco (on-line) informację o ilości modułów użytych w projekcie oraz ilości modułów umieszczonych w rozdzielnicy(-ach). Również on-line masz informację o obciążeniu każdej z faz. strona 15
16 Jeżeli chcesz zobaczyć wartości dla poszczególnych elementów w drzewie, wciśnij i przytrzymaj przyciski [Prąd], [Moduły poniżej] lub [Fazy]. Możesz wykonać automatyczne równoważenie (balansowanie) faz klikając na przycisk [Równoważ fazy]. Automatyczne rozmieszczanie aparatów Gdy wykonałeś już strukturę drzewa dla projektu, moduł może wykonać rysunek rozdzielnicy. Rozpocznij od wyboru rozdzielnicy niezbędna ilość modułów jest pokazana w dolnej części okna. Wybrana rozdzielnica jest pokazana w postaci zakładki. Jeżeli chcesz mieć wiele rozdzielnic, wybierz następną rozdzielnicę, która zostanie automatycznie dołączona do projektu (w postaci kolejnej zakładki). Jeżeli wybrałeś złą rozdzielnicę, po prostu ją usuń. Rozmieszczanie urządzeń w rozdzielnicy Urządzenia mogą być rozmieszczane automatycznie, zaczynając od jednego z narożników rozdzielnicy. Położenie w rozdzielnicy opiera się na położeniu w strukturze drzewa. Jeżeli chcesz kontrolować położenie w celu zrobienia miejsca na inne urządzenia, możesz ręcznie umieszczać puste moduły na szynie, możesz także przeciągać urządzenia z drzewa do rozdzielnicy, umieszczając je na odpowiednich szynach. Następnie pozostałe urządzenia mogą być rozmieszczone automatycznie. Jeżeli jakieś urządzenia mają niewłaściwe położenie w rozdzielnicy, po prostu kliknij na nich prawym przyciskiem myszki, żeby je usunąć, lub kliknij na przycisk Wyczyść rozdzielnicę, żeby usunąć wszystkie urządzenia z rozdzielnicy. Urządzenia, które zostały umieszczone w rozdzielnicy stają się szare w widoku struktury. Na zakładce Układ możesz zobaczyć, jak rozdzielnice będą umieszczone ma rysunku rozdzielnic, który zostanie wyeksportowany do programu Automation. Możesz przeciągnąć rozdzielnice do innej pozycji na stronie. To, co widzisz, to odpowiednik funkcji Podgląd wydruku. Rozpraszanie mocy Moduł oblicza rozpraszanie mocy, gdy wszystkie urządzenia zostały umieszczone w rozdzielnicy(-ach). Jeżeli wystąpi problem z obliczeniem, program wyświetli komunikat. W celu wykonania obliczeń zacznij od określenia temperatury otoczenia i wyboru prądu roboczego rozdzielnicy lub wyboru opcji obliczenia tego prądu przez moduł. Wynik jest pokazywany jako zebrane dane dla projektu obliczona temperatura wewnętrzna, prąd roboczy, współczynnik jednoczesności i na końcu lista wszystkich urządzeń i obliczonych dla nich danych. Możesz wybrać, czy chcesz widzieć na liście informacje podstawowe czy rozszerzone przez kliknięcie na kontrolkę Rozszerzone informacje znajdującą się pod listą. strona 16
17 Schematy jednokreskowe Możesz wygenerować schemat jednokreskowy dla projektu. Na zakładce możesz wybrać różne ustawienia dla tekstów, między innymi czy chcesz drukować etykiety tekstowe i/lub opisy urządzeń z bazy. Opis nowości Eksport pliku Na koniec plik projektu może być eksportowany do Automation, gdzie możesz dalej pracować nad projektem lub po prostu go wydrukować. Możesz eksportować rysunki rozdzielnicy z lub bez rozpraszania mocy i/lub schematem jednokreskowym. Eksport jest wykonywany z użyciem standardowego szablonu zawierającego strony dla rysunków rozdzielnicy, schematu jednokreskowego, zestawienia części, obliczeń rozpraszania mocy, danych technicznych, oznaczeń CE i deklaracji zgodności. W pełnej wersji możliwa jest zmiana szablonu, który jest używany do eksportu do Automation. Zapisanie projektu Możesz zapisać projekt do dalszego użycia za pomocą funkcji Plik => Zapisz. Pliki mają swój własny format: *.PB2. Baza danych Moduł korzysta z bazy danych programu Automation, która zawiera informacje niezbędne do pracy modułu, głównie dane niezbędne do obliczeń rozpraszania mocy. strona 17
18 Pozostałe nowości Jak zwykle, pojawiło się również wiele drobniejszych usprawnień, które nie są częścią większego tematu. Większość z tych drobnych poprawek została wykonana na podstawie uwag, które otrzymaliśmy od naszych użytkowników na całym świecie. Należy jednak pamiętać, że nie wszystkie poprawki dało się wprowadzić, więc musieliśmy dokonać wyboru, które z nich wprowadzić. Okno dialogowe Parametry aparatu Okno dialogowe zawiera przycisk, który otwiera pliki podłączone do danego aparatu, np. karty katalogowe. Okno dialogowe pokazuje również obrazki (zdjęcia), jeżeli zostały one zdefiniowane w bazie danych. Można stosować obrazki w następujących formatach: bmp, jpg, png, gif są to te same formaty, które są używane dla plików logo i wstawianych obrazków. Wstaw obraz i Wstaw obiekt Za pomocą polecenia Wstaw => Wstaw obrazek można teraz wstawiać pliki *.png i *.gif. Menu podręczne w Edytorze symboli W Edytorze symboli są teraz dostępne menu podręczne. Możesz ich używać tak samo, jak używasz ich w programie, możesz im nadawać nazwy; możesz mieć więcej grup symboli każdy z zestawem symboli dodatkowych. Menu podręczne mogą zawierać symbole, linie i formaty tekstów, jak normalne menu podręczne. Różne usprawnienia dotyczące linii Linie bez numeru połączenia (oznacznika) Gdy zaznaczysz linię możesz zaznaczyć lub odznaczyć opcję numerowania połączeń dla wybranej linii. Odpowiednie polecenia znajdziesz w menu kontekstowym (pod prawym przyciskiem myszki), w menu Edycja oraz na pasku narzędziowym Linie. strona 18
19 Rysunek poprawny montażowo WŁ/WYŁ Rysowanie poprawne montażowo nie jest już ustawieniem projektu, ponieważ program pozwala na mieszanie różnego rodzaju rysunków. Przycisk Rysowania poprawnego montażowo jest teraz na pasku narzędziowym Linie i jest stosowany do włączania / wyłączania trybu rysowania poprawnego montażowo. Ustawienia wielkości odgałęzień jest dalej w Ustawienia => Parametry projektu. Funkcja kontroli projektu może teraz sprawdzić projekt pod kątem połączeń wykonanych poprawnie montażowo, tzn. z odgałęzieniami a nie z kropkami. Obrót typu linii Wybierz typy linii: Zaznacz linię, wciśnij <Spacja> i program pokaże następny typ linii. Wciśnij <Shift + Spacja>, żeby wybrać poprzedni typ linii. Możesz wybierać tylko między poprawnymi typami linii, np. między typami przeznaczonymi dla linii przewodzących i nieprzewodzących. Standard dla Ustawienia => Teksty symbole Można teraz zdefiniować standardowe ustawienia dla tekstów linii. W oknie dialogowym możesz zdecydować, czy wyświetlać dany tekst w projekcie, czy nie, oraz określić wielkość tekstu i czcionkę. Teksty, które zostaną tu wybrane, są pokazywane z V oknie dialogowym. Jeżeli ustawienia zostały zmienione, mogą one zostać zapisane jako ustawienia standardowe, analogicznie do standardowych ustawień tekstów symboli. Wyświetlanie tekstów dla linii Teksty dla linii mogą być wyświetlane na schematach na dwa sposoby. W oknie dialogowym wybierasz, czy mają być wyświetlane wyrównane, czy każdy powyżej drugiego. Które teksty mają być wyświetlane oraz format tekstów określa się jak opisano wyżej. Teksty mogą wyć wybierane dla każdej linii osobno. strona 19
20 Jak sterować wyświetlaniem danych dla linii oraz położeniem za pomocą pliku PCSCAD.ini Jeżeli chcesz kontrolować/zmienić kolejność oraz domyślne położenie czterech tekstów dla linii, możesz w pliku PCSCAD.ini możesz dodać sekcję [LineData]. Gdy otworzysz swój plik PCSCAD.ini, nie znajdziesz tej sekcji, ponieważ wybrane są domyślne wartości, ale możesz dodać tą sekcję, jeżeli zachodzi taka konieczność i chcesz zmieniać te wartości. PCSCAD.ini Jak działa to ustawienie, gdy zostanie wybrane [LineData] NamePos=3 (domyślne) TypePos=1 (domyślne) ArticlePos=2 (domyślne) FunctionPos=-1 (domyślne) Powyżej -1 oznacza pod linią, 1 jest pierwszą pozycją nad linią, itd. Dla linii pionowych -1 jest po prawej stronie linii. Wyrównane Numer jest położeniem tekstu zgodnie z kierunkiem czytania od lewej. Ujemne wartości oznaczają położenie pod linią. PosFactor=500 (domyślne) Odnosi się to do sytuacji, gdy dane dla linii są właściwe dla więcej niż jednego segmentu linii, wtedy będą one wyświetlane na najdłuższym segmencie linii. 500 odpowiada 0.5, co oznacza środek linii, 250 odpowiada 0.25, co oznacza ¼ od lewej. Dla pionowych linii jest to ¼ od najniższego punktu. LineTextDisplayStyle= 1 (domyślne) 0 (zero) oznacza wyrównane a 1 (jeden) oznacza jeden powyżej drugiego. Tylko to ustawienie jest zapisywane przez program. LineTextDistance=3500 (domyślne) Domyślny odstęp pomiędzy tekstami, gdy są one wyrównane (Line- TextDisplayStyle=0). strona 20
21 Sygnały dla szyn Łączenie sygnałów do szyny sygnałowej może być teraz wykonane z wieloma połączeniami w jednej operacji: Szyna jest narysowana jako linia nieprzewodząca. 1. Zaznacz szynę. 2. Idź do Edycja => Dołącz do sygnału. 3. Zaznacz wszystkie punkty połączeniowe na raz zaznaczając je oknem. 4. Pojawi się okno dialogowe. 5. Funkcja połączenia, np. adres I/O dla symboli PLC jest wstawiany automatycznie. 6. Kliknij adres I/O, jeżeli chcesz użyć ich jako nazw sygnałów. Opis nowości Zworki na zestawieniach części i składników Linie mogą zostać ujęte na zestawieniach części i składników, klikając opcję Umieść linie z danymi. Jeśli chcesz mieć tylko zworki, musisz kliknąć opcję Tylko zworki. strona 21
22 Zestawienie połączeń do pliku W oknie dialogowym projektowania zestawień do pliku dostępne są teraz pola z bazy danych. Te pola danych mogą by używane w zestawieniach i możesz wybierać wartości dla aparatów ze stron OD i DO lub z dołączonych linii. Dodatkowe opcje dla pól data i czas Następujące pola danych zostały rozszerzone o opcję Rok: Parametry projektu: Data/czas pliku i Data/czas utworzenia projektu Właściwości strony: Ostatnia rewizja, Data ostatniej zmiany, Data/czas utworzenia strony i Ostatnio wydrukowany Spis treści: Data ostatniej zmiany i Data/czas utworzenia Zestawienia części składników: Data symbolu Format daty jest pobierany z ustawień Windows. Spis treści Spis treści może teraz również zawierać sam siebie. Rozszerzone Menu strony Menu strony pokazuje teraz oznaczenia referencyjne wraz z opisem: strona 22
23 Zoptymalizowana procedura zapisu Obrazki oraz obiekty OLE wstawione w projekcie są zawsze kompresowane podczas operacji zapisu, dzięki czemu pliki PRO będą mniejsze nawet, gdy stosujesz zapis projektów bez kompresji. Opis nowości Dwa ekrany Program współpracuje teraz z dwoma ekranami. Podczas uruchamiania program sprawdza, czy dostępny jest drugi ekran, czy nie. Jeżeli drugi ekran nie zostaje znaleziony, program przełącza się na obsługę jednego ekranu. Dzięki temu okna dialogowe nie będą nagle znikały z powodu braku podłączenia drugiego ekranu. Złączki z różnymi nazwami punktów połączeń Do teraz, jeżeli chciałeś stosować symbol złączki z różnymi nazwami punktów połączeń, musiałeś mieć do tego dedykowany symbol. Teraz ta opcja jest dostępna bezpośrednio dla symbolu złączki: Dla symbolu złączki możesz wybrać Typ symbolu 2 = Żaden. To oznacza, że złączka będzie się zachowywała jak zwykła, tradycyjna złączka, która posiada zaciski o tej samej nazwie. Jeżeli wybierzesz Typ symbolu 2 = Normalny, będziesz mógł zdefiniować dwie różne nazwy dla punktów połączeń (z każdej strony inna nazwa). W tej chwili auto numerowanie z CTRL+ i Wielokrotne wstawianie nie działa z tą opcją. Wstaw chmurkę Funkcja działa teraz cały czas, aż do wciśnięcia klawisza <Esc>. strona 23
24 Przenieś symbol odsyłacza skrośnego Możesz teraz swobodnie przenosić symbol odsyłacza skrośnego (dla cewek). Zaznacz cewkę stycznika (przekaźnika), kliknij prawym przyciskiem myszki i w menu kontekstowym wybierz opcję Przesuń symbol odsyłacza. W kursorze pojawi się teraz elastyczna linia wychodząca z symbolu odsyłacza. Wskaż kursorem nowe położenie symbolu odsyłacza. Program w trybie demo Jeżeli program jest w trybie demo i wybierzesz funkcję Zapisz, pojawi się następujące okno dialogowe: Windows2000 Jak informowano już przy wydaniu wersji 13, Windows 2000 nie jest już wspierany przez firmę Microsoft. NIE może być instalowany na tym systemie operacyjnym. strona 24
