1 Znak sprawy: ZP Załącznik nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA PROGRAM FUNKCJONALNO UŻYTKOWY WRAZ Z OPISEM TECHNICZNYM ZBĘDNYCH DOSTAW I USŁUG ORAZ INNYCH WYMAGAŃ DLA ZADANIA INWESTYCYJNEGO Nazwa zadania inwestycyjnego: Zaprojektowanie, dostawa, montaż i uruchomienie sieci telekomunikacyjnej w technologii Wi Max wraz z infrastrukturą telekomunikacyjną i systemem telefonii IP na terenie powiatu łęczyńskiego, powiatu włodawskiego i powiatu świdnickiego w ramach realizacji projektu "Wirtualne Powiaty. Budowa Społeczeństwa Informacyjnego na Lubelszczyźnie. Etap III. ZAMAWIAJĄCY: Powiat Łęczyński Al. Jana Pawła II 95a Łęczna Opis przedmiotu zamówienia wg Wspólnego Słownika Zamówień (CPV): Urządzenia i artykuły telekomunikacyjne Bezprzewodowy system telekomunikacyjny Sprzęt telefoniczny Urządzenia łączności Sprzęt radiowy, telewizyjny, komunikacyjny, telekomunikacyjny i podobny Usługi instalowania urządzeń komunikacyjnych, Usługi instalowania systemów sterowania i kontroli Usługi szkolenia specjalistycznego Opracował: Mariusz Pawlak Uzupełnił: Maciej Małuszek Opracowanie z dn r:, z późniejszymi zmianami Uzgodniono: Małgorzata Kolary Woźniak Naczelnik Wydziału Funduszy Europejskich, Informatyzacji, Rozwoju i Promocji Powiatu Rafał Kloc Z-ca Naczelnika Wydziału Funduszy Europejskich, Informatyzacji, Rozwoju i Promocji Powiatu 1

2 SPIS TREŚCI 1. PRZYGOTOWA DOKUMENTACJI PROJEKTOWEJ, HARMONOGRAMU PRAC ORAZ INNEJ ZBĘDNEJ DOKUMENTACJI POŁĄCZENIA RADIOLINIOWE ORAZ POŁĄCZENIA DZIERŻAWIONE, WRAZ Z WDROŻEM DO SYSTEMU ZARZĄDZANIA SIECIĄ I NADZORU MONTAŻ, WYPOSAŻE I URUCHOMIE ORAZ WDROŻE STACJI BAZOWYCH WiMAX MONTAŻ, WYPOSAŻE I URUCHOMIE ORAZ WDROŻE STACJI ABONENCKICH INSTALACJA, URUCHOMIE I WDROŻE RUTINGU I USŁUG SIECI ( RUTERY, WLANY, POWIĄZANE Z SERWERAMI USŁUGOWYMI ORAZ Z UP-STREAMEM DO INTERNETU), WRAZ Z WDROŻEM DO SYSTEMU ZARZĄDZANIA I NADZORU NAD SIECIĄ INSTALACJA, URUCHOMIE I WDROŻE URZĄDZEŃ (SERWERÓW) I OPROGRAMOWANIA USŁUGOWEGO (APLIKACJE), WRAZ Z WDROŻEM DO SYSTEMU ZARZĄDZANIA I NADZORU NAD SIECIĄ INSTALACJA, URUCHOMIE I WDROŻE IP TELEFONII, WRAZ Z WDROŻEM DO SYSTEMU ZARZĄDZANIA SIECIĄ I NADZORU INSTALACJA, URUCHOMIE I WDROŻE SYSTEMU ZARZĄDZANIA I NADZORU NAD SIECIĄ SPRZĘT KOMPUTEROWY I PERYFERYJNY

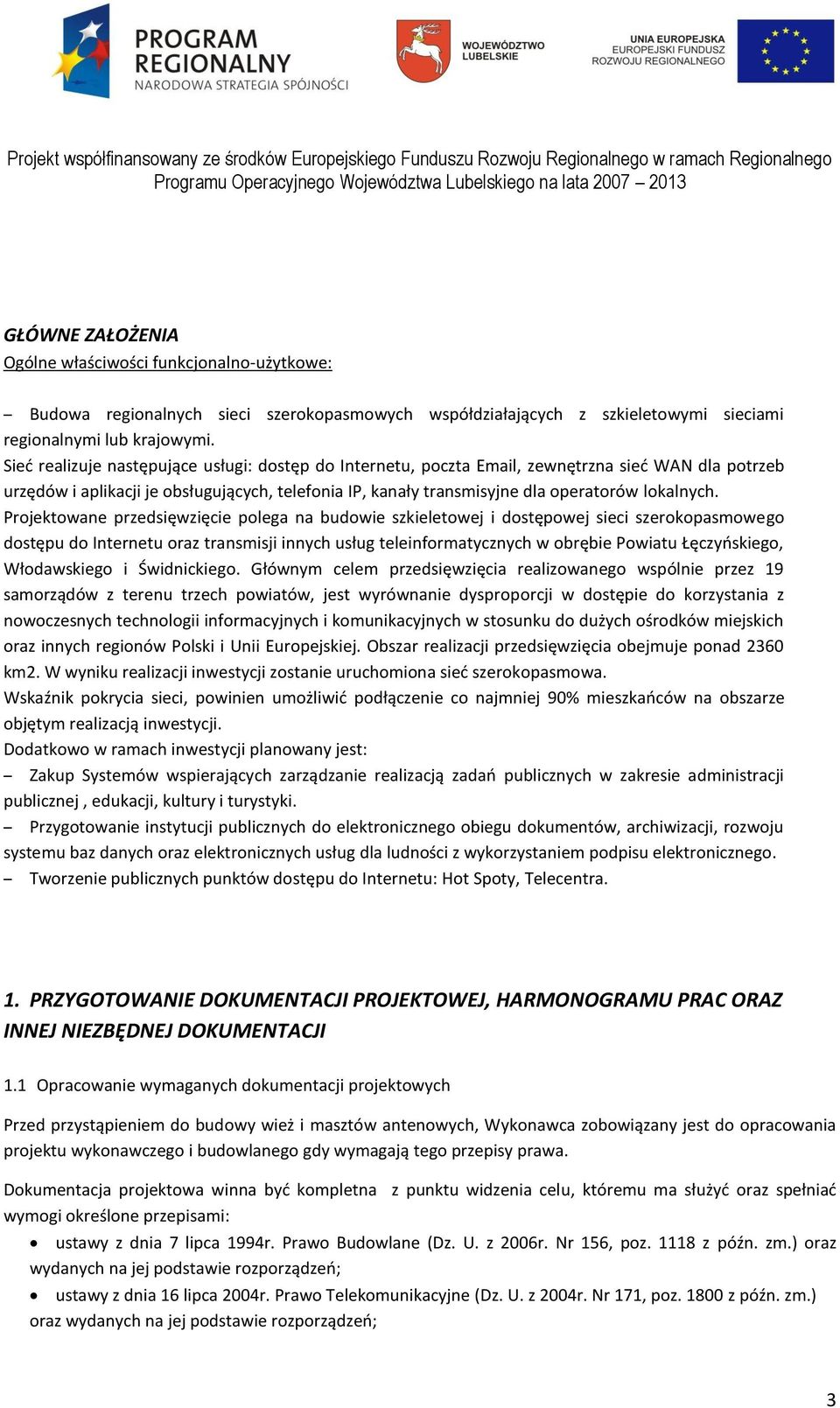

3 GŁÓWNE ZAŁOŻENIA Ogólne właściwości funkcjonalno-użytkowe: Budowa regionalnych sieci szerokopasmowych współdziałających z szkieletowymi sieciami regionalnymi lub krajowymi. Sieć realizuje następujące usługi: dostęp do Internetu, poczta , zewnętrzna sieć WAN dla potrzeb urzędów i aplikacji je obsługujących, telefonia IP, kanały transmisyjne dla operatorów lokalnych. Projektowane przedsięwzięcie polega na budowie szkieletowej i dostępowej sieci szerokopasmowego dostępu do Internetu oraz transmisji innych usług teleinformatycznych w obrębie Powiatu Łęczyńskiego, Włodawskiego i Świdnickiego. Głównym celem przedsięwzięcia realizowanego wspólnie przez 19 samorządów z terenu trzech powiatów, jest wyrównanie dysproporcji w dostępie do korzystania z nowoczesnych technologii informacyjnych i komunikacyjnych w stosunku do dużych ośrodków miejskich oraz innych regionów Polski i Unii Europejskiej. Obszar realizacji przedsięwzięcia obejmuje ponad 2360 km2. W wyniku realizacji inwestycji zostanie uruchomiona sieć szerokopasmowa. Wskaźnik pokrycia sieci, powinien umożliwić podłączenie co najmniej 90% mieszkańców na obszarze objętym realizacją inwestycji. Dodatkowo w ramach inwestycji planowany jest: Zakup Systemów wspierających zarządzanie realizacją zadań publicznych w zakresie administracji publicznej, edukacji, kultury i turystyki. Przygotowanie instytucji publicznych do elektronicznego obiegu dokumentów, archiwizacji, rozwoju systemu baz danych oraz elektronicznych usług dla ludności z wykorzystaniem podpisu elektronicznego. Tworzenie publicznych punktów dostępu do Internetu: Hot Spoty, Telecentra. 1. PRZYGOTOWA DOKUMENTACJI PROJEKTOWEJ, HARMONOGRAMU PRAC ORAZ INNEJ ZBĘDNEJ DOKUMENTACJI 1.1 Opracowanie wymaganych dokumentacji projektowych Przed przystąpieniem do budowy wież i masztów antenowych, Wykonawca zobowiązany jest do opracowania projektu wykonawczego i budowlanego gdy wymagają tego przepisy prawa. Dokumentacja projektowa winna być kompletna z punktu widzenia celu, któremu ma służyć oraz spełniać wymogi określone przepisami: ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. z 2006r. Nr 156, poz z późn. zm.) oraz wydanych na jej podstawie rozporządzeń; ustawy z dnia 16 lipca 2004r. Prawo Telekomunikacyjne (Dz. U. z 2004r. Nr 171, poz z późn. zm.) oraz wydanych na jej podstawie rozporządzeń; 3

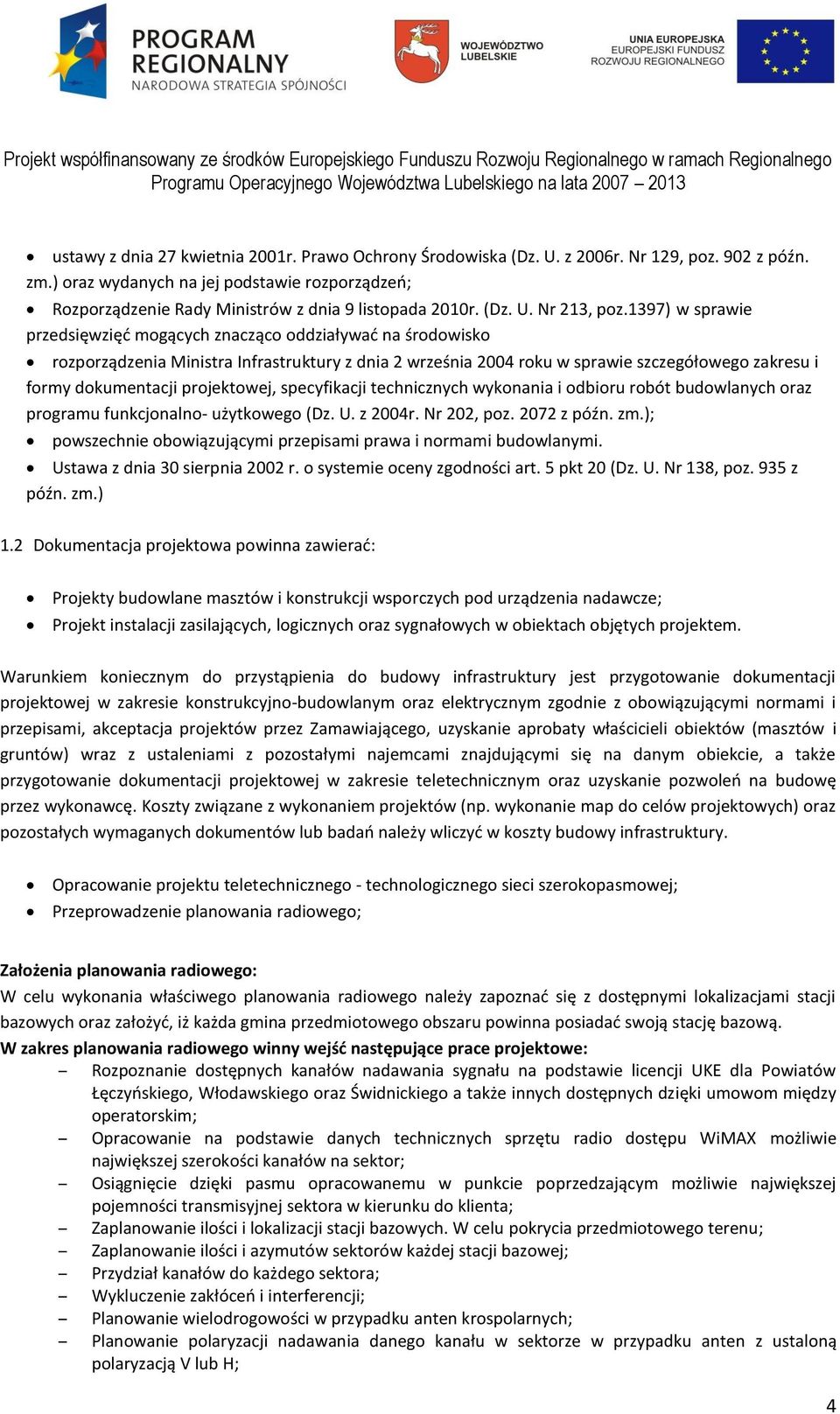

4 ustawy z dnia 27 kwietnia 2001r. Prawo Ochrony Środowiska (Dz. U. z 2006r. Nr 129, poz. 902 z późn. zm.) oraz wydanych na jej podstawie rozporządzeń; Rozporządzenie Rady Ministrów z dnia 9 listopada 2010r. (Dz. U. Nr 213, poz.1397) w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- użytkowego (Dz. U. z 2004r. Nr 202, poz z późn. zm.); powszechnie obowiązującymi przepisami prawa i normami budowlanymi. Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności art. 5 pkt 20 (Dz. U. Nr 138, poz. 935 z późn. zm.) 1.2 Dokumentacja projektowa powinna zawierać: Projekty budowlane masztów i konstrukcji wsporczych pod urządzenia nadawcze; Projekt instalacji zasilających, logicznych oraz sygnałowych w obiektach objętych projektem. Warunkiem koniecznym do przystąpienia do budowy infrastruktury jest przygotowanie dokumentacji projektowej w zakresie konstrukcyjno-budowlanym oraz elektrycznym zgodnie z obowiązującymi normami i przepisami, akceptacja projektów przez Zamawiającego, uzyskanie aprobaty właścicieli obiektów (masztów i gruntów) wraz z ustaleniami z pozostałymi najemcami znajdującymi się na danym obiekcie, a także przygotowanie dokumentacji projektowej w zakresie teletechnicznym oraz uzyskanie pozwoleń na budowę przez wykonawcę. Koszty związane z wykonaniem projektów (np. wykonanie map do celów projektowych) oraz pozostałych wymaganych dokumentów lub badań należy wliczyć w koszty budowy infrastruktury. Opracowanie projektu teletechnicznego - technologicznego sieci szerokopasmowej; Przeprowadzenie planowania radiowego; Założenia planowania radiowego: W celu wykonania właściwego planowania radiowego należy zapoznać się z dostępnymi lokalizacjami stacji bazowych oraz założyć, iż każda gmina przedmiotowego obszaru powinna posiadać swoją stację bazową. W zakres planowania radiowego winny wejść następujące prace projektowe: Rozpoznanie dostępnych kanałów nadawania sygnału na podstawie licencji UKE dla Powiatów Łęczyńskiego, Włodawskiego oraz Świdnickiego a także innych dostępnych dzięki umowom między operatorskim; Opracowanie na podstawie danych technicznych sprzętu radio dostępu WiMAX możliwie największej szerokości kanałów na sektor; Osiągnięcie dzięki pasmu opracowanemu w punkcie poprzedzającym możliwie największej pojemności transmisyjnej sektora w kierunku do klienta; Zaplanowanie ilości i lokalizacji stacji bazowych. W celu pokrycia przedmiotowego terenu; Zaplanowanie ilości i azymutów sektorów każdej stacji bazowej; Przydział kanałów do każdego sektora; Wykluczenie zakłóceń i interferencji; Planowanie wielodrogowości w przypadku anten krospolarnych; Planowanie polaryzacji nadawania danego kanału w sektorze w przypadku anten z ustaloną polaryzacją V lub H; 4

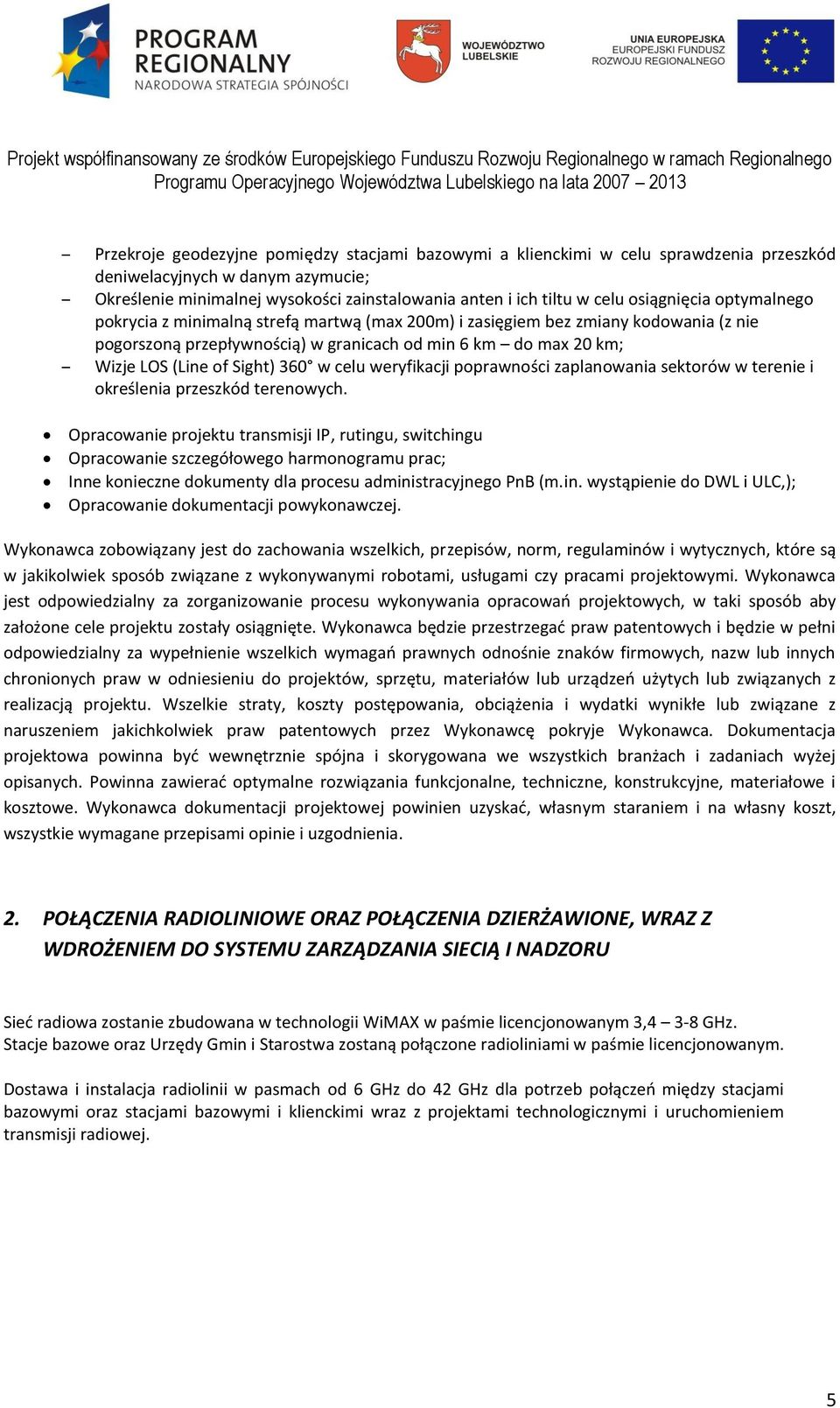

5 Przekroje geodezyjne pomiędzy stacjami bazowymi a klienckimi w celu sprawdzenia przeszkód deniwelacyjnych w danym azymucie; Określenie minimalnej wysokości zainstalowania anten i ich tiltu w celu osiągnięcia optymalnego pokrycia z minimalną strefą martwą (max 200m) i zasięgiem bez zmiany kodowania (z nie pogorszoną przepływnością) w granicach od min 6 km do max 20 km; Wizje LOS (Line of Sight) 360 w celu weryfikacji poprawności zaplanowania sektorów w terenie i określenia przeszkód terenowych. Opracowanie projektu transmisji IP, rutingu, switchingu Opracowanie szczegółowego harmonogramu prac; Inne konieczne dokumenty dla procesu administracyjnego PnB (m.in. wystąpienie do DWL i ULC,); Opracowanie dokumentacji powykonawczej. Wykonawca zobowiązany jest do zachowania wszelkich, przepisów, norm, regulaminów i wytycznych, które są w jakikolwiek sposób związane z wykonywanymi robotami, usługami czy pracami projektowymi. Wykonawca jest odpowiedzialny za zorganizowanie procesu wykonywania opracowań projektowych, w taki sposób aby założone cele projektu zostały osiągnięte. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do projektów, sprzętu, materiałów lub urządzeń użytych lub związanych z realizacją projektu. Wszelkie straty, koszty postępowania, obciążenia i wydatki wynikłe lub związane z naruszeniem jakichkolwiek praw patentowych przez Wykonawcę pokryje Wykonawca. Dokumentacja projektowa powinna być wewnętrznie spójna i skorygowana we wszystkich branżach i zadaniach wyżej opisanych. Powinna zawierać optymalne rozwiązania funkcjonalne, techniczne, konstrukcyjne, materiałowe i kosztowe. Wykonawca dokumentacji projektowej powinien uzyskać, własnym staraniem i na własny koszt, wszystkie wymagane przepisami opinie i uzgodnienia. 2. POŁĄCZENIA RADIOLINIOWE ORAZ POŁĄCZENIA DZIERŻAWIONE, WRAZ Z WDROŻEM DO SYSTEMU ZARZĄDZANIA SIECIĄ I NADZORU Sieć radiowa zostanie zbudowana w technologii WiMAX w paśmie licencjonowanym 3,4 3-8 GHz. Stacje bazowe oraz Urzędy Gmin i Starostwa zostaną połączone radioliniami w paśmie licencjonowanym. Dostawa i instalacja radiolinii w pasmach od 6 GHz do 42 GHz dla potrzeb połączeń między stacjami bazowymi oraz stacjami bazowymi i klienckimi wraz z projektami technologicznymi i uruchomieniem transmisji radiowej. 5

6 2.1 Schemat radiolinii: 6

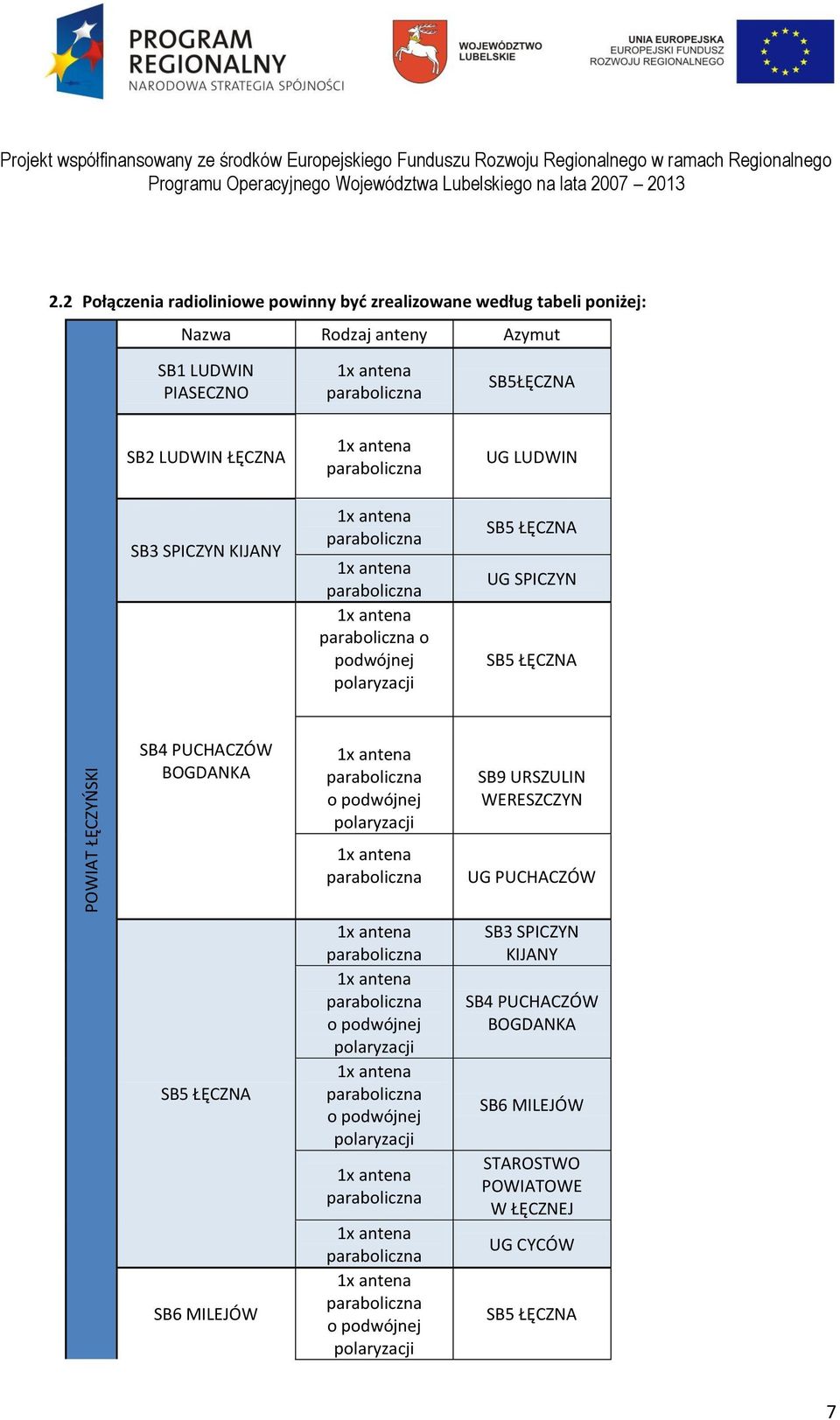

7 POWIAT ŁĘCZYŃSKI Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego 2.2 Połączenia radioliniowe powinny być zrealizowane według tabeli poniżej: Nazwa Rodzaj anteny Azymut SB1 LUDWIN PIASECZNO 1x antena paraboliczna SB5ŁĘCZNA SB2 LUDWIN ŁĘCZNA SB3 SPICZYN KIJANY 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna o podwójnej polaryzacji UG LUDWIN SB5 ŁĘCZNA UG SPICZYN SB5 ŁĘCZNA SB4 PUCHACZÓW BOGDANKA 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna SB9 URSZULIN WERESZCZYN UG PUCHACZÓW SB5 ŁĘCZNA SB6 MILEJÓW 1x antena paraboliczna 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna o podwójnej polaryzacji SB3 SPICZYN KIJANY SB4 PUCHACZÓW BOGDANKA SB6 MILEJÓW STAROSTWO POWIATOWE W ŁĘCZNEJ UG CYCÓW SB5 ŁĘCZNA 7

8 POWIAT WŁODAWSKI POWIAT ŚWIDNICKI Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna SB2 PIASKI UG MILEJÓW SB7 CYCÓW SB1 MEŁGIEW DOMINICZYN SB2 PIASKI SB3 RYBCZEWICE SB4 TRAWNIKI SB5 ŚWIDNIK SB1 WŁODAWA 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1X antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna SB5 ŁĘCZNA UG CYCÓW SB2 PIASKI UG MEŁGIEW UM PIASKI SB6 MILEJÓW SB4 TRAWNIKI SB1 MEŁGIEW DOMININICZYN SB3 RYBCZEWICE UG RYBCZEWICE SB2 PIASKI SB2 PIASKI SB2 PIASKI SP ŚWIDNIK SB2 WŁODAWA KOROLÓWKA STAROSTWO POWIATOWE WE WŁODAWIE SB8 HAŃSK UG WŁODAWA 8

9 SB2 WŁODAWA KOROLÓWKA SB3 WŁODAWA SOBIBÓR SB4 WYRYKI LUBIEŃ SB5 STARY BRUS KOŁACZE SB6 HANNA SB7 WOLA UHRUSKA SB8 HAŃSK 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna 1x antena paraboliczna 1x antena paraboliczna 1x antena SB3 WŁODAWA SOBIBÓR SB4 WYRYKI LUBIEŃ UG WYRYKI SB6 HANNA SB1 WŁODAWA SB1 WŁODAWA SB7 WOLA UHRUSKA SB2 WŁODAWA KOROLÓWKA SB5 STARY BRUS KOŁACZE SB4 WYRYKI LUBIEŃ SB8 HAŃSK UG STARY BRUS SB2 WŁODAWA KOROLÓWKA UG HANNA SB3 WŁODAWA SOBIBÓR UG WOLA UHRUSKA SB8 HAŃSK SB9 URSZULIN WERESZCZYN SB1 WŁODAWA SB7 WOLA UHRUSKA SB5 STARY BRUS KOŁACZE UG HAŃSK 9

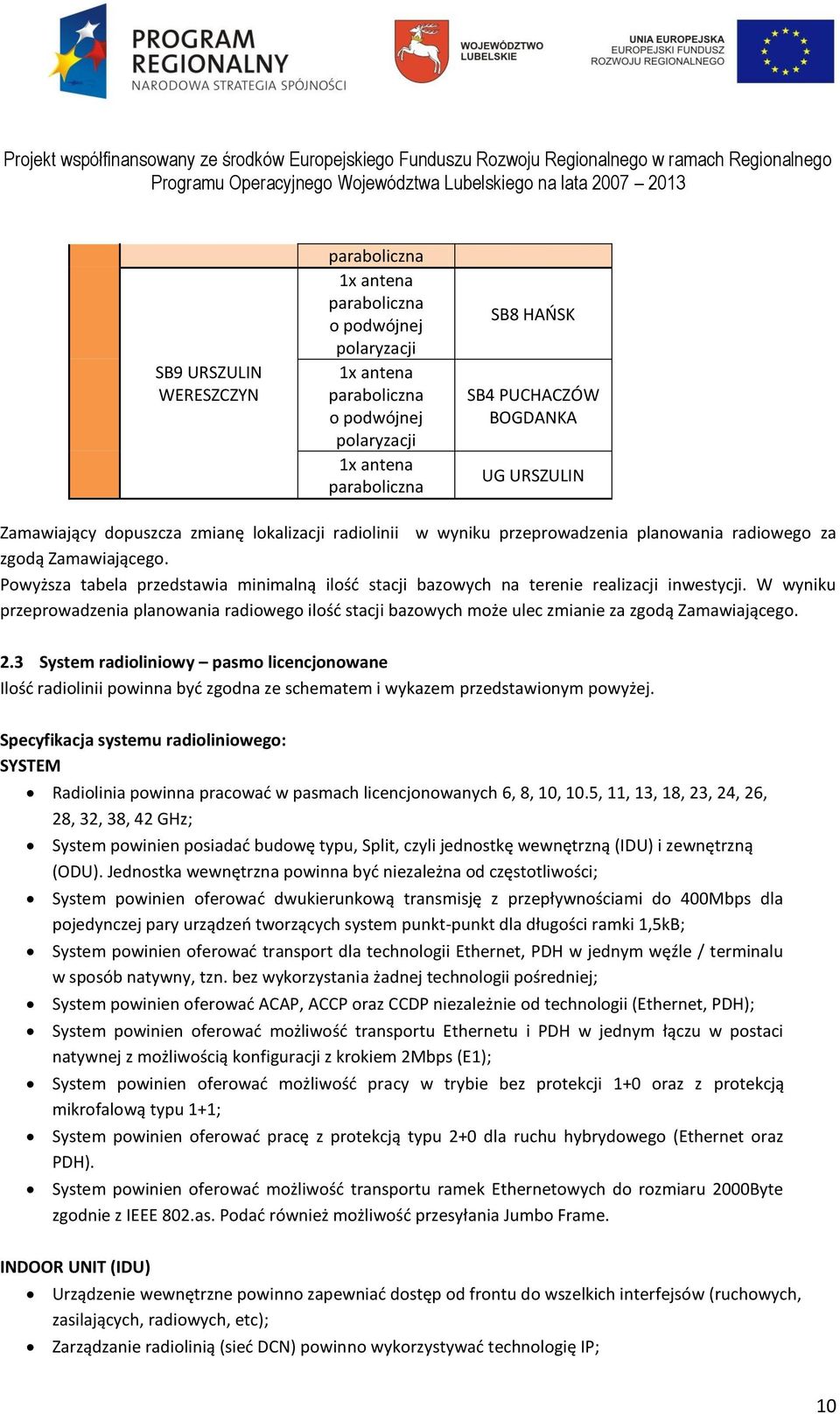

10 SB9 URSZULIN WERESZCZYN paraboliczna 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna o podwójnej polaryzacji 1x antena paraboliczna SB8 HAŃSK SB4 PUCHACZÓW BOGDANKA UG URSZULIN Zamawiający dopuszcza zmianę lokalizacji radiolinii w wyniku przeprowadzenia planowania radiowego za zgodą Zamawiającego. Powyższa tabela przedstawia minimalną ilość stacji bazowych na terenie realizacji inwestycji. W wyniku przeprowadzenia planowania radiowego ilość stacji bazowych może ulec zmianie za zgodą Zamawiającego. 2.3 System radioliniowy pasmo licencjonowane Ilość radiolinii powinna być zgodna ze schematem i wykazem przedstawionym powyżej. Specyfikacja systemu radioliniowego: SYSTEM Radiolinia powinna pracować w pasmach licencjonowanych 6, 8, 10, 10.5, 11, 13, 18, 23, 24, 26, 28, 32, 38, 42 GHz; System powinien posiadać budowę typu, Split, czyli jednostkę wewnętrzną (IDU) i zewnętrzną (ODU). Jednostka wewnętrzna powinna być niezależna od częstotliwości; System powinien oferować dwukierunkową transmisję z przepływnościami do 400Mbps dla pojedynczej pary urządzeń tworzących system punkt-punkt dla długości ramki 1,5kB; System powinien oferować transport dla technologii Ethernet, PDH w jednym węźle / terminalu w sposób natywny, tzn. bez wykorzystania żadnej technologii pośredniej; System powinien oferować ACAP, ACCP oraz CCDP niezależnie od technologii (Ethernet, PDH); System powinien oferować możliwość transportu Ethernetu i PDH w jednym łączu w postaci natywnej z możliwością konfiguracji z krokiem 2Mbps (E1); System powinien oferować możliwość pracy w trybie bez protekcji 1+0 oraz z protekcją mikrofalową typu 1+1; System powinien oferować pracę z protekcją typu 2+0 dla ruchu hybrydowego (Ethernet oraz PDH). System powinien oferować możliwość transportu ramek Ethernetowych do rozmiaru 2000Byte zgodnie z IEEE 802.as. Podać również możliwość przesyłania Jumbo Frame. INDOOR UNIT (IDU) Urządzenie wewnętrzne powinno zapewniać dostęp od frontu do wszelkich interfejsów (ruchowych, zasilających, radiowych, etc); Zarządzanie radiolinią (sieć DCN) powinno wykorzystywać technologię IP; 10

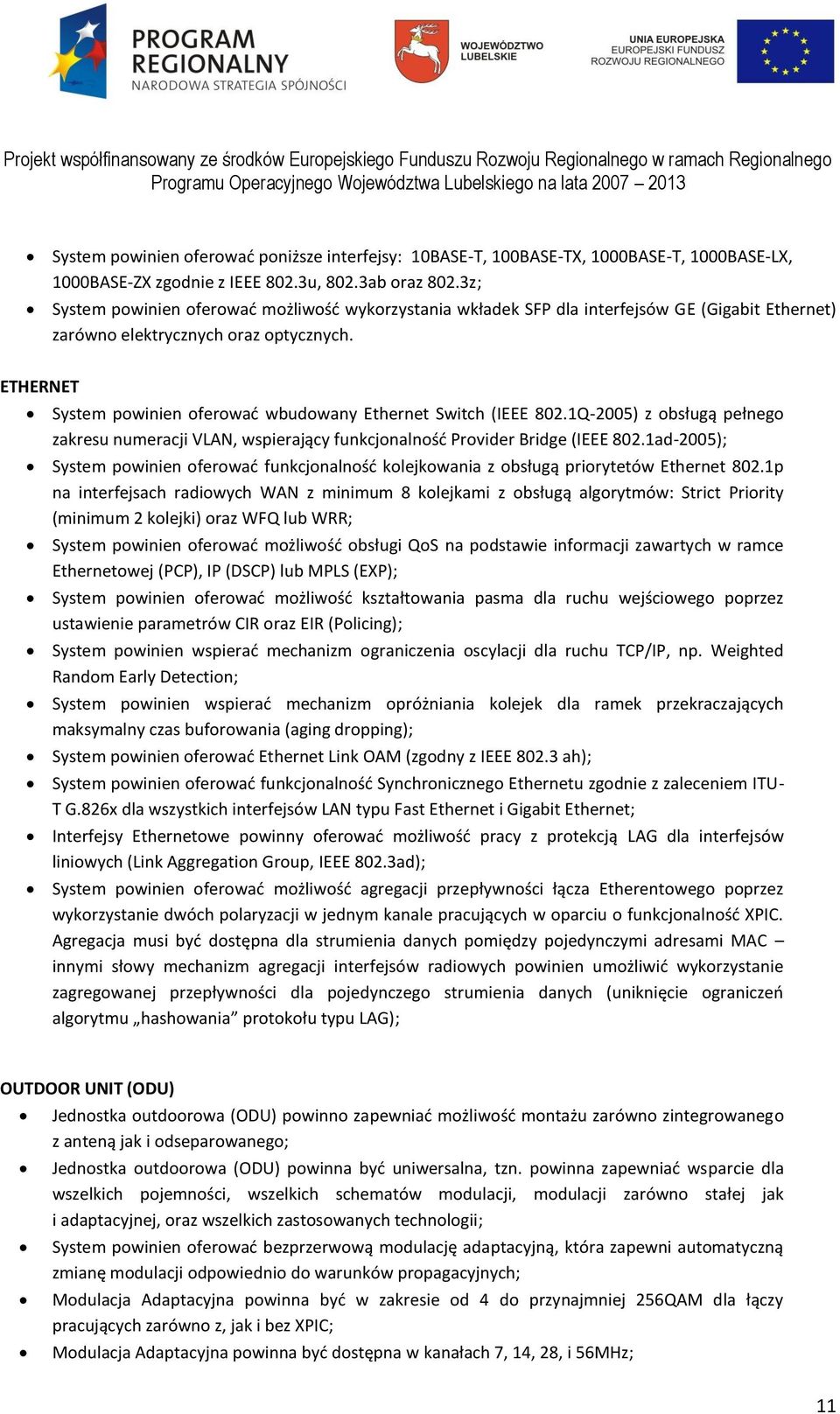

11 System powinien oferować poniższe interfejsy: 10BASE-T, 100BASE-TX, 1000BASE-T, 1000BASE-LX, 1000BASE-ZX zgodnie z IEEE 802.3u, 802.3ab oraz 802.3z; System powinien oferować możliwość wykorzystania wkładek SFP dla interfejsów GE (Gigabit Ethernet) zarówno elektrycznych oraz optycznych. ETHERNET System powinien oferować wbudowany Ethernet Switch (IEEE 802.1Q-2005) z obsługą pełnego zakresu numeracji VLAN, wspierający funkcjonalność Provider Bridge (IEEE 802.1ad-2005); System powinien oferować funkcjonalność kolejkowania z obsługą priorytetów Ethernet 802.1p na interfejsach radiowych WAN z minimum 8 kolejkami z obsługą algorytmów: Strict Priority (minimum 2 kolejki) oraz WFQ lub WRR; System powinien oferować możliwość obsługi QoS na podstawie informacji zawartych w ramce Ethernetowej (PCP), IP (DSCP) lub MPLS (EXP); System powinien oferować możliwość kształtowania pasma dla ruchu wejściowego poprzez ustawienie parametrów CIR oraz EIR (Policing); System powinien wspierać mechanizm ograniczenia oscylacji dla ruchu TCP/IP, np. Weighted Random Early Detection; System powinien wspierać mechanizm opróżniania kolejek dla ramek przekraczających maksymalny czas buforowania (aging dropping); System powinien oferować Ethernet Link OAM (zgodny z IEEE ah); System powinien oferować funkcjonalność Synchronicznego Ethernetu zgodnie z zaleceniem ITU- T G.826x dla wszystkich interfejsów LAN typu Fast Ethernet i Gigabit Ethernet; Interfejsy Ethernetowe powinny oferować możliwość pracy z protekcją LAG dla interfejsów liniowych (Link Aggregation Group, IEEE 802.3ad); System powinien oferować możliwość agregacji przepływności łącza Etherentowego poprzez wykorzystanie dwóch polaryzacji w jednym kanale pracujących w oparciu o funkcjonalność XPIC. Agregacja musi być dostępna dla strumienia danych pomiędzy pojedynczymi adresami MAC innymi słowy mechanizm agregacji interfejsów radiowych powinien umożliwić wykorzystanie zagregowanej przepływności dla pojedynczego strumienia danych (uniknięcie ograniczeń algorytmu hashowania protokołu typu LAG); OUTDOOR UNIT (ODU) Jednostka outdoorowa (ODU) powinno zapewniać możliwość montażu zarówno zintegrowanego z anteną jak i odseparowanego; Jednostka outdoorowa (ODU) powinna być uniwersalna, tzn. powinna zapewniać wsparcie dla wszelkich pojemności, wszelkich schematów modulacji, modulacji zarówno stałej jak i adaptacyjnej, oraz wszelkich zastosowanych technologii; System powinien oferować bezprzerwową modulację adaptacyjną, która zapewni automatyczną zmianę modulacji odpowiednio do warunków propagacyjnych; Modulacja Adaptacyjna powinna być w zakresie od 4 do przynajmniej 256QAM dla łączy pracujących zarówno z, jak i bez XPIC; Modulacja Adaptacyjna powinna być dostępna w kanałach 7, 14, 28, i 56MHz; 11

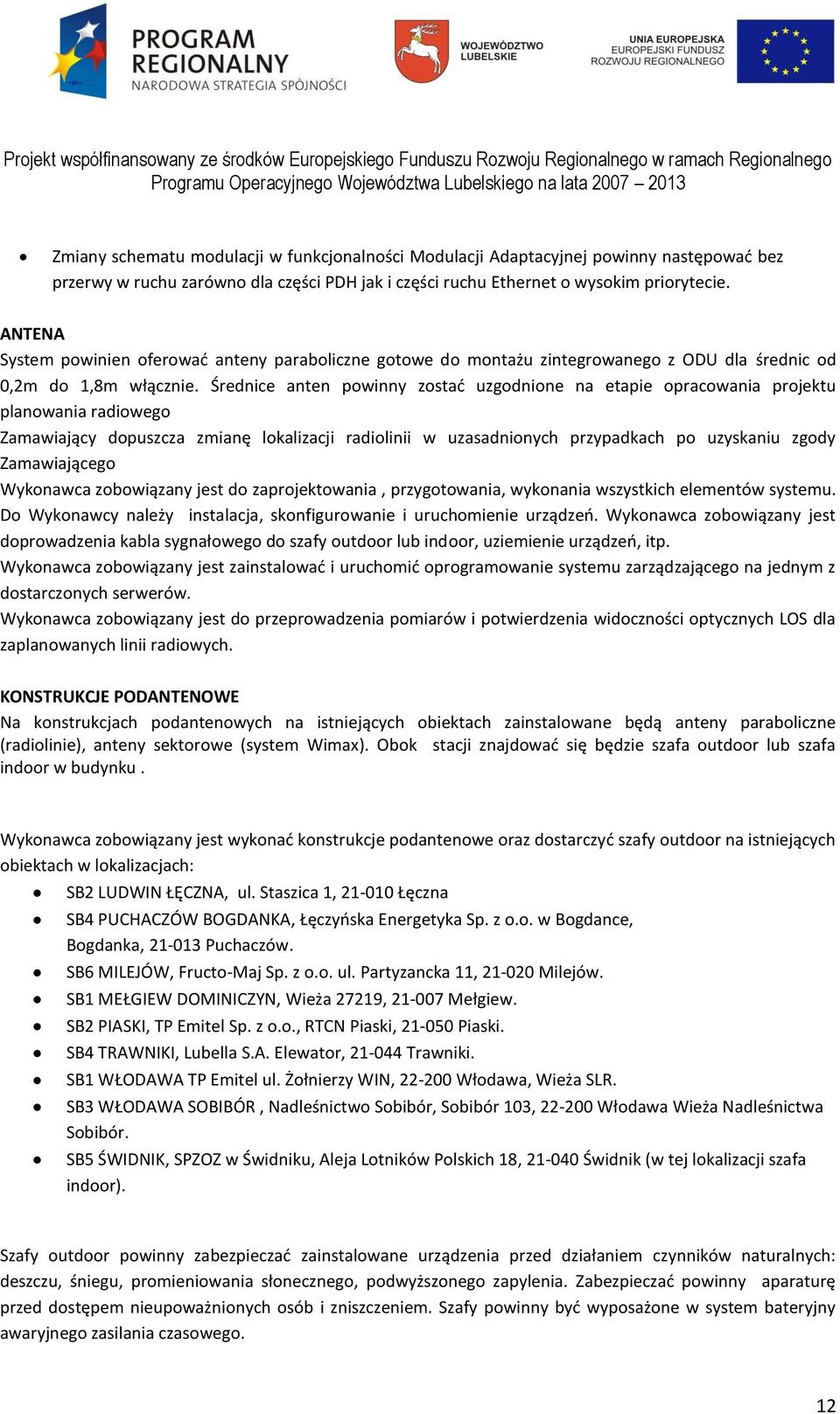

12 Zmiany schematu modulacji w funkcjonalności Modulacji Adaptacyjnej powinny następować bez przerwy w ruchu zarówno dla części PDH jak i części ruchu Ethernet o wysokim priorytecie. ANTENA System powinien oferować anteny paraboliczne gotowe do montażu zintegrowanego z ODU dla średnic od 0,2m do 1,8m włącznie. Średnice anten powinny zostać uzgodnione na etapie opracowania projektu planowania radiowego Zamawiający dopuszcza zmianę lokalizacji radiolinii w uzasadnionych przypadkach po uzyskaniu zgody Zamawiającego Wykonawca zobowiązany jest do zaprojektowania, przygotowania, wykonania wszystkich elementów systemu. Do Wykonawcy należy instalacja, skonfigurowanie i uruchomienie urządzeń. Wykonawca zobowiązany jest doprowadzenia kabla sygnałowego do szafy outdoor lub indoor, uziemienie urządzeń, itp. Wykonawca zobowiązany jest zainstalować i uruchomić oprogramowanie systemu zarządzającego na jednym z dostarczonych serwerów. Wykonawca zobowiązany jest do przeprowadzenia pomiarów i potwierdzenia widoczności optycznych LOS dla zaplanowanych linii radiowych. KONSTRUKCJE PODANTENOWE Na konstrukcjach podantenowych na istniejących obiektach zainstalowane będą anteny paraboliczne (radiolinie), anteny sektorowe (system Wimax). Obok stacji znajdować się będzie szafa outdoor lub szafa indoor w budynku. Wykonawca zobowiązany jest wykonać konstrukcje podantenowe oraz dostarczyć szafy outdoor na istniejących obiektach w lokalizacjach: SB2 LUDWIN ŁĘCZNA, ul. Staszica 1, Łęczna SB4 PUCHACZÓW BOGDANKA, Łęczyńska Energetyka Sp. z o.o. w Bogdance, Bogdanka, Puchaczów. SB6 MILEJÓW, Fructo-Maj Sp. z o.o. ul. Partyzancka 11, Milejów. SB1 MEŁGIEW DOMINICZYN, Wieża 27219, Mełgiew. SB2 PIASKI, TP Emitel Sp. z o.o., RTCN Piaski, Piaski. SB4 TRAWNIKI, Lubella S.A. Elewator, Trawniki. SB1 WŁODAWA TP Emitel ul. Żołnierzy WIN, Włodawa, Wieża SLR. SB3 WŁODAWA SOBIBÓR, Nadleśnictwo Sobibór, Sobibór 103, Włodawa Wieża Nadleśnictwa Sobibór. SB5 ŚWIDNIK, SPZOZ w Świdniku, Aleja Lotników Polskich 18, Świdnik (w tej lokalizacji szafa indoor). Szafy outdoor powinny zabezpieczać zainstalowane urządzenia przed działaniem czynników naturalnych: deszczu, śniegu, promieniowania słonecznego, podwyższonego zapylenia. Zabezpieczać powinny aparaturę przed dostępem nieupoważnionych osób i zniszczeniem. Szafy powinny być wyposażone w system bateryjny awaryjnego zasilania czasowego. 12

13 POWIAT ŁĘCZYŃSKI Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego 3. MONTAŻ, WYPOSAŻE I URUCHOMIE ORAZ WDROŻE STACJI BAZOWYCH WiMAX Stacje bazowe zainstalowane będą na istniejących obiektach na terenie realizacji inwestycji. 3.1 Montaż, konfiguracja, wyposażenie i uruchomienie stacji bazowych WiMAX na wymienionych stacjach: SB1 LUDWIN PIASECZNO SB2 LUDWIN ŁĘCZNA SB3 SPICZYN KIJANY SB4 PUCHACZÓW BOGDANKA SB5 ŁĘCZNA SB6 MILEJÓW SB7 CYCÓW SB1 MEŁGIEW DOMINICZYN SB2 PIASKI SB3 RYBCZEWICE SB4 TRAWNIKI SB5 ŚWIDNIK SB1 WŁODAWA SB2 WŁODAWA KOROLÓWKA SB3 WŁODAWA SOBIBÓR SB4 WYRYKI LUBIEŃ SB5 STARY BRUS KOŁACZE SB6 HANNA SB7 WOLA UHRUSKA SB8 HAŃSK SB9 URSZULIN WERESZCZYN Zamawiający dopuszcza zmianę lokalizacji stacji bazowych po uzgodnieniu projektu teletechnicznego. 3.2 Tabela rozplanowania sektorów systemu WiMAX: Nazwa Stacja Bazowa Rodzaj stacji SB1 LUDWIN PIASECZNO stacja trzysektorowa SB2 LUDWIN ŁĘCZNA stacja jednosektorowa SB3 SPICZYN KIJANY stacja trzysektorowa 13

14 POWIAT WŁODAWSKI POWIAT ŚWIDNICKI Projekt współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego SB4 PUCHACZÓW BOGDANKA stacja czterosektorowa SB5 ŁĘCZNA stacja czterosektorowa SB6 MILEJÓW stacja czterosektorowa SB7 CYCÓW stacja czterosektorowa SB1 MEŁGIEW DOMINICZYN stacja czterosektorowa SB2 PIASKI stacja czterosektorowa SB3 RYBCZEWICE stacja czterosektorowa SB4 TRAWNIKI SB5 ŚWIDNIK stacja czterosektorowa stacja czterosektorowa SB1 WŁODAWA stacja czterosektorowa SB2 WŁODAWA KOROLÓWKA stacja czterosektorowa SB3 WŁODAWA SOBIBÓR stacja czterosektorowa 14

15 SB4 WYRYKI LUBIEŃ stacja czterosektorowa SB5 STARY BRUS KOŁACZE stacja czterosektorowa SB6 HANNA stacja czterosektorowa SB7 WOLA UHRUSKA stacja czterosektorowa SB8 HAŃSK stacja czterosektorowa SB9 URSZULIN WERESZCZYN stacja czterosektorowa Powyższa tabela przedstawia minimalną ilość sektorów w danej lokalizacji. Powyższa tabela przedstawia minimalną ilość stacji bazowych na terenie realizacji inwestycji. W wyniku przeprowadzenia planowania radiowego ilość stacji bazowych może ulec zmianie za zgodą Zamawiającego. 3.3 Stacja Bazowa Systemu WiMAX Szerokopasmowy System Radiowy WiMAX. Wymagania minimalne: praca w paśmie licencjonowanym w zakresie 3.4GHz 3.8GHz; wykorzystanie kanałów radiowych o szerokości pasma 5, 7 i 10 MHz; moc emitowana 26 dbm; możliwość podłączenia 6 sektorów do jednej stacji bazowej; system musi być zgodny z e-2005; zasięg maksymalny nie mniej niż 20 km; interfejs stacji bazowej 100/1000BaseT; 15

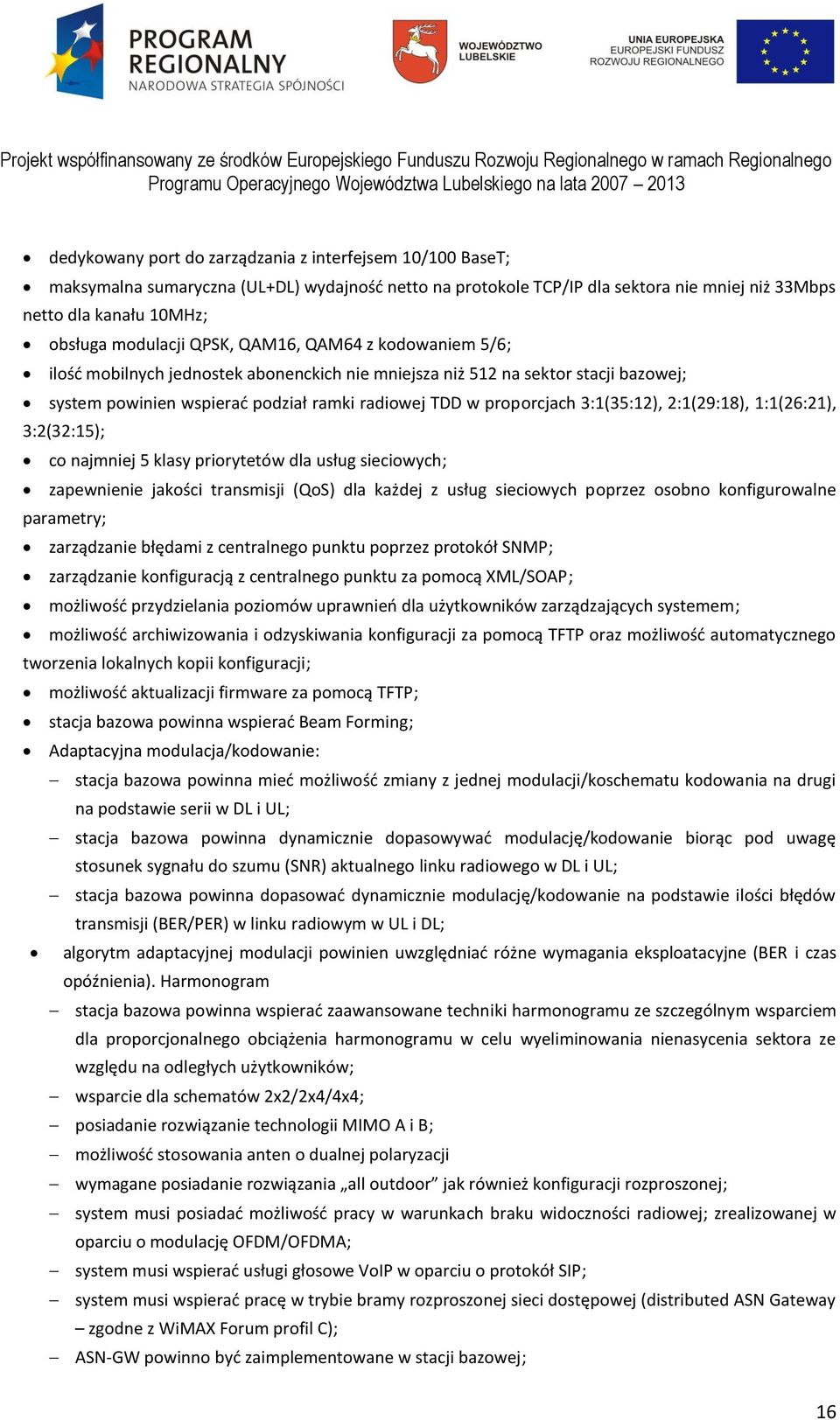

16 dedykowany port do zarządzania z interfejsem 10/100 BaseT; maksymalna sumaryczna (UL+DL) wydajność netto na protokole TCP/IP dla sektora nie mniej niż 33Mbps netto dla kanału 10MHz; obsługa modulacji QPSK, QAM16, QAM64 z kodowaniem 5/6; ilość mobilnych jednostek abonenckich nie mniejsza niż 512 na sektor stacji bazowej; system powinien wspierać podział ramki radiowej TDD w proporcjach 3:1(35:12), 2:1(29:18), 1:1(26:21), 3:2(32:15); co najmniej 5 klasy priorytetów dla usług sieciowych; zapewnienie jakości transmisji (QoS) dla każdej z usług sieciowych poprzez osobno konfigurowalne parametry; zarządzanie błędami z centralnego punktu poprzez protokół SNMP; zarządzanie konfiguracją z centralnego punktu za pomocą XML/SOAP; możliwość przydzielania poziomów uprawnień dla użytkowników zarządzających systemem; możliwość archiwizowania i odzyskiwania konfiguracji za pomocą TFTP oraz możliwość automatycznego tworzenia lokalnych kopii konfiguracji; możliwość aktualizacji firmware za pomocą TFTP; stacja bazowa powinna wspierać Beam Forming; Adaptacyjna modulacja/kodowanie: stacja bazowa powinna mieć możliwość zmiany z jednej modulacji/koschematu kodowania na drugi na podstawie serii w DL i UL; stacja bazowa powinna dynamicznie dopasowywać modulację/kodowanie biorąc pod uwagę stosunek sygnału do szumu (SNR) aktualnego linku radiowego w DL i UL; stacja bazowa powinna dopasować dynamicznie modulację/kodowanie na podstawie ilości błędów transmisji (BER/PER) w linku radiowym w UL i DL; algorytm adaptacyjnej modulacji powinien uwzględniać różne wymagania eksploatacyjne (BER i czas opóźnienia). Harmonogram stacja bazowa powinna wspierać zaawansowane techniki harmonogramu ze szczególnym wsparciem dla proporcjonalnego obciążenia harmonogramu w celu wyeliminowania nienasycenia sektora ze względu na odległych użytkowników; wsparcie dla schematów 2x2/2x4/4x4; posiadanie rozwiązanie technologii MIMO A i B; możliwość stosowania anten o dualnej polaryzacji wymagane posiadanie rozwiązania all outdoor jak również konfiguracji rozproszonej; system musi posiadać możliwość pracy w warunkach braku widoczności radiowej; zrealizowanej w oparciu o modulację OFDM/OFDMA; system musi wspierać usługi głosowe VoIP w oparciu o protokół SIP; system musi wspierać pracę w trybie bramy rozproszonej sieci dostępowej (distributed ASN Gateway zgodne z WiMAX Forum profil C); ASN-GW powinno być zaimplementowane w stacji bazowej; 16

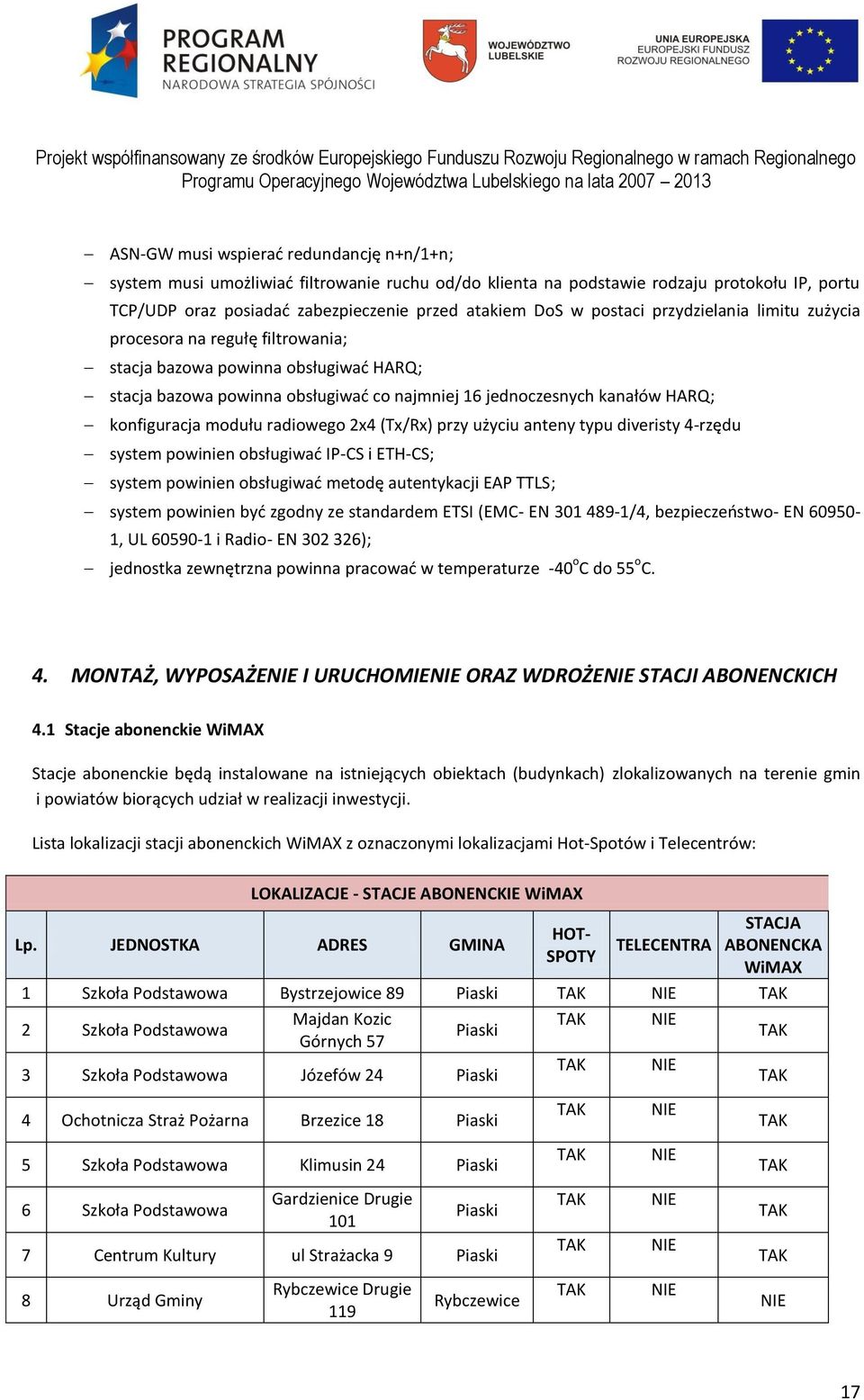

17 4. MONTAŻ, WYPOSAŻE I URUCHOMIE ORAZ WDROŻE STACJI ABONENCKICH 4.1 Stacje abonenckie WiMAX Stacje abonenckie będą instalowane na istniejących obiektach (budynkach) zlokalizowanych na terenie gmin i powiatów biorących udział w realizacji inwestycji. Lista lokalizacji stacji abonenckich WiMAX z oznaczonymi lokalizacjami Hot-Spotów i Telecentrów: LOKALIZACJE - STACJE ABONENCKIE WiMAX Lp. JEDNOSTKA ADRES GMINA ASN-GW musi wspierać redundancję n+n/1+n; system musi umożliwiać filtrowanie ruchu od/do klienta na podstawie rodzaju protokołu IP, portu TCP/UDP oraz posiadać zabezpieczenie przed atakiem DoS w postaci przydzielania limitu zużycia procesora na regułę filtrowania; stacja bazowa powinna obsługiwać HARQ; stacja bazowa powinna obsługiwać co najmniej 16 jednoczesnych kanałów HARQ; konfiguracja modułu radiowego 2x4 (Tx/Rx) przy użyciu anteny typu diveristy 4-rzędu system powinien obsługiwać IP-CS i ETH-CS; system powinien obsługiwać metodę autentykacji EAP TTLS; system powinien być zgodny ze standardem ETSI (EMC- EN /4, bezpieczeństwo- EN , UL i Radio- EN ); jednostka zewnętrzna powinna pracować w temperaturze -40 o C do 55 o C. HOT- SPOTY TELECENTRA STACJA ABONENCKA WiMAX 1 Szkoła Podstawowa Bystrzejowice 89 Piaski Majdan Kozic 2 Szkoła Podstawowa Piaski Górnych 57 3 Szkoła Podstawowa Józefów 24 Piaski 4 Ochotnicza Straż Pożarna Brzezice 18 Piaski 5 Szkoła Podstawowa Klimusin 24 Piaski 6 Szkoła Podstawowa Gardzienice Drugie 101 Piaski 7 Centrum Kultury ul Strażacka 9 Piaski 8 Urząd Gminy Rybczewice Drugie 119 Rybczewice 17

18 9 Budynek byłej szkoły w Pilaszkowicach 10 Zespół Szkół Pilaszkowice Drugie 168 Rybczewice Drugie 121 Rybczewice Rybczewice 11 Zespół Szkół Trawniki Trawniki 12 Zespół Szkół ul. Partyzancka 19 Mełgiew 13 Szkoła Podstawowa Krępiec, ul. Szkolna 3 Mełgiew 14 Świetlica Franciszków 47 Mełgiew 15 Szkoła Podstawowa Dominów 78 Mełgiew 16 Starostwo Powiatowe Powiatowe Centrum Pomocy Rodzinie Samodzielny Publiczny Zespół Opieki Zdrowotnej Al. J. Piłsudskiego 24 Al. J. Piłsudskiego 66 Al. J. Piłsudskiego Zarząd Dróg Powiatowych ul. Lubelska Muzeum Pojezierza Łęczyńsko- Włodawskiego ul. Czerwonego Krzyża 7 21 Liceum Ogólnokształcące ul. Szkolna 1 22 Zespół Szkół Ośrodek Opiekuńczo - Wychowawczy Poradnia Psychologiczno- Pedagogiczna ul. A. Frycza Modrzewskiego 24 ul. Sztabowa 2a ul. Partyzantów Dom Kultury ul. Partyzantów Ośrodek Szkolno- Wychowawczy ul. Partyzantów Powiatowy Urząd Pracy ul. Niecała Komenda Powiatowa Policji Wydział Geodezji Starostwa Powiatowego Al. J. Piłsudskiego 51 ul. Kościelna 7 30 Dom Pomocy Społecznej Różanka 117B 31 Powiatowy Inspektorat Nadzoru Budowlanego ul. Suchawska 9 Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski Powiat Włodawski 32 Urząd Gminy ul. Osiedlowa 4 Hańsk 18

19 33 Gminny Ośrodek Kultury ul. Osiedlowa 6 Hańsk 34 Dom Kultury Dubeczno Hańsk 35 Szkoła Podstawowa Kulczyn Hańsk 36 Urząd Gminy Stary Brus 47a Stary Brus 37 Zespół Szkół Stary Brus 94 Stary Brus 38 Centrum Kultury, Sportu i Rekreacji Stary Brus Stary Brus 39 Biblioteka Wołoskowola Stary Brus 40 Zespół Szkół ul. Szkolna 23 Urszulin 41 Urząd Gminy ul. Kwiatowa 35 Urszulin 42 Ośrodek Pomocy Społecznej 43 Szkoła Podstawowa ul. Lubelska 43 Wola Wereszczyńska 2 Urszulin Urszulin 44 Grabniak Grabniak Urszulin 45 Szkoła Podstawowa Korolówka 84a Włodawa 46 Szkoła Podstawowa Żuków 125 Włodawa 47 Szkoła Podstawowa Różanka Włodawa 48 Szkoła Podstawowa Orchówek Włodawa 49 Punkt Informacji Turystycznej Okuninka Włodawa 50 Budynek WC I Okuninka Włodawa 51 Budynek WC II Okuninka Włodawa 52 Urząd Gminy Al. Jana Pawła II 22 Włodawa 53 Szkoła Podstawowa Macoszyn Duży 5 54 Urząd Gminy ul. Parkowa 5 55 Gminny Ośrodek Sportu Sportowa 1 56 Szkoła Podstawowa Uhrusk 1 57 Szkoła Podstawowa ul. Szkolna 2 Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska 19

20 58 Gimnazjum ul. Gimnazjalna 34 Wola Uhruska 59 Szkoła Podstawowa Kaplonosy 73 Wyryki 60 Szkoła Podstawowa Wyryki 201 Wyryki 61 Budynek nr 78 Adampol Wyryki 62 Parafia Horostyta 85 Wyryki 63 Świetlica Suchawa Wyryki 64 Szkoła Podstawowa Dańce Hanna 65 Szkoła Podstawowa Dołhobrody Hanna 66 Biblioteka Hanna Hanna 67 Urząd Gminy Hanna Hanna 68 Szkoła Podstawowa Holeszów Hanna 69 Szkoła Podstawowa Zaświatycze Hanna 70 Szkoła Podstawowa Nadrybie PUCHACZÓW 71 Biblioteka Rynek 3 PUCHACZÓW 72 Biblioteka Ciechanki PUCHACZÓW 73 Szkoła Podstawowa Ostrówek PUCHACZÓW 74 Zespół Szkół ul. Mickiewicza 19 PUCHACZÓW 75 Urząd Gminy ul. Lubelska 22 PUCHACZÓW 76 Zakład Gospodarki Komunalnej Puchaczów PUCHACZÓW 77 Urząd Gminy Ludwin 51 LUDWIN 78 Biblioteka Ludwin 52 LUDWIN 79 Biblioteka Piaseczno 36 a LUDWIN 80 Biblioteka Zezulin Niższy 70 a LUDWIN 81 Zespół Szkół Ludwin Kolonia 20 LUDWIN 82 Szkoła Podstawowa Dratów 84 LUDWIN 20

21 83 Szkoła Podstawowa Piaseczno 37 LUDWIN 84 Szkoła Podstawowa Zezulin Niższy 70 LUDWIN 85 Zespół Szkół Ludwin 30 a LUDWIN 86 Biblioteka ul. Chełmska 27 CYCÓW 87 Świetlica Malinówka 71 a CYCÓW 88 Zespół Szkół ul. Chełmska 44 CYCÓW 89 Szkoła Podstawowa Świerszczów 13 b CYCÓW 90 Szkoła Podstawowa Bekiesza 31 CYCÓW 91 Szkoła Podstawowa Stawek 5 CYCÓW 92 Szkoła Podstawowa Garbatówka 9 CYCÓW 93 Świetlica Głębokie 6 CYCÓW 94 Szkoła Podstawowa Głębokie 4 CYCÓW 95 Oczyszczalna Kopina CYCÓW 96 Urząd Gminy ul. Rolnicza 3 CYCÓW 97 Klub integracji społecznej ul. Nowa 1 CYCÓW 98 Młodzieżowy Ośrodek Wychowawczy w Głębokiem Podgłębokie 1 a CYCÓW 99 Urząd Gminy ul. Partyzancka 13 a MILEJÓW 100 Ochotnicza Straż Pożarna Starościce MILEJÓW 101 Dom Spotkań Ludowych Łysołaje-Kolonia 29 MILEJÓW 102 Liceum Ogólnokształcące ul. Partyzancka 62 MILEJÓW 103 Zespół Szkół w Milejowie ul. Szkolna 1 MILEJÓW 104 Gminny Ośrodek Kultury ul. Fabryczna 1 MILEJÓW 105 Szkoła Podstawowa Białka 116 MILEJÓW 106 Przedszkole ul. Ogrodowa 10 MILEJÓW 21

22 107 Zespół Szkół Jaszczów 24 MILEJÓW 108 Szkoła Podstawowa Łańcuchów 19 MILEJÓW 109 Szkoła Podstawowa Łysołaje 120 MILEJÓW 110 Urząd Gminy Spiczyn 10c SPICZYN 111 Stowarzyszenie Ewangelizacyjne Koinonia Jan Chrzciciel 112 Ochotnicza Straż Pożarna 113 Oddział Opieki Długoterminowej Radzic Nowy 9 Zawieprzyce Kolonia 35 a Ludwików 11 a SPICZYN SPICZYN SPICZYN 114 Szkoła Podstawowa Spiczyn 8 a SPICZYN 115 Szkoła Podstawowa Jawidz 109 b SPICZYN 116 Szkoła Podstawowa Januszówka 33 a SPICZYN 117 Szkoła Podstawowa Charlęż 17 SPICZYN 118 Szkoła Podstawowa Zawieprzyce 121 SPICZYN 119 Biblioteka Spiczyn 8 a SPICZYN 120 Zespół Szkół Kijany 19 SPICZYN 121 Ośrodek Interwencji Kryzysowej w Kijanach Kijany 4 SPICZYN 122 Szkoła Podstawowa Zofiówka 85 ŁĘCZNA 123 Samodzielny Publiczny Zespół Opieki Zdrowotnej 124 Szkoła Podstawowa ul. Krasnystawska 52 Ciechanki Łęczyńskie 13 ŁĘCZNA ŁĘCZNA 125 Przedszkole ul. Tysiąclecia 1 ŁĘCZNA 126 Blok Spółdzielczy ul. Staszica 1 ŁĘCZNA 127 Przedszkole ul. Braci Wójcickich 29 ŁĘCZNA 128 Urząd Miejski Plac Kościuszki 5 ŁĘCZNA 129 Urząd Miejski Plac Kościuszki 22 ŁĘCZNA 130 Ochotnicza Straż Pożarna Łuszczów Kolonia ŁĘCZNA 22

23 131 Urząd Miejski Plac Kościuszki 1 ŁĘCZNA 132 Przedszkole 133 Zespół Obsługi Szkół i Przedszkoli 134 Centrum Kultury ul. Obrońców Pokoju 13 Al. Jana Pawła II 24 ul. Obrońców Pokoju 1 ŁĘCZNA ŁĘCZNA ŁĘCZNA 135 Budynek socjalny Pasternik 13 ŁĘCZNA 136 Biblioteka ul. Bożnicza 21 ŁĘCZNA 137 Biblioteka ul. Górnicza 12 ŁĘCZNA 138 Komenda Powiatowa Państwowej Straży Pożarnej w Łęcznej ul. Przemysłowa 18 ŁĘCZNA 139 Budynek mieszkalny Rynek III 35 ŁĘCZNA Ośrodek Pomocy Społecznej Środowiskowy Dom Samopomocy Towarzystwo Przyjaciół Ziemi Łęczyńskiej Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej ul. Jaśminowa 4 ul. Akacjowa 11 ul. Tysiąclecia 12 ul. Krasnystawska 54 ŁĘCZNA ŁĘCZNA ŁĘCZNA ŁĘCZNA 144 Zespół Szkół ul. Szkolna 3 ŁĘCZNA 145 Zespół Szkół ul. Staszica 17 ŁĘCZNA 146 Zespół Szkół ul. Bogdanowicza 9 ŁĘCZNA 147 Zespół Szkół ul. Jaśminowa 6 ŁĘCZNA 148 Zespół Szkół ul. Piłsudskiego 12 ŁĘCZNA Poradnia Psychologiczno- Pedagogiczna Powiatowe Centrum Pomocy Rodzinie ul Górnicza 3 ul. Staszica 9 ŁĘCZNA ŁĘCZNA 151 Kółka Rolnicze Witaniów 36 a ŁĘCZNA 152 Oczyszczalnia Stara Wieś Stara Wieś 120 ŁĘCZNA 153 Starostwo Powiatowe w Łęcznej Al. Jana Pawła II 95 a ŁĘCZNA 23

24 154 Przedszkole Nowogród ŁĘCZNA 155 Ochotnicza Straż Pożarna Wierzchowiska Pierwsze Piaski 156 Świetlica Kawęczyn 60 Piaski 157 Ochotnicza Straż Pożarna Majdan Kawęczyński 25a Piaski 158 Ochotnicza Straż Pożarna Kozice Górne Piaski 159 Świetlica Kolonia Siedliszczki Piaski 160 Ochotnicza Straż Pożarna Wola Piasecka Piaski 161 Ochotnicza Straż Pożarna Janówek Piaski 162 Ochotnicza Straż Pożarna Siedliszczki Piaski 163 Ochotnicza Straż Pożarna Giełczew Piaski 164 Ochotnicza Straż Pożarna Janowice Mełgiew 165 Szkoła Podstawowa Krzesimów 31 Mełgiew 166 Szkoła Podstawowa Jacków Mełgiew 167 Szkoła Podstawowa Podzamcze Mełgiew 168 Ochotnicza Straż Pożarna Minkowice 80 Mełgiew 169 Ochotnicza Straż Pożarna Wygnanowice Rybczewice 170 Ochotnicza Straż Pożarna Stryjno Kolonia Rybczewice 171 Ochotnicza Straż Pożarna Częstoborowice Rybczewice 172 Ochotnicza Straż Pożarna Podizdebno Rybczewice 173 Ochotnicza Straż Pożarna Izdebno Rybczewice 174 Ochotnicza Straż Pożarna Bazar Rybczewice 175 Urząd Gminy Rybczewice Drugie 119 Rybczewice 176 Ochotnicza Straż Pożarna Trawniki 1 Trawniki 177 Ochotnicza Straż Pożarna Biskupice, Rynek 2 Trawniki 178 Ochotnicza Straż Pożarna Dorohucza 134 Trawniki 24

25 179 Ochotnicza Straż Pożarna Oleśniki 242 Trawniki 180 Szkoła Podstawowa Pełczyn 64 a Trawniki 181 Ochotnicza Straż Pożarna Siostrzytów 100 b Trawniki 182 Ochotnicza Straż Pożarna Struża 16 Trawniki 183 Ochotnicza Straż Pożarna Osowa Hańsk 184 Ochotnicza Straż Pożarna Ujazdów Hańsk 185 Świetlica Kulczyn Hańsk 186 Świetlica Rudka Łowiecka Hańsk 187 Świetlica Dominiczyn 40 Stary Brus 188 Świetlica Hola 24 Stary Brus 189 Świetlica Kołacze 2 Stary Brus 190 Świetlica Lubowierz 16 Stary Brus 191 Świetlica Marianka 32 Stary Brus 192 Świetlica Wołoskowola 60 Stary Brus 193 Świetlica Zamołodycze 22 Stary Brus 194 Świetlica Stare Załucze Urszulin 195 Ochotnicza Straż Pożarna Wereszczyn Urszulin 196 Świetlica Andrzejów Urszulin 197 Szkoła Podstawowa Wytyczno 43 Urszulin 198 Świetlica Rózanka Włodawa 199 Świetlica Stawki Włodawa 200 Świetlica Suszno Włodawa 201 Świetlica Orchówek Włodawa 202 Świetlica Sobibór Włodawa 203 Świetlica Okuninka Włodawa 25

26 204 Świetlica Bytyń 205 Świetlica Kosyń 206 Świetlica Stulno 207 Świetlica Mszanka 208 Świetlica Piaski 209 Świetlica Siedliszcze 210 Świetlica Uhrusk 211 Hydrofornia Wola Uhruska 212 Świetlica Zbereże Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska Wola Uhruska 213 Biblioteka Horostyta 51 Wyryki 214 Świetlica Lipówka 25A Wyryki 215 Świetlica Krzywowierzba 49 Wyryki 216 Świetlica Zahajki 18 Wyryki 217 Świetlica Lubień Wyryki 218 Świetlica Kaplonosy 46 Wyryki 219 Świetlica Suchawa Wyryki 220 Świetlica Dołhobrody 111 Hanna 221 Dom Strażaka Janówka 9 Hanna 222 Świetlica Kuzawka 65 Hanna 223 Świetlica Lack 73 Hanna 224 Świetlica Holeszów Hanna 225 Ochotnicza Straż Pożarna Turowola Puchaczów 226 Szkoła Podstawowa Ostrówek Puchaczów 227 Ochotnicza Straż Pożarna Szpica Puchaczów 26

27 228 Budynek Wiejski Zawadów Puchaczów 229 Budynek Wiejski Jasieniec Puchaczów 230 Budynek Wiejski Albertów Puchaczów 231 Budynek Wiejski Wesołówka Puchaczów 232 Ochotnicza Straż Pożarna Brzeziny Puchaczów 233 Szkoła Podstawowa Nadrybie Puchaczów 234 Ochotnicza Straż Pożarna Zezulin Pierwszy 22 a Ludwin 235 Ochotnicza Straż Pożarna Piaseczno 36 a Ludwin 236 Ochotnicza Straż Pożarna Kaniwola 76 Ludwin 237 Ochotnicza Straż Pożarna Dratów 84 a Ludwin 238 Ochotnicza Straż Pożarna Czarny Las 7 b Ludwin 239 Ochotnicza Straż Pożarna Uciekajka Ludwin 240 Świetlica Jagodno 14 Ludwin 241 Świetlica Dratów Kolonia 19 Ludwin 242 Świetlica Zezulin Drugi 13 a Ludwin 243 Świetlica Grądy 22 a Ludwin 244 Świetlica Rogóżno 21 Ludwin 245 Świetlica Ludwinów 1 a Cyców 246 Świetlica Nowy Stręczyn 40 a Cyców 247 Świetlica Barki 18 Cyców 248 Szkoła Podstawowa Malinówka 62 Cyców 249 Świetlica Kopina 60 Cyców 250 Świetlica Zaróbka 11 Cyców 251 Świetlica Garbatówka 7 Cyców 252 Świetlica Świerszczów 26 Cyców 27

28 253 Świetlica Małków 8 Cyców 254 Świetlica Bekisza 36 Cyców 255 Świetlica Janowica 17 a Cyców 256 Dom Kultury ul. Chełmska 4 Cyców 257 Szkoła Podstawowa Łańcuchów Milejów 258 Biblioteka Zakrzów 25 Łęczna 259 Ochotnicza Straż Pożarna Januszówka 19 Spiczyn 260 Ochotnicza Straż Pożarna Ziółków 49 b Spiczyn 261 Urząd Gminy Cyców ul. Chełmska 42, Cyców Starostwo Powiatowe w ul. Niepodległości 262 Świdnik Świdniku Urząd Gminy Mełgiew ul. Partyzancka 2 Mełgiew 264 Urząd Gminy Piaski ul. Lubelska 77 Piaski 265 Urząd Gminy Wyryki Wyryki 154 Wyryki 266 Przedszkole Publiczne Nr 2 w Łęcznej 267 SB 1 LUDWIN PIASECZNO 268 SB 3 SPICZYN KIJANY 269 SB 5 ŁĘCZNA 270 SB 7 CYCÓW Ul. Staszica 19 Rozpłucie Drugie Ludwin Zespół Szkół w Kijanach, Kijany 19, Spiczyn Al. Jana Pawła II 95A, Łęczna Młodzieżowy Ośrodek Wychowawczy w Podgłębokiem, Podgłębokie 1A, Cyców Łęczna Ludwin Spiczyn Łęczna Cyców 271 SB 3 RYBCZEWICE Rybczewice Rybczewice 272 SB 2 WŁODAWA KOROLÓWKA 273 SB 4 WYRYKI LUBIEŃ Korolówka Osada, Włodawa Lubień, Wyryki Włodawa Wyryki 274 SB 5 STARY BRUS KOŁACZE Stary Brus Stary Brus 28

29 275 SB 6 HANNA Hanna Hanna 276 SB 7 WOLA UHRUSKA Wola Uhruska Wola Uhruska 277 SB 8 HAŃSK Hańsk Hańsk 278 SB 9 URSZULIN WERESZCZYN 279 SB2 LUDWIN ŁĘCZNA 280 SB4 PUCHACZÓW BOGDANKA Wereszczyn, Urszulin ul. Staszica 1, Łęczna Bogdanka Urszulin Łęczna Puchaczów RAZEM Mapy lokalizacji Mapa lokalizacji Hot Spotów i Telecentrów w Powiecie Łęczyńskim 29

30 4.2.2 Mapa lokalizacji Hot Spotów i Telecentrów na terenie miasta Łęczna 30

31 4.2.3 Mapa lokalizacji Hot Spotów i Telecentrów w Powiecie Włodawskim. 31

32 4.2.4 Mapa lokalizacji Hot Spotów na terenie miasta Włodawa. 32

33 4.2.5 Mapa lokalizacji Hot Spotów i Telecentrów w Powiecie Świdnickim: 33

34 4.3 Opis stacji abonenckich hot-spotów i telecentrów Stacja abonencka WiMAX składa się z: Konstrukcji podantenowej min 3 m. zapewniająca widoczność stacji bazowej; Stacji abonenckiej WiMAX. Stacja abonencka 250 szt. Wymagania minimalne: interfejsy sieciowe w jednostkach abonenckich: 10/100BaseT; jednostki abonenckie obsługujące pasmo 3,4-3,8GHz; terminale zewnętrzne i wewnętrzne jednostki abonenckie muszą zapewniać monitoring jakości pracy (performance monitoring); w ofercie powinny być dostępne również jednostki abonenckie posiadające możliwość pracy w czterech trybach (802.16e i d, TDD i FDD); terminal powinien obsługiwać protokół TR-69 dla zdalnej konfiguracji i zarządzania; terminale mobilne powinny wspierać protokół OMA-DM. Wykonawca zobowiązany będzie do dostawy, montażu, konfiguracji i uruchomienia poszczególnych elementów stacji abonenckiej. Hot-Spot składa się dodatkowo z: Punktu dostępowego WiFi zewnętrznego dwuzakresowego,; Routera dostępowego 1; Listwy przepięciowej; Szafki plastikowej (musi pomieścić router i listwę zasilającą) Telecentrum składa się urządzeń stacji abonenckiej, urządzeń Hot-Spotu oraz dodatkowo z: 2 szt. komputerów typu Notebook; 1 szt. urządzenia wielofunkcyjnego; zestawu alarmowego do Telecentrum. 34

35 Hot Spot schemat 35

36 Telecentrum - schemat W wymienionych poniżej miejscowościach może zaistnieć konieczność budowy masztów doświetlających o wysokości powyżej 10 m: Majdan Powiat Świdnicki Osowa Powiat Włodawski Zahajki Powiat Włodawski 36

37 4.3.2 Wymagania minimalne urządzeń zainstalowanych w lokalizacjach hot-spotów i telecentrów Punkt dostępowy WiFi dwuzakresowy zewnętrzny 1 80 szt. Wymagania minimalne: Obsługa standardów a/b/g/n obsługa MIMO min. 2x3:2 obsługa kanałów 20 i 40MHz obsługa prędkości PHY do 300Mbps obsługa agregacji ramek A-MPDU (Tx/Rx), A-MSDU (Tx/Rx) obsługa TxBF (transmit beamforming) dla min. klientów a/g Obsługa szerokiego zakresu kanałów radiowych: dla zakresu 2.4 GHz: min. 13 kanałów dla zakresu 5GHz (UNII-1 i UNII-2): min. 8 kanałów dla zakresu 5GHz (extended UNII-2): min. 8 kanałów Konfigurowalna moc nadajnika dla zakresu 2.4 GHz:do 100mW dla zakresu 5GHz (UNII-1 i UNII-2): do 100mW dla zakresu 5GHz (extended UNII-2): do 100mW Zgodność z protokołem CAPWAP (RFC 5415), zarządzanie przez kontroler WLAN z funkcjonalnościami: automatyczne wykrywanie kontrolera i konfiguracja poprzez sieć LAN optymalizacja wykorzystania pasma radiowego (ograniczanie wpływu zakłóceń, kontrola mocy, dobór kanałów, reakcja na zmiany) obsługa min. 16 BSSID definiowanie polityk bezpieczeństwa (per SSID) z możliwością rozgłaszania lub ukrycia poszczególnych SSID współpraca z systemami IDS/IPS uwierzytelnianie ruchu kontrolnego (z możliwością wykrywania użytkowników podszywających się pod punkty dostępowe) funkcjonalność w lub równoważna obsługa trybów pracy Split-MAC (tunelowanie ruchu klientów do kontrolera i centralne terminowanie do sieci LAN) oraz Local-MAC (lokalne terminowanie ruchu do sieci LAN) jednoczesna obsługa transferu danych użytkowników końcowych oraz monitorowania pasma radiowego (wykrywanie obcych punktów dostępowych i klientów WLAN, wireless IPS) obsługa Dynamic Frequency Selection (DFS) i Transmit Power Control (TPC) zgodnie z h obsługa szybkiego roamingu użytkowników pomiędzy punktami dostępowymi funkcjonalność r lub równoważna obsługa mechanizmów QoS: shaping/ ograniczanie ruchu do użytkownika, z możliwością konfiguracji per użytkownik obsługa WMM, TSPEC, U-APSD współpraca z urządzeniami o oprogramowaniem realizującym usługi lokalizacyjne wbudowany suplikant 802.1x możliwość uwierzytelnienia AP do infrastruktury sieciowej 37

38 Możliwość pracy w trybie kratowym (część AP dołączona do sieci kablowej, pozostałe formujące sieć w oparciu o medium radiowe) komunikacja między punktami dostępowymi bez medium kablowego, autoryzacja punktów dostępowych w oparciu o certyfikaty X.509, adresy MAC separacja trybu pracy poszczególnych zakresów radiowych (jeden dedykowany do obsługi klientów, drugi do komunikacji między punktami dostępowymi) z możliwością konfiguracji wyjątków (asocjacji użytkowników w zakresie przeznaczonym do komunikacji między AP oraz komunikacji między AP w zakresie przeznaczonym do obsługi użytkowników automatyczne formowanie sieci kratowej między punktami dostępowymi (optymalizacja tras z uwzględnieniem parametrów jakościowych połączenia, minimalizacja interferencji z możliwością awaryjnego przełączenia na inne pasmo) automatyczne włączanie nowych punktów do sieci (bez konieczności konfiguracji punktów dostępowych w miejscu instalacji) automatyczna ochrona kryptograficzna (AES) ruchu pomiędzy AP mechanizm kompatybilny dla wszystkich oferowanych modeli AP Zintegrowany moduł analizatora widma częstotliwościowego lub dedykowane urządzenie/urządzenia do analizy widma częstotliwościowego (dotyczy zakresów 2.4GHz i 5GHz): zakres częstotliwościowy zgodny z zakresem pracy modułów radiowych automatyczne wykrywanie i klasyfikacja źródeł interferencji (bluetooth, DECT, urządzenia mikrofalowe, urządzenia transmisji audio wideo, urządzenia zakłócające itp.) możliwość wizualizacji wyników analizy na stacji roboczej klasy PC (FFT, gęstość widma, spektrogram, zajętość kanałów, poziom mocy sygnałów) w czasie rzeczywistym Interfejs Gigabit Ethernet (10/100/1000) Zróżnicowane możliwości zasilania zasilacz sieciowy 230V AC zasilanie PoE (802.3af) w sposób zapewniający ich pełną wydajność Złącza dla anten, możliwość stosowania anten dookólnych, panelowych, wewnętrznych i zewnętrznych Obudowa przystosowana do warunków pracy w pomieszczeniach nie ogrzewanych, wiatach itp. (zakres temp. pracy min. od -20 do 50 st. C) Diodowa sygnalizacja stanu urządzenia z możliwością deaktywacji Certyfikat WiFi Alliance Anteny zewnętrzne dookólne punktu dostępowego działająca w paśmie 2,4 GHz posiadające zysk min. 4 dbi Anteny zewnętrzne dookólne punktu dostępowego działająca w paśmie 5 GHz posiadające zysk min. 4 dbi Konwerter PoE (802.3af) zgodny z wymaganiami producenta punktu dostępowego pozwalający na zasilanie punktu dostępowego w sposób zapewniający jego pełną wydajność Z uwagi na fakt, że punkty dostępowe będą instalowane na zewnątrz budynków należy przewidzieć stosowne obudowy i elementy mocujące 38

39 Punkt dostępowy WiFi dwuzakresowy zewnętrzny szt. Punkt dostępu bezprzewodowego (access point) Wymagania minimalne: obsługa standardów a/b/g/n: obsługa MIMO min. 2x3:2 obsługa kanałów 20 i 40MHz obsługa prędkości PHY do 300Mbps obsługa agregacji ramek A-MPDU (Tx/Rx), A-MSDU (Tx/Rx) obsługa TxBF (transmitbeamforming) dla klientów a/g obsługa zakresu kanałów radiowych: dla zakresu 2.4 GHz: min. 13 kanałów dla zakresu 5GHz (UNII-1 i UNII-2): min. 8 kanałów dla zakresu 5GHz (extended UNII-2): min. 8 kanałów konfigurowalna moc nadajnika dla zakresu 2.4 GHz:do 100mW dla zakresu 5GHz (UNII-1 i UNII-2): do 100mW dla zakresu 5GHz (extended UNII-2): do 100mW zgodność z protokołem CAPWAP (RFC 5415), zarządzanie przez kontroler WLAN z funkcjonalnościami: automatyczne wykrywanie kontrolera i konfiguracja poprzez sieć LAN optymalizacja wykorzystania pasma radiowego (ograniczanie wpływu zakłóceń, kontrola mocy, dobór kanałów, reakcja na zmiany) obsługa min. 16 BSSID definiowanie polityk bezpieczeństwa (per SSID) z możliwością rozgłaszania lub ukrycia poszczególnych SSID współpraca z systemami IDS/IPS uwierzytelnianie ruchu kontrolnego (z możliwością wykrywania użytkowników podszywających się pod punkty dostępowe) funkcjonalność w lub równoważna obsługa trybów pracy Split-MAC (tunelowanie ruchu klientów do kontrolera i centralne terminowanie do sieci LAN) oraz Local-MAC (lokalne terminowanie ruchu do sieci LAN) jednoczesna obsługa transferu danych użytkowników końcowych oraz monitorowania pasma radiowego (wykrywanie obcych punktów dostępowych i klientów WLAN, wireless IPS) obsługa Dynamic Frequency Selection (DFS) i Transmit Power Control (TPC) zgodnie z h obsługa szybkiego roamingu użytkowników pomiędzy punktami dostępowymi funkcjonalność r lub równoważna obsługa mechanizmów QoS: shaping/ ograniczanie ruchu do użytkownika, z możliwością konfiguracji per użytkownik obsługa WMM, TSPEC, U-APSD współpraca z urządzeniami o oprogramowaniem realizującym usługi lokalizacyjne wbudowany suplikant 802.1x możliwość uwierzytelnienia AP do infrastruktury 39

40 sieciowej możliwość pracy w trybie kratowym (część AP dołączona do sieci kablowej, pozostałe formujące sieć w oparciu o medium radiowe) komunikacja między punktami dostępowymi bez medium kablowego, autoryzacja punktów dostępowych w oparciu o certyfikaty X.509, adresy MAC separacja trybu pracy poszczególnych zakresów radiowych (jeden dedykowany do obsługi klientów, drugi do komunikacji między punktami dostępowymi) z możliwością konfiguracji wyjątków (asocjacji użytkowników w zakresie przeznaczonym do komunikacji między AP oraz komunikacji między AP w zakresie przeznaczonym do obsługi użytkowników automatyczne formowanie sieci kratowej między punktami dostępowymi (optymalizacja tras z uwzględnieniem parametrów jakościowych połączenia, minimalizacja interferencji z możliwością awaryjnego przełączenia na inne pasmo) automatyczne włączanie nowych punktów do sieci (bez konieczności konfiguracji punktów dostępowych w miejscu instalacji) automatyczna ochrona kryptograficzna (AES) ruchu pomiędzy AP mechanizm kompatybilny dla wszystkich oferowanych modeli AP możliwość pracy autonomicznej po wymianie oprogramowania zmiana trybu pracy musi być bezkosztowa w okresie trwania gwarancji zarządzanie przez HTTPS, SSH, dedykowany port szeregowy, SNMP obsługa min. 16 SSID współpraca z serwerami autoryzacyjnymi RADIUS (konfigurowane per SSID) obsługa WPA/WPA2, 802.1x (z możliwością tworzenia lokalnej bazy użytkowników) obsługa mechanizmów QoS (WMM, priorytetyzacja) i wsparcie dla VoWLAN obsługa trybów AP, repeater, bridge konfiguracja polityk bezpieczeństwa per SSID możliwość filtrowania ruchu (w oparciu o MAC, adresy i protokoły IP, porty TCP/UDP) uwierzytelnianie ruchu kontrolnego obsługa szybkiego roamingu pomiędzy punktami dostępowymi możliwość eksportu logów z wykorzystaniem SYSLOG interfejs Gigabit Ethernet (10/100/1000) zróżnicowane możliwości zasilania zasilacz sieciowy 230V AC zasilanie PoE (802.3af) w sposób zapewniający ich pełną wydajność; złącza dla anten, możliwość stosowania anten dookólnych, panelowych, wewnętrznych i zewnętrznych obudowa przystosowana do warunków pracy w pomieszczeniach nie ogrzewanych, wiatach itp. ( o C); diodowa sygnalizacja stanu urządzenia z możliwością deaktywacji; Certyfikat WiFi Alliance; Anteny zewnętrzne dookólne punktu dostępowego działająca w paśmie 2,4 GHz posiadające zysk min. 4 dbi; 40
