1 TEMAT OPRACOWANIA: OPIS PRZEDMIOTU ZAMÓWIENIA BUDOWA RODZINNEGO KOMPLEKSU SPORTOWO -REKREACYJNEGO PRZY SZKOLE PODSTAWOWEJ NR 44 I PUBLICZNYM GIMNAZJUM NR 22 W ŁODZI UL. KUSOCIŃSKIEGO 100 (Projekt realizowany w ramach budżetu obywatelskiego na rok 2016 zadanie P0017 "Strefa Aktywności dla zdrowia" - budowa rodzinnego kompleksu sportowo-rekreacyjnego.) INWESTOR : SZKOŁA PODSTAWOWA NR Łódź, ul. Kusocińskiego 100 Działki nr: 73, 69/2 obręb P-22 ADRES BUDOWY : Łódź, ul. Kusocińskiego 100 OPRACOWAŁ : Tomasz Karaczko - Przedsiębiorstwo Wielobranżowe IKAR Iwona Karaczko, Łódź ul. Pomorska 290/292 MARZEC 2016

2 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY. Spis treści: 1. Podstawa opracowania. 2. Przedmiot inwestycji. 3. Lokalizacja i istniejący stan zagospodarowania terenu. 4. Projektowane zagospodarowanie terenu. 5. Zestawienie elementów zagospodarowania terenu. 6. Rozwiązania techniczne poszczególnych stref kompleksu. 6.1 Korty tenisowe. 6.2 Boisko do siatkówki plażowej. 6.3 Bieżnia i skocznia w dal. 6.4 Strefa fitness. 7. Ogrodzenie terenu, ogrodzenie strefy fitness, piłkochwyty. 8. Utwardzenia. 9. Elementy wyposażenia boiska i kortów. 10. Elementy wyposażenia strefy fitness. 11. Elementy małej architektury. 12. Budynek gospodarczy. 13. Zabezpieczenia pożarowe. 14. Uwagi i zalecenia końcowe. 15. Karty techniczne. 2. CZĘŚĆ RYSUNKOWA Rys.1 Projekt zagospodarowania terenu... skala 1:500 Rys.2 Kort tenisowy... skala 1:200 Rys.3 Boisko do siatkówki plażowej... skala 1:20/1:100 Rys.4 Skok w dal... skala 1:100 Rys.5 Piłkochwyty o wysokości 6,00 m... skala 1:50 Rys.6 Przekrój nawierzchni bieżni i rozbiegu skoczni w dal... skala 1:15 Rys.7 Przekrój nawierzchni boiska do siatkówki plażowej... skala 1:15 Rys.8 Przekrój nawierzchni kortu tenisowego... skala 1:15 2

3 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Rys.9 Przekrój nawierzchni ciągów pieszych... skala 1:15 Rys.10 Ogrodzenie zewnętrzne - przęsło... skala 1:25 Rys.11 Ogrodzenie zewnętrzne brama wejściowa... skala 1:50 Rys.12 Ogrodzenie zewnętrzne brama serwisowa... skala 1:50 3

4 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 1. OPIS TECHNICZNY 1. Podstawa opracowania. Projekt techniczny opracowano na zlecenie Zamawiającego. Za podstawę do opracowania przyjęto następujące materiały: Obowiązujące przepisy i normatywy techniczne. Ustalenia danych wyjściowych do projektowania uzgodnionych z Inwestorem. Wizja lokalna w terenie; Mapę sytuacyjno-wysokościową działek. 2. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa kompleksu sportowego-rekreacyjnego w skład którego wchodzić będzie: dwa korty tenisowe o nawierzchni z mączki ceglanej, boisko do siatkówki plażowej, bieżnia 4 - torowa - 60 metrowa wraz z skocznią w dal o nawierzchni poliuretanowej oraz strefa fitness na terenie Szkoły Podstawowej nr 44 i Publicznego Gimnazjum nr 22 w Łodzi. Kompleks będzie ogrodzony. Korty tenisowe i boisko do siatkówki plażowej będą wyposażone w piłkochwyty. 3. Lokalizacja i istniejący stan zagospodarowania terenu. Obiekt będący przedmiotem niniejszego opracowania zaprojektowano na terenie działek o nr ewidencyjnych 73, 69/2. Przedmiotowy teren jest płaski, z nasadzeniami zieleni w granicach działek. Wysokości bezwzględne oscylują na poziomie ok. 189,70 m n.p.m. a 190,50 m n.p.m. Istniejące budynki szkoły zlokalizowane są w północnych częściach działek. 4. Projektowane zagospodarowanie terenu. Projekt zakłada wykonanie kompleksu sportowo-rekreacyjnego w zakresie obejmującym: - wykonanie kortu tenisowego na podbudowie z kruszyw boiska o nawierzchni z mączki ceglanej, o wymiarach użytkowych 35,00 m x 19,00 m i wyposażenie go w niezbędne urządzenia - wykonanie bieżni o nawierzchni poliuretanowej na podbudowie asfaltowej, czterotorowej o wymiarach 72,16 m x 5,29 m 4

5 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ - wykonanie na przedłużeniu bieżni w sposób pokazany w części graficznej, skoczni do skoku w dal z rozbiegiem na podbudowie asfaltowej, o nawierzchni poliuretanowej i wymiarach skoczni 8,16 m x 4,16 m - wykonanie boiska do siatkówki plażowej o nawierzchni piaskowej z piasku płukanego (średnio lub drobnoziarnistego) na podbudowie żwirowej, o wymiarach użytkowych 24,00 m x 12,00 m i wyposażenie go w niezbędne urządzenia - wykonanie w obrębie istniejącego ogrodzenia strefy fitness o nawierzchni częściowo trawiastej a częściowo z kostki betonowej o wymiarach użytkowych 27,30 m x 17,50 m. W strefie tej zlokalizowane będą obiekty małej architektury: elementy siłowni zewnętrznej, stoły do tenisa, stoły rekreacyjne do gry w szachy, piaskownica, ławki - wyremontowanie istniejącego kortu tenisowego o wymiarach użytkowych 34,75 m x 15,85 m. (prace remontowe będą polegały na rozbiórce istniejącego ogrodzenia, uzupełnieniu nawierzchni z mączki ceglanej i wyposażenie kortu w niezbędne urządzenia) - wykonanie piłkochwytów rozdzielających poszczególne strefy kompleksu - montaż modułowego budynku gospodarczego nie związanego trwale z podłożem - wykonanie ogrodzenia całego kompleksu z furtką i bramą wejściową oraz bramą serwisową 5. Zestawienie elementów zagospodarowania działki. - nawierzchnia kortów z mączki ceglanej 1215,80 m 2 - nawierzchnia poliuretanowa bieżni rozbiegu skoczni w dal 399,00 m 2 - nawierzchnia piaskowa boiska do siatkówki plażowej 288,00 m 2 - nawierzchnia piaskowa skoczni w dal 33,95 m 2 - nawierzchnie utwardzone z kostki betonowej (strefa fitness) 123,70 m 2 - nawierzchnie utwardzone z kostki betonowej (komunikacja) 315,60 m 2 - nawierzchnie trawiaste (strefa fitness) 354,10 m 2 - nawierzchnie trawiaste (pozostałe) 368,20 m 2 - piłkochwyty wys. 6,00 m 219,00 mb - ogrodzenie strefy fitness (istniejące) 89,60 mb - ogrodzenie zewnętrzne wys. 2,00 m 260,00 mb 6. Rozwiązania techniczne poszczególnych stref kompleksu. 6.1 Korty tenisowe. Podbudowa Podbudowę projektuje się z następujących warstw: 5

6 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ - grunt rodzimy wg. warunków gruntowych ( dno wykopu dogęścić dodatkowo na głębokość 0,5 m do Is > 0,95) - warstwa odsączająca z piasku gruboziarnistego o gr. ok. 10 cm - zagęszczona warstwa nośna z kruszywa kamiennego o frakcjach mm o gr. ok.25 cm Nawierzchnia - warstwa dynamiczna z mączki ceglanej G 5 (mączka gruba z dodatkiem gliny mielonej w stosunku 5:1) - warstwa wierzchnia z mączki ceglanej D 10 (mączka drobna z dodatkiem gliny mielonej w stosunku 10:1) - zagęszczona warstwa nośna z kruszywa kamiennego o frakcjach mm o gr. ok. 25 cm Nawierzchnię należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży betonowych 8x30x100cm układanych na ławie z betonu C12/15 z oporem. Na nawierzchni wyprofilować spadek o wartości 0,5%. Wymiary pola gry kortów tenisowych: 10,97 m x 23,77 m. Linie w kolorze białym o szerokości 5 cm. 6.2 Boisko do siatkówki plażowej Podbudowa Podbudowę projektuje się z następujących warstw: - grunt rodzimy wg. warunków gruntowych ( dno wykopu dogęścić dodatkowo na głębokość 0,5 m do Is > 0,95) - kruszywo naturalne zagęszczone 0-31,5 mm 10 cm, - podsypka piaskowa zagęszczona 10 cm - geowłóknina separująco-wzmacniająca Dno piasku (nad warstwą żwiru) należy wyprofilować ze spadkiem do środka boiska i wyłożyć geowłokniną w celu zabezpieczenia piasku przed mieszaniem się z podbudową W środku należy wykonać dół odwadniający 7,6x1x0,5 m wypełniony tłuczniem kamiennym. Nawierzchnia Nawierzchnię projektuje się z warstwy 20 cm piasku płukanego średniego /drobnego nie może być pylący) Ograniczenie terenu krawężnikiem z nakładką w postaci poduszki gumowej w kolorze białym. Krawężnik ułożyć na ławie z betonu C12/15 z oporem. Wymiary pola gry boiska do siatkówki plażowej 8,00 m x 16,0 m 6

7 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Na powierzchni będą czasowo montowane pasy o szerokości 5 cm (kolor granatowy) wytyczające pole do gry. Elementy mocujące muszą być wykonane z miękkiego i elastycznego materiału. 6.3 Bieżnia i skocznia w dal Podbudowa Podbudowę projektuje się z następujących warstw: - grunt rodzimy wg. warunków gruntowych ( dno wykopu dogęścić dodatkowo na głębokość 0,5 m do Is > 0,95 - zagęszczona podsypka z piasku kopanego o gr. ok. 10 cm (w zależności od gr. koniecznej do wymiany warstwy nasypu niekontrolowanego) - zagęszczona warstwa z kruszywa kamiennego o frakcjach mm o gr. ok.15 cm - zagęszczona warstwa z kruszywa kamiennego o frakcjach 0,075-4 mm o gr. ok. 5 cm - asfaltobeton zamknięty 3,0 cm - asfaltobeton częściowo zamknięty 4,0 cm Nawierzchnia Elastyczna nawierzchnia sportowa poliuretanowo-gumowa o grubości 15 mm (8 mm+7 mm) -warstwa wierzchnia użytkowa: mieszanina lepiszcza poliuretanowego i granulatu EPDM (min. 7 mm) -warstwa podkładowa mieszanina lepiszcza poliuretanowego i granulatu SBR (min. 8 mm) Nawierzchnia powinna spełniać wymagania normy PN-EN i posiadać atest PZH Granulat EPDM musi być z pierwotnej produkcji, barwiony w masie. Nawierzchnię należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży betonowych 8x30x100cm układanych na ławie z betonu C12/15 z oporem. Na nawierzchni wyprofilować spadek poprzeczny o wartości 1,0 %. Bieżnia o łącznej długości 72,16 m, szerokości całkowitej 5,29 m ( wraz z obrzeżami) i szerokości toru pomiędzy liniami 1,22 m, odporna na obuwie z kolcami. Zaprojektowano pas startowy o długości 2m. oraz pas końcowy o długości 10m, pozwalający na bezpieczne zakończenie biegu. Na przedłużeniu bieżni zaprojektowano zeskocznię do skoku w dal o wymiarach 4,16 m x8,16 m; o obrzeżach z nakładką w postaci poduszki gumowej w kolorze białym. Deska do odbicia z żywic epoksydowych montowana w skrzyni aluminiowej w nawierzchni rozbiegu. Rozbieg o nawierzchni poliuretanowej zaprojektowano jako wykorzystanie jednego z pasów bieżni. Na poliuretanowej bieżni projektuje się cztery tory rozgraniczone liniami o szerokości 5 cm. Linie wykonane farbą poliuretanową w kolorze białym metodą natryskową. 7

8 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 6.4 Strefa fitness Projektowana strefa fitness będzie posiadała nawierzchnię częściowo trawiastą a częściowo z kostki betonowej. Przyjęto następujący układ warstw w przekroju nawierzchni z kostki betonowej ( od najniższej): Grunt rodzimy Warstwa 15 cm zagęszczonego piasku z cementem Kostka brukowa betonowa gr. 6 cm 7. Ogrodzenie terenu, ogrodzenie strefy fitness, piłkochwyty. 7.1 Ogrodzenie terenu. Rozstaw słupków co 2,5 m. Panele ogrodzeniowe wysokości 173 cm, szerokości 250 cm o wymiarach oczka 5x20 i 5x5 cm mocowane do słupków stalowych. Panele ogrodzeniowe wykonane z profili stalowych oraz prętów Ø 5 mm. Ogrodzenie panelowe cynkowane ogniowo i malowane proszkowo. Panele ogrodzeniowe mocowane są do słupka za pomocą obejm montażowych zgodnie z technologia zalecana przez producenta ogrodzenia. Słupki ogrodzeniowe wykonane z profilu zamkniętego 60x40x2 mm. Słupki ogrodzeniowe cynkowane ogniowo i malowane proszkowo. Słupki ogrodzeniowe zakończone zaślepką. Fundament pod słupki betonowy 50x50x100 cm. Podmurówka w formie płyty betonowej długości 250 cm, wysokości 30 cm zagłębiona w ziemi na głębokości 10 cm. Ogrodzenie wyposażone w bramy i furtki systemowe tzn. - Brama dwuczęściowa rozwierana wejściowa (długość: 300 cm [ cm] wysokość: 200 cm) - szt. 1 - Brama dwuczęściowa rozwierana (długość: 360 cm wysokość: 200: cm)- szt. 1 Wysokość bramy w nawiązaniu do ogrodzenia, Słupki bramowe 100x100x4 mm Słupki bramowe cynkowane ogniowo Słupki bramowe zakończone zaślepką Fundament pod słupki bramowe (i do furtki) 80x80x120 cm betonowy Bramy i furtki zamykane na zamek, Lokalizacja bramy i furtek zgodnie z załączonym rysunkiem zagospodarowania terenu 8

9 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 7.2 Ogrodzenie strefy fitness. Ogrodzenie istniejące. Rozstaw słupków co 2,0 m. Panele ogrodzeniowe wysokości 140 cm, szerokości 200 cm wykonane z siatki zgrzewanej o wymiarach oczka 5x5 cm mocowanej w ramach z kątownika 50x50x3 mm. Słupki ogrodzeniowe wykonane z kształtowników walcowanych kątowników 80x80x5 mm i teowników 80x80x5 mm. Należy zdemontować istniejącą furtkę uzupełnić ogrodzenie oraz zamontować nową furtkę w miejscu projektowanym. Elementy ogrodzenia należy oczyścić, zabezpieczyć antykorozyjnie i pomalować. 7.3 Piłkochwyty. Zaprojektowano systemowe piłkochwyty o wysokości 6,0 m, na niezależnych słupach. Wszelkie elementy ogrodzeniowe powinny być dostarczone na plac budowy w stanie kompletnym tj. słupki stalowane ocynkowane malowane proszkowo, systemowe elementy do mocowania odciągów, linek itp. Niedopuszczalne jest jakiekolwiek spawanie i malowanie elementów stalowych na budowie. Opis elementów piłkochwytów: fundamenty pod piłkochwyty- prefabrykowana stopa fundamentowa z betonu B-20 o wymiarach 0,35x0,35x1,20 m osadzenia słupków 1,2 m poniżej poziomu terenu. elementy piłkochwytów -słupki z kształtowników stalowych Ø80/5mm wysokość słupa 600cm +120 cm, rozstaw bazowy pomiędzy słupami 300 cm, -siatka piłkochwytu z sieci sznurkowej węzłowej PP/PE oczka 45x45 mm ze sznurka plecionego Ø5mm impregnowanego w masie UV, dół siatki z wszytą linią ołowiową 0,2kg/m w podwójnej taśmie, z mocowaniem do podłoża - linka stalowa podtrzymująca siatkę Ø4mm, karabińczyki do mocowania siatki z linką uwaga : piłkochwyty montować zgodnie z instrukcja producenta ogrodzenia. 8. Utwardzenia Przyjęto następujący układ warstw w przekroju ciągu pieszego ( od najniższej): Grunt rodzimy Warstwa 15 cm zagęszczonego piasku z cementem Kostka brukowa betonowa gr. 6 cm 9

10 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 9. Elementy wyposażenia boiska i kortów. W ramach inwestycji planuje sie dostawę i montaż następujących elementów wyposażenia : 1) boisko do siatkówki plażowej - słupki do siatkówki aluminiowe wielofunkcyjne z płynną regulacją wysokości 1 komplet - tuleja mocująca słupka aluminiowego (f133 mm), stalowa z deklem, wersja do siatkówki plażowej 2 sztuki - siatka do siatkówki plażowej czarna z antenkami, gr. splotu 3 mm PP, obszyta z czterech stron taśmą, boki usztywnione 1 sztuka - osłony słupków turniejowych do siatkówki (gąbka o grubości 5 cm pokryta skadenem na konstrukcji wzmacniającej) zapinane na rzepy 2) korty tenisowe - słupki do tenisa aluminiowe owalne z wewnętrznym naciągiem siatki 2 komplety - tuleja montażowa słupka do tenisa ziemnego cynkowana ogniowo (f133 mm), stalowa z deklem 4 sztuki - siatka tenisa ziemnego czarna, gr. splotu 2 mm PE - walec ręczny do pielęgnacji kortów waga kg Należy wykonać doprowadzenie wody i zainstalowanie nowej polewaczki od istniejącej do lokalizacji pomiędzy projektowanymi kortami 10. Elementy wyposażenia strefy fitness. 1) Elementy siłowni zewnętrznej. Pięć zestawów składających się z dwóch urządzeń na wspólnej konstrukcji wsporczej. Zestaw nr 1 Sztanga w leżeniu Urządzenie do ćwiczeń mięśni klatki piersiowej Zestaw nr 2 Drabinka Steper Zestaw nr 3 Twister Wahadło Zestaw nr 4 Narciarz zjazdowy Rowerek Zestaw nr 5 Narciarz biegowy Biegacz 2) Stół do tenisa 1 szt. - Blat stołu wykonany z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany i lakierowany 10

11 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ - Siatka do gry wykonana z blachy stalowej gr.5 mm - Całość urządzenia usztywniona jest dwoma kątownikami stalowymi o wymiarach 75x50x1630mm - Wszystkie elementy stalowe w urządzeniu mają być ocynkowane metodą ogniową - Blat stołu po obwodzie chroniony listwą aluminiową zapobiegającą obiciom - Urządzenie powinno posiadać Certyfikat na zgodność z normą PN-EN ) Stolik rekreacyjny do gry w szachy 2 szt. - Konstrukcja urządzenia wykonana jest z rur 76,1x3,2mm, oraz 114,3x4mm - Całość urządzenia powinna być ocynkowana metodą ogniową - Szlifowany i lakierowany blat stołu powinien być odporny na działanie czynników atmosferycznych Obrzeże blatu powinno wykończone profilowaną listwą aluminiową - Siedziska wykonane z tworzywa sztucznego - Na blacie stolika powinna być umieszczona szachownica z kostki granitowej 4) Piaskownica Wykonana z drewna sosnowego impregnowanego i pomalowanego. Wymiary 4,00 x 3,00 m x 0,30 m ( dł. x szer. x wys.) Szczegółowe opisy urządzeń znajdują się w załączonych kartach technicznych 11. Elementy małej architektury. 1) Ławki 10 szt. Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo-ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180x45x45 cm. 2) Kosze na śmieci 5 szt. Kosz z blachy ocynkowanej, malowanej proszkowo w kolorze niebiesko-pomarańczowym, nawiązującym do koloru nawierzchni o pojemności 40l. 11

12 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 3) Stojaki na rowery 2 szt. Stojak na rowery 6 - stanowiskowy Stojak metalowy wykonany z profili i rur zabezpieczony przed warunkami zewnętrznymi lakierowanie farbami proszkowymi poliestrowymi. Wymiary 265x42x31 cm 12. Budynek gospodarczy. Budynek segmentowy typowy nie związany trwale z gruntem. Wymiary ok. dł. 6,20m x szer. 2,40 m x wys. 2,80 m - ściany z płyty warstwowej - drzwi z zamkiem - 3 okna PCV z roletami - blacha trapezowa na dachu - podłoga z płyt wodoodpornych - wykładzina podłogowa PCV 13. Zabezpieczenie pożarowe. Wykonawca robót powinien przestrzegać przepisów ochrony przeciwpożarowej, utrzymywać sprawny sprzęt przeciwpożarowy. Materiały łatwopalne powinny być składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. 14. Uwagi i zalecenia końcowe. Materiały budowlane oraz elementy prefabrykowane powinny odpowiadać atestom technicznym aprobatom oraz ustaleniom odnośnych norm. Elementy wyposażenia sportowego wymagają dopuszczenie do stosowania na zewnątrz. Przed przystąpieniem do robót wykonawca jest zobowiązany do zapoznania się z pełną dokumentacją budowlaną. W sprawach nie określonych dokumentacją obowiązują: _ Warunki techniczne wykonywania i odbioru robót budowlanych _ Normy Polskiego Komitetu Normalizacyjnego _ Instrukcje, wytyczne i warunki techniczne producentów i dostawców materiałów. W czasie realizacji projektu Wykonawca ma prawo przyjąć materiał, urządzenie lub technologię inne od proponowanych w projekcie pod warunkiem, że będą posiadały one równą wartość techniczną, użytkową, estetyczną i będą spełniać wymagania określone w SIWZ. 12

13 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Roboty budowlane powinny być wykonane zgodnie z zasadami techniki budowlanej oraz obowiązującymi przepisami i normami. Po zakończeniu prac budowlanych teren budowy należy doprowadzić do należytego stanu i porządku. W razie zaistnienia wątpliwości, co do sposobu prowadzenia robót, wykonawca powinien skontaktować się z projektantem. Opracował: 13

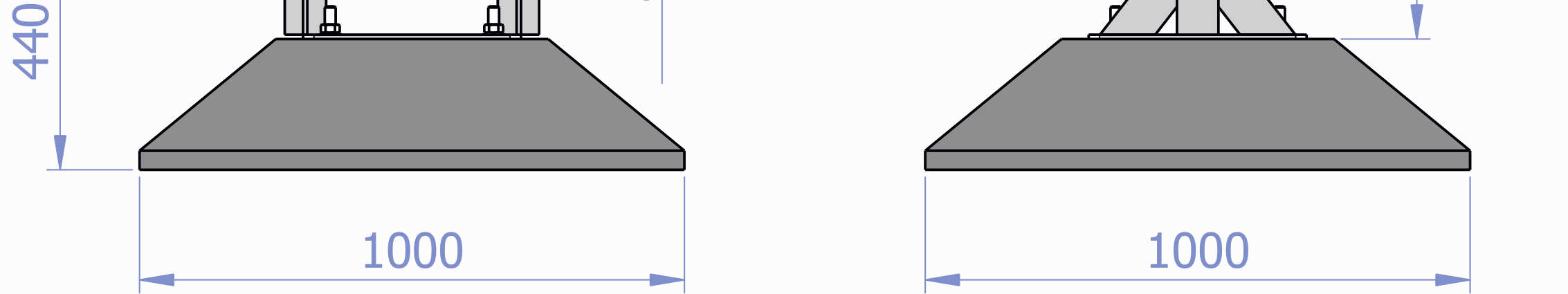

14 KARTA TECHNICZNA KT 0 KONSTRUKCJA WSPORCZA - PYLON (dł. x szer. x wys.) 0,48 x 0,76x 1,81 m Opis techniczny Konstrukcja wykonana z rury ø76,1x 3,2mm, profili zamkniętych 120x40x3mm oraz blachy 8, Ozdobna tabliczka wykonana z płyty HPL o grubości 6mm, z miejscem na instrukcje wykonywania ćwiczeń, Konstrukcja stalowa zabezpieczona antykorozyjnie oraz dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone jest do montażu urządzeń siłowni zewnętrznych serii Tytan. W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż.

15 KARTA TECHNICZNA KT 1 SZTANGA W LEŻENIU Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,4 m 1,46 x 0,84 x 1,81 m 4,46 x 3,84 m 14,6 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø76,1 x 3,2mm, Ramię do ćwiczeń wykonane z rury ø48,3 x 2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Amortyzator zapobiega nagłemu opadnięciu ramion, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

16 KARTA TECHNICZNA KT 2 URZĄDZENIE DO ĆWICZEŃ MIĘŚNI KLATKI PIERSIOWEJ Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,44 m 1,01 x 0,84 x 1,81 m 4,01 x 3,84 m 13,5 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ø76,1 x 3,2mm, Ramię urządzenia wykonane z rury ø48,3 x 2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu zapewniają bezobsługowe przeguby metalowo-gumowe, Konstrukcja posiada zabezpieczenie przed nagłym cofnięciem ramion urządzenia, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

17 KARTA TECHNICZNA KT 3 DRABINKA Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 2,04 m 0,49 x 1,03 x 2,04 m 4,36 x 4,75 m 16,6 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury ø48,3 x 2,9mm, Szczeble wykonane z rury ø38 x 2,6mm, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do ćwiczenia mięśni ramion oraz wykorzystywane jako podpora przy ćwiczeniach rozciągających, Urządzenie przeznaczone do montażu na Pylonie

18 KARTA TECHNICZNA KT 4 STEPER Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,58 m 0,85 x 0,53 x 1,81 m 3,85 x 3,53 m 11,6 m Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej Opis techniczny Konstrukcja nośna wykonana z rury stalowych okrągłych ø60,3 x 2,9mm, Podnóżki wykonane rury ø57 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyt wykonany z rury ø38 x2,6mm zapewniający stabilne podparcie podczas wykonywania ćwiczeń, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

19 KARTA TECHNICZNA KT 5 TWISTER Obowiązuje od: Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,29 m 0,79 x 0,55 x 1,81 m 3,79 x 3,55 m 11,2 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ø76,1 x 3,2mm, Uchwyt wykonany z rury ø38 x 2,6mm zapewnia stabilne podparcia podczas wykonywania ćwiczeń, Element obrotowy wykonany na bębnie ø470mm, pokryty blachą antypoślizgową, Płynny opór urządzenia zapewnia sprężyna powrotna, Narastający opór pozwala na obrót w zakresie kąt 120 º co zapobiega kontuzjom, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

20 KARTA TECHNICZNA KT 6 WAHADŁO Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,38 m 1,27 x 0,69 x 1,81 m 4,27 x 4,69 m 13,3 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rur ø88,9 x 3,2mm, Ramię wychylne wykonane z rury ø48,3 x 2,9mm oraz dodatkowo wyposażone w stopy z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyt wykonany z rury ø30 x 2mm zapewnia stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenia oparta przegubach metalowo-gumowych nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

21 KARTA TECHNICZNA KT 7 NARCIARZ ZJAZDOWY Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,56 m 0,78 x 0,53 x 1,81 m 3,78 x 3,53 m 11,1 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø60,3 x 2,9mm, Podnóżki wykonane z rury ø57 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyty wykonane z rury ø38 x 2,6mm zapewniające stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenie oparta na łożyskach nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

22 KARTA TECHNICZNA KT 8 ROWEREK Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,89 m 1,02 x 0,54 x 1,81 m 4,02 x 3,54 m 11,9 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rur okrągłych ø76,1 x 3,2mm, Uchwyt wykonany z pręta ø20 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Praca urządzenia oparta na łożyskach nie wymagających konserwacji, W urządzeniu jest możliwe ustawienie siły oporu elementu obrotowego, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

23 KARTA TECHNICZNA KT 9 NARCIARZ BIEGOWY Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,44 m 1,45 x 0,58 x 2,02 m 4,45 x 3,58 m 13,7 m 2 Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø88,9 x 3,2mm, Podnóżki wykonane z rury ø48,3 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyty wykonane z rury ø38 x 2,6mm zapewniające stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenie oparta na łożyskach nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

24 KARTA TECHNICZNA KT 10 BIEGACZ Maksymalna wysokość swobodnego upadku: (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,38 m 1,05 x 1,19 x 1,81 m 4,52 x 4,19 m 15,9 m Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej Opis techniczny Konstrukcja nośna wykonana z rur ø88,9 x 3,2mm oraz ø76,1 x 3,2mm, Ramię wychylne biegacza wykonane z rury ø48,3 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgiwaniu się stopy, Uchwyt wykonany z rury ø30 x 2mm zapewnie stabilne podparcie podczas wykonywania ćwiczeń, Całość urządzenia zabezpieczona korozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

25 KARTA TECHNICZNA KT 11 Temat/Nazwa: Stó³ do tenisa sto³owego Materia³: Stal, beton, plastik Przeznaczenie: Skala: Sportowe 1:30 Uwagi: Do wkopania 2740 Siatka z blachy gr.5mm blat betonowy szlifowany i lakierowany - Blat sto³u wykonany z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany i lakierowany - Siatka do gry wykonana z blachy stalowej gr.5 mm - Ca³oœæ urz¹dzenia usztywniona jest dwoma k¹townikami stalowymi o wymiarach 75x50x1630mm - Wszystkie elementy stalowe w urz¹dzeniu ocynkowane s¹ metod¹ ogniow¹ - Blat sto³u po obwodzie chroni listwa aluminiowa, nadaj¹ca elegancki wygl¹d i zapobiegaj¹ca obiciom - Urz¹dzenie posiada Certyfikat na zgodnoœæ z norm¹ PN-EN 1510 Charakterystyka urz¹dzenia UWAGA! Urz¹dzenie nale y wykorzystywaæ wy³¹cznie zgodnie z jego przeznaczeniem.

26 KARTA TECHNICZNA KT 12 Temat/Nazwa: Stolik rekreacyjny Materia³: Elementy i rury stalowe, beton, plastik Waga: 215kg Przeznaczenie: Skala: Komunalne 1:20 Uwagi: Na utwardzone pod³o e, do gry w szachy blat betonowy szlifowany i lakierowany ,3x4mm 76,1x3,2mm Konstrukcja urz¹dzenia wykonana jest z rur 76,1x3,2mm, oraz 114,3x4mm - Ca³oœæ urz¹dzenia ocynkowana metod¹ ogniow¹, opcjonalnie malowana farbami strukturalnymi - Szlifowany i lakierowany blat sto³u jest wysoce odporny na dzia³anie czynników atmosferycznych Obrze e blatu wykoñczone profilowan¹ listw¹ aluminiow¹ - Siedziska wykonane z tworzywa sztucznego - Stolik produkowany jest z blatem z szachownic¹ z kostki granitowej Charakterystyka urz¹dzenia UWAGA! Urz¹dzenie nale y wykorzystywaæ wy³¹cznie zgodnie z jego przeznaczeniem.

27 KARTA TECHNICZNA KT 13 Ławka z rur stała z oparciem

28 KARTA TECHNICZNA KT 14 Kosz na śmieci Kosz na śmieci Kosz na śmieci DANE MATERIAŁOWO KONSTRUKCYJNE Kosz z blachy ocynkowanej, malowanej proszkowo w kolorze niebiesko-pomarańczowym, nawiązującym do koloru nawierzchni o pojemności 40 l.

29 KARTA TECHNICZNA KT 15 DANE MATERIAŁOWO- KONSTRUKCYJNE Stojak metalowy wykonany z profili i rur zabezpieczony przed warunkami zewnętrznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Rzut z góry Widok z boku

30 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 2. CZĘŚĆ RYSUNKOWA Rys.1 Projekt zagospodarowania terenu... skala 1:500 Rys.2 Kort tenisowy... skala 1:200 Rys.3 Boisko do siatkówki plażowej... skala 1:20/1:100 Rys.4 Skok w dal... skala 1:100 Rys.5 Piłkochwyty o wysokości 6,00 m... skala 1:50 Rys.6 Przekrój nawierzchni bieżni i rozbiegu skoczni w dal... skala 1:15 Rys.7 Przekrój nawierzchni boiska do siatkówki plażowej... skala 1:15 Rys.8 Przekrój nawierzchni kortu tenisowego... skala 1:15 Rys.9 Przekrój nawierzchni ciągów pieszych... skala 1:15 Rys.10 Ogrodzenie zewnętrzne - przęsło... skala 1:25 Rys.11 Ogrodzenie zewnętrzne brama wejściowa... skala 1:50 Rys.12 Ogrodzenie zewnętrzne brama serwisowa... skala 1:50 14
