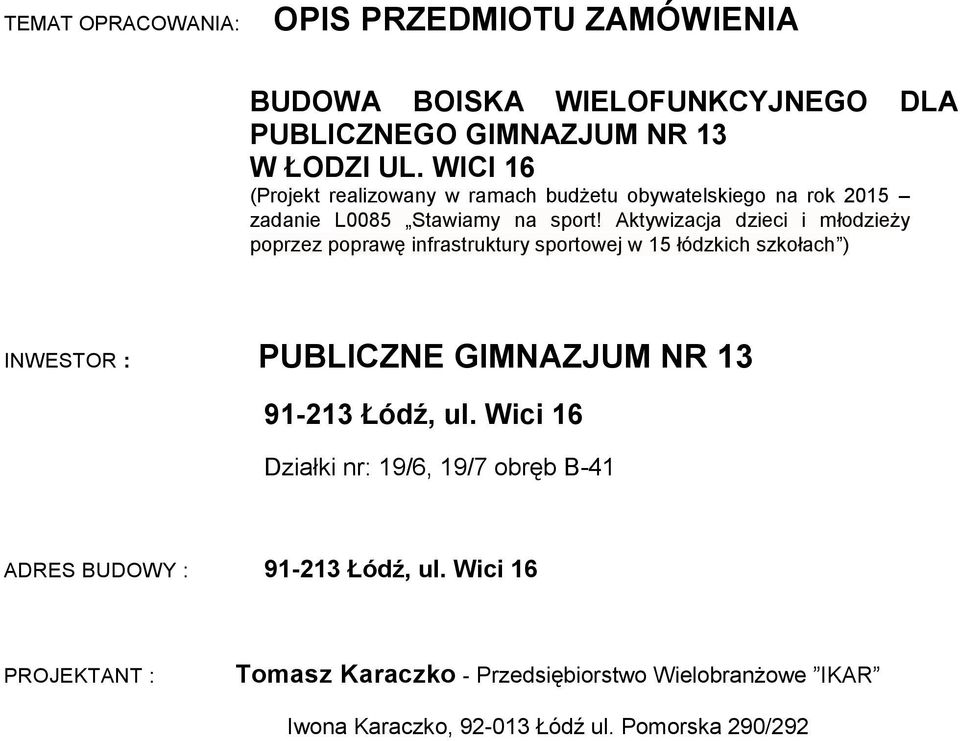

1 TEMAT OPRACOWANIA: OPIS PRZEDMIOTU ZAMÓWIENIA BUDOWA BOISKA WIELOFUNKCYJNEGO DLA PUBLICZNEGO GIMNAZJUM NR 13 W ŁODZI UL. WICI 16 (Projekt realizowany w ramach budżetu obywatelskiego na rok 2015 zadanie L0085 Stawiamy na sport! Aktywizacja dzieci i młodzieży poprzez poprawę infrastruktury sportowej w 15 łódzkich szkołach ) INWESTOR : PUBLICZNE GIMNAZJUM NR Łódź, ul. Wici 16 Działki nr: 19/6, 19/7 obręb B-41 ADRES BUDOWY : Łódź, ul. Wici 16 PROJEKTANT : Tomasz Karaczko - Przedsiębiorstwo Wielobranżowe IKAR Iwona Karaczko, Łódź ul. Pomorska 290/292

2 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY. Spis treści: 1. Podstawa opracowania 2. Przedmiot inwestycji 3. Istniejący stan zagospodarowania terenu 4. Projektowane zagospodarowanie terenu 5. Zestawienie elementów zagospodarowania terenu 6. Rozwiązania techniczne boisk 6.1 Podbudowa i nawierzchnia 6.2 Boisko do piłki nożnej 6.3 Boisko do koszykówki 6.4 Boisko do siatkówki 7. Ogrodzenie terenu boiska i piłkochwyty 8. Utwardzenia 9. Elementy wyposażenia boisk 10. Elementy małej architektury. 11. Ogrodzenie terenu szkoły 12. Odwodnienie 13. Oświetlenie i monitoring. 14. Zabezpieczenia pożarowe 15. Uwagi i zalecenia końcowe 16. Karty techniczne urządzeń siłowni i małej architektury 2. CZĘŚĆ RYSUNKOWA Rys.1 Projekt zagospodarowania terenu... skala 1:500 Rys.2 Boisko do piłki nożnej... skala 1:200 Rys.3 Bramki... skala 1:40 Rys.4 Boisko do siatkówki... skala 1:20/1:100 Rys.5 Boisko do koszykówki... skala 1:100 Rys.6 Słupki i tablice do koszykówki... skala 1:25 Rys.7 Piłkochwyty wysokości 6,00 m... skala 1:50 Rys.8 Ogrodzenie wysokości 4,00 m... skala 1:50 Rys.9 Przekrój nawierzchni boiska do piłki nożnej... skala 1:15 2

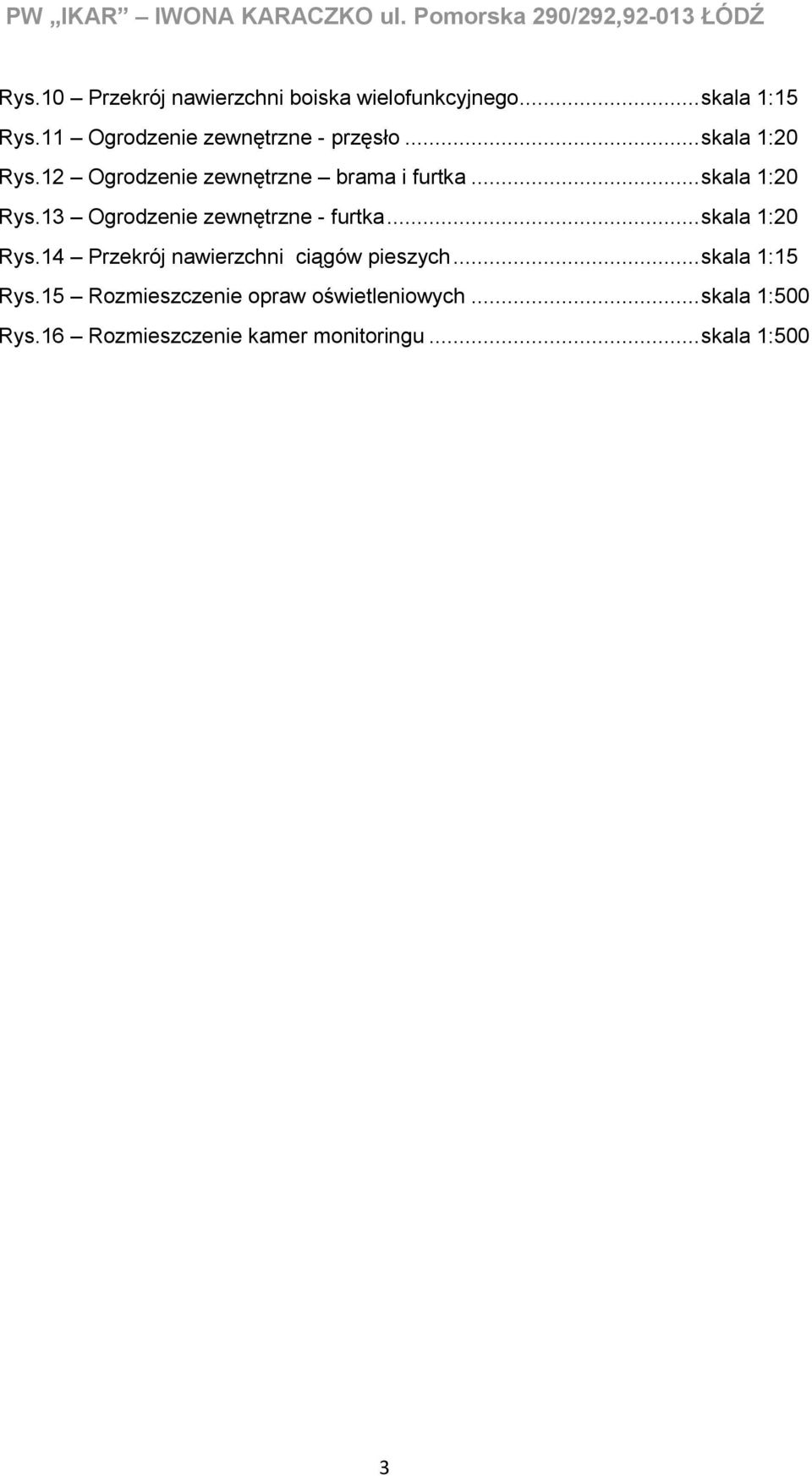

3 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Rys.10 Przekrój nawierzchni boiska wielofunkcyjnego... skala 1:15 Rys.11 Ogrodzenie zewnętrzne - przęsło... skala 1:20 Rys.12 Ogrodzenie zewnętrzne brama i furtka... skala 1:20 Rys.13 Ogrodzenie zewnętrzne - furtka... skala 1:20 Rys.14 Przekrój nawierzchni ciągów pieszych... skala 1:15 Rys.15 Rozmieszczenie opraw oświetleniowych... skala 1:500 Rys.16 Rozmieszczenie kamer monitoringu... skala 1:500 3

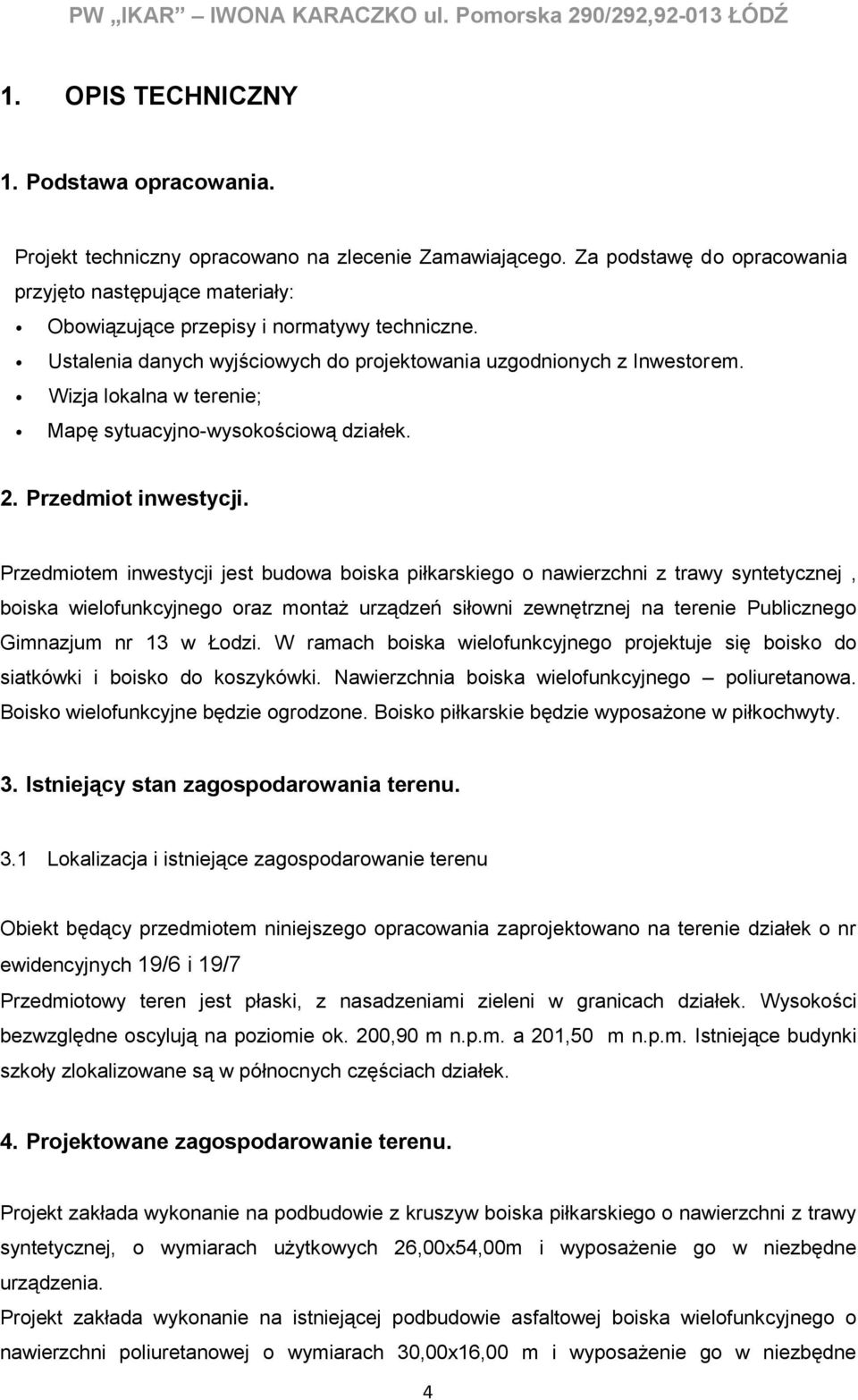

4 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 1. OPIS TECHNICZNY 1. Podstawa opracowania. Projekt techniczny opracowano na zlecenie Zamawiającego. Za podstawę do opracowania przyjęto następujące materiały: Obowiązujące przepisy i normatywy techniczne. Ustalenia danych wyjściowych do projektowania uzgodnionych z Inwestorem. Wizja lokalna w terenie; Mapę sytuacyjno-wysokościową działek. 2. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa boiska piłkarskiego o nawierzchni z trawy syntetycznej, boiska wielofunkcyjnego oraz montaż urządzeń siłowni zewnętrznej na terenie Publicznego Gimnazjum nr 13 w Łodzi. W ramach boiska wielofunkcyjnego projektuje się boisko do siatkówki i boisko do koszykówki. Nawierzchnia boiska wielofunkcyjnego poliuretanowa. Boisko wielofunkcyjne będzie ogrodzone. Boisko piłkarskie będzie wyposażone w piłkochwyty. 3. Istniejący stan zagospodarowania terenu. 3.1 Lokalizacja i istniejące zagospodarowanie terenu Obiekt będący przedmiotem niniejszego opracowania zaprojektowano na terenie działek o nr ewidencyjnych 19/6 i 19/7 Przedmiotowy teren jest płaski, z nasadzeniami zieleni w granicach działek. Wysokości bezwzględne oscylują na poziomie ok. 200,90 m n.p.m. a 201,50 m n.p.m. Istniejące budynki szkoły zlokalizowane są w północnych częściach działek. 4. Projektowane zagospodarowanie terenu. Projekt zakłada wykonanie na podbudowie z kruszyw boiska piłkarskiego o nawierzchni z trawy syntetycznej, o wymiarach użytkowych 26,00x54,00m i wyposażenie go w niezbędne urządzenia. Projekt zakłada wykonanie na istniejącej podbudowie asfaltowej boiska wielofunkcyjnego o nawierzchni poliuretanowej o wymiarach 30,00x16,00 m i wyposażenie go w niezbędne 4

5 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ urządzenia wymagane do poszczególnych kategorii boisk, zawartych na tym terenie. Całe boisko będzie ogrodzone z dwoma furtkami i bramą wejściową na teren. Ponadto projekt zakłada montaż urządzeń siłowni zewnętrznej na nawierzchni trawiastej. Projektowane zmiany w zagospodarowaniu działki to: Boisko piłkarskie o nawierzchni z trawy syntetycznej na podbudowie z kruszyw, Boisko wielofunkcyjne, o nawierzchni poliuretanowej na istniejącej podbudowie asfaltowej. Ogrodzenie boiska wielofunkcyjnego z siatki na słupkach stalowych o wysokości 4 m Piłkochwyty wys. 6 m Utwardzenie terenu z kostki brukowej betonowej grubości 6 cm. 5. Zestawienie elementów zagospodarowania działki. - nawierzchnia z trawy syntetycznej 1404,00 m 2 - nawierzchnia poliuretanowa boiska wielofunkcyjnego 768,00 m 2 - ogrodzenie wys. 4,00 m 92,00 mb - piłkochwyty wys. 6,00 m 171,00 mb - ciągi piesze 198,00 m 2 6. Rozwiązania techniczne boisk. 6.1 Podbudowa i nawierzchnia. Podbudowy Podbudowa boiska do piłki nożnej Podbudowę projektuje się z następujących warstw: - grunt rodzimy wg. warunków gruntowych ( dno wykopu dogęścić dodatkowo na głębokość 0,5 m do Is = 1 - zagęszczona podsypka z piasku kopanego o gr. ok. 40cm - zagęszczona warstwa z kruszywa kamiennego o frakcjach mm o gr. ok.20 cm - zagęszczona warstwa z kruszywa kamiennego o frakcjach 0,075-4 mm o gr. ok. 5cm Boisko należy oddzielić od sąsiadujących elementów terenu za pomocą obrzeży betonowych 8x30x100cm układanych na ławie z betonu C12/15. Na powierzchni boiska, należy wyprofilować spadki o wartości 0,5%. Podbudowa boiska wielofunkcyjnego Należy wykonać frezowanie całości podłoża asfaltowego likwidując tym samym miejscowe wybrzuszenia oraz wystające krawędzie spękań dylatacyjnych asfaltu 5

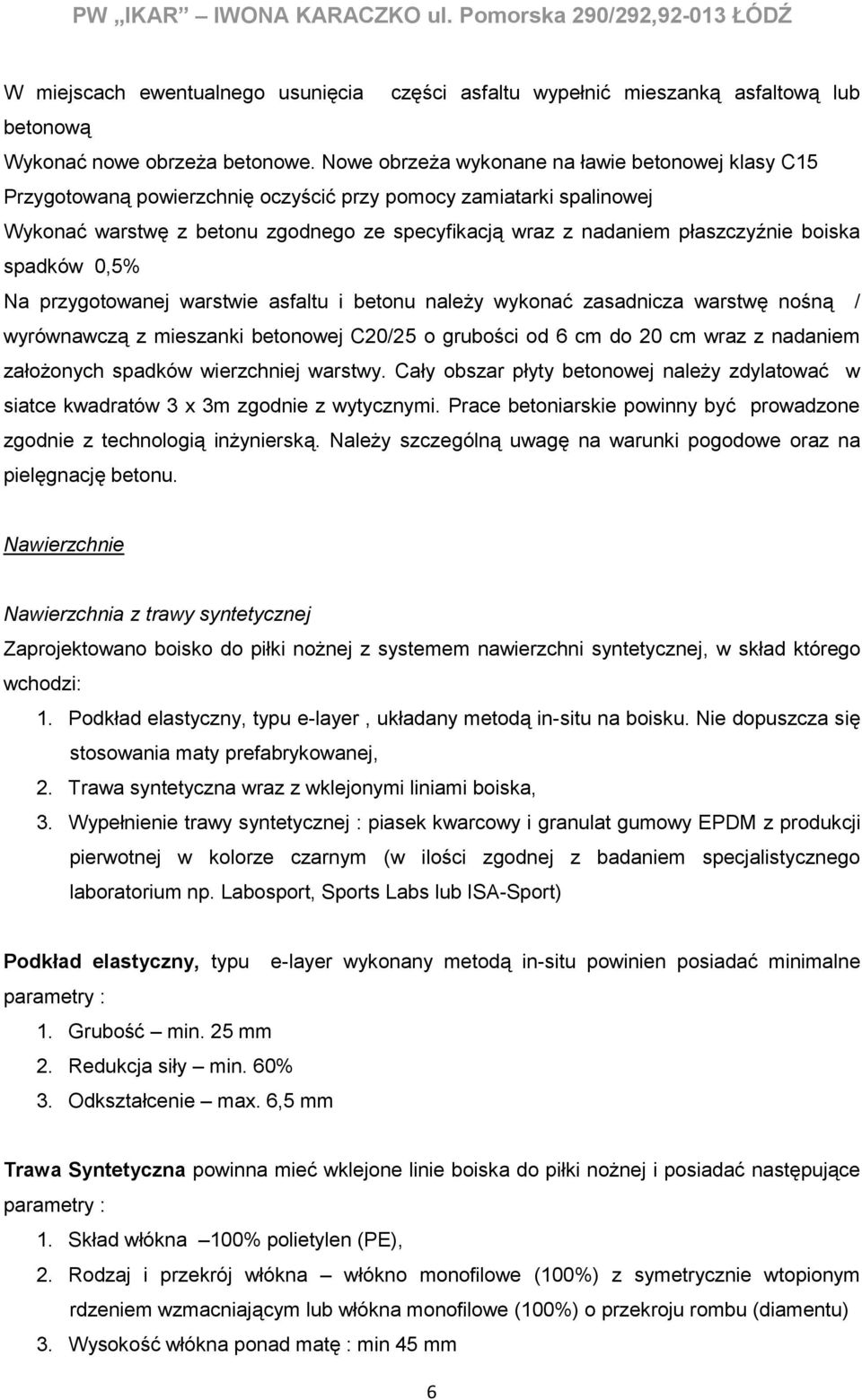

6 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ W miejscach ewentualnego usunięcia części asfaltu wypełnić mieszanką asfaltową lub betonową Wykonać nowe obrzeża betonowe. Nowe obrzeża wykonane na ławie betonowej klasy C15 Przygotowaną powierzchnię oczyścić przy pomocy zamiatarki spalinowej Wykonać warstwę z betonu zgodnego ze specyfikacją wraz z nadaniem płaszczyźnie boiska spadków 0,5% Na przygotowanej warstwie asfaltu i betonu należy wykonać zasadnicza warstwę nośną / wyrównawczą z mieszanki betonowej C20/25 o grubości od 6 cm do 20 cm wraz z nadaniem założonych spadków wierzchniej warstwy. Cały obszar płyty betonowej należy zdylatować w siatce kwadratów 3 x 3m zgodnie z wytycznymi. Prace betoniarskie powinny być prowadzone zgodnie z technologią inżynierską. Należy szczególną uwagę na warunki pogodowe oraz na pielęgnację betonu. Nawierzchnie Nawierzchnia z trawy syntetycznej Zaprojektowano boisko do piłki nożnej z systemem nawierzchni syntetycznej, w skład którego wchodzi: 1. Podkład elastyczny, typu e-layer, układany metodą in-situ na boisku. Nie dopuszcza się stosowania maty prefabrykowanej, 2. Trawa syntetyczna wraz z wklejonymi liniami boiska, 3. Wypełnienie trawy syntetycznej : piasek kwarcowy i granulat gumowy EPDM z produkcji pierwotnej w kolorze czarnym (w ilości zgodnej z badaniem specjalistycznego laboratorium np. Labosport, Sports Labs lub ISA-Sport) Podkład elastyczny, typu e-layer wykonany metodą in-situ powinien posiadać minimalne parametry : 1. Grubość min. 25 mm 2. Redukcja siły min. 60% 3. Odkształcenie max. 6,5 mm Trawa Syntetyczna powinna mieć wklejone linie boiska do piłki nożnej i posiadać następujące parametry : 1. Skład włókna 100% polietylen (PE), 2. Rodzaj i przekrój włókna włókno monofilowe (100%) z symetrycznie wtopionym rdzeniem wzmacniającym lub włókna monofilowe (100%) o przekroju rombu (diamentu) 3. Wysokość włókna ponad matę : min 45 mm 6

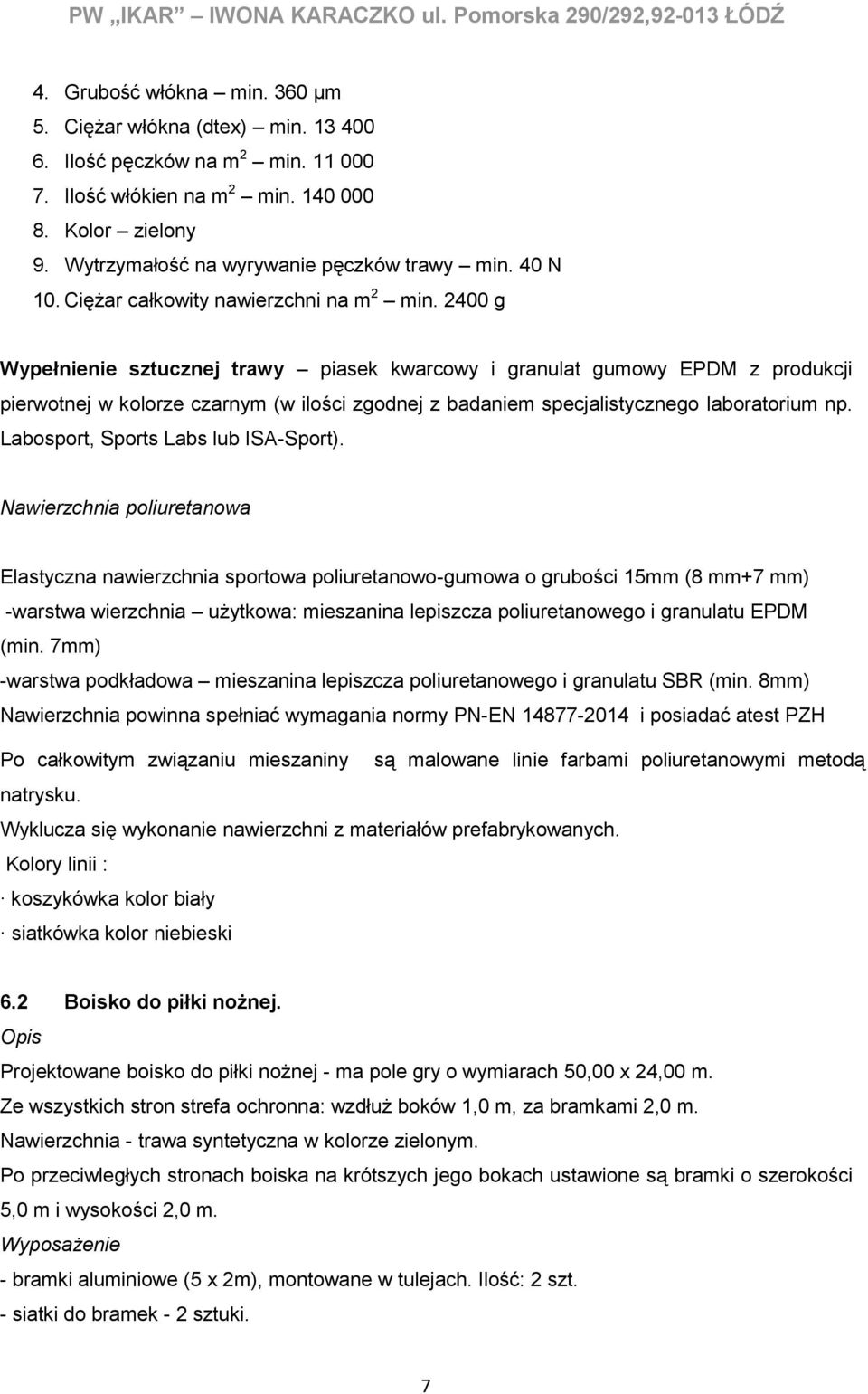

7 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 4. Grubość włókna min. 360 µm 5. Ciężar włókna (dtex) min Ilość pęczków na m 2 min Ilość włókien na m 2 min Kolor zielony 9. Wytrzymałość na wyrywanie pęczków trawy min. 40 N 10. Ciężar całkowity nawierzchni na m 2 min g Wypełnienie sztucznej trawy piasek kwarcowy i granulat gumowy EPDM z produkcji pierwotnej w kolorze czarnym (w ilości zgodnej z badaniem specjalistycznego laboratorium np. Labosport, Sports Labs lub ISA-Sport). Nawierzchnia poliuretanowa Elastyczna nawierzchnia sportowa poliuretanowo-gumowa o grubości 15mm (8 mm+7 mm) -warstwa wierzchnia użytkowa: mieszanina lepiszcza poliuretanowego i granulatu EPDM (min. 7mm) -warstwa podkładowa mieszanina lepiszcza poliuretanowego i granulatu SBR (min. 8mm) Nawierzchnia powinna spełniać wymagania normy PN-EN i posiadać atest PZH Po całkowitym związaniu mieszaniny są malowane linie farbami poliuretanowymi metodą natrysku. Wyklucza się wykonanie nawierzchni z materiałów prefabrykowanych. Kolory linii : koszykówka kolor biały siatkówka kolor niebieski 6.2 Boisko do piłki nożnej. Opis Projektowane boisko do piłki nożnej - ma pole gry o wymiarach 50,00 x 24,00 m. Ze wszystkich stron strefa ochronna: wzdłuż boków 1,0 m, za bramkami 2,0 m. Nawierzchnia - trawa syntetyczna w kolorze zielonym. Po przeciwległych stronach boiska na krótszych jego bokach ustawione są bramki o szerokości 5,0 m i wysokości 2,0 m. Wyposażenie - bramki aluminiowe (5 x 2m), montowane w tulejach. Ilość: 2 szt. - siatki do bramek - 2 sztuki. 7

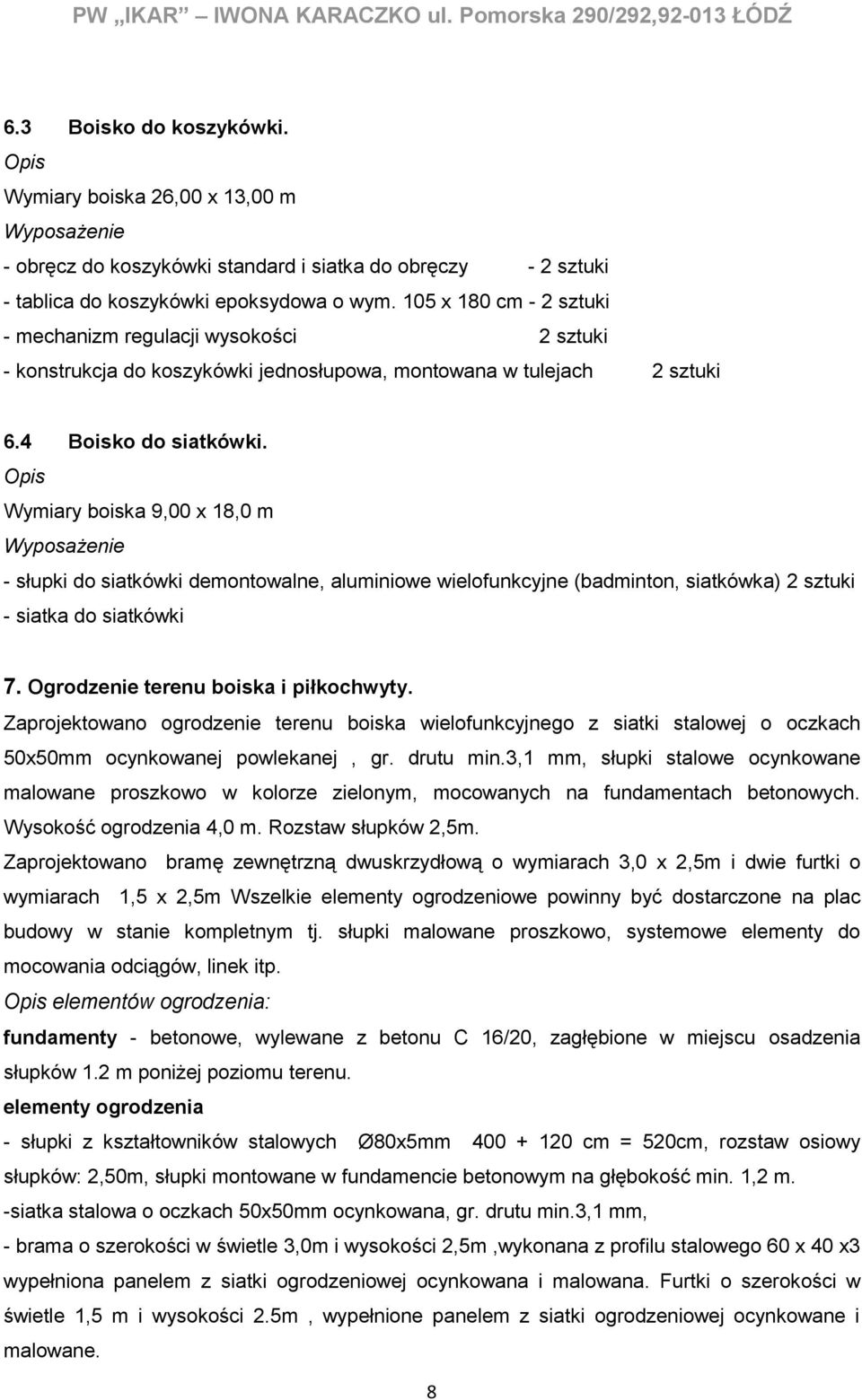

8 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 6.3 Boisko do koszykówki. Opis Wymiary boiska 26,00 x 13,00 m Wyposażenie - obręcz do koszykówki standard i siatka do obręczy - 2 sztuki - tablica do koszykówki epoksydowa o wym. 105 x 180 cm - 2 sztuki - mechanizm regulacji wysokości 2 sztuki - konstrukcja do koszykówki jednosłupowa, montowana w tulejach 2 sztuki 6.4 Boisko do siatkówki. Opis Wymiary boiska 9,00 x 18,0 m Wyposażenie - słupki do siatkówki demontowalne, aluminiowe wielofunkcyjne (badminton, siatkówka) 2 sztuki - siatka do siatkówki 7. Ogrodzenie terenu boiska i piłkochwyty. Zaprojektowano ogrodzenie terenu boiska wielofunkcyjnego z siatki stalowej o oczkach 50x50mm ocynkowanej powlekanej, gr. drutu min.3,1 mm, słupki stalowe ocynkowane malowane proszkowo w kolorze zielonym, mocowanych na fundamentach betonowych. Wysokość ogrodzenia 4,0 m. Rozstaw słupków 2,5m. Zaprojektowano bramę zewnętrzną dwuskrzydłową o wymiarach 3,0 x 2,5m i dwie furtki o wymiarach 1,5 x 2,5m Wszelkie elementy ogrodzeniowe powinny być dostarczone na plac budowy w stanie kompletnym tj. słupki malowane proszkowo, systemowe elementy do mocowania odciągów, linek itp. Opis elementów ogrodzenia: fundamenty - betonowe, wylewane z betonu C 16/20, zagłębione w miejscu osadzenia słupków 1.2 m poniżej poziomu terenu. elementy ogrodzenia - słupki z kształtowników stalowych Ø80x5mm cm = 520cm, rozstaw osiowy słupków: 2,50m, słupki montowane w fundamencie betonowym na głębokość min. 1,2 m. -siatka stalowa o oczkach 50x50mm ocynkowana, gr. drutu min.3,1 mm, - brama o szerokości w świetle 3,0m i wysokości 2,5m,wykonana z profilu stalowego 60 x 40 x3 wypełniona panelem z siatki ogrodzeniowej ocynkowana i malowana. Furtki o szerokości w świetle 1,5 m i wysokości 2.5m, wypełnione panelem z siatki ogrodzeniowej ocynkowane i malowane. 8

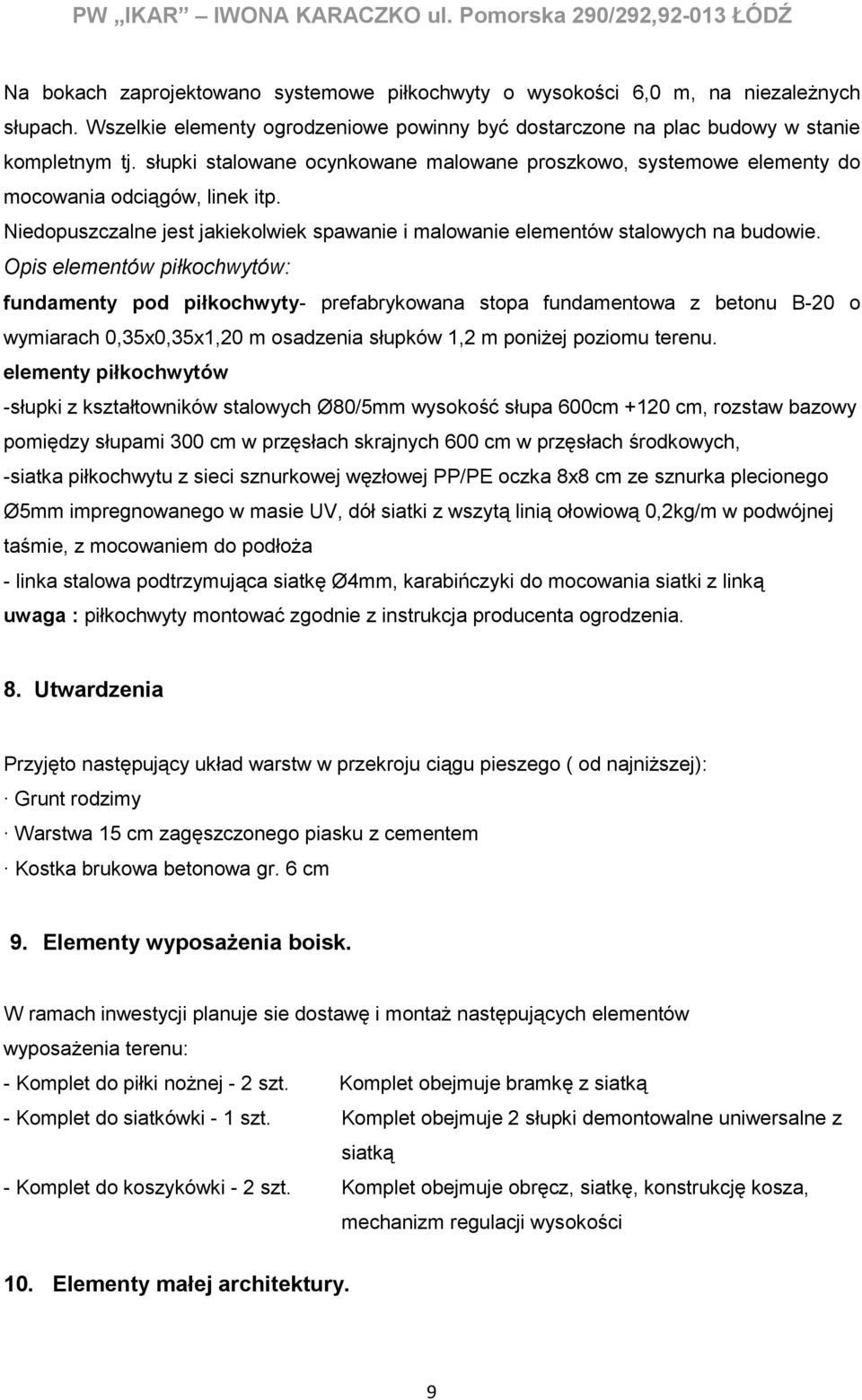

9 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Na bokach zaprojektowano systemowe piłkochwyty o wysokości 6,0 m, na niezależnych słupach. Wszelkie elementy ogrodzeniowe powinny być dostarczone na plac budowy w stanie kompletnym tj. słupki stalowane ocynkowane malowane proszkowo, systemowe elementy do mocowania odciągów, linek itp. Niedopuszczalne jest jakiekolwiek spawanie i malowanie elementów stalowych na budowie. Opis elementów piłkochwytów: fundamenty pod piłkochwyty- prefabrykowana stopa fundamentowa z betonu B-20 o wymiarach 0,35x0,35x1,20 m osadzenia słupków 1,2 m poniżej poziomu terenu. elementy piłkochwytów -słupki z kształtowników stalowych Ø80/5mm wysokość słupa 600cm +120 cm, rozstaw bazowy pomiędzy słupami 300 cm w przęsłach skrajnych 600 cm w przęsłach środkowych, -siatka piłkochwytu z sieci sznurkowej węzłowej PP/PE oczka 8x8 cm ze sznurka plecionego Ø5mm impregnowanego w masie UV, dół siatki z wszytą linią ołowiową 0,2kg/m w podwójnej taśmie, z mocowaniem do podłoża - linka stalowa podtrzymująca siatkę Ø4mm, karabińczyki do mocowania siatki z linką uwaga : piłkochwyty montować zgodnie z instrukcja producenta ogrodzenia. 8. Utwardzenia Przyjęto następujący układ warstw w przekroju ciągu pieszego ( od najniższej): Grunt rodzimy Warstwa 15 cm zagęszczonego piasku z cementem Kostka brukowa betonowa gr. 6 cm 9. Elementy wyposażenia boisk. W ramach inwestycji planuje sie dostawę i montaż następujących elementów wyposażenia terenu: - Komplet do piłki nożnej - 2 szt. Komplet obejmuje bramkę z siatką - Komplet do siatkówki - 1 szt. Komplet obejmuje 2 słupki demontowalne uniwersalne z siatką - Komplet do koszykówki - 2 szt. Komplet obejmuje obręcz, siatkę, konstrukcję kosza, mechanizm regulacji wysokości 10. Elementy małej architektury. 9

10 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 10.1 Elementy siłowni zewnętrznej. Pięć zestawów składających się z dwóch urządzeń na wspólnej konstrukcji wsporczej (pylonie). Zestaw nr 1 Sztanga w leżeniu Urządzenie do ćwiczeń mięśni klatki piersiowej Zestaw nr 2 Drabinka Steper Zestaw nr 3 Twister Wahadło Zestaw nr 4 Narciarz zjazdowy Rowerek Zestaw nr 5 Narciarz biegowy Biegacz Szczegółowe opisy urządzeń znajdują się w załączonych kartach technicznych 10.2 Elementy pozostałe ŁAWKI Ławka z rur stała z oparciem Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo-ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180x45x45 cm. KOSZE NA ŚMIECI Kosz na śmieci Kosz z blachy ocynkowanej, malowanej proszkowo w kolorze niebiesko-pomarańczowym, nawiązującym do koloru nawierzchni o pojemności 40l. 10

11 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ STOJAKI NA ROWERY Stojak na rowery 6 - stanowiskowy Stojak metalowy wykonany z profili i rur zabezpieczony przed warunkami zewnętrznymi lakierowanie farbami proszkowymi poliestrowymi. Wymiary 265x42x31 cm. 11. Ogrodzenie terenu szkoły. Wymiana przęseł istniejących na przęsła wykonane z kształtowników z profili stalowych zamkniętych zabezpieczonych antykorozyjnie i pomalowanych proszkowo o wys. 150 cm Wymiana słupków istniejących na słupki wykonane z kształtowników z profili stalowych zamkniętych zabezpieczonych antykorozyjnie i pomalowanych proszkowo. Wymiana bramy i furtek. Wymiana betonowego cokołu ogrodzenia 12. Odwodnienie W istniejących warunkach gruntowo-wodnych przy zaprojektowanej przepuszczalnej płycie boiska nie ma potrzeby wykonywania dodatkowego systemu odwadniającego. 13. Oświetlenie i monitoring Oświetlenie Oprawa asymetryczne RVP351 HPI-TP 400W 12 szt. na słupach. 2 szt. na ścianie na wysięgnikach Monitoring Montaż 3 szt. kamer monitorujących typu IP 2.0 Megapixel, obiektyw 3,3~12mm/F1.4, Obsługa ICR Dzień/Noc, diody IR z zasilaczami (typu TP-Link zasilacz PoE1 port 48VDC 802.3af) i switchami (5- port. typu 10/100/1000) umieszczonymi w rozdzielnicach zamontowanych na ścianach na wysokości bezpiecznej od zdarzeń losowych Montaż kabla zasilającego kamery (UTPw kat.5e żelowany) Montaż w budynku szkoły szafy wiszącej 6U 19", 320x600x450 mm (wys. szer. gł.) 11

12 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Montaż rejestratora typu IP 16 kanałowego z 2 dyskami o pojemności 2 TB każdy i monitorem panoramicznym TFT 22" Ilość obsługiwanych kamer: 16 Wyjścia wideo: HDMI, VGA Wejścia audio: Z kamer System operacyjny: Linux Rozdzielczość nagrywania: 1080p, 720p, 960H, D1, CIF, QCIF, VGA Bitrate: Wejściowy / wyjściowy 192 Mb/s Miejsce na dyski twarde: 2 Wejścia alarmowe: 8 Wyjścia alarmowe: 3 Współpraca z kamerami obrotowymi PTZ: TAK 14. Zabezpieczenie pożarowe. Wykonawca robót powinien przestrzegać przepisów ochrony przeciwpożarowej, utrzymywać sprawny sprzęt przeciwpożarowy. Materiały łatwopalne powinny być składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. 15. Uwagi i zalecenia końcowe. Materiały budowlane oraz elementy prefabrykowane powinny odpowiadać atestom technicznym aprobatom oraz ustaleniom odnośnych norm. Elementy wyposażenia sportowego wymagają dopuszczenie do stosowania na zewnątrz. Przed przystąpieniem do robót wykonawca jest zobowiązany do zapoznania się z pełną dokumentacją budowlaną. W sprawach nie określonych dokumentacją obowiązują: _ Warunki techniczne wykonywania i odbioru robót budowlanych _ Normy Polskiego Komitetu Normalizacyjnego _ Instrukcje, wytyczne i warunki techniczne producentów i dostawców materiałów. W czasie realizacji projektu Wykonawca ma prawo przyjąć materiał, urządzenie lub technologię inne od proponowanych w projekcie pod warunkiem, że będą posiadały one równą wartość techniczną, użytkową, estetyczną i będą spełniać wymagania określone w SIWZ. Roboty budowlane powinny być wykonane zgodnie z zasadami techniki budowlanej oraz obowiązującymi przepisami i normami. 12

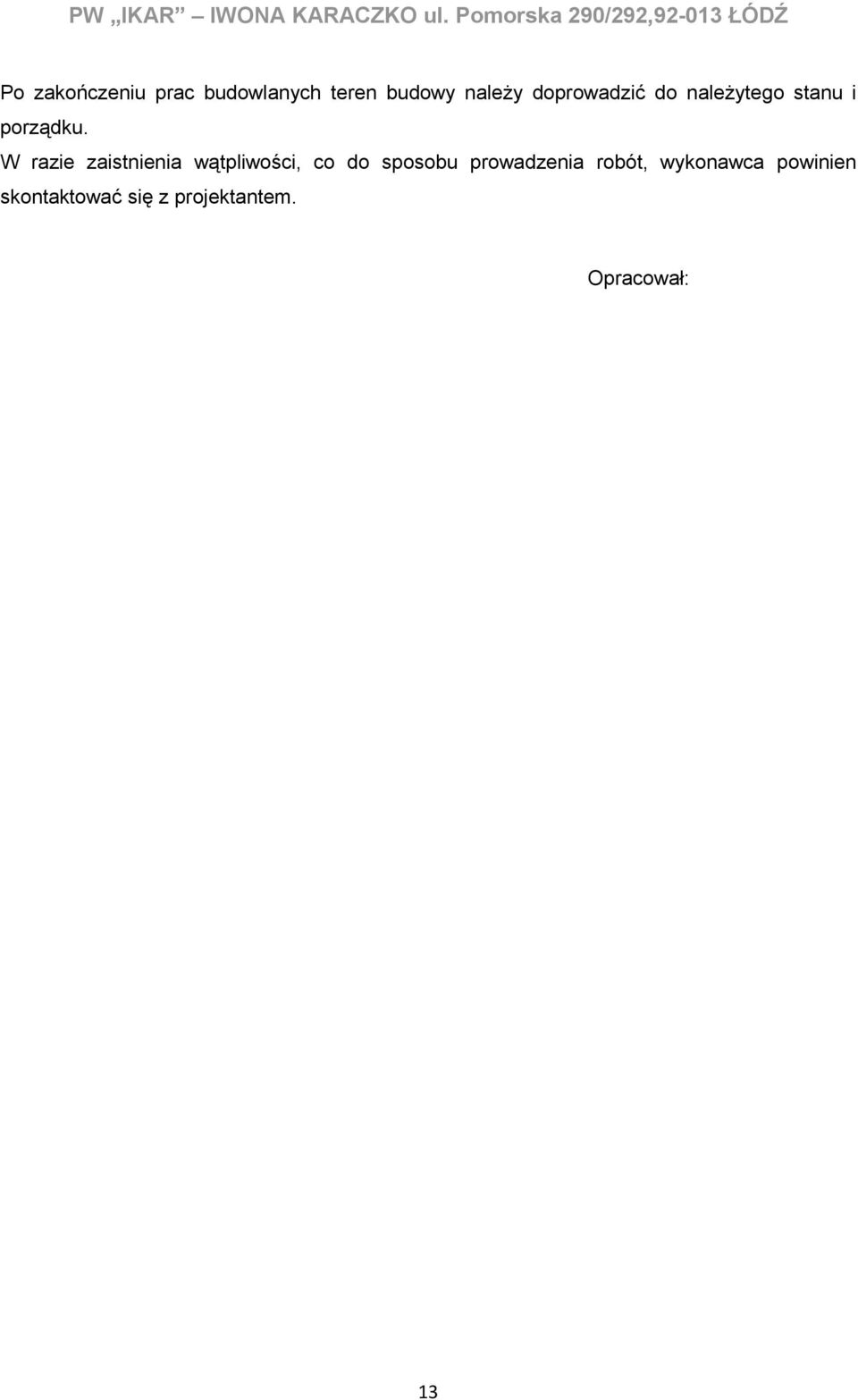

13 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ Po zakończeniu prac budowlanych teren budowy należy doprowadzić do należytego stanu i porządku. W razie zaistnienia wątpliwości, co do sposobu prowadzenia robót, wykonawca powinien skontaktować się z projektantem. Opracował: 13

14 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ KARTY TECHNICZNE Uwaga: Wszelkie nazwy własne produktów i materiałów przywołane w specyfikacji, opisie przedmiotu zamówienia i przedmiarze służą określeniu pożądanego standardu wykonania i określeniu właściwości i wymogów technicznych założonych w dokumentacji technicznej dla danych rozwiązań. 14

15 KARTA TECHNICZNA KT 0 KONSTRUKCJA WSPORCZA - PYLON Wymiary urządzenia (dł. x szer. x wys.) 0,48 x 0,76x 1,81 m Wymiary urządzenia Opis techniczny Konstrukcja wykonana z rury ø76,1x 3,2mm, profili zamkniętych 120x40x3mm oraz blachy 8, Ozdobna tabliczka wykonana z płyty HPL o grubości 6mm, z miejscem na instrukcje wykonywania ćwiczeń, Konstrukcja stalowa zabezpieczona antykorozyjnie oraz dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone jest do montażu urządzeń siłowni zewnętrznych serii Tytan. W komplecie znajduje się fundament wykonany z betonu B30, ułatwiający montaż.

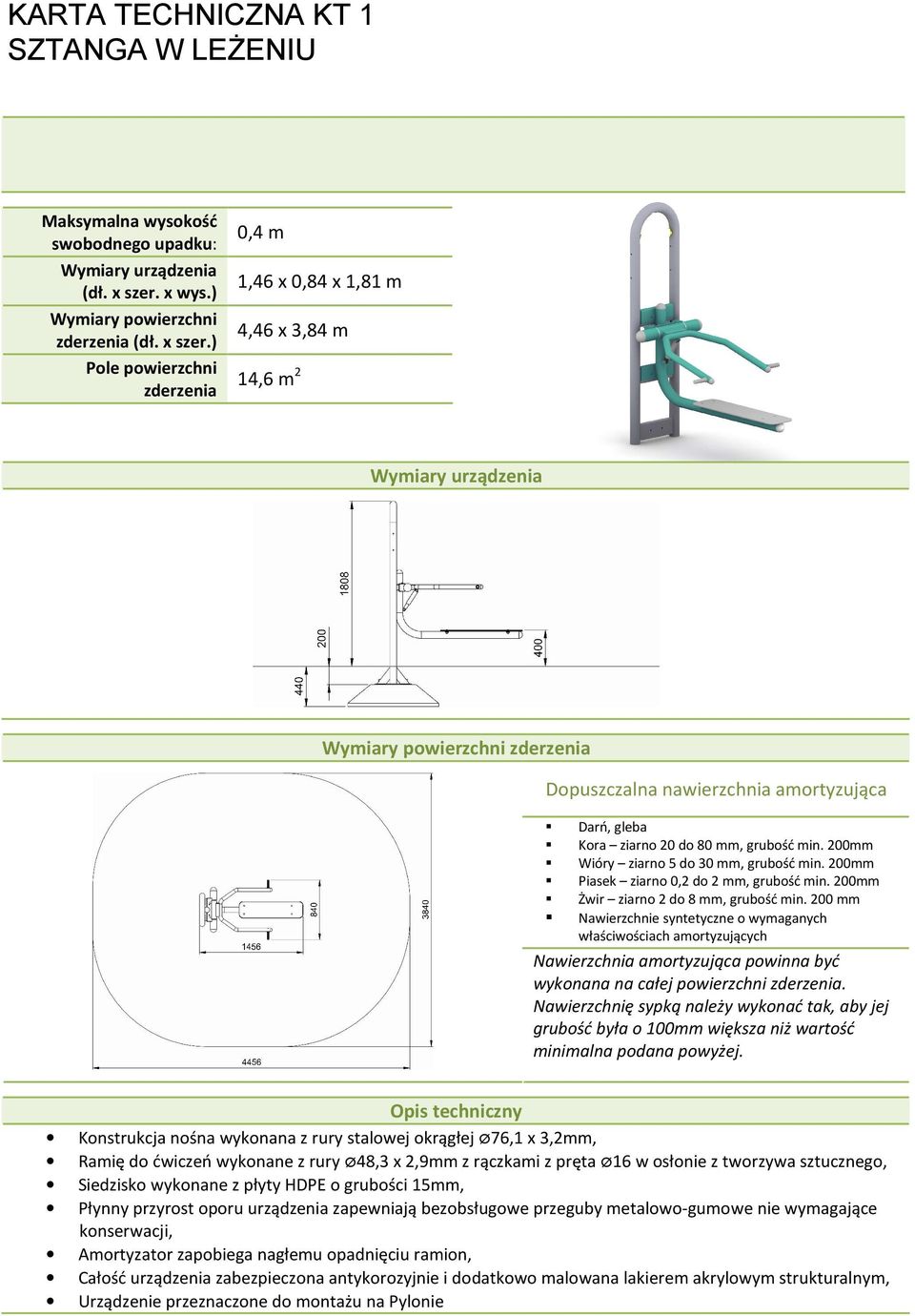

16 KARTA TECHNICZNA KT 1 SZTANGA W LEŻENIU Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,4 m 1,46 x 0,84 x 1,81 m 4,46 x 3,84 m 14,6 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø76,1 x 3,2mm, Ramię do ćwiczeń wykonane z rury ø48,3 x 2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe nie wymagające konserwacji, Amortyzator zapobiega nagłemu opadnięciu ramion, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

17 KARTA TECHNICZNA KT 2 URZĄDZENIE DO ĆWICZEŃ MIĘŚNI KLATKI PIERSIOWEJ Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,44 m 1,01 x 0,84 x 1,81 m 4,01 x 3,84 m 13,5 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ø76,1 x 3,2mm, Ramię urządzenia wykonane z rury ø48,3 x 2,9mm z rączkami z pręta ø16 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Płynny przyrost oporu zapewniają bezobsługowe przeguby metalowo-gumowe, Konstrukcja posiada zabezpieczenie przed nagłym cofnięciem ramion urządzenia, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

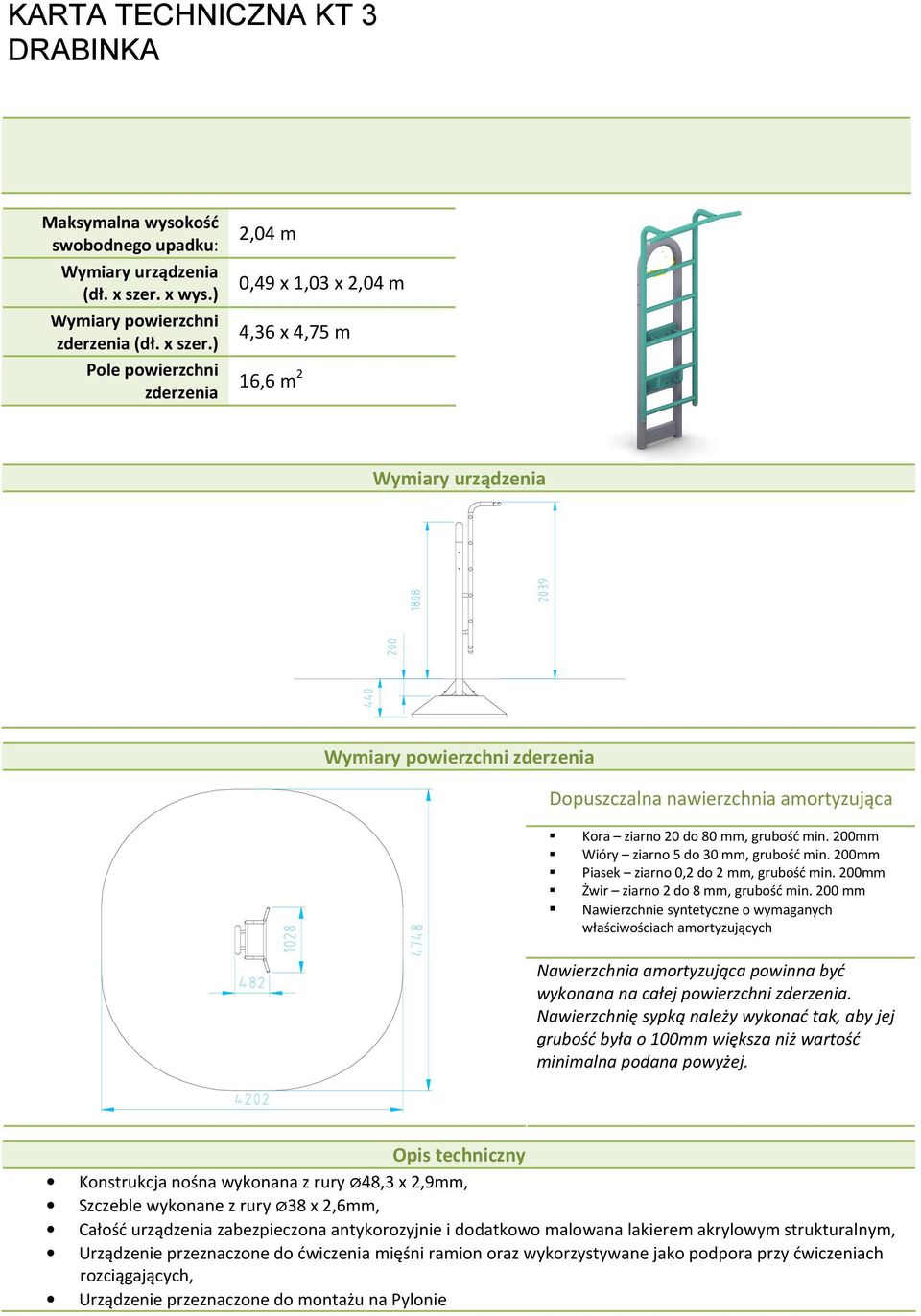

18 KARTA TECHNICZNA KT 3 DRABINKA Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 2,04 m 0,49 x 1,03 x 2,04 m 4,36 x 4,75 m 16,6 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury ø48,3 x 2,9mm, Szczeble wykonane z rury ø38 x 2,6mm, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do ćwiczenia mięśni ramion oraz wykorzystywane jako podpora przy ćwiczeniach rozciągających, Urządzenie przeznaczone do montażu na Pylonie

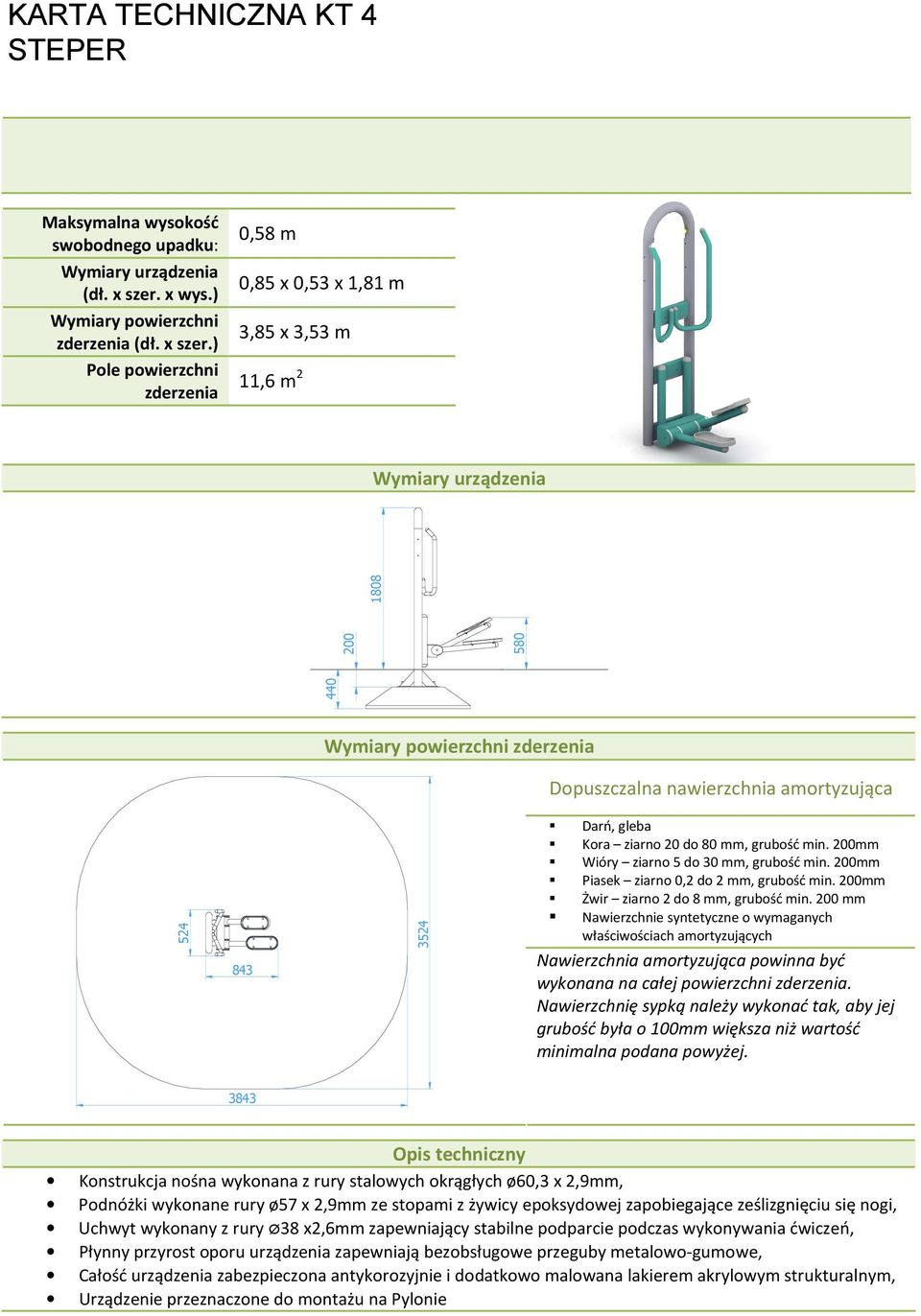

19 KARTA TECHNICZNA KT 4 STEPER Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,58 m 0,85 x 0,53 x 1,81 m 3,85 x 3,53 m 11,6 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej Opis techniczny Konstrukcja nośna wykonana z rury stalowych okrągłych ø60,3 x 2,9mm, Podnóżki wykonane rury ø57 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyt wykonany z rury ø38 x2,6mm zapewniający stabilne podparcie podczas wykonywania ćwiczeń, Płynny przyrost oporu urządzenia zapewniają bezobsługowe przeguby metalowo-gumowe, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

20 KARTA TECHNICZNA KT 5 TWISTER Obowiązuje od: Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,29 m 0,79 x 0,55 x 1,81 m 3,79 x 3,55 m 11,2 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury okrągłej ø76,1 x 3,2mm, Uchwyt wykonany z rury ø38 x 2,6mm zapewnia stabilne podparcia podczas wykonywania ćwiczeń, Element obrotowy wykonany na bębnie ø470mm, pokryty blachą antypoślizgową, Płynny opór urządzenia zapewnia sprężyna powrotna, Narastający opór pozwala na obrót w zakresie kąt 120 º co zapobiega kontuzjom, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

21 KARTA TECHNICZNA KT 6 WAHADŁO Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,38 m 1,27 x 0,69 x 1,81 m 4,27 x 4,69 m 13,3 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rur ø88,9 x 3,2mm, Ramię wychylne wykonane z rury ø48,3 x 2,9mm oraz dodatkowo wyposażone w stopy z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyt wykonany z rury ø30 x 2mm zapewnia stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenia oparta przegubach metalowo-gumowych nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

22 KARTA TECHNICZNA KT 7 NARCIARZ ZJAZDOWY Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,56 m 0,78 x 0,53 x 1,81 m 3,78 x 3,53 m 11,1 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø60,3 x 2,9mm, Podnóżki wykonane z rury ø57 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyty wykonane z rury ø38 x 2,6mm zapewniające stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenie oparta na łożyskach nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

23 KARTA TECHNICZNA KT 8 ROWEREK Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,89 m 1,02 x 0,54 x 1,81 m 4,02 x 3,54 m 11,9 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rur okrągłych ø76,1 x 3,2mm, Uchwyt wykonany z pręta ø20 w osłonie z tworzywa sztucznego, Siedzisko wykonane z płyty HDPE o grubości 15mm, Praca urządzenia oparta na łożyskach nie wymagających konserwacji, W urządzeniu jest możliwe ustawienie siły oporu elementu obrotowego, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

24 KARTA TECHNICZNA KT 9 NARCIARZ BIEGOWY Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,44 m 1,45 x 0,58 x 2,02 m 4,45 x 3,58 m 13,7 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja nośna wykonana z rury stalowej okrągłej ø88,9 x 3,2mm, Podnóżki wykonane z rury ø48,3 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgnięciu się nogi, Uchwyty wykonane z rury ø38 x 2,6mm zapewniające stabilne podparcie podczas wykonywania ćwiczeń, Praca urządzenie oparta na łożyskach nie wymagających konserwacji, Całość urządzenia zabezpieczona antykorozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

25 KARTA TECHNICZNA KT 10 BIEGACZ Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 0,38 m 1,05 x 1,19 x 1,81 m 4,52 x 4,19 m 15,9 m 2 Wymiary urządzenia Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Darń, gleba Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej Opis techniczny Konstrukcja nośna wykonana z rur ø88,9 x 3,2mm oraz ø76,1 x 3,2mm, Ramię wychylne biegacza wykonane z rury ø48,3 x 2,9mm ze stopami z żywicy epoksydowej zapobiegające ześlizgiwaniu się stopy, Uchwyt wykonany z rury ø30 x 2mm zapewnie stabilne podparcie podczas wykonywania ćwiczeń, Całość urządzenia zabezpieczona korozyjnie i dodatkowo malowana lakierem akrylowym strukturalnym, Urządzenie przeznaczone do montażu na Pylonie

26 KARTA TECHNICZNA KT 11 Ławka z rur stała z oparciem

27 KARTA TECHNICZNA KT 12 Kosz na śmieci Kosz na śmieci Kosz na śmieci DANE MATERIAŁOWO KONSTRUKCYJNE Kosz z blachy ocynkowanej, malowanej proszkowo w kolorze niebiesko-pomarańczowym, nawiązującym do koloru nawierzchni o pojemności 40 l.

28 KARTA TECHNICZNA KT 13 6 STANOWISK DANE MATERIAŁOWO- KONSTRUKCYJNE Stojak metalowy wykonany z profili i rur zabezpieczony przed warunkami zewnętrznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Rzut z góry Widok z boku

29 PW IKAR IWONA KARACZKO ul. Pomorska 290/292, ŁÓDŹ 4. CZĘŚĆ RYSUNKOWA Rys.1 Projekt zagospodarowania terenu... skala 1:500 Rys.2 Boisko do piłki nożnej... skala 1:200 Rys.3 Bramki... skala 1:40 Rys.4 Boisko do siatkówki... skala 1:20/1:100 Rys.5 Boisko do koszykówki... skala 1:100 Rys.6 Słupki i tablice do koszykówki... skala 1:25 Rys.7 Piłkochwyty wysokości 6,00 m... skala 1:50 Rys.8 Ogrodzenie wysokości 4,00 m... skala 1:50 Rys.9 Przekrój nawierzchni boiska do piłki nożnej... skala 1:15 Rys.10 Przekrój nawierzchni boiska wielofunkcyjnego... skala 1:15 Rys.11 Ogrodzenie zewnętrzne - przęsło... skala 1:20 Rys.12 Ogrodzenie zewnętrzne brama i furtka... skala 1:20 Rys.13 Ogrodzenie zewnętrzne - furtka... skala 1:20 Rys.14 Przekrój nawierzchni ciągów pieszych... skala 1:15 Rys.15 Rozmieszczenie opraw oświetleniowych... skala 1:500 Rys.16 Rozmieszczenie kamer monitoringu... skala 1:500
