POSTANOWIENIA OGÓLNE I TECHNICZNE

Transkrypt

1

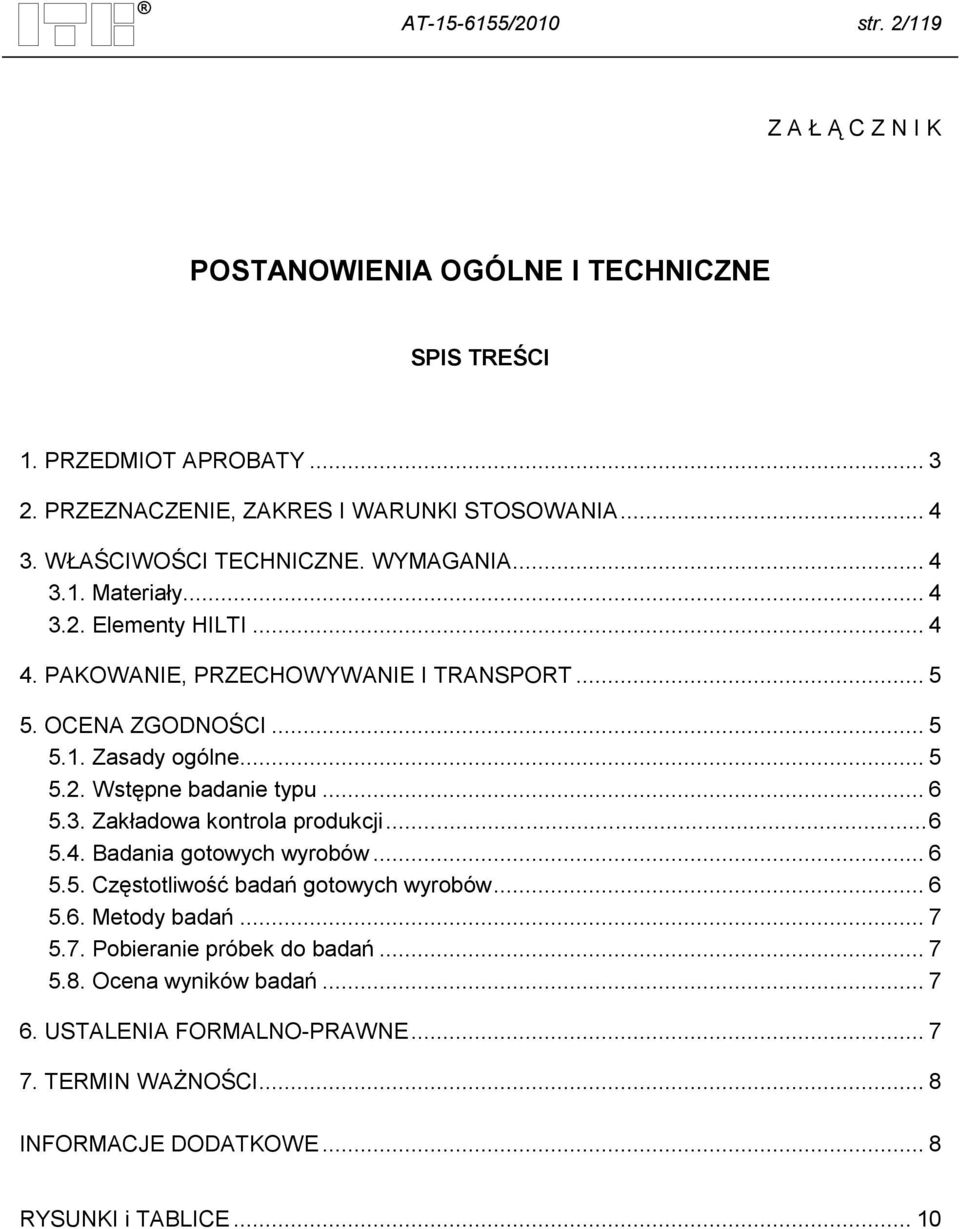

2 AT /2010 str. 2/119 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Elementy HILTI PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań gotowych wyrobów Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 8 INFORMACJE DODATKOWE... 8 RYSUNKI i TABLICE... 10

3 AT /2010 str. 3/ PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej są elementy HILTI do podwieszania przewodów instalacyjnych, produkcji szwajcarskiej firmy HILTI z siedzibą w Księstwie Lichtensztain. Aprobatą objęte są: szyny montażowe, elementy mocujące, łączniki, klamry dźwigarów, łączniki przestrzenne, wsporniki, uchwyty prętów nagwintowanych, stopki szynowe, łączniki mostkowe, imadełka, akcesoria, prowadnice przesuwne, płytki podstawy, elementy wsporcze, obejmy izolowane, obejmy zwykłe, obejmy masywne, obejmy do punktów stałych, obejmy do rur tryskaczowych, obejmy do rur z żeliwa, obejmy do rur wentylacyjnych, elementy do mocowania kanałów wentylacyjnych i klimatyzacyjnych, osprzęt montażowy. Kształt i wymiary elementów HILTI przedstawiono na rysunkach Elementy HILTI są wykonywane ze stali zwykłych, węglowych, ze staliwa lub żeliwa (z wyjątkiem opasek do trzech typów obejm, które są wykonywane ze stali nierdzewnej) i pokrywane warstwą cynku o grubościach podanych w tablicach 1 i 2.

4 AT /2010 str. 4/ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Elementy HILTI objęte Aprobatą są przeznaczone do podwieszania przewodów instalacyjnych. Ze względu na agresywność korozyjną środowiska elementy HILTI wykonane ze stali zwykłej, węglowej, ze staliwa lub żeliwa i ocynkowane należy stosować zgodnie z normami PN-EN 12328:20029 PN-EN ISO :2001 oraz PN-EN 10152:2009, a elementy wykonane ze stali nierdzewnych gatunków: , i według normy PN-EN :2007 należy stosować zgodnie z wymaganiami podanymi w normie PN-71/H dla stali gatunku H17N13M2T. Zakresy temperatur zewnętrznej powierzchni przewodów instalacyjnych, przy których mogą być stosowane obejmy z uszczelkami z materiałów izolacyjnych podano w tablicy 3. Nośności obliczeniowe szyn montażowych typu MQ podano w tablicy 4 oraz na wykresach na rysunku 78, a nośności obliczeniowe wsporników typu MQK w tablicy 5. Parametry techniczne profili szynowych typu MM-C podano w tablicy 8 oraz na wykresach na rysunku 92, a nośności obliczeniowe wsporników typu MM-B w tablicach Nośności obliczeniowe pozostałych elementów HILTI podano w tablicy 7. Podwieszenie przewodów instalacyjnych powinno być zgodne z projektem, w którym uwzględniono wymagania polskich norm i przepisów budowlanych, wymagania niniejszej Aprobaty Technicznej ITB oraz informacje Producenta dotyczące warunków wykonywania ww. podwieszeń. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Materiały, z jakich powinny być wykonane elementy HILTI do podwieszania przewodów instalacyjnych, i grubości powłoki cynkowej elementów metalowych podano w tablicach 1 i Elementy HILTI Kształt i wymiary. Kształt i wymiary elementów HILTI powinny być zgodne z rysunkami Nośności charakterystyczne. Nośności charakterystyczne elementów HILTI nie powinny być mniejsze niż nośności podane w tablicy 7.

5 AT /2010 str. 5/ PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Elementy HILTI do podwieszania przewodów instalacyjnych powinny być dostarczane w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę wyrobu, nazwę i adres Producenta, numer Aprobaty Technicznej ITB AT /2010, numer i datę wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198 /2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2010 dokonuje Producent (lub jego upoważniony Przedstawiciel), mający siedzibę na terytorium Rzeczypospolitej Polskiej, stosując system 3.

6 AT /2010 str. 6/119 W przypadku systemu 3 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 na podstawie: a) wstępnego badania typu prowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu elementów HILTI obejmuje nośności obliczeniowe oraz grubości powłoki cynkowej tych elementów. Badanie, które w procedurze aprobacyjnej było podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowiło wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1) specyfikację i sprawdzanie wyrobów składowych i materiałów, 2) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4) prowadzone przez Producenta, zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentach zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2010. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Badania gotowych wyrobów obejmują sprawdzenie kształtu i wymiarów oraz grubości powłoki cynkowej elementów HILTI Częstotliwość badań gotowych wyrobów Badania kontrolne gotowych wyrobów powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji.

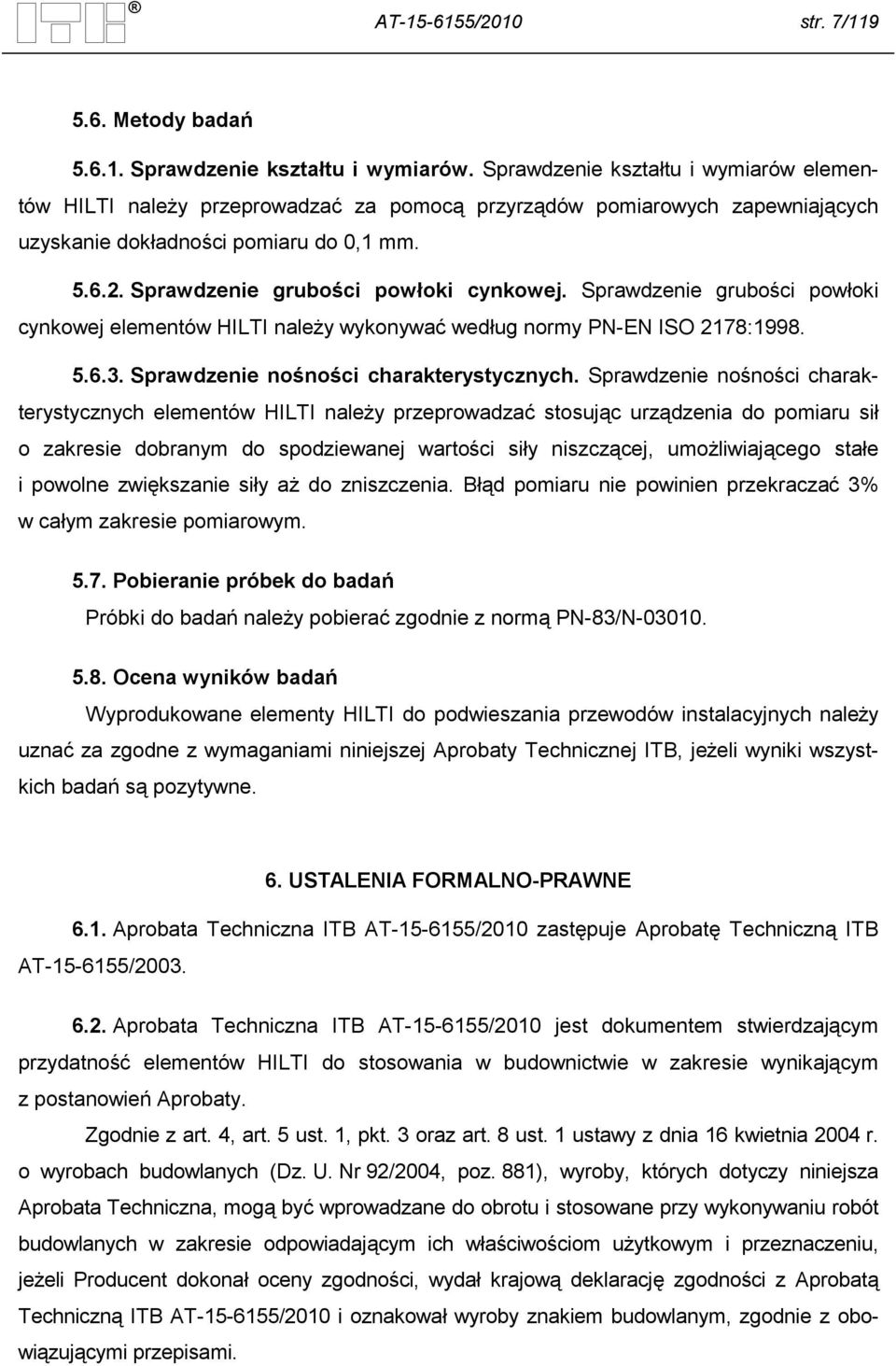

7 AT /2010 str. 7/ Metody badań Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu i wymiarów elementów HILTI należy przeprowadzać za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0, Sprawdzenie grubości powłoki cynkowej. Sprawdzenie grubości powłoki cynkowej elementów HILTI należy wykonywać według normy PN-EN ISO 2178: Sprawdzenie nośności charakterystycznych. Sprawdzenie nośności charakterystycznych elementów HILTI należy przeprowadzać stosując urządzenia do pomiaru sił o zakresie dobranym do spodziewanej wartości siły niszczącej, umożliwiającego stałe i powolne zwiększanie siły aż do zniszczenia. Błąd pomiaru nie powinien przekraczać 3% w całym zakresie pomiarowym Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane elementy HILTI do podwieszania przewodów instalacyjnych należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2010 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2010 jest dokumentem stwierdzającym przydatność elementów HILTI do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami.

8 AT /2010 str. 8/ Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. - Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów, oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowaniem w budownictwie elementów HILTI, należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2010 ważna jest do 13 lipca 2015 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c INFORMACJE DODATKOWE Normy związane PN-EN 12329:2002 Ochrona metali przed korozją. Elektrolityczne powłoki cynkowe z dodatkową obróbką na żelazie lub stali PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 2: Klasyfikacja środowisk

9 AT /2010 str. 9/119 PN-EN 10152:2009 PN-EN :2007 PN-71/H PN-EN ISO 2178:1998 PN-83/N PN-EN 10236:2005 PN-EN ISO 898-1:2009 PN-EN 10111:2001 PN-EN 10025:2002 PN-EN 10087:2000 PN-EN 10130:2009 DIN DIN 1692 Stal niskowęglowa. Wyroby płaskie walcowane na zimno, ocynkowane elektrolitycznie Stale odporne na korozję. Gatunki Stal odporna na korozję (nierdzewna i kwasoodporna). Gatunki Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości powłok. Metoda magnetyczna Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Taśmy i blachy ocynkowane ogniowo w sposób ciągły. Warunki techniczne dostawy Własności mechaniczne części złącznych wykonanych ze stali węglowej i stopowej. Część 1: Śruby i śruby dwustronne o określonych klasach właściwości. Gwint zwykły i drobnozwojowy Stal niskowęglowa. Blachy i taśmy walcowane na gorąco w sposób ciągły przeznaczone do obróbki plastycznej na zimno. Warunki techniczne dostawy Wyroby walcowane na gorąco z niestopowych stali konstrukcyjnych. Warunki techniczne dostawy Stal automatowa. Warunki techniczne dostawy półwyrobów, prętów i walcówki walcowanych na gorąco Wyroby płaskie walcowane na zimno ze stali niskowęglowych do obróbki plastycznej na zimno. Techniczne warunki dostawy Flat products of steel; hot-dip zinc coated strip and sheet of mild unalloyed and of structural steels; dimensions, tolerances on dimensions (a) Temperguß. Begrift, Eigenschaften Badania i oceny 1) NW-0535/A/03. Badania wytrzymałościowe elementów systemu zawieszania rurociągów produkcji firmy HILTI. Zakład Konstrukcji i Badań Wytrzymałościowych Instytutu Techniki Budowlanej, Warszawa, 2003 r. 2) LOK-653/A/03. Elementy systemu MQ do mocowania rur. Oddział Śląski w Katowicach Instytutu Techniki Budowlanej w Warszawie, Katowice, 2003 r. 3) LOK-1219/A/10 Elementy do podwieszenia przewodów instalacyjnych MM. Oddział Śląski w Katowicach Instytutu Techniki Budowlanej w Warszawie, Katowice, 2010 r. 4) LOK-688/A/10 Elementy do podwieszania przewodów instalacyjnych MQ. Oddział Śląski w Katowicach Instytutu Techniki Budowlanej w Warszawie, Katowice, 2010 r.

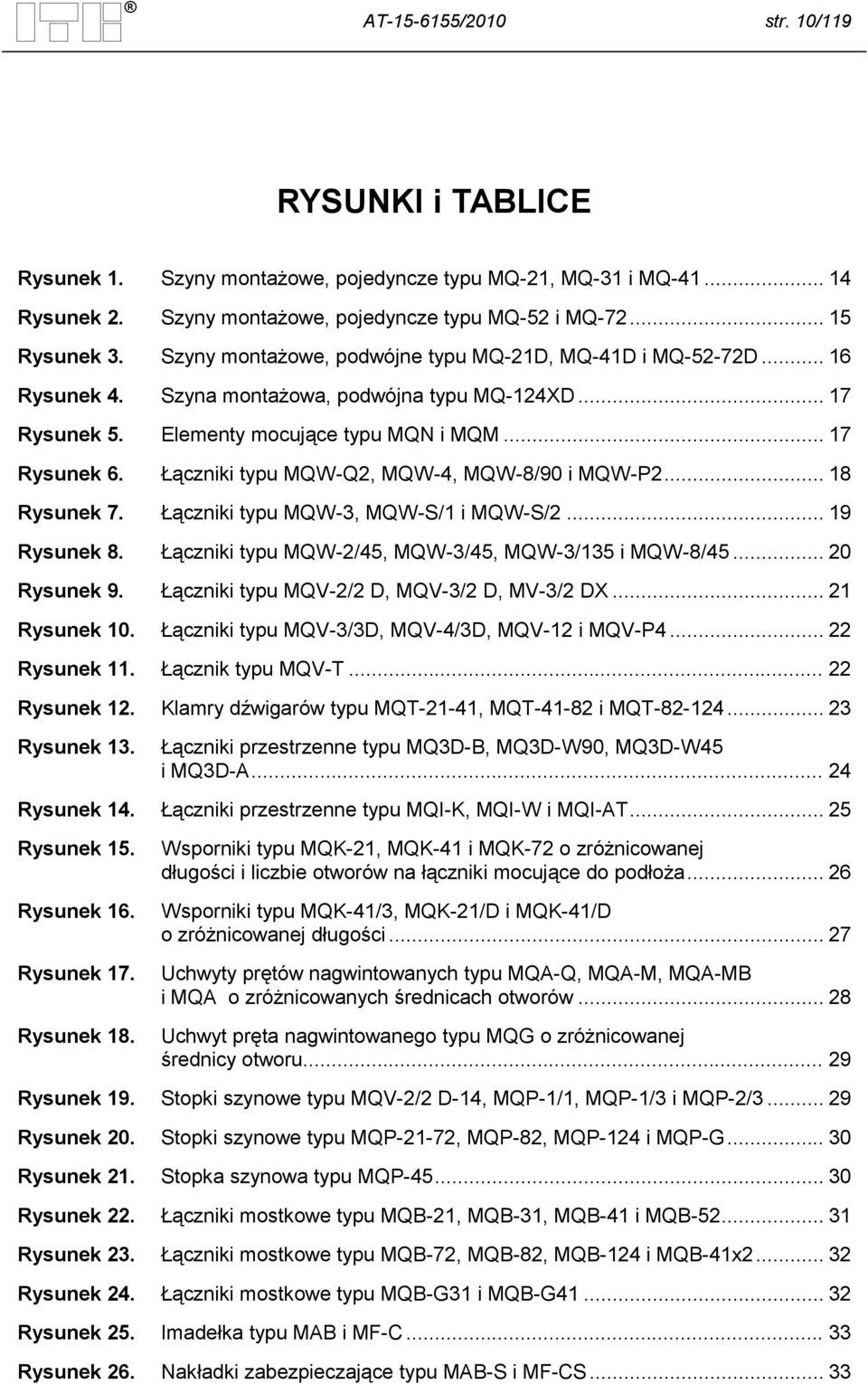

10 AT /2010 str. 10/119 RYSUNKI i TABLICE Rysunek 1. Szyny montażowe, pojedyncze typu MQ-21, MQ-31 i MQ Rysunek 2. Szyny montażowe, pojedyncze typu MQ-52 i MQ Rysunek 3. Szyny montażowe, podwójne typu MQ-21D, MQ-41D i MQ-52-72D Rysunek 4. Szyna montażowa, podwójna typu MQ-124XD Rysunek 5. Elementy mocujące typu MQN i MQM Rysunek 6. Łączniki typu MQW-Q2, MQW-4, MQW-8/90 i MQW-P Rysunek 7. Łączniki typu MQW-3, MQW-S/1 i MQW-S/ Rysunek 8. Łączniki typu MQW-2/45, MQW-3/45, MQW-3/135 i MQW-8/ Rysunek 9. Łączniki typu MQV-2/2 D, MQV-3/2 D, MV-3/2 DX Rysunek 10. Łączniki typu MQV-3/3D, MQV-4/3D, MQV-12 i MQV-P Rysunek 11. Łącznik typu MQV-T Rysunek 12. Klamry dźwigarów typu MQT-21-41, MQT i MQT Rysunek 13. Łączniki przestrzenne typu MQ3D-B, MQ3D-W90, MQ3D-W45 i MQ3D-A Rysunek 14. Łączniki przestrzenne typu MQI-K, MQI-W i MQI-AT Rysunek 15. Rysunek 16. Rysunek 17. Rysunek 18. Wsporniki typu MQK-21, MQK-41 i MQK-72 o zróżnicowanej długości i liczbie otworów na łączniki mocujące do podłoża Wsporniki typu MQK-41/3, MQK-21/D i MQK-41/D o zróżnicowanej długości Uchwyty prętów nagwintowanych typu MQA-Q, MQA-M, MQA-MB i MQA o zróżnicowanych średnicach otworów Uchwyt pręta nagwintowanego typu MQG o zróżnicowanej średnicy otworu Rysunek 19. Stopki szynowe typu MQV-2/2 D-14, MQP-1/1, MQP-1/3 i MQP-2/ Rysunek 20. Stopki szynowe typu MQP-21-72, MQP-82, MQP-124 i MQP-G Rysunek 21. Stopka szynowa typu MQP Rysunek 22. Łączniki mostkowe typu MQB-21, MQB-31, MQB-41 i MQB Rysunek 23. Łączniki mostkowe typu MQB-72, MQB-82, MQB-124 i MQB-41x Rysunek 24. Łączniki mostkowe typu MQB-G31 i MQB-G Rysunek 25. Imadełka typu MAB i MF-C Rysunek 26. Nakładki zabezpieczające typu MAB-S i MF-CS... 33

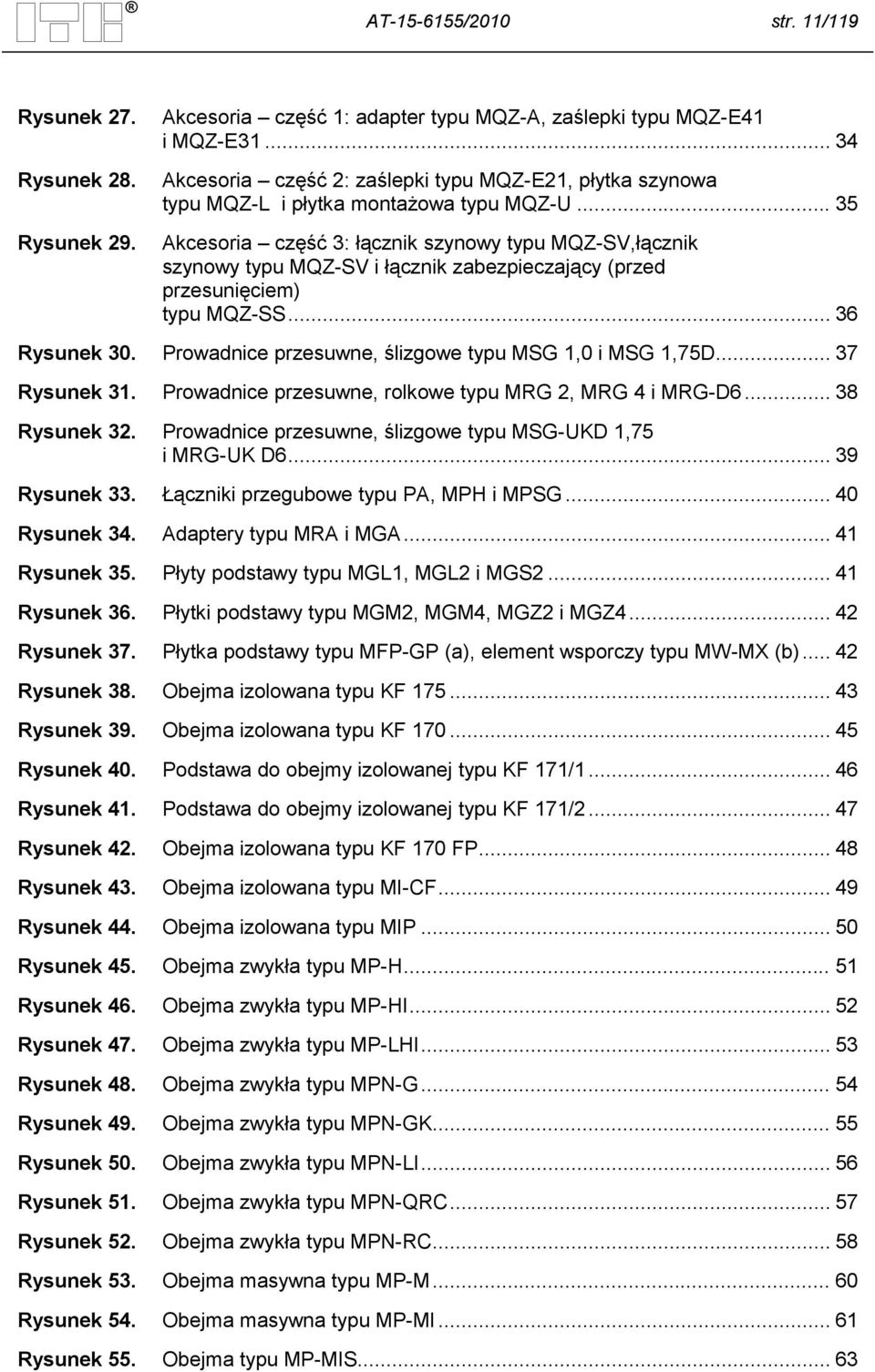

11 AT /2010 str. 11/119 Rysunek 27. Rysunek 28. Rysunek 29. Akcesoria część 1: adapter typu MQZ-A, zaślepki typu MQZ-E41 i MQZ-E Akcesoria część 2: zaślepki typu MQZ-E21, płytka szynowa typu MQZ-L i płytka montażowa typu MQZ-U Akcesoria część 3: łącznik szynowy typu MQZ-SV,łącznik szynowy typu MQZ-SV i łącznik zabezpieczający (przed przesunięciem) typu MQZ-SS Rysunek 30. Prowadnice przesuwne, ślizgowe typu MSG 1,0 i MSG 1,75D Rysunek 31. Prowadnice przesuwne, rolkowe typu MRG 2, MRG 4 i MRG-D Rysunek 32. Prowadnice przesuwne, ślizgowe typu MSG-UKD 1,75 i MRG-UK D Rysunek 33. Łączniki przegubowe typu PA, MPH i MPSG Rysunek 34. Adaptery typu MRA i MGA Rysunek 35. Płyty podstawy typu MGL1, MGL2 i MGS Rysunek 36. Płytki podstawy typu MGM2, MGM4, MGZ2 i MGZ Rysunek 37. Płytka podstawy typu MFP-GP (a), element wsporczy typu MW-MX (b) Rysunek 38. Obejma izolowana typu KF Rysunek 39. Obejma izolowana typu KF Rysunek 40. Podstawa do obejmy izolowanej typu KF 171/ Rysunek 41. Podstawa do obejmy izolowanej typu KF 171/ Rysunek 42. Obejma izolowana typu KF 170 FP Rysunek 43. Obejma izolowana typu MI-CF Rysunek 44. Obejma izolowana typu MIP Rysunek 45. Obejma zwykła typu MP-H Rysunek 46. Obejma zwykła typu MP-HI Rysunek 47. Obejma zwykła typu MP-LHI Rysunek 48. Obejma zwykła typu MPN-G Rysunek 49. Obejma zwykła typu MPN-GK Rysunek 50. Obejma zwykła typu MPN-LI Rysunek 51. Obejma zwykła typu MPN-QRC Rysunek 52. Obejma zwykła typu MPN-RC Rysunek 53. Obejma masywna typu MP-M Rysunek 54. Obejma masywna typu MP-MI Rysunek 55. Obejma typu MP-MIS... 63

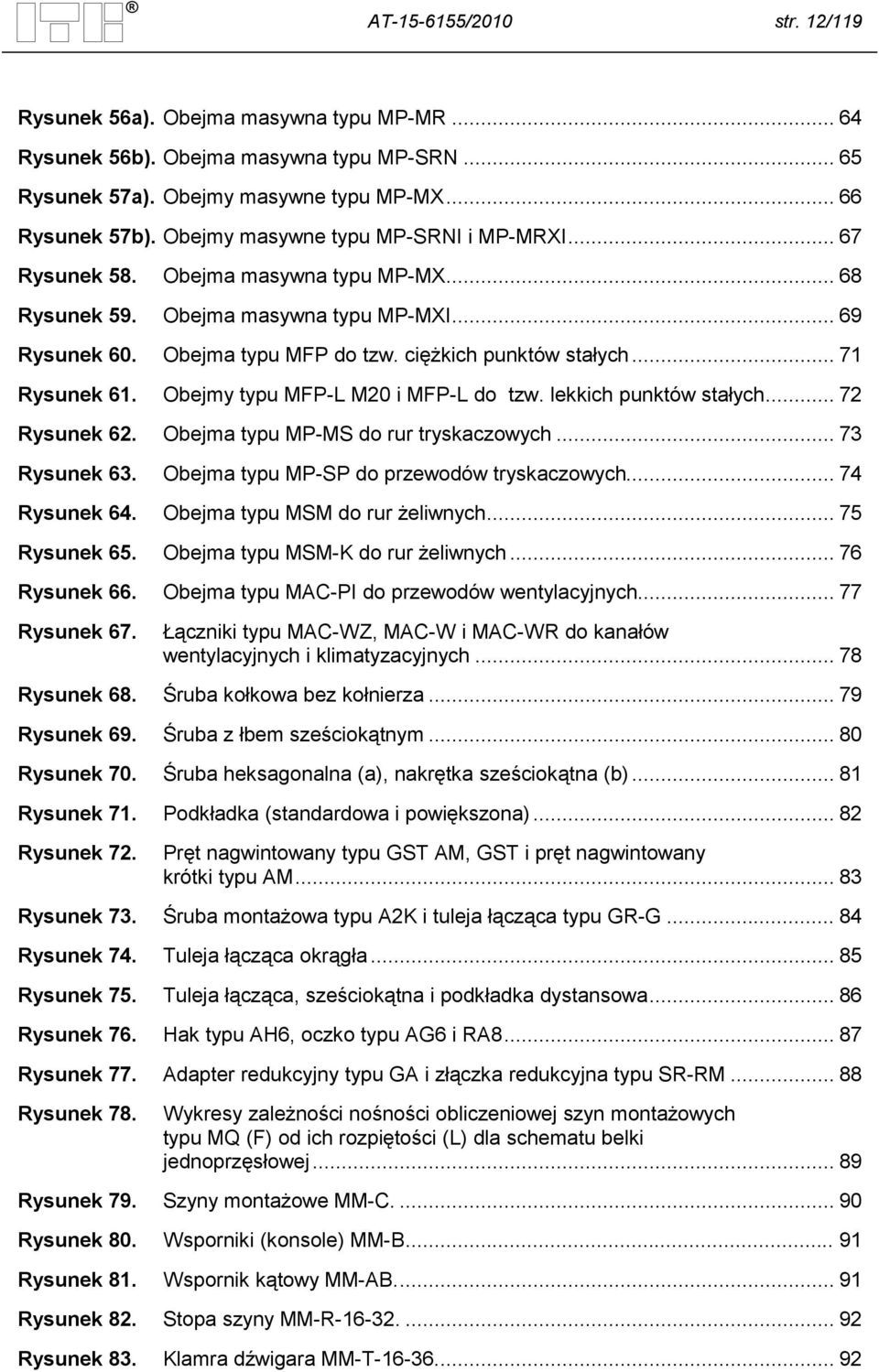

12 AT /2010 str. 12/119 Rysunek 56a). Obejma masywna typu MP-MR Rysunek 56b). Obejma masywna typu MP-SRN Rysunek 57a). Obejmy masywne typu MP-MX Rysunek 57b). Obejmy masywne typu MP-SRNI i MP-MRXI Rysunek 58. Obejma masywna typu MP-MX Rysunek 59. Obejma masywna typu MP-MXI Rysunek 60. Obejma typu MFP do tzw. ciężkich punktów stałych Rysunek 61. Obejmy typu MFP-L M20 i MFP-L do tzw. lekkich punktów stałych Rysunek 62. Obejma typu MP-MS do rur tryskaczowych Rysunek 63. Obejma typu MP-SP do przewodów tryskaczowych Rysunek 64. Obejma typu MSM do rur żeliwnych Rysunek 65. Obejma typu MSM-K do rur żeliwnych Rysunek 66. Obejma typu MAC-PI do przewodów wentylacyjnych Rysunek 67. Łączniki typu MAC-WZ, MAC-W i MAC-WR do kanałów wentylacyjnych i klimatyzacyjnych Rysunek 68. Śruba kołkowa bez kołnierza Rysunek 69. Śruba z łbem sześciokątnym Rysunek 70. Śruba heksagonalna (a), nakrętka sześciokątna (b) Rysunek 71. Podkładka (standardowa i powiększona) Rysunek 72. Pręt nagwintowany typu GST AM, GST i pręt nagwintowany krótki typu AM Rysunek 73. Śruba montażowa typu A2K i tuleja łącząca typu GR-G Rysunek 74. Tuleja łącząca okrągła Rysunek 75. Tuleja łącząca, sześciokątna i podkładka dystansowa Rysunek 76. Hak typu AH6, oczko typu AG6 i RA Rysunek 77. Adapter redukcyjny typu GA i złączka redukcyjna typu SR-RM Rysunek 78. Wykresy zależności nośności obliczeniowej szyn montażowych typu MQ (F) od ich rozpiętości (L) dla schematu belki jednoprzęsłowej Rysunek 79. Szyny montażowe MM-C Rysunek 80. Wsporniki (konsole) MM-B Rysunek 81. Wspornik kątowy MM-AB Rysunek 82. Stopa szyny MM-R Rysunek 83. Klamra dźwigara MM-T

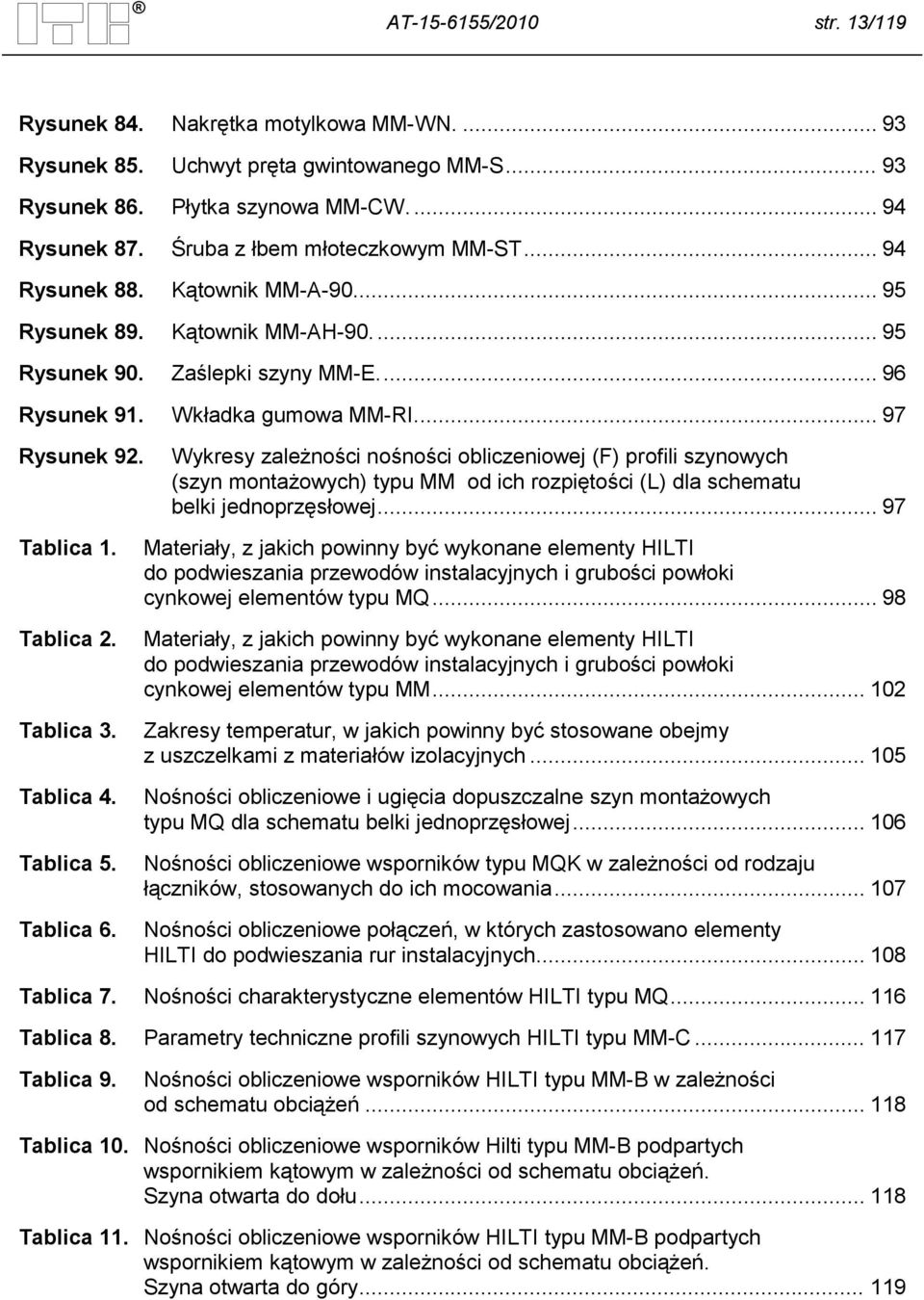

13 AT /2010 str. 13/119 Rysunek 84. Nakrętka motylkowa MM-WN Rysunek 85. Uchwyt pręta gwintowanego MM-S Rysunek 86. Płytka szynowa MM-CW Rysunek 87. Śruba z łbem młoteczkowym MM-ST Rysunek 88. Kątownik MM-A Rysunek 89. Kątownik MM-AH Rysunek 90. Zaślepki szyny MM-E Rysunek 91. Wkładka gumowa MM-RI Rysunek 92. Tablica 1. Tablica 2. Tablica 3. Tablica 4. Tablica 5. Tablica 6. Wykresy zależności nośności obliczeniowej (F) profili szynowych (szyn montażowych) typu MM od ich rozpiętości (L) dla schematu belki jednoprzęsłowej Materiały, z jakich powinny być wykonane elementy HILTI do podwieszania przewodów instalacyjnych i grubości powłoki cynkowej elementów typu MQ Materiały, z jakich powinny być wykonane elementy HILTI do podwieszania przewodów instalacyjnych i grubości powłoki cynkowej elementów typu MM Zakresy temperatur, w jakich powinny być stosowane obejmy z uszczelkami z materiałów izolacyjnych Nośności obliczeniowe i ugięcia dopuszczalne szyn montażowych typu MQ dla schematu belki jednoprzęsłowej Nośności obliczeniowe wsporników typu MQK w zależności od rodzaju łączników, stosowanych do ich mocowania Nośności obliczeniowe połączeń, w których zastosowano elementy HILTI do podwieszania rur instalacyjnych Tablica 7. Nośności charakterystyczne elementów HILTI typu MQ Tablica 8. Parametry techniczne profili szynowych HILTI typu MM-C Tablica 9. Nośności obliczeniowe wsporników HILTI typu MM-B w zależności od schematu obciążeń Tablica 10. Nośności obliczeniowe wsporników Hilti typu MM-B podpartych wspornikiem kątowym w zależności od schematu obciążeń. Szyna otwarta do dołu Tablica 11. Nośności obliczeniowe wsporników HILTI typu MM-B podpartych wspornikiem kątowym w zależności od schematu obciążeń. Szyna otwarta do góry

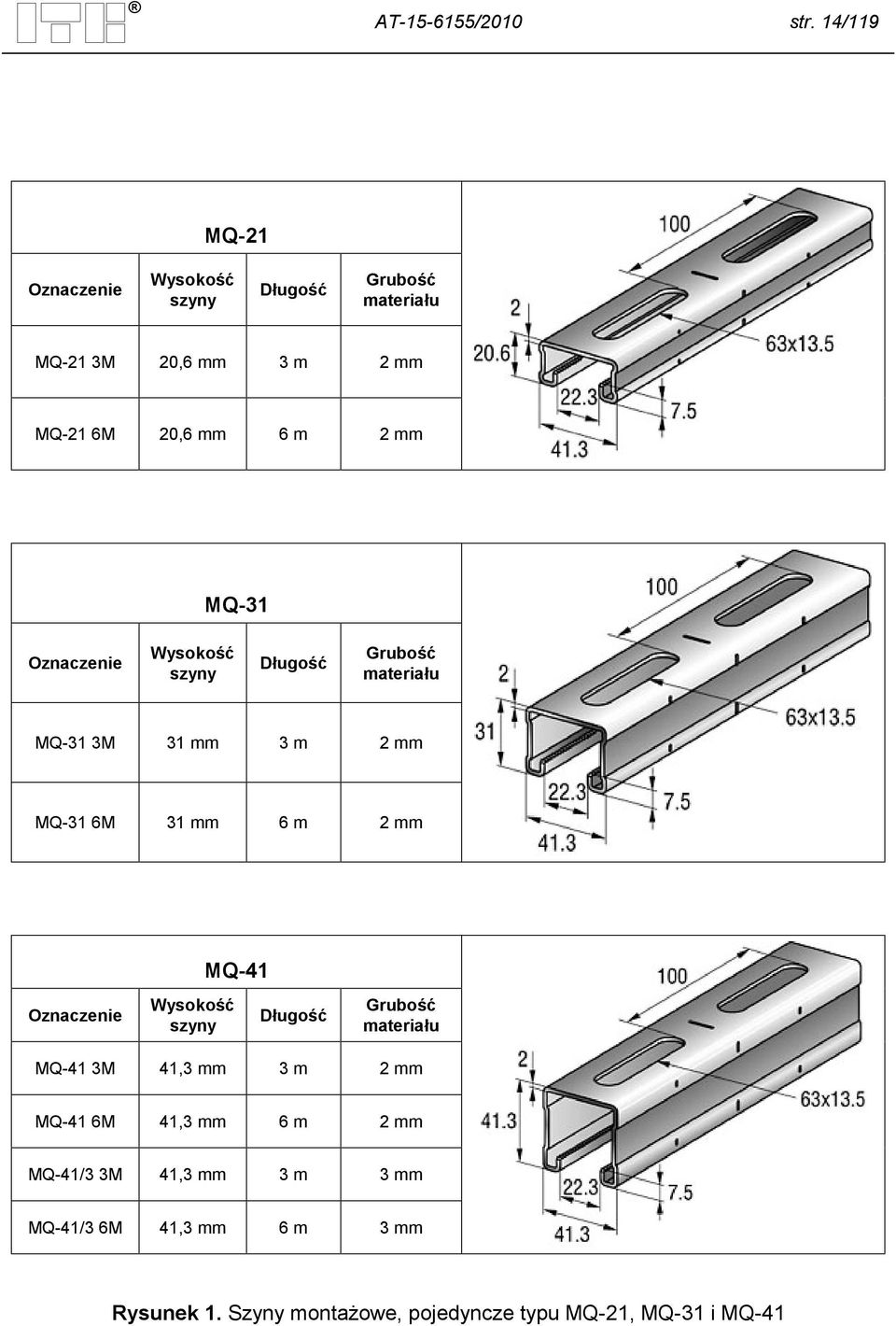

14 AT /2010 str. 14/119 MQ-21 Oznaczenie Wysokość szyny Długość Grubość materiału MQ-21 3M 20,6 3 m 2 MQ-21 6M 20,6 6 m 2 MQ-31 Oznaczenie Wysokość szyny Długość Grubość materiału MQ-31 3M 31 3 m 2 MQ-31 6M 31 6 m 2 MQ-41 Oznaczenie Wysokość szyny Długość Grubość materiału MQ-41 3M 41,3 3 m 2 MQ-41 6M 41,3 6 m 2 MQ-41/3 3M 41,3 3 m 3 MQ-41/3 6M 41,3 6 m 3 Rysunek 1. Szyny montażowe, pojedyncze typu MQ-21, MQ-31 i MQ-41

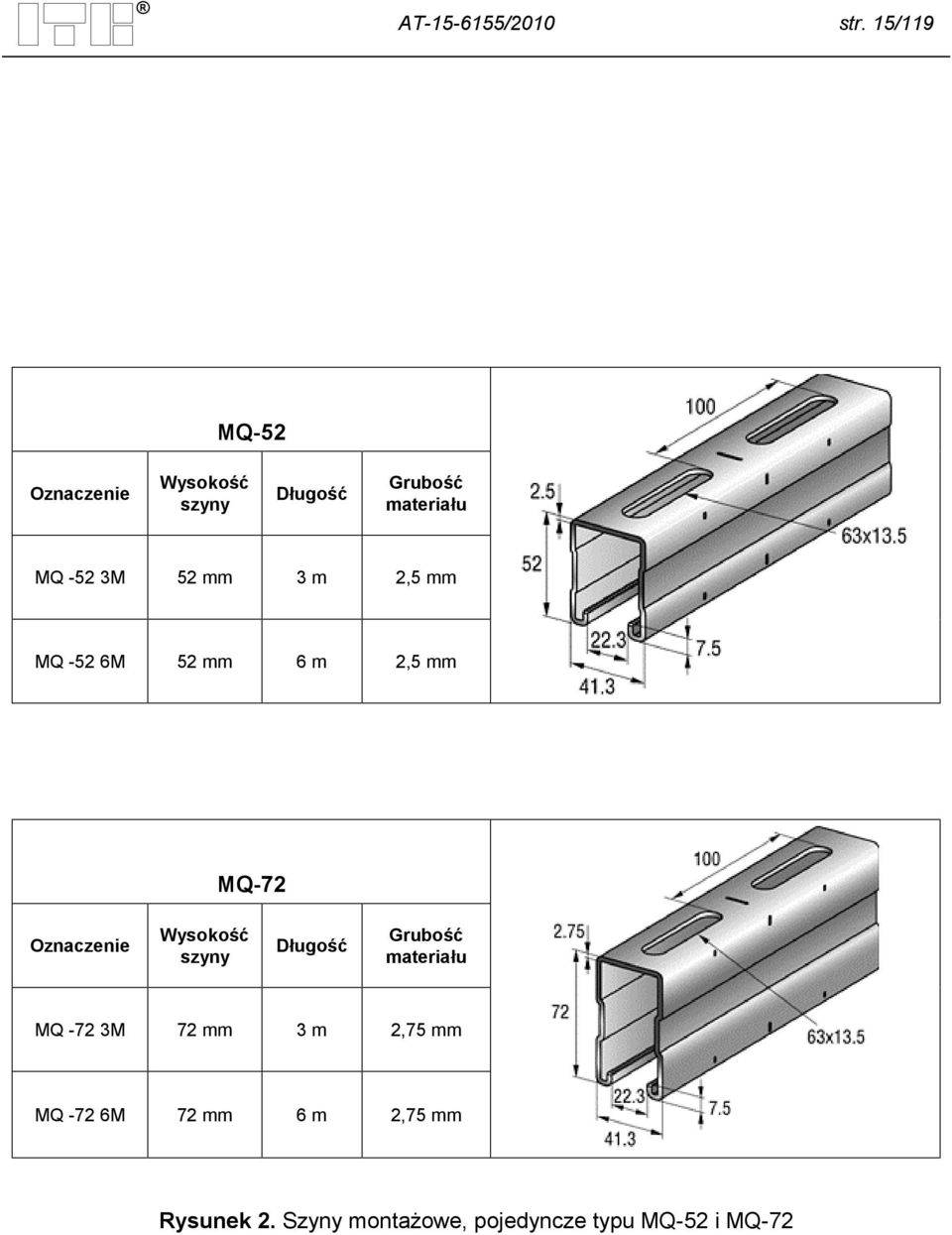

15 AT /2010 str. 15/119 MQ-52 Oznaczenie Wysokość szyny Długość Grubość materiału MQ -52 3M 52 3 m 2,5 MQ -52 6M 52 6 m 2,5 MQ-72 Oznaczenie Wysokość szyny Długość Grubość materiału MQ -72 3M 72 3 m 2,75 MQ -72 6M 72 6 m 2,75 Rysunek 2. Szyny montażowe, pojedyncze typu MQ-52 i MQ-72

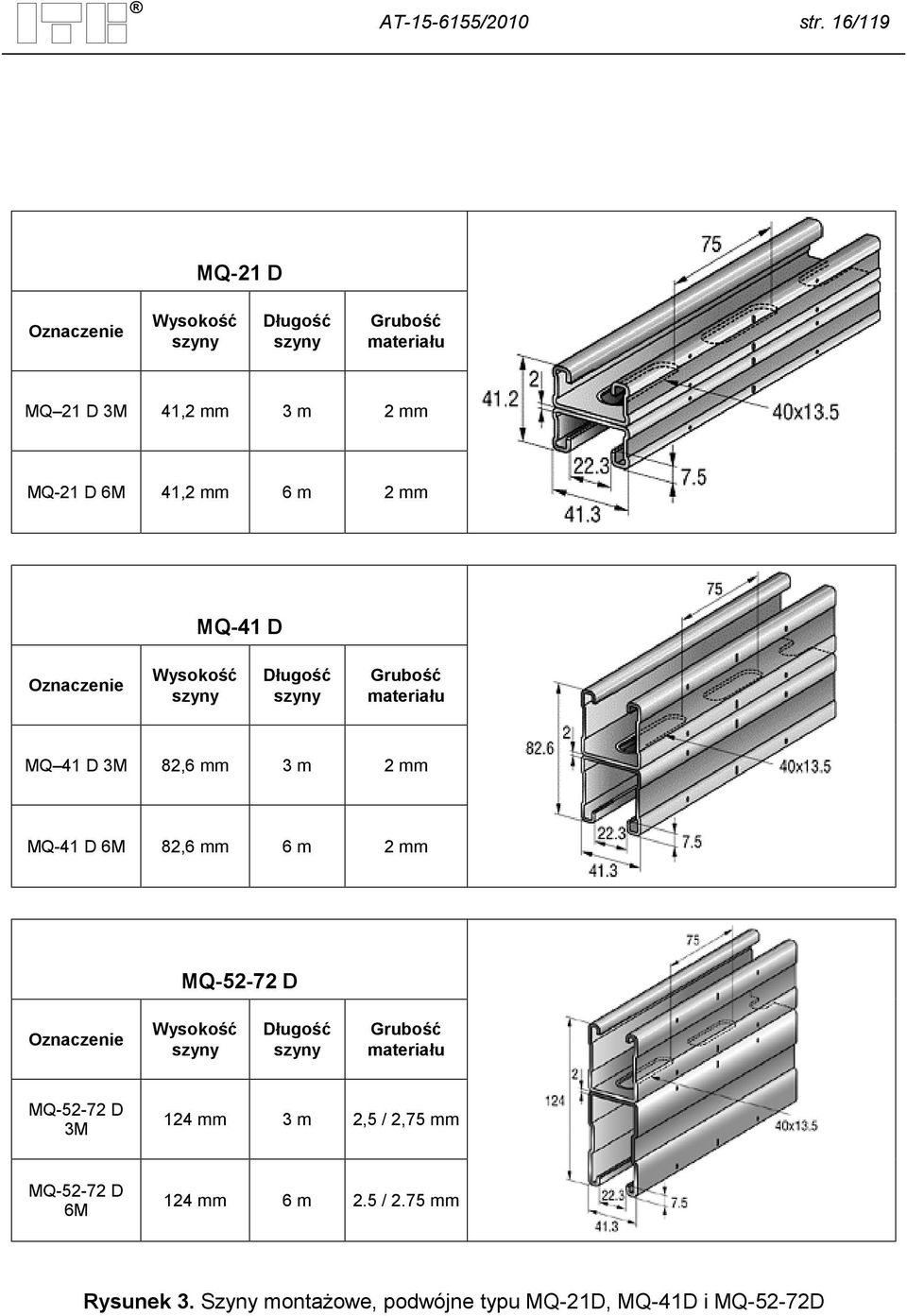

16 AT /2010 str. 16/119 MQ-21 D Oznaczenie Wysokość szyny Długość szyny Grubość materiału MQ 21 D 3M 41,2 3 m 2 MQ-21 D 6M 41,2 6 m 2 MQ-41 D Oznaczenie Wysokość szyny Długość szyny Grubość materiału MQ 41 D 3M 82,6 3 m 2 MQ-41 D 6M 82,6 6 m 2 MQ D Oznaczenie Wysokość szyny Długość szyny Grubość materiału MQ D 3M m 2,5 / 2,75 MQ D 6M m 2.5 / 2.75 Rysunek 3. Szyny montażowe, podwójne typu MQ-21D, MQ-41D i MQ-52-72D

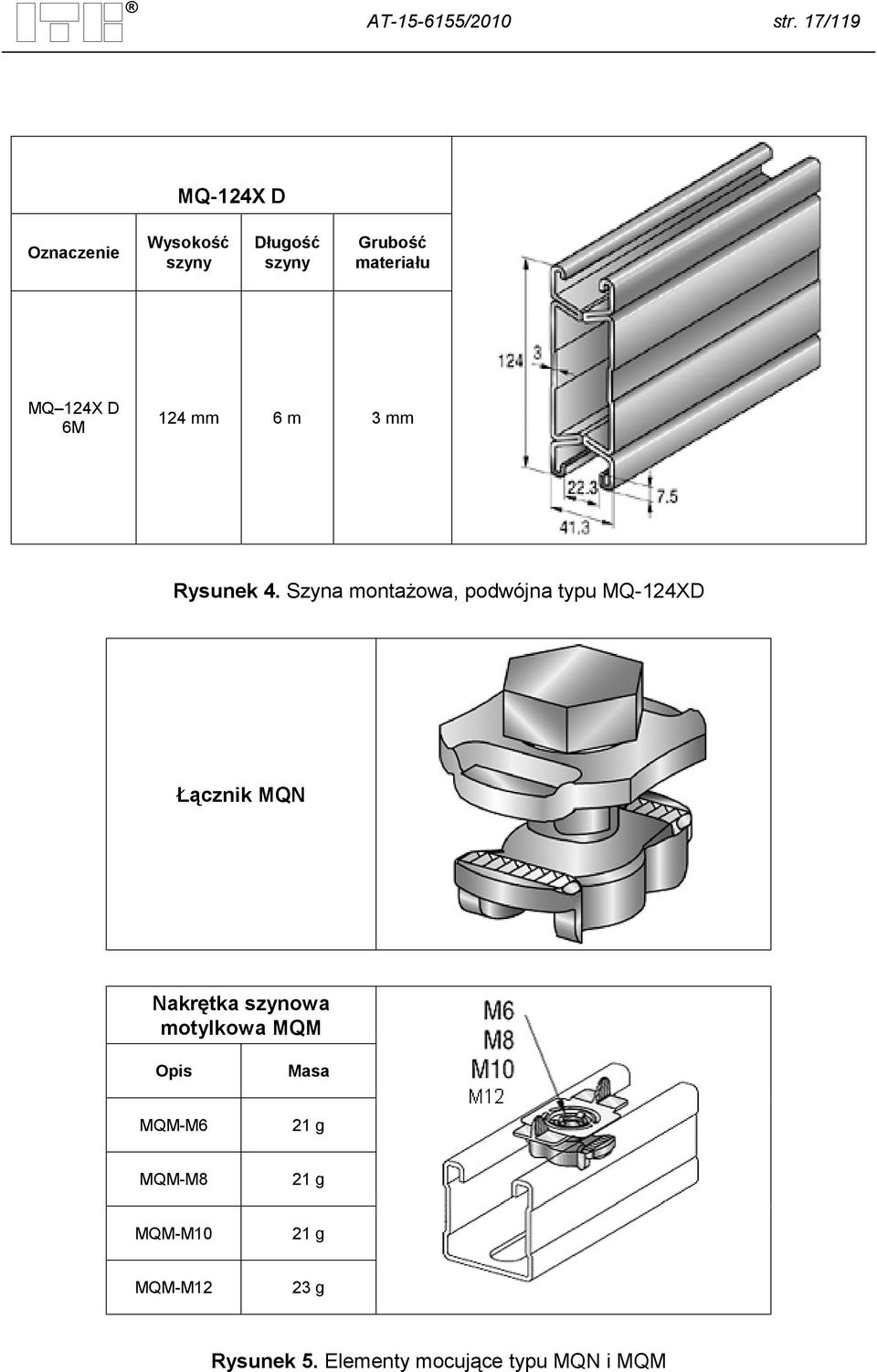

17 AT /2010 str. 17/119 MQ-124X D Oznaczenie Wysokość szyny Długość szyny Grubość materiału MQ 124X D 6M m 3 Rysunek 4. Szyna montażowa, podwójna typu MQ-124XD Łącznik MQN Nakrętka szynowa motylkowa MQM Opis Masa MQM-M6 21 g MQM-M8 21 g MQM-M10 21 g MQM-M12 23 g Rysunek 5. Elementy mocujące typu MQN i MQM

18 AT /2010 str. 18/119 MQW-02 MQW-4 MQW-8/90 MQW-P2 Rysunek 6. Łączniki typu MQW-Q2, MQW-4, MQW-8/90 i MQW-P2

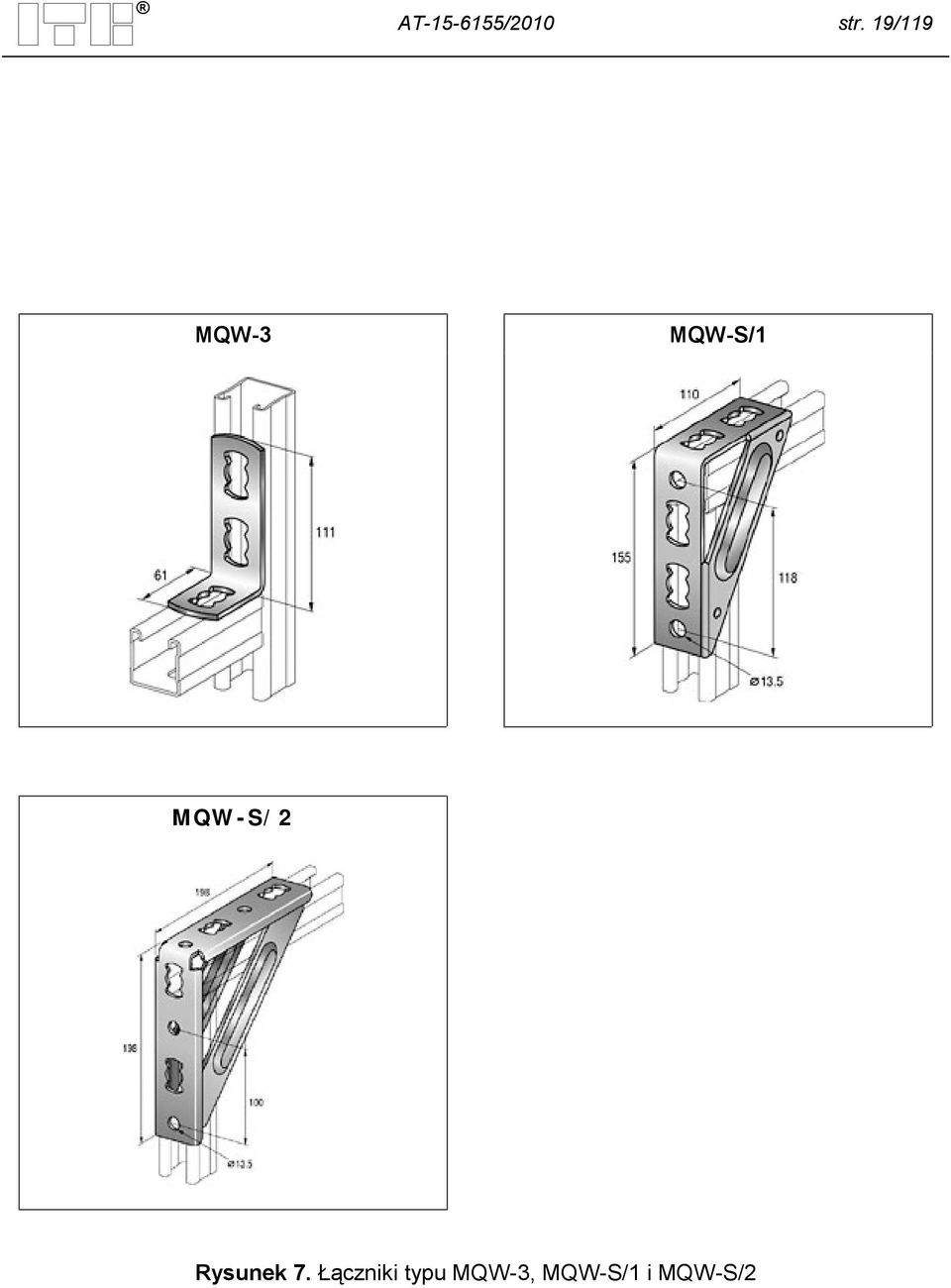

19 AT /2010 str. 19/119 MQW-3 MQW-S/1 MQW-S/2 Rysunek 7. Łączniki typu MQW-3, MQW-S/1 i MQW-S/2

20 AT /2010 str. 20/119 MQW-2/45 MQW-3/45 MQW-3/135 MQW-8/45 Rysunek 8. Łączniki typu MQW-2/45, MQW-3/45, MQW-3/135 i MQW-8/45

21 AT /2010 str. 21/119 MQV-2/2 D MQV-3/2 D MV-3/2 DX Rysunek 9. Łączniki typu MQV-2/2 D, MQV-3/2 D, MV-3/2 DX

22 AT /2010 str. 22/119 MQV-3/3 D MQV-4/3 D MQV-12 MQV-P4 Rysunek 10. Łączniki typu MQV-3/3D, MQV-4/3D, MQV-12 i MQV-P4 MQV-T Rysunek 11. Łącznik typu MQV-T

23 AT /2010 str. 23/119 MQT MQT MQT Rysunek 12. Klamry dźwigarów typu MQT-21-41, MQT i MQT

24 AT /2010 str. 24/119 MQ3D-B MQ3D-W90 MQ3D-W45 MQ3D-A Rysunek 13. Łączniki przestrzenne typu MQ3D-B, MQ3D-W90, MQ3D-W45 i MQ3D-A

25 AT /2010 str. 25/119 MQI-K MQI-W Stosowany z szynami montażowymi o następujących oznaczeniach: MQ-41, MQ-41/ MQ-52, MQ MQ-41D, MQ-52-72D. MQ-124ATLANTYK-D Stosowany z szynami montażowymi o następujących oznaczeniach: MQ-41, MQ-41/3, MQ-52 MQ-72 MQ-41D, MQ-52-72D. MQ-124XD MQI-AT Rysunek 14. Łączniki przestrzenne typu MQI-K, MQI-W i MQI-AT

26 AT /2010 str. 26/119 MQK-21/300, MQK-21/450 MQK-41/300, MQK-41/450, MQK-41/600, MQK-41/1000 MQK-41/600/4, MQK-41/1000/4 MQK-72/450, MQK-72/600 Rysunek 15. Wsporniki typu MQK-21, MQK-41 i MQK-72 o zróżnicowanej długości i liczbie otworów na łączniki mocujące do podłoża

27 AT /2010 str. 27/119 MQK-41/3/300, MQK-41/3/450, MQK -41/3/600 MQK-21 D/300, MQK-21 D/450, MQK-21 D/600 MQK-41 D/1000 Rysunek 16. Wsporniki typu MQK-41/3, MQK-21/D i MQK-41/D o zróżnicowanej długości

28 AT /2010 str. 28/119 MQA-Q8 MQA-M6, MQA-M8, MQA-M10 MQA-M10B, MQA-M12B, MQA-M16B MQA-M10B, MQA-M12B, MQA-M16B Rysunek 17. Uchwyty prętów nagwintowanych typu MQA-Q, MQA-M, MQA-MB i MQA o zróżnicowanych średnicach otworów

29 AT /2010 str. 29/119 MQG-2-M16, MQG-2-1/2", MQG-2-3/4" Rysunek 18. Uchwyt pręta nagwintowanego typu MQG o zróżnicowanej średnicy otworu MQV-2/2 D-14 MQP-1/1 MQP-1/3 MQP-2/3 Rysunek 19. Stopki szynowe typu MQV-2/2 D-14, MQP-1/1, MQP-1/3 i MQP-2/3

30 AT /2010 str. 30/119 MQP MQP-82 MQP-124 MQP-G Rysunek 20. Stopki szynowe typu MQP-21-72, MQP-82, MQP-124 i MQP-G MQP-45 Rysunek 21. Stopka szynowa typu MQP-45

31 AT /2010 str. 31/119 MQB-21 MQB-31 MQB-41 MQB-52 Rysunek 22. Łączniki mostkowe typu MQB-21, MQB-31, MQB-41 i MQB-52

32 AT /2010 str. 32/119 MQB-72 MQB-82 MQB-124 MQB-41X2 Rysunek 23. Łączniki mostkowe typu MQB-72, MQB-82, MQB-124 i MQB-41x2 MQB-G31 MQB-G41 Rysunek 24. Łączniki mostkowe typu MQB-G31 i MQB-G41

33 AT /2010 str. 33/119 MAB-9, MAB-11, MAB-13 MF-C Oznaczenie imadełka T, u, v, W, X Y Z, MAB-9 (MAB-Q) M8 MAB M10 MAB M10 MF-C M12 MF-C M10 MF-C M10 MF-C M8 Rysunek 25. Imadełka typu MAB i MF-C MAB-S MF-CS Rysunek 26. Nakładki zabezpieczające typu MAB-S i MF-CS

34 AT /2010 str. 34/119 Adapter: MQZ-A M16, MQZ-A 1/2", MQZ-A 3/4" Zaślepka MQZ-E41 Zaślepka MQZ-E31 Rysunek 27. Akcesoria część 1: adapter typu MQZ-A, zaślepki typu MQZ-E41 i MQZ-E31

35 AT /2010 str. 35/119 Zaślepka MQZ-E21 Płytki szynowe: MQZ-L9, MQZ-L11, MQZ-L13, MQZ-L17 Płytka montażowa MQZ-U Rysunek 28. Akcesoria część 2: zaślepki typu MQZ-E21, płytka szynowa typu MQZ-L i płytka montażowa typu MQZ-U

36 AT /2010 str. 36/119 Klucz montażowy MQZ-SVS Łącznik szynowy MQZ-SV Łącznik zabezpieczający (przed przesunięciem) MQZ-SS Rysunek 29. Akcesoria część 3: łącznik szynowy typu MQZ-SV, łącznik szynowy typu MQZ-SV i łącznik zabezpieczający (przed przesunięciem) typu MQZ-SS

37 AT /2010 str. 37/119 MSG 1.0 M8/10, MSG 1.0 M12/16, MSG 1.0 1/2", MSG 1.0 3/4" MSG 1.75 M8/10D, MSG 1.75 M12/16D Rysunek 30. Prowadnice przesuwne, ślizgowe typu MSG 1,0 i MSG 1,75D

38 AT /2010 str. 38/119 MRG 2 MRG 4 MRG-D6 Rysunek 31. Prowadnice przesuwne, rolkowe typu MRG 2, MRG 4 i MRG-D6

39 AT /2010 str. 39/119 MSG-UK D 1,75 MRG-UK D6 Rysunek 32. Prowadnice przesuwne, ślizgowe typu MSG-UKD 1,75 i MRG-UK D6

40 AT /2010 str. 40/119 PA-I 8 8, PA-K 8 8, PA 10 10, MPH M12 Oznaczenie prowadnicy M 1, M 2, H 1, H 2, H 3, PA-I PA-K PA MPH M MPSG-M8, MPSG-M10 Oznaczenie prowadnicy M 1, M 2, H 1, H 2, H 3, H 4, MPSG-M MPSG-M Rysunek 33. Łączniki przegubowe typu PA, MPH i MPSG

41 AT /2010 str. 41/119 MRA-3/4", MRA-1/2", MRA-1/2" (M16) MGA-1" IG / M16 AG, MRA-3/4" (M16) Rysunek 34. Adaptery typu MRA i MGA MGL1 MGL1-1/2", MGL1-M8/1/2" MGL2 MGL2-M8, MGL2-M10, MGL2-M12, MGL2-M16, MGL2-1/2" MGS2 MGS2-M10, MGS2-M12, MGS2-M16, MGS2-1/2", MGS2-3/4" MQG MQG-2-M16, MQG-2-1/2, MQG-2-3/4 Rysunek 35. Płyty podstawy typu MGL1, MGL2 i MGS2

42 AT /2010 str. 42/119 MGM2 MGM2-1/2", MGM2-3/4", MGM2-1", MGM2-M16 MGM4 MGM4-1/2", MGM4-3/4", MGM4-1" MGZ2 MGZ2-1/2": L = 166, B = 40, MGZ2-3/4": L = 188, B = 60 MGZ4 MGZ4-1": H = 27 Rysunek 36. Płytki podstawy typu MGM2, MGM4, MGZ2 i MGZ4 a) b) MFP-GP 16, MFP-GP 20, MFP-GP 1/2", MFP-GP 3/4", MFP-GP 1", MFP-GP 5/4" MW-MX 2-6, MW-MX Rysunek 37. Płytka podstawy typu MFP-GP (a), element wsporczy typu MW-MX (b)

43 AT /2010 str. 43/119 Rysunek 38. Obejma izolowana typu KF 175 Wymiary obejmy izolowanej typu KF 175 przedstawionej na rysunku 38 Oznaczenie obejmy d, A A1 s, L1, KF ,7 M8-1/2" M KF ,8 M8-1/2" M KF ,2 M8-1/2" M KF ,0 M8-1/2" M KF ,5 M8-1/2" M KF ,3 M8-1/2" M KF ,0 M8-1/2" M KF ,9 M8-1/2" M KF ,0 M8-1/2" M8 30 S3 40 KF ,6 M8-1/2" M KF M8-1/2" M KF ,0 M8-1/2" M KF ,0 M8-1/2" M KF ,2 M8-1/2" M KF ,4 M8-1/2" M b, )

44 AT /2010 str. 44/119 c.d. wymiarów do rysunku 38 Oznaczenie obejmy d, A A1 s, L1, KF ,0 M8-1/2" M KF ,3 M8-1/2" M KF M8-1/2" M KF ,0 M8-1/2" M KF ,0 M8-1/2" M KF ,3 M8-1/2" M KF ,0 M8-1/2" M KF ,0 M8-1/2" M KF ,0 M10-1/2" M KF ,1 M10-1/2" M KF M10-1/2" M KF ,0 M10-1/2" M KF ,9 M10-1/2" M KF ,1 M10-1/2" M KF M10-1/2" M KF ,0 M10-1/2" M KF ,0 M10-1/2" M KF M10-1/2" M KF ,0 M10-1/2" M KF ,0 M10-1/2" M KF ,7 M10-1/2" M KF ,0 M10-1/2" M KF ,0 M10-1/2" M KF ,3 M10-1/2" M KF ,7 3/4" M KF ,0 3/4" M b, ) KF ,1 3/4" M16 GO

45 AT /2010 str. 45/119 Oznaczenie obejmy d, A s, L1, L2, KF M16 GO KF M KF M KF M KF M KF M KF M KF M KF M b, Rysunek 39. Obejma izolowana typu KF 170

46 AT /2010 str. 46/119 Oznaczenie obejmy d, h, b, długość a, KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171: KF 171/ KF 171/ Rysunek 40. Podstawa do obejmy izolowanej typu KF 171/1

47 AT /2010 str. 47/119 Oznaczenie obejmy d, h, b, długość a, KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ KF 171/ Rysunek 41. Podstawa do obejmy izolowanej typu KF 171/2

48 AT /2010 str. 48/119 Oznaczenie obejmy d s, X, L1, L2, KF 170FP-76 76, KF 170FP-89 88, KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP , KF 170FP Rysunek 42. Obejma izolowana typu KF 170 FP

49 AT /2010 str. 49/119 Oznaczenie obejmy Średnica obejmy D, Oznaczenie gwintu tulejki zawiesia Grubość materiału izolacyjnego, L, Oznaczenie obejmy Średnica obejmy D, Oznaczenie gwintu tulejki zawiesia Grubość materiału izolacyjnego, L, MI-CF 10/20 10 M8 20 MI-CF 42/ M8 25 MI-CF 17/ M8 20 MI-CF 48/ M8 25 MI-CF 21/ M8 20 MI-CF 60/ M10 20 MI-CF 27/ M8 20 MI-CF 76/ M10 25 MI-CF 34/ M10 20 MI-CF 21/ M10 30 MI-CF 42/ M10 20 MI-CF 27/ M10 30 MI-CF 48/ M10 20 MI-CF 34/ M8 30 MI-CF 54/20 54 M8 20 MI-CF 42/ M10 30 MI-CF 57/20 57 M8 20 MI-CF 48/ M10 30 MI-CF 60/ M8 20 MI-CF 54/30 54 M10 30 MI-CF 64/ M10 20 MI-CF 60/ M10 30 MI-CF 76/ M10 20 MI-CF 76/ M10 30 MI-CF 89/ M10 20 MI-CF 89/ M10 30 MI-CF 101/ M10 20 MI-CF 21/ M8 40 MI-CF 108/ M10 20 MI-CF 27/ M10 40 MI-CF 17/ M8 25 MI-CF 34/ M10 40 MI-CF 21/ M8 25 MI-CF 42/ M10 40 MI-CF 27/ M10 25 MI-CF 48/ M10 40 MI-CF 34/ M10 25 MI-CF 54/40 54 M10 40 Rysunek 43. Obejma izolowana typu MI-CF

50 AT /2010 str. 50/119 Oznaczenie D, Grubość materiału izolacyjnego, B, H, MIP-H MIP-M MIP-T Rysunek 44. Obejma izolowana typu MIP

51 AT /2010 str. 51/119 Oznaczenie Rozmiar, cale Średnica Rozmiar, D, B b s h MP-H M8/M10 3/8" ,0 32 MP-H M8/M10 1/2" ,0 35 MP-H M8/M10 3/4" ,0 38 MP-H M8/M10 1" ,0 41 MP-H M8/M10 11/4" ,2 46 MP-H M8/M10 11/2" ,2 49 MP-H M8/M ,2 53 MP-H M8/M10 2" ,2 57 MP-H M8/M ,8 63 MP-H M8/M10 21/2" ,8 67 MP-H M8/M10 3" ,8 72 MP-H M8/M ,8 76 MP-H M8/M ,8 81 MP-H M8/M10 4" ,2 86 MP-H M8/M ,2 91 MP-H M8/M ,2 95 MP-H M8/M10 5" ,2 100 MP-H M8/M ,2 104 MP-H M8/M ? Z 25 2,2 109 MP-H M8/M10 6" ,2 113 Rysunek 45. Obejma zwykła typu MP-H

52 AT /2010 str. 52/119 Oznaczenie do zamówienia Zakres średnic średnica zewn, rury, Rozmiar rury Ilość sztuk w opakowaniu B, MP-HI 8-12 M8/M MP-HI M8/M /4" MP-HI M8/M /8" MP-HI M8/M /2" MP-HI M8/M /4" MP-HI M8/M " MP-HI M8/M /4" MP-HI M8/M /2" MP-HI M8/M MP-HI M8/M " MP-HI M8/M MP-HI M8/M /2" MP-HI M8/M " MP-HI M8/M MP-HI M8/M MP-HI M8/M " MP-HI M8/M MP-HI M8/M MP-HI M8/M " MP-HI M8/M MP-HI M8/M MP-HI M8/M " h, Rysunek 46. Obejma zwykła typu MP-HI

53 AT /2010 str. 53/119 Oznaczenie do zamówienia Zakres średnic rur D, Gwint nakrętki B, b s, h, b 1, Ilość sztuk w opakowaniu MP-LHI 8/ M8-SW , MP-LHI 1/4" M8-SW , MP-LHI 3/8" M8-SW , MP-LHI 1/2" M8-SW , MP-LHI 3/4" M8-SW , MP-LHI 1" M8-SW , MP-LHI 1 1/4" M8-SW , MP-LHI 1 1/2" M8-SW , MP-LHI 54/ M8-SW , MP-LHI 2" M8-SW , Rysunek 47. Obejma zwykła typu MP-LHI

54 AT /2010 str. 54/119 do od Oznaczenie obejmy Średnica obejmy D, Oznaczenie gwintu głowicy obejmy MPN-G 50 F 50 M8 / M10 / 1/2" MPN-G 56 F 56 M8 / M10 / 1/2" MPN-G 63 F 63 M8 / M10 / 1/2" MPN-G 75 B 75 M8 / M10/AF17 MPN-G 75 F 75 M8 / M10 / 1/2" MPN-G 85 B 85 M8 / M10/AF13 MPN-G 85 F 85 M8 / M10 / 1/2" MPN-G 90 B 90 M8 / M10/AF17 MPN-G 90 F 90 M8 / M10 / 1/2" MPN-G 110 B 110 M8 / M10/AF17 MPN-G 110 F 110 M8 / M10 / 1/2" MPN-G 120 B 120 M8 / M10/AF13 MPN-G 120 F 120 M8 / M10 / 1/2" MPN-G M8 / M10/AF13 MPN-G 125 F 125 M8 / M10 / 1/2" MPN-G M8 / M10/AF13 MPN-G 135 F 135 M8 / M10 / 1/2" MPN-G M8 / M10/AF13 MPN-G 160 F 160 M8 / M10 / 1/2" Rysunek 48. Obejma zwykła typu MPN-G

55 AT /2010 str. 55/119 Oznaczenie obejmy Średnica obejmy D, Oznaczenie gwintu głowicy obejmy MPN-GK 16 A 16 M8 / M10/AF17 MPN-GK 16 K 16 M8/AF13 MPN-GK 20 A 20 M8 / M10/AF17 MPN-GK 20 K 20 M8/AF13 MPN-GK 25 A 25 M8 / M10/AF17 MPN-GK 25 K 25 M8/AF13 MPN-GK 32 A 32 M8 / M10/AF17 MPN-GK 32 K 32 M8/AF13 MPN-GK 40 A 40 M8 / M10/AF17 MPN-GK 40 K 40 M8/AF13 MPN-GK 50 A 50 M8 / M10/AF17 MPN-GK 50 K 50 M8/AF13 MPN-GK 56 K 56 M8/AF13 MPN-GK 63 K 63 M8/AF13 Rysunek 49. Obejma zwykła typu MPN-GK

56 AT /2010 str. 56/119 Oznaczenie obejmy Średnica obejmy D Zakres średnic przewodów, MPN-LI 8/11 K 8 / MPN-LI 1/4" K 1/4 in MPN-LI 3/8" K 3/8 in MPN-LI 1/2" K 1/2 in MPN-LI 3/4" K 3/4 in MPN-LI 29/32 K 29 / MPN-LI 1" K 1 in MPN-LI 37/41 K 37 / MPN-LI 1 1/4" K 1 1/4 in MPN-LI 1 1/2" K 1 1/2 in MPN-LI 52/56 K 52 / MPN-LI 2" K 2 in Rysunek 50. Obejma zwykła typu MPN-LI

57 AT /2010 str. 57/119 W przypadku Oznaczenie obejmy Rozmiar obejmy. /inch D, Oznaczenie gwintu głowicy obejmy B, b s, MPN-QRC 8/11 M10 8/ M , MPN-QRC 1/4" M10 1/4" M , MPN-QRC 3/4" M10 3/4" M10 S3 20 1, MPN-QRC 1/2" M10 1/2" M , MPN-QRC 3/4" M10 3/4" M , MPN-QRC 29/32 M10 29/ M , MPN-QRC 1" M M , MPN-QRC 37/41 M10 37/ M , MPN-QRC 40/46 M10 40/ M , MPN-QRC 47/53 M10 47/53 47 S3 M , MPN-QRC 54/60 M10 54/ M , MPN-QRC 60/66 M10 60/ M , MPN-QRC 67/71 M10 67/ M , MPN-QRC 2 1/2" M10 2 1/2" M , MPN-QRC 78/84 M10 78/ M , MPN-QRC 3" M M , MPN-QRC 101,6 M10 101, M , MPN-QRC 110 M M , MPN-QRC 4" M10 4" M , h, b 1, Rysunek 51. Obejma zwykła typu MPN-QRC

58 AT /2010 str. 58/119 Rysunek 52. Obejma zwykła typu MPN-RC Wymiary obejmy podano w tablicy zamieszczonej na następnej stronie.

59 AT /2010 str. 59/119 Wymiary obejmy zwykłej typu MPN-RC przedstawionej na rysunku 52 Oznaczenie obejmy Rozmiar obejmy, /inch D, Oznaczenie gwintu głowicy obejmy B, s b, MPN-RC 8/11 A 8/ M8-M10/SW , MPN-RC 1/4" A 1/4" M8-M10/SW , MPN-RC 3/4" A 3/4" M8-M10/SW , MPN-RC 1/2" A 1/2" M8-M10/SW , MPN-RC 1/4" A 3/4" M8-M10/SW , MPN-RC 29/32 A 29/ M8-M10/SW , MPN-RC 1" A 1" M8-M10/SW , MPN-RC 37/41 A 37/ M8-M10/SW , MPN-RC 1 1/4" A 1 1/4" M8-M10/SW , MPN-RC 1 1/2" A 1 1/2" M8-M10/SW , MPN-RC 52,56 A 52/ M8-M10/SW , MPN-RC 2 A 2" M8-M10/SW , MPN-RC 6066 A 60/ M8-M10/SW , MPN-RC 60/66 C 60/ M16/SW , MPN-RC 67,71 A 66/ M8-M10/SW , MPN-RC 67/71 C 66/ M16/SW , MPN-RC 2 1/2" B 2 1/2" M8-M10/SW , GO MPN-RC 2 1/2" C 2 1/2" M16/SW , MPN-RC 78/84 B 73/ M8-M10/SW , MPN-RC 78/84 C 73/ M16/SW , MPN-RC 3" B 3" M8-M10/SW , MPN-RC 3" C M16/SW , MPN-RC 101,6 B 101, M8-M10/SW , MPN-RC 101,6 C 101, M16/SW , MPN-RC 110 B M8-M10/SW , MPN-RC 110 C M16/SW , MPN-RC 4" B 4" M8-M10/SW , MPN-RC 4" C 4" M16/SW , MPN-RC 125 B M8-M10/SW , MPN-RC 125 C M16/SW , MPN-RC 133 B M8-M10/SW , MPN-RC 133 C M16/SW , MPN-RC 5" B 5" M8-M10/SW , MPN-RC 5" C 5" M16/SW , MPN-RC 160 B M8-M10/SW , MPN-RC 160 C M16/SW , MPN-RC 6" B M8-M10/SW , MPN-RC 6" C 6" M16/SW , h, b 1,

60 AT /2010 str. 60/119 Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, Oznaczenie gwintu głowicy obejmy MP-M 3/8" DL 3/8 in /2 in. MP-M 1/2" DL 1/2 in /2 in. MP-M 3/4" DL 3/4 in /2 in. MP-M 1" DL 1 in /2 in. MP-M 1 1/4" DL 1 1/4 in /2 in. MP-M 1 1/2" DL 1 1/2 in /2 in. MP-M 54/57 DL 54 / /2 in. MP-M 2" C 2 in M16 MP-M 2" DL 2 in /2 in. MP-M 68/72 DL 68 / /2 in. MP-M 2 1/2" C 2 1/2 in M16 MP-M 2 1/2" EL 2 1/2 in /4 in. MP-M 3" C 3 in M16 MP-M 3" EL 3 in /4 in. MP-M EL 101, /4 in. MP-M 4" C 4 in M16 MP-M 4" EL 4 in /4 in. MP-M 117 EL /4 in. MP-M 125 EL /4 in. MP-M 127 EL /4 in. MP-M 133 EL /4 in. MP-M 5" C 5 in M16 MP-M 5" EL 5 in /4 in. MP-M EL /4 in. MP-M 159 EL /4 in. MP-M 6" EL 6 in /4 in. MP-M 6" C 6 in M16 MP-M C 177, M16 MP-M EL 177, /4 in. MP-M C 193, M16 MP-M EL 193, /4 in. MP-M 212 EL /4 in. MP-M C 219, M16 MP-M EL 219, /4 in. MP-M C 244, M16 MP-M EL 244, /4 in. MP-M 267 EL /4 in. Rysunek 53. Obejma masywna typu MP-M

61 AT /2010 str. 61/119 Rysunek 54. Obejma masywna typu MP-MI Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, Oznaczenie gwintu głowicy obejmy MP-MI 3/8" G 3/8 in M10/M12/AF17 MP-MI 3/8" DL 3/8 in /2 in. MP-MI 1/2" G 1/2 in M10/M12/AF17 MP-MI 1/2" DL 1/2 in /2 in. MP-MI 3/4" G 3/4 in M10/M12/AF17 MP-MI 3/4" DL 3/4 in /2 in. MP-MI 1" G 1 in M10/M12/AF17 MP-MI 1" DL 1 in /2 in. MP-MI 1 1/4" G 1 1/4 in M10/M12/AF17 MP-MI 1 1/4" DL 1 1/4 in /2 in. MP-MI 1 1/2" G 1 1/2 in M10/M12/AF17 MP-MI 1 1/2" DL 1 1/2 in /2 in. MP-MI 54/57 G 54 / M10/M12/AF17 MP-MI 54/57 DL 54 / /2 in. MP-MI 2" G 2 in M10/M12/AF17 MP-MI 2" C 2 in M16 MP-MI 2" DL 2 in /2 in. MP-MI 68/72 G 68 / M10/M12/AF17 MP-MI 68/72 DL 68 / /2 in. MP-MI 2 1/2" G 2 1/2 in M10/M12/AF17 MP-MI 2 1/2" C 2 1/2 in M16 MP-MI 2 1/2" EL 2 1/2 in /4 in. MP-MI 80/84 G 80 / M10/M12/AF17 MP-MI 3" G 3 in M10/M12/AF17 MP-MI 3" C 3 in M16 MP-MI 3" EL 3 in /4 in.

62 AT /2010 str. 62/119 Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, c.d. opisu do rysunku 54 Oznaczenie gwintu głowicy obejmy MP-MI G 97 / M10/M12/AF17 MP-MI EL /4 in. MP-MI 4" G 4 in M10/M12/AF17 MP-MI 4" C 4 in M16 MP-MI 4" EL 4 in /4 in. MP-MI 117 G M10/M12/AF17 MP-MI 117 EL /4 in. MP-MI 125 G M10/M12/AF17 MP-MI 125 EL /4 in. MP-MI 127 EL /4 in. MP-MI 133 G M10/M12/AF17 MP-MI 133 C M16 MP-MI 133 EL /4 in. MP-MI 5" G 5 in M10/M12/AF17 MP-MI 5" EL 5 in /4 in. MP-MI EL /4 in. MP-MI 159 G M10/M12/AF17 MP-MI 159 C M16 MP-MI 159 EL /4 in. MP-MI 6" G 6 in M10/M12/AF17 MP-MI 6" C 6 in M16 MP-MI 6" EL 6 in /4 in. MP-MI C 177, M16 MP-MI EL 177, /4 in. MP-MI C 193, M16 MP-MI EL 193, /4 in. MP-MI 212 C M16 MP-MI 212 EL /4 in. MP-MI C 219, M16 MP-MI EL 219, /4 in. MP-MI C 244, M16 MP-MI EL 244, /4 in. MP-MI 267 C M16 MP-MI 267 EL /4 in.

63 AT /2010 str. 63/119 Zakres średnic rur D, Gwint nakrętki, rozwartość klucz B, b s, h, b 1, Oznaczenie M10/M12-SW , MP-MIS 3/8" M10/M12-SW , MP-MIS 1/2" M10/M12-SW , MP-MIS 3/4" M10/M12-SW , MP-MIS 1" M10/M12-SW , MP-MIS 1 1/4" M10/M12-SW , MP-MIS 1 1/2" M10/M12-SW , MP-MIS 54/ M10/M12-SW , MP-MIS 2" M10/M12-SW , MP-MIS 68/ M10/M12-SW , MP-MIS 2 1/2" M10/M12-SW , MP-MIS 90/ M10/M12-SW , MP-MIS 3" M10/M12-SW , MP-MIS 101, M10/M12-SW , MP-MIS 4" M10/M12-SW , MP-MIS M10/M12-SW , MP-MIS M10/M12-SW , MP-MIS M10/M12-SW , MP-MIS 5" M10/M12-SW , MP-MIS M10/M12-SW , MP-MIS 6" M16-SW , MP-MIS 177, M16-SW , MP-MIS 193, M16-SW , MP-MIS M16-SW , MP-MIS 219, M16-SW , MP-MIS 8" M16-SW , MP-MIS 267 Rysunek 55. Obejma typu MP-MIS

64 AT /2010 str. 64/119 Oznaczenie obejmy Rozmiar obejmy, /inch d, Oznaczenie gwintu głowicy obejmy Oznaczenie gwintu śruby sprężającej bs, b s, MP-MR 68/72 68/ M10/SW17 MS 117,5 24 2,0 415 MP-MR 2 1/2" 2 1/2" M10/SW17 MG ,0 50 MP-MR 3" 3" M10/SW17 MB ,0 54 MP-MR 101,6 101, M12/SW19 MS ,5 60 MP-MR 4" 4" M12/SW19 MB 172,5 30 2,5 64,5 MP-MR M12/SW19 MS ,5 70 MP-MR M17/SW19 MB ,5 715 MP-MR M12/SW19 M ,5 77,5 MP-MR 5 5" M16/SW21 MG 200,5 30 7,5 91,5 MP-MR M16/SW21 MB ,5 94 MP-MR M16/SW21 MS ,5 97 MP-MR 177,8 17, M16/SW21 MG 242,5 30 3,0 106,5 MP-MR 193,7 193, M16/SW21 MB ,0 112 MP-MR M16/SW21 MS 281,5 30 3,0 122,5 MP-MR 219,1 219, M16/SW21 MB 286,5 30 3,0 126,5 h, Rysunek 56a). Obejma masywna typu MP-MR

65 AT /2010 str. 65/119 Oznaczenie obejmy Rozmiar obejmy, /inch MP-SRN 17 3/8" MP-SRN 21 1/2" MP-SRN 27 3/4" MP-SRN 34 1" MP-SRN MP-SRN MP-SRN /4" MP-SRN 48/50 1 1/2" MP-SRN MP-SRN 60 2" MP-SRN d, 15,5 do 18,5 19,5 do 22,5 25,5 do 28,5 32,5 do 35,5 34,5 do 37,5 36,5 do 39,5 40,5 do 43,5 46,5 do 51,5 55,5 do 58,5 56,5 do 61,5 61,5 do 64,5 Oznaczenie gwintu głowicy obejmy Oznaczenie gwintu śruby sprężającej bs, b s, h, M8/SW13 M , M8/SW13 M , M8/SW13 M , M8/SW13 M ,5 2 25,5 M10/SW17 M ,5 2 28,8 M10/SW17 M ,5 2 29,5 M10/SW17 M ,5 2 31,5 M10/SW17 M ,5 2 34,5 M10/SW17 M , M10/SW17 M ,5 2 40,5 M10/SW17 M , Rysunek 56b). Obejma masywna typu MP-SRN

66 AT /2010 str. 66/119 Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, Oznaczenie gwintu głowicy obejmy Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, Oznaczenie gwintu głowicy obejmy MP-MX 2" 2 in M10/M12 MP-MX 2" 2 in /4 in. MP-MX 2 1/2" 2 1/2 in M10/M12 MP-MX 2 1/2" 2 1/2 in /4 in. MP-MX 3" 3 in M10/M12 MP-MX 3" 3 in /4 in. MP-MX 4" 4 in M16 MP-MX 4" 4 in /4 in. MP-MX M16 MP-MX /4 in. MP-MX M16 MP-MX /4 in. MP-MX 5" 5 in M16 MP-MX 5" 5 in in. MP-MX M16 MP-MX in. MP-MX 6" 6 in M16 MP-MX 6" 6 in in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX 267/ / M16 MP-MX 267/ / in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. MP-MX M16 MP-MX in. Rysunek 57a). Obejmy masywne typu MP-MX

67 AT /2010 str. 67/119 Oznaczenie obejmy Rozmiar obejmy, /inch d, Oznaczenie gwintu głowicy obejmy Oznaczenie gwintu śruby sprężającej bs, b s, MP-SRNI 17 3/4" 15,5 18,5 M8/SW13 M , MP-SRNI 21 1/2" 19,5 22,5 M8/SW13 M , MP-SRNI 27 3/4" 25,5 28,5 M8/SW13 M ,5 2 25,5 MP-SRNI 34/36 1" 33,0 37,0 M8/SW13 M ,5 2 29,5 MP-SRNI 38/42 1 1/4" 38,0 44,0 M10/SW17 M ,5 2 34,5 MP-SRNI 48/50 1 1/2" 48,0 52,0 M10/SW17 M , MP-SRNI ,0 58,0 M10/SW17 M , MP-SRNI 60/63 2" 59,0 64,0 M10/SW17 M ,5 2 44,5 MP-MRXI 244,5 244, M16/SW21 M ,5 MP-MRXI M16/SW21 M MP-MRXI M16/SW21 M MP-MRXI M16/SW21 M ,5 MP-MRXI M16/SW21 M ,5 MP-MRXI M16/SW21 M ,5 MP-MRXI M16/SW21 M MP-MRXI M16/SW21 M ,5 MP-MRXI M16/SW21 M ,5 h, Rysunek 57b). Obejmy masywne typu MP-SRNI i MP-MRXI

68 AT /2010 str. 68/119 Oznaczenie obejmy Średnica obejmy Zakres średnic przewodów, Oznaczenie gwintu głowicy obejmy MP-MX 2" 2 in M10/M12 MP-MX 2 1/2" 2 1/2 in M10/M12 MP-MX 3" 3 in M10/M12 MP-MX 4" 4 in M16 MP-MX M16 MP-MX M16 MP-MX 5" 5 in M16 MP-MX M16 MP-MX 6" 6 in M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX 267/ / M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX M16 MP-MX 2" 2 in /4 in. MP-MX 2 1/2" 2 1/2 in /4 in. MP-MX 3" 3 in /4 in. MP-MX 4" 4 in /4 in. MP-MX /4 in. MP-MX /4 in. MP-MX 5" 5 in in. MP-MX in. MP-MX 6" 6 in in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX 267/ / in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. MP-MX in. Rysunek 58. Obejma masywna typu MP-MX
