2 Lekki system instalacyjny ML ML Lekki system instalacyjny Strona 430 ML Szyna montażowa Strona 431 Akcesoria Strona 432 NOWOŚĆ System wentylacyjny MV MV System wentylacyjny Strona 434 MV Szyna montażowa Strona 435 MV-PI Obejma wentylacyjna Strona 436 Akcesoria Strona 437 System instalacyjny MQ MQ System instalacyjny Strona 438 MQ Szyna montażowa Strona 439 MQK Konsola Strona 440 Akcesoria Strona 441 Obejmy Tabela obciążeń do mocowania rurociągów Strona 453 MP-LHI Obejma Strona 454 MP-HI Obejma Strona 455 MPN-RC Obejma standardowa Strona 456 MP-MI Obejma masywna Strona 457 MP-SP Obejma do rur tryskaczowych Strona 458 MP-MS Obejma masywna do rur tryskaczowych Strona 459 Punkty stałe Strona 460 System MI do ciężkich zamocowań MI System do ciężkich zamocowań Strona 461 Informacje techniczne zawarte w katalogu mają charakter jedynie informacyjny. Przy stosowaniu produktu należy postępować zgodnie z instrukcją załączoną do produktu oraz zgodnie z zapisami odpowiedniego dokumentu odniesienia (normy lub aprobaty technicznej)

3 System zawiesi instalacyjnych Hilti Przedstawiamy Państwu kompletny system zawiesi instalacyjnych. W systemie oferujemy kompleksowy proces począwszy od projektowania, koordynacji dostaw, skończywszy na szkoleniu firm wykonawczych. Projektowanie Wychodząc naprzeciw potrzebom Klientów, Hilti oferuje profesjonalne wsparcie techniczne już na etapie projektowania. Zespół konsultantów ds. projektów złożony z najlepszych inżynierów doradza Klientom optymalne rozwiązania do indywidualnych wymagań. Wieloletnie doświadczenie i rozległa wiedza z zakresu projektowania systemów instalacyjnych pozwoliły naszym inżynierom zyskać opinię rzetelnych, odpowiedzialnych i godnych zaufania partnerów. Aprobaty Systemy instalacyjne Hilti posiadają polskie aprobaty akceptowane przez projektantów, inżynierów i inspektorów nadzoru. Zastosowania Podwieszenie przewodów instalacyjnych powinno być zgodne z projektem, uwzględniającym wymagania polskich norm i przepisów budowlanych oraz wymagania aprobat technicznych, a także informacje Producenta. Hilti MQ Instalacje sanitarne Ciepłownictwo Hilti ML Klimatyzacja, wentylacja Instalacje specjalne (np. oczyszczalnie ścieków) Programy obliczeniowe Na długo przed montażem systemu zawiesi instalacyjnych Hilti, profesjonalny program Hilti pozwala na wizualizację wybranego rozwiązania. Oprogramowanie Hilti 3D pozwala na oszczędność czasu i redukuje koszty do minimum. Hilti PROFIS 3D CADLib dla trójwymiarowego projektowania systemu zawiesi rur instalacyjnych. Wybrane rozwiązania mogą być eksportowane do popularnych programów CAD. Lista części jest tworzona automatycznie, co ułatwia zamawianie poszczególnych elementów i upraszcza przygotowanie dokumentacji technicznej. Konsultanci ds. projektów współpracują z projektantami w zakresie doboru optymalnych rozwiązań w dziedzinach: Zamocowań konstrukcji Montażu bezpośredniego Montażu systemów instalacyjnych Doboru kompleksowych zabezpieczeń przeciwpożarowych, przepustów instalacyjnych i dylatacji budowlanych

4 Dostawy bezpośrednie Korzystając z Telecentrum otrzymają Państwo wyspecyfikowany produkt bezpośrednio pod wskazany adres i zgodnie z wcześniej ustalonym harmonogramem. Szkolenie firm wykonawczych Nasi specjaliści przeszkolą grupy montażowe w prawidłowym wykonaniu montażu zawiesi instalacyjnych. Korzyści wynikające z zastosowania systemu instalacyjnego Hilti Hilti MV Całość montażu do przeprowadzenia bezpośrednio na placu budowy. Montaż poprzez skręcenie łączników wyeliminowanie procesu spawania. Łatwy demontaż w razie potrzeby. Hilti MI Nieograniczona możliwość rozbudowy w trakcie eksploatacji. Duża dostępność elementów systemu w całej Polsce z magazynu centralnego i szybkie dostawy do Klienta. Szerokie wsparcie techniczne konsultantów ds. projektów oraz bogata oferta programów PC. Najwyższa jakość wykonania produktu. Różne klasy odporności korozyjnej w zależności od miejsca przeznaczenia konstrukcji wsporczej (elementy dostępne w wersji ocynku galwanicznego, ogniowego i ze stali nierdzewnej). Bardzo duża nośność możliwość mocowania wszystkich rodzajów instalacji. Gwarancja bezpieczeństwa nośność elementów składowych potwierdzona przeprowadzonymi badaniami w akredytowanych laboratoriach

5 System ML lekki system instalacyjny Zastosowania Prosty i szybki system instalacyjny z minimalną ilością elementów do różnych zastosowań. Do minimum zredukowana możliwość popełnienia błędu podczas montażu. System ML składa się z: szyn montażowych obejm łączników kątowych konsoli stopek szyn wkładek gumowych nakrętek szynowych zaślepek do szyn osprzętu Łatwość montażu Włóż Obróć o 45 Połącz Już gotowe! Zamiast dwóch jeden element Kompaktowy uchwyt pręta gwintowanego Elementy systemu są wzajemnie dopasowane co pozwala na znaczną oszczędność czasu montażu Lekki system instalacyjny ML Zamiast pięciu jeden element Pojedynczy łącznik kątowy został zmontowany razem z łącznikami szynowymi Obejmy Akcesoria Kotwy Kołki Wkręty Wiertła Wiertarki Wkrętarki

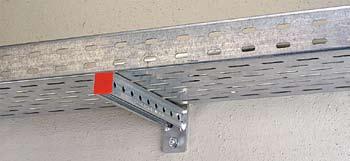

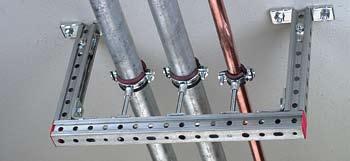

6 Szyny montażowe ML Innowacyjny system szyn instalacyjnych do średnich obciążeń. Zalety Prosty i szybki system instalacyjny z minimalną ilością elementów do różnych zastosowań. Trzy wielkości profili = trzy zakresy obciążeń. Zastosowania Instalacje sanitarne. Ciepłownictwo. Klimatyzacja / wentylacja. Instalacje elektryczne. AT /2006 Wysokość: Ciężar: Szerokość: Długość: 15 mm 653 g/m 30 mm 2 m Szyna montażowa ML-C mm 734 g/m 30 mm 2 m Szyna montażowa ML-C mm 832 g/m 30 mm 2 m Szyna montażowa ML-C mm 827 g/m 30 mm 5 m Szyna montażowa ML-B Konsola ML-B Konsole do średnich obciążeń. Zalety Otwory w podstawie dostosowane do typoszeregu kotew Hilti. Zabezpieczone przed korozją (ocynk galwaniczny). Zastosowania Instalacje sanitarne. Ciepłownictwo. Klimatyzacja / wentylacja. Instalacje elektryczne. AT /2006 Długość: Ciężar: 150 mm 252 g Konsola ML-B-30/ mm 310 g Konsola ML-B-30/ mm 418 g Konsola ML-B-30/

7 Akcesoria Uchwyt pręta gwintowanego ML-S-M M Uchwyt pręta gwintowanego ML-S-M M Uchwyt pręta gwintowanego ML-S-M M Szybkomocujący uchwyt pręta gwintowanego ML-S-M8X Szybkomocujący uchwyt pręta gwintowanego ML-S-M8X Szybkomocujący uchwyt pręta gwintowanego ML-S-M8X Szybkomocujący uchwyt pręta gwintowanego ML-S-M8X Łącznik kątowy ML-A-90 śruba: M8 x 10, klasa M8x Łącznik kątowy ML-AH-90 śruba: M8 x 10, klasa M8x

8 Akcesoria Kątownik ML-AH-45 Śruba: M8 x 10, klasa 8.8 M8x Element łączenia ML-AH-180 set Śruba: M8 x 10, klasa Stopa szyny ML-F-30 Śruba: M8 x 30, klasa x16 65, , x16 32 Wkładka gumowa ML-PI-C ,2 Płytka szynowa ML-W , Nakrętka motylkowa ML-CN M8 27,5 M Zaślepka szyny ML-E Zaślepka szyny ML-E Zaślepka szyny ML-E Klamra ML-T M

9 Hilti MV kompletny zakres produktów do montażu systemów wentylacyjnych Zastosowania Pozycjonowanie i mocowanie izolowanych akustycznie i zabezpieczonych ppoż. kanałów wentylacyjnych o przekroju okrągłym i prostokątnym instalowanych w: pomieszczeniach i korytarzach, szachtach instalacyjnych, centralach wentylacyjnych. Mocowanie kanałów prostokątnych Specjalna konstrukcja szyny pozwoliła na zwiększenie sztywności i stabilności. Lekki profil dla większości zastosowań w wentylacji. Mocowanie kanałów okrągłych Obejmy od DN 500 mają przyklejoną wkładkę EPDM. Zalety Kompletny zakres innowacyjnych rozwiązań opracowany specjalnie z myślą o branży wentylacyjnej i klimatyzacyjnej, wsparty przez unikalny serwis. Wszystkie elementy poddano restrykcyjnym testom na zgodność z wymaganiami normy DIN 4109 dotyczącej izolacji akustycznej. Szyny montażowe Hilti MV spełniają surowe wymogi przeciwpożarowe, zostały poddane testom i uzyskały aprobatę nośności ogniowej. Produkty wchodzące w skład oferty biernych zabezpieczeń przeciwpożarowych zostały sprawdzone pod względem odporności ogniowej i posiadają stosowne aprobaty i certyfikaty. Szeroki zakres produktów do podwieszenia rur i kanałów wentylacyjnych pozwala na oszczędność czasu i pomaga w osiągnięciu wysokiej efektywności w codziennej pracy. Łączniki wentylacyjne Uchwyty Elementy izolacji akustycznej

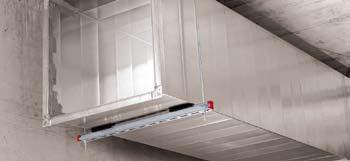

10 Wentylacyjna szyna montażowa MV-30 Lekki profil dla zastosowań w wentylacji. NOWOŚĆ Zalety Niski profil o niewielkiej wadze. Solidny i unikalny kształt (profil zamknięty pozwala na większą stabilność). Perfekcyjnie dopasowany do zastosowania. Niepotrzebne dodatkowe elementy łączące (wystarczające są standardowe części: nakrętki, podkładki, pręty gwintowane). Doskonała relacja obciążalności do masy profilu. Zastosowania Klimatyzacja / wentylacja. AT /2008 Wysokość: Ciężar: Szerokość: Długość: 30 mm 490 g/m 25 mm 3 m Szyna montażowa MV-30 3 m Wkładka izolacyjna dla szyn MV-30 MV-RI AT /2008 Wkładka gumowa MV-RI 10 cm Wkładka gumowa MV-RI 20 m Zaślepka MVZ-E30 AT /2008 Zaślepka MVZ-E

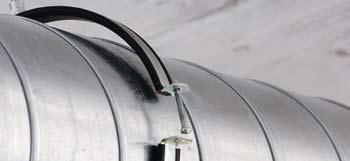

11 Obejma wentylacyjna MV-PI Obejmy pasują doskonale do rur spiro. NOWOŚĆ Zalety Szybkie zamykanie: kanały o średnicach do 450 mm mogą być szybko montowane za pomocą specjalnego mechanizmu zamykającego. Wysoka redukcja dzwięku. Izolacja akustyczna EPDM jest przyklejona do obejmy o średnicy powyżej 500 mm co zapobiega zagubieniu w trakcie montażu. Średnice obejm dopasowane do standardowego zakresu rur spiro. Podwójny gwint głowicy dla obejm o średnicach od 224 do 630 mm. Stabilna geometria pałąka obejmy. Zastosowania Wentylacja. AT /2008 Średnica nominalna: Głowica łącząca: Grubość obejmy: Szerokość obejmy: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących inst. F zal : 80 mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 80 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 100 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 125 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 140 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 150 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 160 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 180 M mm M8 1,5 mm 20 mm 0,7 kn Obejma wentylacyjna MV-PI 200 M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 224 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 250 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 280 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 300 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 315 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 355 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 400 M8/M mm M8/M10 2,0 mm 25 mm 1,2 kn Obejma wentylacyjna MV-PI 450 M8/M mm M8/M10 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI 500 M8/M mm M8/M10 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI 560 M8/M mm M8/M10 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI 600 M8/M mm M8/M10 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI 630 M8/M mm 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI mm 2,5 mm 25 mm 1,5 kn Obejma wentylacyjna MV-PI mm 3,0 mm 30 mm 1,5 kn Obejma wentylacyjna MV-PI mm 3,0 mm 30 mm 1,5 kn Obejma wentylacyjna MV-PI mm 3,0 mm 30 mm 1,5 kn Obejma wentylacyjna MV-PI mm 3,0 mm 30 mm 1,5 kn Obejma wentylacyjna MV-PI

12 Akcesoria Łącznik wentylacyjny MVA-LC Łącznik wentylacyjny MVA-LC Łącznik wentylacyjny MVA-L Łącznik wentylacyjny MVA-L Łącznik wentylacyjny MVA-ZC Łącznik wentylacyjny MVA-Z Klamra wentylacyjna MVZ-DC Uchwyt taśmy perforowanej MV-SI Uchwyt wentylacyjny MVA-S Taśma perforowana LB Uchwyt wentylacyjny MVA-MS Uchwyt wentylacyjny MVA-MS M Uchwyt wentylacyjny MVA-MS M Łącznik izolacyjny MVI-TB Tłumik MVI-M8 T1 Należy zwrócić uwagę na właściwy montaż elementów izolacyjnych. Kanały wentylacyjne i połączenia powinny być zaprojektowane tak, aby spełniać wymogi izolacyjności akustycznej. Tłumik MVI-M10 T1 Należy zwrócić uwagę na właściwy montaż elementów izolacyjnych. Kanały wentylacyjne i połączenia powinny być zaprojektowane tak, aby spełniać wymogi izolacyjności akustycznej. Tłumik MVI-M8 T2 Należy zwrócić uwagę na właściwy montaż elementów izolacyjnych. Kanały wentylacyjne i połączenia powinny być zaprojektowane tak, aby spełniać wymogi izolacyjności akustycznej. Tłumik MVI-M10 T2 Należy zwrócić uwagę na właściwy montaż elementów izolacyjnych. Kanały wentylacyjne i połączenia powinny być zaprojektowane tak, aby spełniać wymogi izolacyjności akustycznej Tłumik MVI-B Płytka izolacyjna MVI-P

13 System instalacyjny MQ bezpieczny i niezawodny W zależności od warunków stosowania (środowiska korozyjnego) Hilti oferuje systemy instalacyjne ze stali ocynkowanej galwanicznie i ogniowo, a także ze stali nierdzewnych. Hilti MQ ocynkowany galwanicznie Hilti MQ ocynkowany ogniowo Hilti MQ nierdzewny System trójwymiarowy nieograniczona elastyczność System montażowy MQ charakteryzuje się przyjaznym i szybkim sposobem montażu. Elementy systemu MQ przeszły pomyślnie badania ogniowe i mogą być stosowane w warunkach pożaru standardowego. Ogólne zalecenia dotyczące zastosowania elementów do mocowania instalacji w zależności od środowiska Wzrastające zagrożenie korozją Warunki zastosowania Wewnątrz suchych pomieszczeń Na zewnątrz budynków do zastosowań tymczasowych Wewnątrz wilgotnych pomieszczeń Sporadycznie narażone na kondensację pary Atmosfera lekko korozyjna (wieś) Strefa przybrzeżna Wewnątrz pomieszczeń zamkniętych z wysoką kondensacją pary Zewnętrzna atmosfera przemysłowa Materiał / ochrona przed korozją Stal ocynkowana galwanicznie, min. 5 µm Zn Stal ocynkowana ogniowo, min. 45 µm Zn Stal kwasoodporna A4 (min. 2% molibdenu) (bez narażenia na działanie chlorków) Środowisko silnie korozyjne np. 1. Tunele drogowe Stal HCR 2. Baseny, pływalnie wew. i zew. Powyżej podano tylko ogólne zalecenia. Decydujący dla szybkości korozji jest mikroklimat i udział agresywnych mediów w punkcie mocowania, a także kombinacja różnych metali. Dla prawidłowego doboru materiału i ochrony przez korozją, miarodajna jest norma niemiecka SIA

14 Szyny montażowe z otworami MQ Profile ceowe o grubościach 2 / 2,5 / 2,75 i 3 mm. Zalety Ocynkowany profil ceowy. Łatwość montażu poszczególnych elementów złącznych. Łatwość dopasowania dzięki podłużnym otworom. Estetyka. Szyna podwójna zgrzewana. Zastosowania Instalacje sanitarne. Ciepłownictwo. Klimatyzacja / wentylacja. Instalacje elektryczne. AT /2003 +A1 AT/ AT /2006 Wysokość: Długość: Grubość materiału: Ciężar: 20,6 mm 3 m 2 mm 1,438 kg/m Szyna montażowa MQ-21 3M ,6 mm 6 m 2 mm 1,438 kg/m Szyna montażowa MQ-21 6M mm 3 m 2 mm 1,759 kg/m Szyna montażowa MQ-31 3M mm 6 m 2 mm 1,759 kg/m Szyna montażowa MQ-31 6M ,3 mm 3 m 2 mm 2,080 kg/m Szyna montażowa MQ-41 3M ,3 mm 6 m 2 mm 2,080 kg/m Szyna montażowa MQ-41 6M ,3 mm 3 m 3 mm 2,910 kg/m Szyna montażowa MQ-41/3 3M ,3 mm 6 m 3 mm 2,910 kg/m Szyna montażowa MQ-41/3 6M mm 3 m 2,5 mm 2,942 kg/m Szyna montażowa MQ-52 3M mm 6 m 2,5 mm 2,942 kg/m Szyna montażowa MQ-52 6M mm 3 m 2,75 mm 4,101 kg/m Szyna montażowa MQ-72 3M mm 6 m 2,75 mm 4,101 kg/m Szyna montażowa MQ-72 6M ,6 mm 3 m 2 mm 1,438 kg/m Szyna montażowa MQ-21 U 3M ,3 mm 6 m 2 mm 2,207 kg/m Szyna montażowa MQ-41 U 6M mm 6 m 2,75 mm 4,101 kg/m Szyna montażowa MQ-72 U 6M ,2 mm 3 m 2 mm 2,904 kg/m Szyna montażowa MQ-21 D 3M ,2 mm 6 m 2 mm 2,904 kg/m Szyna montażowa MQ-21 D 6M ,6 mm 3 m 2 mm 4,188 kg/m Szyna montażowa MQ-41 D 3M ,6 mm 6 m 2 mm 4,188 kg/m Szyna montażowa MQ-41 D 6M mm 3 m 2,5/2,75 mm 7,078 kg/m Szyna montażowa MQ D 3M mm 6 m 2,5/2,75 mm 7,078 kg/m Szyna montażowa MQ D 6M mm 6 m 3 mm 9,841 kg/m Szyna montażowa MQ-124X D 6M Zaślepki szyny MQZ Wysokość: Do profili: 21 mm MQ21, MQ21-D MQZ-E mm MQ31 MQZ-E ,3 mm MQ41, MQ41/3, MQ41D MQZ-E

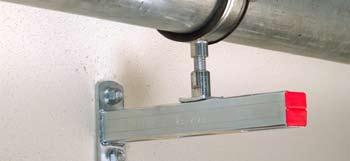

15 Konsole MQK Uniwersalne wsporniki dostępne w różnych długościach. Zalety Element wyposażony w otwory dostosowane do typoszeregu kotew Hilti. Łatwość dopasowania dzięki podłużnym otworom. Znaczniki odległości ułatwiają montaż. Zastosowania Instalacje sanitarne. Ciepłownictwo. Klimatyzacja / wentylacja. Instalacje elektryczne. AT /2003 +A1 AT/ Długość: Ciężar: 300 mm 670 g Konsola MQK-21/ mm 890 g Konsola MQK-21/ mm 950 g Konsola MQK-41/ mm 1260 g Konsola MQK-41/ mm 1570 g Konsola MQK-41/ mm 2540 g Konsola MQK-41/600/ mm 2400 g Konsola MQK-41/ mm 3370 g Konsola MQK-41/1000/ mm 1190 g Konsola MQK-41/3/ mm 1630 g Konsola MQK-41/3/ mm 2060 g Konsola MQK-41/3/ mm 2510 g Konsola MQK-72/ mm 3130 g Konsola MQK-72/ mm 1250 g Konsola MQK-21 D/ mm 1720 g Konsola MQK-21 D/ mm 2190 g Konsola MQK-21 D/ mm 5080 g Konsola MQK-41 D/

16 Akcesoria Łącznik szyny MQN Zalecany przy wymaganiach odporności ogniowej Płytka szynowa MQZ-L Płytka szynowa MQZ-L11 Przebadana w warunkach pożaru Płytka szynowa MQZ-L13 Przebadana w warunkach pożaru Płytka szynowa MQZ-L17 Przebadana w warunkach pożaru Podkładka montażowa MQZ-U Adapter MQZ-A M Adapter MQZ-A 1/ Adapter MQZ-A 3/ Płytka podstawy MQG-2-M Płytka podstawy MQG-2-1/ Płytka podstawy MQG-2-3/

17 Akcesoria Nakrętka motylkowa MQM-M6 M Nakrętka motylkowa MQM-M8 M Nakrętka motylkowa MQM-M10 M Nakrętka motylkowa MQM-M12 M Uchwyt pręta gwintowanego MQA-Q Uchwyt pręta gwintowanego MQA-M6 M Uchwyt pręta gwintowanego MQA-M8 M Uchwyt pręta gwintowanego MQA-M10 M Uchwyt pręta gwintowanego MQA-M10-B Zalecany przy wymaganiach odporności ogniowej M Uchwyt pręta gwintowanego MQA-M12-B Zalecany przy wymaganiach odporności ogniowej M Uchwyt pręta gwintowanego MQA-M16-B Zalecany przy wymaganiach odporności ogniowej M Ściągacz MQI-AS M

18 Akcesoria Łącznik kątowy 2-otworowy MQW-Q2 Wstępnie zmontowany dla szybszego montażu Łącznik kątowy 4-otworowy MQW Łącznik kątowy 8-otworowy MQW-8/ Łącznik kątowy 3-otworowy MQW Łącznik kątowy 2-otworowy MQW-P Łącznik szynowy MQV-T Łącznik szynowy MQV-2/2 D Łącznik szynowy MQV-3/2 D Łącznik szynowy MQV-3/3 D Łącznik szynowy MQV-4/3 D

19 Akcesoria Łącznik szynowy MQV-12 Wartości obciążenia obowiązują przy zastosowaniu 4 łączników MQN na każde połączenie. Szczegółowe informacje w katalogu branżowym Hilti Łącznik szynowy MQV-P4 Wartości obciążenia obowiązują przy zastosowaniu 4 łączników MQN na każde połączenie. Szczegółowe informacje w katalogu branżowym Hilti Łącznik szynowy MQV-41 Wartości obciążenia obowiązują przy zastosowaniu 4 łączników MQN na każde połączenie. Szczegółowe informacje w katalogu branżowym Hilti Fy 7 13x Fz Fx Łącznik szynowy MQV-72 Wartości obciążenia obowiązują przy zastosowaniu 4 łączników MQN na każde połączenie. Szczegółowe informacje w katalogu branżowym Hilti. Fy 13x Fx Fz Łącznik szynowy MQZ-SV Łącznik zabezpieczający MQZ-SS Klucz montażowy MQZ-SVS Rozmiar 13 Do użycia z łącznikiem MQZ-SV SW 13 z wkładką magnetyczną 200 mm Łącznik kątowy 2-otworowy MQW-2/ Łącznik kątowy 8-otworowy MQW-8/ Łącznik kątowy 3-otworowy MQW-3/ Łącznik kątowy 3-otworowy MQW-3/ Łącznik mostkowy MQB

20 Akcesoria Łącznik mostkowy MQB Łącznik mostkowy MQB Łącznik mostkowy MQB Łącznik mostkowy MQB Łącznik mostkowy MQB Łącznik mostkowy MQB Łącznik mostkowy MQB-41X Łącznik mostkowy MQB-G Podstawa MQ3D-B Łącznik kątowy MQ3D-W90 Śruba: M10 klasa 8.8 wg DIN/ISO Łącznik kątowy MQ3D-W45 Śruba: M10 klasa 8.8 wg DIN/ISO Element odciągowy MQ3D-A Śruba: M10 klasa 8.8 wg DIN/ISO

21 Akcesoria Stopa szyny MQV-2/2 D-14 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) Stopa szyny MQP-1/1 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) 14x Stopa szyny MQP-1/3 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) 18x12 3x Stopa szyny MQP-2/3 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) Stopa szyny MQP-45 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) Stopa szyny MQP Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) x Stopa szyny MQP-82 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) x Stopa szyny MQP-124 Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża) x14 8 Stopa szyny MQP-G Oddzielnie należy sprawdzić wartość siły zamocowania do podłoża (nośność kotew i podłoża)

22 Akcesoria Konsola kątowa MQW-S/1 Dla zwiększenia nośności konsoli MQK Konsola kątowa MQW-S/2 Dla zwiększenia nośności konsoli MQK Z certyfikatem VdS Wspornik kątowy MQK-SK krótki Szerokość materiału: 40mm Wspornik kątowy MQK-SL długi Szerokość materiału: 40mm Klamra dźwigara MQT Może być użyta z profilami: MQ-21, MQ-31, MQ-41, MQ-21D 92 M Klamra dźwigara MQT Może być użyta z profilami: MQ-41, MQ41/3, MQ-52, MQ-72, MQ-41D 92 M Klamra dźwigara MQT Może być użyta z profilami: MQ-41D, MQ-52-72D, MQ-124XD 92 M Imadełko MAB-9 Śruba: dokręcać ręką plus 1/2 obrotu kluczem Nakrętka: dokręcać ręką plus 1/8 obrotu kluczem Uwaga: dla średnic rur powyżej DN 65 są wymagane nakładki zabezpieczające (VdS) Imadełko MAB-11 Śruba: dokręcać ręką plus 1/2 obrotu kluczem Nakrętka: dokręcać ręką plus 1/8 obrotu kluczem Uwaga: dla średnic rur powyżej DN 65 są wymagane nakładki zabezpieczające (VdS) Imadełko MAB-13 Śruba: dokręcać ręką plus 1/2 obrotu kluczem Nakrętka: dokręcać ręką plus 1/8 obrotu kluczem Uwaga: dla średnic rur powyżej DN 65 są wymagane nakładki zabezpieczające (VdS) B A Y Z T W V X U Imadełko MAB-17 Śruba: dokręcać ręką plus 1/2 obrotu kluczem Nakrętka: dokręcać ręką plus 1/8 obrotu kluczem Uwaga: dla średnic rur powyżej DN 65 są wymagane nakładki zabezpieczające (VdS) B A Z W X Y T V U F empf

23 Akcesoria Przegub uniwersalny MQP-U M12 M M12 M12 Przegub uniwersalny MQP-U M16 M M16 M16 Przesuwny łącznik przegubowy MPSG-M Przesuwny łącznik przegubowy MPSG-M Rura gwintowana GR-G 1/2 x Zn /2" 2000 Rura gwintowana GR-G 3/4 x Zn /4" 2000 Łącznik przegubowy PA-I 8X8 15 M M1 H1 H2 H3 M2 M2 Łącznik przegubowy PA-K 10x10 M M2 Łącznik przegubowy PA-K 8x8 M M2 Płytka podstawowa punktu stałego MFP-GP 1/2 H 1/2" Æ a Płytka podstawowa punktu stałego MFP-GP 3/4 H 3/4" Æ a

24 Akcesoria Prowadnica przesuwna ślizgowa MSG 1,0 M8/10 Zakres przesuwu = 80 mm Prowadnica przesuwna ślizgowa MSG 1,0 M12/16 Zakres przesuwu = 80 mm Prowadnica przesuwna ślizgowa MSG 1,75 M8/10D Zakres przesuwu = 94 mm Prowadnica przesuwna ślizgowa MSG 1,75 M12/16 Zakres przesuwu = 94 mm Prowadnica krzyżowa ślizgowa MSG-UK D1,7 Zakres przesuwu = 54 mm Prowadnica przesuwna rolkowa MRG 2,0 M10 Zakres przesuwu = 80 mm Prowadnica przesuwna rolkowa MRG 4,0 M12 Zakres przesuwu = 120 mm Prowadnica przesuwna rolkowa MRG-D6 Zakres przesuwu = 116 mm Prowadnica krzyżowa rolkowa MRG-UK D6 Zakres przesuwu = 46 mm

25 Śruby z łbem sześciokątnym DIN-EN-ISO 4017 Gwint metryczny, ocynkowane, stal 8.8 d AT /2003 +A1 e k L Długość śruby: 20 mm Śruba 6-kątna M8X20 ocynkowana mm Śruba 6-kątna M8X25 ocynkowana mm Śruba 6-kątna M10X20 ocynkowana mm Śruba 6-kątna M10X25 ocynkowana mm Śruba 6-kątna M10X35 ocynkowana mm Śruba 6-kątna M12X25 ocynkowana mm Śruba 6-kątna M12X35 ocynkowana mm Śruba 6-kątna M12X60 ocynkowana mm Śruba 6-kątna M16X30 ocynkowana Śruby kołkowe bez kołnierza Ocynkowane, z gniazdem Torx TX25, stal 4.6 AT /2003 +A1 Długość b 1 : Długość b 2 : 20 mm 30 mm Śruba kołkowa M8x ocynkowana mm 40 mm Śruba kołkowa M8x ocynkowana mm 50 mm Śruba kołkowa M8x ocynkowana mm 50 mm Śruba kołkowa M8x ocynkowana mm 50 mm Śruba kołkowa M8x ocynkowana mm 40 mm Śruba kołkowa M10x ocynkowana mm 60 mm Śruba kołkowa M10x ocynkowana mm 50 mm Śruba kołkowa M10x ocynkowana mm 50 mm Śruba kołkowa M10x ocynkowana Nakrętki sześciokątne DIN-EN-ISO 4032 Ocynkowane, stal 8.8 AT /2003 +A1 Gwint: M8 Nakrętka 6-kątna M8 ocynkowana M10 Nakrętka 6-kątna M10 ocynkowana M12 Nakrętka 6-kątna M12 ocynkowana M16 Nakrętka 6-kątna M16 ocynkowana M20 Nakrętka 6-kątna M20 ocynkowana M24 Nakrętka 6-kątna M24 ocynkowana

26 Podkładki Stal ocynkowana AT /2003 +A1 Podkładka płaska A 8.4/16 ocynkowana Podkładka płaska A 8.4/28 ocynkowana Podkładka płaska A 10.5/20 ocynkowana Podkładka płaska A 10.5/28 ocynkowana Podkładka płaska A 10.5/40 ocynkowana Podkładka płaska A 13/24 ocynkowana Podkładka płaska A 13/40 ocynkowana Podkładka płaska A 17/30 ocynkowana Podkładka płaska A 17/40 ocynkowana Podkładka płaska A 21/37 ocynkowana Podkładka płaska A 25/44 ocynkowana Pręty gwintowane ocynkowane AT /2003 +A1 Gwint: Długość L: M8 40 mm Kołek gwintowany AM8X ocynkowany M8 60 mm Kołek gwintowany AM8X ocynkowany M8 80 mm Kołek gwintowany AM8X ocynkowany M8 100 mm Kołek gwintowany AM8X ocynkowany M10 30 mm Kołek gwintowany AM10X ocynkowany M10 60 mm Kołek gwintowany AM10X ocynkowany M10 80 mm Kołek gwintowany AM10X ocynkowany M mm Kołek gwintowany AM10X ocynkowany M mm Pręt gwintowany AM8X ocynkowany M mm Pręt gwintowany AM8X ocynkowany M mm Pręt gwintowany AM8X ocynkowany M mm Pręt gwintowany AM10X ocynkowany M mm Pręt gwintowany AM10X ocynkowany M mm Pręt gwintowany AM12X ocynkowany M mm Pręt gwintowany AM12X ocynkowany M mm Pręt gwintowany AM12X ocynkowany M mm Pręt gwintowany AM16X ocynkowany M mm Pręt gwintowany AM16x ocynkowany M mm Pręt gwintowany AM20X ocynkowany M mm Pręt gwintowany AM24X ocynkowany

27 Płyty podstawy lekkie MGL AT /2003 +A1 Wymiar d: 1/2 Płyta podstawy 2-otworowa MGL 2-1/ M8 Płyta podstawy 2-otworowa MGL 2-M M10 Płyta podstawy 2-otworowa MGL 2-M M12 Płyta podstawy 2-otworowa MGL 2-M M16 Płyta podstawy 2-otworowa MGL 2-M Płyty podstawy standardowe MGS AT /2003 +A1 Wymiar d: 1/2 Płyta podstawy 2-otworowa MGS 2-1/ /4 Płyta podstawy 2-otworowa MGS 2-3/ M10 Płyta podstawy 2-otworowa MGS 2-M M12 Płyta podstawy 2-otworowa MGS 2-M M16 Płyta podstawy 2-otworowa MGS 2-M Tuleje łączące (mufy) okrągłe AT /2003 +A1 Gwint: Średnica D: Długość L: M8 11 mm 30 mm Złączka dystansowa M8X M10 12,5 mm 30 mm Złączka dystansowa M10X M10 12,5 mm 40 mm Złączka dystansowa M10X M12 14,5 mm 40 mm Złączka dystansowa M12X M16 18,5 mm 60 mm Złączka dystansowa M16X Tuleje łączące (mufy) sześciokątne AT /2003 +A1 Gwint: Długość L: M8 25 mm Tuleja łącząca M8/ M10 30 mm Tuleja łącząca M10/ M12 40 mm Tuleja łącząca M12/ M16 40 mm Tuleja łącząca M16/ Adaptery redukcyjne AT /2003 +A1 Gwint zewnętrzny M(A): Gwint wewnętrzny M(l): M10 M12 Adapter GA M8 M10 Adapter GA M8 M12 Adapter GA Złączki redukcyjne AT /2003 +A1 Gwint zewnętrzny M(A): Gwint wewnętrzny M(I): M16 M10 Tuleja redukcyjna SR-RM

28 Tabela obciążeń do mocowania rurociągów Rury stalowe DN Wymiar Średnica zewnętrzna Grubość ścianki puste Masy 1 mb. rur napełnione wodą napełnione wodą z izolacją Maksymalny rozstaw podpór NW cale mm mm kg/m kg/m kg/m m Rury gwintowane DIN /4 13,5 2,35 0,65 0,8 1,0 2, ,2 2,35 0,85 1,1 1,3 2, /2 21,3 2,65 1,22 1,6 1,8 2, /4 26,9 2,65 1,58 2,2 2,5 3, ,7 3,25 2,44 3,4 3,9 3, /4 42,4 3,25 3,14 4,7 5,5 3, /2 48,3 3,25 3,61 5,6 6,5 4, ,3 3,65 5,10 8,2 10,0 4, /2 76,1 3,65 6,51 11,4 14,0 5, ,9 4,05 8,47 15,1 18,5 6, ,3 4,50 12,10 22,9 28,3 6, ,7 4,85 16,20 32,2 38,3 6, ,1 4,85 19,20 41,5 48,2 6,00 Wybrany przykład: Obliczyć obciążenie instalacji Woda grzewcza 3 x DN 25 Woda zimna 2 x DN 50 Rozwiązanie: Wybierz linię odpowiadającą średnicy DN 25. Masa 1 mb rur napełnionych wodą z izolacją wynosi 3,9 kg/m. Wybierz linię odpowiadającą średnicy DN 50. Masa 1 mb rur napełnionych wodą wynosi 8,2 kg/m. Masa 1 mb powyższej instalacji wynosi: 3 x 3,9 kg/m + 2 x 8,2 kg/m = 28,1 kg/m, co odpowiada w przybliżeniu 281 N. Maksymalny rozstaw podpór w naszym przypadku wynosi 3,5 m (dla rur DN 25 maks. rozstaw wynosi 3,5 m, a dla rur DN 50 maks. rozstaw wynosi 4,75 m, wybieramy mniejszą wartość). Obciążenie instalacji będzie wynosiło 281 N x 3,5 = 983 N = 0,98 kn, przyjmujemy 1 kn. Dane techniczne profili szynowych MQ-21 MQ-31 MQ-41 MQ-41/3 MQ-52 MQ-72 MQ-21 D MQ-41 D MQ D MQ-124XD Maks. rozpiętość L (cm) / strzałka ugięcia f 3) (mm), maks. L/200 L f L f L f L f L f L f L f L f L f L f F (kn) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) (cm) (mm) 0, , , , , , , , , , ,7 0, , , , , , , , , , ,9 0, , , , , , , , , , ,0 1, , , , , , , , , , ,9 1, ,8 94 4, , , , , , , , ,2 1, ,2 78 2, , , , , , , , ,0 1,75 36 <1 67 2, , , , , , , , ,1 2,00 32 <1 59 1,6 89 2, , , ,2 90 3, , , ,5 2,25 28 <1 52 1,2 79 2, , , ,8 80 2, , , ,1 2,50 25 <1 47 1,0 71 1,7 98 3, , ,9 72 1, , , ,8 2,75 23 <1 43 <1 65 1,4 89 2, , ,4 66 1, , , ,7 3,00 21 <1 39 <1 59 1,2 82 2, , ,3 60 1, , , ,7 3,50 18 <1 34 <1 51 <1 70 1,7 88 2, , , , ,9 4,00 16 <1 29 <1 44 <1 61 1,3 77 1, , , , ,9 4,50 14 <1 26 <1 39 <1 54 1,0 69 1, , , , ,7 5,00 12 <1 23 <1 36 <1 49 <1 62 1, , , , ,5 6,00 10 <1 19 <1 30 <1 41 <1 52 <1 91 1,6 87 1, , ,1 7,00 9 <1 17 <1 25 <1 35 <1 44 <1 78 1, , ,3 8,00 7 <1 14 <1 22 <1 31 <1 39 <1 68 < , ,5 Wybrany przykład: Dobrać profil szyny do obciążenia 1,0 kn (100kg) zakładając rozpiętość podpór L=100 cm. Rozwiązanie: Wybierz linię odpowiadającą obciążeniu 1,0 kn. Można użyć szyn od MQ-31 do MQ-124XD, ponieważ dopuszczalna rozpiętość (wartość tabelaryczna) jest większa lub równa wymaganej rozpiętości L-100 cm. 1) Mniejsza wartość (W y1, W y2 ) jest decydująca dla wymiaru ugięcia. 2) Dop. M y =σ dop. min (W y1, W y2 ). 3) Maks. długość szyn: 6m. Przelicznik kg N kn 1 kg 10 0,01 1 N 0,1 0,001 1 kn Obciążenie skupione (punktowe) Uwaga: Poniższe dane dotyczą pojedynczej belki swobodnie podpartej, obciążonej siłą skupioną (kn) w środku rozpiętości L/2. Dla maksymalnej rozpiętości L (cm) nie są przekraczane dopuszczalne naprężenia dla stali σdop. = 160 N/mm 2 ani strzałka ugięcia L/200. Dla uproszczenia schematu statycznego występujące wartości obciążeń są sumowane i przyjmowane jako siła skupiona na środku belki (założenie leży po stronie bezpiecznej)

29 Obejmy do rur MP-LHI M8 Obejmy do rur o średnicy do 2 z głowicą M8. Zalety Szybki montaż bez użycia dodatkowych łączników. Śruba ułatwiająca montaż. Krótka głowica umożliwiająca montaż blisko ściany / stropu. Specjalna wahliwa śruba zamontowana na stałe (śruba nie wypada). Zastosowania W branży instalacji mechanicznych do montażu rurociągów: rozprowadzających wodę, grzewczych, rozprowadzających gaz, kanalizacyjnych. AT /2003 +A1 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Głowica: Szerokość obejmy: Grubość obejmy: Odległość od środka obejmy do głowicy: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: 8 12 mm M8 20 mm 0,8 mm 22 mm 200 N Obejma MP-LHI 8-12 M mm 1/4 M8 20 mm 0,8 mm 22 mm 400 N Obejma MP-LHI M mm 3/8 M8 20 mm 0,8 mm 24 mm 400 N Obejma MP-LHI M mm 1/2 M8 20 mm 0,8 mm 27 mm 400 N Obejma MP-LHI M mm 3/4 M8 20 mm 0,8 mm 30 mm 400 N Obejma MP-LHI M mm 1 M8 20 mm 0,8 mm 34 mm 400 N Obejma MP-LHI M mm 11/4 M8 50 mm 1,2 mm 37 mm 750 N Obejma MP-LHI M mm 11/2 M8 20 mm 1,2 mm 42 mm 750 N Obejma MP-LHI M mm M8 20 mm 1,2 mm 45 mm 750 N Obejma MP-LHI M mm 2 M8 20 mm 1,2 mm 49 mm 750 N Obejma MP-LHI M Aby zapewnić uzyskanie podanych wartości obciążeń, pręty gwintowane powinny być całkowicie wkręcone w głowicę obejmy

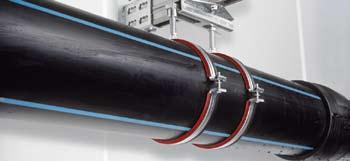

30 Obejmy do rur MP-HI M8 / M10 Obejmy do rur o średnicy do 6 z głowicą M8 / M10. Zalety System zamykający z zatrzaskiem. Prosty montaż i demontaż: specjalna wahliwa śruba zamontowana na stałe. Podwójna głowica M8 / M10. Pełen zakres średnic. Krótka głowica umożliwiająca montaż blisko ściany / stropu. Specjalnie wyprofilowana wkładka gumowa zapobiegająca jej wypadaniu. Zastosowania W branży instalacji mechanicznych do montażu rurociągów: rozprowadzających wodę, grzewczych, rozprowadzających gaz, kanalizacyjnych. AT /2003 +A1 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Szerokość obejmy: Grubość obejmy: Odległość od środka obejmy do głowicy: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: 8 12 mm 20 mm 1,0 mm 30 mm 600 N Obejma MP-HI 8-12 M8/M mm 1/4 20 mm 1,0 mm 30 mm 600 N Obejma MP-HI M8/ mm 3/8 20 mm 1,0 mm 32 mm 600 N Obejma MP-HI M8/M mm 1/2 20 mm 1,0 mm 35 mm 600 N Obejma MP-HI M8/M mm 3/4 20 mm 1,0 mm 38 mm 600 N Obejma MP-HI M8/M mm 1 20 mm 1,0 mm 41 mm 600 N Obejma MP-HI M8/M mm 11/4 20 mm 1,2 mm 46 mm 800 N Obejma MP-HI M8/M mm 11/2 20 mm 1,2 mm 49 mm 800 N Obejma MP-HI M8/M mm 20 mm 1,2 mm 53 mm 800 N Obejma MP-HI M8/M mm 2 20 mm 1,2 mm 57 mm 800 N Obejma MP-HI M8/M mm 25 mm 1,8 mm 63 mm 1200 N Obejma MP-HI M8/M mm 21/2 25 mm 1,8 mm 67 mm 1200 N Obejma MP-HI M8/M mm 3 25 mm 1,8 mm 72 mm 1200 N Obejma MP-HI M8/M mm 25 mm 1,8 mm 76 mm 1200 N Obejma MP-HI M8/M mm 25 mm 1,8 mm 81 mm 1200 N Obejma MP-HI M8/M mm 4 25 mm 2,2 mm 86 mm 1500 N Obejma MP-HI M8/M mm 25 mm 2,2 mm 91 mm 1500 N Obejma MP-HI M8/M mm 25 mm 2,2 mm 95 mm 1500 N Obejma MP-HI M8/M mm 5 25 mm 2,2 mm 100 mm 1500 N Obejma MP-HI M8/M mm 25 mm 2,2 mm 104 mm 1500 N Obejma MP-HI M8/M mm 25 mm 2,2 mm 109 mm 1500 N Obejma MP-HI M8/M mm 6 25 mm 2,2 mm 113 mm 1500 N Obejma MP-HI M8/M Aby zapewnić uzyskanie podanych wartości obciążeń, pręty gwintowane powinny być całkowicie wkręcone w głowicę obejmy

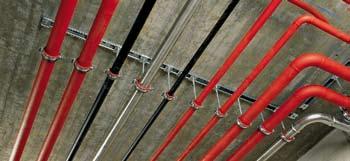

31 Standardowe obejmy do rur MPN-RC Obejmy do rur o średnicy od 8 mm do 170 mm (6 ) z głowicą M8 / M10. Zalety Specjalnie wyprofilowana guma ułatwia przesuwanie rury w trakcie montażu. Szybkie i proste zamykanie obejmy dzięki specjalnemu zamkowi. Zastosowania Standardowa obejma do mocowania rur: rozprowadzających wodę, grzewczych, rozprowadzających gaz, kanalizacyjnych. AT /2003 +A1 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Głowica: Odległość od środka obejmy do głowicy: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: 8 11 mm M8/M10 28 mm 1000 N Obejma MPN-RC 8/11 A mm 1/4 M8/M10 28 mm 1000 N Obejma MPN-RC 1/4 A mm 3/8 M8/M10 30 mm 1000 N Obejma MPN-RC 3/8 A mm 1/2 M8/M10 32 mm 1000 N Obejma MPN-RC 1/2 A mm 3/4 M8/M10 35 mm 1000 N Obejma MPN-RC 3/4 A mm M8/M10 37 mm 1000 N Obejma MPN-RC 29/32 A mm 1 M8/M10 39 mm 1000 N Obejma MPN-RC 1 A mm M8/M10 41 mm 1000 N Obejma MPN-RC 37/41 A mm 11/4 M8/M10 43 mm 1000 N Obejma MPN-RC 1 1/4 A mm 11/2 M8/M10 46 mm 1000 N Obejma MPN-RC 1 1/2 A mm M8/M10 49 mm 1000 N Obejma MPN-RC 52/56 A mm 2 M8/M10 51 mm 1000 N Obejma MPN-RC 2 A mm M8/M10 54 mm 2000 N Obejma MPN-RC 60/66 A mm M8/M10 57 mm 2000 N Obejma MPN-RC 67/71 A mm 21/2 M8/M10 60 mm 2000 N Obejma MPN-RC 2 1/2 B mm M8/M10 64 mm 2000 N Obejma MPN-RC 78/84 B mm 3 M8/M10 68 mm 2000 N Obejma MPN-RC 3 B mm M8/M10 75 mm 2500 N Obejma MPN-RC 101,6 B mm M8/M10 78 mm 2500 N Obejma MPN-RC 110 B mm 4 M8/M10 82 mm 2500 N Obejma MPN-RC 4 B mm M8/M10 87 mm 2500 N Obejma MPN-RC 125 B mm M8/M10 91 mm 2500 N Obejma MPN-RC 133 B mm 5 M8/M10 95 mm 2500 N Obejma MPN-RC 5 B mm M8/M mm 2500 N Obejma MPN-RC 160 B mm 6 M8/M mm 2500 N Obejma MPN-RC 6 B Aby zapewnić uzyskanie podanych wartości obciążeń, pręty gwintowane powinny być całkowicie wkręcone w głowicę obejmy

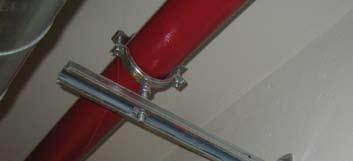

32 Masywne obejmy do rur MP-MI Obejmy do rur o średnicy aż do 250 mm. Zalety Śruby zamka M8 z gniazdem KOMBI (krzyżowe i rowkowe). Podwójna głowica M10/M12 do średnicy 6. Zastosowania Obejma do rur: rozprowadzających wodę, kanalizacyjnych, rozprowadzających media w instalacjach przemysłowych. AT /2003 +A1 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Głowica: Odległość od środka obejmy do głowicy: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: mm 3/8 M10/12 33 mm 3000 N Masywna obejma do rur MP-MI 3/8 G mm 1/2 M10/12 36 mm 3000 N Masywna obejma do rur MP-MI 1/2 G mm 3/4 M10/12 39 mm 3000 N Masywna obejma do rur MP-MI 3/4 G mm 1 M10/12 42 mm 3000 N Masywna obejma do rur MP-MI 1 G mm 11/4 M10/12 47 mm 3000 N Masywna obejma do rur MP-MI 1 1/4 G mm 11/2 M10/12 50 mm 3000 N Masywna obejma do rur MP-MI 1 1/2 G mm M10/12 53 mm 3000 N Masywna obejma do rur MP-MI 54/57 G mm 2 M10/12 55 mm 3000 N Masywna obejma do rur MP-MI 2 G mm M10/12 60 mm 3000 N Masywna obejma do rur MP-MI 68/72 G mm 21/2 M10/12 64 mm 3000 N Masywna obejma do rur MP-MI 2 1/2 G mm M10/12 68 mm 3000 N Masywna obejma do rur MP-MI 78/84 G mm 3 M10/12 71 mm 3000 N Masywna obejma do rur MP-MI 3 G mm M10/12 78 mm 4000 N Masywna obejma do rur MP-MI G mm 4 M10/12 84 mm 4000 N Masywna obejma do rur MP-MI 4 G mm M10/12 86 mm 4000 N Masywna obejma do rur MP-MI 117 G mm M10/12 90 mm 4000 N Masywna obejma do rur MP-MI 125 G mm M10/12 95 mm 4000 N Masywna obejma do rur MP-MI 133 G mm 5 M10/12 98 mm 4000 N Masywna obejma do rur MP-MI 5 G mm M10/ mm 4000 N Masywna obejma do rur MP-MI 159 G mm 6 M10/ mm 4000 N Masywna obejma do rur MP-MI 6 G mm M mm 5000 N Masywna obejma do rur MP-MI C mm M mm 5000 N Masywna obejma do rur MP-MI C mm M mm 5000 N Masywna obejma do rur MP-MI 212 C mm M mm 5000 N Masywna obejma do rur MP-MI C mm M mm 5000 N Masywna obejma do rur MP-MI C Aby zapewnić uzyskanie podanych wartości obciążeń, pręty gwintowane powinny być całkowicie wkręcone w głowicę obejmy

33 Obejmy do rur tryskaczowych MP-SP Obejmy z szybkim zamknięciem z podwójną zapadką. Zalety Bardzo szybki montaż. W razie konieczności bezproblemowy demontaż. Zastosowania Obejmy do rur tryskaczowych. 2607/2008 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Gwint głowicy/ klucz: Certyfikaty: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: mm 1 M8 / SW13 VdS 2000 N Obejma MP-SP 1 -M mm 11/4 M8 / SW13 VdS 2000 N Obejma MP-SP 1 1/4 -M mm 11/2 M8 / SW13 VdS 2000 N Obejma MP-SP 1 1/2 -M mm 2 M8 / SW13 VdS 2000 N Obejma MP-SP 2 -M mm 3/4 M10 / SW17 VdS, FM, UL 2000 N Obejma MP-SP 3/4 -M mm 1 M10 / SW17 VdS, FM, UL 2000 N Obejma MP-SP 1 -M mm 11/4 M10 / SW17 VdS, FM, UL 2000 N Obejma MP-SP 1 1/4 -M mm 11/2 M10 / SW17 VdS, FM, UL 2000 N Obejma MP-SP 1 1/2 -M mm 2 M10 / SW17 VdS, FM, UL 2000 N Obejma MP-SP 2 -M mm 21/2 M10 / SW17 VdS, FM, UL 5000 N Obejma MP-SP 2 1/2 M mm 3 M10 / SW17 VdS, FM, UL 5000 N Obejma MP-SP 3 -M mm 4 M10 / SW17 VdS, FM, UL 5000 N Obejma MP-SP 4 -M mm M12 / SW19 VdS, FM, UL 6000 N Obejma MP-SP 133-M mm 5 M12 / SW19 VdS, FM, UL 6000 N Obejma MP-SP 5 -M mm M12 / SW19 VdS, FM, UL 6000 N Obejma MP-SP 159-M mm 6 M12 / SW19 VdS, FM, UL 6000 N Obejma MP-SP 6 -M mm M16 / SW24 VdS, FM, UL 7000 N Obejma MP-SP M

34 Obejmy masywne do rur tryskaczowych MP-MS Obejmy z obustronnym zamknięciem śrubowym z przyspawaną nakrętką zabezpieczającą. Zalety Śruba zamykająca (6-kątna z rowkiem, M8) zabezpieczona przed wypadnięciem Solidne, przyspawane podkładki dla obejm większych niż 68/72 mm Podwójny gwint głowicy M8/M10 dla obejm o średnicy do 2 Wyprofilowany kabłąk obejmy zapewnia większą sztywność Zastosowania Obejmy masywne do rur tryskaczowych. 2606/2008 Zakres średnic średnica zewnętrzna rury: Rozmiar rury: Gwint głowicy/klucz: Certyfikaty: Maks. obciążenie statyczne zalecane przy wykonywaniu wiszących instalacji: Ilość sztuk mm 1/2 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 1/2 B mm 3/4 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 3/4 B mm 1 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 1 B mm 11/4 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 1 1/4 B mm 11/2 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 1 1/2 B mm M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 54/57 B mm 2 M8 M10/SW17 VdS 3200 N Obejma do rur tryskaczowych MP-MS 2 B mm M10/SW17 VdS/FM/UL 3200 N Obejma do rur tryskaczowych MP-MS 68/72 H mm 21/2 M10/SW17 VdS/FM/UL 3200 N Obejma do rur tryskaczowych MP-MS 2 1/2 H mm 3 M10/SW17 VdS/FM/UL 3200 N Obejma do rur tryskaczowych MP-MS 3 H mm M10/SW17 VdS/FM/UL 4000 N Obejma do rur tryskaczowych MP-MS H mm 4 M10/SW17 VdS/FM/UL 4000 N Obejma do rur tryskaczowych MP-MS 4 H mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 117 J mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 125 J mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 127 J mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 133 J mm 5 M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 5 J mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS J mm M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 159 J mm 6 M12/SW17 VdS/UL 4000 N Obejma do rur tryskaczowych MP-MS 6 J Aby zapewnić uzyskanie podanych wartości obciążeń, pręty gwintowane powinny być całkowicie wkręcone w głowicę obejmy

35 Punkty stałe Wszystkie rurociągi zawierające medium o zmieniającej się temperaturze ulegają wydłużeniom cieplnym. Wielkość wydłużenia zależy od rodzaju materiału rurociągu, jego długości i różnicy temperatur. Najlepiej tak zaprojektować trasę rurociągu, aby wykorzystać układ ścian budynku, na przykład załamania, do naturalnego kompensowania wydłużeń cieplnych, a przejścia przez stropy do wykonania punktów stałych (zamocowania przewodów). Jeżeli kompensacja naturalna jest niewystarczająca stosuje się inne typy kompensatorów. Sposoby kompensacji naturalna (U, Z, L), wymuszona (np. kompensatory osiowe). Kompensatory osiowe, przegubowe, poprzeczne Kompensatory U, Z, L Kompensatory są nieodłącznym elementem w technice instalacyjnej. Ich funkcją jest wyrównywanie zmian długości powstających w przewodach rurowych w wyniku różnicy temperatur. Dodatkowo są one w stanie przejąć wibracje powstające na pompach, silnikach czy turbinach. Kompensacja ruchów może następować w zależności od miejscowych warunków w kierunku osiowym, poprzecznym lub ukośnym. Podwieszenia rurociągów powinny być tak zaprojektowane, aby: umożliwić ruch rurociągu, kierować odkształcenia rurociągu w pożądanym kierunku. Ruch rurociągu umożliwiają prowadnice przesuwne ślizgowe Hilti (MSG 1,0, MSG 1,75) oraz prowadnice przesuwne rolkowe Hilti (MRG 2,0 i MRG 4,0, MRG-D6). Rodzaje punktów stałych MFP-L MFP Lekki punkt stały do obciążeń < 2 kn Ciężki punkt stały do obciążeń < 20 kn Więcej informacji w katalogu branżowym Hilti oraz na stronach

36 System MI bezpieczny system podpór do rur o średnicy do 600 mm Zastosowania System MI Hilti to innowacyjny modułowy system podpór do mocowania rur i urządzeń w branży przemysłowej. Konstrukcja tego systemu pozwala na bezpieczne mocowanie rur o średnicy do 600 mm (a w szczególnych przypadkach większych). Jest wynikiem wieloletnich doświadczeń inżynierów Hilti w dziedzinie konstrukcji i doboru szyn montażowych. Mocowanie konstrukcji kotwami do betonu lub klamrami do dźwigarów stalowych. Zalety systemu MI Adaptacyjny Prosty montaż, adaptacja i modernizacja. Elastyczność systemu. Kompatybilność z systemem MQ. Wydajny Cztery elementy systemowe dzięki którym trudno o pomyłkę podczas montażu. Szybki i łatwy montaż poszczególnych elementów przez jedną osobę wyklucza spawanie, co eliminuje przestoje w niebezpiecznych strefach. Oprogramowanie Hilti PROFIS Installation upraszcza obliczenia i projektowanie. Ekonomiczny Wszystkie elementy są wielokrotnego użytku. Nawet do 50% mniejszy ciężar niż konstrukcja spawana, dzięki czemu nie są potrzebne specjalne urządzenia podnoszące. Elementy są ocynkowane ogniowo. Nie wymagają malowania. Bezpieczny Odporny na korozję i obciążenia dynamiczne Profile wytrzymałe na skręcanie Dzięki płynnej regulacji położenia elementów nośnych istnieje możliwość precyzyjnego zwymiarowania konstrukcji wsporczej w nawiązaniu do istniejących rozstawów dzwigarów. Ta konfiguracja może być łatwo rozbudowywana nawet w niebezpiecznych strefach bez potrzeby spawania. W połączeniu z systemem szyn montażowych MQ można układać rury o mniejszych średnicach oraz trasy kablowe. System MI odznacza się większą wytrzymałością na skręcanie niż spawane ceowniki, kątowniki, teowniki lub dwuteowniki. Wspornik może być w wersji z zastrzałem lub bez zastrzału. Więcej informacji w katalogu branżowym Hilti oraz na stronach Zastosowanie 3-wymiarowe. Za pomocą systemu MI można w prosty sposób montować platformy, pomosty robocze i regały. Późniejsze zmiany konstrukcji nie stanowią problemów montażowych
