1 Dokumentacja Techniczna dla instalatora Czytnik RFID UW-U4GE Wersja dokumentacji:uw-u4ge-man-inst-pl-v1 Obowiązuje od wersji oprogramowania UW-U4GE-v1 UWAGA! DOKUMENTACJA MA CHARAKTER POUFNY I STANOWI WŁASNOŚĆ FIRMY SP. Z O.O. ZABRANIA SIĘ ROZPOWSZECHNIANIA DOKUMENTACJI W JAKIEJKOLWIEK FORMIE BEZ ZGODY WŁAŚCICIELA

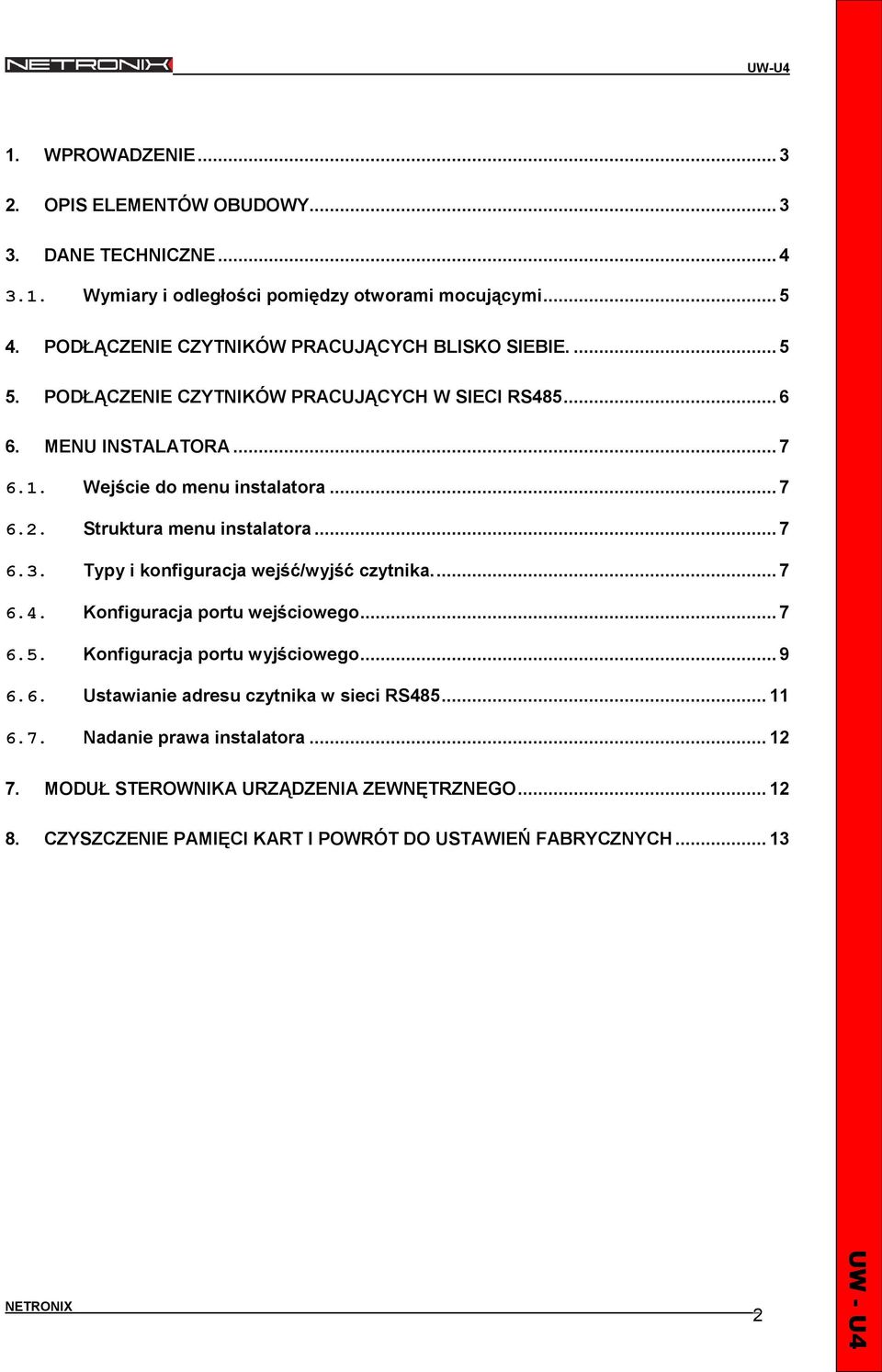

2 1. WPROWADZENIE OPIS ELEMENTÓW OBUDOWY DANE TECHNICZNE Wymiary i odległości pomiędzy otworami mocującymi PODŁĄCZENIE CZYTNIKÓW PRACUJĄCYCH BLISKO SIEBIE PODŁĄCZENIE CZYTNIKÓW PRACUJĄCYCH W SIECI RS MENU INSTALATORA Wejście do menu instalatora Struktura menu instalatora Typy i konfiguracja wejść/wyjść czytnika Konfiguracja portu wejściowego Konfiguracja portu wyjściowego Ustawianie adresu czytnika w sieci RS Nadanie prawa instalatora MODUŁ STEROWNIKA URZĄDZENIA ZEWNĘTRZNEGO CZYSZCZENIE PAMIĘCI KART I POWRÓT DO USTAWIEŃ FABRYCZNYCH

3 1. Wprowadzenie UW-U4GE jest czytnikiem kart RFID typu UNIQUE. Posiada on funkcjonalność sterownika sześciu urządzeń zewnętrznych z rozbudowaną moŝliwością konfiguracji zachowań wyjść oraz praw dostępu. Czytnik ten posiada interface RS-485 za pomocą którego moŝna łączyć wiele modułów na jednej magistrali. Za pomocą łącza RS zbiór czytników moŝna podłączyć do nadrzędnego oprogramowania AccessConfig zainstalowanego na komputerze klasy PC. Czytnik został tak zaprojektowany, aby moŝliwe było pełne konfigurowanie go, równieŝ bez uŝycia oprogramowania PC. Po zalogowaniu, dostęp do wszystkich opcji i ustawień odbywa się z uŝyciem przycisku umieszczonego z przodu obudowy. W tym dokumencie opisane są tylko kwestie dotyczące konfiguracji czytnika bez uŝycia oprogramowania. Instalatorom zaleca się zapoznanie z dokumentacją uŝytkownika oraz z dokumentacją dla instalatora. 2. Opis elementów obudowy Widok z przodu Oznaczenie na rysunku LED MODE LED POWER P Pełniona funkcja Trójkolorowy LED Sygnalizacja świetlna trybu pracy / konfigurowalna Sygnalizacja świetlna zasilania Przycisk frontowy MODE POWER P Led Mode oraz wewnętrzny buzzer słuŝą do informowania o stanie w jakim znajduje się w danym momencie czytnik. Dodatkowo moŝna zmienić konfiguracje, która wymusi dodatkowe reakcje tych sygnalizatorów. Dodatkowe reakcje modyfikowane są za pomocą ustawień konfiguracji portów. 3

4 Widok od tyłu A B C D E F T UW-U4GE Oznaczenie na rysunku Pełniona funkcja 1 IO 1 2 Pin do synchronizacji pracy 2 czytników 3 RS-485 pin A 4 RS-485 pin B 5 Zasilanie modułu 6 Masa i zasilanie minus 7 Wyjście 1 styków przekaźnika 8 Wyjście 2 styków przekaźnika T Tamper ze spręŝyną A IO 2 B IO 3 C IO 4 D IO 5 E IO 6 F Przycisk słuŝący do powrotu do ustawień fabrycznych 3. Dane techniczne Parametry modułu UW-U4GE Napięcie zasilania 7-16 V Maksymalny pobór prądu 120 ma Temperatura pracy -20 c c Wilgotność względna 15% - 95% Stopień ochrony IP54 Znamionowa częstotliwość RF pracy modułu 125kHz Odległość odczytu transponderów Unique do 12 cm Maksymalny prąd wyjść typu otwarty dren 500mA (kolektor) Maksymalny sumaryczny prąd wyjść 2A Transmisja RS , 4800, 9600, 19200, 38400, 57600, b/s, 8 bitów danych, 1 bit stopu, bez bitu parzystości, protokół zgodny z protokołem Netronix 4

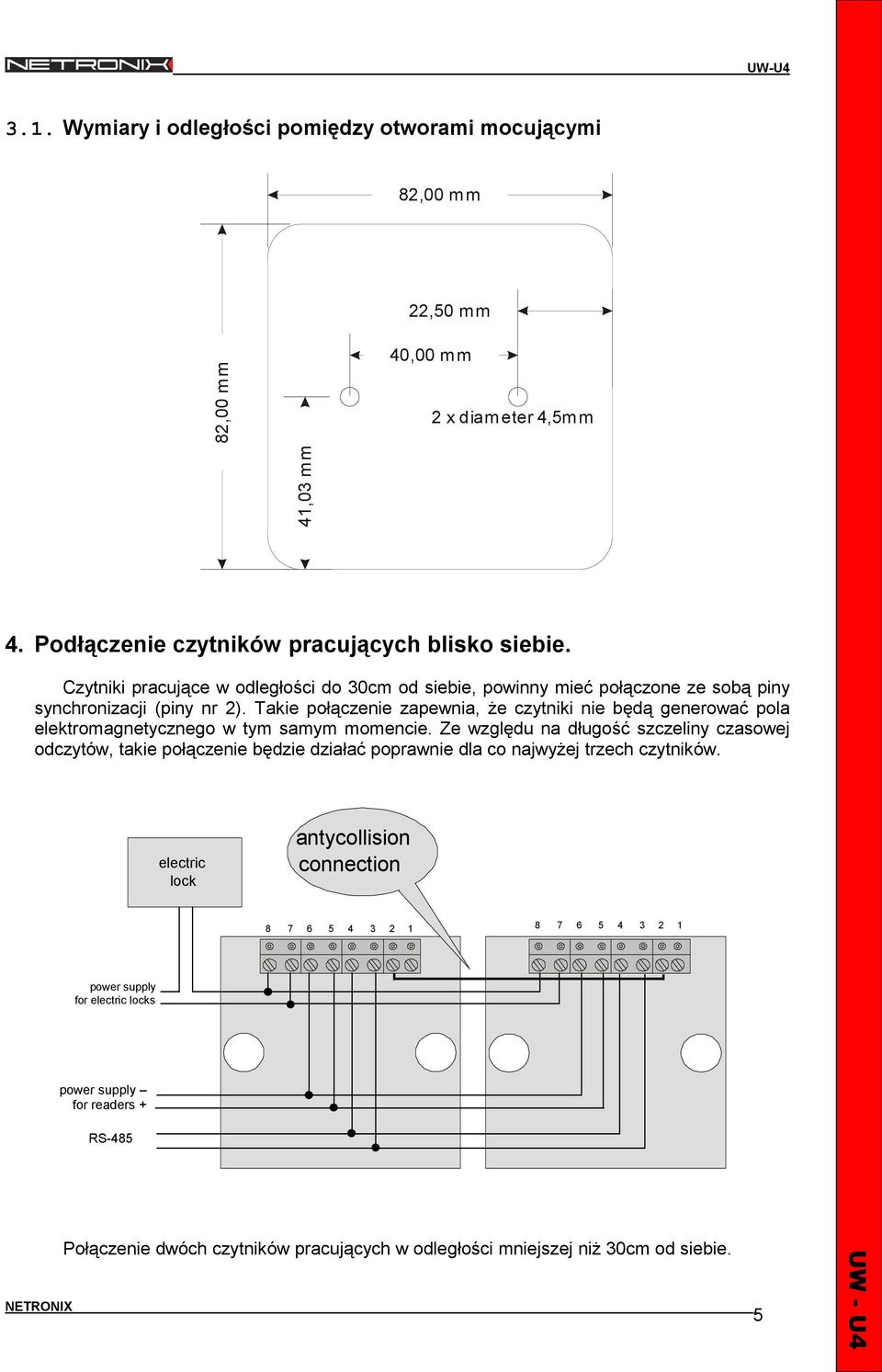

5 3.1. Wymiary i odległości pomiędzy otworami mocującymi 82,00 mm 22,50 mm 82,00 mm 40,00 mm 2 x diameter 4,5mm 41,03 mm 4. Podłączenie czytników pracujących blisko siebie. Czytniki pracujące w odległości do 30cm od siebie, powinny mieć połączone ze sobą piny synchronizacji (piny nr 2). Takie połączenie zapewnia, Ŝe czytniki nie będą generować pola elektromagnetycznego w tym samym momencie. Ze względu na długość szczeliny czasowej odczytów, takie połączenie będzie działać poprawnie dla co najwyŝej trzech czytników. electric lock antycollision connection power supply for electric locks power supply for readers + RS-485 Połączenie dwóch czytników pracujących w odległości mniejszej niŝ 30cm od siebie. 5

6 5. Podłączenie czytników pracujących w sieci RS485 electric lock door no first reader on door1 second reader on door 1 electric lock door no first reader on door 2 second reader on door2 electric lock door no first reader on door 3 second reader on door 3 RS485 A RS485 B READER POWER SUPPLY + READER POWER SUPPLY LOCK POWER SUPPLY LOCK POWER SUPPLY 6

7 6. Menu instalatora Ogólne zasady funkcjonowania menu zostały opisane w dokumentacji dla uŝytkownika Wejście do menu instalatora Aby wejść do menu instalatora naleŝy : wejść do menu master poprzez przyłoŝenie karty z prawem master wybrać opcję 9 poprzez sekwencję wciśnięć 9 przyłoŝyć kartę z prawem installer 6.2. Struktura menu instalatora W menu instalatora dostępne są następujące opcje: Nr Nazwa opcji Opis 1 wejście elektryczne Konfigurowanie typu i parametrów wejść elektrycznych 2 wyjście elektryczne Konfigurowanie typu i parametrów wyjść elektrycznych 3 Adres czytnika Konfigurowanie adresu czytnika na magistrali RS485 5 Prawo Instalator Nadanie prawa instalatora 10 Wyjście Wyjście z menu głównego 6.3. Typy i konfiguracja wejść/wyjść czytnika. Czytnik ma moŝliwość swobodnego przypisywania funkcji dla wejść/wyjść ogólnego przeznaczenia. Konfiguracja wejść i wyjść polega na przypisaniu odpowiednich funkcji kolejnym portom wraz z parametrami. SPIS ISTNIEJĄCYCH PORTÓW, KTÓRYMI MOśNA STEROWAĆ W UW-U4GE PORT kierunek Opis 00 wejście Przycisk umieszczony na płycie czołowej czytnika 01 wejście/wyjście IO1 02 wyjście Led zielony 03 wyjście Led czerwony 04 wyjście buzzer 05 wyjście przekaźnik 06 wyjście Led niebieski 07 wejście Przycisk Tamper 08 wejście/wyjście IO2 09 wejście/wyjście IO3 10 wejście/wyjście IO4 11 wejście/wyjście IO5 12 wejście/wyjście IO Konfiguracja portu wejściowego Jeśli chcemy dokonać zmian konfiguracji wejść w stosunku do ustawień domyślnych, opisanych w późniejszej części naleŝy skonstruować ramkę konfiguracyjną zgodnie z tabelami poniŝej, a następnie wprowadzić ją jak opisano w przykładach. 7

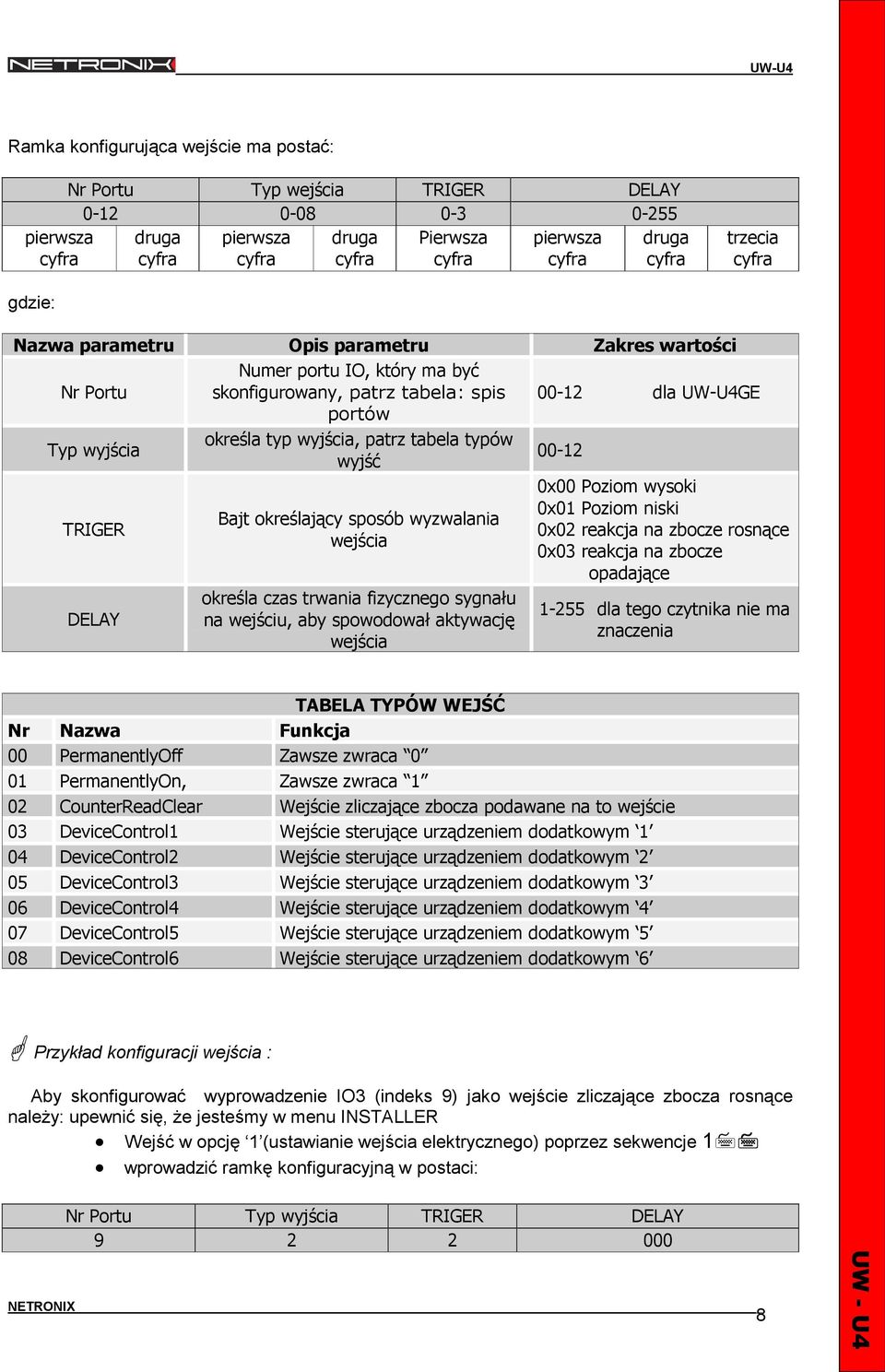

8 Ramka konfigurująca wejście ma postać: Nr Portu Typ wejścia TRIGER DELAY Pierwsza trzecia gdzie: Nazwa parametru Opis parametru Zakres wartości Nr Portu Numer portu IO, który ma być skonfigurowany, patrz tabela: spis dla UW-U4GE portów Typ wyjścia określa typ wyjścia, patrz tabela typów wyjść TRIGER DELAY Bajt określający sposób wyzwalania wejścia określa czas trwania fizycznego sygnału na wejściu, aby spowodował aktywację wejścia 0x00 Poziom wysoki 0x01 Poziom niski 0x02 reakcja na zbocze rosnące 0x03 reakcja na zbocze opadające dla tego czytnika nie ma znaczenia TABELA TYPÓW WEJŚĆ Nr Nazwa Funkcja 00 PermanentlyOff Zawsze zwraca 0 01 PermanentlyOn, Zawsze zwraca 1 02 CounterReadClear Wejście zliczające zbocza podawane na to wejście 03 DeviceControl1 Wejście sterujące urządzeniem dodatkowym 1 04 DeviceControl2 Wejście sterujące urządzeniem dodatkowym 2 05 DeviceControl3 Wejście sterujące urządzeniem dodatkowym 3 06 DeviceControl4 Wejście sterujące urządzeniem dodatkowym 4 07 DeviceControl5 Wejście sterujące urządzeniem dodatkowym 5 08 DeviceControl6 Wejście sterujące urządzeniem dodatkowym 6 Przykład konfiguracji wejścia : Aby skonfigurować wyprowadzenie IO3 (indeks 9) jako wejście zliczające zbocza rosnące naleŝy: upewnić się, Ŝe jesteśmy w menu INSTALLER Wejść w opcję 1 (ustawianie wejścia elektrycznego) poprzez sekwencje 1 wprowadzić ramkę konfiguracyjną w postaci: Nr Portu Typ wyjścia TRIGER DELAY

9 sekwencją wciśnięć: ; 9 ; ; 2 ; 2 ; ; ; ; poprawne wprowadzenie sekwencji potwierdzone będzie podwójnym krótkim sygnałem dźwiękowym Wyjść do menu master poprzez sekwencje wciśnięć 10 Wyjść z menu master poprzez sekwencje wciśnięć Konfiguracja portu wyjściowego Jeśli chcemy dokonać zmian konfiguracji wyjść w stosunku do ustawień domyślnych, opisanych w późniejszej części, naleŝy skonstruować ramkę konfiguracyjną zgodnie z tabelami poniŝej, a następnie wprowadzić ją jak opisano w przykładach. Wyjścia IO1-IO6 są wyjściami typu otwarty kolektor (otwarty dren) o obciąŝalności prądowej 750mA (1,5A dla impulsu < 10ms). Moduł wyjść wyposaŝony jest w zabezpieczenie przeciw przeciąŝeniowe, które odłączy wyjścia przy zbyt duŝym prądzie, załączając ponownie po spadku prądu poniŝej wartości progowej. Ramka konfigurująca wyjście ma postać: Nr Portu Typ wyjścia ConfByte1 Hold-UP 0 Time 1 Time I II trzecia trzecia trzecia TABELA TYPÓW WYJŚĆ Nr Nazwa Funkcja 00 PermanentlyOff Zawsze zwraca 0 01 PermanentlyOn Zawsze zwraca 1 02 SerialAutoLow Wyjście sterowane poprzez RS485 automatycznie powracające do 0 03 Serial Wyjście sterowane poprzez RS AnyCard Wyjście sterowane dowolną kartą 05 BaseCard Wyjście sterowane kartą zarejestrowaną w bazie 06 DeviceControl1 Wyjście sterowane kartą z prawem DeviceControl1 07 DeviceControl2 Wyjście sterowane kartą z prawem DeviceControl2 08 DeviceControl3 Wyjście sterowane kartą z prawem DeviceControl3 09 DeviceControl4 Wyjście sterowane kartą z prawem DeviceControl4 10 DeviceControl5 Wyjście sterowane kartą z prawem DeviceControl5 11 DeviceControl6 Wyjście sterowane kartą z prawem DeviceControl6 9

10 Struktura portu wyjściowego PermanentlyOff PermanentlyOn 0 1 SerialAutoLow 2 Serial 3 AnyCard 4 t1 t0 BaseCard 5 t2 DeviceControl1 6 DeviceControl2 DeviceControl DeviceControl4 DeviceControl DeviceControl t2 t0 t1 TOGGLE IOn TypeOfOutp ConfByte1 - BIT 1 t2=hold-up x 100ms tn=ntime x 100ms ConfByte1 - BIT 3:2 ConfByte1 - BIT 0 gdzie: Nazwa Opis parametru Zakres wartości parametru Numer portu IO, który ma być Nr Portu skonfigurowany, patrz tabela: spis dla UW-U4GE portów Typ wyjścia źródło sygnału sterującego ConfByte1 Jeden bajt w którym: BIT0 określa typ wyjścia jako Normalnie otwarte lub Normalnie Zamknięte. BIT 1 określa sposób reakcji danego wyjścia jako reagujące na zmianę pobudzenia (reagujące na zbocze) lub reagujące na stan pobudzenia (reagujące na stan). BIT 3:2 określają sposób zachowania wyjścia w stosunku do stanu sygnału wyzwolenia ConfByte1 Bit 0: 0-Normalnie Zamknięte 1-Normalnie Otwarte ConfByte1 Bit 1: 0-reaguje na poziom 1-reaguje na zbocze ConfByte1 Bit 3:2 00 generator fali prostokątnej 01 bezpośrednio 10 naprzemienne przełączanie stanu 10

11 Czas podtrzymania stanu załączenia po ustaniu pobudzenia. Czas ten HoldUP wyraŝony jest jako: Podtrzymanie x 100ms Podczas trwania czasu Podtrzymanie moŝna skonfigurować wyjście potrafiące generować falę prostokątną. 0Time czas logicznego zera generatora Time czas logicznej jedynki generatora Przykład 1 konfiguracji wyjścia: Aby skonfigurować wyjście przekaźnikowe (indeks 05) naprzemiennie przełączane przyłoŝeniem karty z prawem DeviceControl4 naleŝy: przejść do menu instalatora, patrz p.6.1 upewnić się, Ŝe jesteśmy w menu INSTALLER Wejść w opcję 2 (ustawianie wyjścia elektrycznego) poprzez sekwencje 2 wprowadzić ramkę konfiguracyjną w postaci: Nr Portu Typ wyjścia ConfByte1 Hold-UP 0 Time 1 Time sekwencją wciśnięć: ; 5 ; ; 9 ; 1 ; 5 ; ; ; ; ; ; ; ; ; ; poprawne wprowadzenie sekwencji potwierdzone będzie podwójnym krótkim sygnałem dźwiękowym Wyjść z menu do stanu czuwania poprzez sekwencje wciśnięć Ustawianie adresu czytnika w sieci RS485 W przypadku pracy czytników połączonych w sieć magistrali RS-485, konieczne jest nadanie czytnikom unikalnych numerów z zakresu Ramka konfiguracyjna dla ustawienia adresu czytnika adres czytnika zakres trzecia Przykład ustawienia adresu czytnika : Aby skonfigurować adres czytnika na 023 naleŝy : przejść do menu instalatora, patrz p.6.1 upewnić się, Ŝe jesteśmy w menu INSTALLER Wejść w opcję 3 (ustawianie adresu czytnika) poprzez sekwencje 3 11

12 wprowadzić sekwencję: ; 2 ; 3 ; poprawne wprowadzenie sekwencji potwierdzone będzie podwójnym krótkim sygnałem dźwiękowym Wyjść do menu master poprzez sekwencje wciśnięć 10 Wyjść z menu master poprzez sekwencje wciśnięć Nadanie prawa instalatora UŜytkownika typu INSTALLER ma prawo utworzyć tylko instalator wraz master em. Aby dodać prawo INSTALLER dla karty jej nie posiadającej naleŝy: PrzyłoŜyć kartę z prawami MASTER, aby wejść do menu MASTER wejść w opcję 9 poprzez sekwencje 9 przyłoŝyć kartę z prawem INSTALLER upewnić się, Ŝe jesteśmy w menu INSTALLER Wejść w opcję 5 poprzez sekwencje 5 przyłoŝyć kartę, której prawo chcemy nadać pomyślnie zakończona operacja zostanie potwierdzona podwójnym sygnałem Wyjść z menu master poprzez sekwencje wciśnięć Moduł sterownika urządzenia zewnętrznego Dzięki modułowi sterownika urządzenia zewnętrznego mamy moŝliwość załączania oraz rozłączania dowolnego urządzenia podłączonego do wyjść IO czytnika, z zachowaniem zasady nie przekroczenia dopuszczalnego prądu danego wyjścia. KaŜda karta ma moŝliwość nadania jednego bądź wielu praw do danego urządzenia. Istnieje kilka moŝliwości przydzielenia praw do danego wyjścia: jedna klasa praw do jednego fizycznego wyjścia (np. uŝytkownik klasy DeviceControl1 moŝe sterować tylko wyjściem 1, a wyjście 1 jest sterowane tylko poprzez uŝytkownika z prawem DeviceControl1 wiele klas praw do jednego fizycznego wyjścia jedna klasa praw do wielu fizycznych wyjść (np. uŝytkownik klasy DeviceControl1 moŝe załączyć wyjścia 3,4, gdy uŝytkownik klasy DeviceControl2 moŝe załączyć tylko wyjście 3) Moduł do prawidłowej pracy wymaga: zarejestrowania kart uŝytkowników klasy DEVICE CONTROLx skonfigurowania wyjścia (wyjść) typu DeviceControl dodatkowo moŝna skonfigurować wejście typu DeviceControl sterujące wyjściem 12

13 Czyszczenie pamięci kart i powrót do ustawień fabrycznych Aby powrócić do ustawień fabrycznych naleŝy na czas ok. 5 sekund przycisnąć przycisk F znajdujący się z tyłu obudowy. Podczas powrotu do ustawień fabrycznych ustawiane są na stałe następujące parametry czytnika: Nazwa parametru lub funkcjonalność Adres na magistrali szeregowej Prędkość danych na magistrali seregowej Cała wewnętrzna pamięć transponderów wraz z kartą Master Hasło dostępu Port 00 przycisk przedni Port 01 IO1 Port 02 led zielony Port 03 led czerwony Port 04 - buzzer Port 05 - przekaźnik Port 06 led niebieski Port 07 - Tamper Port 08 IO2 Port 09 IO3 Port 10 IO4 Port 11 IO5 Port 12 IO6 Karta Master Konfiguracja modułu autoreader Wartość lub ustawienie 0x b/s 0xff ff ff ff ff czyli pamięć wyczyszczona 0x co w zapisie znakowym oznacza 1234 wyłączona opcjonalna funkcjonalność wyjście DeviceControl1, załączane na 3 sek. sterowany poprzez magistralę RS485 sygnalizacja przyłoŝenia znanej karty sygnalizacja przyłoŝenia znanej karty wyłączony sterowany poprzez magistralę RS485 wyłączony wyjście DeviceControl2, załączane na 3 sek. wyjście DeviceControl3, załączane na 3 sek. wyjście DeviceControl4, załączane na 3 sek. wyjście DeviceControl5, załączane na 3 sek. wyjście DeviceControl6, załączane na 3 sek. Brak karty Master w pamięci kart automatyczne, jednokrotne wysyłanie numeru ID przyłoŝonej karty w formacie ramki netronix wraz z sygnalizacją dźwiękową Najnowsze wiadomości dotyczące produktów firmy 13
