1 Spis treści: 1.Pisma formalno prawne -2- Warunki Przyłączenia urządzeń elektroenergetycznych do sieci niskiego napięcia PGE Dystrybucja LUBZEL Sp. z o.o. nr 1054/Z3-TB/09 z dnia r. Umowa nr zawarta dnia o przyłączenie do sieci elektroenergetycznej LUBZEL S.A. świetlicy w miejscowości Łany, gmina Markuszów, działka nr Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Markuszów Znak: GP.7331/21/2009 z dnia Opinia Nr 68/2010 z dnia Uzgadniania dokumentacji projektowej - przyłącze energetyczne Oświadczenie - zgoda właściciela działki nr 957 na przeprowadzenie przez teren tej działki przyłącza energetycznego Oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane Decyzja Nr PZD/287/2009 z dnia na lokalizację przyłącza energetycznego NN w pasie drogowym drogi powiatowej Nr 2537L Kurów-Kaleń-Markuszów dr. pow. 2203L w m. Łany Oświadczenie projektanta, że dokumentacja projektowa jest wykonana zgodnie z obowiązującymi przepisami prawa Decyzja o stwierdzeniu przygotowania zawodowego projektanta nr 2307/Lb/93 Zaświadczenie o przynależności do Lubelskiej Okręgowej Izby Inżynierów Budownictwa Nr ewidencyjny LUB/IE/3626/02 2.Opis techniczny. podstawa opracowania zakres opracowania charakterystyka obiektu 3.Opis projektowanych rozwiązań. 4.Obliczenia techniczne. 5.Rysunki i schematy. Plan zagospodarowania terenu - Z-1 Schemat ideowy przyłącza ZK1 + 1P - E-2 Schemat montażowy złącza kablowo-pomiarowego ZK1+1P - E-3 Przekrój przyłącza NN w pasie drogi powiatowej Nr 2537L - E-4 I.OPIS TECHNICZNY. Podstawą wykonania niniejszego opracowania są : zlecenie Inwestora Warunki Przyłączenia urządzeń elektroenergetycznych do sieci niskiego napięcia PGE Dystrybucja LUBZEL Sp. z o.o. nr 1054/Z3-TB/09 z dnia r. aktualne mapy sytuacyjno-wysokościowe w skali 1 :500 niezbędne czynności inwentaryzacyjne wykonane przez projektanta uzgodnienia robocze z Inwestorem aktualnie obowiązujące przepisy w zakresie montażu i odbioru robót elektrycznych

Wypis i Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Markuszów Znak: GP.

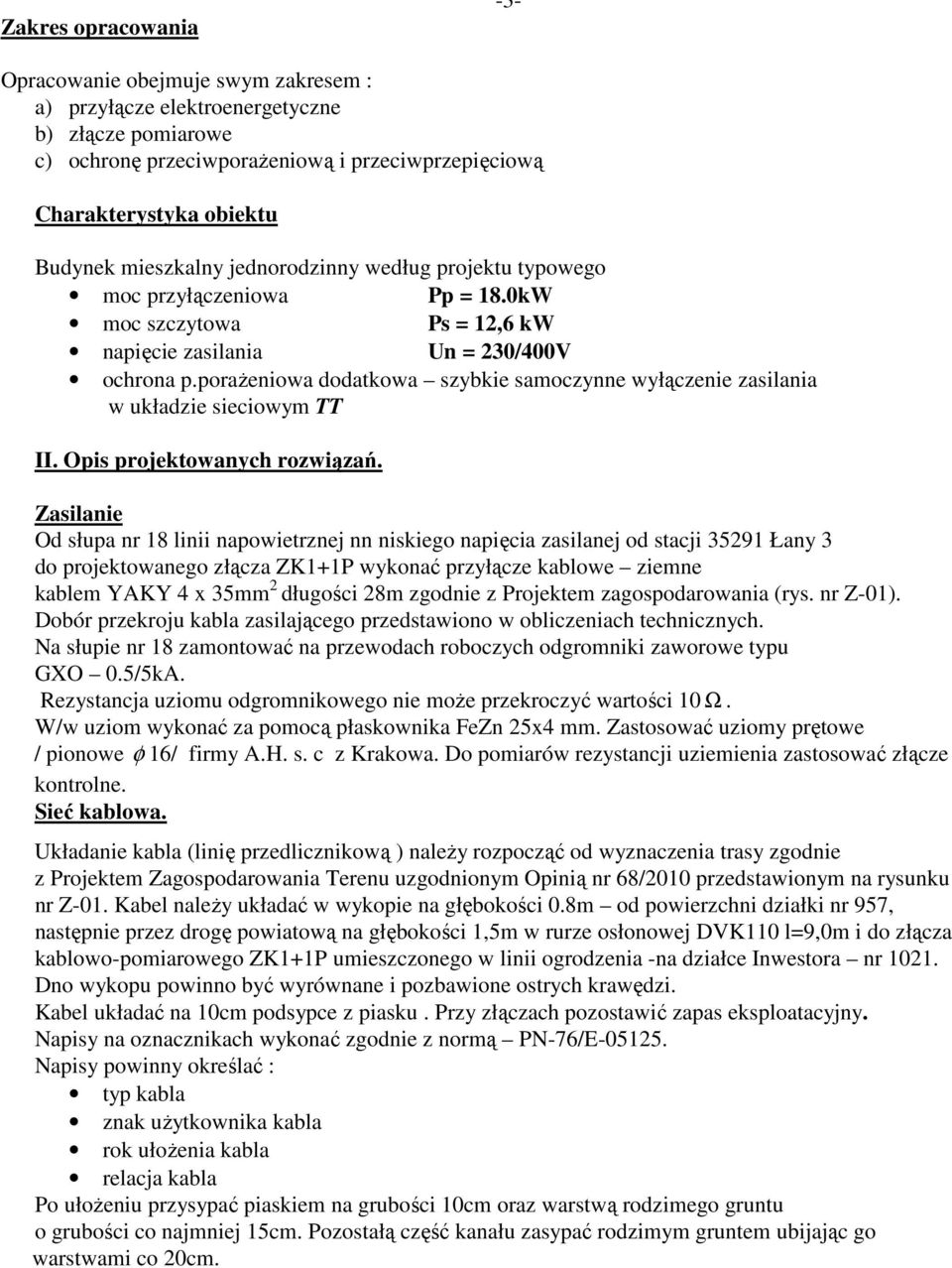

2 Zakres opracowania -3- Opracowanie obejmuje swym zakresem : a) przyłącze elektroenergetyczne b) złącze pomiarowe c) ochronę przeciwporażeniową i przeciwprzepięciową Charakterystyka obiektu Budynek mieszkalny jednorodzinny według projektu typowego moc przyłączeniowa Pp = 18.0kW moc szczytowa Ps = 12,6 kw napięcie zasilania Un = 230/400V ochrona p.porażeniowa dodatkowa szybkie samoczynne wyłączenie zasilania w układzie sieciowym TT II. Opis projektowanych rozwiązań. Zasilanie Od słupa nr 18 linii napowietrznej nn niskiego napięcia zasilanej od stacji Łany 3 do projektowanego złącza ZK1+1P wykonać przyłącze kablowe ziemne kablem YAKY 4 x 35mm 2 długości 28m zgodnie z Projektem zagospodarowania (rys. nr Z-01). Dobór przekroju kabla zasilającego przedstawiono w obliczeniach technicznych. Na słupie nr 18 zamontować na przewodach roboczych odgromniki zaworowe typu GXO 0.5/5kA. Rezystancja uziomu odgromnikowego nie może przekroczyć wartości 10 Ω. W/w uziom wykonać za pomocą płaskownika FeZn 25x4 mm. Zastosować uziomy prętowe / pionowe φ 16/ firmy A.H. s. c z Krakowa. Do pomiarów rezystancji uziemienia zastosować złącze kontrolne. Sieć kablowa. Układanie kabla (linię przedlicznikową ) należy rozpocząć od wyznaczenia trasy zgodnie z Projektem Zagospodarowania Terenu uzgodnionym Opinią nr 68/2010 przedstawionym na rysunku nr Z-01. Kabel należy układać w wykopie na głębokości 0.8m od powierzchni działki nr 957, następnie przez drogę powiatową na głębokości 1,5m w rurze osłonowej DVK110 l=9,0m i do złącza kablowo-pomiarowego ZK1+1P umieszczonego w linii ogrodzenia -na działce Inwestora nr Dno wykopu powinno być wyrównane i pozbawione ostrych krawędzi. Kabel układać na 10cm podsypce z piasku. Przy złączach pozostawić zapas eksploatacyjny. Napisy na oznacznikach wykonać zgodnie z normą PN-76/E Napisy powinny określać : typ kabla znak użytkownika kabla rok ułożenia kabla relacja kabla Po ułożeniu przysypać piaskiem na grubości 10cm oraz warstwą rodzimego gruntu o grubości co najmniej 15cm. Pozostałą część kanału zasypać rodzimym gruntem ubijając go warstwami co 20cm.

porażeniowa dodatkowa szybkie samoczynne wyłączenie zasilania w układzie sieciowym TT II. Opis projektowanych rozwiązań.

3 -4- W granicy posesji w miejscu oznaczonym na Planie Zagospodarowania Terenu (rys. nr Z-01) zamontować złącze licznikowe typu ZK1+1P. Złącze pomiarowe powinno spełniać następujące warunki: obudowa z tworzywa termoutwardzalnego o stopniu ochrony IP43 - lakierowane miejsce pod licznik oddzielone przeźroczystą przegrodą izolacyjną zamki w złączu baskwilowe przystosowane do założenia wkładek typu Masters oraz do zamknięcia na kłódkę połączenia w złączu wykonać przewodem LgY 10mm 2 ze załącza od zacisku PEN wyprowadzić płaskownik przystosowany do zamocowania złącza kontrolnego Złącze wyposażyć w : tablicę licznikową 3-fazową, listwę TH 35 pod zegar sterujący, listwę LZ-35, LZ-10, wyłącznik nadmiarowo-prądowy S303 C32A. W/w wymagania spełniają złącza firm: Sypniewski Zielona Góra ELVAT Bielsko Biała INCOBEX Bielsko Biała EMITER Zużycie energii elektrycznej mierzone będzie w układzie bezpośrednim licznikiem trójfazowym energii czynnej. Ze złącza pomiarowego wyprowadzona będzie zalicznikowa linia kablowa wykonana kablem YKY 4 x 25mm 2 do rozdzielczej tablicy bezpiecznikowej TG zlokalizowanej wewnątrz budynku. Ochrona przeciwporażeniowa Jako środek dodatkowej ochrony od porażeń stosować szybkie samoczynne wyłączenie zasilania w układzie sieciowym TT. Warunek szybkiego odłączenia zasilania realizowany będzie za pomocą : a) wyłączników instalacyjnych nadmiarowo-prądowych z charakterystyką B b) wyłącznika różnicowo-prądowego Izn=25A, Iw = 30mA c) połączeń wyrównawczych Wyłącznikiem różnicowo-prądowym chroniona będzie instalacja elektryczna w całym budynku. Rezystancja uziemienia punktu PE musi spełniać warunek Ra<30 Ω wynikający z uziemienia roboczego punktu neutralnego N. Uziom wykonać za pomocą płaskownika FeZn 25x4. Zastosować uziom prętowy (pionowy 16mm firmy A.H.s.c. z Krakowa. Połączenie uziomu z zaciskiem PEN w złączu pomiarowym wykonać poprzez złącze kontrolne. Obudowa projektowanego złącza pomiarowego nie wymaga ochrony. Dokonać uziemienia zacisku PE w rozdzielnicy TG wewnątrz budynku. Ochrona przeciwprzepięciowa. Proponuje się zastosowanie ograniczników przepięć kategoria C-U B =275V; I SN 15kA dla 8/20 µ s np. 4 x DEHNguard zamontowanych za układem pomiarowym w tablicy rozdzielczej TM.

zamki w złączu baskwilowe przystosowane do założenia wkładek typu Masters oraz do zamknięcia na kłódkę połączenia w złączu wykonać przewodem LgY 10mm 2 ze załącza od zacisku PEN wyprowadzić

4 Uwagi końcowe. -5- Realizację przyłącza i instalacji powierzyć wykonawcy posiadającemu odpowiednie uprawnienia i kwalifikacje. Całość prac wykonać zgodnie a projektem oraz aktualnie obowiązującymi przepisami w zakresie montażu i odbioru robót elektrycznych. Linię kablową zgłosić do odbioru etapowego w Zakładzie Energetycznym w Puławach. Po ułożeniu kabla, przed zasypaniem należy wykonać inwentaryzację geodezyjną poprzez uprawnioną jednostkę geodezyjną. Po zakończeniu prac wykonać stosowne pomiary rezystancji izolacji, uziomu ochronno-roboczego oraz skuteczności ochrony przeciwporażeniowej. Otrzymane wyniki zestawić w protokółach, przekazać użytkownikowi. Inwestor nie przewiduje instalacji odbiorników zakłócających pracę sieci, w związku z tym nie przewiduje się zabezpieczeń przed przedostaniem się zakłóceń do sieci ZE. III. Obliczenia Wyznaczenie obciążenia szczytowego i dobór przekroju w.l.z. Moc przyłączeniowa Moc szczytowa Prąd szczytowy -Pp=18.0kW -Ps=Pp x kj = 18.0 kw x 0.7 =12.6kW -Is 3 Ps 12.6x10 Is= = = 21,42A 3 xux cosϕ 1.73x400x0.85 Przyłącze wykonać jako kablowe typu YAKY 4x35mm 2. Obciążalność długotrwała kabla YAKY 4 x 35mm 2 wg PN-IEC :2001 wynosi : Idd = 80A W złączu pomiarowym jako zabezpieczenie przedlicznikowe przyjęto wyłącznik nadmiarowo-prądowy S313 C32A.W/w wyłącznik winien być przystosowany do oplombowania. Wyznaczenie spadku napięcia Na projektowanym przyłączu (linia przedlicznikowa) Dane 1: l=28m Ps=12.60kW U=400V δ =35 u1 = Psxlx x28x10 = = 0.18% 2 δxsxu 35x35x s=35mm 2 U=0,18%<4% inż. Roman Kozak

Linię kablową zgłosić do odbioru etapowego w Zakładzie Energetycznym w Puławach. Po ułożeniu kabla, przed zasypaniem należy wykonać inwentaryzację geodezyjną poprzez uprawnioną jednostkę geodezyjną.

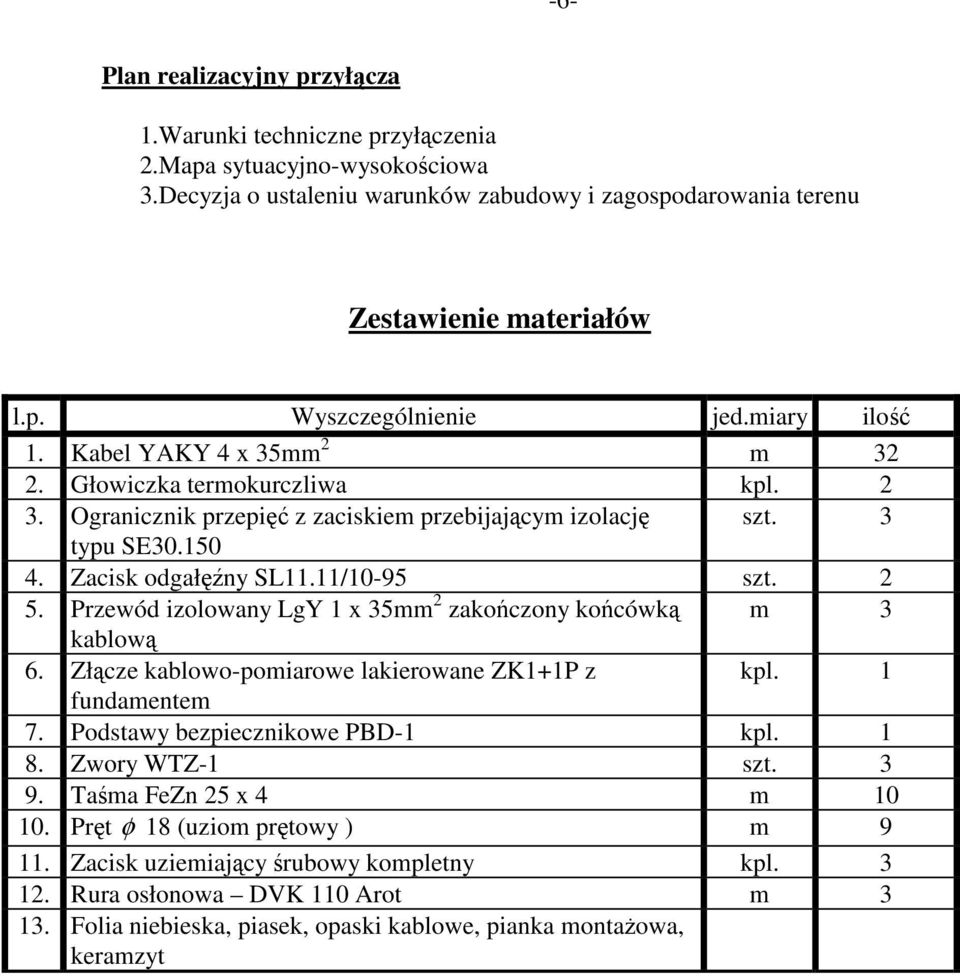

5 -6- Plan realizacyjny przyłącza 1.Warunki techniczne przyłączenia 2.Mapa sytuacyjno-wysokościowa 3.Decyzja o ustaleniu warunków zabudowy i zagospodarowania terenu Zestawienie materiałów l.p. Wyszczególnienie jed.miary ilość 1. Kabel YAKY 4 x 35mm 2 m Głowiczka termokurczliwa kpl Ogranicznik przepięć z zaciskiem przebijającym izolację szt. 3 typu SE Zacisk odgałęźny SL11.11/10-95 szt Przewód izolowany LgY 1 x 35mm 2 zakończony końcówką m 3 kablową 6. Złącze kablowo-pomiarowe lakierowane ZK1+1P z kpl. 1 fundamentem 7. Podstawy bezpiecznikowe PBD-1 kpl Zwory WTZ-1 szt Taśma FeZn 25 x 4 m Pręt φ 18 (uziom prętowy ) m Zacisk uziemiający śrubowy kompletny kpl Rura osłonowa DVK 110 Arot m Folia niebieska, piasek, opaski kablowe, pianka montażowa, keramzyt

Przewód izolowany LgY 1 x 35mm 2 zakończony końcówką m 3 kablową 6. Złącze kablowo-pomiarowe lakierowane ZK1+1P z kpl. 1 fundamentem 7. Podstawy bezpiecznikowe PBD-1 kpl. 1 8. Zwory WTZ-1 szt. 3 9.

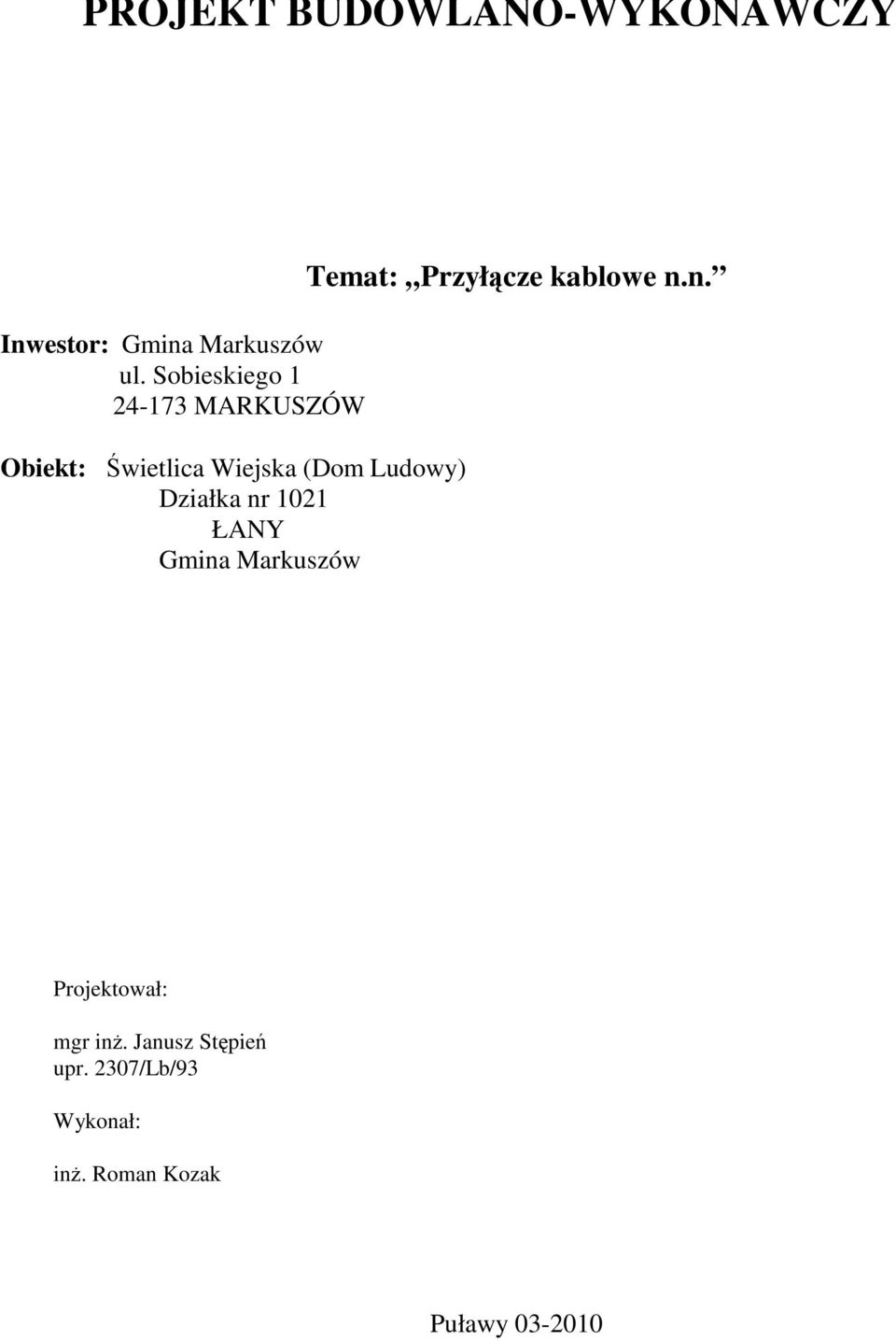

6 PROJEKT BUDOWLANO-WYKONAWCZY Inwestor: Gmina Markuszów ul. Sobieskiego MARKUSZÓW Obiekt: Świetlica Wiejska (Dom Ludowy) Działka nr 1021 ŁANY Gmina Markuszów Temat: Przyłącze kablowe n.n. Projektował: mgr inż. Janusz Stępień upr. 2307/Lb/93 Wykonał: inż. Roman Kozak Puławy

Działka nr 1021 ŁANY Gmina Markuszów Temat: Przyłącze kablowe n.n. Projektował: mgr inż.

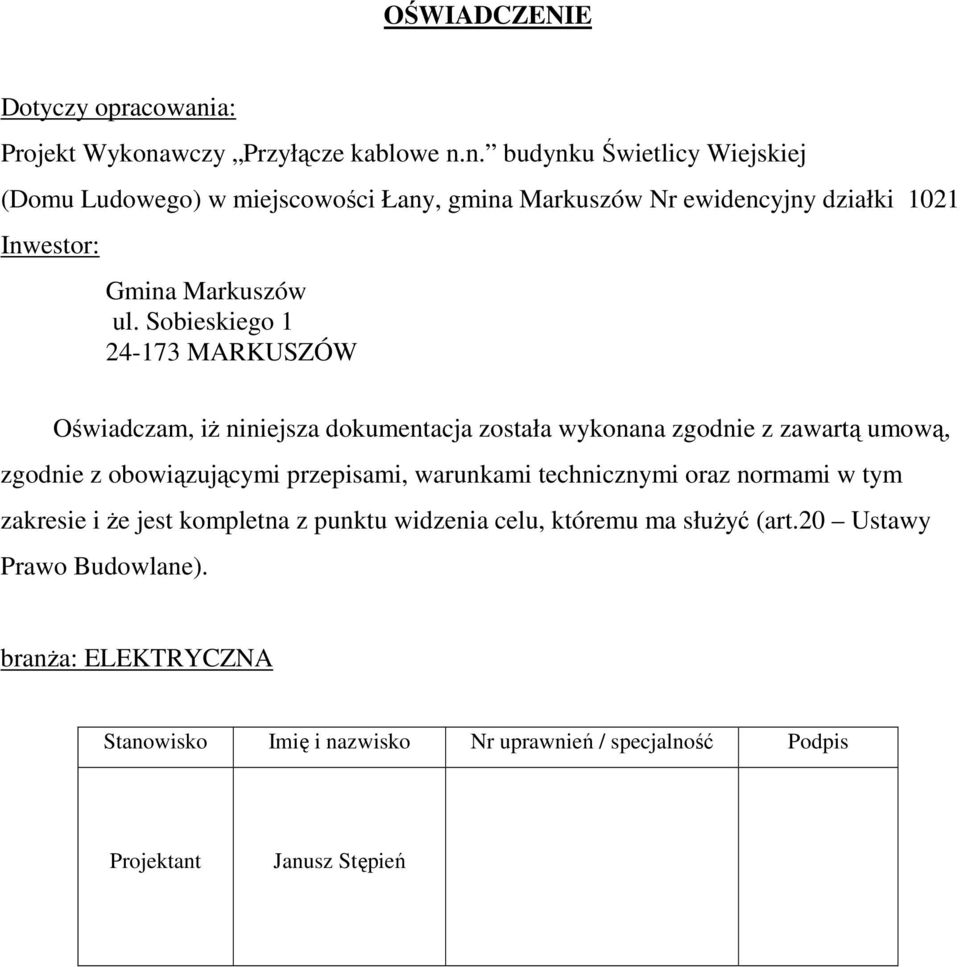

7 OŚWIADCZENIE Dotyczy opracowania: Projekt Wykonawczy Przyłącze kablowe n.n. budynku Świetlicy Wiejskiej (Domu Ludowego) w miejscowości Łany, gmina Markuszów Nr ewidencyjny działki 1021 Inwestor: Gmina Markuszów ul. Sobieskiego MARKUSZÓW Oświadczam, iż niniejsza dokumentacja została wykonana zgodnie z zawartą umową, zgodnie z obowiązującymi przepisami, warunkami technicznymi oraz normami w tym zakresie i że jest kompletna z punktu widzenia celu, któremu ma służyć (art.20 Ustawy Prawo Budowlane). branża: ELEKTRYCZNA Stanowisko Imię i nazwisko Nr uprawnień / specjalność Podpis Projektant Janusz Stępień
