1 Myślimy o bezpiecznej przyszłości DF nowoczesny system sygnalizacji pożaru Napędzamy Twoje pomysły!

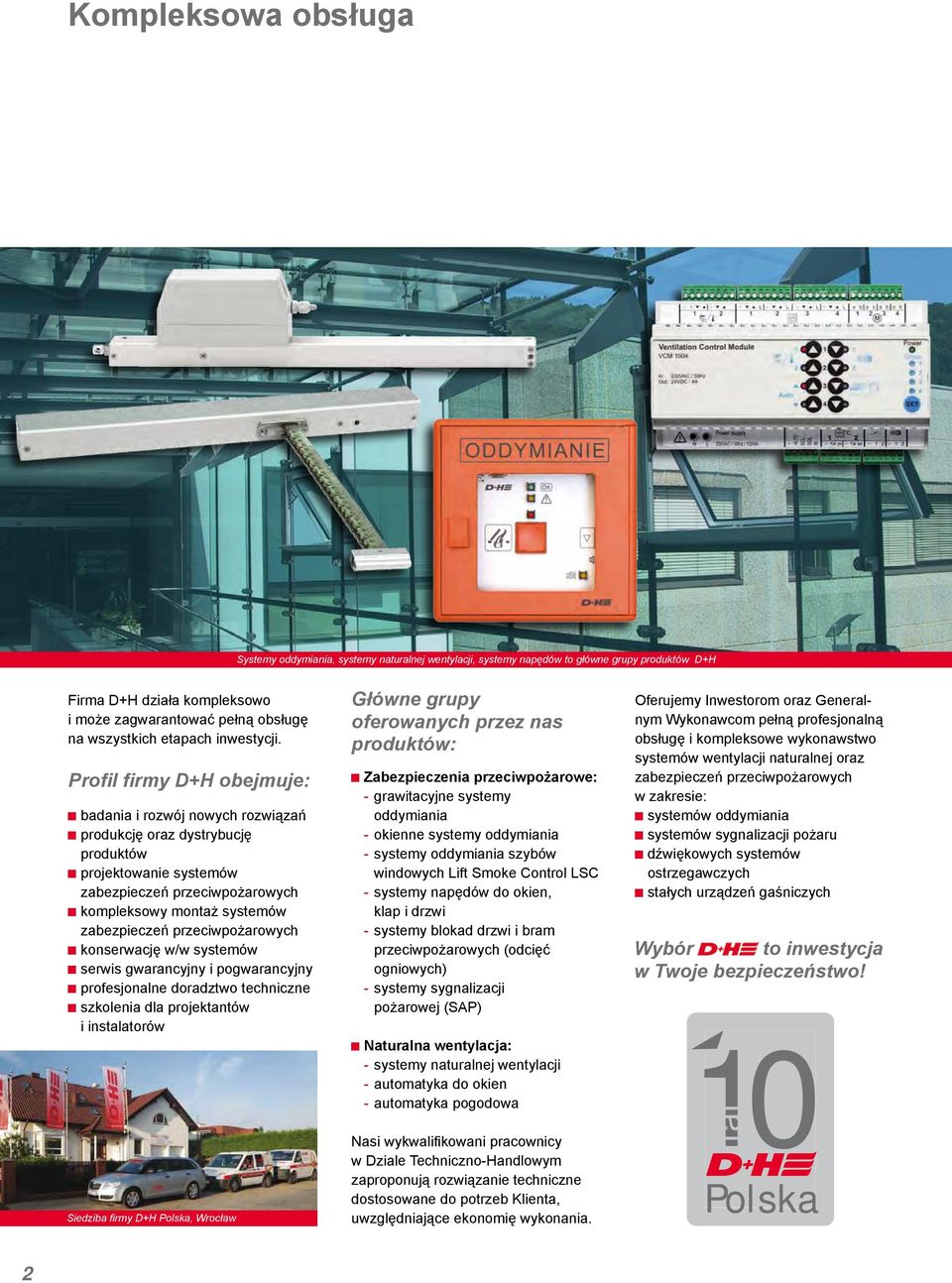

2 Kompleksowa obsługa Systemy oddymiania, systemy naturalnej wentylacji, systemy napędów to główne grupy produktów D+H Firma D+H działa kompleksowo i może zagwarantować pełną obsługę na wszystkich etapach inwestycji. Profil firmy D+H obejmuje: g badania i rozwój nowych rozwiązań g produkcję oraz dystrybucję produktów g projektowanie systemów zabezpieczeń przeciwpożarowych g kompleksowy montaż systemów zabezpieczeń przeciwpożarowych g konserwację w/w systemów g serwis gwarancyjny i pogwarancyjny g profesjonalne doradztwo techniczne g szkolenia dla projektantów i instalatorów Siedziba firmy D+H Polska, Wrocław Główne grupy oferowanych przez nas produktów: g Zabezpieczenia przeciwpożarowe: - grawitacyjne systemy oddymiania - okienne systemy oddymiania - systemy oddymiania szybów windowych Lift Smoke Control LSC - systemy napędów do okien, klap i drzwi - systemy blokad drzwi i bram przeciwpożarowych (odcięć ogniowych) - systemy sygnalizacji pożarowej (SAP) g Naturalna wentylacja: - systemy naturalnej wentylacji - automatyka do okien - automatyka pogodowa Nasi wykwalifikowani pracownicy w Dziale Techniczno-Handlowym zaproponują rozwiązanie techniczne dostosowane do potrzeb Klienta, uwzględniające ekonomię wykonania. Oferujemy Inwestorom oraz Generalnym Wykonawcom pełną profesjonalną obsługę i kompleksowe wykonawstwo systemów wentylacji naturalnej oraz zabezpieczeń przeciwpożarowych w zakresie: g systemów oddymiania g systemów sygnalizacji pożaru g dźwiękowych systemów ostrzegawczych g stałych urządzeń gaśniczych Wybór to inwestycja w Twoje bezpieczeństwo! 10 lat Polska 2

3 Analogowa centrala DF6000 Analogowa centrala wraz z zintegrowaną drukarką Standardowa oraz grafitowa obudowa centrali DF6000 Centrala z osłoną zabezpieczającą Parametry centrali DF6000 g Jedno, dwu oraz czteropętlowe wersje g Adresowanie programowe wraz z liniami bocznymi g Szeroki wybór kompatybilnych urządzeń peryferyjnych g Możliwość pracy sieci g Zintegrowana drukarka w opcji g Zintegrowana bateria oraz zasilacz g 150 adresów w pętli g Przyjazne i proste oprogramowanie g Niepowtarzalny i estetyczny wygląd DF6000 jest wysoko wyspecjalizowanym adresowalnym systemem detekcji i sygnalizacji pożaru, który łatwo można dopasować do różnych obiektów. Łączy w sobie wysoką funkcjonalność z łatwym użyciem i estetycznym wyglądem. Wysoka pojemność i szeroki zakres funkcji możliwych do kontrolowania przez użytkownika czyni system odpowiednim dla różnorodnego zakresu zastosowań - od małych systemów po ogromne kompleksy biurowe, handlowe lub przemysłowe. DF6000 używa programowanego adresowania, aby zminimalizować czas instalacji i usunąć możliwość potencjalnego błędu związanego z adresowaniem ręcznym. Każdy z elementów systemu został specjalnie zaprojektowany, aby pracować jako część systemu DF6000. Daje to gwarancję, że centrala, czujki, interfejsy i wszystkie pozostałe urządzenia pomocnicze są w pełni kompatybilne ze sobą, co daje pełny zakres funkcjonalności systemu. Opis systemu g Oferta składa się z jedno, dwu lub czteropętlowych central oraz szerokiego zakresu kompatybilnych detektorów, ręcznych ostrzegaczy pożarowych, sygnalizatorów akustycznych, sygnalizatorów optycznych, paneli wyniesionych i interfejsów g Centrale są dostępne w wybranych kolorach (szarym lub grafitowym) g Dostępne z lub bez wbudowanej drukarki g Centrala posiada przeźroczystą, osadzoną na zawiasach osłonę, aby w razie konieczności zapewnić dodatkową ochronę wyświetlacza LCD g Wszystkie centrale posiadają w standardzie wbudowany zasilacz i baterię akumulatorów g Dla obciążonych systemów lub systemów wymagających szerokiej autonomii w przypadku awarii zasilania z sieci, dostępne są wersje ze zwiększoną pojemnością baterii akumulatorów g Każde z urządzeń zewnętrznych DF6000 (ręczne ostrzegacze, czujki, sygnalizatory, interfejsy, itd.) zawierają integralny izolator zwarć, aby zapewnić maksymalną ochronę przed zwarciem w obwodach zewnętrznych 3

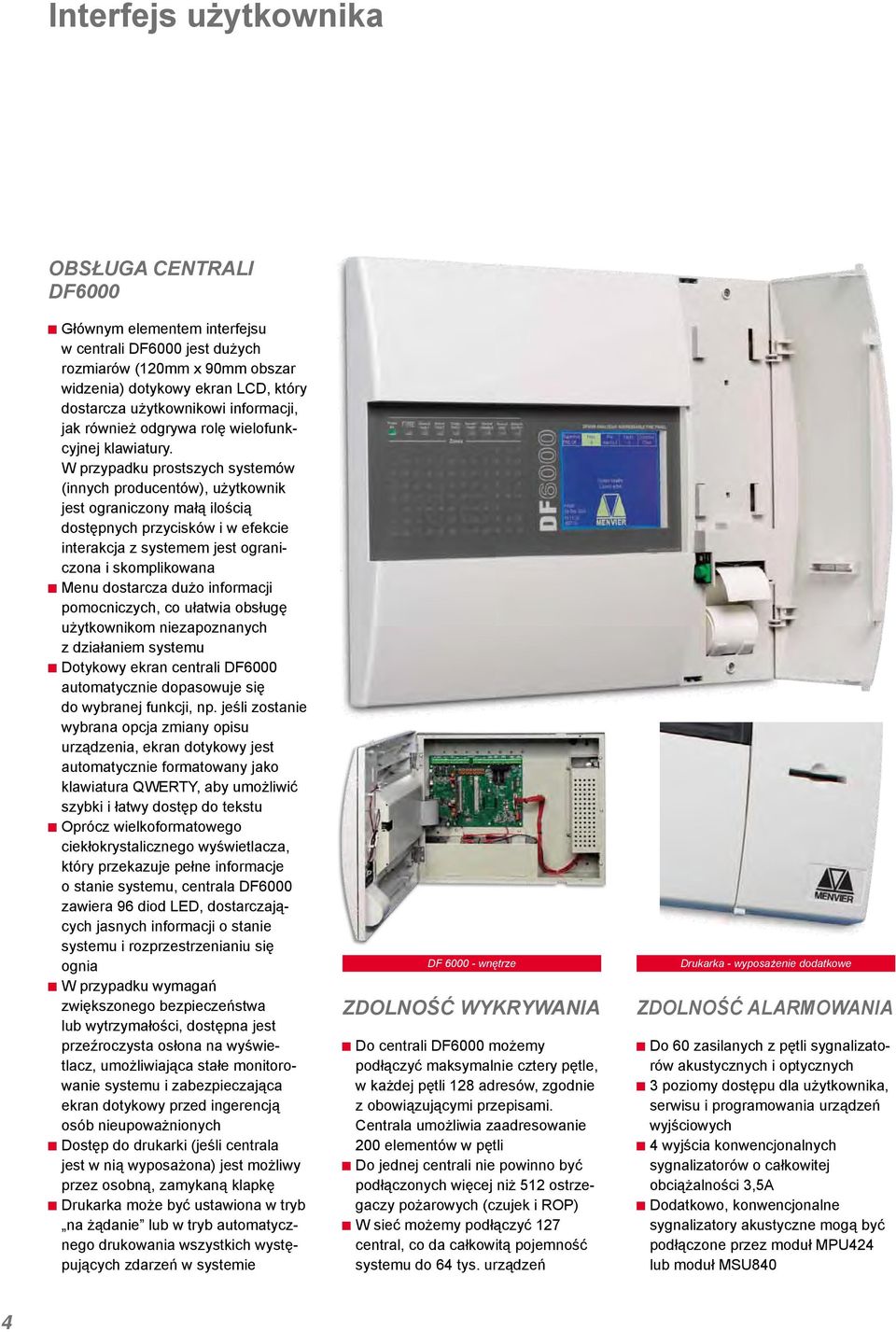

4 Interfejs użytkownika Obsługa Centrali DF6000 g Głównym elementem interfejsu w centrali DF6000 jest dużych rozmiarów (120mm x 90mm obszar widzenia) dotykowy ekran LCD, który dostarcza użytkownikowi informacji, jak również odgrywa rolę wielofunkcyjnej klawiatury. W przypadku prostszych systemów (innych producentów), użytkownik jest ograniczony małą ilością dostępnych przycisków i w efekcie interakcja z systemem jest ograniczona i skomplikowana g Menu dostarcza dużo informacji pomocniczych, co ułatwia obsługę użytkownikom niezapoznanych z działaniem systemu g Dotykowy ekran centrali DF6000 automatycznie dopasowuje się do wybranej funkcji, np. jeśli zostanie wybrana opcja zmiany opisu urządzenia, ekran dotykowy jest automatycznie formatowany jako klawiatura QWERTY, aby umożliwić szybki i łatwy dostęp do tekstu g Oprócz wielkoformatowego ciekłokrystalicznego wyświetlacza, który przekazuje pełne informacje o stanie systemu, centrala DF6000 zawiera 96 diod LED, dostarczających jasnych informacji o stanie systemu i rozprzestrzenianiu się ognia g W przypadku wymagań zwiększonego bezpieczeństwa lub wytrzymałości, dostępna jest przeźroczysta osłona na wyświetlacz, umożliwiająca stałe monitorowanie systemu i zabezpieczająca ekran dotykowy przed ingerencją osób nieupoważnionych g Dostęp do drukarki (jeśli centrala jest w nią wyposażona) jest możliwy przez osobną, zamykaną klapkę g Drukarka może być ustawiona w tryb na żądanie lub w tryb automatycznego drukowania wszystkich występujących zdarzeń w systemie DF wnętrze ZDOLNOŚĆ WYKRYWANIA g Do centrali DF6000 możemy podłączyć maksymalnie cztery pętle, w każdej pętli 128 adresów, zgodnie z obowiązującymi przepisami. Centrala umożliwia zaadresowanie 200 elementów w pętli g Do jednej centrali nie powinno być podłączonych więcej niż 512 ostrzegaczy pożarowych (czujek i ROP) g W sieć możemy podłączyć 127 central, co da całkowitą pojemność systemu do 64 tys. urządzeń Drukarka - wyposażenie dodatkowe ZDOLNOŚĆ ALARMOWANIA g Do 60 zasilanych z pętli sygnalizatorów akustycznych i optycznych g 3 poziomy dostępu dla użytkownika, serwisu i programowania urządzeń wyjściowych g 4 wyjścia konwencjonalnych sygnalizatorów o całkowitej obciążalności 3,5A g Dodatkowo, konwencjonalne sygnalizatory akustyczne mogą być podłączone przez moduł MPU424 lub moduł MSU840 4

5 FUNKCJONALNOŚĆ SYSTEMU g Centrala posiada 3 tryby działania: tryb normalny, tryb użytkownika oraz tryb serwisowy - Tryb użytkownika oraz tryb serwisowy dostępne są jedynie poprzez wprowadzenie właściwego kodu dostępu - Tryb użytkownika pozwala na dostęp do testowych funkcji systemu, a także takich funkcji jak ewakuacja, blokowanie elementów oraz kasowanie alarmu - Tryb serwisowy umożliwia zmiany konfiguracji systemu, ustalanie specyficznych parametrów elementów, takich jak komunikaty tekstowe, programowanie sygnalizatorów dźwiękowych oraz podgląd analogowego poziomu elementów systemu g DF6000 jest tak zaprojektowany, aby zapewnić możliwość rozbudowy w przyszłości. Jeśli zostanie dołączone dodatkowe urządzenie adresowalne po zaprogramowaniu systemu, DF6000 przydzieli następny wolny adres nie zmieniając żadnego istniejącego adresu g W sytuacji powstania zwarcia zewnętrznego izolatory zwarcia na wyjściu urządzeń, najbliżej każdej strony zwarcia otwierają się izolując obwód. Centrala wyświetla dokładne miejsce usterki g Monitorowane wyjście uszkodzenia g Monitorowane wyjście do urządzeń pożarowych g Monitorowane wyjście alarmowe do stacji monitorowania g Programowalne zdalne wejścia (do 180 na centralę) mogą być ustawiane jako: - przechodzenie czujek optycznotemperaturowych w czujki temperaturowe - przechodzenie czujek nadmiarowo-różniczkowych w czujki nadmiarowe temperatury - przechodzenie czujek temperatury w czujki nadmiarowo-różniczkowe - standardowo dostarczane 4 obwody konwencjonalnych sygnalizatorów dźwiękowych g Moduły: g Moduły linii bocznych, konwencjonalnych mogą być użyte w celu połączenia obwodów odpowiednich detektorów konwencjonalnych, np. czujek liniowych konwencjonalnych, ROP konwencjonalnych g Moduły sygnalizatorów akustycznych mogą być użyte do dołączania dodatkowych konwencjonalnych linii sygnalizatorów akustycznych bez konieczności podłączania sygnalizatorów bezpośrednio do centrali g Moduł 1 wejście / 1 wyjście g Moduł 3 wejścia / 3 wyjścia g Moduł odgałęzienia pętli analogowej Ekran LCD pozwala łatwo sterować urządzeniem W G2 G1 S G = G1 + G2 Wymiary centrali DF WYMIARY Wysokość W Szerokość S Głębokość G1 Głębokość G2 Wcięcie Wersja standardowa S x 366W Wersja EB z baterią o większej pojemności S x 366W 5

6 Struktura pętlowa i sieciowa 4 niezależnie sterowane obwody konwencjonalnych sygnalizatorów akustycznych pętle 2-4 wejście pożar lub brak pożaru wyjściowe styki przekaźnikowe 230V / 3A 3 niezależne wejścia do potwierdzenia sygnału pożaru lub jego braku 3 niezależne wyjścia beznapięciowe sieciowe MPU424 pętla główna MIO1240 MIO324 MSI850 sieciowe MSU840 sieciowe DF6000 MIU871 odgałęzienie linii adresowalnej ŁĄCZENIE SYSTEMU W SIEĆ System DF6000 może być łączony w sieć. W skład pojedynczego sytemu może wchodzić do 127 central DF6000 połączonych w sieć. Aby to osiągnąć każda centrala musi być wyposażona w kartę sieciową zamawianą osobno. Przy funkcjonowaniu jako system połączony w sieć, informacje o wszystkich zdarzeniach związanych z pożarem czy usterkami są wyświetlane na każdym panelu. Wyciszanie i kasowanie alarmów może być również przeprowadzane z któregokolwiek panelu należącego do systemu. linie konwencjonalnych czujek lub ROP 2 linie konwencjonalnych sygnalizatorów akustycznych z sieci linia konwencjonalnych czujek lub ROP z sieci Schemat połączenia central w sieć z sieci 6

7 UWAGI INSTALACYJNE g Standardowa centrala jest dostosowana do instalacji natynkowej lub podtynkowej (we wnęce bez konieczności ramki montażowej lub osłony) g Przewody można wprowadzić z góry, z boku lub z tyłu poprzez wybicie zaślepek obudowie g Centrale są montowane na ścianie poprzez otwory montujące w kształcie dziurek od klucza z tyłu obudowy g Wejście zasilające zabezpieczone jest bezpiecznikiem g Całe zewnętrzne okablowanie powinno być zgodne z normą EN 54 g Przednia pokrywa centrali jest zamykana za pomocą wkrętów, dostępnych po otwarciu klapki drukarki g Montaż podtynkowy wymaga odpowiedniego otworu oraz mocowań g Pełna instrukcja instalacji i użytkowania dołączona jest do każdej centrali g W celu uzyskania szczegółowych informacji dotyczących zalecanych typów kabli sieciowych należy skontaktować się z biurem producenta lub dystrybutorem g Maksymalna długość pętli dozorowej to 2 tysiące metrów OPCJE g Dostępne jedno, dwu lub czteropętlowe centrale g Zintegrowana drukarka w opcji g Jasnoszare lub grafitowe wykończenie g Osadzona na zawiasach osłona LCD g Centrale mogą pracować samodzielnie lub połączone w sieć Grupy urządzeń peryferyjnych systemu DF6000 Ręczne ostrzegacze pożarowe Interfejsy Detektory Sygnalizatory akustyczne Sygnalizatory akustyczne zasilane z pętli SPECYFIKACJA TECHNICZNA CENTRALI DF6000 Normy Ilość pętli EN & EN , EN DF6000/1 2 - DF6000/2 4 - DF6000/4 Maksymalna ilość adresów w pętli 200 Ilość linii konwencjonalnych sygnalizatorów akustycznych Pomocnicze wyjście uszkodzeń Wyjście do sterowania urządzeniami pożarowymi Wyjście alarmowe do stacji monitorowania Napięcie znamionowe systemu 4 (możliwe do programowania w parach) (monitorowane) 24V, 30mA (monitorowane) 24V, 60mA (monitorowane) 24V, 60mA 24V Wejście zasilania sieci 230VAC +10% / -15% Pomocniczy przekaźnik 1 styk przełączny, aktywowany programowo (24V, 1A) Porty wyjścia Czas podtrzymania w przypadku awarii zasilania 230V Bateria Wejścia przewodów Zakres temperatur pracy RS485, RS232 dla połączenia repetytorów sygnału itp. Zależy od obciążenia obwodu oraz konfiguracji baterii 2x12Ah (wersje standardowe) 4x12Ah (wersje EB) 35 z góry, 4 z dołu, 2 z boku (20mm) IP30; -5 o C +40 o C 7
