Centrala Protec Interaktywna, cyfrowa, adresowalna centrala sygnalizacji pożarowej

Transkrypt

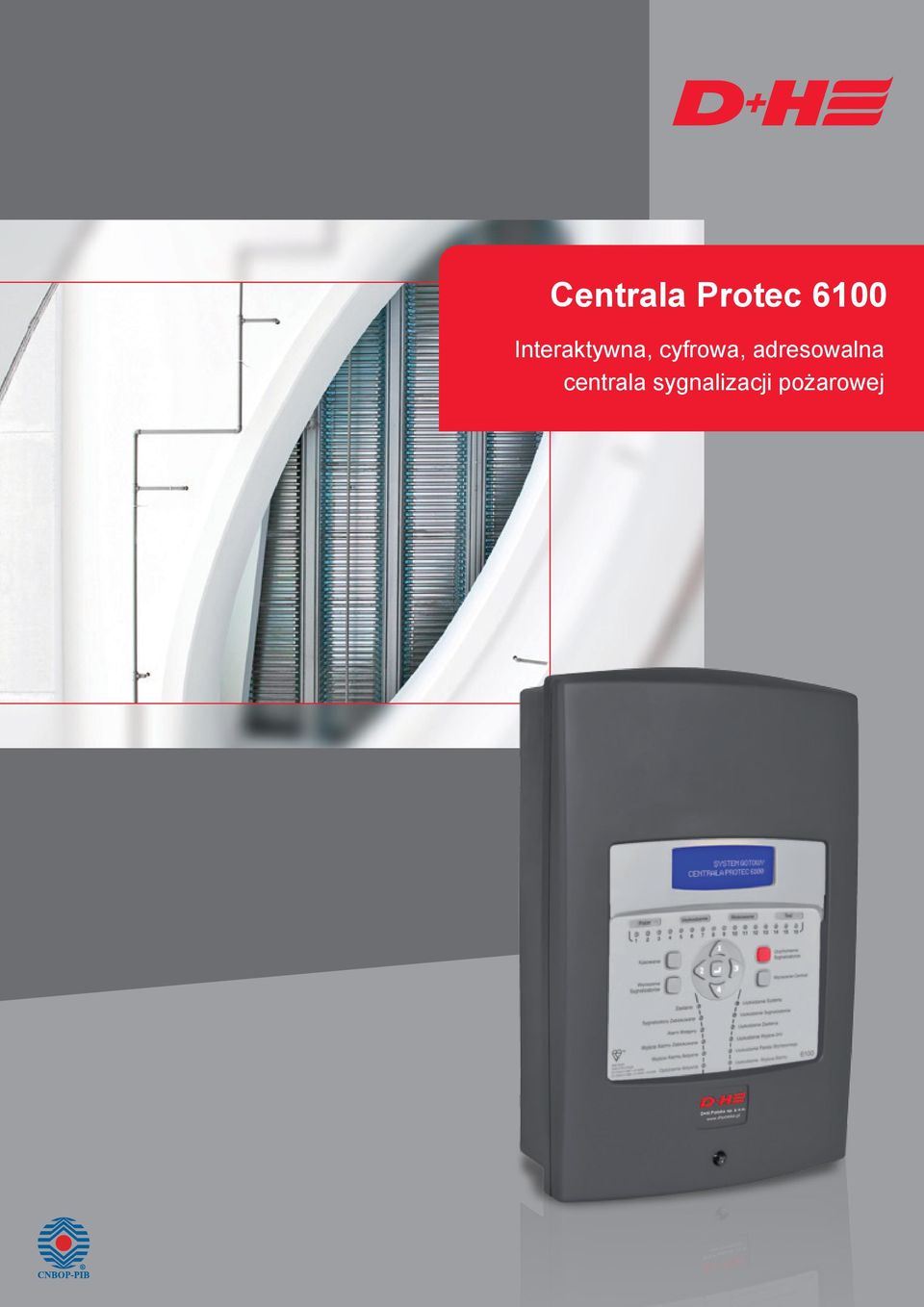

1 Centrala Protec 6 Interaktywna, cyfrowa, adresowalna centrala sygnalizacji pożarowej

2 0PLUS/HT interaktywna, adresowalna czujka ciepła Wyposażona jest w półprzewodnik charakteryzujący się niską barierą reakcji na energię termiczną, reagujący szybko na wszelkie zmiany temperatury. Inne opcje możliwych do zastosowania czujek ciepła to: 0PLUS/HT/S, 0PLUS/HT/SL oraz 0PLUS/HT/TSL. 0PLUS/OP interaktywna, adresowalna, optyczna czujka dymu Gwarantuje wysoką wydajność i szybkie wykrywanie pożaru, przy wykorzystaniu rozproszonej wiązki światła. Inna możliwa do zastosowania optyczna czujka dymu to: 0PLUS/OP/S. 0PLUS/OPHT interaktywna, adresowalna czujka optyczno-termiczna Wysoce wydajna czujka będąca połączeniem dwóch współpracujących ze sobą detektorów. Inne możliwe do zastosowania opcje tej czujki to: 0PLUS/OPHT/S, 0PLUS/OPHT/SL, 0PLUS/ OPHT/TS, 0PLUS/OPHT/TSL. 0PLUS/OPHTCO interaktywna, adresowalna czujka optyczno-termiczna z detektorem CO Wysoce wydajna posiadająca dodatkowy detektor tlenku węgla. Inne możliwe do zastosowania opcje tej czujki to: 0PLUS/ OPHTCO/S, 0PLUS/OPHTCO/SL, 0PLUS/OPHTCO/TSL. 0PLUS/BASE niskoprofilowe gniazdo czujek adresowalnych Kompatybilne z ww. zakresem detektorów Algo-Tec 0PLUS. 0PLUS/FFBASE gniazdo czujek do sufitów podwieszanych Łatwe w montażu gniazdo czujek zostało zaprojektowane z myślą o wmontowaniu go w konstrukcję sufitu podwieszanego, w celu zagwarantowania niższego profilu czujki. 0/MCP adresowalny, ręczny ostrzegacz pożarowy (ROP) Posiada wbudowany izolator zwarć. Umożliwia łatwy test poprzez użycie kluczyka serwisowego. Również w wykonaniu zewnętrznym 0/MCP/WP. 0PLUS/UG4DP kanałowa czujka dymu Pojedyncza czujka montowana na kanałach wentylacyjnych. Przeznaczona jest dla prędkości przepływu powietrza od 0,5 do 20 m/s. 0/FIREBEAM adresowalna czujka liniowa Posiada wbudowany nadajnik i odbiornik, zasilana z pętli. Zasięg działania od 10 do metrów. 0/SSR2 adresowalny sygnalizator akustyczny Zasilany z pętli, charakteryzujący się niskim poborem prądu. Można go dowolnie konfigurować. Dodatkowe opcje standardowych czujek: 0PLUS/OPHT/S = sygnalizacja dźwiękowa 0PLUS/OPHT/SL = sygnalizacja dźwiękowa i optyczna LED 0PLUS/OPHT/TS = sygnalizacja głosowa 0PLUS/OPHT/TSL = sygnalizacja głosowa i optyczna LED 6300/LOOP/LCD/Display adresowalny pętlowy wyświetlacz LCD Jest podłączony bezpośrednio do pętli i zajmuje tylko jeden adres. Wyświetlane są na nim informacje dotyczące zasilania, pożarów, uszkodzeń, zablokowanych elementów i inne alarmy. Komunikaty dotyczące pożarów oraz uszkodzeń pojawiają się na wyświetlaczu LED o wymiarach 2 wierszy, po 40 znaków każdy. Informacje te są automatycznie przewijane. Podświetlenie ekranu sprawia, że komunikaty są czytelne w każdych warunkach oświetlenia. Informacje o pożarach mają wyższy priorytet, co powoduje zatrzymanie wyświetlania innych komunikatów. Nowe zdarzenia inicjują włączenie się wewnętrznego dźwięku alarmowego, którego wyciszenie następuje poprzez wciśnięcie przycisku WYCISZ. Pobór prądu z pętli podczas dozoru/alarmu wynosi 60 ma. Wymiary w mm: 360 (szer.) x 215 (wys.) x 47 (głęb.)

3 Centrala Protec 6 nowa jakość w sygnalizacji pożaru Protec 6 to interaktywna, cyfrowa, adresowalna centrala sygnalizacji pożarowej, zaprojektowana i opracowana zgodnie z normą EN 54-2&4. Przeznaczona jest do ochrony przeciwpożarowej budynków o małej i średniej kubaturze, takich jak m.in. hotele, biura, sklepy, obiekty zabytkowe. Montowana może być podtynkowo lub natynkowo. Dostarczana jest ze zintegrowanym zasilaczem współpracującym z baterią akumulatorów. Akumulatory są montowane wewnątrz obudowy centrali. To, co wyróżnia system Protec 6, to duża odporność na fałszywe alarmy, zwiększona czułość detektorów wykrywających zagrożenie pożarowe oraz łatwa, intuicyjna obsługa centrali. Inteligentny system Centrala analizuje dane z każdej czujki pożarowej i uczy się na podstawie zebranych informacji. W celu przeciwdziałania fałszywym alarmom system rozpoznaje sytuacje, w których dany czujnik staje się zabrudzony lub znajduje się w zanieczyszczonym środowisku informacje te są porównywane z danymi tła, co pozwala na odpowiednie dopasowanie progu alarmu (kompensacja). Centrala posiada rozbudowaną logikę potrafi rozpoznać czynniki kwalifikujące się pod zdarzenie pożarowe i odróżnić je od czynników powodujących fałszywe alarmy. Pozwala na filtrowanie oraz rozpoznawanie konkretnych warunków środowiskowych, takich jak choćby para wodna pochodząca z łazienki. Dodatkowo dowolna wielodetektorowa czujka w systemie sama zwiększa czułość przykładowo w sytuacji, gdy zostanie wykryty wzrost temperatury, drugi detektor czujki, np. optyczny, sam zwiększa swoją gotowość do wykrycia cząstek dymu. Pętla dozorowa Centrala została wyposażona w wysoce wydajną adresowalną pętlę dozorową Algo-Tec 0PLUS. Nazwa Algo-Tec pochodzi od algorytmów opracowanych przez inżynierów producenta i jest stosowana wyłącznie w oferowanych przez nas rozwiązaniach. Na pętli dozorowej mogą być montowane ręczne ostrzegacze pożarowe, adresowalne sygnalizatory akustyczne zasilane z pętli, różnego rodzaju detektory, w tym adre sowalne czujki liniowe i/lub czujki zasysające, oraz moduły kontrolno-sterujące. Istnieje również możliwość bezpośredniego podłączenia do pętli dozorowej adresowalnego, pętlowego wyświetlacza LCD. Cechy systemu: łatwa w instalacji i eksploatacji cyfrowa metoda przesyłania danych duża odporność na fałszywe alarmy zwiększona czułość detektorów wykrywających zagrożenie pożarowe ekonomiczna, adresowalna centrala z jedną pętlą dozorową pętla umożliwiająca podłączenie do 192 adresów montaż natynkowy lub podtynkowy elastyczność w zakresie podłączenia różnych elementów pętlowych możliwość podłączenia do urządzeń transmisji alarmu (UTA)

4 Funkcja interaktywności Przekazywanie informacji pomiędzy czujkami a centralą odbywa się za pomocą cyfrowej metody przesyłania danych. Protokół Algo-Tec umożliwia transmisję dużej ilości informacji i równocześnie bardziej szczegółowych niż w przeszłości przy zastosowaniu systemów analogowych. Programowanie centrali Centralę Protec 6 można zaprogramować za po mocą przycisków widocznych na panelu czołowym lub jeszcze przed przyjazdem na obiekt korzystając z bez płatnego oprogramowania o nazwie X. Sterowanie, sygnalizowanie zdarzeń Centrala wyposażona jest w podświe tlany, ciekłokrystaliczny wyświetlacz pozwalający na wyświetlanie do 80 znaków tekstu, zapisywanych w 4 wierszach po 20 znaków w każdym. Wszystkie funkcje centrali zostały zaprojektowane w spo sób czytelny, co znacznie ułatwia pracę. Po wprowa dzeniu wymaganego kodu z poziomu użytkownika, uzy skuje się dostęp do przycisków umożliwiających: kaso wanie, wyciszenie centrali, wyciszenie sygnalizatorów i uruchomienie sygnalizatorów. prądów na pętli w alarmie Sytuacje alarmowe sygnalizowane są na przednim pa nelu w przejrzysty sposób za pomocą diody LED (alarm pożarowy) lub 16 oddzielnych, dwustanowych diod stre fowych (alarm pożarowy bądź uszkodzenie w poszcze gólnych strefach). Dodatkowo występuje sygnalizacja stanu zasilania, alarmu wstępnego, uszkodzenia sys temu, stanu testu oraz blokowania Długość pętli [m] prądów na prądów pętli na w pętli alarmie w alarmie Wymagana średnica żyły w przewodzie: żyła 1,0 mm² żyła 1,5 50 mm² żyła 2,5 mm² Maksymalna rezystancja pętli to 16 Ω na żyłę W standardowych, niealarmowych warunkach eksploatacji na wyświetlaczu widoczna jest godzina i data. Ponadto istnieje możliwość wyświetlenia dodatkowych informacji, wgranych na etapie konfiguracji systemu. prądów na pętli w alarmie prądów na pętli w alarmie Komunikaty tekstowe Dla ułatwienia wprowadzenia opisów poszczególnych adresów urządzeń, zostały opracowane specjalne arkusze dostarczane wraz z centralą. Po zainstalowaniu systemu wypełnione powinny zostać przekazane inżynierowi dokonującemu wdrożenia systemu w Państwa obiekcie Wymagana średnica żyły w przewodzie: żyła 1,0 mm² żyła 1,5 mm² żyła 2,5 mm² Maksymalna rezystancja pętli to 16 Ω na żyłę

5 Interaktywne algorytmy decyzyjne standardowe zastosowania Tryb biurowy Tryb czysty (podwyższona czułość) Funkcja dzień Funkcja noc Tryb łazienkowy (obniżona czułość) biuro biuro Strefa biurowa tryb biurowy produkcja Strefa produkcyjna wykrywanie jedynie zmian temperatury Strefa biurowa tryb czysty produkcja Strefa produkcyjna detekcja dymu i zmian temperatury UWAGA: Wyżej wymienione przykłady wskazują sposób reakcji systemu na sporadyczne zagrożenia i zakłócenia oraz na standardowe źródła pożaru w ramach odpowiednio zaprojektowanego systemu. W żadnym wypadku jednak nie podają szczegółów pełnej złożoności algorytmów decyzyjnych systemu. Przykłady podane dla interaktywnej czujki optyczno-termicznej 0PLUS/OPHT. Tabela wartości prądów wybranych urządzeń pętlowych serii 0 w trybie dozoru i alarmu Produkt Opis Liczba adresów Prąd w dozorze Prąd w alarmie 0/MCP Ręczny ostrzegacz pożarowy 1 0,45 3,5 0/FIREBEAM Czujka liniowa 1 3,65 7 0PLUS/HT Czujka ciepła 1 0,2 2,0 0PLUS/HT/S Czujka ciepła z sygnalizatorem akustycznym 1 0,4 5,0 0PLUS/OPHT Czujka optyczno-termiczna 1 0,2 2,0 0PLUS/OPHT/S 0PLUS/OPHT/SL 0PLUS/OPHT/TSL Czujka optyczno-termiczna z sygnalizatorem akustycznym Czujka optyczno-termiczna z sygnalizatorem akustycznym i optycznym Czujka optyczno-termiczna z sygnalizatorem akustycznym, głosowym i optycznym 1 0,4 5,0 1 0,4 8,0 1 0,4 10,0 0PLUS/OPHTCO Czujka optyczno-termiczna z detektorem CO 1 0,45 2,3 0PLUS/OPHTCO/S Czujka optyczno-termiczna z detektorem CO i sygnalizatorem akustycznym 1 0,45 5,0 0/SSR2 Pętlowy sygnalizator akustyczny 1 0,7 4,5 0/APZA* Moduł linii bocznej konwencjonalnej i sygnalizatorów 1 0,6 0,6 0/MICC0 Moduł kontrolno-sterujący (5 A / 230 V) 1 0,55 2,2 UWAGA: 1) Całkowita liczba adresowalnych urządzeń nie powinna przekraczać 192 na pętlę. 2) Należy dodać wartość 20 ma do całkowitej wartości napięcia alarmu na pętli w celu zamontowania urządzeń sygnalizacyjnych LED. 3) Całkowity prąd nie powinien przekraczać ma na pętlę. * Wymaga dodatkowego źródła zasilania: 24 VDC.

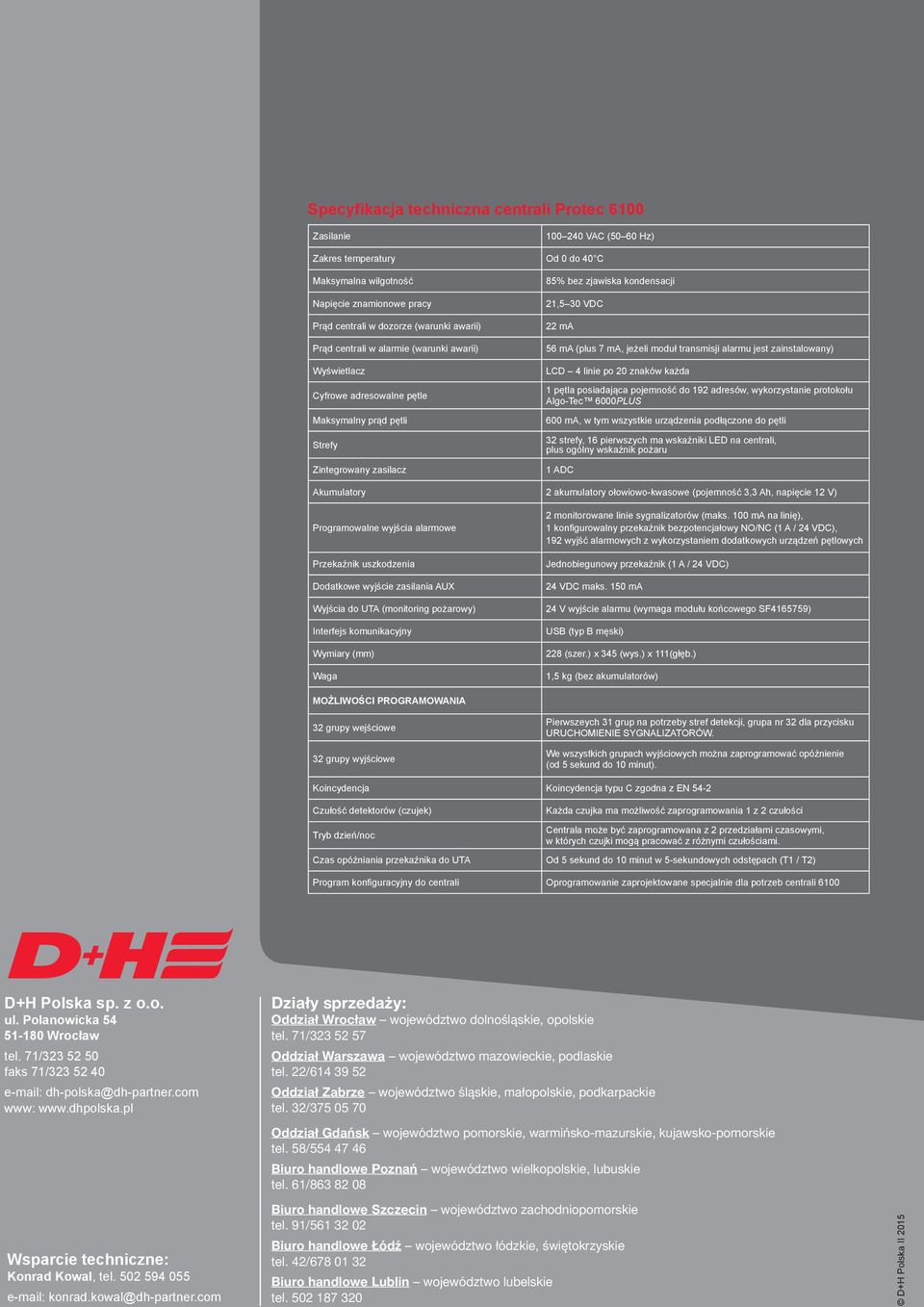

6 Specyfikacja techniczna centrali Protec 6 Zasilanie 240 VAC (50 60 Hz) Zakres temperatury Od 0 do 40 C Maksymalna wilgotność Napięcie znamionowe pracy Prąd centrali w dozorze (warunki awarii) Prąd centrali w alarmie (warunki awarii) Wyświetlacz Cyfrowe adresowalne pętle Maksymalny prąd pętli Strefy Zintegrowany zasilacz 85% bez zjawiska kondensacji 21,5 30 VDC 22 ma 56 ma (plus 7 ma, jeżeli moduł transmisji alarmu jest zainstalowany) LCD 4 linie po 20 znaków każda 1 pętla posiadająca pojemność do 192 adresów, wykorzystanie protokołu Algo-Tec 0PLUS ma, w tym wszystkie urządzenia podłączone do pętli 32 strefy, 16 pierwszych ma wskaźniki LED na centrali, plus ogólny wskaźnik pożaru 1 ADC Akumulatory 2 akumulatory ołowiowo-kwasowe (pojemność 3,3 Ah, napięcie 12 V) Programowalne wyjścia alarmowe Przekaźnik uszkodzenia Dodatkowe wyjście zasilania AUX Wyjścia do UTA (monitoring pożarowy) Interfejs komunikacyjny Wymiary (mm) Waga 2 monitorowane linie sygnalizatorów (maks. ma na linię), 1 konfigurowalny przekaźnik bezpotencjałowy NO/NC (1 A / 24 VDC), 192 wyjść alarmowych z wykorzystaniem dodatkowych urządzeń pętlowych Jednobiegunowy przekaźnik (1 A / 24 VDC) 24 VDC maks. ma 24 V wyjście alarmu (wymaga modułu końcowego SF ) USB (typ B męski) 228 (szer.) x 345 (wys.) x 111(głęb.) 1,5 kg (bez akumulatorów) MOŻLIWOŚCI PROGRAMOWANIA 32 grupy wejściowe 32 grupy wyjściowe Pierwszeych 31 grup na potrzeby stref detekcji, grupa nr 32 dla przycisku URUCHOMIENIE SYGNALIZATORÓW. We wszystkich grupach wyjściowych można zaprogramować opóźnienie (od 5 sekund do 10 minut). Koincydencja Koincydencja typu C zgodna z EN 54-2 Czułość detektorów (czujek) Tryb dzień/noc Każda czujka ma możliwość zaprogramowania 1 z 2 czułości Centrala może być zaprogramowana z 2 przedziałami czasowymi, w których czujki mogą pracować z różnymi czułościami. Czas opóźniania przekaźnika do UTA Od 5 sekund do 10 minut w 5-sekundowych odstępach (T1 / T2) Program konfiguracyjny do centrali Oprogramowanie zaprojektowane specjalnie dla potrzeb centrali 6 D+H Polska sp. z o.o. ul. Polanowicka Wrocław tel. 71/ faks 71/ dh-polska@dh-partner.com www: Wsparcie techniczne: Konrad Kowal, tel konrad.kowal@dh-partner.com Działy sprzedaży: Oddział Wrocław województwo dolnośląskie, opolskie tel. 71/ Oddział Warszawa województwo mazowieckie, podlaskie tel. 22/ Oddział Zabrze województwo śląskie, małopolskie, podkarpackie tel. 32/ Oddział Gdańsk województwo pomorskie, warmińsko-mazurskie, kujawsko-pomorskie tel. 58/ Biuro handlowe Poznań województwo wielkopolskie, lubuskie tel. 61/ Biuro handlowe Szczecin województwo zachodniopomorskie tel. 91/ Biuro handlowe Łódź województwo łódzkie, świętokrzyskie tel. 42/ Biuro handlowe Lublin województwo lubelskie tel D+H Polska II 2015
