1 ZAKŁAD ELEKTROMECHANIKI DŹWIGOWEJ KRZYSZTOF BORGUL UL. HIRSZFELDA 18/ WARSZAWA NIP NAZWA INWESTYCJI: Wymiana windy ADRES INWESTYCJI: Warszawa ul. Hankiewicza 1 Archiwum Akt Nowych INWESTOR: Archiwum Akt Nowych Warszawa ul. Hankiewicza 1 OPRACOWAŁA: Zofia Orzechowska upr. bud. St - 314/81 Sierpień 2013 r.

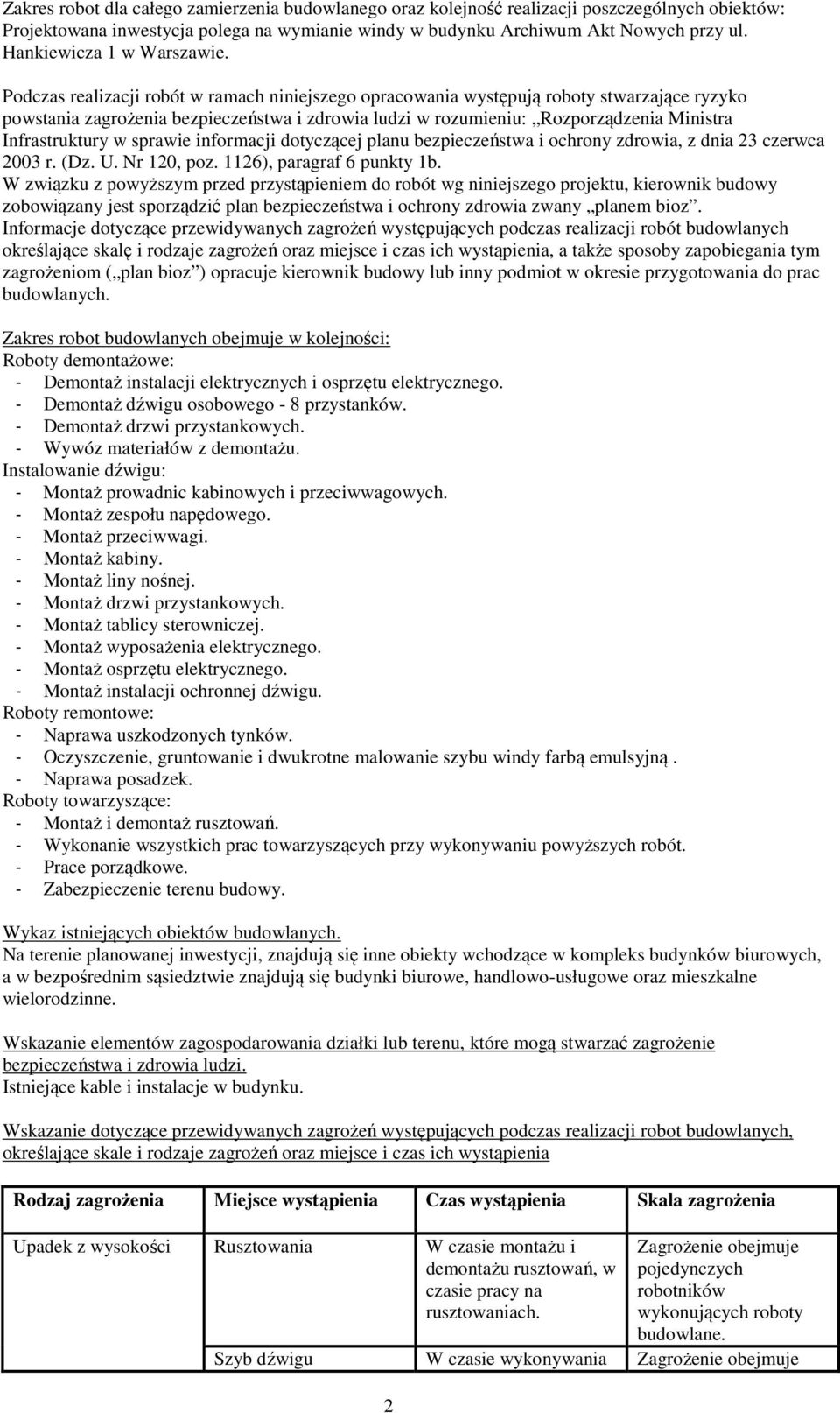

2 Zakres robot dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Projektowana inwestycja polega na wymianie windy w budynku Archiwum Akt Nowych przy ul. Hankiewicza 1 w Warszawie. Podczas realizacji robót w ramach niniejszego opracowania występują roboty stwarzające ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi w rozumieniu: Rozporządzenia Ministra Infrastruktury w sprawie informacji dotyczącej planu bezpieczeństwa i ochrony zdrowia, z dnia 23 czerwca 2003 r. (Dz. U. Nr 120, poz. 1126), paragraf 6 punkty 1b. W związku z powyższym przed przystąpieniem do robót wg niniejszego projektu, kierownik budowy zobowiązany jest sporządzić plan bezpieczeństwa i ochrony zdrowia zwany planem bioz. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia, a także sposoby zapobiegania tym zagrożeniom ( plan bioz ) opracuje kierownik budowy lub inny podmiot w okresie przygotowania do prac Zakres robot budowlanych obejmuje w kolejności: Roboty demontażowe: - Demontaż instalacji elektrycznych i osprzętu elektrycznego. - Demontaż dźwigu osobowego - 8 przystanków. - Demontaż drzwi przystankowych. - Wywóz materiałów z demontażu. Instalowanie dźwigu: - Montaż prowadnic kabinowych i przeciwwagowych. - Montaż zespołu napędowego. - Montaż przeciwwagi. - Montaż kabiny. - Montaż liny nośnej. - Montaż drzwi przystankowych. - Montaż tablicy sterowniczej. - Montaż wyposażenia elektrycznego. - Montaż osprzętu elektrycznego. - Montaż instalacji ochronnej dźwigu. Roboty remontowe: - Naprawa uszkodzonych tynków. - Oczyszczenie, gruntowanie i dwukrotne malowanie szybu windy farbą emulsyjną. - Naprawa posadzek. Roboty towarzyszące: - Montaż i demontaż rusztowań. - Wykonanie wszystkich prac towarzyszących przy wykonywaniu powyższych robót. - Prace porządkowe. - Zabezpieczenie terenu budowy. Wykaz istniejących obiektów Na terenie planowanej inwestycji, znajdują się inne obiekty wchodzące w kompleks budynków biurowych, a w bezpośrednim sąsiedztwie znajdują się budynki biurowe, handlowo-usługowe oraz mieszkalne wielorodzinne. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Istniejące kable i instalacje w budynku. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robot budowlanych, określające skale i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Rodzaj zagrożenia Miejsce wystąpienia Czas wystąpienia Skala zagrożenia Upadek z wysokości Rusztowania W czasie montażu i demontażu rusztowań, w czasie pracy na rusztowaniach. Zagrożenie obejmuje pojedynczych wykonujących roboty budowlane. Szyb dźwigu W czasie wykonywania Zagrożenie obejmuje 2

3 Uderzenie spadającym odłamkiem Porażenie prądem Skaleczenia, urazy, stłuczenia. Teren robót Maszynownia i szyb dźwigu Teren robót prac demontażowych, instalowania dźwigu oraz wykonywania robót remontowych. W czasie wykonywania prac demontażowych, instalowania dźwigu oraz wykonywania robót remontowych. W czasie wykonywania demontażu i montażu istniejących instalacji, uzupełnieniu instalacji elektrycznych oraz instalowania dźwigu. W czasie używania elektronarzędzi. pojedynczych wykonujących roboty budowlane. Zagrożenie dla budowlanych oraz dla użytkowników budynku. Zagrożenie obejmuje pojedynczych Zagrożenie dla Teren robót Prace montażowe. Zagrożenie dla Uwagi ogólne dotyczące przestrzegania zasad BHP: - Roboty rozbiórkowe powinny być zorganizowane w sposób nienarażający pracowników na niebezpieczeństwa, z jednoczesnym zastosowaniem środków ostrożności. - Przed rozpoczęciem robót osoba kierująca robotami powinni ustalić szczegółowe warunki bezpieczeństwa i higieny pracy z podziałem obowiązków. - Pracownicy wykonujący roboty demontażowe powinni być zapoznani z programem robót, sposobami demontażu, a także powinni być poinstruowani o bezpiecznym sposobie ich wykonania. - Na terenie prowadzenia robót rozbiórkowych musi być zapewniony stały nadzór techniczny osób z odpowiednimi uprawnieniami budowlanymi. - Zatrudnieni przy pracach rozbiórkowych pracownicy muszą być zaznajomieni z zakresem prac i ich kolejnością. - Przy prowadzeniu robót należy przestrzegać obowiązujących przepisów BHP ze szczególnym uwzględnieniem bezpieczeństwa przy pracach prowadzonych na wysokości. - Pracownikom należy wydać odzież i obuwie robocze, a także środki ochrony indywidualnej, stosownie do rodzaju wykonywanej pracy. - Należy bezwzględnie stosować urządzenia i sprzęt zabezpieczający oraz ochrony osobistej. - W czasie prowadzenia robót rozbiórkowych przebywanie poniżej demontowanych elementów jest zabronione. Pracownicy powinni być poinstruowani o obowiązku stosowania w czasie pracy przydzielonych środków ochrony osobistej. Środki ochrony osobistej powinny mieć wymagany certyfikat na znak bezpieczeństwa i powinny być oznaczone tym znakiem. Do środków ochrony osobistej należą: kaski ochronne, rękawice ochronne, a w przypadkach koniecznych także okulary ochronne. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na terenie prowadzenia robót. Należy wrócić szczególną uwagę na: - zakres przeszkolenia załogi, - ustalenia sprawnej struktury bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi, - prawidłową organizację budowy z zapewnieniem bezpiecznej i sprawnej komunikacji umożliwiającej szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń, - prawidłowe oznakowanie terenu budowy, wydzielenia i oznakowanie stref zagrożenia itp., - rozmieszczenie sprzętu ratunkowego. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. 3

4 Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. - szkolenie pracowników w zakresie bhp, - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby - zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży obuwia roboczego Zespoły przed przystąpieniem do robót budowlanych powinny być przeszkolone w zakresie eksploatacji urządzeń transportu i prac budowlanych, tzw instruktaż stanowiskowy. Z uwagi na wymaganą dokładność robót zaleca się aby, zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót przewidzianych projektem. Zagospodarowanie placu budowy. Zagospodarowanie placu budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie: a) zapewnienia łączności telefonicznej, b) urządzenia składowisk materiałów i wyrobów. Na czas prowadzenia robót należy zabezpieczyć przyległy teren przed dostępem osób postronnych. Nie magazynować materiałów budowlanych na drogach ewakuacyjnych. Materiały budowlane zmagazynować na wydzielonym w tym celu pomieszczeniach lub placach Wyznaczyć stanowisko przygotowania elementów stalowych. Transport materiałów wykonywać tylko po wyznaczonych przez kierownika budowy drogach oraz przy użyciu sprawnych środków technicznych. W czasie powstaniu pożaru lub awarii ewakuację prowadzić zgodnie z ustalonymi drogami ewakuacyjnymi z budynku i placu. Prace na wysokości. Prace na wysokości należą do prac szczególnie niebezpiecznych, upadek z wysokości jest bardzo częstą przyczyną wypadków, na ogół ciężkich lub śmiertelnych. Dlatego podczas różnego rodzaju robót budowlanych, bardzo często wykonywanych na wysokości, muszą być zachowane wyjątkowe środki ostrożności z uwagi na duży stopień zagrożenia zdrowia i życia pracowników. Pracą na wysokości w rozumieniu Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy z póżn. zm. (tekst jedn.: Dz. U. z 2003 r., nr 169, poz. 1650) jest praca wykonywana na powierzchni znajdującej się na wysokości co najmniej 1,0 m nad poziomem podłogi lub ziemi. Do pracy na wysokości nie zalicza się pracy na powierzchni, niezależnie od wysokości, na jakiej się znajduje, jeżeli powierzchnia ta: - osłonięta jest ze wszystkich stron do wysokości co najmniej 1,5 m pełnymi ścianami lub ścianami z oknami oszklonymi, - wyposażona jest w inne stałe konstrukcje lub urządzenia chroniące pracownika przed upadkiem z wysokości. Na powierzchniach wzniesionych na wysokość powyżej 1,0 m nad poziomem podłogi lub ziemi, na których w związku z wykonywaną pracą mogą przebywać pracownicy, lub służących jako przejścia, powinny być zainstalowane balustrady składające się z poręczy ochronnych umieszczonych na wysokości co najmniej 1,1 m i krawężników o wysokości co najmniej 0,15 m. Pomiędzy poręczą i krawężnikiem powinna być umieszczona w połowie wysokości poprzeczka lub przestrzeń ta powinna być wypełniona w sposób uniemożliwiający wypadnięcie osób. Jeżeli ze względu na rodzaj i warunki wykonywania prac na wysokości zastosowanie tego typu balustrad jest niemożliwe, należy stosować inne skuteczne środki ochrony pracowników przed upadkiem z wysokości, odpowiednie do rodzaju i warunków wykonywania pracy. Prace na wysokości powinny być organizowane i wykonywane w sposób nie zmuszający pracownika do wychylania się poza poręcz balustrady lub obrys urządzenia, na którym stoi. Przy pracach na: drabinach, klamrach, rusztowaniach i innych podwyższeniach nie przeznaczonych na pobyt ludzi, na wysokości do 2 m nad poziomem podłogi lub ziemi nie wymagających od pracownika wychylania się poza obrys urządzenia, na którym stoi, albo przyjmowania innej wymuszonej pozycji ciała grożącej upadkiem z wysokości, należy zapewnić, aby: - drabiny, klamry, rusztowania, pomosty i inne urządzenia były stabilne i zabezpieczone przed nie przewidywaną zmianą położenia oraz posiadały odpowiednią wytrzymałość na przewidywane obciążenie, 4

5 - pomost roboczy spełniał następujące wymagania: - powierzchnia pomostu powinna być wystarczająca dla pracowników, narzędzi i niezbędnych materiałów, - podłoga powinna być pozioma i równa, trwale umocowana do elementów konstrukcyjnych pomostu, - w widocznym miejscu pomostu powinny być umieszczone czytelne informacje o wielkości dopuszczalnego obciążenia. Przy pracach wykonywanych na rusztowaniach na wysokości powyżej 2 m od otaczającego poziomu podłogi lub terenu zewnętrznego oraz na podestach ruchomych wiszących należy w szczególności: - zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy, - zapewnić stabilność rusztowań i odpowiednią ich wytrzymałość na przewidywane obciążenia, - przed rozpoczęciem użytkowania rusztowania należy dokonać odbioru technicznego w trybie określonym w odrębnych przepisach. Rusztowania i podesty ruchome wiszące powinny spełniać wymagania określone odpowiednio w odrębnych przepisach oraz w Polskich Normach. Przy pracach na: słupach, masztach, konstrukcjach wieżowych, kominach, konstrukcjach budowlanych bez stropów, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2 m nad poziomem terenu zewnętrznego lub podłogi należy w szczególności: 1) przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nie przewidywaną zmianą położenia, a także stan techniczny stałych elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa, 2) zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.), zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. Wymagania określone powyżej dotyczą również prac wykonywanych na galeriach, pomostach, podestach i innych podwyższeniach, jeżeli rodzaj pracy wymaga od pracownika wychylenia się poza balustradę lub obrys urządzenia, na którym stoi, albo przyjmowania innej wymuszonej pozycji ciała grożącej upadkiem z wysokości. Prace przy instalacjach elektrycznych. Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod napięcia oraz zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia. Nadzór nad bezpieczeństwem pracy Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz majster budowy, stosownie do zakresu obowiązków. Osoba kierująca pracownikami jest obowiązana: - organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, - dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, - organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, - dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem, Na podstawie: - oceny ryzyka zawodowego występującego przy wykonywaniu robót na danym stanowisku pracy - wykazu prac szczególnie niebezpiecznych, - określenia podstawowych wymagań bhp przy wykonywaniu prac szczególnie niebezpiecznych, - wykazu prac wykonywanych przez co najmniej dwie osoby, - wykazu prac wymagających szczególnej sprawności psychofizycznej kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu: zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych, zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie technologii, materiałów i substancji nie powodujących takich zagrożeń. 5

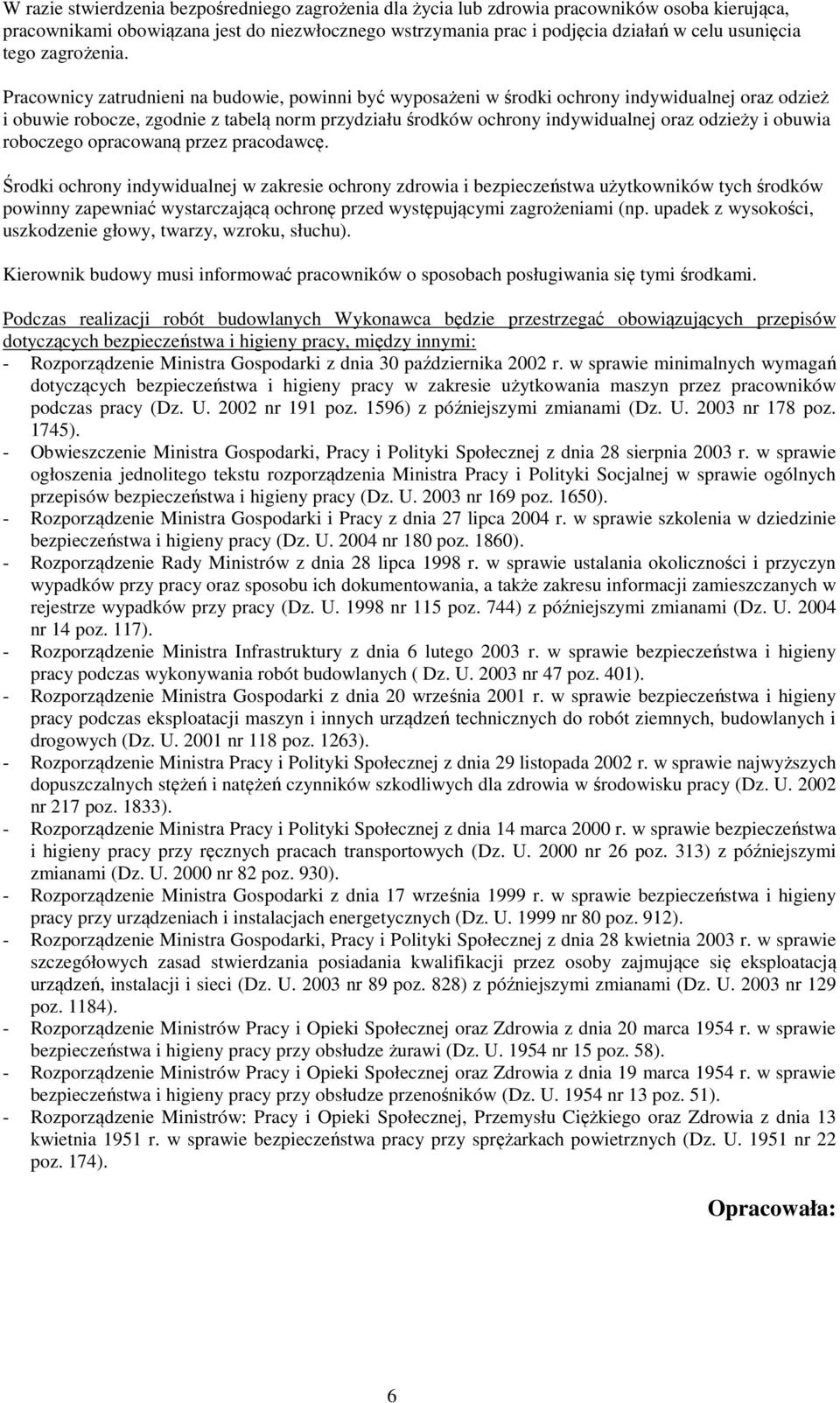

6 W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu). Kierownik budowy musi informować pracowników o sposobach posługiwania się tymi środkami. Podczas realizacji robót budowlanych Wykonawca będzie przestrzegać obowiązujących przepisów dotyczących bezpieczeństwa i higieny pracy, między innymi: - Rozporządzenie Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz. U nr 191 poz. 1596) z późniejszymi zmianami (Dz. U nr 178 poz. 1745). - Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U nr 169 poz. 1650). - Rozporządzenie Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U nr 180 poz. 1860). - Rozporządzenie Rady Ministrów z dnia 28 lipca 1998 r. w sprawie ustalania okoliczności i przyczyn wypadków przy pracy oraz sposobu ich dokumentowania, a także zakresu informacji zamieszczanych w rejestrze wypadków przy pracy (Dz. U nr 115 poz. 744) z późniejszymi zmianami (Dz. U nr 14 poz. 117). - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U nr 47 poz. 401). - Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U nr 118 poz. 1263). - Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 29 listopada 2002 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U nr 217 poz. 1833). - Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U nr 26 poz. 313) z późniejszymi zmianami (Dz. U nr 82 poz. 930). - Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U nr 80 poz. 912). - Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci (Dz. U nr 89 poz. 828) z późniejszymi zmianami (Dz. U nr 129 poz. 1184). - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 20 marca 1954 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi (Dz. U nr 15 poz. 58). - Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 19 marca 1954 r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze przenośników (Dz. U nr 13 poz. 51). - Rozporządzenie Ministrów: Pracy i Opieki Społecznej, Przemysłu Ciężkiego oraz Zdrowia z dnia 13 kwietnia 1951 r. w sprawie bezpieczeństwa pracy przy sprężarkach powietrznych (Dz. U nr 22 poz. 174). Opracowała: 6
