1 Ul. Szkolna 96B Suchy Las tel./fax strona internetowa: Rodzaj opracowania: DOKUMENTACJA GEOTECHNICZNA DLA OKREŚLENIA WARUNKÓW GRUNTOWO WODNYCH POD BUDOWĘ PROJEKTOWANEJ KANALIZACJI SANITARNEJ DLA OSIEDLA OSADA II W WĄGROWCU Zleceniodawca: Autorska Pracownia Inżynierii Sanitarnej A.P.I.S Sp. z o.o. ul. Aleja Niepodległości Piła Opracowanie: 224/06/2011 Autorzy: mgr Adam Zacharow mgr Halina Azarewicz mgr Tomasz Skrzypczyński nr.upr. XI/14/2011 XII/15/2011 mgr Mateusz Fórman Poznań, lipiec 2011

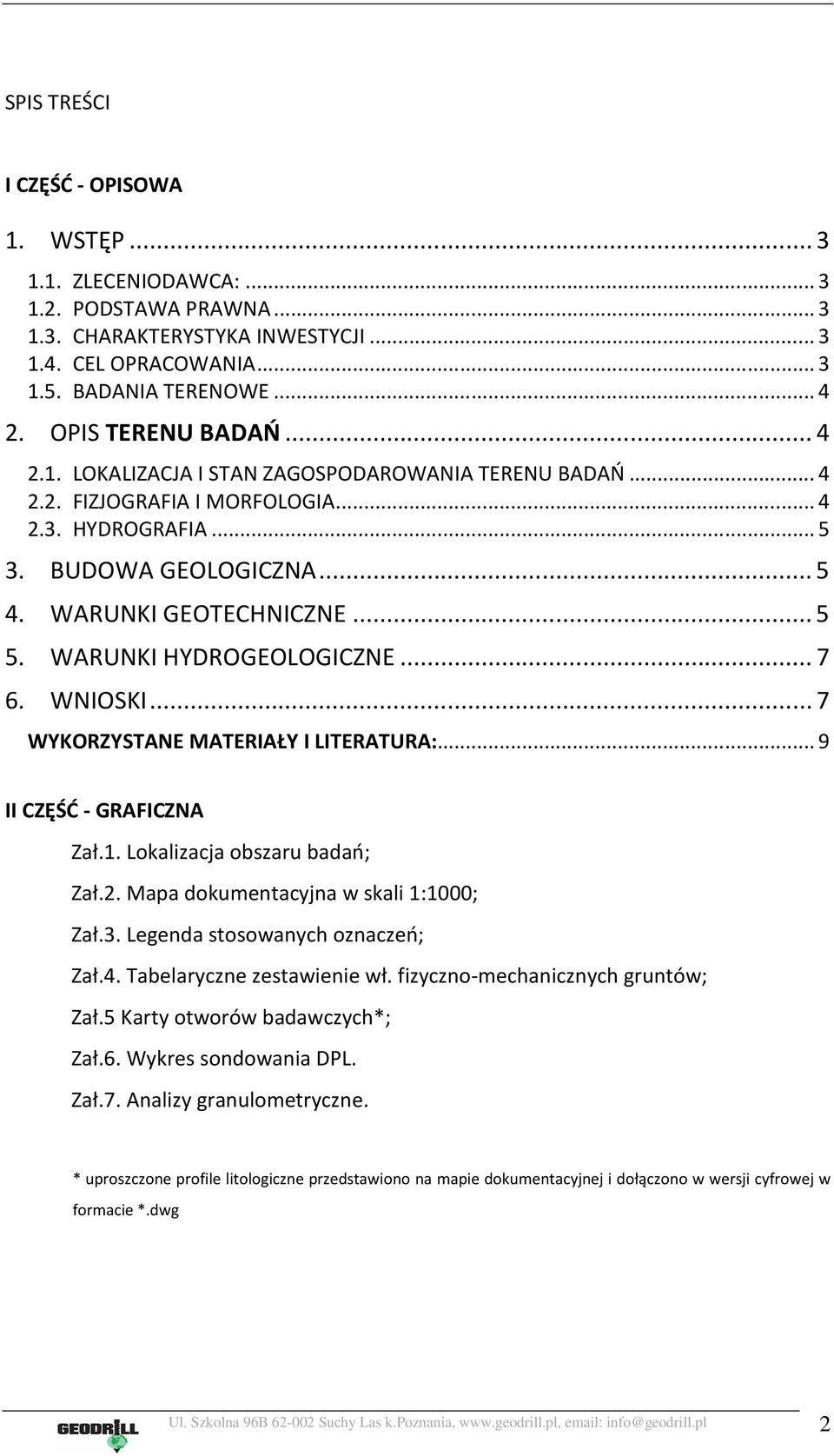

2 SPIS TREŚCI I CZĘŚĆ - OPISOWA 1. WSTĘP ZLECENIODAWCA: PODSTAWA PRAWNA CHARAKTERYSTYKA INWESTYCJI CEL OPRACOWANIA BADANIA TERENOWE OPIS TERENU BADAŃ LOKALIZACJA I STAN ZAGOSPODAROWANIA TERENU BADAŃ FIZJOGRAFIA I MORFOLOGIA HYDROGRAFIA BUDOWA GEOLOGICZNA WARUNKI GEOTECHNICZNE WARUNKI HYDROGEOLOGICZNE WNIOSKI... 7 WYKORZYSTANE MATERIAŁY I LITERATURA:... 9 II CZĘŚĆ - GRAFICZNA Zał.1. Lokalizacja obszaru badań; Zał.2. Mapa dokumentacyjna w skali 1:1000; Zał.3. Legenda stosowanych oznaczeń; Zał.4. Tabelaryczne zestawienie wł. fizyczno-mechanicznych gruntów; Zał.5 Karty otworów badawczych*; Zał.6. Wykres sondowania DPL. Zał.7. Analizy granulometryczne. * uproszczone profile litologiczne przedstawiono na mapie dokumentacyjnej i dołączono w wersji cyfrowej w formacie *.dwg Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 2

3 1. WSTĘP 1.1. Zleceniodawca: Autorska Pracownia Inżynierii Sanitarnej A.P.I.S Sp. z o.o. ul. Aleja Niepodległości Piła 1.2. Podstawa prawna Dokumentację opracowano w nawiązaniu do wytycznych Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 roku w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. nr 126 z dn r. poz. 839) oraz zgodnie z wytycznymi Polskich Norm budowlanych wyszczególnionych w spisie literatury Charakterystyka inwestycji Projektuje się budowę sieci kanalizacji sanitarnej i deszczowej na terenie osiedla Osada II (u zbiegu ulic: Bobrownickiej, Kasztanowej, Topolowej i Leszczynowej) w obrębie miejscowości Wągrowiec. Na obecnym etapie prac nie jest znana dokładna głębokość jej posadowienia. Przewody kanalizacyjne ułożone zostaną wzdłuż istniejących ulic i dróg przebieg trasy kanalizacji zaznaczono na załączonych: lokalizacji obszaru badań i mapie dokumentacyjnej 1:1000 (zał. 1 i 2). Wiercenia otworów zostały wykonane zgodnie z wyznaczoną trasą kanalizacji przyporządkowano im odpowiednie numery, które szczegółowo opisane zostały na kartach otworów Cel opracowania Celem dokumentacji jest określenie, na podstawie przeprowadzonych badań terenowych warunków gruntowo - wodnych oraz parametrów geotechnicznych gruntów i ocena przydatności podłoża gruntowego dla potrzeb posadowienia projektowanej kanalizacji sanitarnej i deszczowej. Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 3

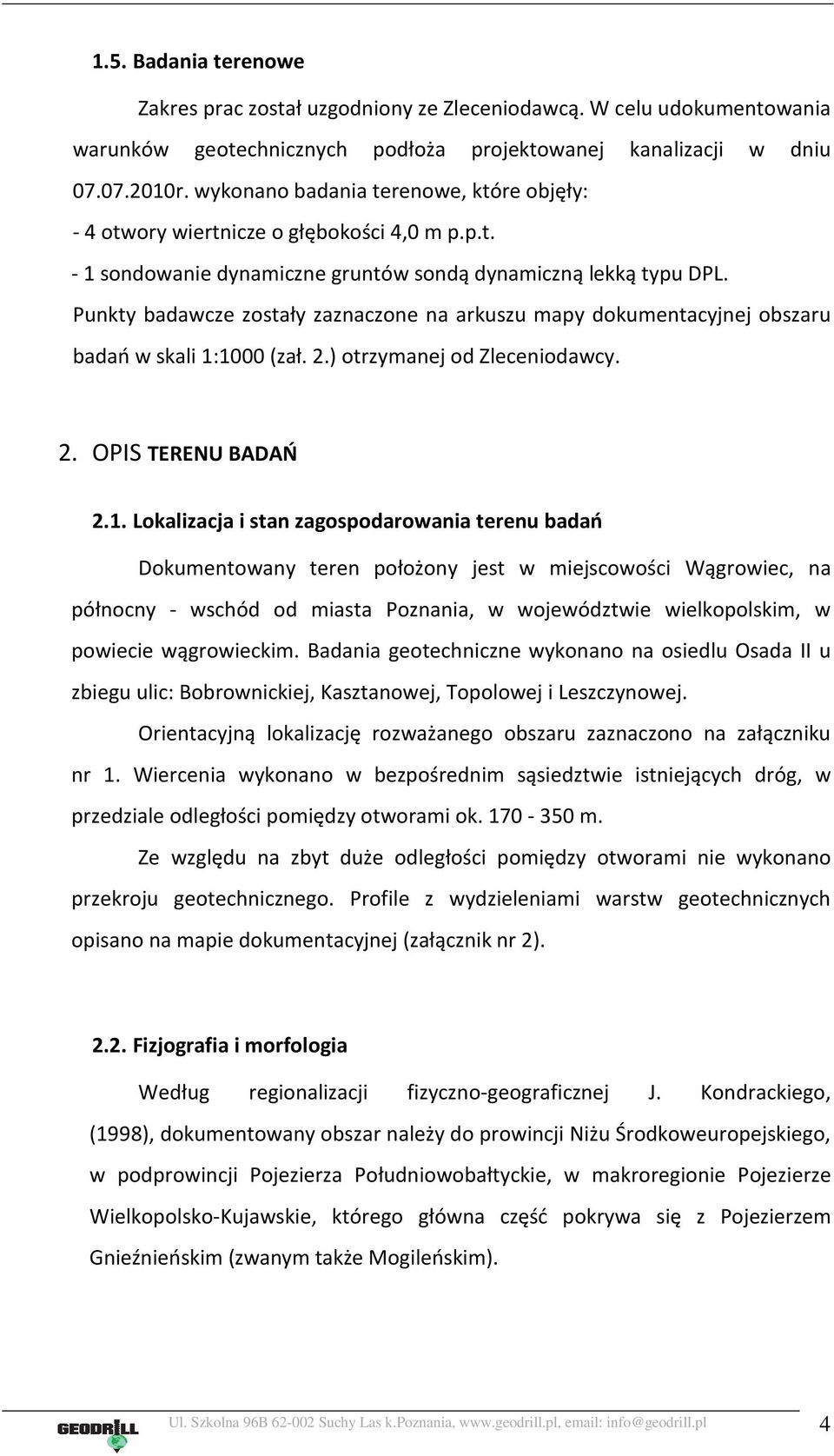

4 1.5. Badania terenowe Zakres prac został uzgodniony ze Zleceniodawcą. W celu udokumentowania warunków geotechnicznych podłoża projektowanej kanalizacji w dniu r. wykonano badania terenowe, które objęły: - 4 otwory wiertnicze o głębokości 4,0 m p.p.t. - 1 sondowanie dynamiczne gruntów sondą dynamiczną lekką typu DPL. Punkty badawcze zostały zaznaczone na arkuszu mapy dokumentacyjnej obszaru badań w skali 1:1000 (zał. 2.) otrzymanej od Zleceniodawcy. 2. OPIS TERENU BADAŃ 2.1. Lokalizacja i stan zagospodarowania terenu badań Dokumentowany teren położony jest w miejscowości Wągrowiec, na północny - wschód od miasta Poznania, w województwie wielkopolskim, w powiecie wągrowieckim. Badania geotechniczne wykonano na osiedlu Osada II u zbiegu ulic: Bobrownickiej, Kasztanowej, Topolowej i Leszczynowej. Orientacyjną lokalizację rozważanego obszaru zaznaczono na załączniku nr 1. Wiercenia wykonano w bezpośrednim sąsiedztwie istniejących dróg, w przedziale odległości pomiędzy otworami ok m. Ze względu na zbyt duże odległości pomiędzy otworami nie wykonano przekroju geotechnicznego. Profile z wydzieleniami warstw geotechnicznych opisano na mapie dokumentacyjnej (załącznik nr 2) Fizjografia i morfologia Według regionalizacji fizyczno-geograficznej J. Kondrackiego, (1998), dokumentowany obszar należy do prowincji Niżu Środkoweuropejskiego, w podprowincji Pojezierza Południowobałtyckie, w makroregionie Pojezierze Wielkopolsko-Kujawskie, którego główna część pokrywa się z Pojezierzem Gnieźnieńskim (zwanym także Mogileńskim). Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 4

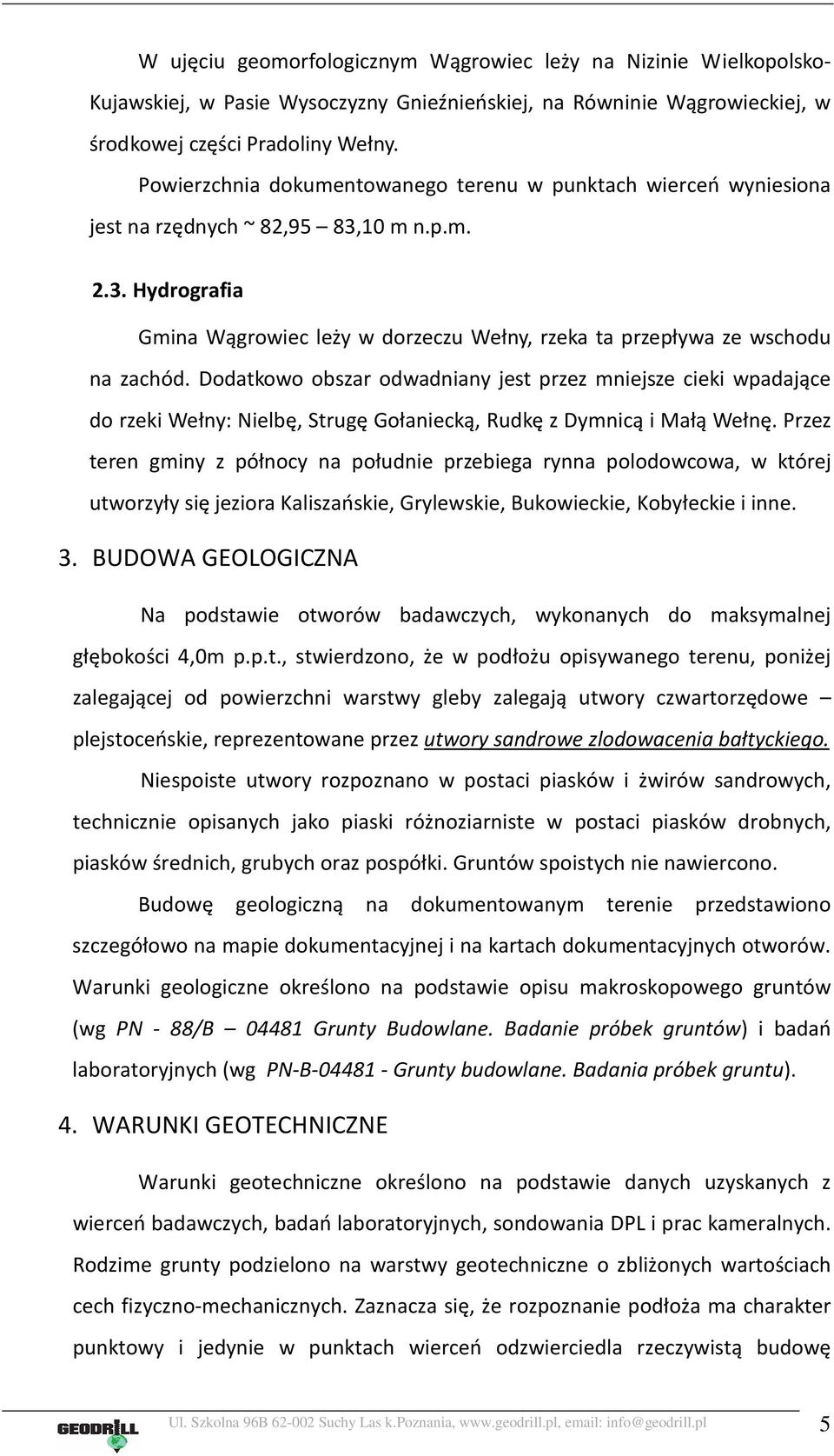

5 W ujęciu geomorfologicznym Wągrowiec leży na Nizinie Wielkopolsko- Kujawskiej, w Pasie Wysoczyzny Gnieźnieńskiej, na Równinie Wągrowieckiej, w środkowej części Pradoliny Wełny. Powierzchnia dokumentowanego terenu w punktach wierceń wyniesiona jest na rzędnych ~ 82,95 83,10 m n.p.m Hydrografia Gmina Wągrowiec leży w dorzeczu Wełny, rzeka ta przepływa ze wschodu na zachód. Dodatkowo obszar odwadniany jest przez mniejsze cieki wpadające do rzeki Wełny: Nielbę, Strugę Gołaniecką, Rudkę z Dymnicą i Małą Wełnę. Przez teren gminy z północy na południe przebiega rynna polodowcowa, w której utworzyły się jeziora Kaliszańskie, Grylewskie, Bukowieckie, Kobyłeckie i inne. 3. BUDOWA GEOLOGICZNA Na podstawie otworów badawczych, wykonanych do maksymalnej głębokości 4,0m p.p.t., stwierdzono, że w podłożu opisywanego terenu, poniżej zalegającej od powierzchni warstwy gleby zalegają utwory czwartorzędowe plejstoceńskie, reprezentowane przez utwory sandrowe zlodowacenia bałtyckiego. Niespoiste utwory rozpoznano w postaci piasków i żwirów sandrowych, technicznie opisanych jako piaski różnoziarniste w postaci piasków drobnych, piasków średnich, grubych oraz pospółki. Gruntów spoistych nie nawiercono. Budowę geologiczną na dokumentowanym terenie przedstawiono szczegółowo na mapie dokumentacyjnej i na kartach dokumentacyjnych otworów. Warunki geologiczne określono na podstawie opisu makroskopowego gruntów (wg PN - 88/B Grunty Budowlane. Badanie próbek gruntów) i badań laboratoryjnych (wg PN-B Grunty budowlane. Badania próbek gruntu). 4. WARUNKI GEOTECHNICZNE Warunki geotechniczne określono na podstawie danych uzyskanych z wierceń badawczych, badań laboratoryjnych, sondowania DPL i prac kameralnych. Rodzime grunty podzielono na warstwy geotechniczne o zbliżonych wartościach cech fizyczno-mechanicznych. Zaznacza się, że rozpoznanie podłoża ma charakter punktowy i jedynie w punktach wierceń odzwierciedla rzeczywistą budowę Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 5

6 geologiczną. Warunki geologiczne na trasie kanalizacji, pomiędzy otworami, mogą różnić się od rozpoznanych wierceniami. Stwierdzono, iż grunty w obrębie badanego terenu występują w stanie od luźnego do średniozagęszczonego. Wydzielono sześć warstw geotechnicznych: warstwa I A to piaski drobne w stanie średniozagęszczonym o uogólnionym stopniu zagęszczenia I (n) D = 0,37; warstwa I B to piaski drobne w stanie średniozagęszczonym o uogólnionym stopniu zagęszczenia I (n) D = 0,65; warstwa I C to piaski średnie w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I (n) D = 0,54; warstwa I D to piaski średnie w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I (n) D = 0,65; warstwa I E to pospółki w stanie luźnym, o uogólnionym stopniu zagęszczenia I (n) D = 0,10; warstwa I F to pospółki w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia I (n) D = 0,60. W powyższym podziale na warstwy geotechniczne nie uwzględniono występujących od powierzchni terenu warstw gleby. Gleba humus technicznie zbudowana jest z piasków drobnych próchnicznych, nawiercona została od powierzchni terenu do głębokości 0,2-0,5 m.p.p.t. Parametry geotechniczne podłoża, określono metodą B wg Polskiej normy PN-81/B na podstawie ustaleń zależności korelacyjnych. Przyjęto współczynnik materiałowy γ o wartości 0,9. Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 6

7 5. WARUNKI HYDROGEOLOGICZNE W przebadanym podłożu występują grunty wyłącznie przepuszczalne: gleba humus; piaski pakietu I. Według stanu wód gruntowych na dzień , wodę gruntową nawiercono we wszystkich wykonanych otworach w warstwie piasków sandrowych jako zwierciadło swobodne na głębokości od 1,1 do 2,20 m p.p.t. 6. WNIOSKI Podane w niniejszej dokumentacji wyniki badań przedstawiają rozpoznanie podłoża przeprowadzone zgodnie z zakresem ustalonym ze Zleceniodawcą. Wyniki badań przedstawiono na kartach dokumentacyjnych, na których podano: rodzaje gruntów, warunki wodne oraz numery wydzielonych pakietów i warstw geotechnicznych, których wartości charakterystyczne zostały podane w tabeli zał. nr 4. Na podstawie wykonanych badań można stwierdzić, że w omawianym podłożu występują proste warunki gruntowe-wodne przy założeniu posadowienia nitek przewodów kanalizacyjnych możliwie płytko to jest powyżej poziomu zwierciadła wody. Przy projektowaniu posadowienia poniżej zwierciadła wody warunki wodne należy uznać za złożone. Dla obiektu sugeruje się przyjęcie I kategorii geotechnicznej, ostateczną decyzję pozostawia się projektantom. Na obecnym etapie nie jest znana głębokość posadowienia projektowanych przewodów kanalizacji. W oparciu o ww. założenia można podać wstępne zalecenia geotechniczne: Zalecenia dotyczące projektowanej kanalizacji sanitarnej 1. Istniejąca od powierzchni gleba humus ze względu na zwartość części próchnicznych nie może stanowić bezpiecznego podłoża, należy ją usunąć. 2. Projektowany obiekt można posadowić bezpośrednio w gruntach niespoistych. Przy posadawianiu przewodów i studzienek kanalizacyjnych w Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 7

8 gruntach niespoistych, piaszczystych należy odpowiednio dogęścić grunty zwłaszcza w obszarach gdzie charakteryzowały się słabym zagęszczeniem o stopniu zagęszczenia I (n) D = 0,10 i 0, W przypadku posadowienia przewodów poniżej poziomu wód gruntowycg, należy obniżyć zwierciadło, np. za pomocą igłofiltrów lub drenażu roboczego. Zabrania się wypompowywania wody bezpośrednio z wykopów wykonanych w obrębie gruntów niespoistych. 4. W przypadku wykopów do głębokości 1,0 m p.p.t. można wykonać wykopy otwarte nieobudowane. Przy większej głębokości wykopu należy zastosować obudowę wykopu (zgodnie z PN-B-10736). 5. Podczas głębienia wykopów należy poddać ocenie wydobywany urobek, w celu ponownego wykorzystania jako zasypek do likwidacji wykopów. Załączone w dokumentacji wyniki analiz granulometrycznych z wartościami obliczeniowymi parametru nierównomierności uziarnienia U pomogą w ustaleniu przydatności gruntów. 6. Przy niewystarczającej ilości urobku, do zasypania wykopów należy wykorzystać zasypkę inżynierską o stopniu nierównomierności uziarnienia U 4 (np. Ps+Pr+Ż). Zaznacza się że zasypki takiej nie można dogęszczać wibracyjnie bezpośrednio na warstwie gruntów spoistych, ponieważ może to spowodować uplastycznienie się spoistego podłoża. 7. Przewody wodociągowe należy przykryć co najmniej 0,5 m warstwą ochronną gruntów mineralnych niespoistych drobnych i średnioziarnistych wg PN- 86/B-02480, odpowiednio dogęszczoną. 8. Nadległą warstwę zasypki do powierzchni terenu lub wymaganej rzędnej należy układać i dogęszczać warstwami 0,3 m (mechanicznie) do wskaźnika zagęszczenia ustalonego przez projektanta. Dane zawarte w niniejszym opracowaniu, w tym parametry geotechniczne gruntów, podane w załączonej tabeli, pozwolą na przeprowadzenie niezbędnych obliczeń dla zaprojektowania sposobu posadowienia obiektów i wykonania projektowanych robót. Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 8

9 Wykorzystane materiały i literatura: PN-B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. PN-B Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-B Geotechnika. Terminologia podstawowa symbole literowe jednostki miar. PN-B Grunty budowlane. Posadowienie bezpośrednie. Obliczenia statyczne i projektowanie. PN-B Geotechnika. Badania polowe. PN-B Grunty budowlane. Badania próbek gruntu. PN-99/B Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U nr 43 poz. 430 Zarys geotechniki Zenon Wiłun. Wydawnictwo WKŁ, Warszawa, 2007 Gruntoznawstwo inżynierskie Stanisław Pisarczyk. Wydawnictwo PWN, Warszawa 2001 Geologia regionalna Polski Jerzy Kondracki. Wydawnictwo PWN, Warszawa, 1998 Ul. Szkolna 96B Suchy Las k.poznania, info@geodrill.pl 9
