Zał. 1. Mapa topograficzna w skali 1: teren badań geologiczno- Legenda: inżynierskich OPRACOWAŁ: mgr Przemysław Szuba

Transkrypt

1 Mapa topograficzna w skali 1:5 000 A Zał. 1 A - teren badań geologiczno- inżynierskich X 2015

2 Mapa sytuacyjno-wysokościowa w skali 1:500 0A B wykonane otwory archiwalne 01 - wykonane sondowania udarowo-ścinające SLVT 0A Zał wykonane sondowania udarowe DPH - linia przekroju geologiczno-inżynierskiego X 2015

3 Mapa głębokości występowania gruntów słabonośnych, oraz głębokością występowania podłoża nośnego w skali 1:500 2,0 /2,3 /1,6 2,0 /0,6 /0,8 7/2,3 Zał nr otworu/miąższość gruntów słabonośnych - izolinia głębokości występowania gruntów słabonośnych X 2015

4 Mapa miąższości występowania gruntów antropogenicznych w skali 1:500 /0,8 /0,8 0,5 / /0,8 0,5 Zał /0,8 - nr otworu/głębokość występowania gruntów antropogenicznych - izolinia głębokości występowania gruntów antropogenicznych X 2015

5 Mapa warunków budowlanych z naniesioną nośnością gruntów na głębokości 2 m. p.p.t i głębokością występowania pierwszego poziomu zwierciadła wód podziemnych w skali 1:500 II III /IV - nr otworu/głębokość występowania zwierciadła wód gruntowych 7 - hydroizbaty II - grunty słabonośne / nr warstwy Zał. 2.4 IV III - grunty nośne / numer warstwy X VIII 2015

6 Mapa gruntów występujących na głębokości 1 m od powierzchni terenu w skali 1:500 7 Zał nr otworu - Namuły - Gliny piaszczyste - Piaski drobne X VIII 2015

7 Mapa pierwszego poziomu wodnośnego w skali 1:500 >9,8 / >9,3 7 >9,8 2,1 3,3 Zał nr otworu/głębokość występowania pierwszego poziomu wodonośnego miąższość pierwszego poziomu wodonośnego - hydroizbaty X VIII 2015

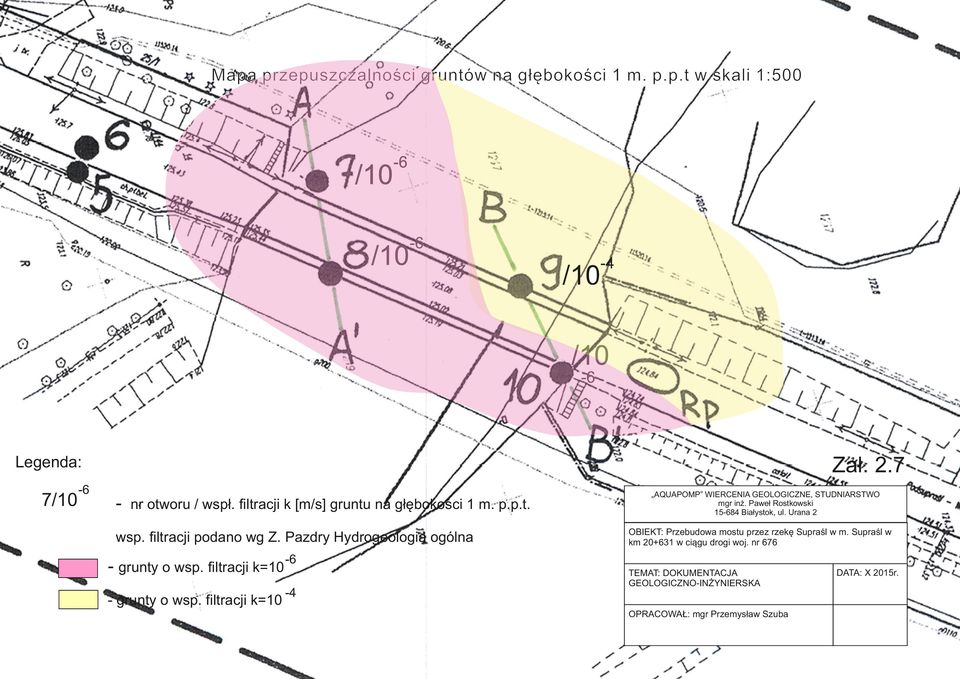

8 Mapa przepuszczalności gruntów na głębokości 1 m. p.p.t w skali 1: Zał nr otworu / wspł. filtracji k [m/s] gruntu na głębokości 1 m. p.p.t. wsp. filtracji podano wg Z. Pazdry Hydrogeologia ogólna - grunty o wsp. filtracji k=10 - grunty o wsp. filtracji k=10-4 X VIII 2015

9 Mapa przepuszczalności gruntów na głębokości 3 m. p.p.t w skali 1: Zał nr otworu / wspł. filtracji k [m/s] gruntu na głębokości 3 m. p.p.t. wsp. filtracji podano wg Z. Pazdry Hydrogeologia ogólna - grunty o wsp. filtracji k=10 - grunty o wsp. filtracji k=10-4 X VIII 2015

10 Mapa obszarów zagrożonych podtopieniami w skali 1:500 Zał nr otworu - obszar zagrożony podtopieniami zgodnie z mapa obszarów zagrożonych podtopieniami PIG-PSH X VIII 2015
