2 Od projektu do realizacji Menard to kompleksowe rozwiązania w zakresie wzmacniania podłoża oraz fundamentowania specjalnego. To również pełen profesjonalizm i odpowiedzialność, zarówno na etapie projektowania jak i wykonawstwa.

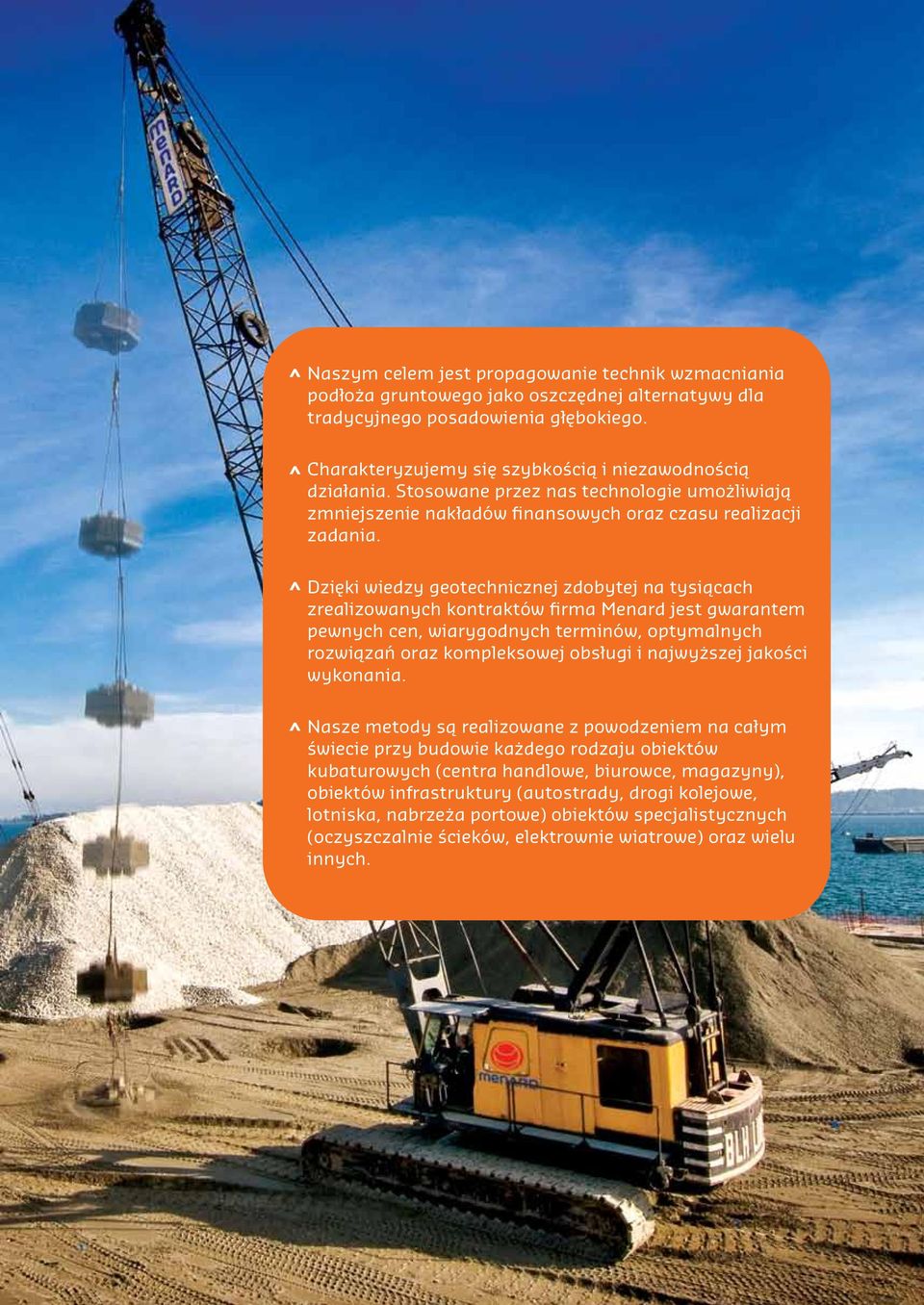

3 ^ Naszym celem jest propagowanie technik wzmacniania podłoża gruntowego jako oszczędnej alternatywy dla tradycyjnego posadowienia głębokiego. ^ Charakteryzujemy się szybkością i niezawodnością działania. Stosowane przez nas technologie umożliwiają zmniejszenie nakładów finansowych oraz czasu realizacji zadania. ^ Dzięki wiedzy geotechnicznej zdobytej na tysiącach zrealizowanych kontraktów firma Menard jest gwarantem pewnych cen, wiarygodnych terminów, optymalnych rozwiązań oraz kompleksowej obsługi i najwyższej jakości wykonania. ^ Nasze metody są realizowane z powodzeniem na całym świecie przy budowie każdego rodzaju obiektów kubaturowych (centra handlowe, biurowce, magazyny), obiektów infrastruktury (autostrady, drogi kolejowe, lotniska, nabrzeża portowe) obiektów specjalistycznych (oczyszczalnie ścieków, elektrownie wiatrowe) oraz wielu innych.

4

5 Techniczna kreatywność Pomagamy naszym Klientom w realizacji największych wyzwań. Podstawą naszego rozwoju jest ciągłe udoskonalanie stosowanych przez nas technologii. Oferujemy gruntownie przemyślane rozwiązania. Na podstawie szczegółowych badań geotechnicznych podłoża oraz analiz wznoszonej konstrukcji wybieramy technologię najlepiej dostosowaną do danych warunków gruntowych. Wdrożyliśmy i usprawniliśmy wiele nowych metod wzmacniania gruntu. Głównym celem firmy jest prowadzenie każdej inwestycji w sposób wydajny, pewny oraz ekonomiczny. Aby go osiągnąć, zapewniamy najwyższą jakość oferowanych usług, wykorzystujemy obszerne i dokładne badania terenowe, stosujemy zaawansowane narzędzia wspomagające projektowanie oparte na najnowszej wiedzy i doświadczeniu, optymalnie wykorzystujemy zaawansowany technologicznie sprzęt.

6

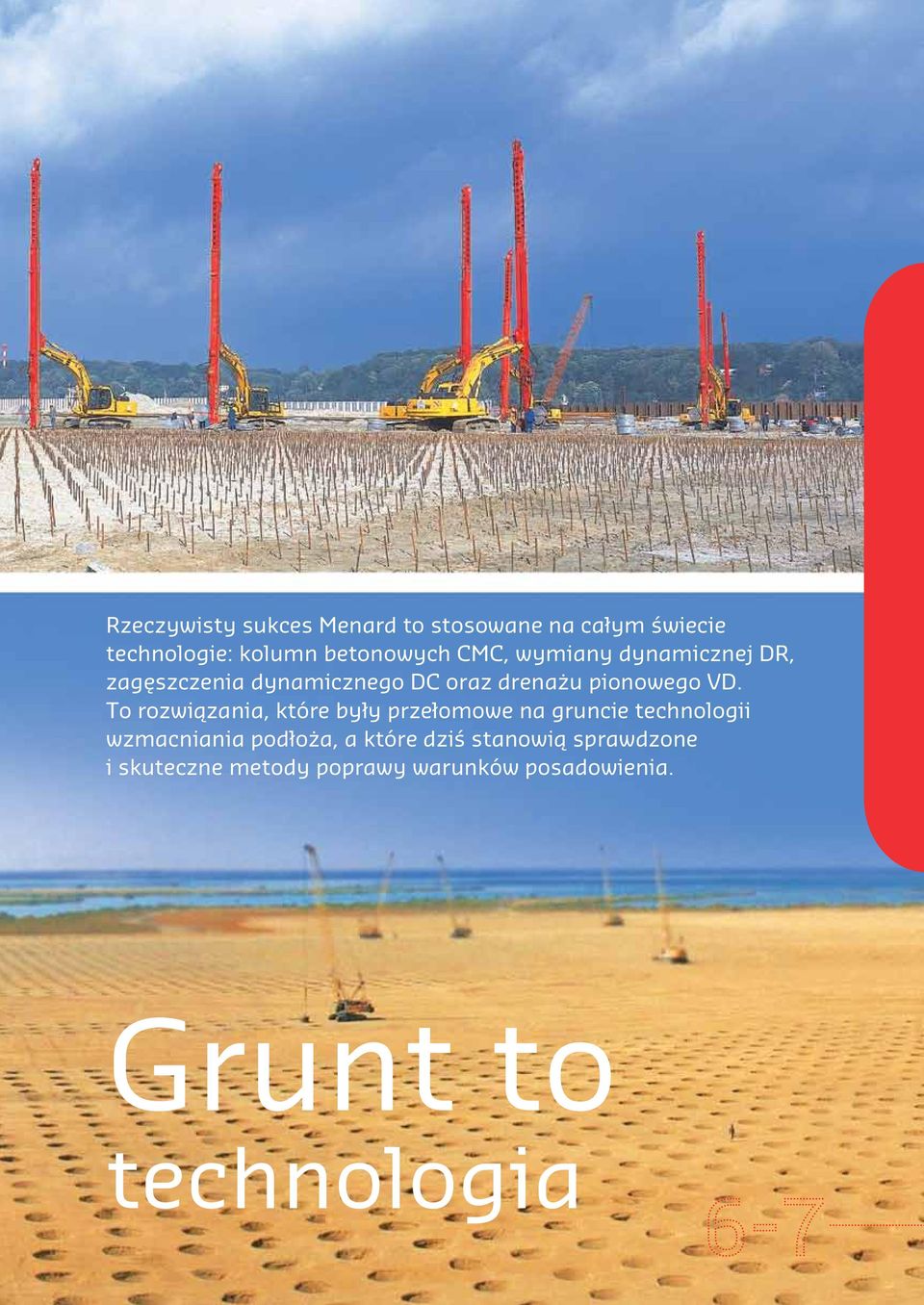

7 Rzeczywisty sukces Menard to stosowane na całym świecie technologie: kolumn betonowych CMC, wymiany dynamicznej DR, zagęszczenia dynamicznego DC oraz drenażu pionowego VD. To rozwiązania, które były przełomowe na gruncie technologii wzmacniania podłoża, a które dziś stanowią sprawdzone i skuteczne metody poprawy warunków posadowienia. Grunt to technologia

8 Wiodące technologie Menard Kolumny Betonowe CMC Ekonomiczna metoda podnoszenia nośności oraz modułu odkształcenia podłoża, która może być stosowana praktycznie w każdych warunkach gruntowych, dziś stanowi o sile firmy Menard. Proces wykonania kolumn CMC niemal całkowicie eliminuje problem zbędnego urobku gruntowego. Kolumny wykazują znaczną nośność co pozwala na stosowanie ich jako posadowienie wszystkich rodzajów budowli.

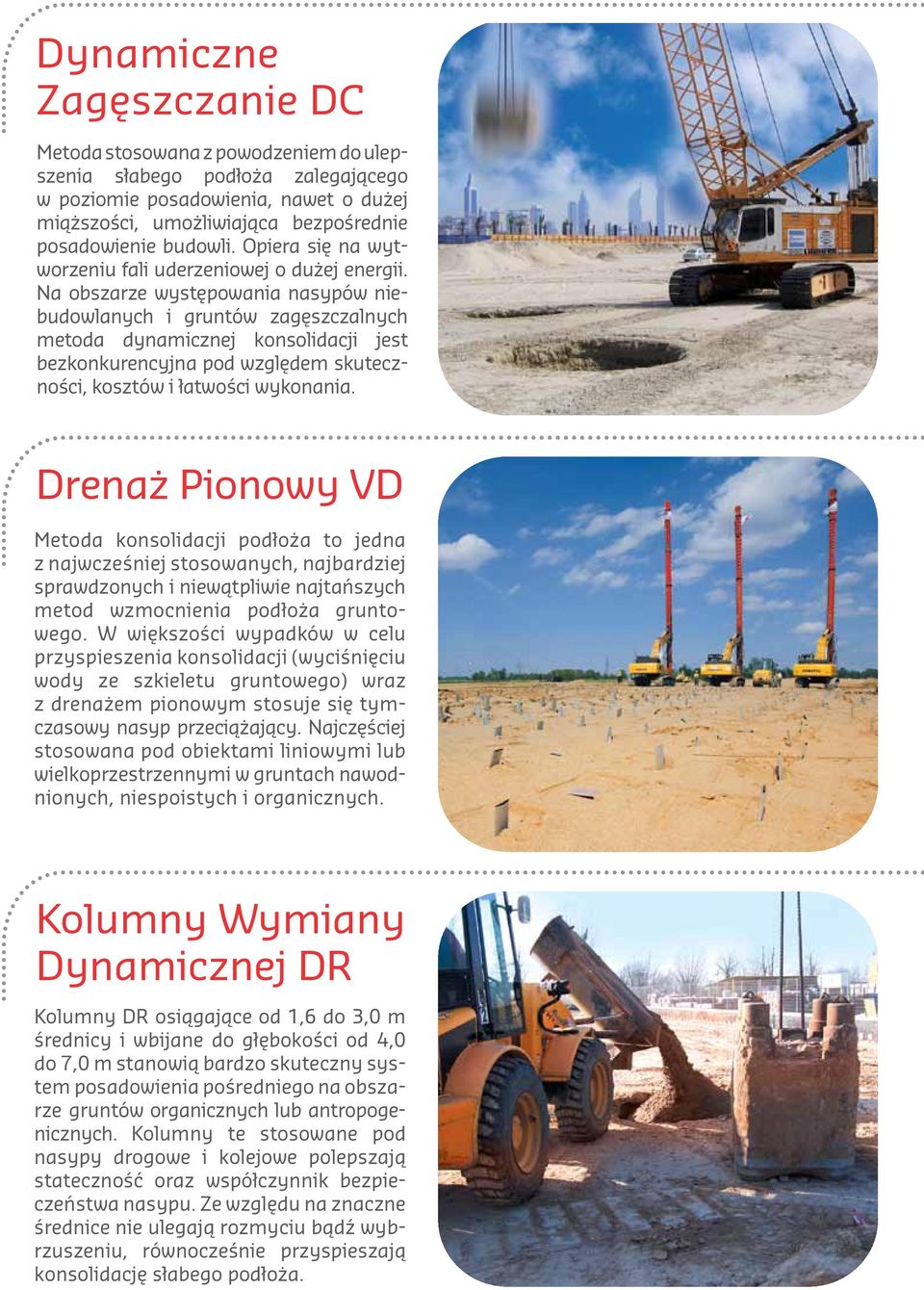

9 Dynamiczne Zagęszczanie DC Metoda stosowana z powodzeniem do ulepszenia słabego podłoża zalegającego w poziomie posadowienia, nawet o dużej miąższości, umożliwiająca bezpośrednie posadowienie budowli. Opiera się na wytworzeniu fali uderzeniowej o dużej energii. Na obszarze występowania nasypów niebudowlanych i gruntów zagęszczalnych metoda dynamicznej konsolidacji jest bezkonkurencyjna pod względem skuteczności, kosztów i łatwości wykonania. Drenaż Pionowy VD Metoda konsolidacji podłoża to jedna z najwcześniej stosowanych, najbardziej sprawdzonych i niewątpliwie najtańszych metod wzmocnienia podłoża gruntowego. W większości wypadków w celu przyspieszenia konsolidacji (wyciśnięciu wody ze szkieletu gruntowego) wraz z drenażem pionowym stosuje się tymczasowy nasyp przeciążający. Najczęściej stosowana pod obiektami liniowymi lub wielkoprzestrzennymi w gruntach nawodnionych, niespoistych i organicznych. Kolumny Wymiany Dynamicznej DR Kolumny DR osiągające od 1,6 do 3,0 m średnicy i wbijane do głębokości od 4,0 do 7,0 m stanowią bardzo skuteczny system posadowienia pośredniego na obszarze gruntów organicznych lub antropogenicznych. Kolumny te stosowane pod nasypy drogowe i kolejowe polepszają stateczność oraz współczynnik bezpieczeństwa nasypu. Ze względu na znaczne średnice nie ulegają rozmyciu bądź wybrzuszeniu, równocześnie przyspieszają konsolidację słabego podłoża.

10

11 Światowy poziom

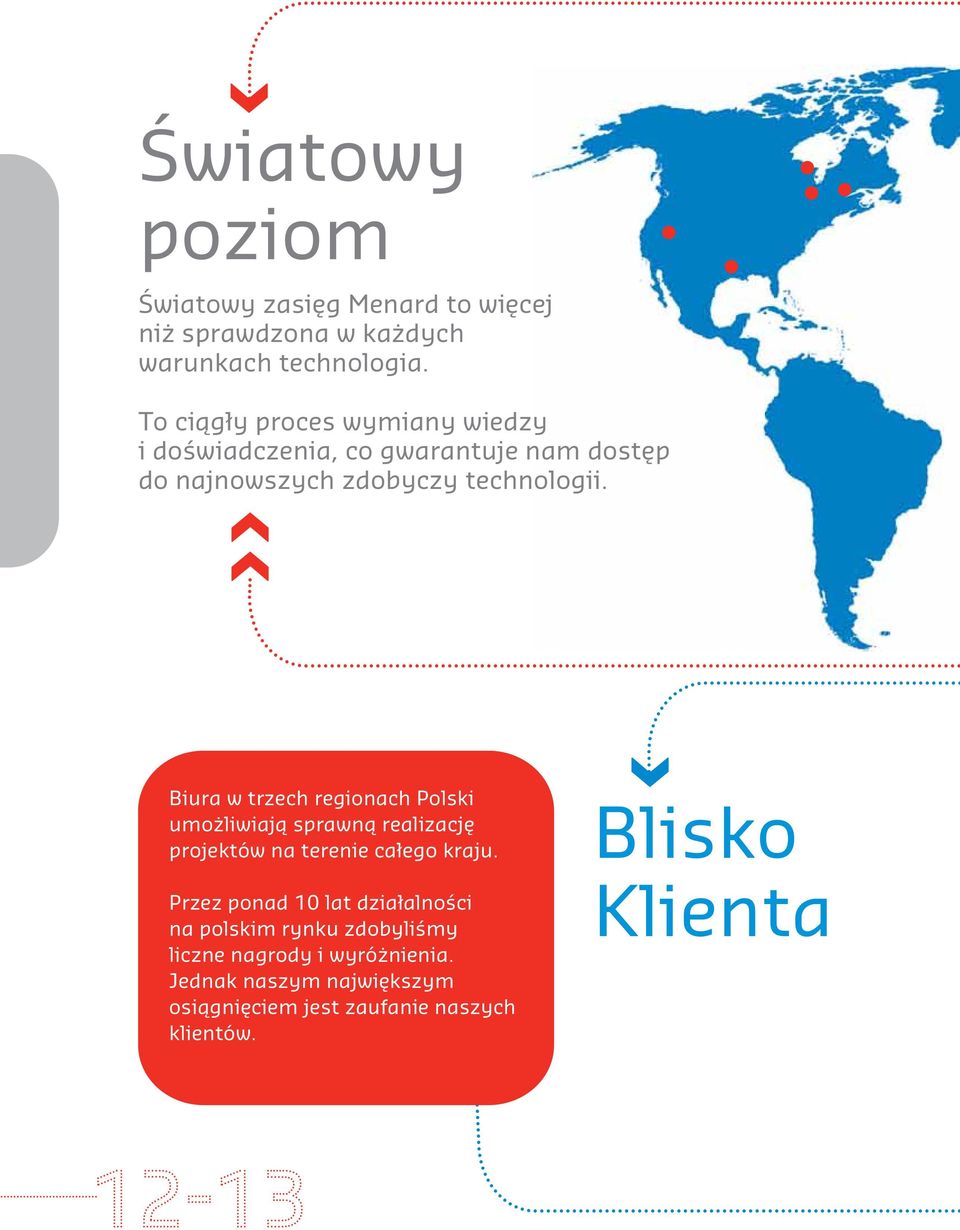

12 Światowy poziom Światowy zasięg Menard to więcej niż sprawdzona w każdych warunkach technologia. To ciągły proces wymiany wiedzy i doświadczenia, co gwarantuje nam dostęp do najnowszych zdobyczy technologii. Biura w trzech regionach Polski umożliwiają sprawną realizację projektów na terenie całego kraju. Przez ponad 10 lat działalności na polskim rynku zdobyliśmy liczne nagrody i wyróżnienia. Jednak naszym największym osiągnięciem jest zaufanie naszych klientów. Blisko Klienta

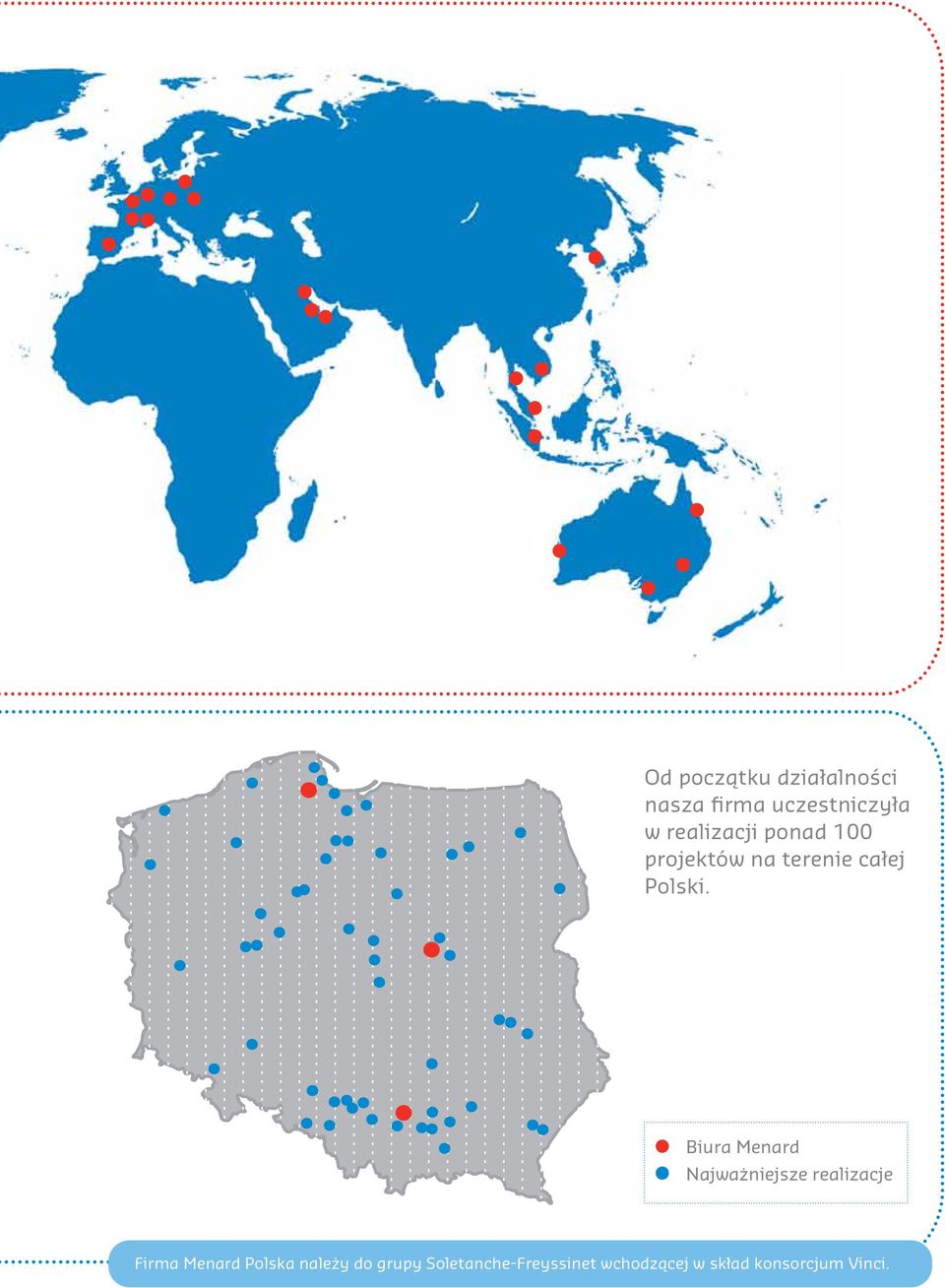

13 Od początku działalności nasza firma uczestniczyła w realizacji ponad 100 projektów na terenie całej Polski. Biura Menard Najważniejsze realizacje Firma Menard Polska należy do grupy Soletanche-Freyssinet wchodzącej w skład konsorcjum Vinci.

14

15 Program zrównoważonej technologii

16

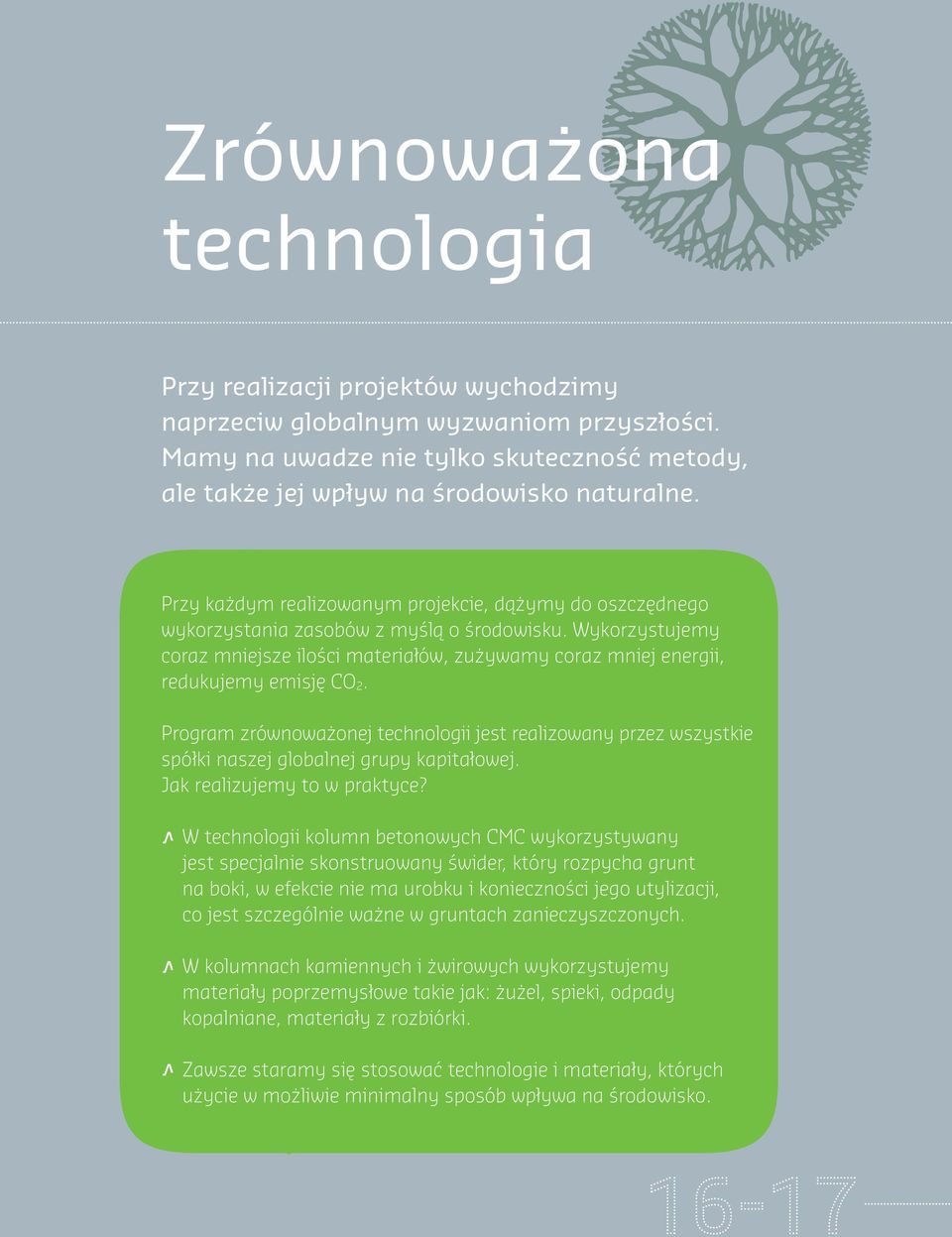

17 Zrównoważona technologia Przy realizacji projektów wychodzimy naprzeciw globalnym wyzwaniom przyszłości. Mamy na uwadze nie tylko skuteczność metody, ale także jej wpływ na środowisko naturalne. Przy każdym realizowanym projekcie, dążymy do oszczędnego wykorzystania zasobów z myślą o środowisku. Wykorzystujemy coraz mniejsze ilości materiałów, zużywamy coraz mniej energii, redukujemy emisję CO 2. Program zrównoważonej technologii jest realizowany przez wszystkie spółki naszej globalnej grupy kapitałowej. Jak realizujemy to w praktyce? W technologii kolumn betonowych CMC wykorzystywany jest specjalnie skonstruowany świder, który rozpycha grunt na boki, w efekcie nie ma urobku i konieczności jego utylizacji, co jest szczególnie ważne w gruntach zanieczyszczonych. W kolumnach kamiennych i żwirowych wykorzystujemy materiały poprzemysłowe takie jak: żużel, spieki, odpady kopalniane, materiały z rozbiórki. Zawsze staramy się stosować technologie i materiały, których użycie w możliwie minimalny sposób wpływa na środowisko.

18 >>>>>>> Nasza technologia

19 Kolumny Betonowe CMC Metoda wzmacniania podłoża kolumnami CMC polega na stworzeniu kompozytu gruntu i kolumn betonowych. Do wykonywania kolumn stosowany jest specjalnie zaprojektowany świder przemieszczeniowy, który rozpychając istniejący grunt tworzy przestrzeń, w której zostaje wykonana kolumna betonowa. Jest to uniwersalna i ekonomiczna technologia wzmacniania podłoża gruntowego, która może być stosowana niemal w każdych warunkach gruntowych, uwzględniając w tym grunty ściśliwe i organiczne (torfy, namuły, gytie). CMC Kolumny BMC Kolumny BMC to metoda wzmacniania podłoża gruntowego polegająca na wykonaniu sztywnych, betonowych kolumn zwieńczonych głowicą żwirową. Łączy ona zalety kolumn żwirowych i betonowych. Z jednej strony nie przesztywnia podłoża gruntowego, a z drugiej nie stwarza ryzyka wyboczenia lub wybrzuszenia kolumn. Ma to szczególne znaczenie w przypadku wzmacniania podłoża pod płytami fundamentowymi oraz niskimi nasypami. BMC Kolumny Podatne MSC Kolumny podatne Menarda MSC są zaawansowanym technicznie wariantem kolumn żwirowych i iniekcyjnych. Metoda MSC ma bardzo szerokie i uzasadnione ekonomicznie zastosowanie w przypadku występowania warstw gruntów słabych tj. torfów, namułów, gytii, gruntów spoistych. Kolumny podatne to optymalne rozwiązanie przy wzmacnianiu gruntu pod posadzki przemysłowe obiektów wielkopowierzchniowych oraz parkingi. MSC Kolumny Betonowe CFA Wiercenie kolumn CFA odbywa się za pomocą odpowiednio skonstruowanego świdra ciągłego z rdzeniem rurowym do tłoczenia mieszanki betonowej. Formowanie kolumny następuje w momencie podnoszenia świdra, z równoczesnym wydobyciem urobku pozostającego na świdrze. Ich zastosowanie jest szczególnie rekomendowane tam, gdzie występują duże obciążenia pionowe i poziome, we wszystkich rodzajach gruntu. CFA

20 Iniekcja Rozpychająca ISR Metoda wzmacniania podłoża gruntowego poprzez iniekcję rozpychającą ISR polega na wprowadzeniu pod odpowiednim ciśnieniem w grunt iniektu. Iniekt wypiera słaby grunt i następuje wymiana oraz wzmacnianie podłoża gruntowego. Iniekcja rozpychająca stosowana jest w sytuacji, gdy od powierzchni terenu zalegają grunty o średnich lub korzystnych parametrach, a pod nimi znajdują się grunty nienośne. iniekcja Jet Grouting JG Metoda Jet Grouting polega na wzmacnianiu gruntu poprzez wtłoczenie pod wysokim ciśnieniem zaczynu cementowego. Metoda ta wykorzystywana jest do wzmacniania gruntów organicznych, luźnych piasków i plastycznych gruntów spoistych, ale również wykonywane w tej technologii są poziome przesłony przeciwfiltracyjne. Jet Grouting stosowany jest również często jako podbicie istniejących fundamentów. jet-grouting Kolumny DSM Idea DSM oparta jest na koncepcji poprawiania właściwości wytrzymałościowych gruntów występujących w podłożu poprzez wymieszanie ich z medium wiążącym (np. zaczynem cementowym). Powstający w ten sposób tzw. cementogrunt charakteryzuje się znacznie wyższymi parametrami mechanicznymi i wytrzymałościowymi. Ze względu na brak przemieszczeń gruntu oraz brak wibracji podczas formowania, technologia ta doskonale nadaje się do wzmacniania podłoża w pobliżu istniejących budynków czy instalacji. DSM Kolumny Żwirowe SC Kolumny żwirowe wykonywane są poprzez pogrążanie wibratora przelotowego w gruncie, a następnie wprowadzaniu mieszanki kruszywa. Oprócz funkcji wzmacniania podłoża gruntowego, kolumny SC mogą być wykorzystywane jako kolumny drenażowe przyspieszające konsolidacje nasypów. SC wykonuje się często w gruntach spoistych, na których zaprojektowane zostały niskie nasypy drogowe lub powierzchnie hal i magazynów. SC

21 Wibroflotacja VF Technologia wibrowymiany realizowana jest przez wprowadzenie w grunt specjalnie skonstruowanego wibratora, który powoduje zagęszczenie gruntu. Proces ten wzmagany jest poprzez użycie wody lub powietrza podawanych pod dużym ciśnieniem. Metoda ma zastosowanie w szczególności w gruntach niespoistych: średnio i luźno zagęszczonych oraz o różnoziarnistej strukturze szkieletu. W piaskach i żwirach zastosowanie tej technologii skutkuje niemal natychmiastowym zagęszczeniem gruntu. Technologia często stosowana jako wzmocnienie pod obiekty o dużej powierzchni, hale, nabrzeża portowe, lotniska. wibroflotacja Dynamiczne Zagęszczanie DC Technologia DC polega na wykorzystaniu energii wywołanej upadkiem odpowiedniego ciężaru (tłuczka) z określonej wysokości do zagęszczenia gruntu niespoistego. Technika ta została wynaleziona i rozwinięta przez Luise Menarda. DC wykonuje się w niezagęszczonych gruntach niespoistych. Na skutek upadku tłuczka powstaje krater, który może być wypełniany kruszywem. Podobnie jak wymiana dynamiczna, DC również stosowane jest najczęściej pod posadzkami hal, magazynów, składowisk czy płytami lotnisk. DC Zagęszczanie Impulsowe RIC Prace wzmacniania podłoża gruntowego w technologii zagęszczania impulsowego polegają na uderzaniu, z niedużej wysokości, za to z dużą częstotliwością (40-60 uderzeń na minutę), obciążeniem na stopę o specjalnym kształcie. Powstałe w trakcie procesu zagłębienie wypełniane jest odpowiednio dobranym kruszywem. Jest to ekonomiczna i szybka metoda wzmacniania podłoża gruntowego dla gruntów niespoistych pod posadzkami hal, magazynów, składowisk oraz dla podbudowy parkingów. RIC Kolumny Wymiany Dynamicznej DR Technologia wymiany dynamicznej DR polega na wykonaniu w gruncie wielkośrednicowych kolumn. W tym celu wykorzystuje się urządzenia, które umożliwiają swobodny zrzut tzw. ubijaka z dużej wysokości w ściśle wytyczony punkt. Wykonane w ten sposób kolumny charakteryzują się wysoką wytrzymałością i małą odkształcalnością. Istnieje możliwość formowania kolumn z materiału uzyskanego z recyklingu (przekrusz betonowy, grubo-okruchowy żwir itp.). Wysoka wydajność tej metody, pozwala na zastosowanie jej pod posadzkami hal, magazynów, składowisk czy płyt lotnisk.

22 Kolumny Kombinowane MCC Technologia kolumn kombinowanych MCC uznawana jest za rozwiązanie pośrednie pomiędzy wibroflotacją, a kolumnami betonowymi. Jest to nowoczesna i ekonomiczna metoda wzmacniania podłoża gruntowego. Kolumny MCC dedykowane są w szczególności miejscom, gdzie pod warstwą gruntów nośnych występują grunty słabe i nienośne, podlegające wzmocnieniu. MCC Drenaż Pionowy VD Technologia drenażu pionowego polega na zainstalowaniu prefabrykowanych drenów w podłożu, które przyspieszają konsolidacje gruntów nieprzepuszczalnych. Dreny pionowe to płaskie, plastikowe, elastyczne przewody o przekroju okrągłym lub owalnym, które po zainstalowaniu w odpowiednim rozstawie, kilkadziesiąt razy zwiększają przepuszczalność podłoża. W celu przyśpieszenia konsolidacji, wraz z drenażem pionowym stosuje się tymczasowy nasyp przeciążający. Drenaż pionowy stosowany jest najczęściej w gruntach spoistych pod nasypami drogowymi lub parkingami. VD Konsolidacja Próżniowa MV Zasadnicza procedura technologii konsolidacji próżniowej polega na założeniu nieprzepuszczalnej membrany na powierzchni, na której zalegają grunty słabe, nieskonsolidowane. Pod membraną wytwarzane jest przez pompy ciśnienie o wartości ok. 100kN/m 2. Na skutek działania podciśnienia dochodzi do wytworzenia w gruncie izotropowej, przyspieszonej konsolidacji gruntów. Metoda MV stosowana jest najczęściej na obszarach nieskonsolidowanych gruntów, gdzie występują znaczne trudności techniczne lub ekonomiczne przy wykonaniu nasypu przeciążającego. MV Mikrowybuchy MMB Wzmocnienie podłoża gruntowego w technologii mikrowybuchów polega na zagęszczeniu gruntu dzięki energii wywołanej eksplozją ładunku pirotechnicznego. Ładunek instalowany w gruncie za pomocą odpowiedniej maszyny jest detonowany. Uwalniana jest wówczas fala uderzeniowa, która przyspiesza kompakcje materiału gruntowego. Mikrowybuchy stosowane mogą być pod nasypami drogowymi, powierzchniami magazynowymi hal, płytami lotnisk czy podbudowami parkingów. microblast
