mgr inż.tomasz Pradela Kolumny betonowe CMC, kolumny wymiany dynamicznej DR i kolumny MSC przykłady realizacji w Warszawie

Wielkość: px
Rozpocząć pokaz od strony:

Download "mgr inż.tomasz Pradela Kolumny betonowe CMC, kolumny wymiany dynamicznej DR i kolumny MSC przykłady realizacji w Warszawie"

Transkrypt

1 mgr inż.tomasz Pradela Kolumny betonowe CMC, kolumny wymiany dynamicznej DR i kolumny MSC przykłady realizacji w Warszawie

2 Zagadnienia Wzmocnienie podłoża gruntowego kolumnami DR - TRASA SIEKIERKOWSKA, Warszawa Wzmocnienie podłoża gruntowego kolumnami CMC ZESPÓŁ BYDYNKÓW przy ul.grójeckiej, Warszawa Wzmocnienie podłoża gruntowego kolumnami MSC - ZESPÓŁ BYDYNKÓW przy ul.bora Komorowskiego, Warszawa

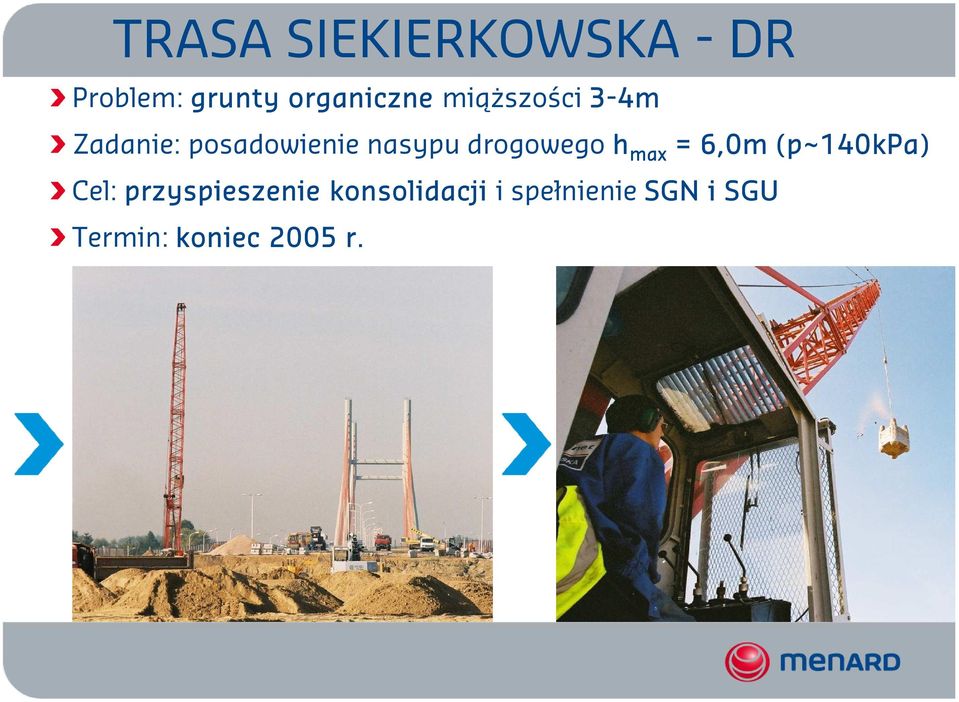

3 TRASA SIEKIERKOWSKA - DR Problem: grunty organiczne miąższości 3-4m Zadanie: posadowienie nasypu drogowego h max = 6,0m (p~140kpa) max Cel: przyspieszenie konsolidacji i spełnienie SGN i SGU Termin: koniec 2005 r.

4 TRASA SIEKIERKOWSKA - DR Warunki gruntowo wodne: warstwa III glina pylasta I L =0,25 0,49 warstwa II namuły I L =0,6; w n = 70% warstwa V piaski I D = 0,5-0,65

5 TRASA SIEKIERKOWSKA - DR Koncepcja wykonania 5-6 m do 140 kpa Współczynnik wymiany gruntu: τ = A A kol gr = 3,14 25 = 0,1257 Materiał kolumn: kruszony beton + pospółka (1/3)

6 TRASA SIEKIERKOWSKA - DR Technologia wymiany dynamicznej

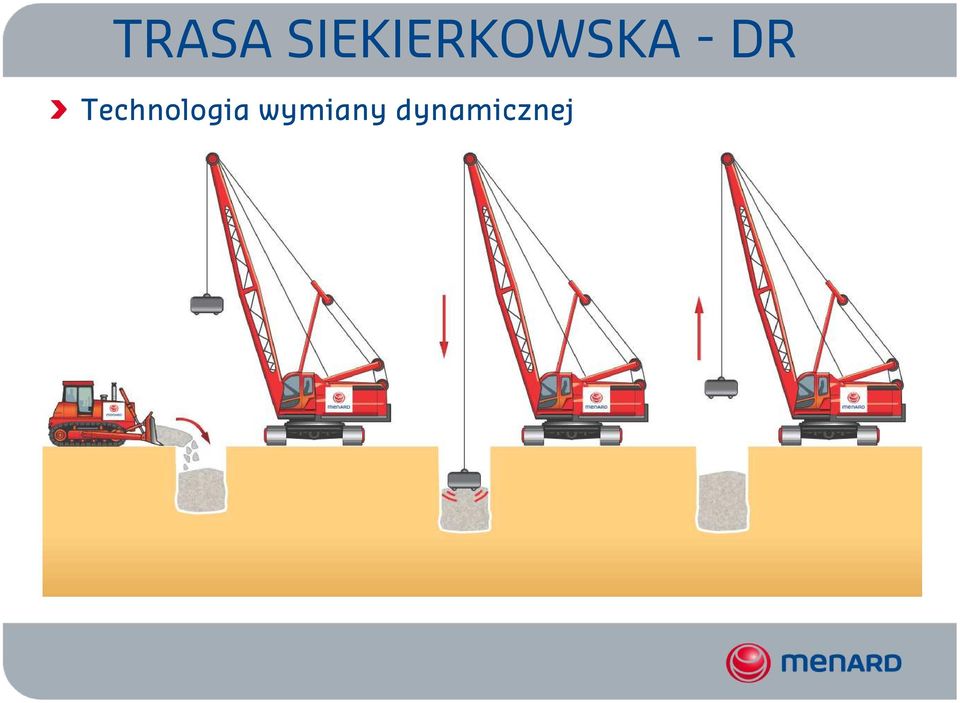

7 TRASA SIEKIERKOWSKA - DR Technologia wymiany dynamicznej

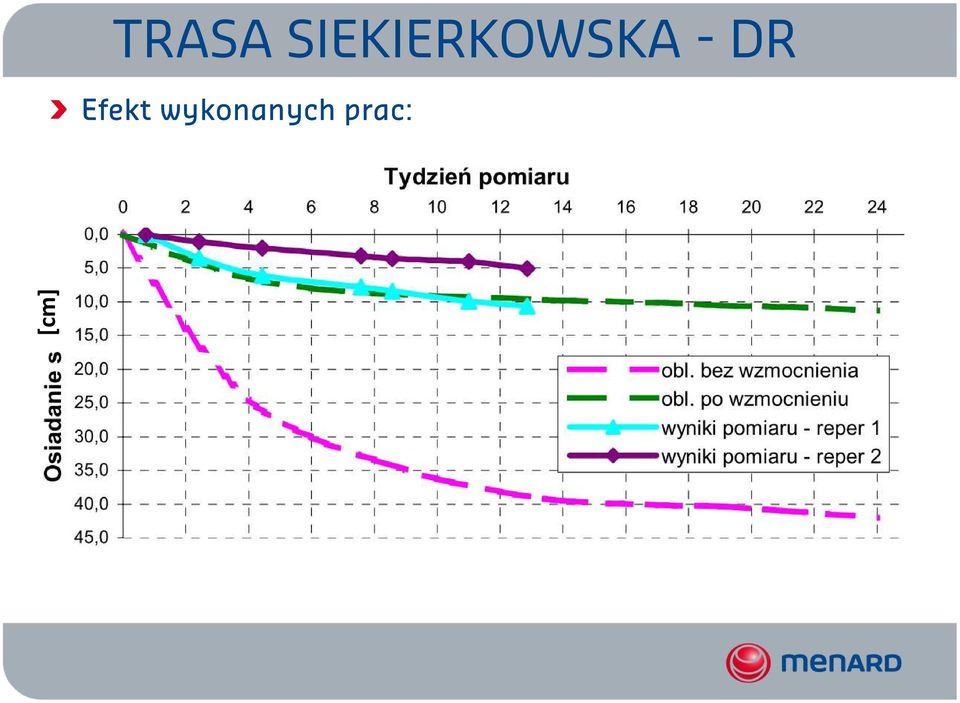

8 TRASA SIEKIERKOWSKA - DR Efekt wykonanych prac: [cm]

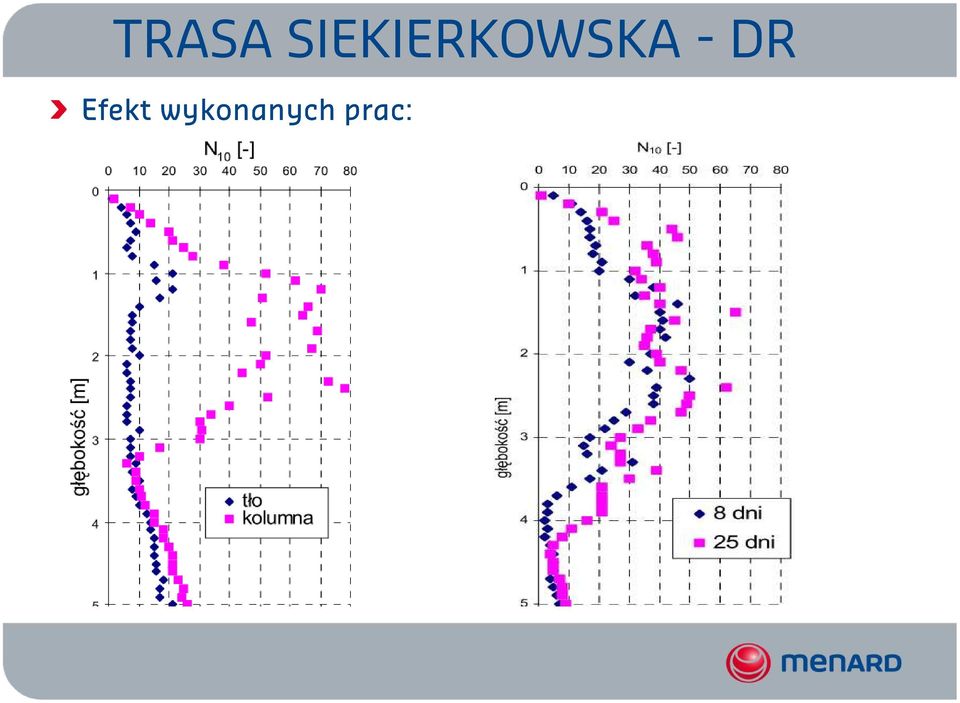

9 TRASA SIEKIERKOWSKA - DR Efekt wykonanych prac:

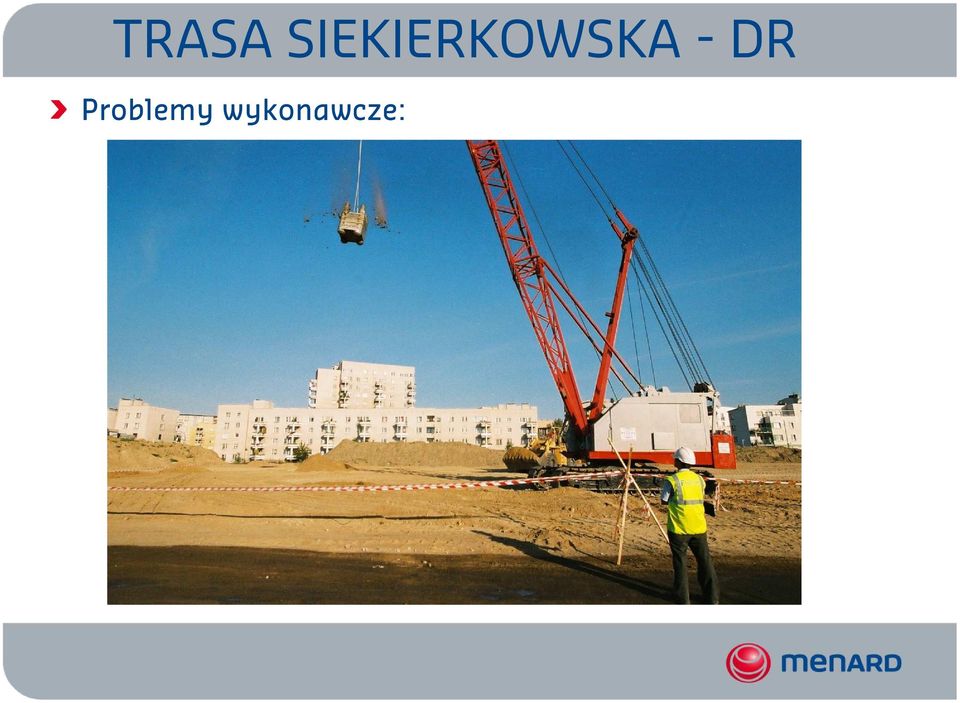

10 TRASA SIEKIERKOWSKA - DR Problemy wykonawcze:

11 TRASA SIEKIERKOWSKA - DR W przypadku pracy w mniejszej odległości (niż 30 m) od istniejącego obiektu budowlanego należy zastosować następujące metody: przeprowadzić inwentaryzację stanu technicznego obiektu, wykonać rów tłumiący drgania na głębokość poniżej ZWG przeprowadzić pomiar drgań obiektu budowlanego, W razie konieczność należy zmodyfikować lokalnie metodę wykonywania kolumn w tym: ograniczyć energię uderzenia, zwiększyć całkowitą liczbę uderzeń, ewentualnie wykonać wstępne wybranie gruntu pod kolumną metoda bagrowania w celu ograniczenia energii niezbędnej do zagłębienia dna kolumny.

12 ZESPÓŁ BYDUNKÓW - CMC Problem: grunty organiczne (gytie, namuły) miąższości 8-10m Zadanie: posadowienie XII piętrowego budynku (p max = 400kPa) Cel: spełnienie SGN i SGU Termin: kwiecień/maj 2007 r.

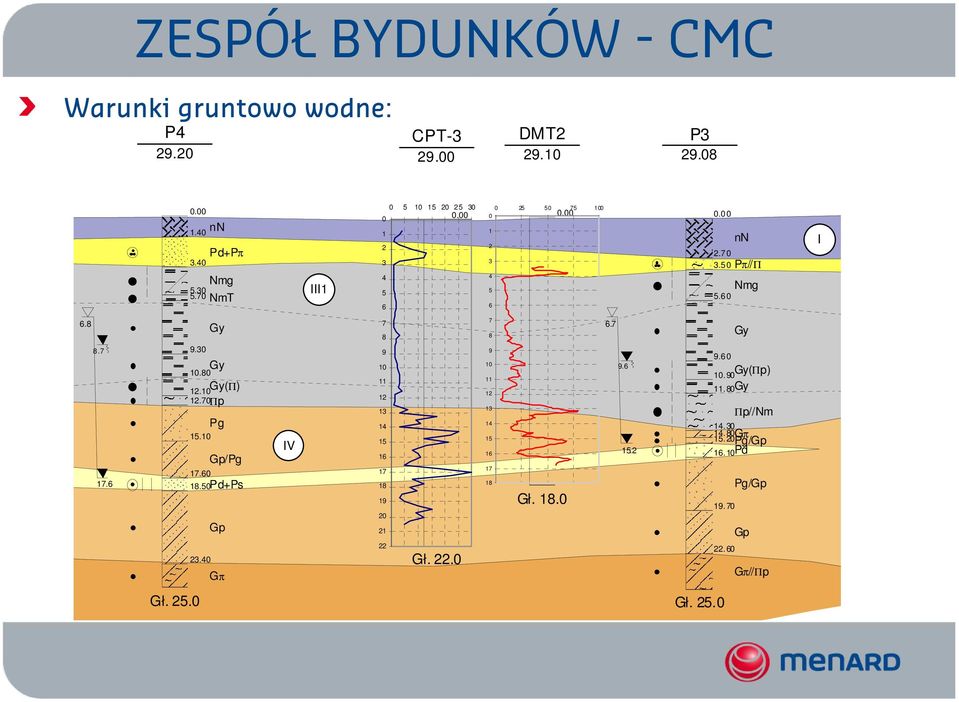

13 ZESPÓŁ BYDUNKÓW - CMC Warunki gruntowo wodne: P CPT DMT P nn 1.40 Pd+Pπ 3.40 Nmg NmT III nn Pπ//Π Nmg I Gy Gy Gy(Π) 12.70Πp Pg Gp/Pg Pd+Ps Gp Gπ IV Gł Gł Gy Gy(Πp) Gy Πp//Nm Gπ Pg/Gp Pd Pg/Gp Gp Gπ//Πp Gł Gł. 25.0

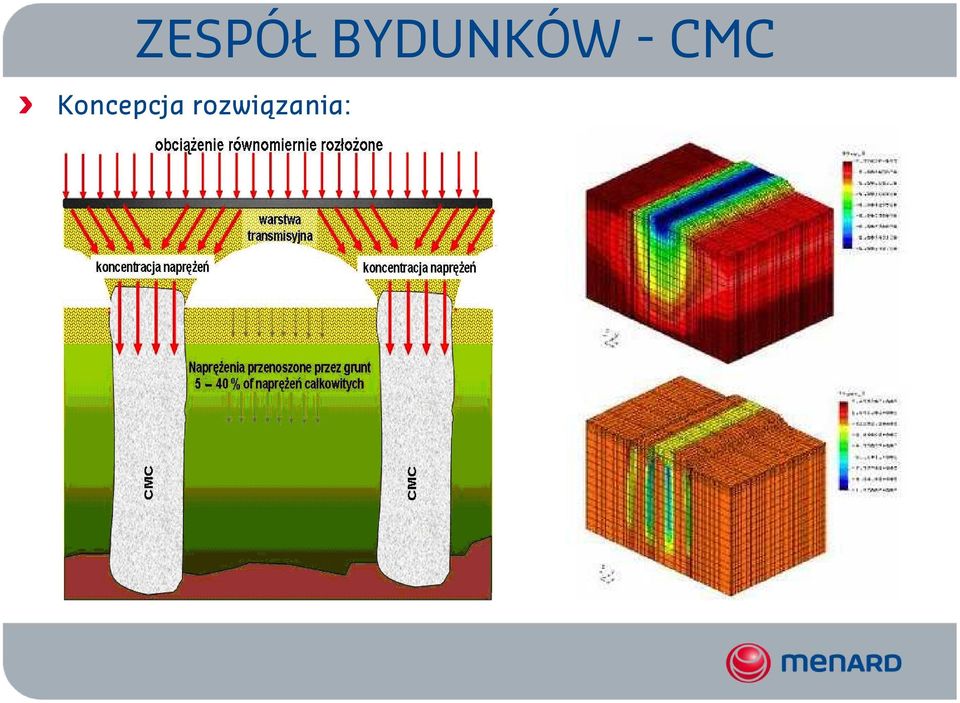

14 ZESPÓŁ BYDUNKÓW - CMC Koncepcja rozwiązania:

15 ZESPÓŁ BYDUNKÓW - CMC Technologia kolumn betonowych CMC:

16 ZESPÓŁ BYDUNKÓW - CMC Przed realizacją wykonano próbne obciążenie podłoża bez wzmocnienia i po wykonaniu wzmocnienia

17 ZESPÓŁ BYDUNKÓW - CMC Przed realizacją wykonano próbne obciążenie podłoża bez wzmocnienia i po wykonaniu wzmocnienia

18 ZESPÓŁ BYDUNKÓW - CMC Realizacja: Obszar realizacji został podzielony na 5 stref obciążeń dla których dobrano rozstaw kolumn B11 B37 B17 B41 B22 B45 B81 B281 B298 B280 B299 B277 B617 B610 B618 B609 B512 B533 B514 B534 B513 B498 B501 B499 B500 B71 B300 B282 B301 B283 B279 B611 B619 B612 B620 B535 B515 B537 B516 B536 B503 B524 B504 B523 B8 B35 B13 B39 B20 B43 B25 B82 B284 B302 B285 B303 B278 B621 B628 B622 B627 B517 B539 B518 B538 B519 B526 B506 B525 B505 B15 B10 B36 B16 B40 B21 B44 B72 B305 B288 B306 B286 B304 B629 B624 B630 B623 B647 B520 B540 B521 B527 B690 B697 B689 B698 B7 B27 B12 B29 B18 B31 B23 B83 B289 B307 B290 B308 B287 B625 B631 B626 B632 B699 B648 B671 B649 B670 B699 B691 B698 B692 B2a B4a B6a B8a B10a B12a B33 B6 B73 B310 B293 B311 B291 B309 B633 B640 B634 B639 B652 B673 B651 B672 B650 B695 B700 B694 B693 B1 B26 B2 B28 B3 B30 B4 B34 B84 B294 B312 B295 B313 B292 B641 B636 B642 B635 B674 B654 B675a B655 B675 B702 B703 B701 B1a B3a B5a B7a B9a B11a B32 B5 B315 B297 B316 B296 B314 B637 B644 B638 B643 B653 B678 B657 B676 B656 B705 B706 B704 B74 B317 B318 B319 B320 B321 B559 B563 B574 B566 B579 B679 B658 B680 B660 B677 B708 B707 B541 B552 B545 B556 B549 B572 B565 B576 B569 B659 B682 B662 B681 B661 B710 B709 B1040b B1041b B1042b B551 B544 B555 B548 B560 B562 B575 B568 B580 B685 B664 B683 B665 B684 B711 B542 B553 B546 B557 B550 B571 B564 B577 B570 B663 B687 B668 B686 B666 B712 B1043b B1044b B1045b B1055b B543 B554 B547 B558 B561 B573 B567 B578 B645 B646 B667 B996b B581 B584 B586 B592 B599 B604 B715 B716 B714 B717 B713 B1047b B1046b B1057b B1056b B582 B585 B588 B595 B602 B600 B718 B722 B719 B721 B720 B1003b B583 B587 B593 B598 B603 B726 B725 B724 B723 B1049b B1058b B1050b B1054b B1053b B589 B596 B601 B597 B729 B728 B727 B1002b B1004b B590 B594 B591 B731 B730 B1048b B1059b B1060b B1052b B1051b B732 B733 B734 B1001b B999b B735 A1370b A1367b A1364b A1361b A1358b A1355b A1436b A1439b A1433b A1323b A1369b A1366b A1363b A1360b A1356b A1354b A1437b A1440b A1434b A1320b A1321b A1368b A1365b A1362b A1359b A1357b A1353b A1438b A1441b A1435b A1322b A1338b A1339b A1342b A1345b A1348b A1351b A1397b A1399b A1401b

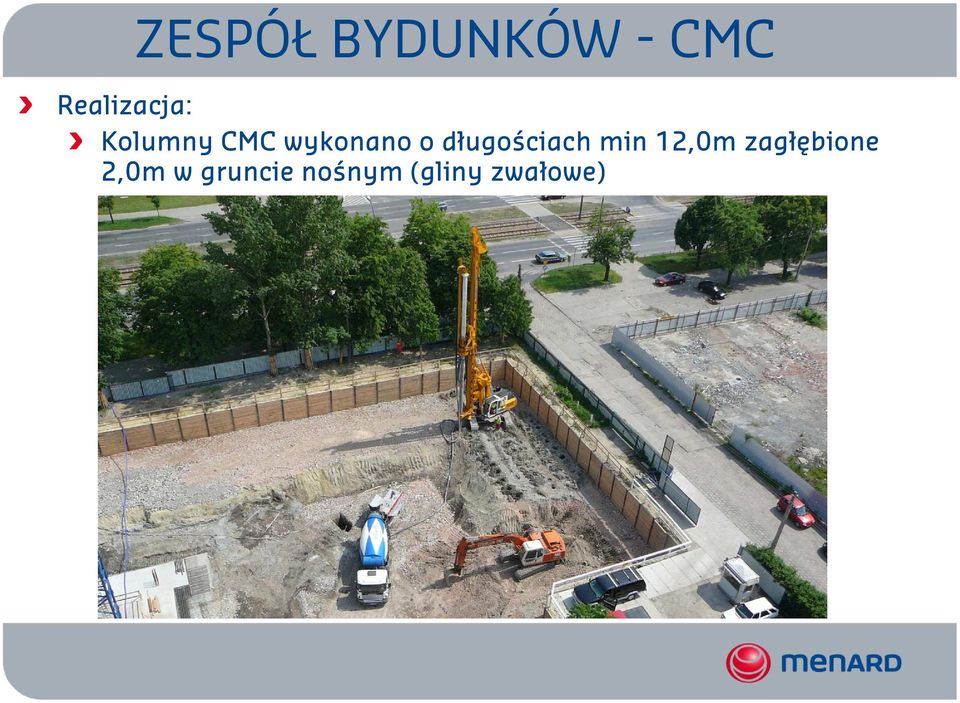

19 ZESPÓŁ BYDUNKÓW - CMC Realizacja: Kolumny CMC wykonano o długościach min 12,0m zagłębione 2,0m w gruncie nośnym (gliny zwałowe)

20 ZESPÓŁ BYDUNKÓW - CMC Efekt wykonanych prac:

21 ZESPÓŁ BYDUNKÓW - CMC Efekt wykonanych prac: Prowadzony monitoring osiadań w trakcie budowy obiektu wykazał max osiadania na poziomie 23,3 mm

22 ZESPÓŁ BYDUNKÓW - CMC Efekt wykonanych prac:

23 ZESPÓŁ BYDUNKÓW - MSC Problem: grunty słabonośne (pyły) miąższości 2,0-4,0m Zadanie: posadowienie VII piętrowego budynku (p max = 200kPa) Cel: spełnienie SGN i SGU Termin: maj/czerwiec 2012 r.

24 ZESPÓŁ BYDUNKÓW - MSC Warunki gruntowo wodne:

25 ZESPÓŁ BYDUNKÓW - MSC Koncepcja rozwiązania:

26 ZESPÓŁ BYDUNKÓW - MSC Technologia kolumn podatnych MSC (Menard Susceptible Column):

27 ZESPÓŁ BYDUNKÓW - MSC Realizacja: Długości wykonanych kolumn MSC od 2,0 do 5,0m zagłębione 1,5m w gruncie nośnym (piaski)

28 ZESPÓŁ BYDUNKÓW - MSC Realizacja: Przyjęte rozstawy kolumn MSC od 1,4 x 1,4 do 1,8 na 1,8m

29 ZESPÓŁ BYDUNKÓW - MSC Efekt wykonanych prac: 0,00 Obciążenie próbne kolumny MSC nr 915 Siła pionowa [kn] ,50 1,00 Odkształcenie [mm] 1,50 2,00 2,50 3,00 3,50 4,00 4,50 Kolumna MSC średnicy D = 320mm, długość L = 3,5m, beton C30/37

30 ZESPÓŁ BYDUNKÓW - MSC Efekt wykonanych prac:

31 MENARD z gruntu innowacyjni DZIĘKUJĘ ZA UWAGĘ Tomasz Pradela tel , tpradela@menard.pl
