1

2 Spis treści 1 - Wprowadzenie 3 O programie Navicat Data Modeler 3 Instalacja 4 Umowa licencyjna Interfejs użytkownika 18 Okno powitalne 18 Okno główne Navicat Cloud 22 O usłudze Navicat Cloud 22 Zarządzanie Navicat Cloud Model fizyczny 27 Tworzenie modelu fizycznego 27 Dodawanie tabeli 27 Widoki 29 Dodawanie widoku 29 Kreator widoków 31 Edytor definicji 32 Dodawanie klucza obcego Model logiczny 35 Tworzenie modelu logicznego 35 Dodawanie bloku w modelu logicznym 35 Dodawanie relacji w modelu logicznym Model konceptualny 39 Tworzenie modelu konceptualnego 39 Dodawanie bloku w modelu konceptualnym 39 Dodawanie relacji w modelu konceptualnym Diagram 42 Obszar roboczy diagramu 42 Dodawanie etykiet 43 Dodawanie notatek 43 Dodawanie obrazów 44 Dodawanie kształtów 45 Dodawanie warstw Odwzorowanie bazy danych w modelu (dostępne tylko w pełnej wersji) 48 Import z bazy danych 48 Połączenia z bazą danych 49 Tworzenie połączenia na serwerze 49 Ustawienia ogólne 49 Ustawienia zaawansowane 53 Ustawienia SSL 53 1

3 Ustawienia SSH 54 Ustawienia HTTP 55 Połączenia ODBC Zapis do bazy danych (dostępne tylko w pełnej wersji) 58 Zapis w bazie danych 58 Synchronizuj do bazy danych 58 Eksport SQL Pozostałe narzędzia 63 Dodatkowe funkcje programu 63 Konwersja modelu 63 Rozmieść automatycznie (dostępne tylko w pełnej wersji) 63 Wydruk modelu 64 Filtr obiektów 64 Tryb pełnoekranowy Konfiguracja 66 Ustawienia preferencji 66 Preferencje ogólne 66 Preferencje zakładek 66 Ustawienia czcionek 67 Preferencje edytora SQL 67 Preferencje modelu 67 Ustawienia ścieżek 68 Ustawienia środowiskowe Porady i podpowiedzi 70 Dodatkowe wskazówki dla modelowania Skróty klawiaturowe 72 Skróty klawiaturowe 72 2

4 1 - Wprowadzenie O programie Navicat Data Modeler Navicat Data Modeler jest zaawansowanym i prostym w obsłudze interfejsem graficznym służącym modelowaniu bazy danych. Pozwala dowolnie tworzyć i łączyć struktury danych, odwzorować istniejące struktury danych, tworzyć skrypty SQL oraz eksportować modele do postaci obrazów, i wiele więcej. Navicat Data Modeler dostępny jest dla trzech systemów operacyjnych - Microsoft Windows, Mac OS X oraz Linuks. Główne zalety programu: Tworzenie i zarządzanie modelem konceptualnym/logicznym/fizycznym. Obsługa wielu baz danych: MySQL, MariaDB, Oracle, PostgreSQL, SQLite oraz SQL Server (w tym Amazon RDS oraz Amazon Redshift). Odwzorowanie schematu, bazy danych, tabel lub widoków w modelu. Eksport modelu fizycznego do struktury jako plik wykonawczy SQL lub do bazy danych / schematu. Bezpośrednie tworzenie i edycja struktur tabel. Obsługa Navicat Cloud. Aby uzyskać więcej informacji przejdź do naszej strony: Wymagania systemowe Okna Microsoft Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Server 2008, Server 2012, Server 2016 macos Mac OS X Yosemite, Mac OS X El Capitan, macos Sierra, macos High Sierra Linux Ubuntu 12.04, Ubuntu 14.04, Ubuntu 16.04, Ubuntu 18.04, CentOS 6.7, CentOS 7, Fedora 22, Fedora 23, Fedora 26, Linux Mint 13, Linux Mint 17.3, opensuse 13.2, opensuse 42.1, Debian 9 Obsługiwane bazy danych MySQL , 4.0, 4.1, 5.0, 5.1, 5.5, 5.6 MariaDB - 5.1, 5.2, 5.3, 5.5, 10.0 SQL Server , 2005, 2008, 2008 R2, 2012, 2014 oraz SQL Azure 3

5 Oracle - 8i, 9i Release 1, 9i Release 2, 10g Release 1, 10g Release 2, 11g Release 1, 11g Release 2, 12c Release 1 PostgreSQL - 7.3, 7.4, 8.0, 8.1, 8.2, 8.3, 8.4, 9.0, 9.1, 9.2, 9.3, 9.4 SQLite 3 Instalacja Zamknij wszystkie działające aplikacje aby przyśpieszyć proces instalacji programu Navicat. Uwaga: Użytkownicy, którzy chcą aktywować wersje testowa programu muszą podać jedynie Klucz licencji (16 znaków) w oknie aktywacji licencji. Instalacja wersji pobieranej 1. Pobierz Navicat Data Modeler dla Mac OS X. 2. Otwórz.dmg. 3. Przeciągnij aplikację Navicat Data Modeler do katalogu aplikacji. 4. Po zakończeniu instalacji podaj Klucz licencji (16 znaków) w oknie aktywacji licencji oraz użyj przycisku Aktywuj aby aktywować klucz online. Instalacja programu z płyty CD 1. Włóż płytę CD z programem Navicat Data Modeler do napędu CD-ROM. 2. Otwórz.dmg. 3. Przeciągnij aplikację Navicat Data Modeler do katalogu aplikacji. 4. Po zakończeniu instalacji podaj Klucz licencji (16 znaków) w oknie aktywacji licencji oraz użyj przycisku Aktywuj aby aktywować klucz online. Przenoszenie ustawień programu Navicat Data Modeler do nowego komputera 1. W programie Navicat Data Modeler wybierz polcenie Navicat Data Modeler -> Licencja z menu głównego oraz kliknij na Deaktywacja aby deaktywować klucz online. 2. Odinstaluj program Navicat Data Modeler ze starego komputera. 3. Zainstaluj program Navicat Data Modeler na nowym komputerze. Aktualizuj program Navicat Data Modeler Jeśli chcesz zaktualizować program Navicat Data Modeler do najnowszej wersji, wybierz polecenie Navicat Data Modeler -> Sprawdź aktualizacje aby uruchomić narzędzie aktualizacji, które sprawdzi aktualnie zainstalowaną 4

6 wersję programu Navicat Data Modeler i wyświetli odpowiedni komunikat, jeśli jest dostępna nowsza wersja. Ustawienia oraz pliki użytkownika nie zostaną utracone ani zmienione po zainstalowaniu nowszej wersji programu. Możesz również skorzystać z panelu Dział Obsługi Klienta aby pobrać najnowszą wersję. Umowa licencyjna Uwaga: Aby wyświetlić postanowienia licencyjne Navicat Cloud kliknij na tutaj. UWAGA: NINIEJSZA UMOWA LICENCYJNA UŻYTKOWNIKA OPROGRAMOWANIA ("Umowa licencyjna") STANOWI PRAWNIE WIĄŻĄCĄ UMOWĘ POMIĘDZY LICENCJOBIORCĄ (OSOBĄ FIZYCZNĄ LUB PRAWNĄ) I PRODUCENTEM ("Producent") FIRMĄ PREMIUMSOFT CYBERTECH LTD. OPROGRAMOWANIE CHRONIONE JEST PRAWEM AUTORSKIM, POSTANOWIENIAMI UMÓW MIĘDZYNARODOWYCH O PRAWACH AUTORSKICH, ORAZ INNYM USTAWODASTWEM I UMOWAMI MIĘDZYNARODOWYMI O OCHRONIE PRAW WŁASNOŚCI INTELEKTUALNEJ. NALEŻY PRZECZYTAĆ DOKŁADNIE NINIEJSZE POSTANOWIENIA PRZED ZAKOŃCZENIEM PROCESU INSTALACJI ORAZ PRZED ROZPOCZĘCIEM UŻYWAIA OPROGRAMOWANIA OBJĘTEGO NINEJSZĄ UMOWĄ. POPRZEZ INSTALACJĘ ORAZ UŻYCIE OPROGRAMOWANIA LICENCJOBIORCA ZGADZA SIĘ PRZESTRZEGAĆ UMOWY LICENCYJNEJ. JEŚLI LICENCJOBIORCA NIE ZGADZA SIĘ PRZESTRZEGAĆ UMOWY LICENCYJNEJ, NIE MA PRAWA DO INSTALOWANIA LUB UŻYWANIA OPROGRAMOWANIA. LICENCJOBIORCA MOŻE NATOMIAST ZWRÓCIĆ OPROGRAMOWANIE DO MIEJSCA, GDZIE ZOSTAŁO ONO NABYTE, W ZAMIAN ZA ZWROT ZAPŁACONEJ KWOTY W PEŁNEJ WYSOKOŚCI. 1. Definicje a. "Wersja niekomercyjna" oznacza wersję oprogramowania, które może być użyte jedynie przez i) jednostki indywidualne i osoby prywante i nie może być używane przez firmy, partnerów lub inne organizacje komercyjne, ii) studentów, nauczycieli oraz instytucje edukacyjne, iii) organizacje niedochodowe lub charytatywne. W ninejszym znaczeniu "instytucja edukacyjna" oznacza szkołę prywatną lub publiczną, koledż, szkołę wyższą oraz licea. Organizacja niedochodowa oznacza organizację działającą w celach niekomercyjnych. b. "Wersja nie na sprzedaż (NFR lub NDO)" oznacza oprgoramowanie, które nie może zostać odsprzedane i może być używane jedynie przez nabywcę oprogramowania. c. "PremiumSoft" oznacza firmę PREMIUMSOFT CYBERTECH LTD. d. "Oprogramowanie" oznacza dowolny produkt firmy PremiumSoft oraz produkty innych firm w każdym przypadku, kiedy PremiumSoft dołącza odpowiednią dokumentację, dowolnego typu dane, materiały lub dokumentacje elektroniczną. e. "Niezarejestrowana wersja", "Wersja testowa" oznaczają wersję testową Oprogramowania, niezarejestrowaną, którą licencjobiorca może używać przez 14 kolejnych dni od daty zainstalowania w celach sprawdzenia Oprogramowania. Po upłynięciu 14 dni, jeśli licencjobiorca nie zdecyduje się na zakup oprogramowania, jest zobowiązany do natychmiastoweo usunięcia wersji niezarejestrowanej. 5

7 f. "Navicat Essentials" jest to okrojona wersja programu, którą można wykorzystać w celach komercyjnych. 2. Pozwolenia licencji Niniejsza umowa zezewala Licencjobiorcy: a. Za wyjątkiem sytuacji określonej w sekcji 2(b) Licencjobiorca ma prawo do zainstalowania i wykorzystywania Oprogramowania tylko na jednym komputerze lub na kmputerze zdalnym (takim jak serwer lub innym komputerze w sieci lokalnej, ale z zastrzeżeniem, że jedna licencja Oprogramowania zostanie użyta tylko na jednym z wymienionych rodzajów instalacji). Dla wszystkich przypadków nie oreślonych w sekcji 2(b) licencja Oprogramowania nie może być współdzielona na różnych komputerów, nie może być zainstalowana jednocześnie na różnych komputerach. b. Dodatkowo odnośnie sekcji 2(a), pojedyńcza kopia Oprogramowania (dalej w niniejszym rozdzialen nazywana jako "komputer główny") może zostać zainstalowana na komputerze przenośnym lub innym komputerze domowym pod warunkiem, że: A. druga kopia Oprogramowania na komputerze przenośnym lub domowym (i) nie jest wykorzystywana w jednym czasie na komputerze przenośnym lub domowym oraz komputerze głównym (ii) jest użytkowana przez Licencjobiorcę B. druga kopia Oprogramowania nie będzie zainstalowana na komputerze przenośnym lub domowym, jeśli komputer główny nie zawiera zainstalowanego Oprogramowania c. Jeśli Oprogramowanie firmy PremiumSoft dostarczane jest w pakiecie poprzez inną firmę lub partnera PremiumSoft (dalej zwane "Pakiet"), licencja na Pakiet udzielana jest jedynie na pojedyńczy produkt Oprogramowania oraz dozwolone jest dokonanie instalacji tylko na jednym komputerze Licencjobiorcy. d. Licencjobiorca ma prawo do wykonania jednej kopii zapasowej Oprogramowania, jednakże wraz z wykonywnaniem kopii zapasowej należy dołączyć wszelki informacje prawne odnośnie Oprogramowania oraz identyczną kopię zasobów Oprogramowania. Jeśli nie określono inaczej, zabroniona jest sprzedaż lub przekazanie osobie trzeciej zawartości kopii zapasowej. e. Licencjobiorca przyjmuje do wiadomości i zgadza się, że firma PremiumSoft bez uprzedzenia może zweryfikować zgodność postanowień Umowy licencyjnej z wykorzystaniem Oprogramowania przez Licencjobiorcę. Licencjobiorca zobowiązuje się do przekazania wszystkich niezbędnych w tym celu informacji. f. Niniejsza licencja udzielana jest Licencjobiorcy niewyłącznie. 3. Ograniczenia licencji a. Za wyjątkiem postanowień w sekcji 2, zabronione jest kopiowanie lub rozpowszechnianie w jakiejkolwiek formie Oprogramowania. 6

8 b. Zabronione jest korzystanie z jakichkolwiek z technik odtwarzania kodu źródłowego, dekompilacji, dezasemblacji lub w jakiejkolwiek innej formie odkrywanie kodu źródłowego Oprogramowania. c. Jeśli nie określono inaczej, nie masz prawa do sprezdaży, wypożyczania lub współdzielenia z innymi użytkownikami Oprogramowania. d. Za wyjątkiem Wersji testowej, Wersji niekomercyjnej Lite oraz Wersji nie do sprzedaży (NFR lub NDO) masz prawo przenieść wszelkie postanowienia niniejszej Umowy licencyjnej na osobę trzecią za pośrednictwem sprzedaży lub przekazania Oprogramowania pod warunkiem przekazania wszelkich posiadanych zasobów (w tym kopii zapasowych, nośników zawierających jakiekolwiek elementy Oprogramowania, klucza licencyjnego) oraz jeśli osoba, której następuje sprzedaż lub przekazanie zgadza się z postanowieniami niniejszej Umowy licencyjnej. Zabroniona jest sprzedaż lub przekazanie osobie trzeciej oprogramowania określonego jako Wersja testowa, Wersja niekomercyjna Lite oraz Wersja nie do sprzedaży (NFR lub NDO). e. Jeśli nie określono inaczej, odtwarzanie ("reverse engeniering"), modyfikacja lub dekompilacja Oprogramowania jest zabroniona. f. Wersje niekomercyjne oprogramowania nie mogą być wykorzystywane w celach komercyjnych, a także nie mogą być dołączane do żadnego oprogramowania komercyjnego. g. Jeśli nie określono inaczej, zabronione jest A. instalowanie Oprogramowania w Wersji testowej lub Wersji niekomercyjnej Lite na większej liczbie komputerów niż jeden komputer B. pobieranie Oprogramowania w Wersji testowej lub Wersji niekomercyjnej Lite wielokrotnie pod nazwą różnych użytkowników (dozwolone jest tylko jednokrotnie pobranie Wersji testowej lub Wersji niekomercyjnej Lite) C. modyfikowanie zasobów systemu operacyjnego w jakiejkolwiek formie powodującej przedłużenie Wersji testowej po upływie 30 dni od daty pierwszego zainstalowania Oprogramowania D. przekazywania w jakiekolwiek formie informacji o wydajności i testach Oprogramowania do osób trzecich, lub E. wykorzystywania w jakiekolwiek formie, za wyjątkiem celów testowych Oprogramowania, wyników otrzymanych przy użyciu Wersji testowej, ponadto zabronione jest wykorzystywanie Wersji testowej oraz Wersji niekomercyjnej Lite w jakichkolwiek celach komercyjnych h. Dozwolone jest użycie jedynie Wersji nie do sprzedaży w celach sprawdzenia Oprogramowania. i. Możliwe jest otrzymanie Oprogramowania na wielu nośnikach danych, jednakże dozwolona jest instalacja i wykorzystanie tylko jednego z nośników. 7

9 j. Możliwe jest otrzymanie Oprogramowania w wersjach dla różnych systemów operacyjnych, jednakże dozwolone jest dokonanie instalacji tylko jednej z wybranej wersji tylko dla jednego wybranego systemu operacyjnego. k. Zabronione jest wykorzystywanie w jakikolwiek sposób Oprogramowania w celach tworzenia własnej aplikacji zawierającej zbliżoną lub identyczną funkcjonalność do Oprogramowania. l. PremiumSoft ma prawo rozwiązać niniejszą Umowę licencyjną bez uszczerbku dla innych uprawnień, jeśli Licencjobiorca nie przestrzega jej warunków. W takim wypadku Licencjobiorca jest zobowiązany do zniszczenia wszystkich kopii Oprogramowania i jego części składowych oraz do usunięcia Oprogramowania. m. Do oprogramowania może być dołączona biblioteka OCI (Oracle Instant Client). Licencjobiorca zobowiązuje się, że 1. nie będzie wykorzystywał biblioteki Oracle Instant Client w inny sposób, niż określony w ramach niniejszej Umowy licencyjnej 2. nie będzie przekazywał osobom trzecim dołączonych do Oprogramowania zasobów powiązanych z biblioteką Oracle Instant Client, w tym: a. nie będzie udostępniał w jakikolwiek sposób bibliotek Oracle Instant Client osobom trzecim do użytku publicznego lub prywatnego b. nie będzie używał biblioteki Oracle Instant Client wraz z oprogramowaniem innym, niż objętym niniejszą Umową licencyjną 3. nie będzie w całości lub w części kopiował i reprodukował, tłumaczył, dokonywał inżynierii wstecznej, pozyskiwał kodu, modyfikował, demontował, dekompilował biblioteki Oracle Instant Client 4. nie będzie uszkadzał w jakikolwiek sposób bibliotek Oracle Instant Client i zwracał ich do dostawcy jako uszkodzone, szczególnie po zakończeniu obowiązywania niniejszej Umowy licencyjnej 5. nie będzie publikował żadnych testów dotyczących wydajności biblioteki Oracle Instant Client 6. będzie przestrzegał wszelkich postanowień prawa autorskiego Stanów Zjednoczonych Ameryki, traktatami międzynarodowymi i innymi przepisami, którymi objęte są biblioteki Oracle Instant Client 7. udzieli zgody firmie PremiumSoft do wykonania kontroli zgodności postanowień niniejszej Umowy licencyjnej z wykorzystaniem bibliotek Oracle Instant Client przez Licencjobiorcę 4. Aktualizacje 8

10 Użytkowanie Oprogramowania dostarczonego przez firmę PremiumSoft jako uaktualnienie, aktualizacja lub nowa wersja (łącznie nazywane "Aktualizacją") wymaga posiadania licencji na oryginalne Oprogramowanie podlegające aktualizacji. W zakresie, w jakim Niniejsza Umowa licencyjna ma zastosowanie do wszelkich Aktualizacji, o ile firma PremiumSoft nie przedstawi innych warunków wraz z Aktualizacją. W przypadku niezgodności pomiędzy niniejszą Umową licencyjną, a innymi warunkami dołączonymi do Aktualizacji, obowiązywać będa postanowienia określone w Aktualizacji. 5. Własność Wszelkie tytuły, prawa własności i prawa własności intelektualnej związane z Oprogramowaniem (wszelkie znaki towarowe i wszystkie inne materiały nie określone jako własność firmy trzeciej, a dostarczone wraz z Oprogramowaniem) są własnością lub są licencjonowane przez firmę PremiumSoft. Oprogramowanie chronione jest prawem autorskim. 6. Zastrzeżenie gwarancji i ograniczenie odpowiedzialności a. Za wyjątkiem Wersji testowej oraz Wersji niekomercyjnej Lite firma PremiumSoft dla okresu 30 dni od daty zakupu Oprogramowania (datą zakupu jest data widniejąca na potwierdzeniu zamówienia) gwarantuje, że wszystkie zasoby, które Licencjobiorca otrzyma od firmy PremiumSoft będą bezpieczne, nie będą zawierały wirusów ani innych zagrożeń i/lub programów służących do kradzieży poufnych informacji od Licencjobiorcy. Firma PremiumSoft ponadto nie udziela żadnego rodzaju gwarancji na Oprogramowanie. Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest". b. PremiumSoft nie udziela żadnej gwarancji dla Wersji testowej Wersji niekomercyjnej Lite oraz werji nie do sprzedaży (NFR lub NDO). Wersje testowe oraz Wersja niekomercyjna Lite dostarczana jest w formie nie do sprzedaży (NFR lub NDO, czyli oprogramowanie nie może zostać odsprzedane, ani przekazane osobie trzeciej) oraz dostarczana jest w formie "tak jak jest". c. Za wyjątkiem postanowień niniejszej Umowy licencyjnej Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest" oraz firma PremiumSoft nie udziela na nie żadnego rodzaju gwarancji. Firma PremiumSoft nie może udzielić i nie udziela gwarancji na działanie lub wyniki, jakie Licencjobiorca może uzyskać, korzystając z Oprogramowania. Ponadto PremiumSoft nie zapewnia, że Oprogramowanie nie będzie zawierało błędów lub uchybień lub będzie funkcjonowało bezbłędnie. Tymbardziej firma PremiumSoft nie bierze odpowiedzialności za żaden składnik firmy trzeciej, który został dołączony do Oprogramowania. d. Jeśli prawo danego państwa lub terytorium wymaga udzielenia gwarancji Oprogramowania, wówczas wszelkie gwarancje oraz postanowienia Umowy licencyjnej obowiązują przez kolejnych 30 dni od daty pierwszej instalacji Oprogramowania. e. Żadne ustne, pisemne informacje i/lub zapewnienia ze strony firmy PremiumSoft, jej dostawców, dystrybutorów lub pracowników o udzieleniu gwarancji nie są wiążącę oraz nie stanowią postanowień niniejszej Umowy licencyjnej, która jest jedyną podstawą zawartej Umowy między firmą PremiumSoft a Licencjobiorcą. 9

11 7. Ograniczenie zobowiązań W żadnym wypadku firma PremiumSoft i/lub żadnej z dostawców oprograwowania firmy PremiumSoft nie będą ponosić wobec Licencjobiorcy żadnej odpowiedzialności za jakiekolwiek straty, roszczenia lub koszty, ani za żadne wynikowe, pośrednie lub wypadkowe szkody, utracone zyski lub oszczędności, nawet jeżeli dostawca PremiumSoft został poinformowany o możliwości wystąpienia takich strat, szkód lub roszczeń. Powyższe wyłączenia i ograniczenia mają zastosowanie w zakresie, w jakim są dozwolone przepisami prawa obowiązującymi w kraju Licencjobiorcy. Łączna odpowiedzialność firmy PremiumSoft i/lub dostawców oprograwowania firmy PremiumSoft z tytułu niniejszej Umowy licencyjnej lub w związku z samą Umową licencyjną jest ograniczona do ewentualnej kwoty zapłaconej przez Licencjobiorcę za Oprogramowanie. 8. Produkty innych firm Oprogramowanie może zawierać dołączone oprogramowanie innych firm i może zawierać odpowiednie informacje prawne dotyczące dołączanego oprogramowania. Akceptując postanowienia niniejszej Umowy licencyjnej Licencjobiorca akceptuje również postanowienia licencji dołączoneg oprogramowania. 9. Ogólne Żaden z pracowników, agentów lub dystrybutorów nie ma prawa zmieniać postanowień licencji. Niniejsza Umowa licencyjna stanowi i zawiera całkowite porozumienie między stronami w odniesieniu do Oprogramowania i zastępuje wszelkie poprzednie umowy ustne lub pisemne, o ile Umowa licencyjna będzie współistnieć z innymi postanowieniami użytkowania Oprogramowania, a w przypadku konfliktu między Umową licencyjną, a innymi postanowieniami użytkowania Oprogramowania, warunki niniejszej Umowy licencyjnej zastąpią wszelkie inne postanowieniami użytkowania Oprogramowania. Niniejsza Umowa została sporządzona i będzie podlegać prawom obowiązującym w kraju zamieszkania Licencjobiorcy. W przypadku, gdyby jakikolwiek przepis niniejszej Umowy licencyjnej został uznany przez sąd lub przez inny trybunał o odpowiedniej jurysdykcji za niewykonalny i/lub nieważny, to pozostałe przepisy Umowy Licencyjnej pozostaną w pełni wykonalne i ważne. 10. Podstawy umowy Podstawą niniejszej Umowy licencyjnej są sekcje "Zastrzeżenie gwarancji i ograniczenie odpowiedzialności" oraz "Ograniczenie zobowiązań", bez której PremiumSoft nie będzie w stanie dostarczać Oprogramowania. Postanowienia obu sekcji mają zastosowanie od momentu zaakceptowania Licencjobiorcy postanowien niniejszej Umowy licencyjnej. 11. Określenie licencji Poprzez pobranie i/lub instalację Oprogramowania Licencjobiorca zgadza się z postanowieniami niniejszej Umowy licencyjnej. 10

12 Licencja jest ważna do czasu jej wygaśnięcia. PremiumSoft może zerwać licencję, jeśli Licencjobiorca narudzył postanowienia niniejszej Umowy licencyjnej. Oprogramowanie, jego wszelkie uaktualnienia i aktualizacje dostarczane są w formie "tak jak jest" oraz firma PremiumSoft nie udziela na nie żadnego rodzaju gwarancji. Tymbardziej firma PremiumSoft nie bierze odpowiedzialności za żaden składnik firmy trzeciej, który został dołączony do Oprogramowania. 12. Prawo międzynarodowe Sądem właściwym do rozpatrywania sporów powstałych w związku z realizacją postanowień niniejszej Umowy będzie właściwy rzeczowo sąd miejsca siedziby PremiumSoft w Hong Kongu. W razie jakichkolwiek pytań lub niejasności związanych z niniejszą umową prosimy o kontakt pod adresem: licensing@navicat.com. W razie jakichkolwiek innych pytań lub sugestii prosimy o kontakt pod adresem: support@navicat.com. PremiumSoft oraz inne znaki towarowe dostarczone wraz z Oprogramowaniem zarejestrowane są dla PremiumSoft CyberTech Ltd. w Stanach Zdednoczonych oraz innych krajach. Znaki towarowe innych firm, nazwy, loga są zarejestrowanymi znakami towarowymi ich właścicieli. Zabronione jest usuwanie lub ukrywanie znaków towarowych, nazw, nazw produktów, obrazów loga, informacji copyright lub innych symboli lub etykiet Oprogramowania. Niniejsza licencja zabrania wykorzystywania jakichkolwiek nazw i znaków towarowych PremiumSoft w innych celach, niż określonych przez postanowienia niniejszej Licencji. End-User License Agreement Note: For the License Agreement of Navicat Cloud service, please click here. IMPORTANT: THIS SOFTWARE END USER LICENSE AGREEMENT ("EULA") IS A LEGAL AGREEMENT BETWEEN YOU (EITHER AN INDIVIDUAL OR, IF PURCHASED OR OTHERWISE ACQUIRED BY OR FOR AN ENTITY, AN ENTITY) AND PREMIUMSOFT CYBERTECH LTD..READ IT CAREFULLY BEFORE COMPLETING THE INSTALLATION PROCESS AND USING THE SOFTWARE. IT PROVIDES A LICENSE TO USE THE SOFTWARE AND CONTAINS WARRANTY INFORMATION AND LIABILITY DISCLAIMERS. BY INSTALLING AND USING THE SOFTWARE, YOU ARE CONFIRMING YOUR ACCEPTANCE OF THE SOFTWARE AND AGREEING TO BECOME BOUND BY THE TERMS OF THIS AGREEMENT. IF YOU DO NOT AGREE TO BE BOUND BY THESE TERMS, THEN DO NOT INSTALL THE SOFTWARE AND RETURN THE SOFTWARE TO YOUR PLACE OF PURCHASE. THIS EULA SHALL APPLY ONLY TO THE SOFTWARE SUPPLIED BY PREMIUMSOFT CYBERTECH LTD. HEREWITH REGARDLESS OF WHETHER OTHER SOFTWARE IS REFERRED TO OR DESCRIBED HEREIN. 1. Definitions a. "Non-commercial Version" means a version of the Software, so identified, for use by i) the individual who is a natural person and not a corporation, company, partnership or association or other entity or organization (ii) the individual who is a student, faculty or staff member at an educational institution, and (iii) staff of a non-profit organization or charity organization only. For purposes of this definition, "educational institution" means a public or private school, college, university and other post secondary 11

13 educational establishment. A non-profit organization is an organization whose primary objective is to support an issue or matter of private interest or public concern for non-commercial purposes. b. "Not For Resale (NFR) Version" means a version, so identified, of the Software to be used to review and evaluate the Software, only. c. "PremiumSoft" means PREMIUMSOFT CYBERTECH LTD. and its licensors, if any. d. "Software" means only the PremiumSoft software program(s) and third party software programs, in each case, supplied by PremiumSoft herewith, and corresponding documentation, associated media, printed materials, and online or electronic documentation. e. "Unregistered version", "Trial version" or "Demo version" means an unregistered copy of the SOFTWARE ("UNREGISTERED SOFTWARE") which may be used by the USER for evaluation purposes for a period of fourteen (14) days following the initial installation of the UNREGISTERED SOFTWARE. At the end of the trial period ("TRIAL PERIOD"), the USER must either register the SOFTWARE or remove it from his system. The UNREGISTERED SOFTWARE may be freely copied and distributed to other users for their evaluation. f. "Navicat Essentials" means a version of the Software, so identified, to be used for commercial purpose. 2. License Grants The licenses granted in this Section 2 are subject to the terms and conditions set forth in this EULA: a. Subject to Section 2(b), you may install and use the Software on a single computer; OR install and store the Software on a storage device, such as a network server, used only to install the Software on your other computers over an internal network, provided you have a license for each separate computer on which the Software is installed and run. Except as otherwise provided in Section 2(b), a license for the Software may not be shared, installed or used concurrently on different computers. b. In addition to the single copy of the Software permitted in Section 2(a), the primary user of the computer on which the Software is installed may make a second copy of the Software and install it on either a portable computer or a computer located at his or her home for his or her exclusive use, provided that: A. the second copy of the Software on the portable or home computer (i) is not used at the same time as the copy of the Software on the primary computer and (ii) is used by the primary user solely as allowed for such version or edition (such as for educational use only), B. the second copy of the Software is not installed or used after the time such user is no longer the primary user of the primary computer on which the Software is installed. c. In the event the Software is distributed along with other PremiumSoft software products as part of a suite of products (collectively, the "Studio"), the license of the Studio is licensed as a single product 12

14 and none of the products in the Studio, including the Software, may be separated for installation or use on more than one computer. d. You may make one copy of the Software in machine-readable form solely for backup purposes. You must reproduce on any such copy all copyright notices and any other proprietary legends on the original copy of the Software. You may not sell or transfer any copy of the Software made for backup purposes. e. You agree that PremiumSoft may audit your use of the Software for compliance with these terms at any time, upon reasonable notice. In the event that such audit reveals any use of the Software by you other than in full compliance with the terms of this Agreement, you shall reimburse PremiumSoft for all reasonable expenses related to such audit in addition to any other liabilities you may incur as a result of such non-compliance. f. Your license rights under this EULA are non-exclusive. 3. License Restrictions a. Other than as set forth in Section 2, you may not make or distribute copies of the Software, or electronically transfer the Software from one computer to another or over a network. b. You may not alter, merge, modify, adapt or translate the Software, or decompile, reverse engineer, disassemble, or otherwise reduce the Software to a human-perceivable form. c. Unless otherwise provided herein, you may not rent, lease, or sublicense the Software. d. Other than with respect to a Trial / Demo Version, Non-commercial Lite Version or a Not For Resale Version of the Software, you may permanently transfer all of your rights under this EULA only as part of a sale or transfer, provided you retain no copies, you transfer all of the Software (including all component parts, the media and printed materials, any upgrades, this EULA, the serial numbers, and, if applicable, all other software products provided together with the Software), and the recipient agrees to the terms of this EULA. If the Software is an upgrade, any transfer must include all prior versions of the Software from which you are upgrading. If the copy of the Software is licensed as part of the whole Studio (as defined above), the Software shall be transferred only with and as part of the sale or transfer of the whole Studio, and not separately. You may retain no copies of the Software. You may not sell or transfer any Trial / Demo Version, Non-commercial Lite Version or Not For Resale Version of the Software. e. Unless otherwise provided herein, you may not modify the Software or create derivative works based upon the Software. f. Non-commercial Versions of the Software may not be used for, or distributed to any party for, any commercial purpose. g. Unless otherwise provided herein, you shall not 13

15 A. in the aggregate, install or use more than one copy of the Trial / Demo Version and Non-commercial Lite Version of the Software, B. download the Trial / Demo Version and Non-commercial Lite Version of the Software under more than one username, C. alter the contents of a hard drive or computer system to enable the use of the Trial / Demo Version of the Software for an aggregate period in excess of the trial period for one license to such Trial / Demo Version, D. disclose the results of software performance benchmarks obtained using the Trial / Demo Version or Non-commercial Lite Version to any third party without PremiumSoft prior written consent, or E. use the Trial / Demo Version of the Software for a purpose other than the sole purpose of determining whether to purchase a license to a commercial or education version of the software; provided, however, notwithstanding the foregoing, you are strictly prohibited from installing or using the Trial / Demo Version or Non-commercial Lite Version of the Software for any commercial training purpose. h. You may only use the Not for Resale Version of the Software to review and evaluate the Software. i. You may receive the Software in more than one medium but you shall only install or use one medium. Regardless of the number of media you receive, you may use only the medium that is appropriate for the server or computer on which the Software is to be installed. j. You may receive the Software in more than one platform but you shall only install or use one platform. k. You shall not use the Software to develop any application having the same primary function as the Software. l. In the event that you fail to comply with this EULA, PremiumSoft may terminate the license and you must destroy all copies of the Software (with all other rights of both parties and all other provisions of this EULA surviving any such termination). m. This program may include Oracle Instant Client (OCI). You agree that you shall 1. not use of the Oracle Instant Client to the business operations; 2. not assign, give, or transfer the Oracle Instant Client or an interest in them to another individual or entity; a. make the Programs available in any manner to any third party for use in the third party's business operations; and b. title to the Programs from passing to the end user or any other party; 14

16 3. not reverse engineer, disassemble or decompilation the Oracle Instant Client and duplicate the Programs except for a sufficient number of copies of each Program for your licensed use and one copy of each Program media; 4. discontinue use and destroy or return to all copies of the Oracle Instant Client and documentation after termination of the Agreement; 5. not pubish any results of benchmark tests run on the Programs; 6. comply fully with all relevant export laws and regulations of the United States and other applicable export and import laws to assure that neither the Oracle Instant Client, nor any direct product thereof, are exported, directly or indirectly, in violation of applicable laws; 7. allow PremiumSoft to audit your use of the Oracle Instant Client; 4. Upgrades If this copy of the Software is an upgrade from an earlier version of the Software, it is provided to you on a license exchange basis. You agree by your installation and use of such copy of the Software to voluntarily terminate your earlier EULA and that you will not continue to use the earlier version of the Software or transfer it to another person or entity unless such transfer is pursuant to Section Ownership The foregoing license gives you limited license to use the Software. PremiumSoft and its suppliers retain all rights, title and interest, including all copyright and intellectual property rights, in and to, the Software (as an independent work and as an underlying work serving as a basis for any application you may develop), and all copies thereof. All rights not specifically granted in this EULA, including Federal and International Copyrights, are reserved by PremiumSoft and its suppliers. 6. LIMITED WARRANTY AND DISCLAIMER a. Except with respect to Trial / Demo Version, Non-commercial Lite Version and Not For Resale Version of the Software, PremiumSoft warrants that, for a period of thirty (30) days from the date of delivery (as evidenced by a copy of your receipt): the physical media on which the Software is furnished will be free from defects in materials and workmanship under normal use. The Software is provided "as is". PremiumSoft makes no warranties, express or implied, arising from course of dealing or usage of trade, or statutory, as to any matter whatsoever. b. PremiumSoft provides no remedies or warranties, whether express or implied, for Trial / Demo version, Non-commercial Lite version and the Not for Resale version of the Software. Trial / Demo version, Non-commercial Lite version and the Not for Resale version of the Software are provided "as is". c. Except as set Forth in the foregoing limited warranty with respect to software other than Trial/ Demo version, Non-commercial Lite version and Not for Resale version, PremiumSoft and its suppliers disclaim all other warranties and representations, whether express, implied, or otherwise, including the 15

17 warranties of merchantability or fitness for a particular purpose. Also, there is no warranty of non-infringement and title or quiet enjoyment. PremiumSoft does not warrant that the Software is error-free or will operate without interruption. The Software is not designed, intended or licensed for use in hazardous environments requiring fail-safe controls, including without limitation, the design, construction, maintenance or operation of nuclear facilities, aircraft navigation or communication systems, air traffic control, and life support or weapons systems. PremiumSoft specifically disclaims any express or implied warranty of fitness for such purposes. d. If applicable law requires any warranties with respect to the Software, all such warranties are limited in duration to thirty (30) days from the date of delivery. e. No oral or written information or advice given by PremiumSoft, its dealers, distributors, agents or employees shall create a warranty or in any way increase the scope of ANY warranty PROVIDED HEREIN. 7. LIMITATION OF LIABILITY (a) Neither PremiumSoft nor its suppliers shall be liable to you or any third party for any indirect, special, incidental, punitive or consequential damages (including, but not limited to, damages for the inability to use equipment or access data, loss of business, loss of profits, business interruption or the like), arising out of the use of, or inability to use, the Software and based on any theory of liability including breach of contract, breach of warranty, tort (including negligence), product liability or otherwise, even if PremiumSoft or its representatives have been advised of the possibility of such damages. 8. Third Party Software The Software may contain third party software which requires notices and/or additional terms and conditions. By accepting this EULA, you are also accepting the additional terms and conditions of the third party software. 9. General No PremiumSoft dealer, agent or employee is authorized to make any amendment to this EULA. This EULA contains the complete agreement between the parties with respect to the subject matter hereof, and supersedes all prior or contemporaneous agreements or understandings, whether oral or written. You agree that any varying or additional terms contained in any purchase order or other written notification or document issued by you in relation to the Software licensed hereunder shall be of no effect. The failure or delay of PremiumSoft to exercise any of its rights under this EULA or upon any breach of this EULA shall not be deemed a waiver of those rights or of the breach. If any provision of this EULA shall be held by a court of competent jurisdiction to be contrary to law, that provision will be enforced to the maximum extent permissible, and the remaining provisions of this EULA will remain in full force and effect. 10. Basis of Bargain 16

18 The Limited Warranty and Disclaimer and Limited Liability set forth above are fundamental elements of the basis of the agreement between PremiumSoft and you. PremiumSoft would not be able to provide the Software on an economic basis without such limitations. Such Limited Warranty and Disclaimer and Limited Liability inure to the benefit of PremiumSoft's licensors. 11. Term By downloading and/or installing this SOFTWARE, the Licensor agrees to the terms of this EULA. This license is effective until terminated. Licensor has the right to terminate your License immediately if you fail to comply with any term of this License. "as is". Licensor makes no warranties, express or implied, arising from course of dealing or usage of trade, or statutory, as to any matter whatsoever. In particular, any and all warranties or merchantability, fitness for a particular purpose or non-infringement of third party rights are expressly excluded. 12. Governing Law This License will be governed by the laws in force in Hong Kong. You hereby consent to the non-exclusive jurisdiction and venue sitting in Hong Kong to resolve any disputes arising under this EULA. Should you have any questions concerning the validity of this License, please contact: licensing@navicat.com. If you desire to contact the Licensor for any other reason, please contact support@navicat.com. PremiumSoft and other trademarks contained in the Software are trademarks or registered trademarks of PremiumSoft CyberTech Ltd. in the United States and/or other countries. Third party trademarks, trade names, product names and logos may be the trademarks or registered trademarks of their respective owners. You may not remove or alter any trademark, trade names, product names, logo, copyright or other proprietary notices, legends, symbols or labels in the Software. This EULA does not authorize you to use PremiumSoft or its licensors names or any of their respective trademarks. 17

19 2 - Interfejs użytkownika Okno powitalne Po uruchomieniu programu Navicat Data Modeler zostanie wyświetlone okno powitalne, w którym znajdują się opcje tworzenia modelu, owierania istniejącego modelu. Po zalogowaniu do usługi Navicat Cloud, okno powitalne składa się z dwóch sekcji: Na moim Mac i Navicat Cloud. Możesz zapisać modele lub wczytywać modele z lokalnego komputera lub usługi Navicat Cloud. Podpowiedź: Kiedy zostanie odznaczone Pokazuj okno podczas uruchomienia programu Navicat Data Modeler, możesz przejść do Preferencje aby aktywować. Tworzenie nowego modelu 1. Kliknij przycisk Nowy model w oknie powitalnym. 2. Wybór typu modelu i ustawienia pozostałych opcji. Tworzenie nowego modelu na podstawie bazy danych 1. Kliknij przycisk Import z bazy danych w oknie powitalnym. 2. Wykonuj dalsze kroki według zaleceń funkcji Importuj z bazy danych. Otwórz istniejący model 1. Kliknij przycisk Otwórz model lub Otwórz Cloud w oknie powitalnym. 2. Wybór pliku modelu do otworzenia. Usuwanie historii ostatnio otwieranych modeli 18

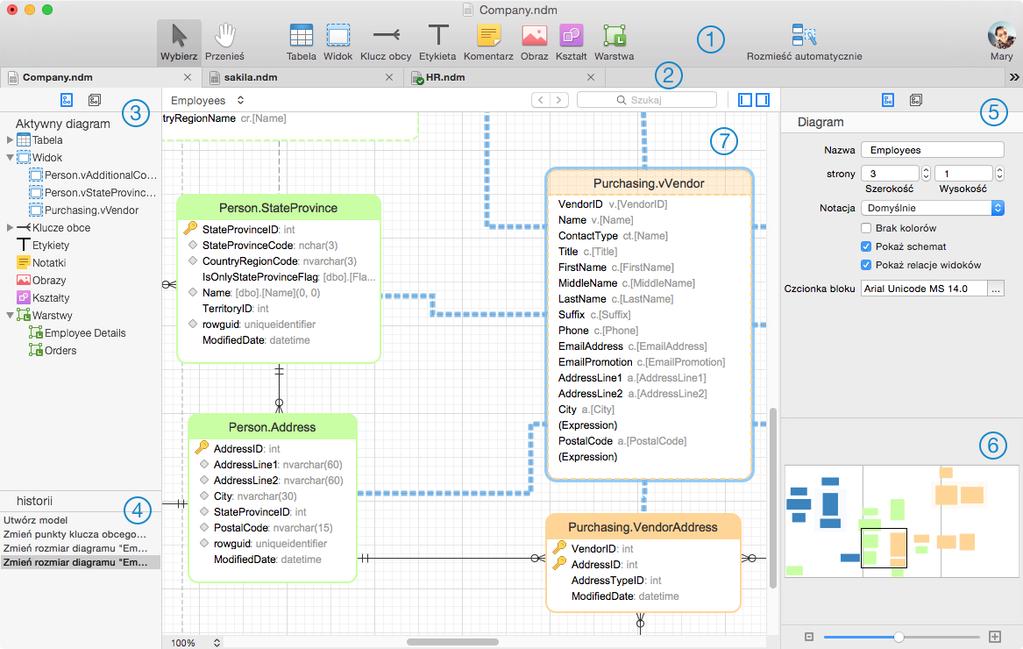

20 1. Wybierz opcję Plik -> Otwórz ostatnie -> Wyczyść menu z głównego menu. Okno główne Okno główne zawiera pasek narzędzi, szereg okien pomocniczych oraz obszar edycyjny diagramu. Każdy model przedstawiony jest w osobnej zakładce. Plik modelu może zawierać jeden lub więcej diagramów. Diagramy mogą być przełączane za pomocą listy diagramów. Aby utworzyć nowy diagram, wybierz polecenie Diagram -> Nowy diagram z głównego menu. Pasek narzędzi Pasek narzędzi umiejscowiony jest w górnej części programu. Zestaw przycisków zależny jest od wybranego typu modelu (fizyczny, logiczny lub konceptualny). Pasek narzędzi zawiera podstawowe opcje edycyjne diagramu, takie jak: dodawanie tabel, bloków lub widoków, przycisk automatycznego rozmieszczania obiektów itp. Pasek zakładek Pasek zakładek pozwala na szybkie przełączanie między oknami modelu. Możesz również wybrać opcję pokazywania dodatkowego menu w nowych zakładkach lub nowych oknach. Zobacz również temat Preferencje. Okno eksploratora Eksplorator zawiera dwie zakładki: Model i Aktywny diagram. Zakładka modelu zawiera wszystkie tabele, widoki oraz bloki w modelu, w tym indywidualne dla każdego diagramu. Możesz przeciągnąć obiekt z zakładki modelu do obszaru roboczego. Zakładka modelu zawiera wszystkie elementy diagramu (tabele, widoki, warstwy, notatki, obrazy, relacje itp.). Aby pokazać lub ukryć okno eksploratora wybierz polecenie Widok -> Pokaż eksplorator lub Ukryj eksplorator z głównego menu. 19

21 Okno historii Okno historii zawiera listę wykonanych operacji. Aby wrócić do jednego z poprzednich stanów, po prostu kliknij na dany krok. Aby pokazać lub ukryć okno historii, wybierz polecenie Widok -> Pokaż historię lub Ukryj historię z głównego menu. Okno właściwości Okno właściwości zawiera Model, Diagram i Obiekt zakładki, aby usatwić domyślne ustawienia modelu. Możesz dzięki temu w szybki sposób zmodyfikować ustawienia modelu, aktywnego diagramu oraz wybranych obiektów. Aby pokazać lub ukryć okno ustawień, wybierz polecenie Widok -> Pokaż właściwości lub Ukryj właściwości z głównego menu. Opcja Styl rozpoczęcia Brak kolorów Pogrubienie Kolor obramowania Styl zakończenia Dowiązanie Rozróżniaj wielkości liter Kolor Styl kreskowania Baza danych Wersja bazy danych Styl zakończenia Czcionka bloku Czcionka Kolor czcionki Styl łączenia Typ modelu Nazwa Notacja Styl komentarza Krycie Strony Pozycja Odniesienie Odniesienie Opis Styl strzałki typu wstecz. Wybierz opcję, jeśli chcesz ustawić kolor czarno-biały dla diagramu. Wybierz opcję lub wciśnij CMD-B aby pogrubić tabelę, widok, jednostkę, klucz obcy, relację lub kształt. Kolor obramowania kształtu. Styl kreskowania linii/strzałki. Dowiązanie klucza obcego / relacji do tabeli/bloku. Określenie, aby wielkość znaków była rozróżniana w nazwach tabel oraz widoków (dostępne tylko dla modelu fizycznego dla baz MySQL oraz MariaDB). Kolor elementu. Styl zakończenia linii/strzałki. Typ serwera dla modelu. Wersja bazy danych dla modelu. Styl strzałki typu w przód. Czcionka i rozmiar czcionki tabel/bloków. Czcionka i rozmiar czcionki komentarza, tabeli lub warstwy. Kolor czcionki komentarza, tabeli lub warstwy. Styl łączenia linii lub strzałki. Typ modelu: fizyczny, logiczny lub konceptualny. Nazwa elementu. Notacja diagramu. Zestaw opcji notacji zależne są od wybranego typu modelu. Styl komentarza. Wartością może być Komentarz lub Etykieta. Krycie obrazu lub kształtu. Szerokość oraz wysokość diagramu (liczba stron). Odstęp w pikselach od lewej (X) oraz górnej (Y) krawędzi obszaru. Tabela (nadrzędna) lub widok odniesienia. Tabela (podrzędna) lub widok odnosząca się do. 20

22 Schemat Pokaż nazwę Pokaż siatkę Pokaż schemat Pokaż relacje widoków Rozmiar Przyciągaj do siatki Widoczny Nazwy schematów tabeli, widoku lub bloku. Zaznacz opcję, jeśli chcesz aby klucze obce, relacje lub kształty zostały pokazywane. Wybierz opcję, jeśli chcesz włączyć siatkę w obszarze roboczym diagramu. Wybierz opcję, jeśli chcesz aby nazwa schematu w diagramie została pokazywana. Zaznacz opcję, jeśli chcesz aby linie relacji widoku zostały pokazywane. Szerokość oraz wysokość elementu. Wybierz opcję, aby włączyć przyciąganie obiektów do siatki. Zaznacz opcję, jeśli chcesz aby klucze obce lub linie relacji zostały pokazywane. Okno przeglądu Okno przeglądu zawiera pełny diagram w małym okienku. Aby powiększyć lub pomniejszyć widok wybranego obszaru, operuj suwakiem. Aby pokazać lub ukryć okno podglądu, wybierz polecenie Widok -> Pokaż przegląd lub Ukryj przegląd. Możesz również użyć skrótu klawiaturowego: Powiększenie: [CMD-+] lub [CMD-pokrętło myszy w górę] Pomniejszenie: [CMD--] lub [CMD-pokrętło myszy w dół] Obszar roboczy diagramu Diagram tworzy się w oknie obszaru roboczego diagramu. 21

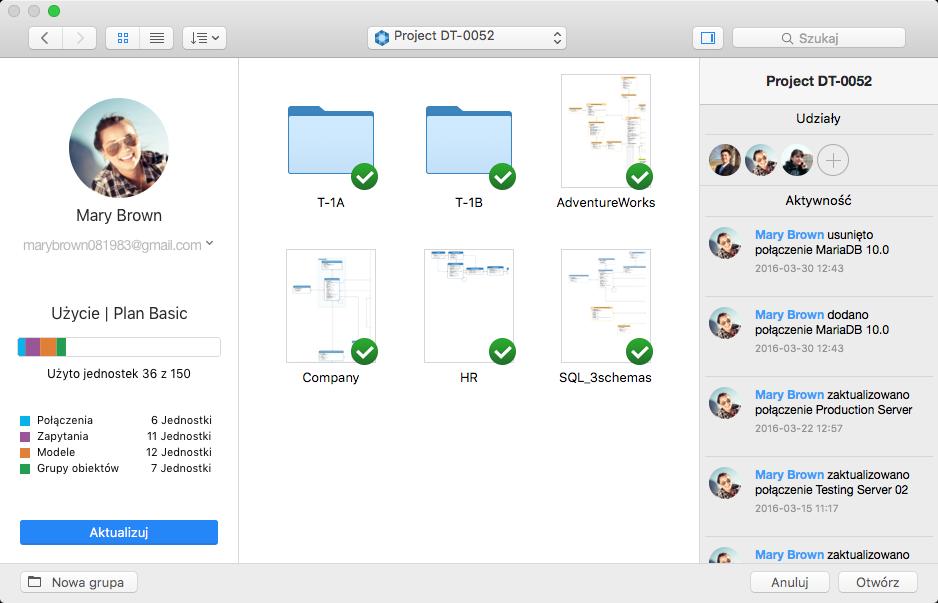

23 3 - Navicat Cloud O usłudze Navicat Cloud Navicat Cloud jest usługą online, która umożliwia synchronizację modeli oraz grup obiektów na innych komputerach i systemach operacyjnych. Obiekty zapisane w usłudze zlokalizowane są w określonych projektach. Projekty możesz udostępniać innym pracownikom w zespole, którzy posiadają konto w usłudze Navicat Cloud. Utwórz nowe konto 1. W oknie startowym kliknij na przycisk Utwórz Navicat ID lub w oknie głównym kliknij na przycisk Zaloguj oraz kliknij Utwórz Navicat ID. 2. Podaj wymagane informacje i kliknij na Rejestracja. Zostanie wysłana weryfikacja adresu na podany adres Kliknij na otrzymany odnośnik aby zweryfikować utworzone konto. Podpowiedź: Możesz logować się używając tego samego indentyfikatora, którym logujesz się do Działu Obsługi Klienta. Logownie do Chmury Navicat 1. W oknie startowym podaj Navicat ID i Hasło lub w oknie głównym kliknij na przycisk Zaloguj i podaj Navicat ID i Hasło. 2. Kliknij przycisk Zaloguj. 3. Jeśli aktywowałeś dwukrokową weryfikację w ustawieniach Serwis Navicat Cloud, kod zostanie wysłany na Twój telefon za pomocą aplikacji mobilnej. Podaj otrzymany kod aby się zalogować. Otwieranie modelu z Navicat Cloud 1. Wybierz opcję Plik -> Otwórz z Navicat Cloud z głównego menu. 2. Wybierz plik modelu i kliknij na przycisk Otwórz. Zapis modelu do Navicat Cloud 1. Wybierz opcję Plik -> Zapisz do Navicat Cloud z głównego menu. 2. Podaj Nazwa modelu. 3. Kliknij przycisk Zapisz. Zapis modelu zapisanego w Cloud lokalnie 1. Wybierz opcję Plik -> Zapisz lokalnie z głównego menu. 22

24 2. Podaj nazwę pliku i wybierz ścieżkę zapisu. 3. Kliknij przycisk Zapisz. Wylogowywanie z Chmury Navicat 1. Kliknij na swój obraz użytkownika w oknie głównym programu aby przejść do Navicat Cloud. 2. Kliknij na swój adres w oknie informacyjnym i wybierz polecenie Wyloguj. Zarządzanie Navicat Cloud Po zalogowaniu do usługi Navicat Cloud, możesz otworzyć okno usługi klikając na swój obraz. W oknie usługi Navicat Cloud dostępne są informacje szczegółowe o koncie oraz lista modeli i grup obiektów zapisanych w Navicat Cloud. Lewy Informacje o użytkowniku zawiera szczegóły konta oraz użycie w usłudze Navicat Cloud. Aktywność w usłudze Navicat Cloud. zawiera listę użytkowników projektu oraz ich aktywność. Jeśli okno nie jest widoczne, kliknij na aby wyświetlić. Uwaga: Plik modelu lub grupa obiektów liczone są jako jedna jednostka. Zmiana obrazu użytkownika 1. Kliknij na swój obraz użytkownika w oknie informacji. 2. Wybierz plik obrazu. Zarządzanie kontem w usłudze Navicat Cloud 1. Kliknij na swój adres w oknie informacyjnym i wybierz polecenie Zarządzaj kontem. 2. Przeglądarka zosanie uruchomiona z adresem Serwis Navicat Cloud. 23

25 Zaktualizuj swój plan Navicat Cloud 1. Kliknij przycisk Aktualizuj. 2. Przeglądarka zosanie uruchomiona z adresem Serwis Navicat Cloud. Tworznie projektu 1. Wybierz Navicat Cloud. 2. Kliknij przycisk Nowy projekt. Dodawanie użytkownika do projektu 1. Wybierz projekt. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Współpracuj z. 3. Kliknij przycisk Dodaj użytkowników. 4. Podaj identyfikator Navicat ID użytkownika 5. Wybierz rolę użytkownika. 6. Kliknij przycisk Dodaj. Role użytkowników Właściciel Admin Udział Gość Uprawnienia Wczytywanie i zapisywanie obiektów, zarządzanie użytkownikami oraz usuwanie projektów Wczytywanie i zapisywanie obiektów oraz zarządzanie użytkownikami Wczytywanie i zapisywanie obiektów Wczytywanie obiektów Uwaga: Każdorazowo możesz dodać 10 użytkowników. Użyj przecinka aby oddzielić nazwę w polu edycji. Zarządzanie użytkownikami projektu 1. Wybierz projekt. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Współpracuj z. 3. Kliknij przycisk Zastosuj po dokonaniu zmian. Uwaga: Jeśli jesteś właścicielem lub administratorem możesz kliknąć na x aby usunąć użytkownika. Zmiana nazwy projektu 1. Wybierz projekt. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Właściwości projektu. 24

26 3. Podaj nazwę projektu. Wyjście z projektu 1. Wybierz projekt. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Zakończ projekt. Usuwanie projektu 1. Wybierz projekt. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Usuń projekt. Zmiana nazwy modelu 1. Wybór pliku modelu. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Zmień nazwę. 3. Podaj nazwę modelu. Usuwanie modelu 1. Wybór pliku modelu. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Usuń. Tworzenie grupy obiektó w 1. Kliknij przycisk Nowa grupa. 2. Podaj nazwę grupy. Przenoszenie modelu do grupy 1. Wybór pliku modelu. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Grupa -> Dodaj do grupy. Przenoszenie modelu z grupy do poziomu nadrzędnego 1. Wybór pliku modelu. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Grupa -> Usuń z grupy. Zmiana nazwy grupy obiektów 1. Wybranie grupy obiektów. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Zmień nazwę. 25

27 3. Podaj nazwę grupy. Usuwanie grupy obiektów 1. Wybranie grupy obiektów. 2. Przytrzymaj klawisz Ctrl i kliknij oraz wybierz polecenie Usuń. 26

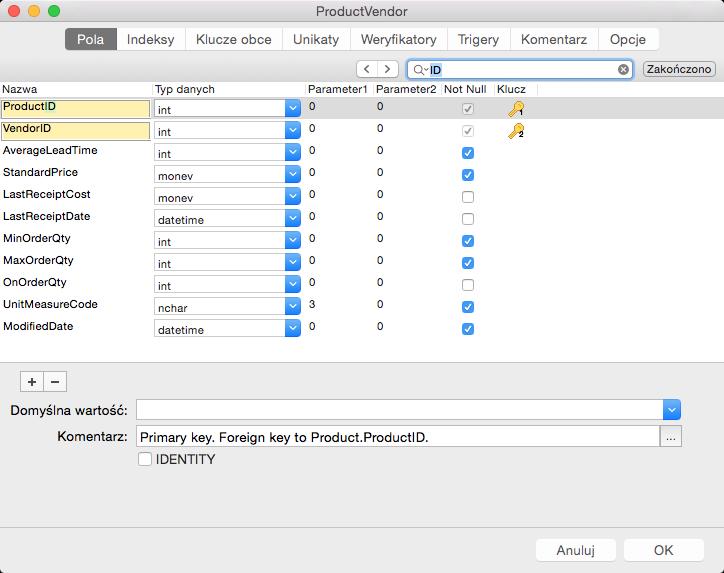

28 4 - Model fizyczny Tworzenie modelu fizycznego W programie Navicat Data Modeler możesz tworzyć modele fizyczne, które zawierają tabele, pola, widoki, klucze obce i inne obiekty fizycznej bazy danych lub schematu. Aby utworzyć model fizyczny wybierz polecenie Plik -> Nowy z głównego menu. W oknie Nowy model wybierz Fizyczny jako Typ modelu oraz wybierz docelową Baza danych, Wersja i/lub Edycja. Możesz również użyć dodatkowych funkcji tworzenia modelu fizycznego: Import z bazy danych - odwzorowanie w modelu istniejącej bazy danych lub schematu lub ze źródła ODBC. Konwersja modelu - zamiana modelu logicznego lub konceptualnego na fizyczny. Po utworzeniu modelu fizycznego możesz porównać oraz zapisać strukturę do istniejącej bazy danych / schematu lub wyeksportować do pliku wykonawczego SQL. Dodawanie tabeli Adby dodać tabelę, kliknij na przycisk Tabela na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru roboczego. Aby dodać istniejącą tabelę z eksploratora, przeciągnij ją z okna eksploratora na obszar roboczy. Dla domyślnej notacji diagramu, oznacza, że pole jest kluczem głównym. oznacza, że pole jest indeksem. Uwaga: Za pomocą menu, które ukaże się po przytrzymaniu klawisza Ctrl oraz kliknięciu na danym polu, możesz dodać nowe pole, wstawić nowe pole, usunąć dane pole, zmienić nazwę pola lub ustawić pole jako klucz główny. 27

29 The menu kontekstowe tabeli zawiera: Opcja Edytuj tabelę Dodaj powiązane obiekty Dodaj pole Wytnij Kopiuj Wklej Zaznacz wszystkie tabele Usuń Zmień nazwę Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Opis Edycja struktury tabeli poprzez Kreator tabel, np. pola, indeksy, klucze obce itp. Dodanie powiązanych tabel lub widoków do zaznaczonej tabeli. Dodaj pola do tabeli. Usuń tabelę z diagramu i zachowaj w schowku systemowym. Skopiowanie tabeli do schowka. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich tabel w diagramie. Usunięcie tabeli z diagramu lub diagramu i modelu. Zmiana nazwy tabeli. Zmiana koloru tabeli. Dopasowanie rozmiaru tabeli do zawartości. Przesunięcie tabeli na wierzch względem innych elementów. Przesunięcie tabeli na spód względem innych elementów. Kreator tabel Kreator tabel jest podstawowym narzędziem programu Navicat Data Modeler do pracy z tabelami. Dzięki niemu bez trudu dodasz, usuniesz lub zaktualizujesz pola, indeksy, klucze obce, i wiele więcej. Uwaga: Zestaw zakładek oraz opcji zależy od wybranego typu i wersji bazy danych. W zakładce Pola, możesz wyszukać nazwę pola wciskając klawisze CMD-F. 28

30 Widoki Dodawanie widoku Adby dodać widok, kliknij na przycisk Widok na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru roboczego. Aby dodać istniejący widok z eksploratora, przeciągnij go z okna eksploratora na obszar roboczy. Uwaga: Jeśli przytrzymasz klawisz Ctrl oraz klikniesz przyciskiem myszy na łączenie, możesz wybrać jedną z dostępnych opcji: dodaj lub usuń punkt lub zmień kolor łączenia. 29

31 Menu podręczne widoku zawiera: Opcja Edytuj widok Dodaj powiązane obiekty Wytnij Kopiuj Wklej Zaznacz wszystkie widoki Usuń Zmień nazwę Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Opis Edycja struktury widoku poprzez Kreator. Dodanie powiązanych tabel lub widoków do zaznaczonego widoku. Usunięcie widoku z diagramu i skopiowanie do pamięci podręcznej systemu. Skopiowanie widoku do pamięci podręcznej systemu. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich widoków w diagramie. Usunięcie widoku z diagramu lub diagramu oraz modelu. Zmiana nazwy widoku. Zmiana koloru widoku. Automatyczne dopasowanie rozmiaru widoku do jego zawartości. Przesunięcie widoku na wierzch względem innych elementów. Przesunięcie widoku na spód względem innych elementów. Kreator Kreator jest to podstawowe narzędzie programu Navicat Data Modeler. W kreatorze widoków możesz tworzyć widoki wizualnie Kreator lub poprzez Edytor bezpośrednio. Uwaga: Zestaw zakładek oraz opcji zależy od wybranego typu i wersji bazy danych. 30

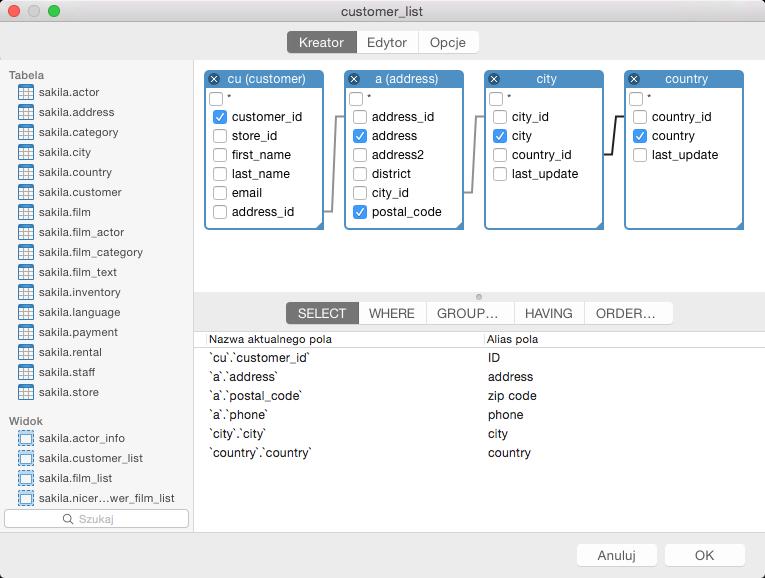

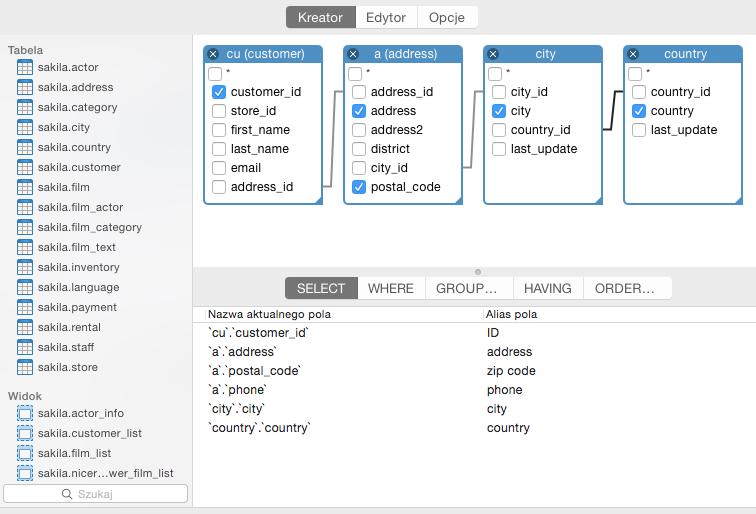

32 Kreator widoków Program Navicat Data Modeler zawiera przydatne narzędzie Kreator do projektowania zapytań wizualnie. Dzięki temu możesz tworzyć zapytania bez zaawansowanej wiedzy o SQL. Obiekty bazy danych wyświetlane są w oknie po lewej. Prawe okno podzielone zostało na dwie części: górna Kreator diagramów, oraz poniżej Wybó r kryteriów. Aby dodać tabelę lub widok, przeciągnij obiekt z lewego okna do diagramu lub kliknij na niego dwukrotnie. Aby dołączyć pola zaznacz checkbox z lewej strony obiektu w obszarze diagramu. Aby dołączyć wszystkie pola, kliknij na znak *. Aby usunąć obiekt z edycji diagramu kliknij krzyżyk znajdujący się w nagłówku obiektu. Aby dodać dowiązanie tabeli lub widoku, kliknij dwukrotnie na nazwę tabeli lub widoku i ustaw dowiązanie w oknie diagramu. Powiązania pól Aby dowiązać dwa obiekty do siebie przeciągnij pole listy jednego obiektu do listy drugiego. Pojawi się wówczas linia powiązania. Podpowiedź: Aby usunąć odnośniki do obiektu, przytrzymaj klawisz Ctrl oraz kliknij i wybierz polecenie Usuń. Aby zmienić dowiązanie między odnośnikami przytrzymaj klawisz Ctrl oraz kliknij na nazwę odnośnika i wybierz ustawienia z menu podręcznego, a następnie zmień Zabezpiecz. Tylko wewnętrznie Zaznaczenie wszystkich wierszy obu obiektów, które zawierają wspólne pola powiązane. Wszystko z object_1, które są zgodne z object_2 31

33 Zaznaczenie wszystkich wierszy z object_1, które są zgodne z wierszami w object_2. Wybór pól Wybrane pola w kreatorze diagramów zostaną wyświetlone w oknie Wybierz, który służy określaniu kolejności ich wyświetlania oraz edycji ich zawartości. Nazwa aktualnego pola Po dodaniu tabeli w kreatorze diagramów możesz wybrać odpowiednie kolumny za pomocą pól checkbox w okienku wyboru. Alias pola Zmiana nazwy pola. Kryteria Możesz przenieść pole z okna diagramu do WHERE. Aby określić własne kryteria podaj wyrażenie, które zostanie dołączone do zapytania WHERE. Grupowanie Możesz przenieść pole z okna diagramu do GROUP BY. Aby określić własne kryteria podaj wyrażenie SQL. Warunek dołączony zostanie do wyrażenia GROUP BY dla aktualnego widoku. Kryteria grupowania Możesz przenieść pole z okna diagramu do HAVING. Aby określić własne kryteria podaj wyrażenie SQL. Warunek dołączony zostanie do wyrażenia HAVING dla aktualnego widoku. Kryteria sortowania Możesz podać warunki sortowania rekordów. Aby ustawić kolejność sortowania, zmień usrawienie Kolejność sortowania w ORDER BY. Edytor definicji W Edytor, możesz utworzyć lub zmodyfikować wyrażenie SELECT. Program Navicat Data Modeler udostępnia szereg narzędzi edycyjnych definicji widoku, np. podpowiedzi kodu, automatyczne formatowanie kodu, i wiele więcj. Podpowiedź: Podczas pracy z kreatorem, zostanie automatycznie utworzone wyrażenie SELECT. Formatuj kod SQL Aby ulepszyć czytelność kodu, przytrzymaj klawisz Ctrl oraz kliknij w dowolnym miejscu obszaru edycyjnego i wybierz polecenie Formatuj kod SQL. Podpowiedzi kodu 32

34 Podpowiedzi kodu to dynamiczne wyświetlana lista podpowiedzi słów kluczowych SQL podczas pracy z edytorem. Lista zawiera także dostępne elementy bazy danych, takie jak: schematy, tabele, pola, widoki itp. Każdy z elementów posiada swoją charakterystyczną ikonkę. Aby wyświetlić podpowiedzi kodu, wciśnij klawisz '.' dla ustawień bazy danych w aktualnym kontekście. Podpowiedź: Lista podpowiedzi kodu SQL zostanie wyświetlona po wpisaniu conajmnije dwóch znaków. Podpowiedź: Podpowiedzi kodu to lista podręczna przedstawiająca wszystkie dostępne obiekty lub słowa kluczowe poprzedzone podanym ciągiem znaków. Dodawanie klucza obcego Adby dodać klucz obcy, kliknij na przycisk Klucz obcy na głównym pasku narzędzi i przenieś pole z tabeli podrzędnej do nadrzędnej. Aby pokazać lub ukryć etykiety powiązań zaznacz lub odznacz pole Pokaż nazwę w oknie właściwości relacji. W momencie, gdy najedziesz kursorem myszy nad linię powiązania klucza obcego, podświetlone zostaną tabele odpowiednio zieloną ramką (tabela nadrzędna) oraz niebieską ramką (tabela powiązana). Ponadto wszyskie powiązane pola zostaną podświetlone. 33

35 Menu podręczne klucza obcego zawiera: Opcja Edycja relacji Dowiązanie table_name1 Dowiązanie table_name2 Dodaj punkt Usuń punkt Usuń wszystkie punkty Wklej Zaznacz wszystkie relacje Usuń Kolor Opis Edycja klucza obcego poprzez Kreator tabel. Dowiązanie table_name1: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Dowiązanie table_name2: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Dodawanie punktu na linii powiązania klucza obcego Usunięcie punktu na linii powiązania klucza obcego. Usunięcie wszystkich punktów na linii powiązania klucza obcego. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich kluczy obcych w diagramie. Usunięcie klucza obcego z diagramu oraz modelu. Zmiana koloru klucza obcego. 34

36 5 - Model logiczny Tworzenie modelu logicznego Program Navicat Data Modeler umożliwia tworzenie modeli logicznych, w tym bloków, atrybutów oraz relacji. Aby utworzyć model logiczny wybierz polecenie Plik -> Nowy z głównego menu. W oknie Nowy model wybierz Logiczny jako Typ modelu. Możesz również użyć dodatkowych funkcji tworzenia modelu logicznego: Import z bazy danych - odwzorowanie w modelu istniejącej bazy danych lub schematu lub ze źródła ODBC. Konwersja modelu - zamiana modelu fizycznego lub konceptualnego na logiczny. Dodawanie bloku w modelu logicznym Aby dodać nowy blok, kliknij na przycisk Blok na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru roboczego. Aby dodać istniejący blok z eksploratora, przeciągnij go z okna eksploratora na obszar roboczy. Dla domyślnej notacji diagramu, oznacza, że atrybut jest kluczem głównym. oznacza, że atrybut jest indeksem. Uwaga: Jeśli przytrzymasz klawisz Ctrl oraz klikniesz przyciskiem myszy, możesz wybrać jedno z dostępnych poleceń: dodaj, wstaw, usuń, zmień nazwę lub ustaw atrybut jako klucz główny. 35

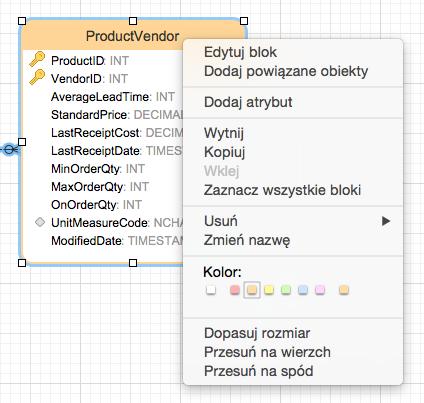

37 Menu podręczne bloku zawiera: Opcja Edytuj blok Dodaj powiązane obiekty Dodaj atrybut Wytnij Kopiuj Wklej Zaznacz wszystkie bloki Usuń Zmień nazwę Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Opis Edycja struktury bloku poprzez Kreator bloków, np. atrybuty lub relacje. Dodanie wszystkich powiązanych obiektów do bloku zaznaczonego. Dodanie atrybutu do istniejącego bloku. Usunięcie bloku z diagramu i skopiowanie go do pamięci poręcznej systemu. Skopiowanie bloku do pamięci podręcznej systemu. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich bloków w diagramie. Usunięcie bloku z diagramu lub diagramu i modelu. Zmiana nazwy bloku. Zmiana koloru bloku. Dopasowanie rozmiaru bloku do jego zawartości. Przesunięcie bloku na wierzch względem innych elementów. Przesunięcie bloku na spód względem innych elementów. Kreator bloków Kreator bloków jest to podstawowe narzędzie programu Navicat Data Modeler do pracy z blokami. Możesz za jego pomocą również tworzyć, modyfikować lub usuwać atrybuty, relacje itp. W zakładce Atrybuty, możesz wyszukać nazwę atrybutu wciskając klawisze CMD-F. 36

38 Dodawanie relacji w modelu logicznym Aby dodać relację kliknij przycisk Relacja na głównym pasku narzędzi i przenieś atrybut z bloku podrzędnego do nadrzędnego. Aby pokazać lub ukryć etykiety powiązań zaznacz lub odznacz pole Pokaż nazwę w oknie właściwości relacji. W momencie, gdy najedziesz kursorem myszy nad linie relacji, podświetlone zostaną bloki odpowiednio zieloną ramką (blok nadrzędny) oraz niebieską ramką (blok podrzędny). Ponadto wszyskie powiązane atrybuty zostaną podświetlone. Menu podręczne relacji zawiera: 37

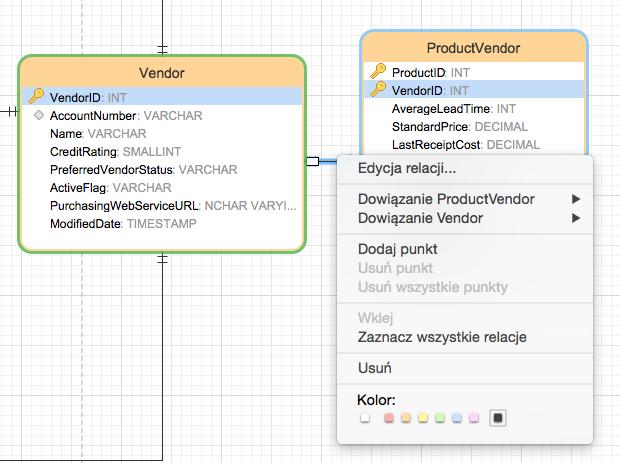

39 Opcja Edycja relacji Dowiązanie entity_name1 Dowiązanie entity_name2 Dodaj punkt Usuń punkt Usuń wszystkie punkty Wklej Zaznacz wszystkie relacje Usuń Kolor Opis Edycja relacji poprzez Kreator bloków. Dowiązanie entity_name1: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Dowiązanie entity_name2: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Dodanie punktu łącznika. Usunięcie punktu łącznika. Usunięcie wszystkich punktów na linii relacji. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich relacji w diagramie. Usunięcie relacji z diagramu oraz modelu. Zmiana koloru relacji. 38

40 6 - Model konceptualny Tworzenie modelu konceptualnego Navicat Data Modeler umożliwia tworzenie modeli konceptualnych, w tym projektowanie bloków i relacji między blokami. Aby utworzyć model konceptualny wybierz polecenie Plik -> Nowy z głównego menu. W oknie Nowy model wybierz Konceptualny jako Typ modelu. Możesz również użyć dodatkowych funkcji tworzenia modelu konceptualnego: Import z bazy danych - odwzorowanie w modelu istniejącej bazy danych lub schematu lub ze źródła ODBC. Konwersja modelu - zamiana modelu fizycznego lub logicznego na konceptualny. Dodawanie bloku w modelu konceptualnym Aby dodać nowy blok, kliknij na przycisk Blok na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru roboczego. Aby dodać istniejący blok z eksploratora, przeciągnij go z okna eksploratora na obszar roboczy. Menu podręczne bloku zawiera: Opcja Dodaj powiązane obiekty Opis Dodanie wszystkich powiązanych obiektów do bloku zaznaczonego. 39

41 Wytnij Kopiuj Wklej Zaznacz wszystkie bloki Usuń Zmień nazwę Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Usunięcie bloku z diagramu i skopiowanie go do pamięci poręcznej systemu. Skopiowanie bloku do pamięci podręcznej systemu. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich bloków w diagramie. Usunięcie bloku z diagramu lub diagramu i modelu. Zmiana nazwy bloku. Zmiana koloru bloku. Dopasowanie rozmiaru bloku do jego zawartości. Przesunięcie bloku na wierzch względem innych elementów. Przesunięcie bloku na spód względem innych elementów. Dodawanie relacji w modelu konceptualnym Aby dodać relację kliknij przycisk Relacja na pasku narzędzi, a następnie kliknij na dany blok (podrzędny) i przeciągnij linię do bloku docelowego (nadrzędnego) zwalniając na nim przycsk myszy. Aby pokazać lub ukryć nazwę relacji, zaznacz lub odznacz opcję Pokaż nazwę w oknie właściwości relacji. W momencie, gdy najedziesz kursorem myszy nad linie relacji, podświetlone zostaną bloki odpowiednio zieloną ramką (blok nadrzędny) oraz niebieską ramką (blok podrzędny). Menu podręczne relacji zawiera: Opcja Dowiązanie entity_name1 Dowiązanie entity_name2 Opis Dowiązanie entity_name1: żaden, jeden do jednego, wiele, jeden do wielu, żaden lub jeden, żaden lub wiele. Dowiązanie entity_name2: żaden, jeden do jednego, wiele, jeden do wielu, żaden 40

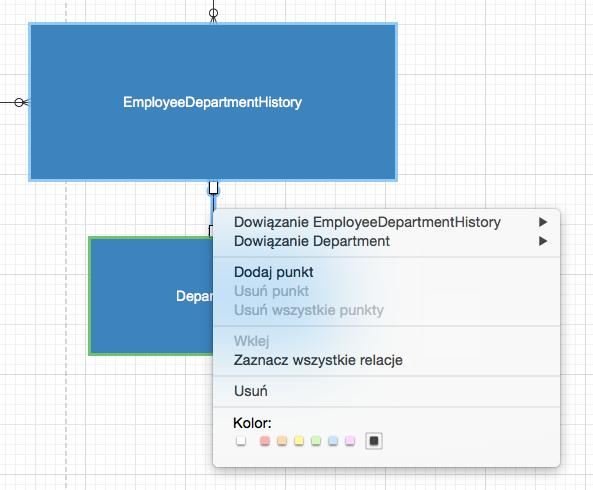

42 lub jeden, żaden lub wiele. Dodaj punkt Usuń punkt Usuń wszystkie punkty Wklej Zaznacz wszystkie relacje Usuń Kolor Dodanie punktu łącznika. Usunięcie punktu łącznika. Usunięcie wszystkich punktów na linii relacji. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich relacji w diagramie. Usunięcie relacji z diagramu oraz modelu. Zmiana koloru relacji. 41

43 7 - Diagram Obszar roboczy diagramu Pokaż siatkę Aby pokazać siatkę w obszarze roboczym diagramu wybierz Diagram -> Pokaż siatkę z głównego menu. Przyciąganie do siatki Aby wyrównać elementy w obszarze roboczym do siatki wybierz polecenie Diagram -> Przyciąganie do siatki z głównego menu. Zmiana notacji diagramu Aby zmienić notację diagramu wybierz polecenie Diagram -> Notacja z głównego menu. Uwaga: Zestaw opcji zależy od wybranego typu diagramu. Opcja Domyślnie Prosta IDEF1X UML IE (Crow's Foot) Brak kolorów Pokaż schemat Pokaż relacje widoków Opis Domyślna notacja użyta w programie Navicat Data Modeler. Styl prostej notacji. Zostaną pokazane tylko nazwy tabel, widoków lub bloków. Język ICAM DEFinition określa metodę modelowania. Styl UML. Styl notacji Crow's Foot Zmiana koloru diagramu na czarno-biały. Pokazanie nazw schematów tabel i widoków w diagramie. Pokazanie linii relacji widoków w diagramie. Zmień rozmiar diagramu Aby zmienić liczbę stron diagramu wybierz Diagram -> Rozmiar diagramu z menu głównego oraz ustaw Szerokość oraz Wysokość. Wyrównanie Aby wyrównać elementy w obszarze roboczym, wybierz jeden lub więcej elementów (tabele, bloki, widoki, notatki, etykiety, obrazy lub kształty), a następnie przytrzymaj klawisz Ctrl oraz kliknij i wybierz polecenie Wyrównanie -> Wyrównaj do lewej, Wyśrodkuj, Wyrównaj do prawej, Wyrównaj do góry, Wyrównaj do środka lub Wyrównaj do dołu. Zmiana rozłożenia obiektów 42

44 Aby rozłożyć elementy w obszarze roboczym diagramu, zaznacz kilka elementów (tabele, bloki, widoki, notatki, etykiety, obrazy lub kształty), a następnie przytrzymaj klawisz Ctrl oraz kliknij i wybierz polecenie Rozpraszaj -> W poziomie lub W pionie. Ustawienia strony Aby zmienić rozmiar papieru, orientację strony oraz marginesy wybierz Plik -> Ustawienia strony. Dodawanie etykiet Etykiety służą zwykle w celu poprawenia czytelności diagramu. Na przykład objaśniają przeznaczenie danej tabeli lub grup tabel. Aby dodać nową etykietę, kliknij na obszaru roboczego. Etykieta na pasku narzędzi oraz kliknij w dowolnym miejscu The menu kontekstowe etykiety zawiera: Opcja Edycja Wytnij Kopiuj Wklej Zaznacz wszystkie etykiety Usuń Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Opis Zmiana zawartości etykiety. Usuń etykietę z diagramu i zachowaj w schowku systemowym. Skopiowanie etykiety do schowka. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich etykiet w diagramie. Usunięcie etykiety z diagramu. Dopasowanie rozmiaru etykiety do zawartości. Przesunięcie etykiety na wierzch względem innych elementów. Przesunięcie etykiety na spód względem innych elementów. Dodawanie notatek Notatki służą w celu ulepszenia czytelności dokumentu. Na przykład objaśniają dane grupy tabel. Aby dodać nową notatkę, kliknij na Komentarz na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru roboczego. 43

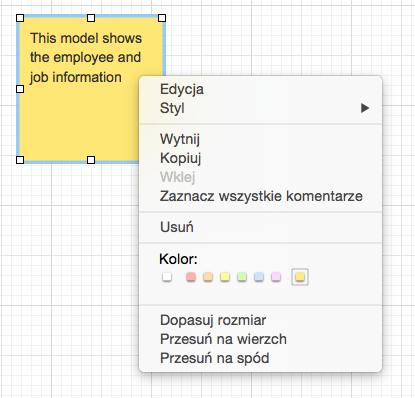

45 The menu kontekstowe notatki zawiera: Opcja Edycja Styl Wytnij Kopiuj Wklej Zaznacz wszystkie komentarze Usuń Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Opis Zmiana zawartości komentarza. Zmiana stylu komentarza: komentarz lub etykieta. Usuń komentarz z diagramu i zachowaj w schowku systemowym. Skopiowanie zawartości komentarza do schowka. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich komentarzy w diagramie. Usunięcie komentarza z diagramu. Zmiana koloru komentarza. Dopasowanie rozmiaru komentarza do zawartości. Przesunięcie komentarza na wierzch względem innych elementów. Przesunięcie komentarza na spód względem innych elementów. Dodawanie obrazów Aby dodać nowy obraz, kliknij na przycisk roboczego. Następnie wybierz obraz na dysku. Obraz na pasku narzędzi oraz kliknij w dowolnym miejscu obszaru 44

46 The menu kontekstowe obrazu zawiera: Opcja Resetuj rozmiar Resetuj wsp. proporcji Wytnij Kopiuj Wklej Zaznacz wszystkie obrazy Usuń Przesuń na wierzch Przesuń na spód Opis Przywrócenie oryginalnego rozmiaru obrazu. Ustawienie początkowej proporcji szerokości do wysokości obrazu. Usunięcie obrazu z diagramu i skopiowanie do pamięci podręcznej systemu. Skopiowanie obrazu do schowka. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich obrazów w diagramie. Usunięcie obrazu z diagramu. Przesunięcie obrazu na wierzch względem innych elementów. Przesunięcie obrazu na spód względem innych elementów. Dodawanie kształtów Adby dodać kształt (linię, strzałkę, prostokąd, elipsę, użytkownika, bazę danych, chmurkę, triger, serwer, pulpit lub urządzenie mobilne), kliknij na przycisk Kształt na pasku narzędzi i wybierz kształt. Następnie kliknij w dowolnym miejscu obszaru. Aby pokazać lub ukryć dowiązaną etykietę, zaznacz lub odznacz opcję Pokaż nazwę w oknie właściwości relacji. Menu podręczne kształtu zawiera: Opcja Resetuj wsp. proporcji Dodaj punkt Usuń punkt Opis Ustawienie początkowej proporcji szerokości do wysokości kształtu. Tylko dla prostokątu, elipsy, użytkownika, bazy danych, trigera, serwera, pulpitu oraz urządzenia mobilnego. Dodanie punktu linii lub strzałki. Tylko dla strzałki lub linii. Usunięcie punktu linii lub strzałki. 45

47 Tylko dla strzałki lub linii. Usuń wszystkie punkty Wytnij Kopiuj Wklej Zaznacz wszystkie kształty Usuń Kolor Kolor obramowania Przesuń na wierzch Przesuń na spód Usunięcie wszystkich punktów linii lub strzałki. Tylko dla strzałki lub linii. Usuń kształt z diagramu i zachowaj w schowku systemowym. Skopiowanie kształtu do schowka. Wstawia do diagramu zawartość schowka. Zaznacz wszystkie kształty w diagramie. Usunięcie kształtu z diagramu. Zmiana koloru kształtu. Zmiana koloru obramowania kształtu. Tylko dla prostokątu, elipsy, użytkownika, bazy danych, trigera, serwera, pulpitu oraz urządzenia mobilnego. Przesunięcie kształtu na wierzch względem innych elementów. Przesunięcie kształtu na spód względem innych elementów. Dodawanie warstw Warstwy służą do grupowania obiektów (np. tabel, notatek, obrazów itp.) w diagramie. Grupować możesz obiekty tego samego typu dodając je do osobnej warstwy. Aby dodać nową warstwę, kliknij na oraz kliknij w dowolnym miejscu obszaru roboczego. Warstwa na pasku narzędzi The menu kontekstowe warstwy zawiera: Opcja Wytnij Kopiuj Wklej Zaznacz wszystkie warstwy Opis Usuń warstwę z diagramu i zachowaj w schowku systemowym. Skopiowanie warstwy do schowka. Wstawia do diagramu zawartość schowka. Zaznaczenie wszystkich warstw w diagramie. 46

48 Usuń Kolor Dopasuj rozmiar Przesuń na wierzch Przesuń na spód Usunięcie warstwy z diagramu. Zmiana koloru warstwy. Dopasowanie rozmiaru warstwy do zawartości. Przesunięcie warstwy na wierzch względem innych elementów. Przesunięcie warstwy na spód względem innych elementów. 47

49 8 - Odwzorowanie bazy danych w modelu (dostępne tylko w pełnej wersji) Import z bazy danych Importuj z bazy danych umożliwia wczytanie istniejącej struktury bazy danych lub schematu jako nowy diagram. Obsługiwane bazy danych to: MySQL, MariaDB, PostgreSQL, Oracle, SQLite, SQL Server oraz źródła danych ODBC. Jeśli typ modelu jest logiczny lub konceptualny, wszystkie widoki zostaną wczytane jako bloki. Aby rozpocząć wczytywanie struktury, wybierz polecenie Plik -> Importuj z bazy danych lub Nowy plik bazy danych z głównego menu. Wybierz połączenie W pierwszym kroku kreatora należy wybrać połączenie. Jeśli kreator uruchomiony został po raz pierwszy, należy wpierw ustawić nowe połączenie. Tworzenie połączenia Wybierz opcję. MySQL/MariaDB/PostgreSQL/Oracle/SQLite/SQL Server ODBC Uwaga: Program Navicat Data Modeler umożliwia wykonywanie połączeń do serwera zdalnego uruchomionego na różnych systemach operacyjnych: Windows, Mac Linux oraz UNIX. Edytuj połączenie Aby zmodyfikować ustawienia połączenia 1. Wybierz istniejące połączenie. 2. Kliknij przycisk. Usuń połączenie Aby usunąć połączenie 1. Wybierz istniejące połączenie. 2. Kliknij przycisk. Import ustawień połączeń Aby zaimportować ustawienia połączeń z programu Navicat (np. Navicat Premium) 48

50 1. Kliknij przycisk. 2. wybierz połączenie i wciśnij przycisk OK. Uwaga: Dostępne tylko, jeśli program Navicat (np. Navicat Premium) został zainstalowany na komputerze, na którym uruchomiony jest Navicat Data Modeler. Nowo utworzone połączenia zostaną nazwane "connection_name Copy #". Wybór obiektów Do importu możesz wybrać bazy danych, schematy, tebele lub widoki. Jeśli diagram jest typu logicznego lub konceptualnego, widoki zostaną wczytane jako bloki. Rozpocznij Kliknij na przycisk Import aby rozpocząć proces importu. Połączenia z bazą danych Tworzenie połączenia na serwerze Możesz wykonywać połączenia z bazami MySQL, MariaDB, PostgreSQL, Oracle, SQLite, SQL Server. Uwaga: Zestaw zakładek ustawień połączeń zależy od wybranego typu bazy danych. Ustawienia ogólne Ustawienia zaawansowane Ustawienia SSL Ustawienia SSH Ustawienia HTTP Ustawienia ogólne Aby poprawnie móc się połączyć ze zdalną lub lokalną bazą, bez względu na to, czy jest to połączenie SSL, SSH czy HTTP, należy przede wszystkim określić: nazwę połączenia, typ bazy danych oraz lokalizację bazy danych. Jeśli Twój dostawca internetu (ISP) blokuje porty, pod którymi dostępna jest baza danych, ale nie blokuje domyślnego portu, pod którym funkcjonują strony sieci Web, wówczas najlepszym rozwiązaniem jest połączenie SSH lub tunelowane HTTP. Podaj dowolną nazwę połączenia w polu Połączenie. Po zalogowaniu Navicat Cloud, możesz wybrać miejsce zapisu połączeń między: Moje połączenia lub projektów w Navicat Cloud za pomocą polecenia Dodaj do z menu podręcznego. Jeśli wybierzesz opcję Moje połączenia, wówczas ustawienia połączeń zapisane zostaną na komputerze lokalnym. Podczas bezpośredniej edycji połączenia w usłudze Navicat Cloud możesz wybrać, czy chcesz automatycznie synchronizować nazwę użytkownika za pomocą opcji wyboru Synchronizuj nazwę użytkownika z Navicat Cloud. 49

51 Połączenia MySQL oraz MariaDB Możesz łączyć się ze zdalnym serwerem MySQL, ale ze względów bezpieczeństwa zdalne połączenia z MySQL są wyłączone. Jednakże, jeśli Uprawnienia użytkownika nie zostaną odpowiednio ustawione. Początkowo domyślnie użytkownikiem jest "root" bez ustawionego hasła. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Kodowanie Wybierz kodowanie dla połączenia z MySQL, jeśli nie jest w użyciu kodowanie MySQL. Używaj kompresji Opcja określa, czy dane podczas transmisji będą kompresowane (pod warunkiem, że obie strony wspierają kompresję zlib). Połączenie Oracle Program Navicat Data Modeler obsługuje 2 rodzaje połączeń z serwerem Oracle. W oknie Prosty Navicat Data Modeler nawiązuje połączenie poprzez interfejs Oracle Call Interface (OCI). OCI jest programowym interfejsem pozwalającym na wykorzystanie natywnych wywołań procedur i funkcji dowolnego języka programowania w celu otrzymania dostępu do serwera oraz wykonania wyrażeń SQL. OCI jest standardową biblioteką dostępu do bazy danych. W TNS Navicat Data Modeler do połączenia z bazami Oracle wykorzystuje alias określony w pliku tnsnames.ora wykorzystując w dalszym etapie łączenia interfejs Oracle Call Interface (OCI). OCI jest programowym interfejsem pozwalającym na wykorzystanie natywnych wywołań procedur i funkcji dowolnego języka programowania w celu otrzymania dostępu do serwera oraz wykonania wyrażeń SQL. OCI jest standardową biblioteką dostępu do bazy danych. Domyślnie podczas instalacji Oracle tworzone są konta użytkowników administracyjnych: SYS, SYSTEM, SYSMAN oraz DBSNMP oraz testowe schematy: SCOTT, HR, OE, OC, PM, IX oraz SH. 50

52 Typ Rola Prosty TNS Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Nazwa usługi/sid Nazwa usługi lub identyfikator usługi, z którą zostanie wykonane połączenie. Należy wybrać odpowiednią opcję. Użytkownik musi podać Nazwa usługi Net. Opcja określa uprawnienia połączenia, domyślne SYSOPER lub SYSDBA. Autentykacja systemowa Opcja określa, czy połączenie zostanie uwierzytelnione na podstawie użytkownika systemu operacyjnego. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Zobacz również: Preferencje Połączenie PostgreSQL Ze względów bezpieczeństwa bezpośrednie połączenia ze zdalną bazą PostgreSQL są niedostępne, co oznacza, że program Navicat Data Modeler nie mogą zostać użyte do połączenia ze zdalną bazą danych, a jedynie lokalną. Aby móc łączyć się zdalnie, należy zmienić opcje listen_addresses w pliku konfiguracyjnym postgresql.conf oraz włączeniu typu łączenia host-based w pliku konfiguracyjnym $PGDATA/pg_hba.conf. Aby uzyskać więcej informacji zobacz: Autentykacja klienta. Początkowo domyślnie użytkownikiem jest "postgres" bez ustawionego hasła. Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Domyślna baza danych 51

53 Baza danych, która domyślnie zostanie otworzona podczas nawiązania połączenia. Nazwa użytkownika Nazwa użytkownika dla autoryzacji połączenia z serwerem. Hasło Hasło użytkownika dla autoryzacji połączenia z serwerem. Połączenie SQLite Możesz wybrać Typ bazy SQLite oraz określić ścieżkę do pliku bazy. Istniejąca baza Nawiązywanie połączenia z bazą w miejscu określonym przez ustawienie Plik bazy danych. Nowa - SQLite 3 Tworzy nową bazę SQLite w wersji 3 w miejscu określonym przez ustawienie Plik bazy danych. Nowa - SQLite 2 Tworzy nową bazę SQLite w wersji 2 w miejscu określonym przez ustawienie Plik bazy danych. Plik bazy danych Określ początkowy plik bazy danych. Jeśli użyty jest tunel HTTP należy podać pełną ścieżkę do pliku na serwerze. Nazwa użytkownika Nazwa użytkownika wymagana do połączenia z istniejącym plikiem bazy danych. Hasło Hasło wymagane do połączenia z istniejącym plikiem bazy danych. Połączenie SQL Server Host/Adres IP Nazwa hosta lub adres IP serwera bazy danych. Port Port TCP/IP dla połączenia z serwerem bazy danych. Startowa baza danych Określa bazę danych, która zostanie otwarta po nawiązaniu połączenia. 52

54 Typ autentykacji Serwer SQL używa dwóch metod autentykacji użytkownika: Prosty i Autentykacja Windows. Prosty Autoryzacja dokonywana jest na podstawie loginu i hasła. Użytkownik musi podać dane logowania: Nazwa użytkownika i Hasło. Autentykacja Windows Autoryzacja dokonywana jest na podstawie danych identyfikacyjnych użytkownika systemu Windows. Oznacza to, że logowanie odbywa się z użyciem nazwy oraz hasła aktualnie zalogowanego użytkownika. W związku z tym nie jest już wymagane ponownie podawanie przez użytkownika loginu oraz hasła. Użytkownicy muszą podać Domena, Nazwa użytkownika i Hasło. Ustawienia zaawansowane Połączenia MySQL, MariaDB oraz PostgreSQL Używaj gniazda Opcja wskazuje na to, czy połączenie zostanie wykonane przez określony soket/gniazdo. Połączenie SQLite Szyfrowanie danych Zaznacz opcję oraz podaj Hasło aby móc łączyć się z zaszyfrowaną bazą SQLite. Dołączona baza danych Aby pokazać lub ukryć bazę dla połączenia. Ustawienia SSL SSL jest protokołem transmisji poufnych dokumentów w sieci Internet. Aby uzyskać połączenie SSL należy przede wszystkim zainstalować biblioteki OpenSSL oraz pobrać źródła baz danych. Uwaga: Dostępne tylko dla MySQL, PostgreSQL, MariaDB oraz PostgreSQL od wersji 8.4. Połączenia MySQL oraz MariaDB Aby używać autentykacji zaznacz opcję Używaj autentykacji oraz podaj wymagane informacje: Klucz klienta Klucz SSL w formacie PEM dla połączeń szyfrowanych. Certyfikat klienta Certyfikat SSL w formacie PEM dla połączeń szyfrowanych. 53

55 Certyfikat CA Ścieżka do pliku w formacie PEM zawierającego listę zaufanych wydawców certyfikatów SSL. Szyfr określony Lista szyfrów dla połączenia SSL. Połączenie PostgreSQL Wybierz Tryb SSL: allow prefer require verify-ca verify-full Wpierw próbuj łączyć się połączeniem zwykłym, jeśli połączenie się nie uda, spróbuj łączyć się poprzez SSL. Wpierw próbuj łączyć się połączeniem SSL, jeśli połączenie się nie uda, spróbuj łączyć się poprzez zwykłe połączenie. Tylko połączenie SSL. Tylko połączenie SSL oraz sprawdzenie, czy certyfikat pochodzi od zaufanego wydawcy. Tylko połączenie SSL oraz sprawdzenie, czy certyfikat pochodzi od zaufanego wydawcy oraz sprawdzenie, czy domena serwera zgadza się z domeną certyfikatu. Aby używać autentykacji zaznacz opcję Używaj autentykacji oraz podaj wymagane informacje: Certyfikat klienta Ścieżka do certyfikatu klienta. Klucz klienta Ścieżka do klucza prywatnego klienta. Certyfikat główny Ścieżka do listy zaufanych wydawców. Certyfikaty unieważnione Ścieżka do listy certyfikatów unieważnionych (CRL). Ustawienia SSH Secure SHell (SSH) jest standardem komunikacyjnym używanym w sieciach komputerowych, za pomocą którego wykonuje się odpowiednie czynności na innym komputerze, takich jak uruchamianie poleceń systemowych, uruchamianie programów, przenoszenie plików itp. SSH zapewnia bezpieczeństwo pracy poprzez silne szyfrowanie danych oraz transmisji danych, co często nazywane jest także Przekazywanie portów SSH (tunelowanie)w sieci niezabezpieczonej. Ogólnie jest to szyfrowana wersja protokołu Telnet. 54

56 W protokole Telnet komunikacja (w tym przesyłanie nazwy i hasła użytkownika) odbywa się w postaci przeysłania zwykłego tekstu, który każdy może przechwycić oraz odczytać (a przy tym pozyskać poufne informacje). SSH natomiast zabezpiecza przed tego typu sytuacją oraz pozwala łączyć się w pełni bezpiecznie pomiędzy komputerami. Uwaga: Dostępne tylko dla MySQL, Oracle, PostgreSQL, SQL Server oraz MariaDB. Upewnij się, że parametr "AllowTcpForwarding" na serwerze został ustawiony na wartość "yes", w innym wypadku przekazywanie SSH zostanie dezaktywowane. Konfiguracja znajduje się w pliku /etc/ssh/sshd_config. Domyślnie przekazywanie powinno być aktywne. Sprawdź ponownie ustawienia. Jeśli na serwerze jest wyłączone przekazywanie portu SSH program Navicat Data Modeler nie będzie mógł nawiązać połączenia SSH na porcie 22. Host/Adres IP Host serwera SSH. Uwaga: Nazwa hosta powinna zostać ustawiona względna do serwera SSH. Port Port serwera SSH (domyślnie 22). Nazwa użytkownika Nazwa użytkownika SSH (nie jest to nazwa użytkownika bazy danych). Metoda Autentykacji Hasło Klucz publiczny Podaj nazwę użytkownika SSH Hasło. Klucz Prywatny Klucz prywatny używany jest wraz z kluczem publicznym. Klucz prywatny powinien być dostępny tylko dla Ciebie. Fraza hasła Fraza hasła, w odróżnieniu do zwykłego hasła, np. hasła użytkownika, jest hasłem dostępu do klucza. Uwaga: Tunel HTTP oraz SSH nie mogą być aktywne jednocześnie. Przy wyborze tunelu SSH automatycznie zostanie dezaktywowany tunel HTTP, i odwrotnie. Ustawienia HTTP Tunelowanie HTTP jest metodą połączenia z bazą danych na tej samej drodze, na jakiej nawiązywane jest połączenie ze stronami sieci WEB, czyli poprzez protokół " na porcie 80. Metoda ta jest zalecana tylko w tym przypadku, kiedy dostawca Internetu blokuje port, pod którym dostępna jest baza danych. Uwaga: Dostępne tylko dla ysql, PostgreSQL, SQLite oraz MariaDB. 55

57 Wgranie skryptu na serwer Aby użyć tej metody łączenia należy wpierw wgrać skrypt tunelu do katalogu serwera tak, aby dostępny był poprzez adres URL dla ustawień połączeń. Uwaga: Klikjnij Zapisz skrypt jako aby rozpakować plik skryptowy, ntunnel_mysql.php (dla MySQL oraz MariaDB), ntunnel_pgsql.php, ntunnel_sqlite.php. Konfiguracja tunelu HTTP Poniżej przedstawione zostały wymagane czynności, aby poprawnie skonfigurować połączenie HTTP. 1. Wybierz zakładkę HTTP oraz włącz opcję tunelu HTTP Tunel HTTP. 2. Podaj URL skryptu tunelowania, np Jeśli skrypt tunelu znajduje się na zabezpieczonym hasłem serwerze należy podać dane autentykacyjne. 4. Jeśli Twój serwer uruchomiony został za zaporą możesz wybrać opcję Koduj zapytanie przy użyciu base64. Uwaga: Tunel HTTP oraz SSH nie mogą być aktywne jednocześnie. Przy wyborze tunelu SSH automatycznie zostanie dezaktywowany tunel HTTP, i odwrotnie. Połączenia ODBC Możesz tworzyć połączenia ODBC. Poniższe instrukcje przedstawiają krok po kroku jak ustanowić połączenie ze źródłami ODBC. Konfiguracja źródeł danch ODBC 1. Aby ustawić połączenie ze źródłem należy zainstalować odpowiedni sterownik. 2. Następnie ustaw DSN (Data Source Name) w konfiguracji ODBC. Uwaga: Skontaktuj się z dostawcą aby uzyskać więcej informacji na temat konfiguracji DSN. Źródła ODBC w programie Navicat Data Modeler Połączenie Wybrana przez Ciebie nazwa połączenia. Źródło danych Nazwa źródła danych. Nazwa użytkownika Nazwa użytkownika dla połączenia danych źródłowych. 56

58 Hasło Hasło dla połączenia danych źródłowych. 57

59 9 - Zapis do bazy danych (dostępne tylko w pełnej wersji) Zapis w bazie danych Navicat Data Modeler udostępnia dwa narzędzia zapisu danych w bazie, bezpośredni zapis do bazy danych lub utworzenie skryptu wykonawczego. Synchronizuj do bazy danych - porównanie i zapis w bazie danych. Eksport SQL - generowanie pliku wykonawczego SQL z dodatkowymi opcjami eksportu. Synchronizuj do bazy danych Synchronizuj do bazy danych umożliwia porównywanie modeli z fizyczną bazą danych lub schematem i przedstawia wszelkie różnice w strukturze, a także oferuje synchronizację struktur. Aby rozpocząć synchronizacją, wybierz polecenie Plik -> Synchronizuj do bazy danych z głównego menu. Uwaga: Opcja dostępna jest tylko dla modelu fizycznego. Wybierz typ synchronizacji Synchronizuj wybrane schematy Wykonanie synchronizacji wszystkich obiektów wybranego schematu. Synchronizuj wybrane obiekty Wykonanie synchronizacji tylko zaznaczonych obiektów. Wybierz połączenie docelowe Połączenie Wybierz połączenie docelowe oraz docelową bazę danych istniejącego połączenia. Podgląd i modyfikacja połączeń w programie Navicat Data Modeler. Zobacz temat Połączenia z bazą danych. Wybór schematu/obiektów W tym kroku wybierz jeden lub więcej schematów w modelu do porównania. Jeśli obiekty znajdują się w tym samym schemacie, wybierz obiekty z istniejącego schematu. Jeśli obiekty znajdują się w różnych schematach, podaj schemat docelowy w okienku Określ schemat domyślny dla porównania dla modelu źródłowego do porównania. Wybór opcji synchronizacji Uwaga: Dostępność poniżej przedstawionych opcji zależy od wybranego typu modelu oraz wybranej bazy danych. 58

60 Porównaj z uwzględnieniem wielkości znaków Wybierz opcję, jeśli chcesz porównać indetyfikator z rozróżnieniem wielkości liter. Porównaj tabele Zaznacz opcję, jeśli chcesz porównać tabele. Porównaj klucze główne Wybierz opcję, jeśli chcesz porównać klucze obce. Porównaj klucze obce Wybierz opcję, jeśli chcesz porównać klucze obce. Porównaj indeksy Wybierz opcję, jeśli chcesz porównać indeksy. Porównaj trigery Wybierz opcję, jeśli chcesz porównać trigery. Porównaj zestaw znaków Zaznacz opcję, jeśli chcesz porównać zestawy znaków. Porównaj wartości Auto Increment Zaznacz opcję, jeśli chcesz porównać wartości auto increment. Porównaj unikaty Wybierz opcję, jeśli chcesz porównać unikaty. Porównaj weryfikatory Wybierz opcję, jeśli chcesz porównać weryfikatory. Porównaj reguły Wybierz opcję, jeśli chcesz porównać reguły. Porównaj wykluczenia Wybierz opcję, jeśli chcesz porównać wykluczenia. Porównaj kolekcje Zaznacz opcję, jeśli chcesz porównać kolacje tabel. 59

61 Porównaj widoki Wybierz opcję, jeśli chcesz porównać widoki. Porównaj Definer Zaznacz opcję, jeśli chcesz porównać definer'y widoków. Kod tworzenia obiektów Wybierz opcję, jeśli chcesz dołączyć powiązane wyrażenia SQL, jeśli obiekt w miejscu docelowym zostanie utworzony. Kod modyfikacji obiektów Wybierz opcję, jeśli chcesz dołączyć powiązane wyrażenia SQL, jeśli obiekt w miejscu docelowym zostanie zmodyfikowany. Kod usuwania obiektów Wybierz opcję, jeśli chcesz dołączyć powiązane wyrażenia SQL, jeśli obiekt zostanie usunięty z miejsca docelowego. Ignoruj błędy Pomijanie błędów, jeśli wystąpią podczas procesu synchronizacji. Wynik porównywania Elementy modelu i Obiekty bazy danych przedstawia różnice w strukturze między modelem, a bazą danych/schematem po porównaniu, a także listę poleceń modyfikujących SQL w oknie Wynik. Linie czerwone przedstawiają obiekty nieistniejące. Linie niebieskie przedstawiają obiekty różne. Wszystkie polecenia zostały domyślnie odznaczone na liście Wynik. Wybierz polecenia, które chcesz wykonać w miejscu docelowym. Aby wyświetlić pełne wyrażenie SQL przenieś kursor myszy nad daną część wyrażenia. 60

62 Kliknij przycisk Dalej aby wykonać wybrane zapytanie. Eksport SQL Po zakończeniu projektowania modelu możesz zapisać strukturę tabel i relacje jako plik skryptowy SQL. Użyj opcji Eksportuj SQL opcja pozwala na tworzenie plików skryptowych SQL. Aby rozpocząć eksportowanie wybierz polecenie Plik -> Eksportuj SQL z głównego menu. Uwaga: Opcja dostępna jest tylko dla modelu fizycznego. Ustawienia ogólne Eksportuj do pliku Podaj nazwę pliku i wskaż jego ścieżkę. Wybór obiektu to eksportu Wybierz obiekty modelu do eksportu. Ustawienia zaawansowane Uwaga: Dostępność poniżej przedstawionych opcji zależy od wybranego typu modelu oraz wybranej bazy danych. Wersja serwera Wybór wersji serwera dla pliku SQL. Dołącz schemat Jeśli opcja zostanie zaznaczona, dołączona zostanie nazwa schematu. Jeśli opcja nie zostanie zaznaczona, dołączone zostaną tylko nazwy obiektów. Domyślna nazwa schematu Ustawienie nazwy schematu dla obiektów, które nie mają ustawień schematu. Dołącz DROP Jeśli opcja zostanie zaznaczona, dołączone zostaną wyrażenia usuwania. Usuń z opcją CASCADE 61

63 Jeśli opcja zostanie zaznaczona, dołączone zostaną wyrażenia usuwania z opcja cascade. Dołącz klucze główne Jeśli opcja zostanie zaznaczona, dołączone zostaną klucze obce. Dołącz klucze obce Jeśli opcja zostanie zaznaczona, dołączone zostaną klucze obce. Dołącz unikaty Jeśli opcja zostanie zaznaczona, dołączone zostaną unikaty. Dołącz indeksy Jeśli opcja zostanie zaznaczona, dołączone zostaną indeksy. Dołącz zestaw znaków Jeśli opcja zostanie zaznaczona, dołączony zostanie zestaw znaków tabel oraz pól. Dołącz wartości Auto Increment Jeśli opcja zostanie zaznaczona, dołączone zostaną wartości auto increment. Dołącz kolację Jeśli opcja zostanie zaznaczona, dołączona zostanie kolacja. 62

64 10 - Pozostałe narzędzia Dodatkowe funkcje programu Program Navicat Data Modeler zawiera szereg narzędzi usprawniających proces tworzenia modeli. Konwersja modelu Rozmieść automatycznie Wydruk modelu Filtr obiektów Tryb pełnoekranowy Konwersja modelu Program Navicat Data Modeler umożliwia konwersję modelu jednego typu bazy danych na inny, a także z jednego typu modelu na inny (np. z modelu fizycznego dla MariaDB w wersji 10.0 do modelu fizycznego dla PostgreSQL w wersji 9.0, lub z modelu fizycznego dla Oracle 10g do modelu logicznego lub konceptualnego dla MySQL w wersji 5.0). Podczas konwersji wszystkie typy danych zostaną dostosowane do wybranego typu docelowego. Proces konwersji nie modyfikuje natomiast wyrażeń SQL widoków. Jeśli konwersja następuje z modelu fizycznego do logicznego lub konceptualnego, wszystkie widoki zostaną zamienione na bloki. Jeśli docelową wersją bazy danych będzie MySQL w wersji 4.0 lub starszej, wszystkie widoki zostaną usunięte. Aby zmienić typ modelu, wybierz polecenie Plik -> Konwersja modelu. Następnie wybierz polecenie Typ modelu oraz wybierz docelową Baza danych, Wersja i/lub Edycja, jeśli to konieczne. Rozmieść automatycznie (dostępne tylko w pełnej wersji) Aby automatycznie rozmieścić położenie elementów w obszarze roboczym diagramu kliknij na Rozmieść automatycznie. Aby zmienić opcje rozmieszczania automatycznego wybierz opcję Diagram -> Rozmieść automatyczne... z menu oraz ustaw poniższe opcje: Odstęp Odstęp pomiędzy elementami diagramu. Liczba prób Jakość automatycznego rozmieszczania. Rozmiar automatyczny Dopasuj rozmiar diagramu automatycznie. 63

65 Dopasuj tabele Dopasowanie rozmiaru tabeli do zawartości. Wydruk modelu Wydruk do drukarki Wybierz opcję Plik -> Drukuj aby wysłać diagram bezpośrednio do drukarki. Możesz zmienić ustawienia wydruku w oknie drukowania. Wydruk do pliku Wybierz opcję Plik -> Wydruk do PDF/Wydruk do PNG/Wydruk do SVG aby utworzyć diagram w formacie PDF, PNG lub SVG. Filtr obiektów Filtr obiektów umożliwia szybkie wyszukiwanie modeli w usłudze Navicat Cloud, tabel, bloków oraz widoków w obszarze edycyjnym na podstawie fragmentu ich nazwy. Określ tekst wyszukiwania w polu Szukaj. Aby usunąć tekst wyszukiwania, wyczyść pole wyszukiwania 64
