Instrukcja uruchomienia lasera

Transkrypt

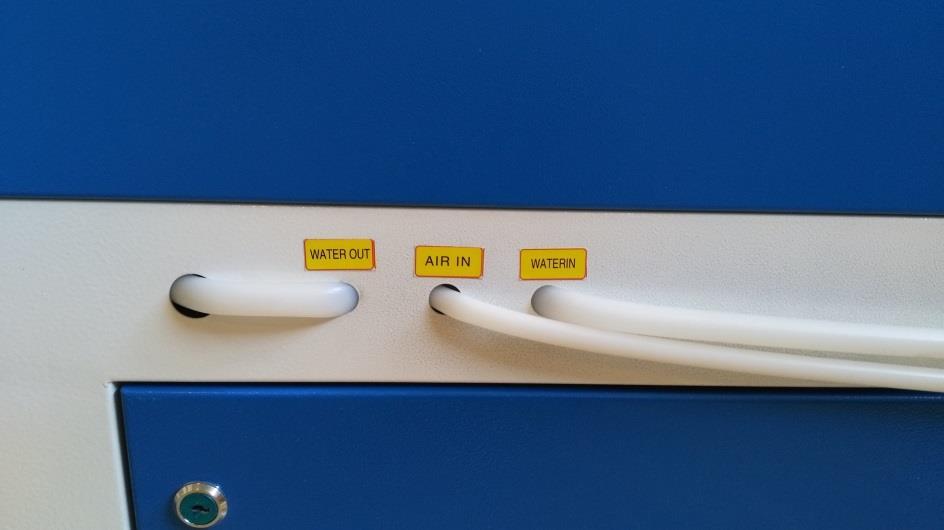

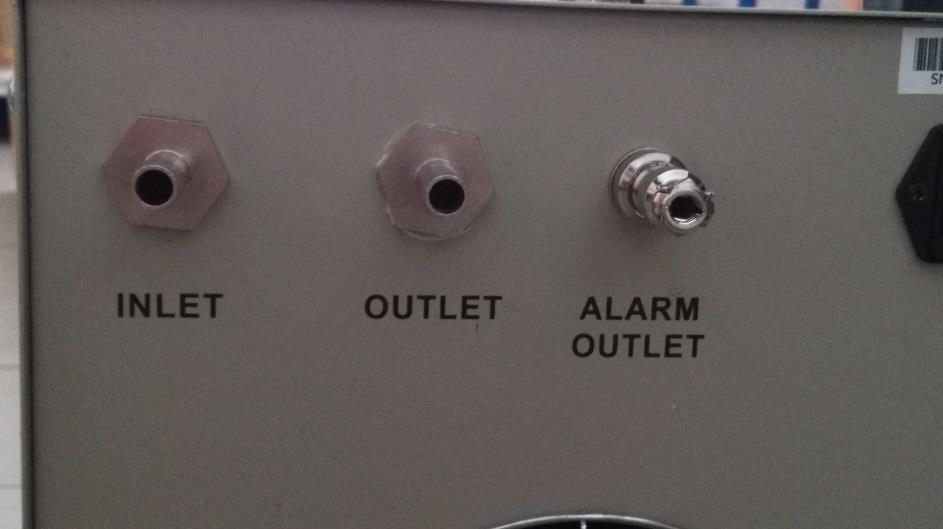

1 Instrukcja uruchomienia lasera 1. Pompa wodna. Przed uruchomieniem maszyny należy uruchomid pompę wody. Pompę podłączamy do lasera na krzyż (wężyk z opisem WATER OUT podłączamy do wyjścia INLET na pompie; wężyk z opisem WATER IN podłączamy do wyjścia OUTLET na pompie). Aby uniknąd awarii tuby, do chłodzenia należy używad wody destylowanej.

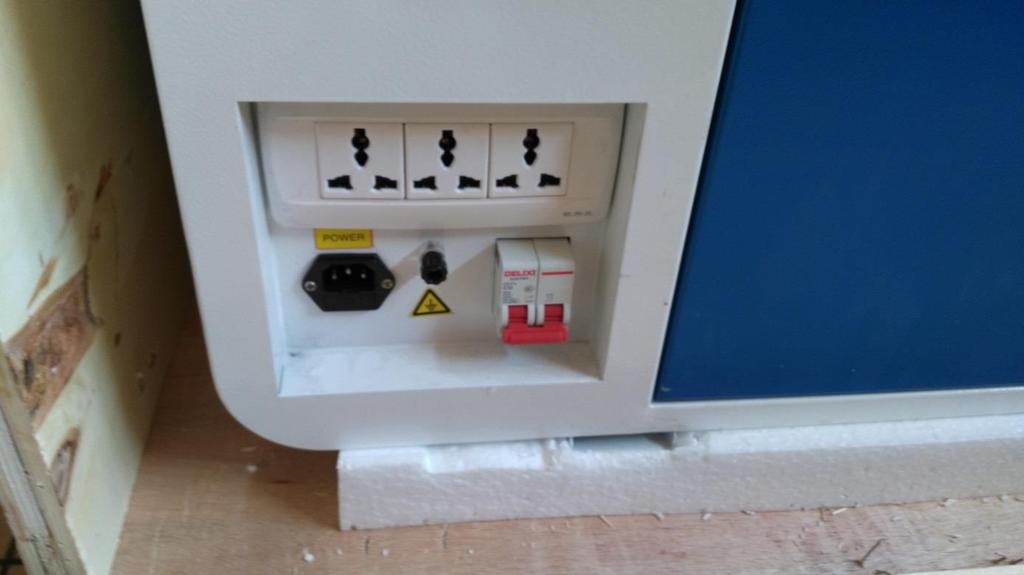

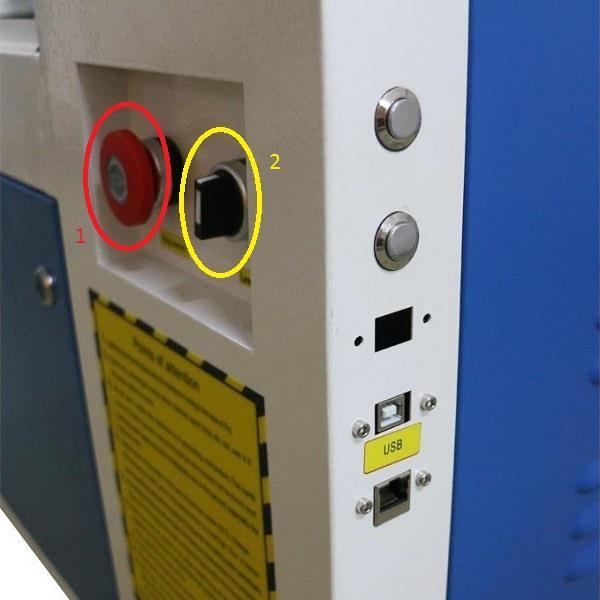

2 2. Włączenie maszyny Po uruchomieniu pompy możemy uruchomid maszynę. Najpierw należy sprawdzid, czy bezpiecznik maszyny znajduje się na pozycji ON. Maszynę włączamy odpowiednim przyciskiem na panelu maszyny. Należy sprawdzid, czy przycisk awaryjnego zatrzymania (nr 1 na rysunku) jest wyłączony. Obok przycisku awaryjnego stopu znajduje się przełącznik uruchamiający tubę (nr 2 na rysunku). Należy go przełączyd na pozycję on, w innym przypadku tuba lasera nie będzie pracowad.

3 Do maszyny należy też podłączyd kompresor dołączony do zestawu. Aby uruchomid kompresor należy go podłączyd do odpowiedniego wyjścia zasilającego znajdującego się z tyłu maszyny. Ponadto, należy do kompresora podłączyd wężyk wychodzący z maszyny (będzie on opisany pod nazwą AIR ). Podłączenie kompresora jest szalenie ważne jeżeli chcemy uzyskad dobry efekt pracy maszyny. Kompresor będzie się załączał automatycznie po uruchomieniu maszyny. 3. Oprogramowanie. Na płytce dołączonej do maszyny znajduje się oprogramowanie sterujące. Znajdziemy tam wersję próbną programu Corel 14 oraz pełną wersję programu CorelLaser (nakładka na Corela, odpowiedzialna za sterowanie maszyną). W celu instalacji proszę postępowad wg instrukcji dołączonej do płytki. Po zainstalowaniu obu programów zgodnie z instrukcją, na pulpicie komputera powinien pojawid się skrót do programu CorelLaser. Ikona powinna wyglądad podobnie lub tak samo jak ta:

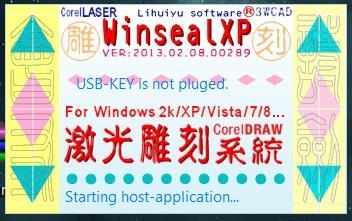

4 Następnie, do naszego komputera, podłączamy dwie rzeczy: 1. Przewód USB odpowiedzialny za komunikację z maszyną. Wyjście USB na maszynie znajduje się z przodu maszyny, z prawej bądź z lewej strony (w zależności od wersji, zawsze jest opisane USB ). 2. Klucz startowy maszyny. Klucz musi byd stale podpięty do komputera w trakcie pracy maszyny. Bez tego klucza oprogramowanie nie będzie widzied maszyny. Klucz wyglądem przypomina pendrive. W tym momencie możemy uruchomid program CorelLaser. Przy starcie programu powinno się pojawid takie okno: Jeżeli wszystko wykonaliśmy poprawnie w poprzednich krokach, w prawym dolnym rogu pojawi się informacja Machine is connected. Jeżeli zamiast tego pojawi się komunikat Machine is disconnected oznacza to, że oprogramowanie nie widzi maszyny. Należy wtedy sprawdzid czy podłączyliśmy przewód USB bądź klucz startowy. Po uruchomieniu programu CorelLaser pojawi się nam interfejs programu Corel, a w prawym górnym rogu znajdziemy panel obsługi maszyny. Wygląda on tak: Omówimy teraz panel obsługi maszyny.

5 1. Przyciski zgrupowane pod numerem jeden odpowiedzialne są za ruch maszyny. Przy pomocy tych przycisków możemy zapauzowad pracę maszyny, zatrzymad całkowicie pracę maszyny lub załadowad program od początku. 2. Przycisk nr 2 odpowiada za tryb pracy grawerowanie ( Engraving ). 3. Przycisk nr 3 odpowiada za tryb pracy cięcie ( Cutting ). 4. Przycisk nr 4 to ustawienia oprogramowania ( Device initialize ). 4. Wykonanie projektu. Zakładając, że stworzyliśmy już projekt graficzny, będziemy chcieli go teraz wykonad. Zanim jednak przejdziemy do wykonania projektu musimy sprawdzid ustawienia maszyny. Omówmy zatem panel ustawieo: Z istotnych rzeczy: 1. Resolution oznacza rozdzielczośd wykonywanych projektów. Domyślna wartośd to 1000 DPI. Zmniejszenie wartości DPI będzie wiązała się ze spadkiem jakości projektu. 2. Max speed limit prędkości z jaką może pracowad głowica maszyny. Maszyna może pracowad z maksymalną prędkością 600 mm/s, jednak jeżeli z jakichś przyczyn chcemy ustawid limit prędkości możemy to zrobid w tym polu. 3. Cooridinate punkt odniesienia wg którego maszyna będzie przeliczad wszelkie wartości dotyczące wymiaru i pozycjonowania głowicy. Domyślna pozycja to lewy górny róg pola roboczego ( Top-Left ).

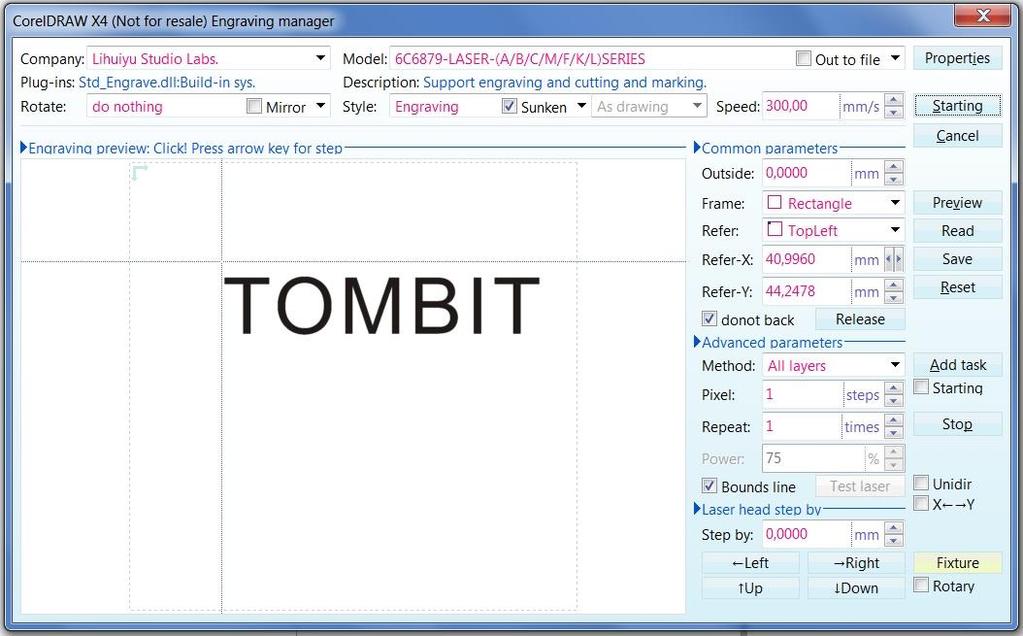

6 4. Origin-X, Origin-Y miejsce zerowe maszyny. 5. PageSizeX, PageSizeY wymiary pola roboczego. Można tutaj wpisad różne wartości, w zależności od potrzeb. Wartośd może nawet przekraczad fizyczne wymiary pola roboczego maszyny, aczkolwiek jest to niezalecane. Sugerujemy podawanie tutaj wartości fizycznego pola roboczego maszyny (np. 1000x400mm, 1000x600mm itd.). Po wybraniu odpowiadających nam ustawieo przejdźmy do kolejnego kroku, czyli do wykonania projektu. W zależności od tego, czy chcemy grawerowad, czy ciąd, wybieramy odpowiednią opcję z panelu. Grawerowanie Aby rozpocząd grawerowanie wybieramy opcję Engraving na panelu obsługi maszyny. Po kliknięciu odpowiedniego przycisku pojawi nam się takie okno: Po środku widzimy jak będzie wypozycjonowany projekt względem pola roboczego. Z istotnych rzeczy:

7 1. Speed tutaj ustawiamy prędkośd z jaką głowica będzie wykonywała grawer. Maksymalna możliwa do uzyskania prędkośd to 600 mm/s, sugerujemy jednak grawerowanie na mniejszych prędkościach ( mm/s). 2. Refer-X, Refer-Y tutaj ustawiamy w którym miejscu na polu roboczym rozpoczniemy grawer. W tym przypadku maszyna będzie zaczynała pracę od lewego górnego rogu projektu. To odniesienie można zmienid wybierając jedną z opcji w polu Refer. Dodatkowo, projekt można przesuwad ręcznie. Wystarczy złapad myszką projekt i przesunąd w żądane miejsce. 3. Rotate projekt możemy obrócid o żądany kąt. 4. Repeat projekt możemy powtórzyd zadaną ilośd razy. Po zakooczeniu pierwszego zadania program zapyta nas, czy chcemy wykonad projekt kolejny raz. Po ustawieniu projektu na żądanej pozycji klikamy przycisk Starting. Maszyna rozpocznie pracę. Cięcie Aby wykonad cięcie klikamy przycisk Cutting na panelu obsługi maszyny. Po kliknięciu odpowiedniego przycisku pokaże nam się takie okno:

8 Okno wygląda podobnie jak w przypadku opcji grawerowania. Istotną różnicą jest prędkośd z jaką możemy wykonywad cięcie ( Speed ). Jest ona dużo niższa niż w przypadku grawerowania i wynika ona z konstrukcji maszyny. Maksymalna prędkośd z jaką możemy wykonywad cięcia to 40 mm/s, aczkolwiek sugerujemy używanie niższych prędkości. Pozycję projektu względem pola roboczego ustawiamy w analogiczny sposób jak przy grawerowaniu. Po ustawieniu projektu na żądanej pozycji klikamy przycisk Starting. Maszyna rozpocznie pracę. 5. Informacje dodatkowe. 1. Laser nie będzie pracował jeżeli nie włączymy obiegu wody chłodzącej tubę. 2. Wyłącznik kraocowy uniemożliwia pracę lasera przy podniesionej pokrywie lasera. W przypadku podniesienia pokrywy maszyna natychmiast zatrzyma pracę. 3. Proszę sprawdzid, czy została włączona tuba. Przełącznik tuby znajduje się na przodzie maszyny i opisany jest nalepką z napisem Laser switch. Pozycja pionowa oznacza wyłączenie tuby, pozioma włączenie tuby. 4. Moc tuby lasera regulujemy z poziomu panelu znajdującego się na maszynie. Możemy uzyskad dokładnośd do 0,1%. 5. Wysokośd stołu roboczego regulujemy przy pomocy przycisków znajdujących się na panelu maszyny. Opisane są one jako UP (ruch w górę), DOWN (ruch w dół). 6. Ważne jest, aby odległośd między górną częścią materiału a głowicą miała odpowiednią wysokośd (musimy złapad ogniskową). Do wymierzenia tej odległości służy dołączony do maszyny wzornik (pomaraoczowy prostopadłościan z tworzywa sztucznego). Ustawiamy go pionowo pomiędzy materiałem a głowicą.
