INSTRUKCJA MONTAśU I UśYTKOWANIA KABINY LAGUNA

Transkrypt

1 INSTRUKCJA MONTAśU I UśYTKOWANIA KABINY LAGUNA Przed montaŝem i pierwszym uŝyciem naleŝy zapoznać się z niniejszą instrukcją. MontaŜ musi być przynajmniej przeprowadzony przynajmniej przez dwie osoby. UWAGA: Instalacja hydrauliczna musi być wykonana wykwalifikowanego hydraulika! UWAGA: Instalacja elektryczna musi być wykonana przez elektryka z uprawnieniami! UWAGA: W przypadku zlecenia płatnego montaŝu w autoryzowanym serwisie instalacyjnym gwarancja zostaje przedłuŝona o dodatkowe 12 miesięcy. UWAGA: Ze względu na ciągłe doskonalenie produktów zamieszczone w instrukcji zdjęcia i rysunki mają charakter poglądowy i mogą się róŝnić od zakupionego towaru. RóŜnice te nie mogą być podstawą do reklamacji. UWAGA: W zaleŝności od wersji kabiny niektóre z opisanych funkcji mogą być niedostępne.

2 Narzędzia Parametry kabin natryskowych: Napięcie zasilania: 230 V ~50 Hz. Moc maksymalna: 300 W. UWAGA: Ciepła woda nie powinna mieć więcej niŝ 75 C. WyŜsza temperatura moŝe wymywać smar z głowic i przełączników ceramicznych i doprowadzić do ich przedwczesnego uszkodzenia. UWAGA: Instalacja hydrauliczna musi być przepłukana przed instalacją kabiny. Wymagane jest zainstalowanie filtrów wodnych. A. Przyłącze wodne powinno być wykonane na gwint ½ i wystawać nie więcej niŝ 20 mm ze ściany. B. Otwór odpływowy powinien mieć średnicę około 60 mm (naleŝy dopasować go do posiadanego syfonu. C. Gniazdko elektryczne koniecznie musi posiadać prawidłowo uziemiony bolec ochronny. Powinno ono być umieszczone w łatwo dostępnym miejscu. Jeśli jest inaczej, naleŝy zastosować dodatkowy włącznik zasilania pozwalający wyłączyć zasilanie do kabiny. UWAGA: w instalacji zasilającej kabinę musi być zainstalowany wyłącznik róŝnicowoprądowy 30 ma z odstępem styków co najmniej 3 mm. UWAGA: do uszczelnienia połączeń naleŝy uŝywać silikonu sanitarnego odpornego na pleśnienie.

3 ELEMENTY KABINY A brodzik B, D ścianki tylne C panel natryskowy E dach F, G szyby boczne J, K profile naroŝne LU, LD prowadnice aluminiowe O, P szyba przednia stała R, S szyba drzwiowa - profil aluminiowy boczny - wkręt 4x8 - wkręt 4x12 - wkręt 4x20 - wkręt 4x25 - podkładka silikonowa - stoper - rolka - rączka drzwiowa - uszczelka magnetyczna wciskana - uszczelka z piórem wciskana - uszczelka bez pióra wciskana

4 MONTAś KABINY 1. Zmontować przednią ramę (profile boczne i prowadnice) osadzając szyby stałe przednie w ramach za pomocą uszczelek wciskanych. 2. Przykręcić ścianki boczne do profili naroŝnych.

5 3. Ścianki boczne z przykręconymi profilami naroŝnymi przykręcić do ramy przedniej. 4. Przykręcić ścianki tylne do ścianek bocznych.

6 5. Przykręcić panel natryskowy do ścianek tylnych. 6. Zamontować ramę do brodzika. Przykręcić dach do konstrukcji kabiny.

7 7. Do otworów w drzwiach zamocować rolki górne, następnie wstawić drzwi do prowadnicy górnej i zamontować rolki. Do otworów w prowadnicach przykręcić stopery ograniczające ruch drzwi. 8. Zamontować uchwyty do drzwi.

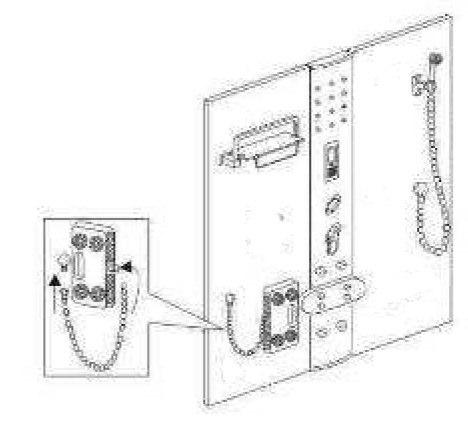

8 9. Zamocować uszczelki z piórem i uszczelki magnetyczne na drzwiach. 10. Do otworów w tylnych ściankach zamontować akcesoria. Przy przykręcaniu wykorzystać podkładki silikonowe.

9 POŁĄCZENIA HYDRAULICZNE KABINY ZWYKŁEJ Połączenia hydrauliczne naleŝy wykonać zgonie ze schematem W zaleŝności od wersji kabiny niektóre elementy mogą być niedostępne lub wyglądać inaczej niŝ na rysunkach. Panel sterowania.

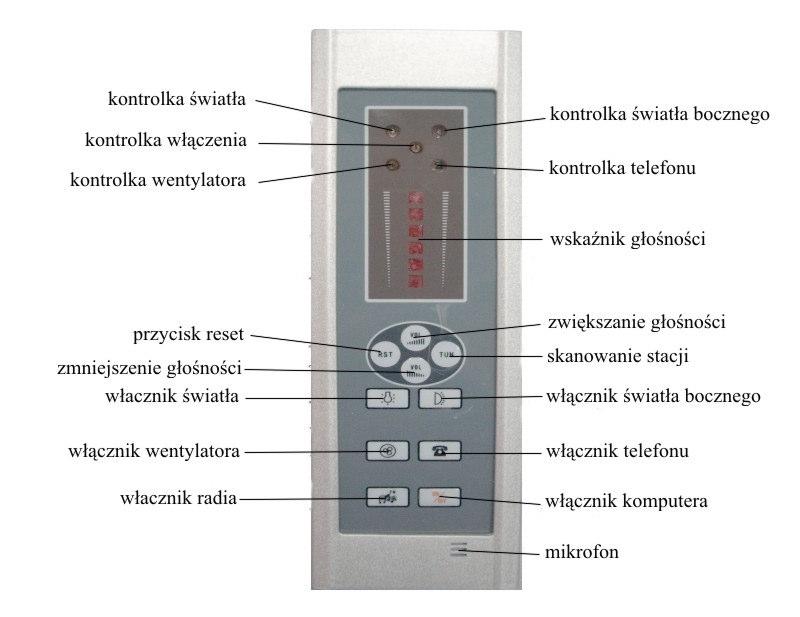

10 Wszystkie konektory posiadają etykietki. NaleŜy je podłączyć zgodnie ze schematem do odpowiednich złączek. Do przełącznika funkcji naleŝy podłączyć węŝe zasilające z zestawu natryskowego, dysz natryskowych, itp. W zaleŝności od wersji kabiny niektóre elementy mogą być niedostępne lub wyglądać inaczej niŝ na rysunkach. INSTRUKCJA UśYTKOWANIA Panel kontrolny

11 Obsługa panelu kontrolnego. 1. Po naciśnięciu przycisku ON/OFF panel sterujący uruchomi kabinę, na wyświetlaczu włączy się wskazanie temperatury i parownik będzie gotowy do pracy. 2. Wentylator włącza i wyłącza się przyciskiem. W czasie pracy wentylatora na wyświetlaczu świeci się odpowiednia kontrolka. 3. Górną i boczną lampę włącza się i wyłącza przyciskami i. W czasie pracy lamp na wyświetlaczy świecą się odpowiednie kontrolki. 4. Radio włącza się przyciskiem. W czasie pracy radia na wyświetlaczu świeci się lub miga odpowiednia kontrolka. By wyszukać stację radiową naleŝy nacisnąć przycisk - radio zacznie automatycznie poszukiwać stacji zaczynając od częstotliwości 87,5 MHz kończąc na 108 MHz. W przypadku odszukania stacji radio automatycznie się do niej dostroi. By wyszukać kolejną stację naleŝy ponownie nacisnąć przycisk. Naciśnięcie przycisku spowoduje zresetowanie się częstotliwości do 87,5 MHz. W przypadku jeśli wyszukiwanie dojdzie od częstotliwości 108 MHz, przed rozpoczęciem nowego wyszukiwanie równieŝ naleŝy nacisnąć przycisk. Głośność reguluje się przyciskami i. 5. W przypadku gdy telefon dzwoni naleŝy nacisnąć przycisk by odebrać połączenie. Na wyświetlaczu zapali się wtedy odpowiednia kontrolka, a radio zostanie automatycznie wyciszone. Ponowne naciśnięcie przycisku rozłączenie i wyłączenie się telefonu. Mieszacz i przełącznik funkcji. spowoduje Podniesienie rączki mieszacza do góry zwiększa przepływ wody, opuszczenie jej na dół zmniejsza go. Obrócenie rączki w prawo zmniejsza jej temperaturę, obrócenie w lewo zwiększa. Przełącznik funkcji: 1. Woda zasila urządzenie do masaŝu stóp 2. Woda zasila natrysk górny. 3. Woda zasila dysze natryskowe. 4. Woda zasila zestaw natryskowy. Wymagania dotyczące bezpieczeństwa uŝytkowania kabiny: 1. Kabina musi być podłączona do uziemionej instalacji elektrycznej. W instalacji musi znajdować się włącznik róŝnicowoprądowy 30 ma o odstępie styków co najmniej 3 mm.
