1 ZAŁOZENIA PROJEKTOWE DLA ZAGOSPODAROWANIA TERENU OBEJMUJĄCEGO DZIAŁKĘ OZNACZONĄ NR EWID.: 1177/3, 1160/2, 1161/2, 1176/3, 1177/2 POŁOŻONĄ W REJONIE ULIC SPACEROWEJ, DMOWSKIEGO i PLANTAŻA W ŚRODZIE WLKP 1. Przedmiot inwestycji Przedmiotem inwestycji jest urządzenie terenu zielonego- placu rekreacyjnego w ramach zadania: Zagospodarowanie terenów w rejonie ulic Spacerowej, Dmowskiego i Plantaża w Środzie Wielkopolskiej. Przewidzianego do realizacji na terenie obejmującym działkę ozn. nr ewid: 1177/3 w rejonie ulic Spacerowej, Dmowskiego i Plantaża w Środzie Wielkopolskiej. 2. Projektowane zagospodarowanie terenu Na przedmiotowej działce w ramach zadania Zagospodarowanie terenów w rejonie ulic Spacerowej, Dmowskiego i Plantaża w Środzie Wielkopolskiej projektuje się zagospodarowanie terenu zielonego, urządzenie placu rekreacyjnego parku tematycznego w skład, którego wejdą następujące elementy: - zagospodarowanie terenu zielenią urządzoną oraz utwardzonymi ciągami pieszo rowerowymi, wraz z elementami małej architektury ławkami parkowymi i koszami na śmieci przedstawionymi w niniejszym tomie, Przedmiotem zamówienia są roboty agrotechniczne związane z nawierzchnią z trawy. - oświetlenie parkowe przedstawione w tomie nr 6. Nie stanowi przedmiot zamówienia. - boisko sportowe wielofunkcyjne przedstawione w tomie nr 3, (do piłki ręcznej, koszykówki i siatkówki) o wymiarach zewnętrznych 28,00m x 18,00m, (w tym pole gry 25,00m x 15,00m), wraz z ogrodzeniem. Nie stanowi przedmiotu zamówienia. - miasteczko ruchu drogowego przedstawione w tomie nr 4, o wymiarach: długość 79,90m, szerokość 28,90m wraz z montażem oznakowania pionowego, oraz zielenią niską i małą architekturą.

2 Nie stanowi przedmiot zamówienia. - plac rekreacyjny siłownia zewnętrzna z urządzeniami do ćwiczeń na świeżym powietrzu przedstawiony w tomie nr 5, o średnicy 22,0m, wraz z montażem urządzeń do ćwiczeń na świeżym powietrzu, oraz zielenią ozdobną niską. Stanowi przedmiot zamówienia Zad.2. - zieleń tematyczna drzew, krzewy i byliny, trawniki i oazy zieleni. Stanowi przedmiot zamówienia - mała architektura ławki, konstrukcje pergoli, kosze na śmieci, karmiki dla ptaków, poidełka dla ptaków, budki lęgowe i hotel dla motyli. Elementy stanowią przedmiot zamówienia. Po wytyczeniu projektowanego placu rekreacyjnego należy dokonać wypoziomowania terenu niwelacje, a następnie wykonać: 1) Utwardzenia Nawierzchnie pieszo - rowerowe projektuje się wykonać asfaltowe w kolorze czerwonym. Dla wykonania podbudowy należy zebrać wierzchnią warstwę gleby urodzajnej wraz z korytowaniem terenu. Nawierzchnie obramowane będą obrzeżem betonowym 8x30cm, na ławie betonowej C15/20, z oporem na podsypce z piasku. Na tak przygotowanym podłożu należy wykonać warstwy podbudowy wraz z nawierzchnią według opisu warstw przedstawionym na rysunku nr 3. 2) Zieleń Pozostałą część terenu placu (przepuszczalną dla wody deszczowej) należy zniwelować wraz z założeniem trawnika, polegającym na wysianiu z gruntu, mieszanki traw odpornej na warunki częstego użytkowania i obsadzić zielenią ozdobną krzewami i bylinami. Obwód placu wypoczynkowego przewidziano obsadzić na szerokości 1,0m niskimi krzewami ozdobnymi o wysokości 80cm. Podłoże zabezpieczyć przed przerastaniem chwastów i trawy agrowłókniną, którą należy przykryć warstwą ściółki o gr. 5cm z kory ogrodowej.

3 Rysunek poniżej określa szczegółową lokalizację nasadzeń roślinnych oraz nazwy projektowanych roślin. Nazwa łacińska Nazwa polska ilość sztuk Lp. 1. Alnus glutinosa Olsza czarna 10 Acer negundo 'Odessanum' klon jesionolistny 'Odessanum' Acer platanoides 'Fassen's klon zwyczajny 'Fassen's Black' 1 3. Black' 4. Acer platanoides 'Prigo' Klon zwyczajny 'Prigo' 5 Acer platanoides 'Royal Klon zwyczajny 'Royal Red' 6 5. Red' 6. Acer rubrum 'Red Sunset' Klon czerwony 'Red Sunset' Betula pendula Brzoza brodawkowata 10 Cerpinus betulus 'Frans 8. Fontaine' Grab pospolity 'Frans Fontaine' Cercidyphyllum japonicum Grujecznik japoński Liquidambar styraciflua Ambrowiec amerykański 1

4 Liriodendron tulipifera tulipanowiec amerykański 1 Malus 'Rudoplh' Prunus cerasifera 'Nigra' Prunus x eminens 'Umbraculifera' Quercus robur 'Fastigiate Koster' Jabłoń ozdobna 'Rudolph' forma szczepiona na wys. 150 cm Śliwa wiśniowa 'Nigra'f. szczepiona na wys. 150 cm Wiśnia osobliwa 'Umbraculifera' 17 Dąb szypułkowy 'Fastigiate Koster' 25 Tilia cordata 'Greenspire' Lipa drobnolistna 'Greenspire' Ginkgo biloba Miłorząb dwuklapowy Berberis thunbergii 'Atropurpurea Nana' Berberys Thunberga 'Atropurpurea Nana' 52 Berberis thunbergii 'Erecta' Berberys thunberga'erecta' Cornus alba 'Elegantissima' Dereń biały 'Elegantissima' Euonymus alatus Trzmielina oskrzydlona 29 Forsythia x intermedia 21. 'Spectabilis' Forsycja pośrednia 'Spectabilis' 11 Hydrangeapaniculata hortensja bukietowa Vanille-Fraise 22. Vanille-Fraise 'Renhy' 'Renhy' Rosa Floriade 2002 Róża Floriade Rosa Marathon Róża Marathon 60 Spiraea japonica 25. 'Macrophylla' Tawuła japońska 'Macrophylla 47 Spiraea japonica 26. 'Goldflame' Tawuła japońska 'Goldflame' Syringa vulgaris 'Andenken an Ludwig Spath' Lilak pospolity Andenken an Ludwig Spath' taxus bacccata 'Fastigiata Aurea' Cis pospolity 'Fastigiata Aurea' Armeria maritima Zawciąg nadmorski Bergenia cordifolia Bergenia sercowata Deschampsia cespitosa śmiałek darniowy Dianthus deltoides Goździk kropkowany Hemerocallis 'Stella d'oro' Liliowiec ogrodowy 'Stella d'oro' 325

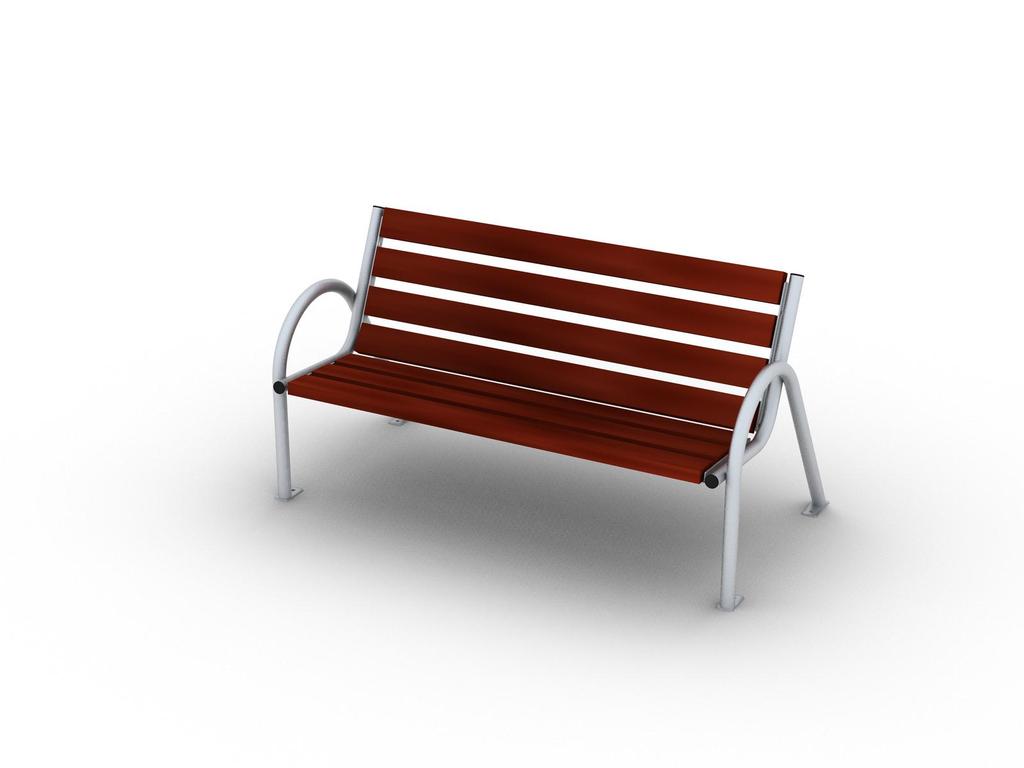

5 34. Iberis sempervirens Ubiorek wieczniezielony Iris sibirica kosaciec syberyjski Physostegia virginiana Odętka virginijska Sedum spectabile Rozchodnik okazały Veronica spicata Przetacznik kłosowy rośliny cebulowe 1000 trawnik z siewu ok m2 3) Ławki Przewidziano ławki stabilne, nadająca się do parków oraz innych przestrzeni publicznych gwarantuje komfort użytkowania. Wykonane z drewna klejonego, które sprawia, że produkt jest odporny na działanie warunków atmosferycznych. Elementy stalowe rury - stal ocynkowana kąpielowo. Siedzisko i oparcie: drewno klejone, impregnowane, malowane w kolorze brązowym. Zaślepki: tworzywo sztuczne. Fundamenty z betonu klasy min. C12/15, Urządzenie musi być wykonane w oparciu o odpowiednie w tym zakresie normy (PN-EN 1176:1-2009), potwierdzone aktualnym świadectwem lub certyfikatem wystawionym przez akredytowaną jednostkę certyfikującą, oraz przeznaczone i bezpieczne dla dzieci i dorosłych.

6

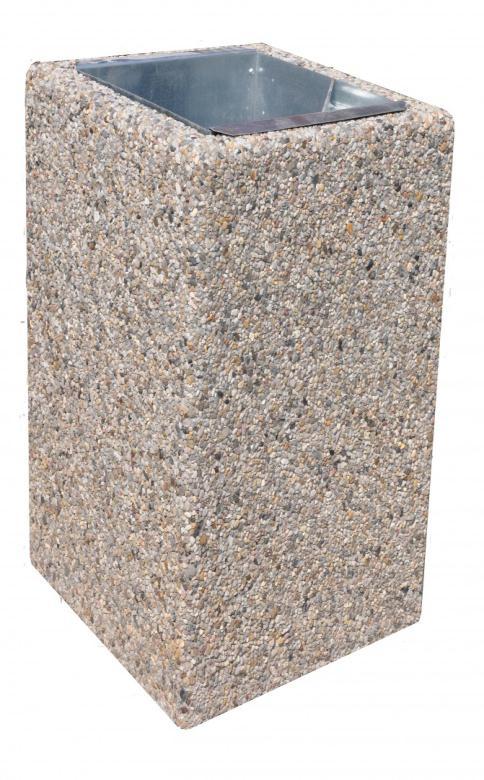

7 przykładowy rysunek oraz rzut i przekrój Za spełniające powyższe wymagania, uznaje się także inne równoważne rozwiązania techniczno materiałowe. 4) Kosze na śmieci Przewidziano kosze na śmieci wykonywane z betonu, w środku wyposażone w metalowy wkład. O wymiarach zewnętrznych: szerokość 0,45m długość 0,45m wysokość 0,60m. Urządzenie musi być wykonane w oparciu o odpowiednie w tym zakresie normy (PN-EN 1176:1-2009), potwierdzone aktualnym świadectwem lub certyfikatem wystawionym przez akredytowaną jednostkę certyfikującą, oraz przeznaczone i bezpieczne dla dzieci i dorosłych. przykładowy widok

8 Za spełniające powyższe wymagania, uznaje się także inne równoważne rozwiązania techniczno materiałowe. Natomiast w ramach terenu oznaczonego na rysunku planu miejscowego zagospodarowania przestrzennego symbolem 1ZP tereny zieleni urządzonej, wzdłuż istniejącego cieku w pasie o szerokości 20,0m, projektuje się zakrzewienia izolacyjne tworzące korytarz ekologiczny, gdzie oprócz urządzonego trawnika przewidziano posadzenie szpalerów krzewów o zróżnicowanych gabarytach i rodzajach. 5) Mała architektura karmiki dla ptaków, poidełka dla ptaków, budki lęgowe i hotel dla motyli. Przykładowy widok karmika dla ptaków

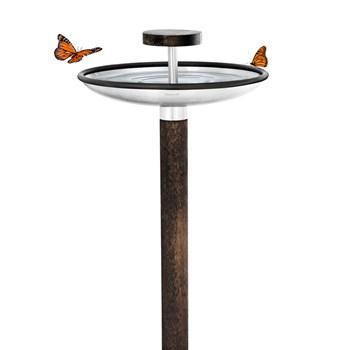

9 Przykładowy widok poidełka dla ptaków Przykładowy widok budki lęgowej dla ptaków

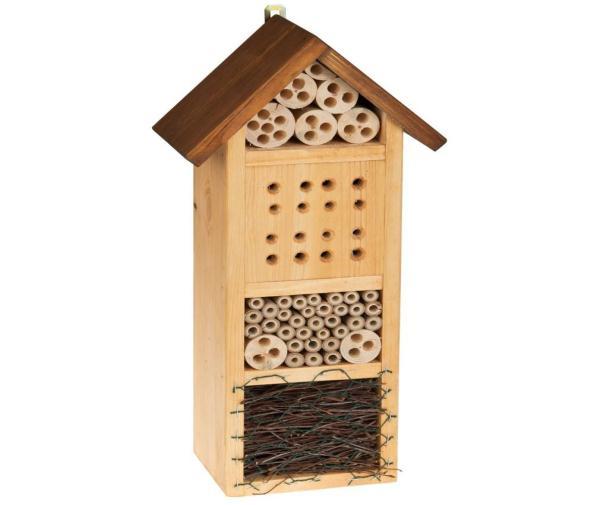

10 Przykładowy widok hotelu dla motyli i owadów
