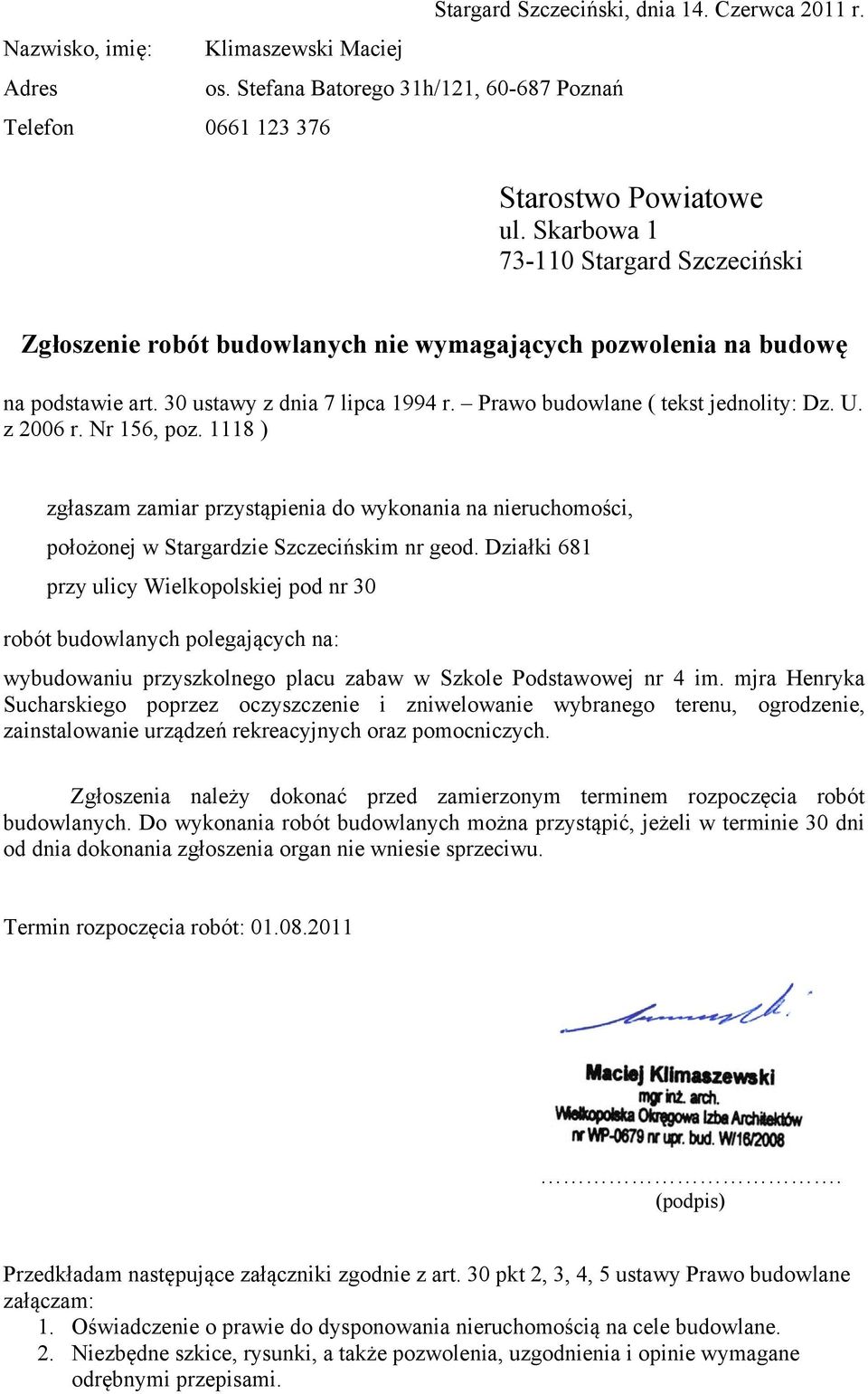

1 Stargard Szczeciński, dnia 14. Czerwca 2011 r. Nazwisko, imię: Klimaszewski Maciej Adres os. Stefana Batorego 31h/121, Poznań Telefon Starostwo Powiatowe ul. Skarbowa Stargard Szczeciński Zgłoszenie robót budowlanych nie wymagających pozwolenia na budowę na podstawie art. 30 ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tekst jednolity: Dz. U. z 2006 r. Nr 156, poz ) zgłaszam zamiar przystąpienia do wykonania na nieruchomości, położonej w Stargardzie Szczecińskim nr geod. Działki 681 przy ulicy Wielkopolskiej pod nr 30 robót budowlanych polegających na: wybudowaniu przyszkolnego placu zabaw w Szkole Podstawowej nr 4 im. mjra Henryka Sucharskiego poprzez oczyszczenie i zniwelowanie wybranego terenu, ogrodzenie, zainstalowanie urządzeń rekreacyjnych oraz pomocniczych. Zgłoszenia należy dokonać przed zamierzonym terminem rozpoczęcia robót budowlanych. Do wykonania robót budowlanych można przystąpić, jeżeli w terminie 30 dni od dnia dokonania zgłoszenia organ nie wniesie sprzeciwu. Termin rozpoczęcia robót: (podpis) Przedkładam następujące załączniki zgodnie z art. 30 pkt 2, 3, 4, 5 ustawy Prawo budowlane załączam: 1. Oświadczenie o prawie do dysponowania nieruchomością na cele budowlane. 2. Niezbędne szkice, rysunki, a także pozwolenia, uzgodnienia i opinie wymagane odrębnymi przepisami.
2 PROJEKT BUDOWLANY OBIEKTU MAŁEJ ARCHITEKTURY - PLACU ZABAW DLA DZIECI Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Inwestor: Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego, ul. Wielkopolska 30, Stargard Szczeciński Projektant: mgr inż. arch. Maciej Klimaszewski nr upr. bud. W/16/2008 Egzemplarz nr.. Ilość stron:.. Czerwiec 2011

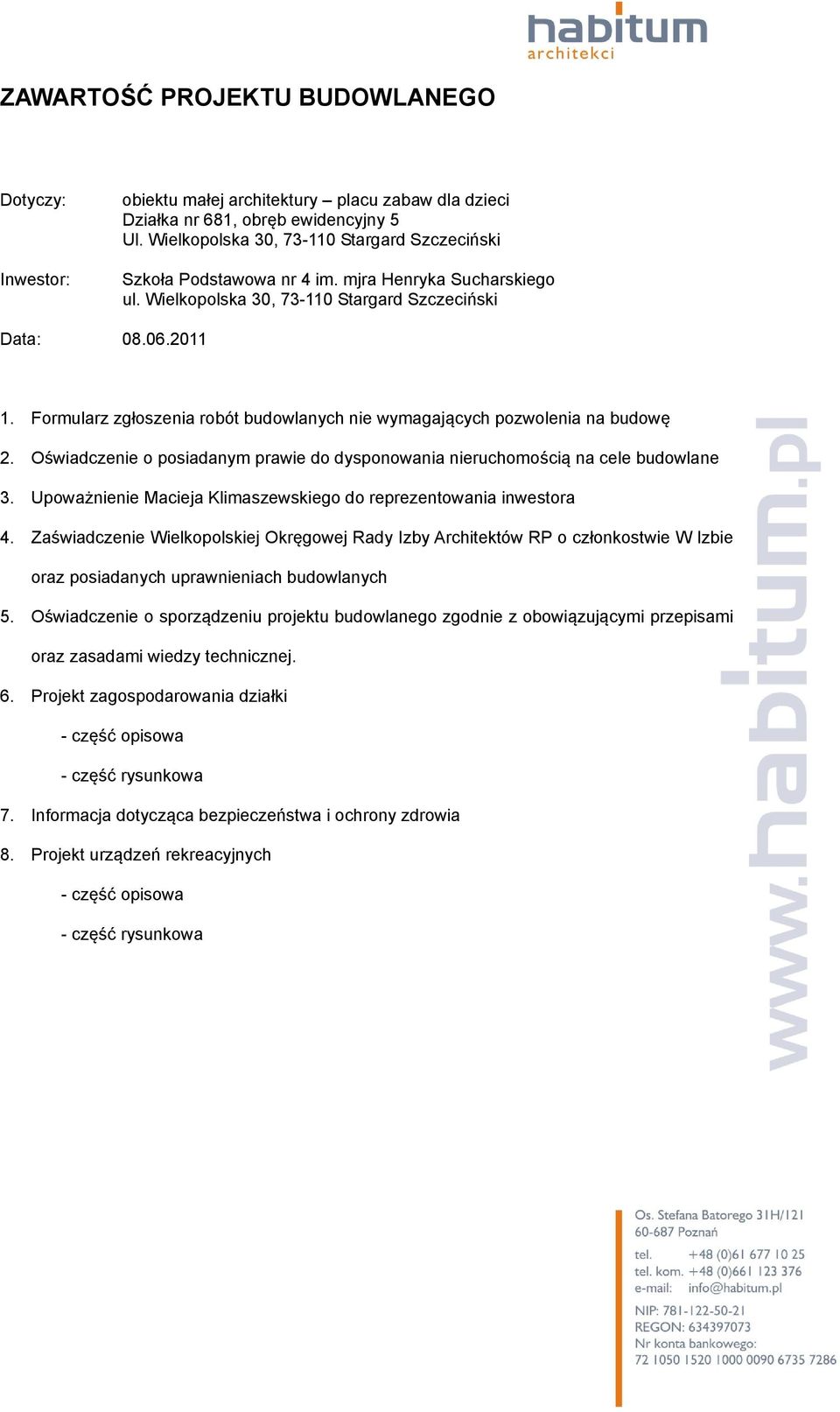

3 ZAWARTOŚĆ PROJEKTU BUDOWLANEGO Dotyczy: Inwestor: obiektu małej architektury placu zabaw dla dzieci Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego ul. Wielkopolska 30, Stargard Szczeciński Data: Formularz zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę 2. Oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane 3. Upoważnienie Macieja Klimaszewskiego do reprezentowania inwestora 4. Zaświadczenie Wielkopolskiej Okręgowej Rady Izby Architektów RP o członkostwie W Izbie oraz posiadanych uprawnieniach budowlanych 5. Oświadczenie o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 6. Projekt zagospodarowania działki - część opisowa - część rysunkowa 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 8. Projekt urządzeń rekreacyjnych - część opisowa - część rysunkowa
4
5
6 Wielkopolska Okręgowa Rada Izby Architektów RP ZAŚWIADCZENIE - ORYGINAŁ (wypis z listy architektów) Wielkopolska Okręgowa Rada Izby Architektów RP zaświadcza, że: magister inżynier architekt Maciej Klimaszewski posiadający kwalifikacje zawodowe do pełnienia samodzielnych funkcji technicznych w budownictwie w specjalności architektonicznej i w zakresie posiadanych uprawnień nr W/16/2008, jest wpisany na listę członków Wielkopolskiej Okręgowej Izby Architektów RP pod numerem: WP Członek czynny od: r. Data i miejsce wygenerowania zaświadczenia: r. Poznań. Zaświadczenie jest ważne do dnia: r. Podpisano elektronicznie w systemie informatycznym Izby Architektów RP przez: Aleksandra Kornecka, Sekretarz Okręgowej Rady Izby Architektów RP. Nr weryfikacyjny zaświadczenia: WP AA EEB-ADD5 Dane zawarte w niniejszym zaświadczeniu można sprawdzić podając nr weryfikacyjny zaświadczenia w publicznym serwisie internetowym Izby Architektów: lub kontaktując się bezpośrednio z właściwą Okręgowa Izbą Architektów RP.
7 OŚWIADCZENIE O sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dotyczy: Inwestor: obiektu małej architektury placu zabaw dla dzieci Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego ul. Wielkopolska 30, Stargard Szczeciński Data: Oświadczam, iż opracowany przeze mnie Projekt Budowlany jest zgodny z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant: mgr inż. arch. Maciej Klimaszewski nr upr. bud. W/16/2008

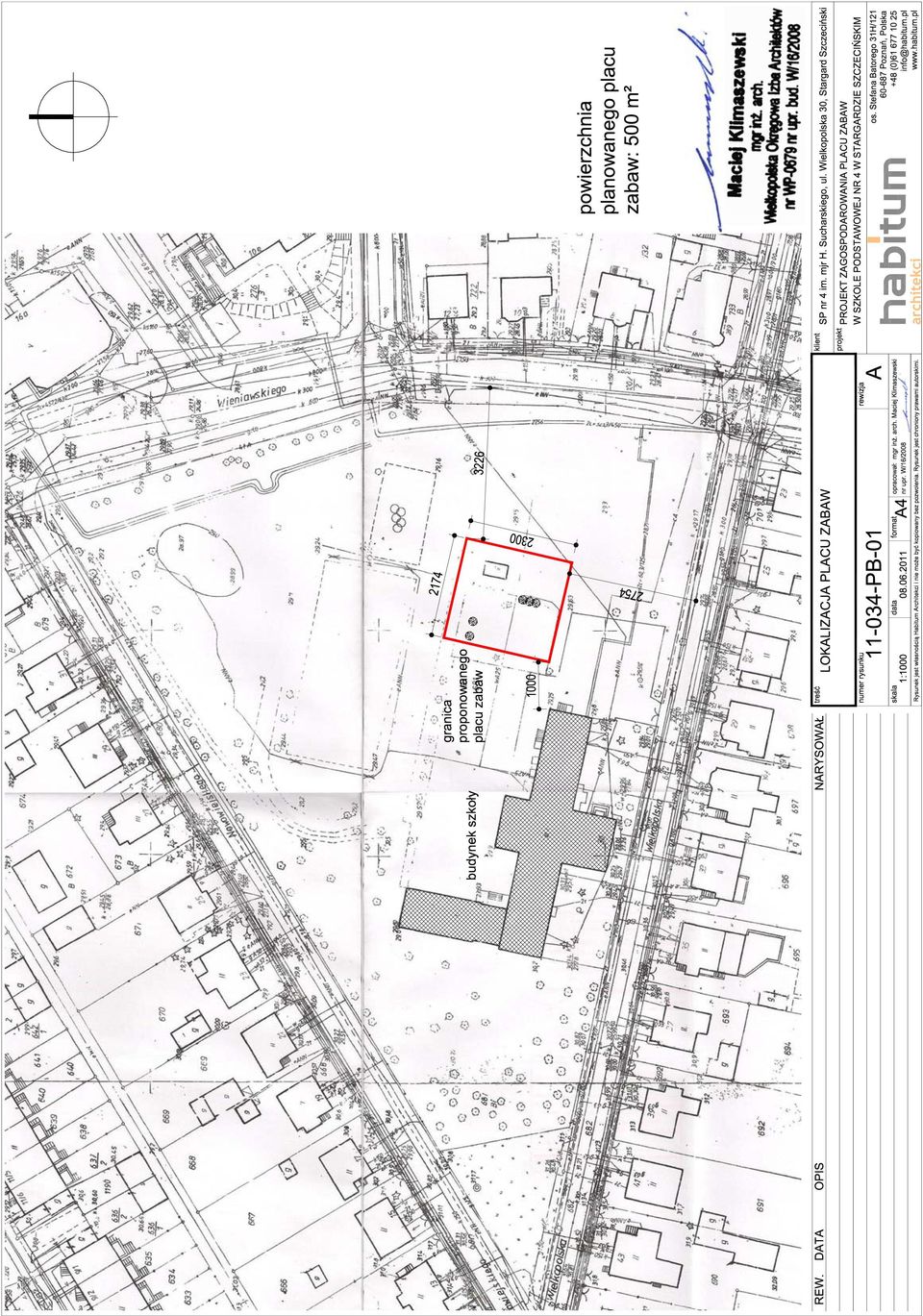

8 PROJEKT ZAGOSPODAROWANIA DZIAŁKI CZĘŚĆ OPISOWA Dotyczy: Inwestor: obiektu małej architektury placu zabaw dla dzieci Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego ul. Wielkopolska 30, Stargard Szczeciński Data: Przedmiot inwestycji Przedmiotem inwestycji jest budowa obiektu małej architektury placu zabaw dla dzieci na działce o numerze ewidencyjnym 681, obręb ewidencyjny 15 położonej przy ul..wielkopolskiej 30 w Stargardzie Szczecińskim. 2. Istniejący stan zagospodarowania działki Działka nr ewidencyjny 681 stanowi własność Szkoły Podstawowej nr 4 im. mjra Henryka Sucharskiego. Część działki przeznaczona na plac zabaw jest pokryta powierzchnia trawiastą, znajdują się na niej roślinność wysoka, która pozostanie w stanie nienaruszonym po skończeniu inwestycji, teren posiada dostęp z terenu szkoły, jest płaski, nieogrodzony. Na rzecz placu zabaw planuje się wydzielenie z działki nr 369 terenu o powierzchni 500 m Projektowane zagospodarowanie działki Planuje się budowę obiektu małej architektury placu zabaw dla dzieci. Projektowane urządzenia rekreacyjne nie wymagają podłączenia do żadnej z sieci infrastruktury technicznej. Teren placu zabaw zostanie otoczony płotem panelowym o wys mm i wyposażonym w bramo furtkę o szer mm. Lista urządzeń rekreacyjnych jest następująca: - zestaw zabawowy Amber, nr prod przeplotnia linowa Bemol, nr prod K - linarium Bera, nr prod huśtawka wagowa Dan, nr prod K - huśtawka wahadłowa pojedyncza Diana, nr prod K - huśtawka wahadłowa podwójna Dex, nr prod K - bujak pojedynczy Miś, nr prod ławeczka z oparciem Kaja, nr prod M - tablica informacyjna Ksena, nr prod K - kosz na śmieci Kubek, nr prod M Usytuowanie powyższych obiektów oraz ogrodzenia placu zabaw projektuje się zgodnie z załączonym planem zagospodarowania działki. Dojście do planowanego placu zabaw będzie się odbywać z boiska szkolnego. 4. Bilans terenu dla działki nr ewidencyjny 681 Powierzchnia planowanego placu zabaw: 500 m 2 W tym: Powierzchnia bezpieczna 240 m 2 Powierzchnia komunikacji 50 m 2 Zieleń 210 m 2

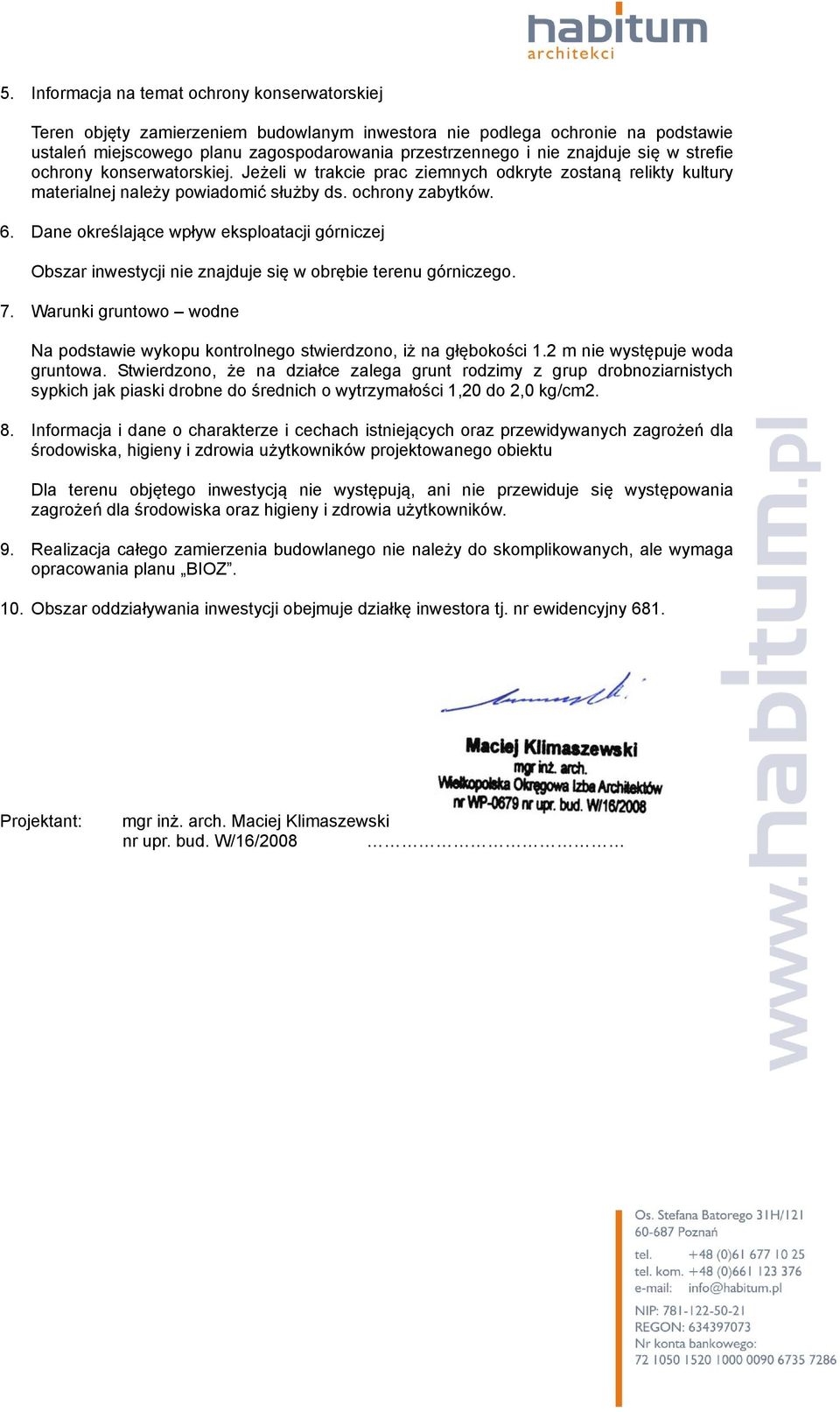

9 5. Informacja na temat ochrony konserwatorskiej Teren objęty zamierzeniem budowlanym inwestora nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego i nie znajduje się w strefie ochrony konserwatorskiej. Jeżeli w trakcie prac ziemnych odkryte zostaną relikty kultury materialnej należy powiadomić służby ds. ochrony zabytków. 6. Dane określające wpływ eksploatacji górniczej Obszar inwestycji nie znajduje się w obrębie terenu górniczego. 7. Warunki gruntowo wodne Na podstawie wykopu kontrolnego stwierdzono, iż na głębokości 1.2 m nie występuje woda gruntowa. Stwierdzono, że na działce zalega grunt rodzimy z grup drobnoziarnistych sypkich jak piaski drobne do średnich o wytrzymałości 1,20 do 2,0 kg/cm2. 8. Informacja i dane o charakterze i cechach istniejących oraz przewidywanych zagrożeń dla środowiska, higieny i zdrowia użytkowników projektowanego obiektu Dla terenu objętego inwestycją nie występują, ani nie przewiduje się występowania zagrożeń dla środowiska oraz higieny i zdrowia użytkowników. 9. Realizacja całego zamierzenia budowlanego nie należy do skomplikowanych, ale wymaga opracowania planu BIOZ. 10. Obszar oddziaływania inwestycji obejmuje działkę inwestora tj. nr ewidencyjny 681. Projektant: mgr inż. arch. Maciej Klimaszewski nr upr. bud. W/16/2008
10 INFORMACJA NA TEMAT BEZPIECZEŃSTWA I OCHRONY ZDROWIA Dotyczy: Inwestor: obiektu małej architektury placu zabaw dla dzieci Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego ul. Wielkopolska 30, Stargard Szczeciński Data: Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje montaż gotowych obiektów małej architektury urządzeń rekreacyjnych dla dzieci na działce nr ewidencyjny 681, obręb ewidencyjny 5 znajdującej się przy ul. Wielkopolskiej 30 w Stargardzie Szczecińskim. 2. Istniejący stan zagospodarowania działki Działka nr ewidencyjny 681 stanowi własność Szkoły Podstawowej nr 4 im. mjra Henryka Sucharskiego. Fragment działki przeznaczony na plac zabaw jest niezabudowany, posiada dostęp z terenu szkoły, teren jest płaski, porośnięty roślinnością trawiastą oraz roślinnością wysoką, teren jest nieogrodzony. 3. Projektowany obiekt nie jest obiektem o skomplikowanej konstrukcji. W zagospodarowaniu działki nie ma elementów, które mogłyby stworzyć bezpośrednie zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Podczas realizacji inwestycji nie będzie występować zagrożenie bezpieczeństwa związane z pracami budowlanymi, które będą wykonywane na powierzchni terenu. Oprócz wymienionych robót (montażu gotowych urządzeń rekreacyjnych) nie będą wykonywane inne roboty budowlane mogące spowodować zagrożenie bezpieczeństwa i zdrowia wyszczególnione w paragrafie 6 rozporządzenia ministra infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120 poz.1126 z 2003 r.). 5. Roboty budowlane należy wykonywać pod nadzorem osoby uprawnionej. Pracownicy powinni być przeszkoleni pod względem przepisów BHP i p.poż. Projektant: mgr inż. arch. Maciej Klimaszewski nr upr. bud. W/16/2008
11
12
13
14
15 PROJEKT URZĄDZEŃ REKREACYJNYCH CZĘŚĆ OPISOWA Dotyczy: Inwestor: obiektu małej architektury placu zabaw dla dzieci Działka nr 681, obręb ewidencyjny 5 Ul. Wielkopolska 30, Stargard Szczeciński Szkoła Podstawowa nr 4 im. mjra Henryka Sucharskiego ul. Wielkopolska 30, Stargard Szczeciński Data: Instrukcja użytkowania i montażu elementów małej architektury zabawek dla dzieci Wszystkie urządzenia rekreacyjne przewidziane dla tej inwestycji przeznaczone są do użytkowania przez dzieci w wieku od 3 do 15 lat. 2. Przygotowanie terenu Przed montażem zestawów zabawek należy wykonać prace związane z uporządkowaniem terenu poprzez usunięcie części wybetonowanych terenu, wyrównanie oraz zebranie darniny sprzętem mechanicznym, po montażu grunt należy przygotować glebogryzarką pod zasiew trawy prace prowadzić pod nadzorem osoby uprawnionej. Teren przygotować pod montaż nowego ogrodzenia. 3. Instalowanie Elementy należy montować w miejscu zapewniającym minimalny wolny obszar określony dla każdego urządzenia w dalszej części opisu. Należy tak instalować urządzenia, aby podczas zabawy dzieci były zwrócone twarzą w kierunku centrum placu zabaw. 4. Montaż - montaż mechaniczny wykonuje producent urządzeń rekreacyjnych - należy wyznaczyć wolny obszar (oddalony 10 m od budynków mieszkalnych, śmietników, dróg, zlokalizowany na terenie nieuzbrojonym, poza strefą istniejących urządzeń) - wyznaczyć punkty centralne w strefie wg dowolnie przyjętego schematu - wykonać wykopy pod fundamenty o wielkości zależnej od urządzenia, nasiąkliwość fundamentów nie powinna przekraczać 5%, stopień mrozo-odporności nie mniejszy niż F25, beton wytrzymałości B15, możliwe jest również stosowanie fundamentów w postaci elementów prefabrykowanych - ustalić kolejność montażu tak, aby było możliwe montowanie poszczególnych elementów w odpowiedniej kolejności, poszczególne elementy łączone w sposób trwały stanowiące dla siebie podparcie - sprawdzić i wypoziomować wszystkie elementy przed zalaniem fundamentów, zwrócić szczególna uwagę na pomosty, podesty i poziome belki, na których mocowane są huśtawki, przeplotnie lub belki ruchome - wykopy pod fundamenty zalać betonem B15 i ukształtować wierzch fundamentu, następnie uzupełnić gruntem oraz nawierzchnią (wszystkie elementy mocujące urządzenia z fundamentami powinny być usytuowane min 50 mm poniżej poziomu gleby, czy innej użytej nawierzchni), przestrzeń w wykopie wokół stopy fundamentowej przed zabetonowaniem wypełnić pospółką i zagęścić przez ubijanie lub polewanie wodą - roboty monterskie przy urządzeniach powinny wykonywać minimum dwie uprawnione osoby lub producent elementów
16 5. Dane techniczne obiektu charakteryzujące jego wpływ na środowisko i jego wykorzystanie oraz na zdrowie ludzi i obiekty sąsiednie - emisja zanieczyszczeń gazowych, pyłowych lub płynnych nie występuje - rodzaj i ilość wytwarzanych odpadów nie występują - emisja hałasu i wibracji nie występuje - wpływ obiektu na istniejący drzewostan, powierzchnie ziemi, wody powierzchniowe i podziemne brak negatywnego wpływu 6. Uwagi końcowe Materiały budowlane oraz elementy prefabrykowane winny odpowiadać atestom technicznym oraz ustaleniom odnośnych norm. Roboty budowlane i rzemieślnicze powinny być wykonane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami. Projektant: mgr inż. arch. Maciej Klimaszewski nr upr. bud. W/16/2008

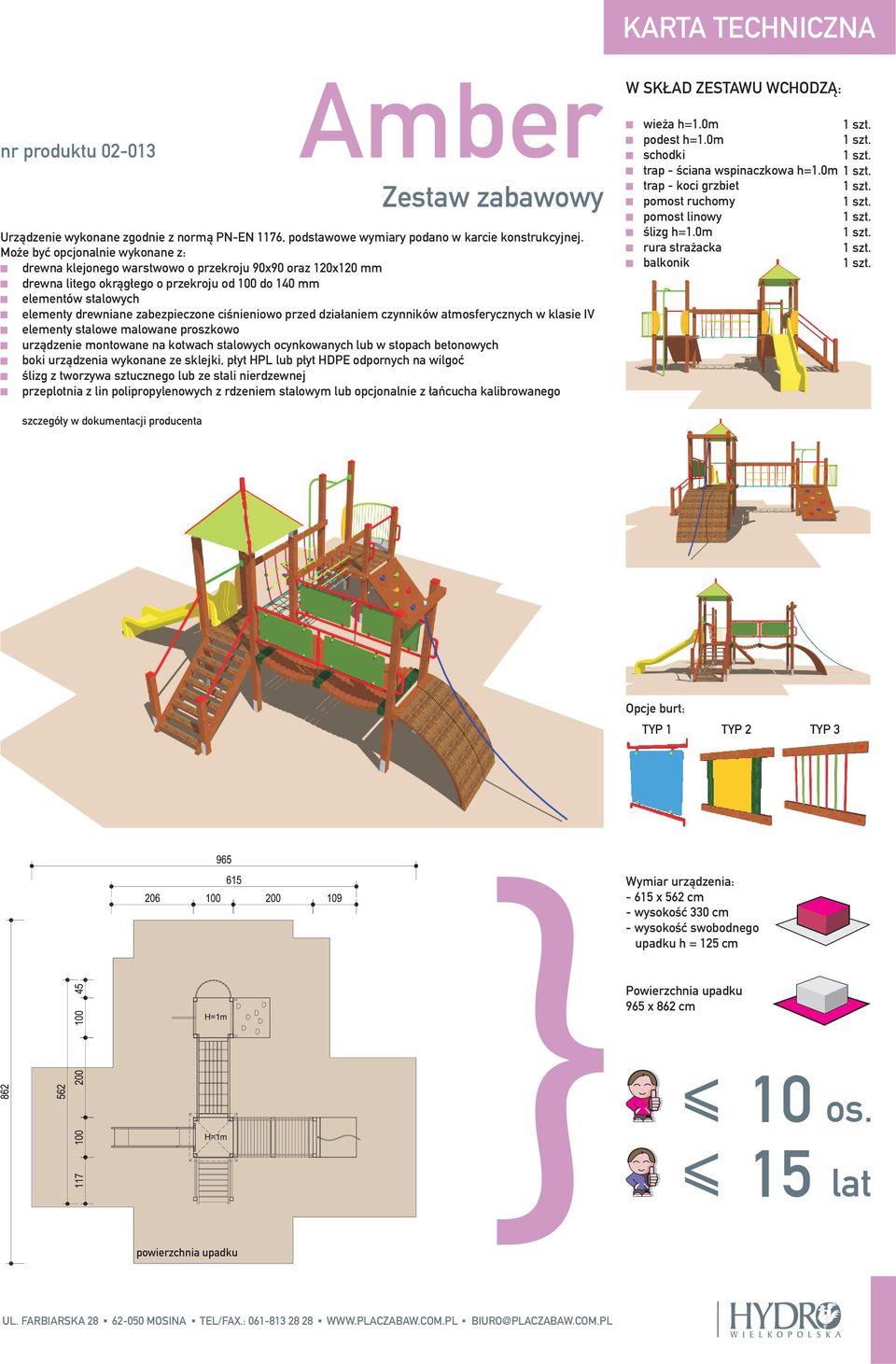

17 KARTA TECHNICZNA Amber nr produktu Zestaw zabawowy Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych boki urz¹dzenia wykonane ze sklejki, p³yt HPL lub p³yt HDPE odpornych na wilgoæ œlizg z tworzywa sztucznego lub ze stali nierdzewnej przeplotnia z lin polipropylenowych z rdzeniem stalowym lub opcjonalnie z ³añcucha kalibrowanego W SK AD ZESTAWU WCHODZ : wie a h=1.0m podest h=1.0m schodki trap - œciana wspinaczkowa h=1.0m trap - koci grzbiet pomost ruchomy pomost linowy œlizg h=1.0m rura stra acka balkonik 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. szczegó³y w dokumentacji producenta Opcje burt: TYP 1 TYP 2 TYP 3 Wymiar urz¹dzenia: x 562 cm - wysokoœæ 330 cm - wysokoœæ swobodnego upadku h = 125 cm Powierzchnia upadku 965 x 862 cm > 10 os. > 15 lat powierzchnia upadku UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
18 KARTA TECHNICZNA Bemol nr produktu K Przeplotnia linowa Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych przeplotnia z lin polipropylenowych z rdzeniem stalowym lub opcjonalnie z ³añcucha kalibrowanego szczegó³y w dokumentacji producenta Wymiar urz¹dzenia: x 200 cm - wysokoœæ 225 cm - wysokoœæ swobodnego upadku h = 100 cm Powierzchnia upadku 500 x 300 cm > 3 os. > 15 lat powierzchnia upadku UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
19 KARTA TECHNICZNA nr produktu Bera Linarium Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych przeplotnia z lin polipropylenowych z rdzeniem stalowym szczegó³y w dokumentacji producenta Wymiar urz¹dzenia: x 400 cm - wysokoœæ 350 cm - wysokoœæ swobodnego upadku h = 250 cm Powierzchnia upadku 840 x 840 cm > > os. lat powierzchnia upadku UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL

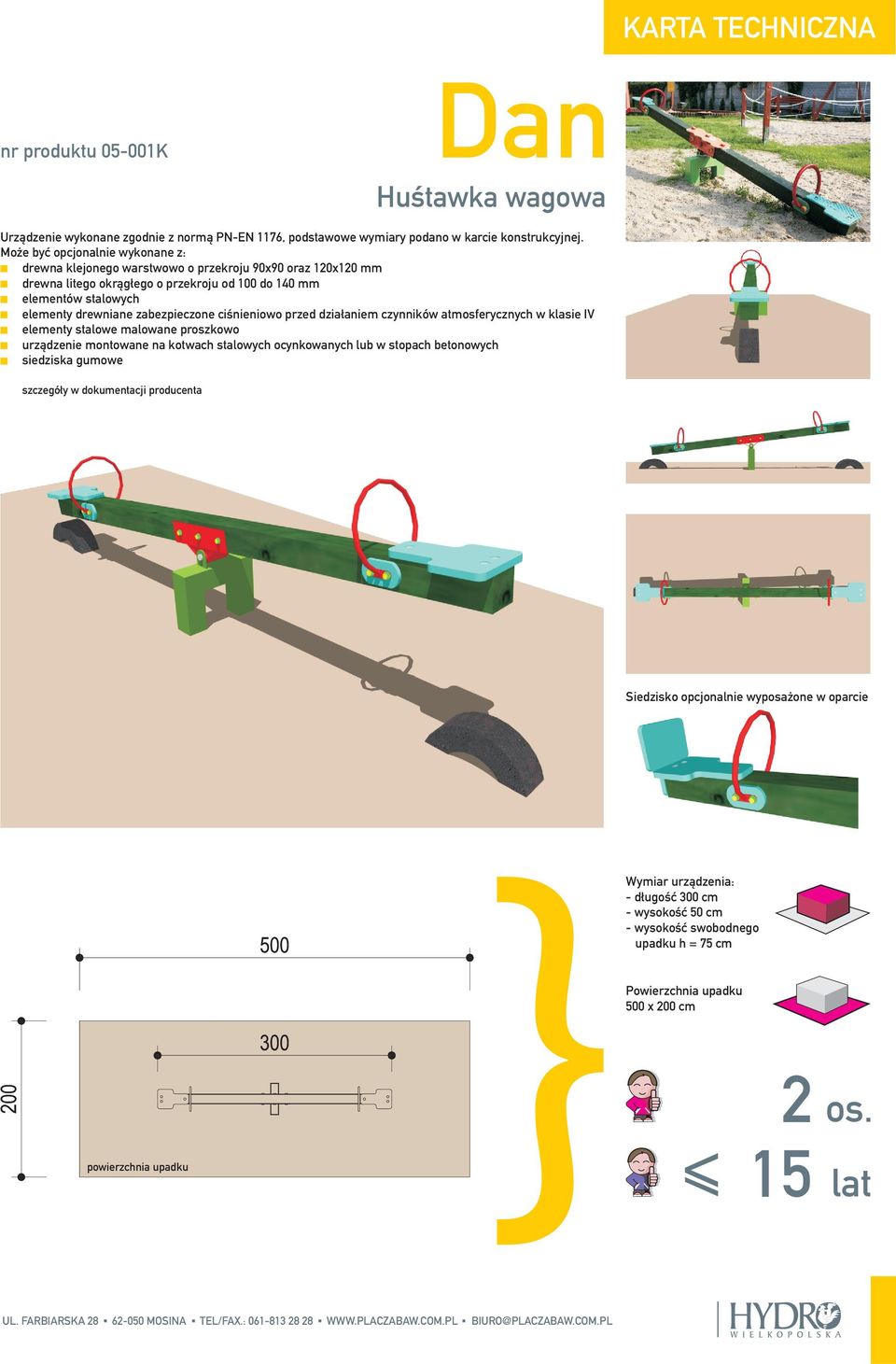

20 KARTA TECHNICZNA nr produktu K Dan Huœtawka wagowa Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych siedziska gumowe szczegó³y w dokumentacji producenta Siedzisko opcjonalnie wyposa one w oparcie Wymiar urz¹dzenia: - d³ugoœæ 300 cm - wysokoœæ 50 cm - wysokoœæ swobodnego upadku h = 75 cm Powierzchnia upadku 500 x 200 cm > 2 os. powierzchnia upadku 15 lat UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
21 > KARTA TECHNICZNA nr produktu K Diana Huœtawka wahad³owa pojedyncza Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych siedzisko zawieszone na ³añcuchu technicznym kalibrowanym huœtawka wyposa ona opcjonalnie w siedziska gumowe typu: kube³kowe, koszyczek zapinane ³añcuszkiem p³askie, orle gniazdo szczegó³y w dokumentacji producenta Opcje siedzisk: Siedzisko kube³kowe Wymiar urz¹dzenia: x 200 cm - wysokoœæ 225 cm - wysokoœæ swobodnego upadku h = 120 cm Siedzisko typu koszyk Powierzchnia upadku 730 x 175 cm Siedzisko p³askie 1 os. powierzchnia upadku Siedzisko orle gniazdo 15 lat UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
22 KARTA TECHNICZNA Dex nr produktu K Huœtawka wahad³owa podwójna Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych siedzisko zawieszone na ³añcuchu technicznym kalibrowanym huœtawka wyposa ona opcjonalnie w siedziska gumowe typu: kube³kowe, koszyczek zapinane ³añcuszkiem p³askie, orle gniazdo szczegó³y w dokumentacji producenta Opcje siedzisk: Wymiar urz¹dzenia: x 200 cm - wysokoœæ 225 cm - wysokoœæ swobodnego upadku h = 120 cm Siedzisko kube³kowe Powierzchnia upadku 730 x 279 cm Siedzisko typu koszyk > 2 os. > 15 lat Siedzisko p³askie Siedzisko orle gniazdo powierzchnia upadku UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
23 > KARTA TECHNICZNA nr produktu Miœ Bujak pojedynczy Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Wykonane z: p³yt HDPE lub ze sklejki odpornej na wilgoæ elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane w stopie betonowej szczegó³y w dokumentacji producenta Wymiar urz¹dzenia: - d³ugoœæ 103 cm - wysokoœæ 85 cm - wysokoœæ swobodnego upadku h = 45 cm Powierzchnia upadku œrednica 300 cm 1 os. powierzchnia upadku 15 lat UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
24 KARTA TECHNICZNA > nr produktu M Kaja aweczka z oparciem Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych szczegó³y w dokumentacji producenta Wymiar urz¹dzenia x 62 cm wysokoœæ 75 4 os. UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
25 KARTA TECHNICZNA nr produktu K Ksena Tablica informacyjna na jednej nodze Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Mo e byæ opcjonalnie wykonane z: drewna klejonego warstwowo o przekroju 90x90 oraz 120x120 mm drewna litego okr¹g³ego o przekroju od 100 do 140 mm elementów stalowych elementy drewniane zabezpieczone ciœnieniowo przed dzia³aniem czynników atmosferycznych w klasie IV elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych tablica wykonana z tworzywa sztucznego o wymiarach 60x80 cm szczegó³y w dokumentacji producenta Wymiar urz¹dzenia 60 x 19 cm wysokoœæ 200 cm UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
26 KARTA TECHNICZNA nr produktu M Kubek Kosz na œmieci Urz¹dzenie wykonane zgodnie z norm¹ PN-EN 1176, podstawowe wymiary podano w karcie konstrukcyjnej. Kosz wykonany z: elementów stalowych elementy stalowe malowane proszkowo urz¹dzenie montowane na kotwach stalowych ocynkowanych lub w stopach betonowych szczegó³y w dokumentacji producenta Wymiar urz¹dzenia 49 x 32 cm wysokoœæ 98 cm UL. FARBIARSKA MOSINA TEL/FAX.: BIURO@PLACZABAW.COM.PL
